Honda BF130AX Parts Catalog

Honda BF130AX Outboard parts and diagrams

Honda BF130AX outboard parts catalog includes CYLINDER HEAD COVER, BALANCER SHAFT, TIMING BELT, TIMING BELT COVER, INTAKE MANIFOLD, THROTTLE BODY, FUEL PUMP/FUEL PIPE, VAPOR SEPARATOR (1), A.C. GENERATOR, IGNITION COIL/C.D.I. UNIT, STARTER MOTOR, CYLINDER BLOCK, THERMOSTAT, OIL PUMP/EXHAUST PIPE, OIL PAN, CRANKSHAFT/PISTON, CAMSHAFT/CYLINDER HEAD, STERN BRACKET/SWIVEL CASE. Open a section to view exploded diagrams, reference numbers, OEM article numbers, quantities and matched Marmoom Marine store products.

9 linked store products are available across 38 catalog sections. 1592 catalog rows are listed for this model. Confirm the exact model, serial range and year before ordering marine engine parts.

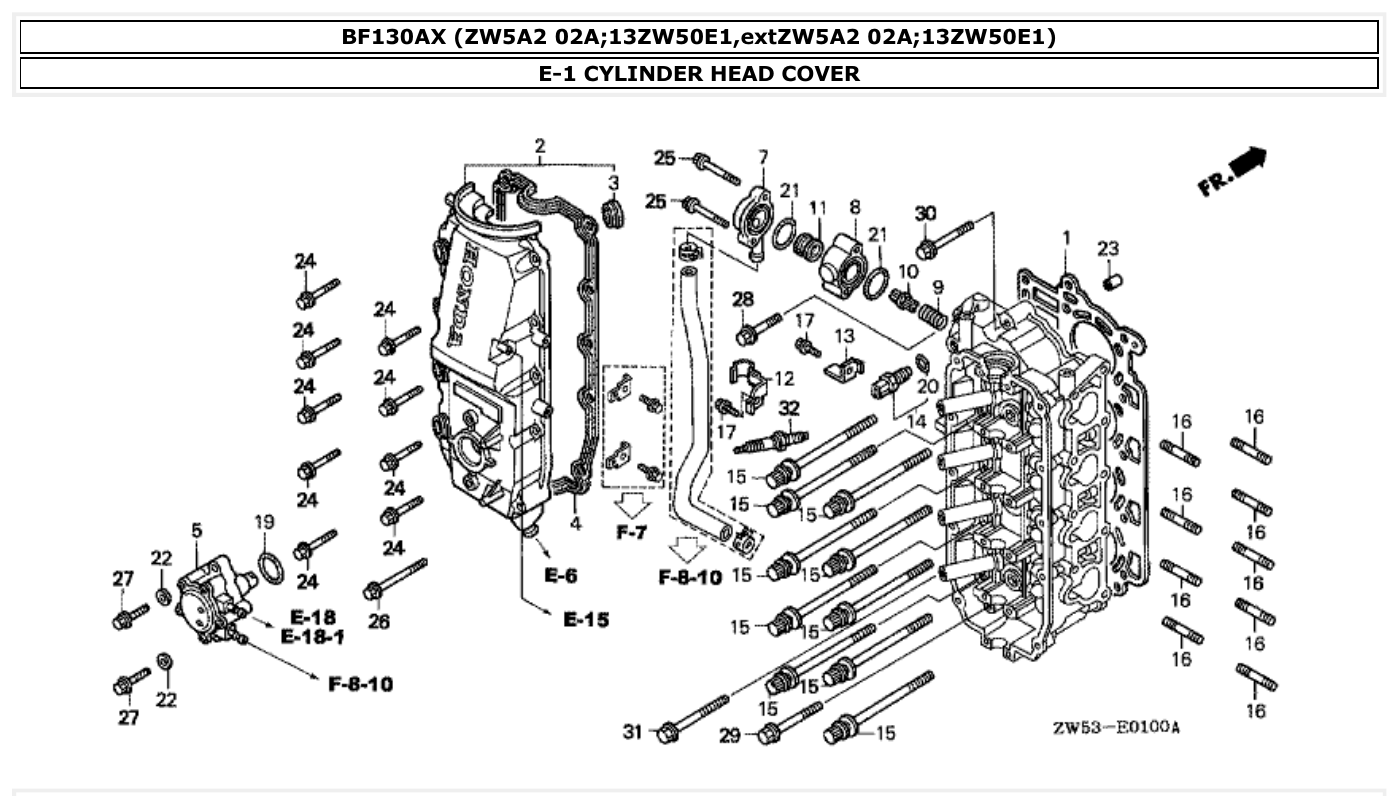

Honda BF130AX CYLINDER HEAD COVER parts diagram
Fig. E-1 — CYLINDER HEAD COVER
32 items
Honda BF130AX BALANCER SHAFT parts diagram

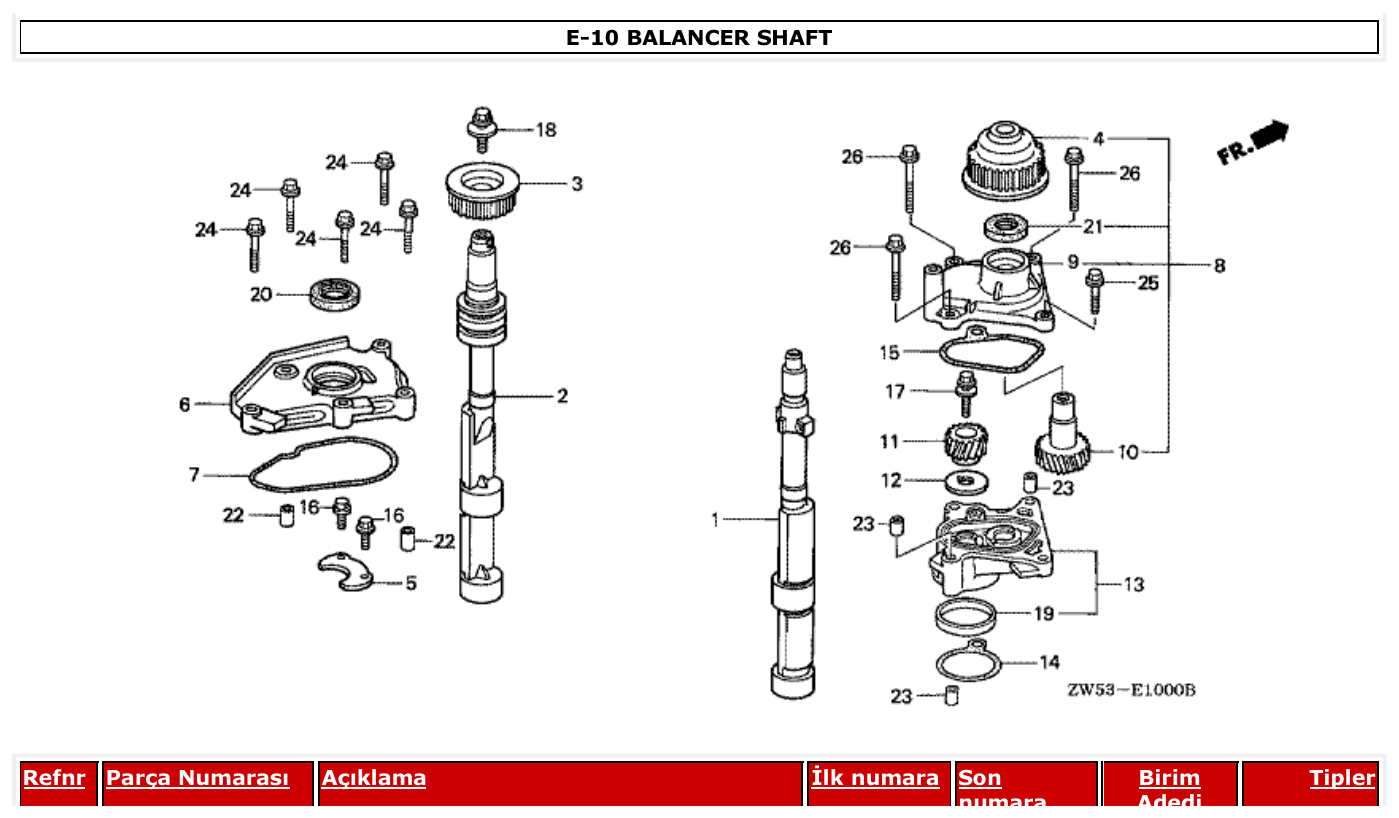

Fig. E-10 — BALANCER SHAFT
27 items
Honda BF130AX TIMING BELT parts diagram

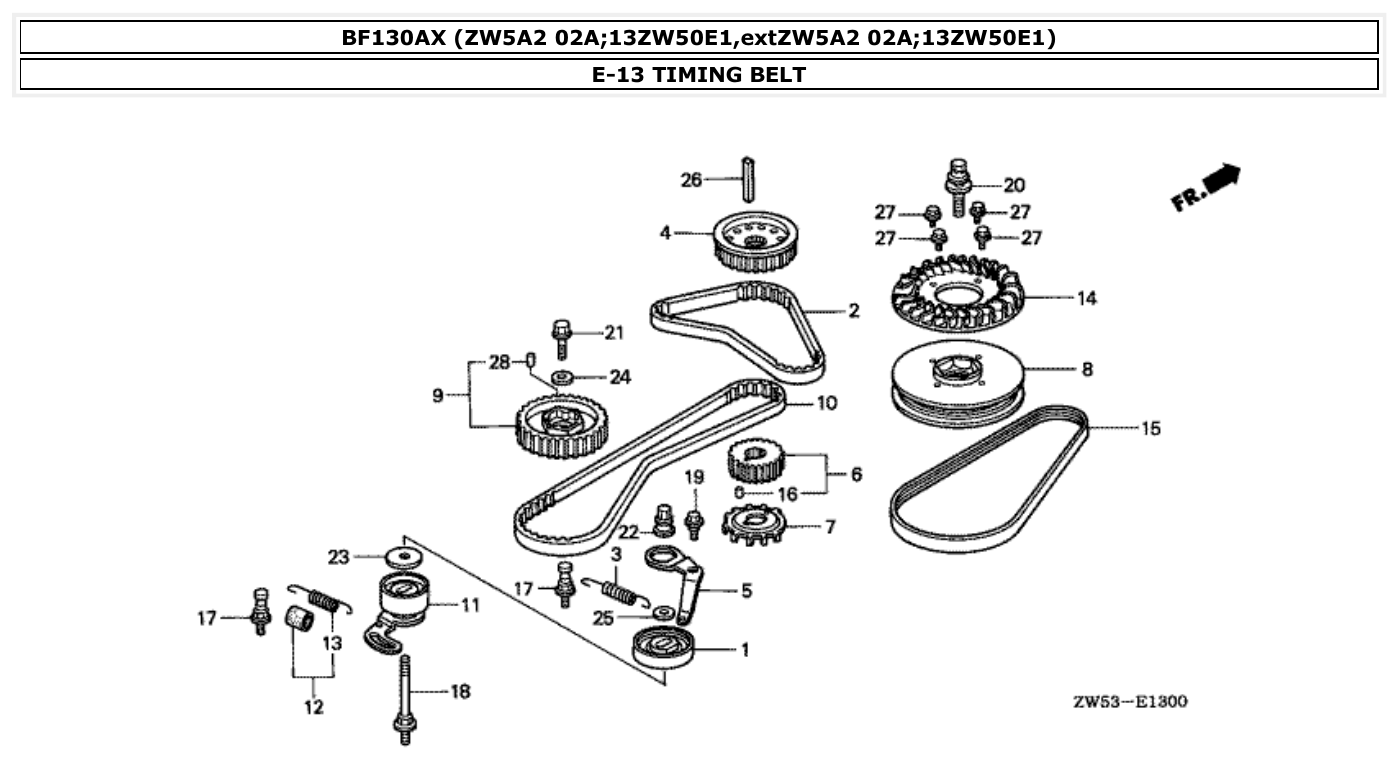

Fig. E-13 — TIMING BELT
30 items
Honda BF130AX TIMING BELT COVER parts diagram

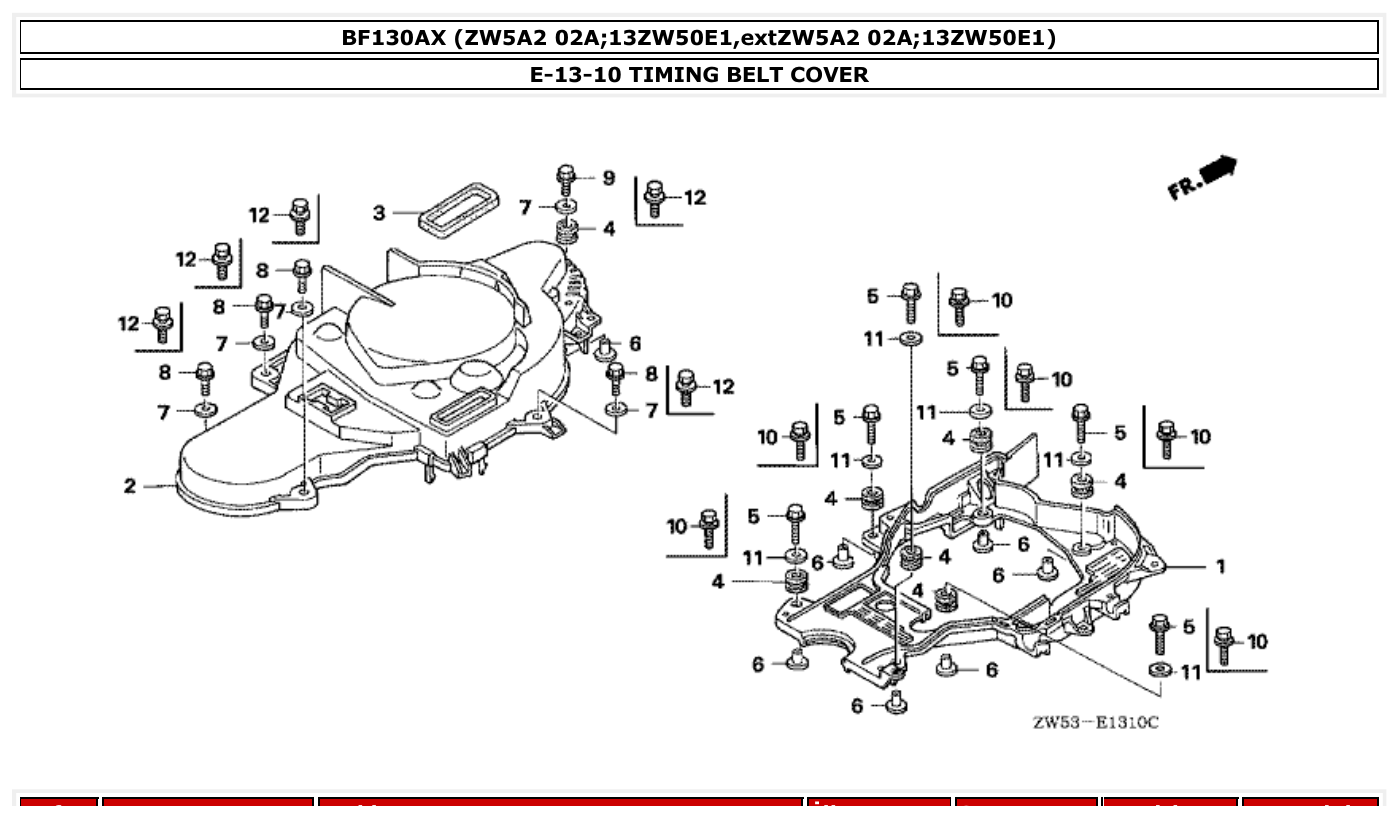

Fig. E-13-10 — TIMING BELT COVER
9 items

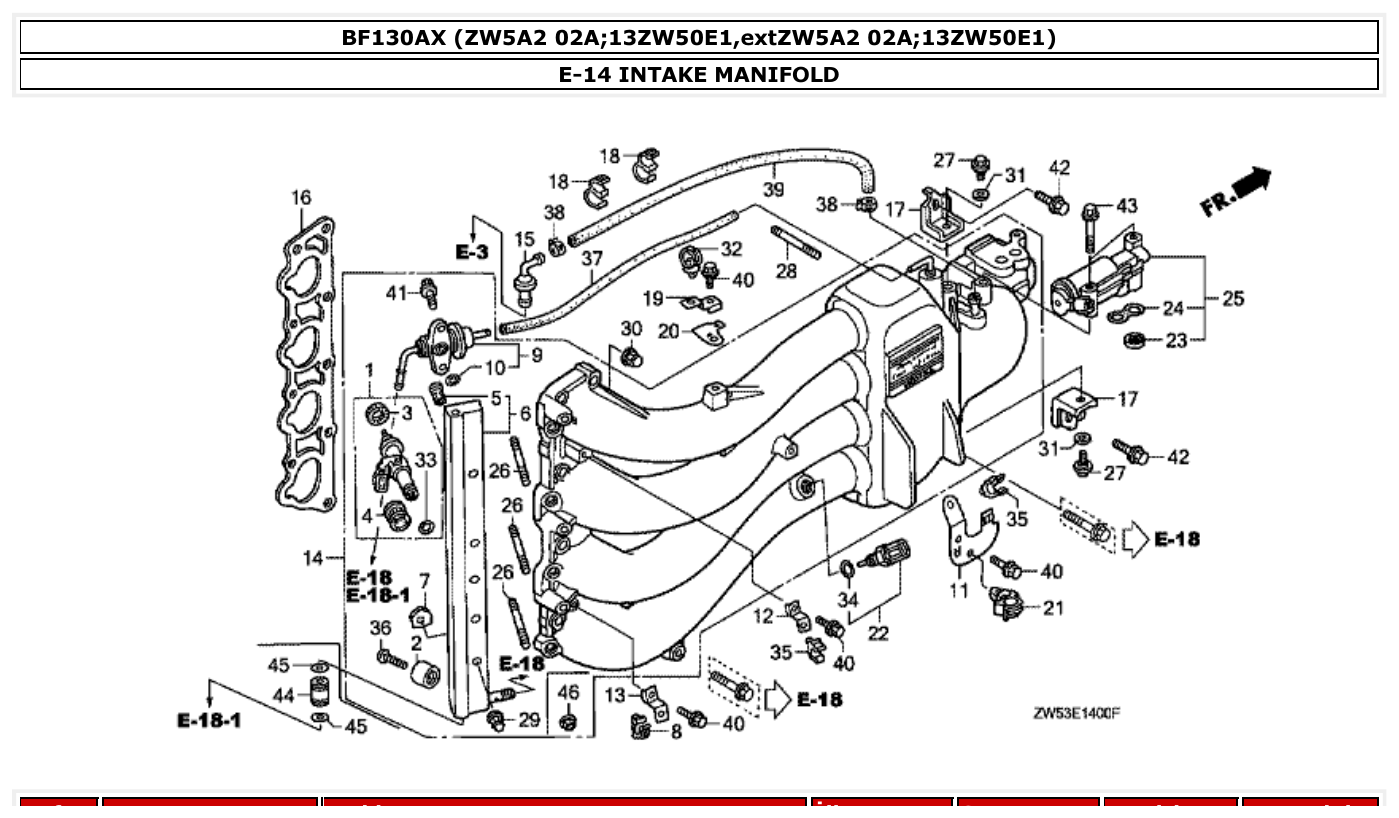

Honda BF130AX INTAKE MANIFOLD parts diagram
Fig. E-14 — INTAKE MANIFOLD
45 items

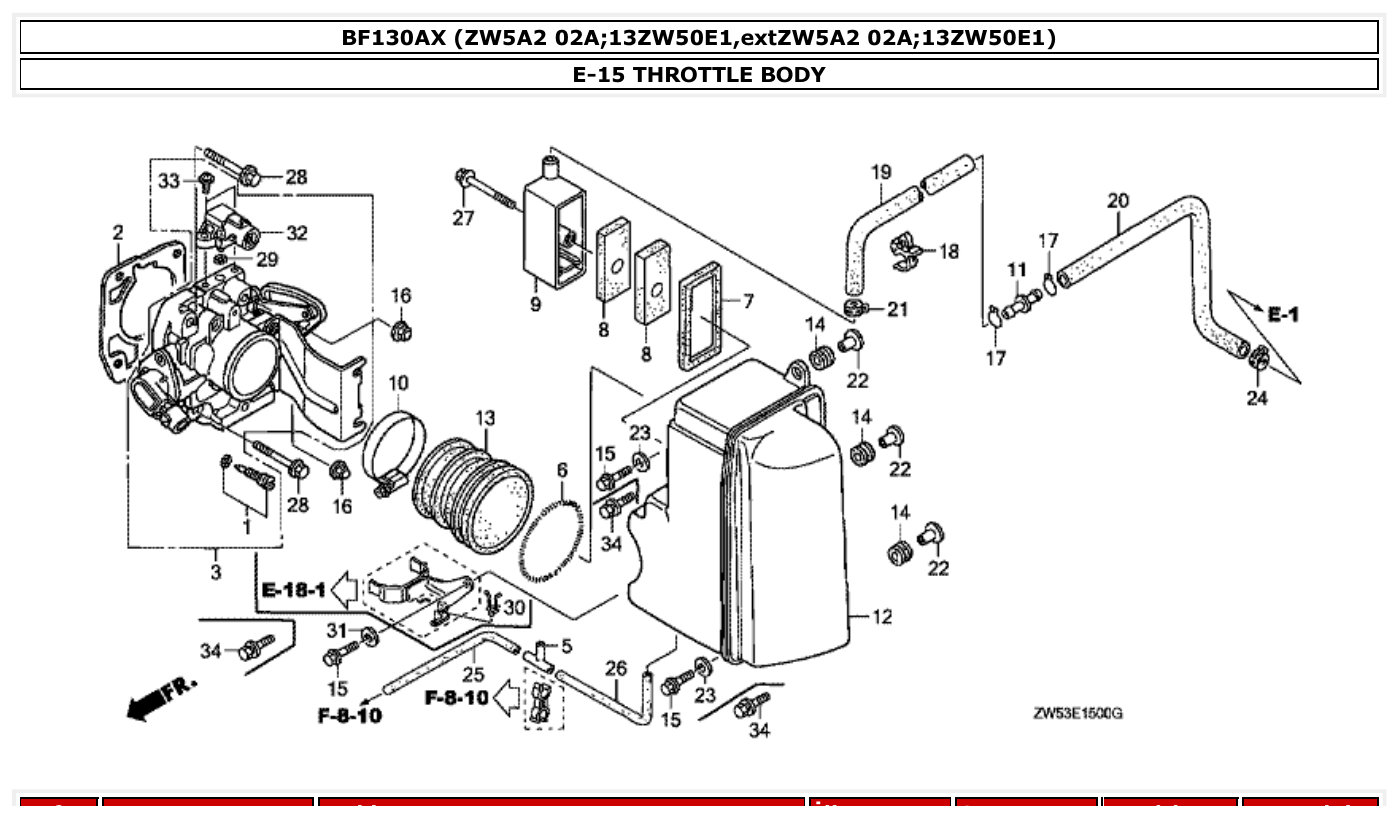

Honda BF130AX THROTTLE BODY parts diagram
Fig. E-15 — THROTTLE BODY
31 items
Honda BF130AX FUEL PUMP/FUEL PIPE parts diagram

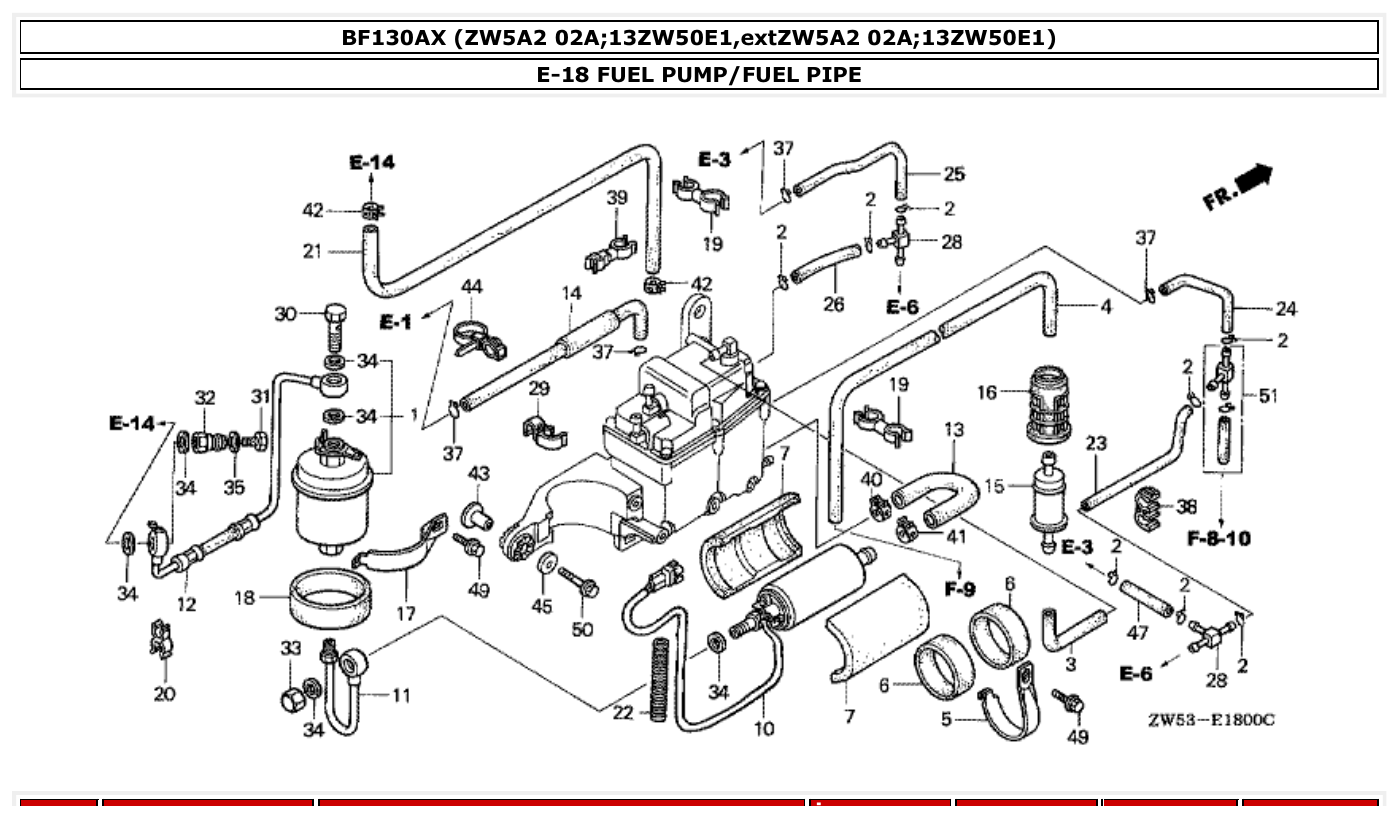

Fig. E-18 — FUEL PUMP/FUEL PIPE
45 items

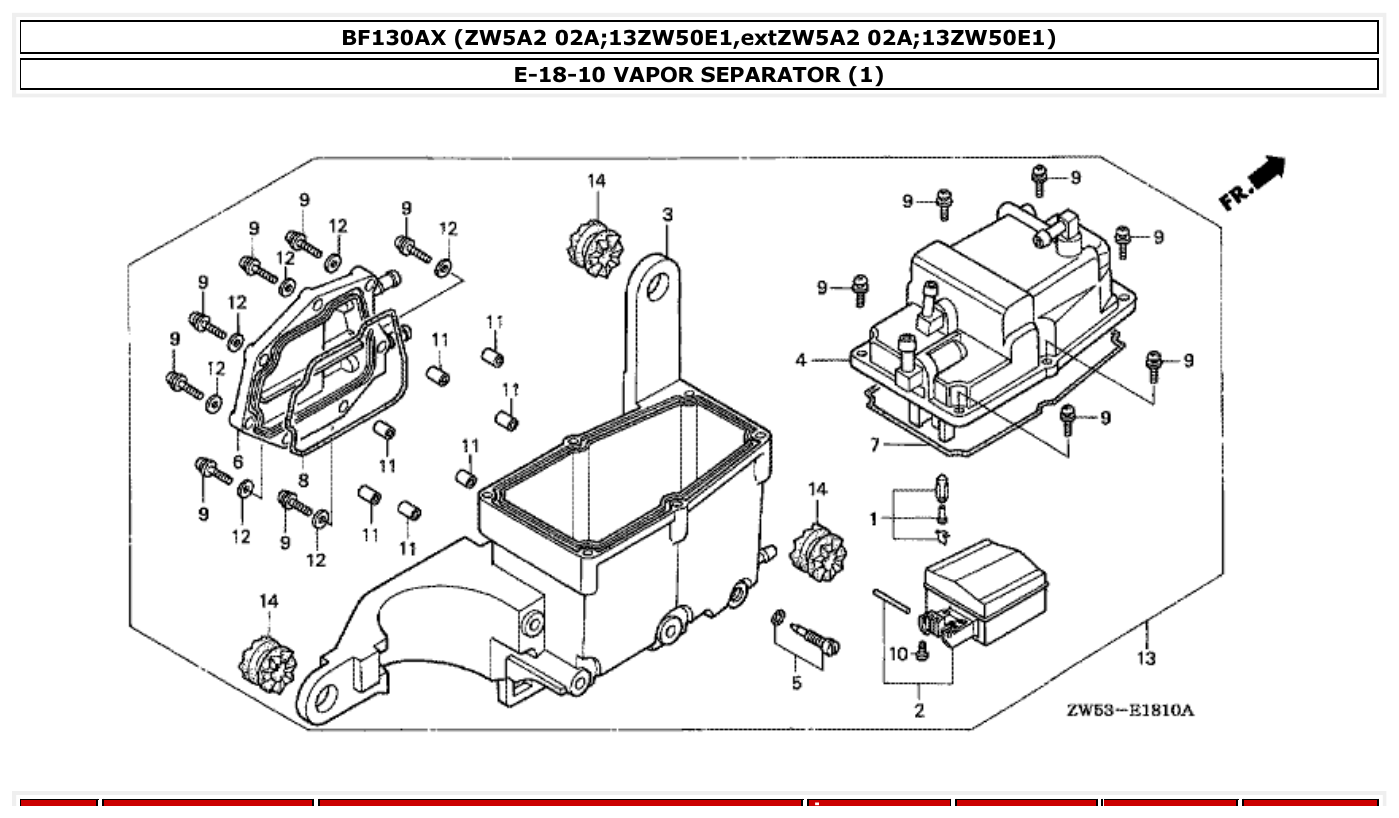

Honda BF130AX VAPOR SEPARATOR (1) parts diagram
Fig. E-18-10 — VAPOR SEPARATOR (1)
14 items

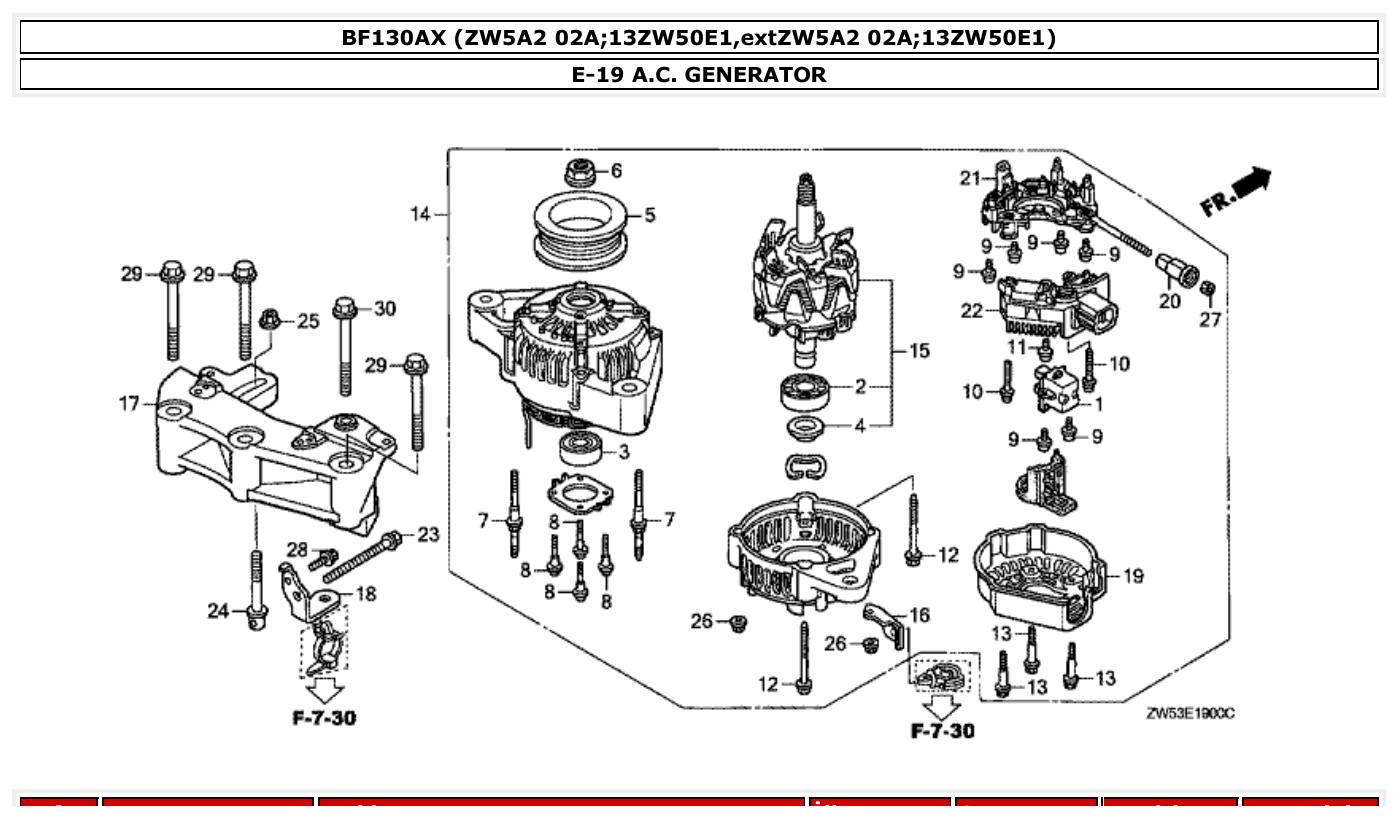

Honda BF130AX A.C. GENERATOR parts diagram
Fig. E-19 — A.C. GENERATOR
30 items

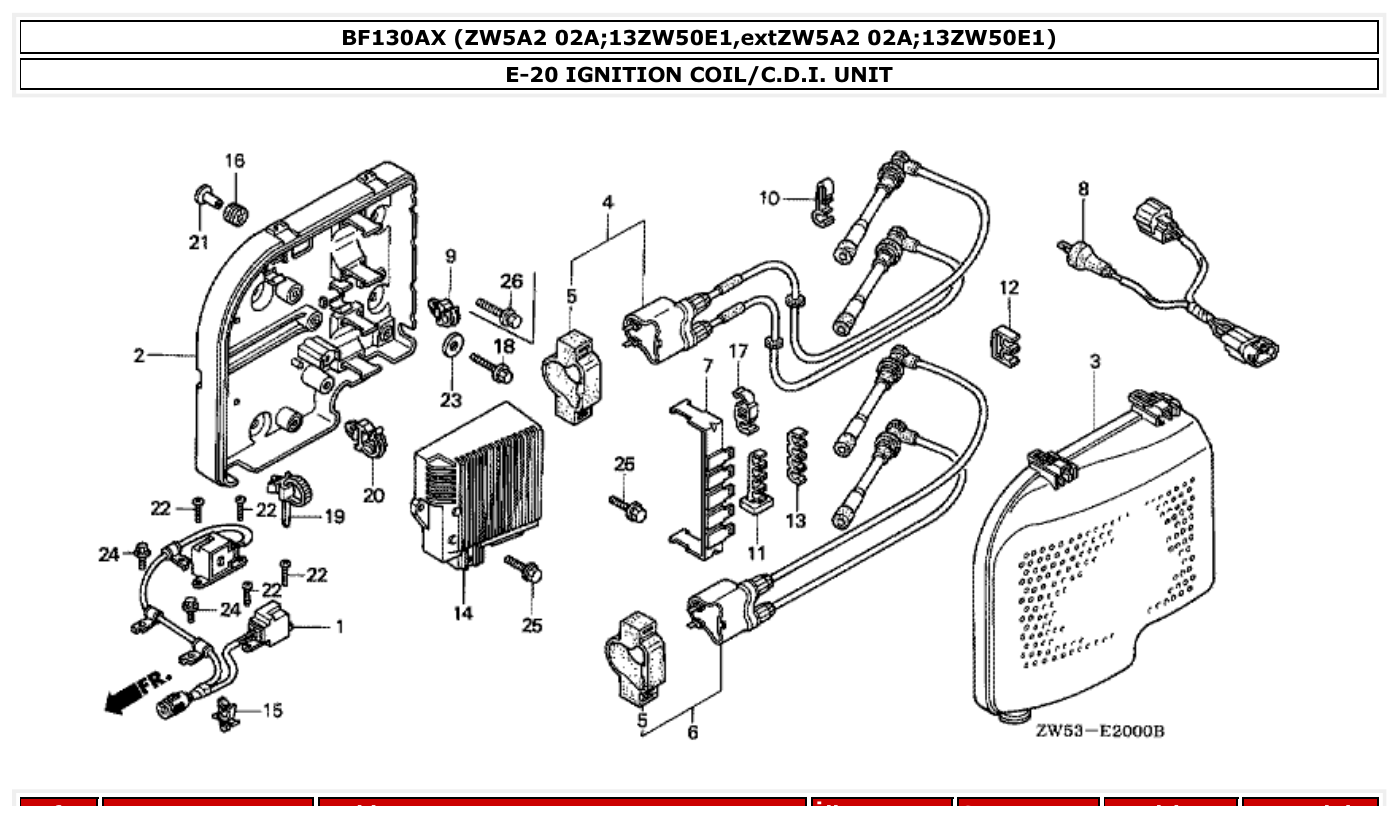

Honda BF130AX IGNITION COIL/C.D.I. UNIT parts diagram
Fig. E-20 — IGNITION COIL/C.D.I. UNIT
26 items

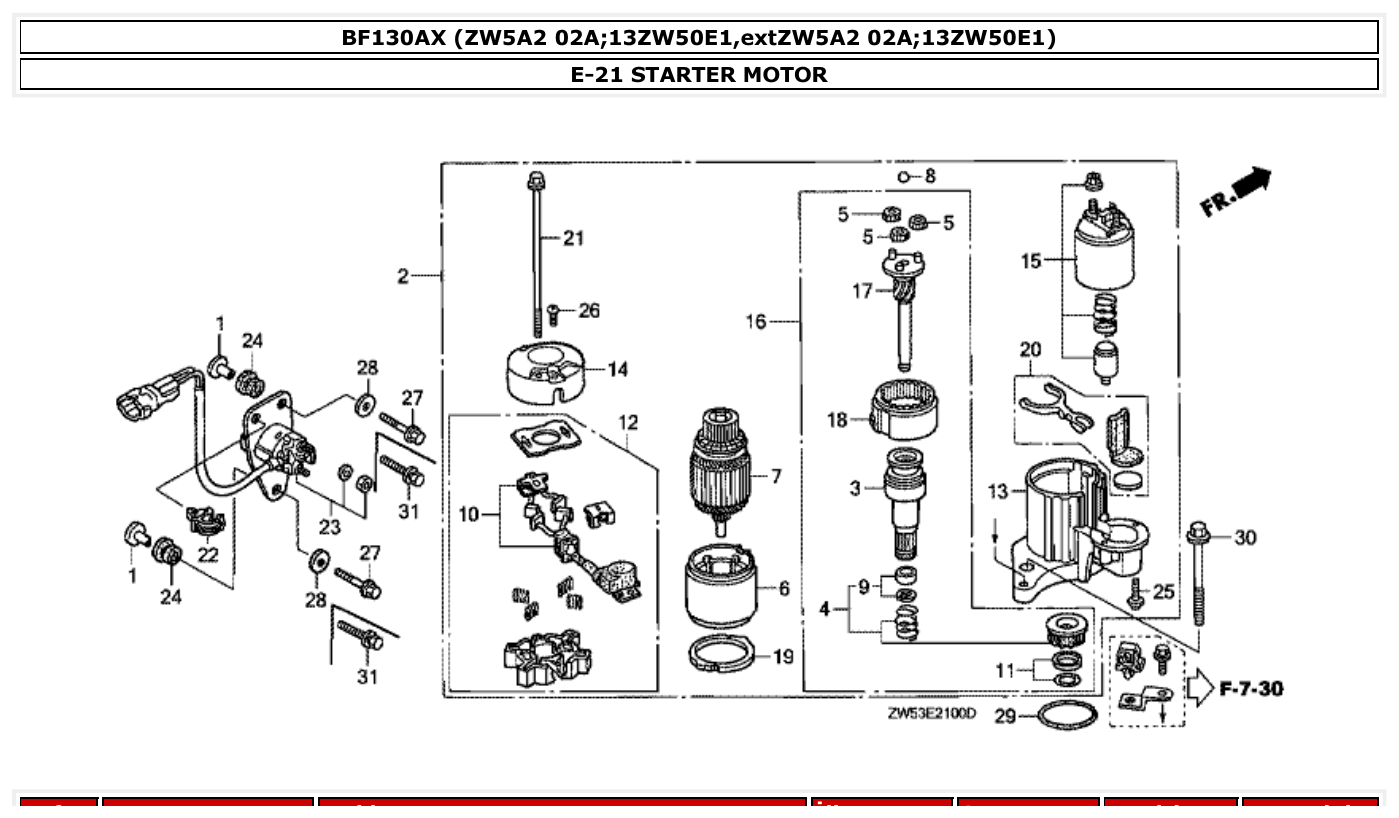

Honda BF130AX STARTER MOTOR parts diagram
Fig. E-21 — STARTER MOTOR
33 items

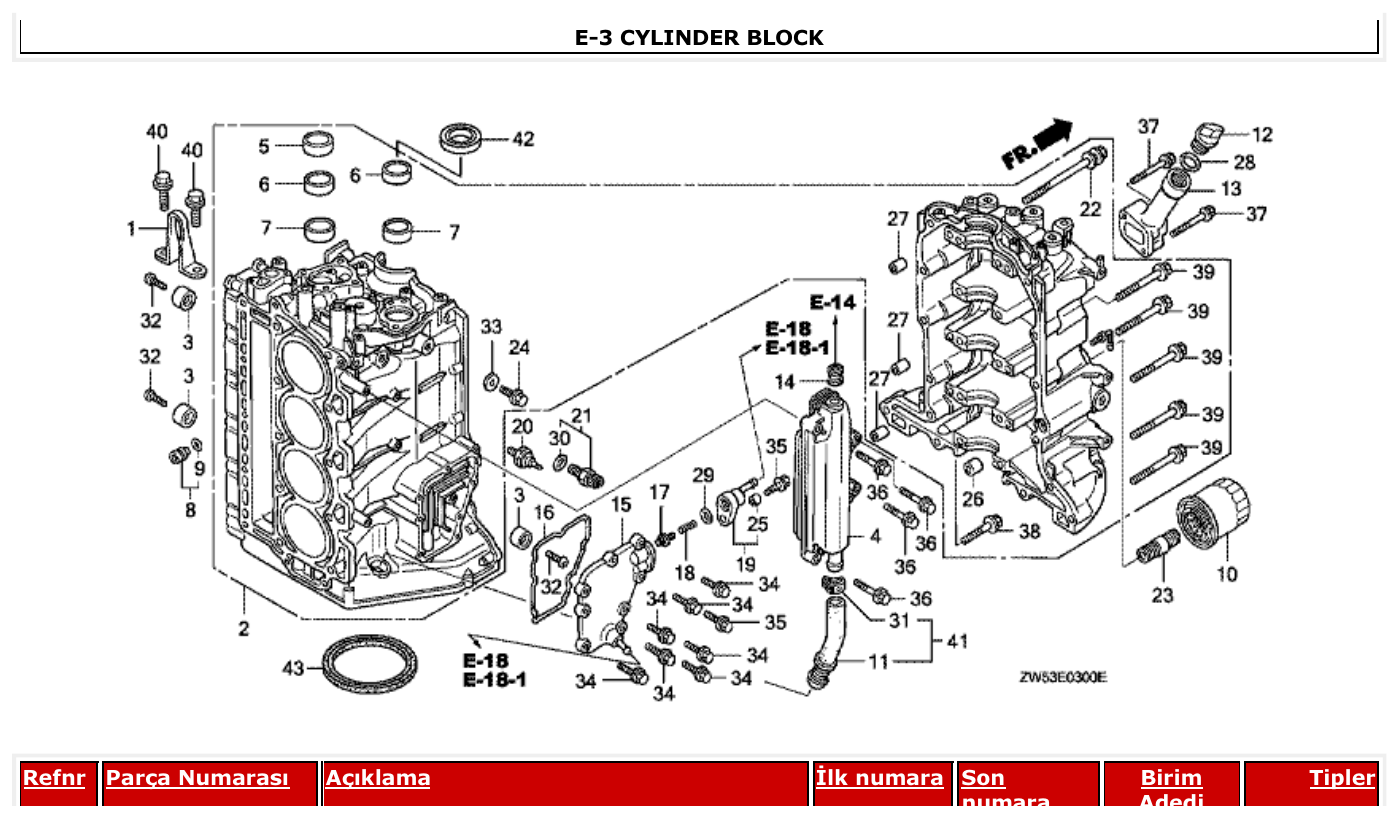

Honda BF130AX CYLINDER BLOCK parts diagram
Fig. E-3 — CYLINDER BLOCK
42 items
Honda BF130AX THERMOSTAT parts diagram

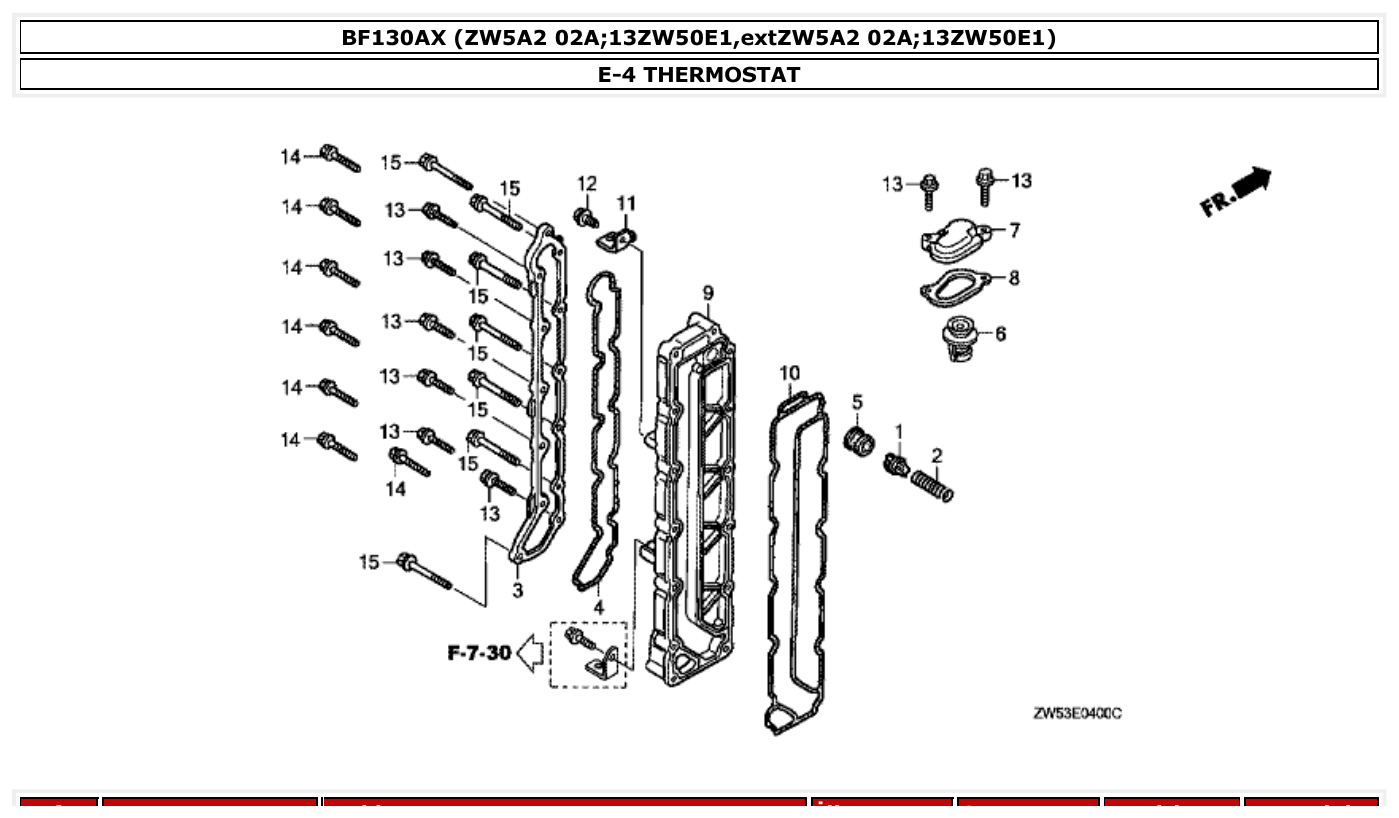

Fig. E-4 — THERMOSTAT
15 items

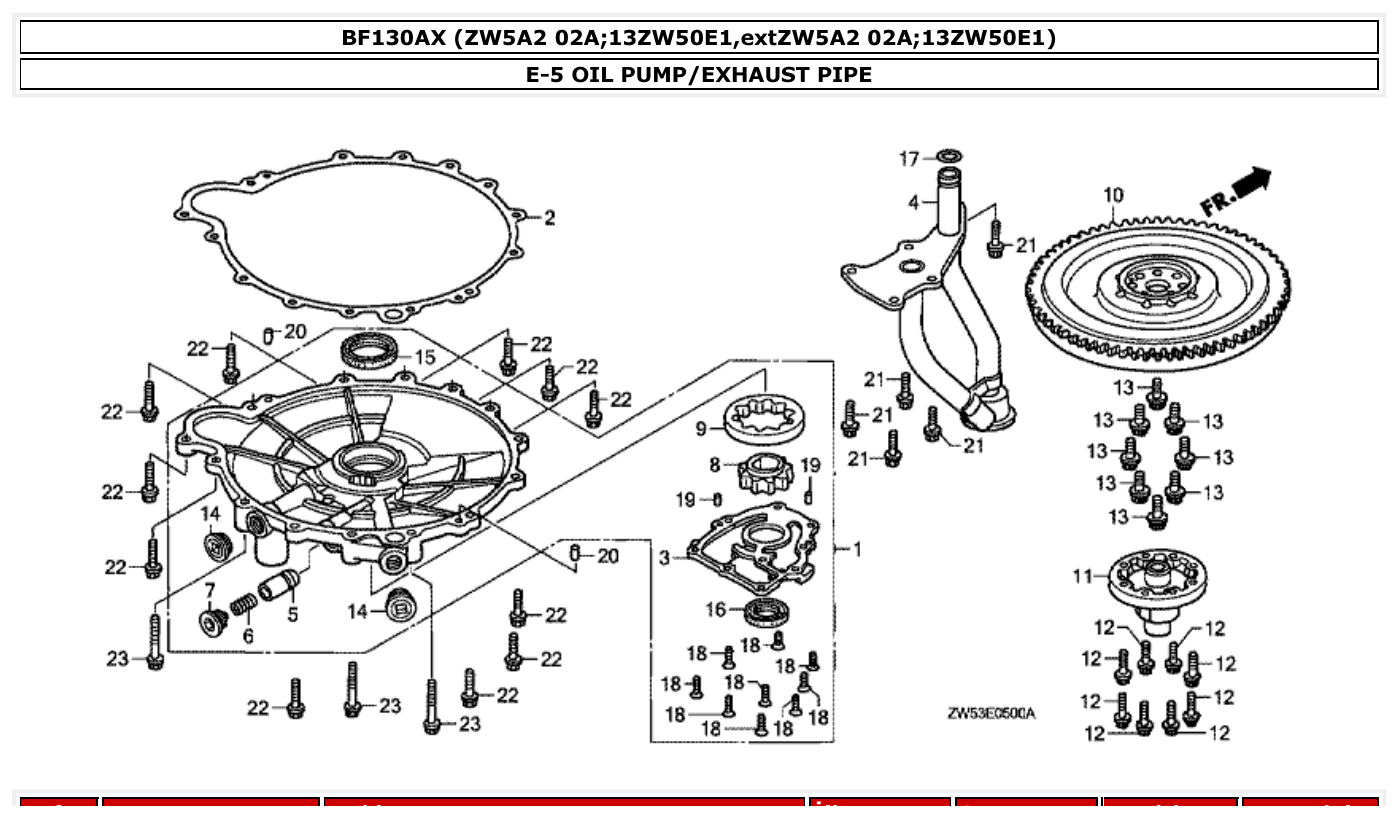

Honda BF130AX OIL PUMP/EXHAUST PIPE parts diagram
Fig. E-5 — OIL PUMP/EXHAUST PIPE
23 items · 1 available products

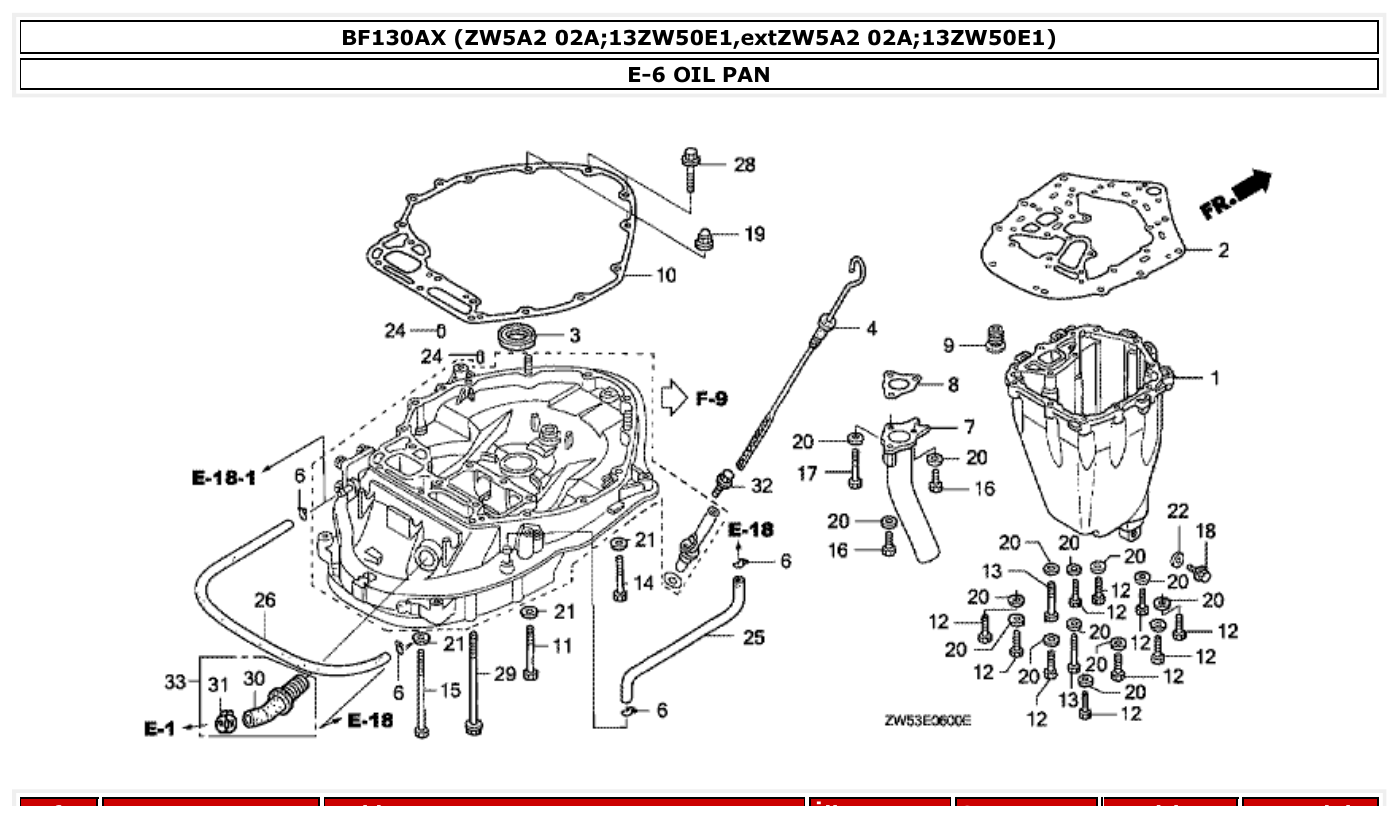

Honda BF130AX OIL PAN parts diagram
Fig. E-6 — OIL PAN
28 items

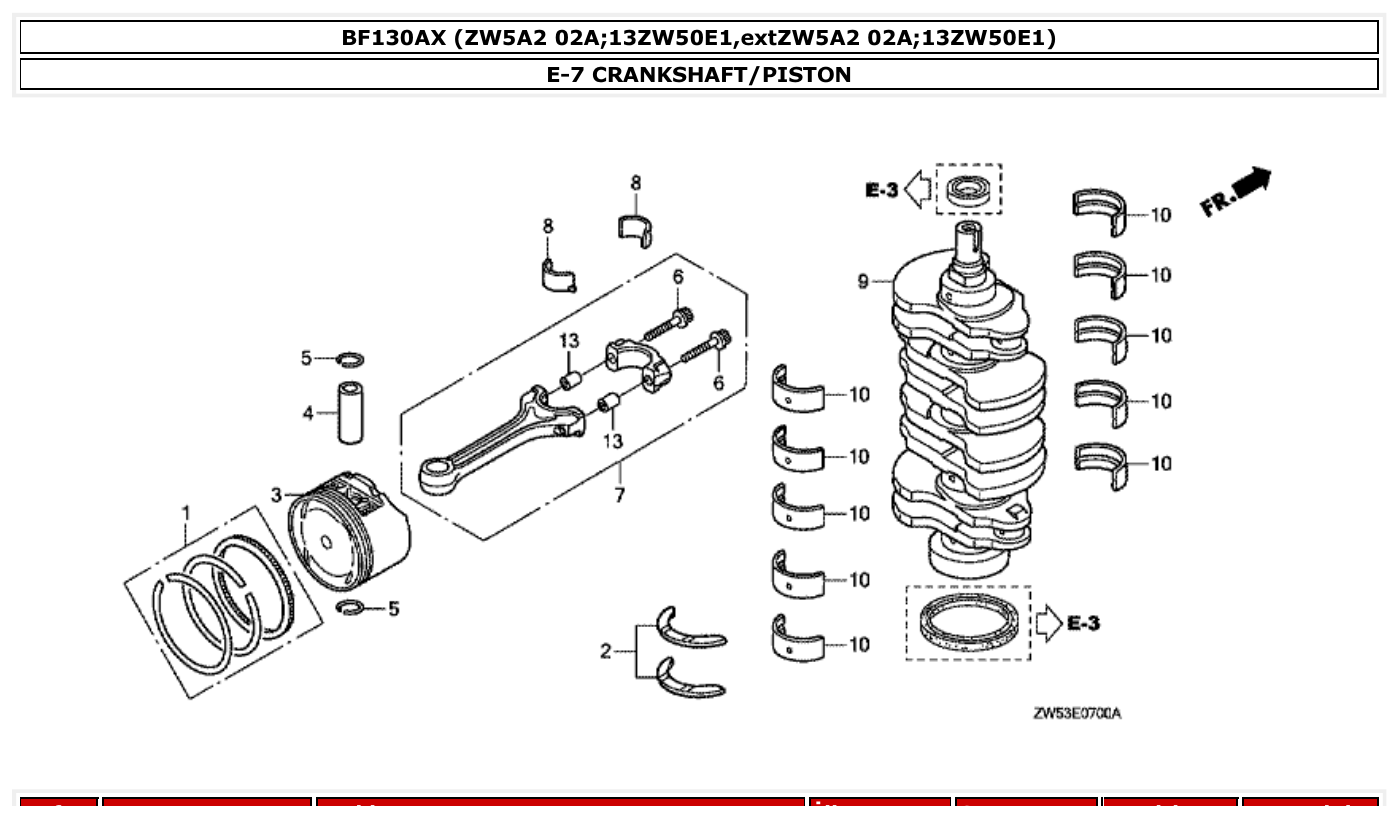

Honda BF130AX CRANKSHAFT/PISTON parts diagram
Fig. E-7 — CRANKSHAFT/PISTON
22 items
Honda BF130AX CAMSHAFT/CYLINDER HEAD parts diagram

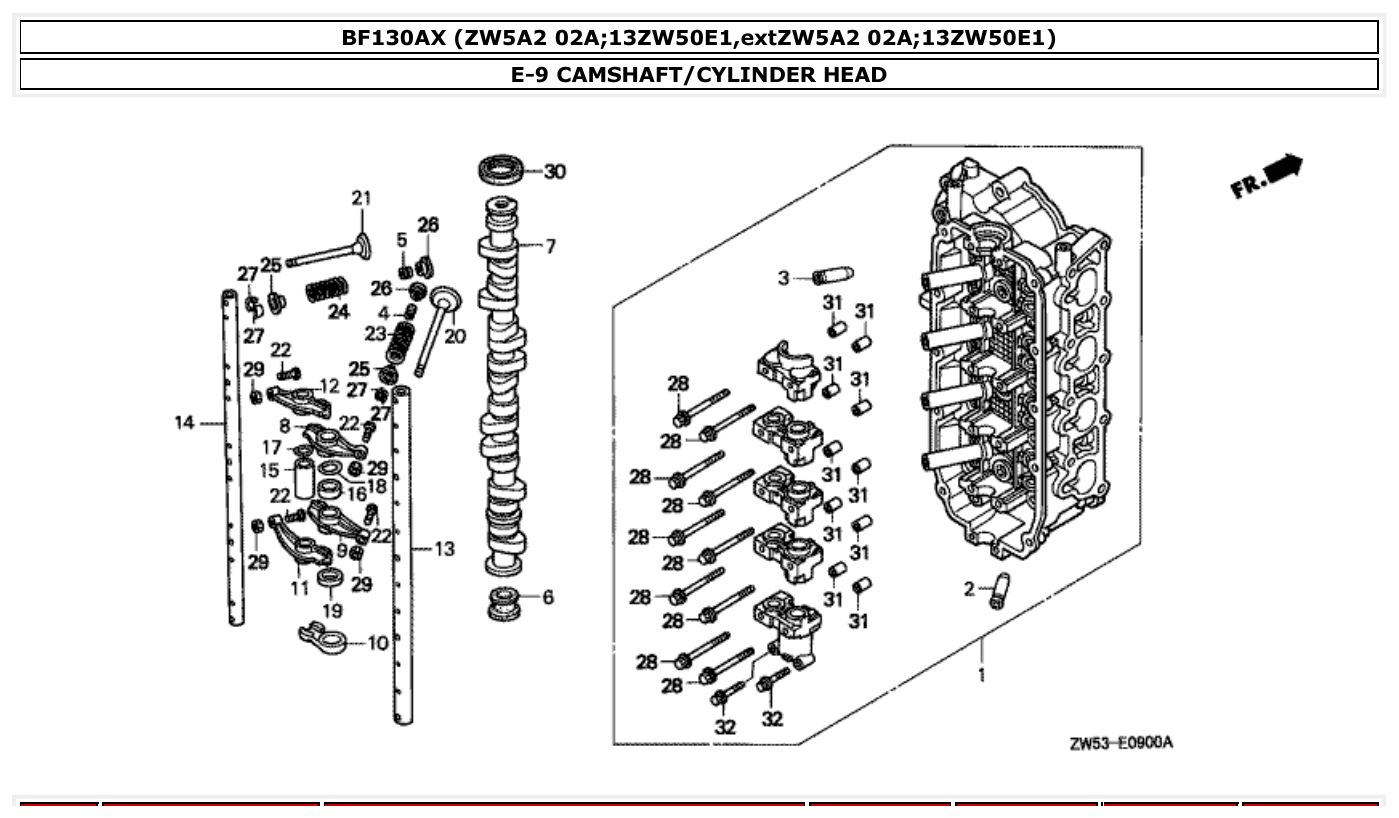

Fig. E-9 — CAMSHAFT/CYLINDER HEAD
33 items

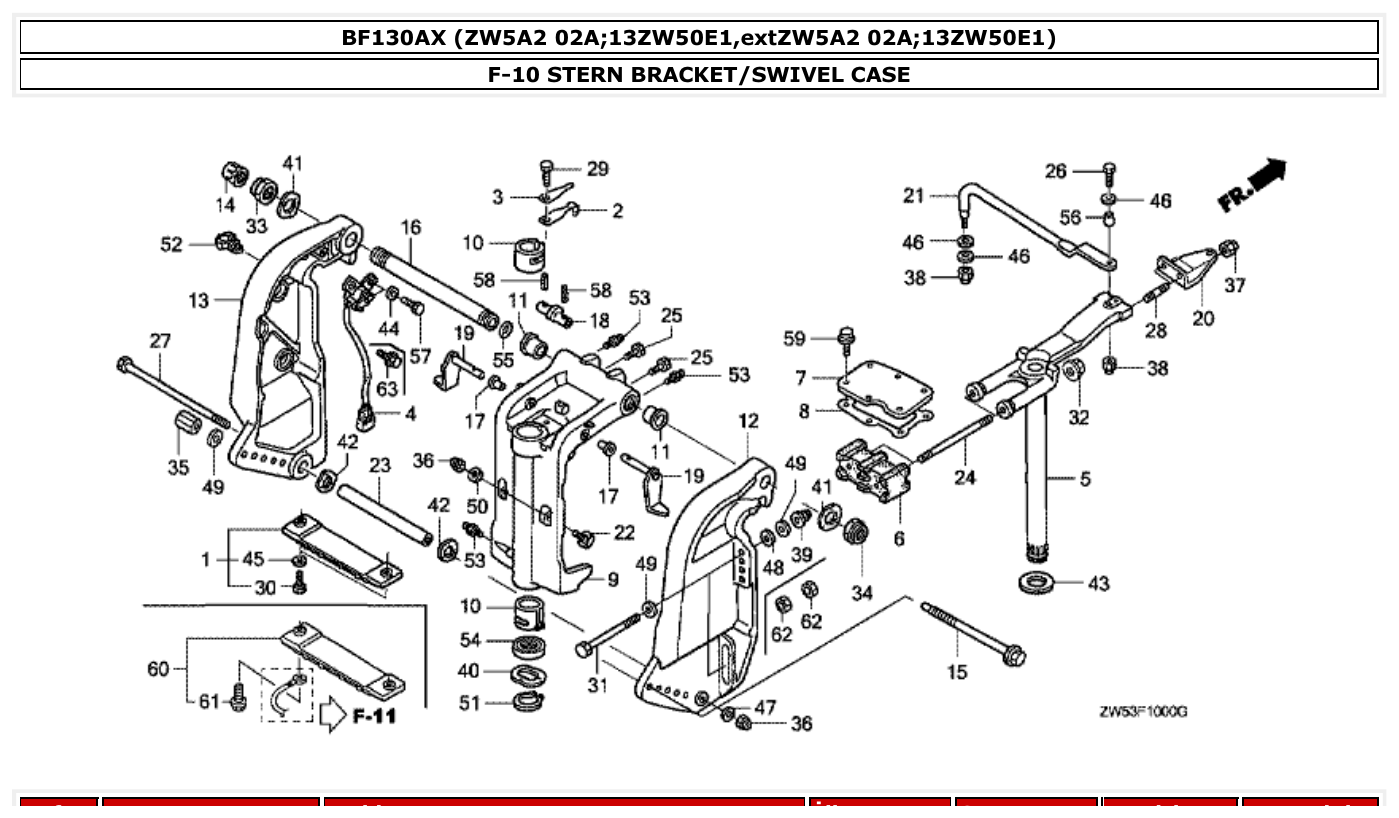

Honda BF130AX STERN BRACKET/SWIVEL CASE parts diagram
Fig. F-10 — STERN BRACKET/SWIVEL CASE
62 items · 1 available products

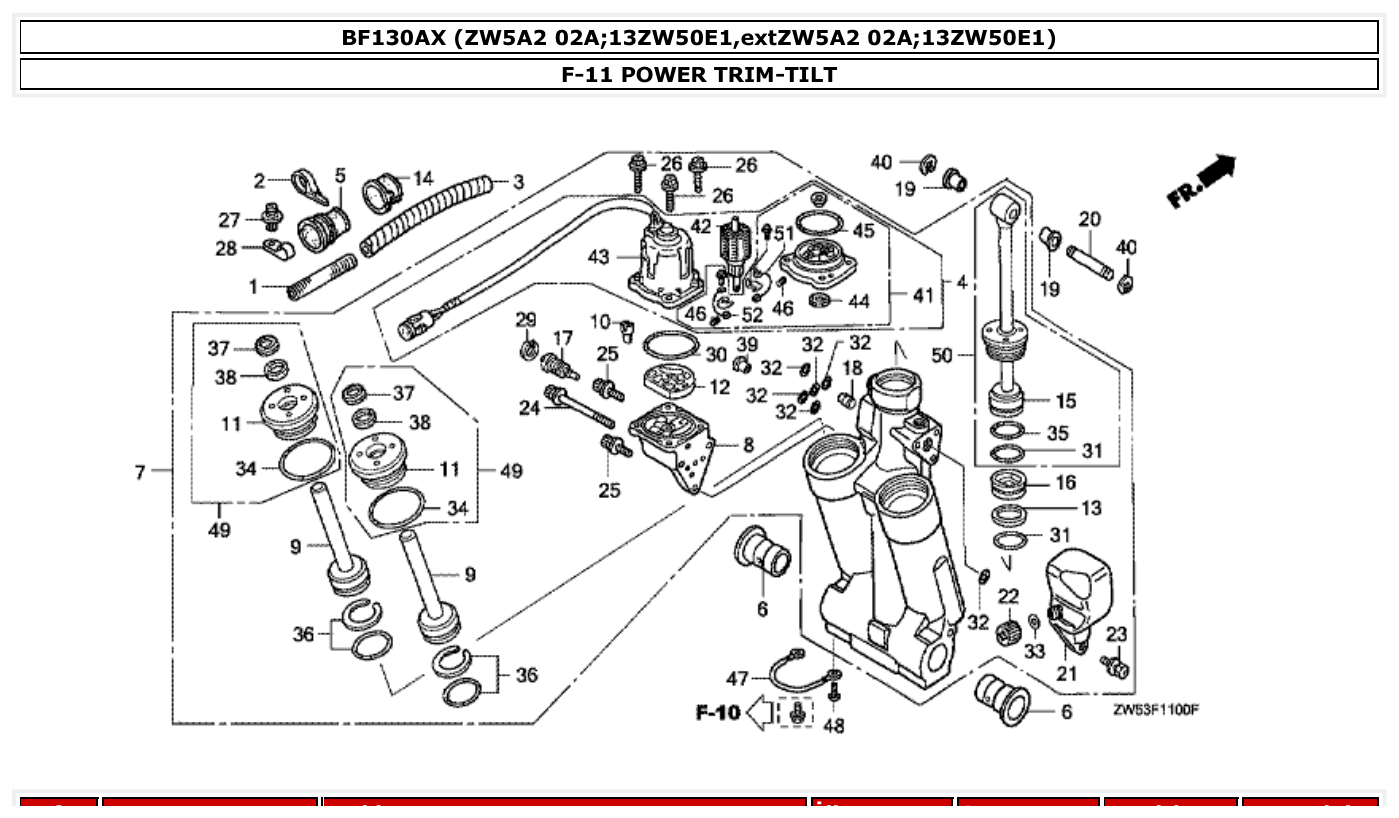

Honda BF130AX POWER TRIM-TILT parts diagram
Fig. F-11 — POWER TRIM-TILT
53 items
Honda BF130AX LABEL parts diagram

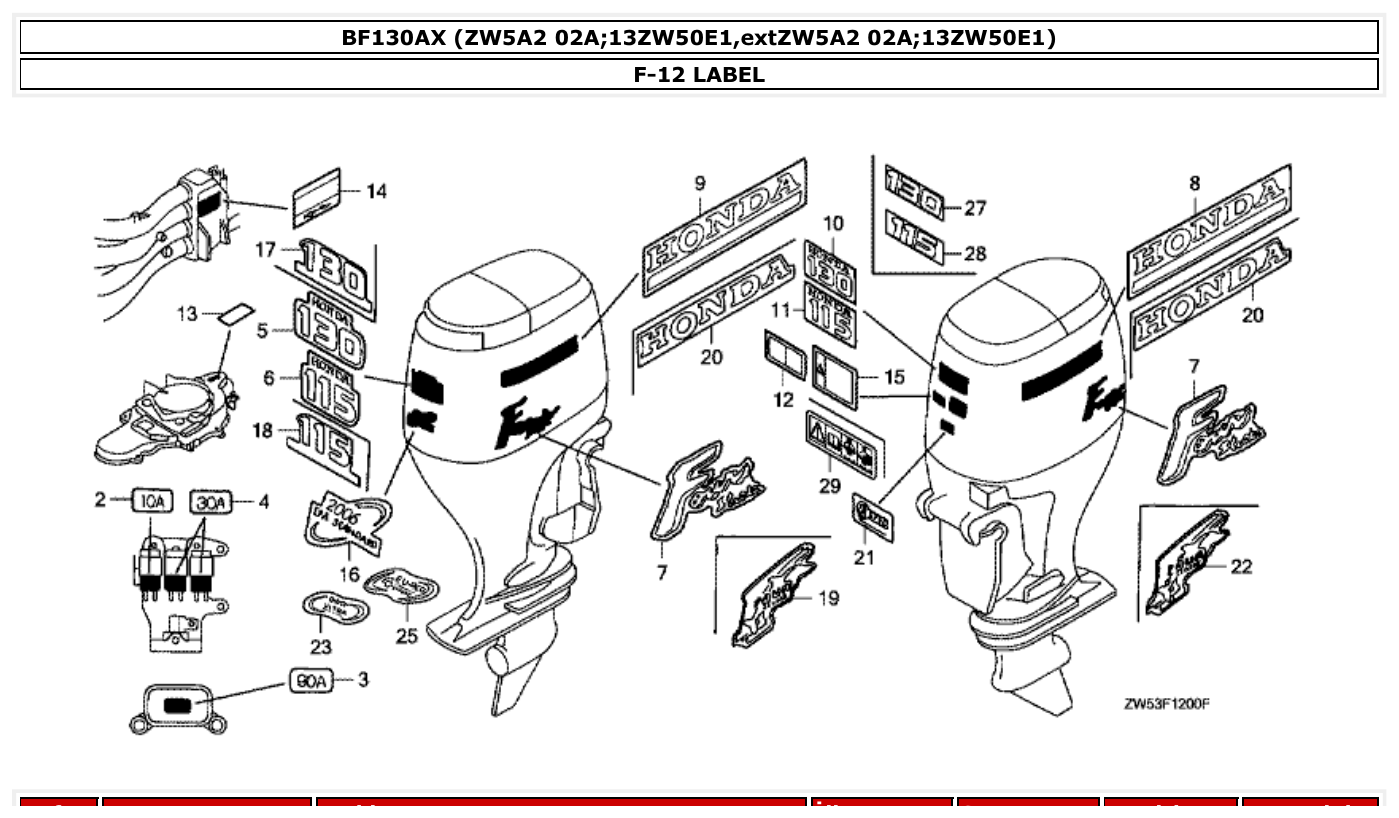

Fig. F-12 — LABEL
13 items
Honda BF130AX TOOL parts diagram

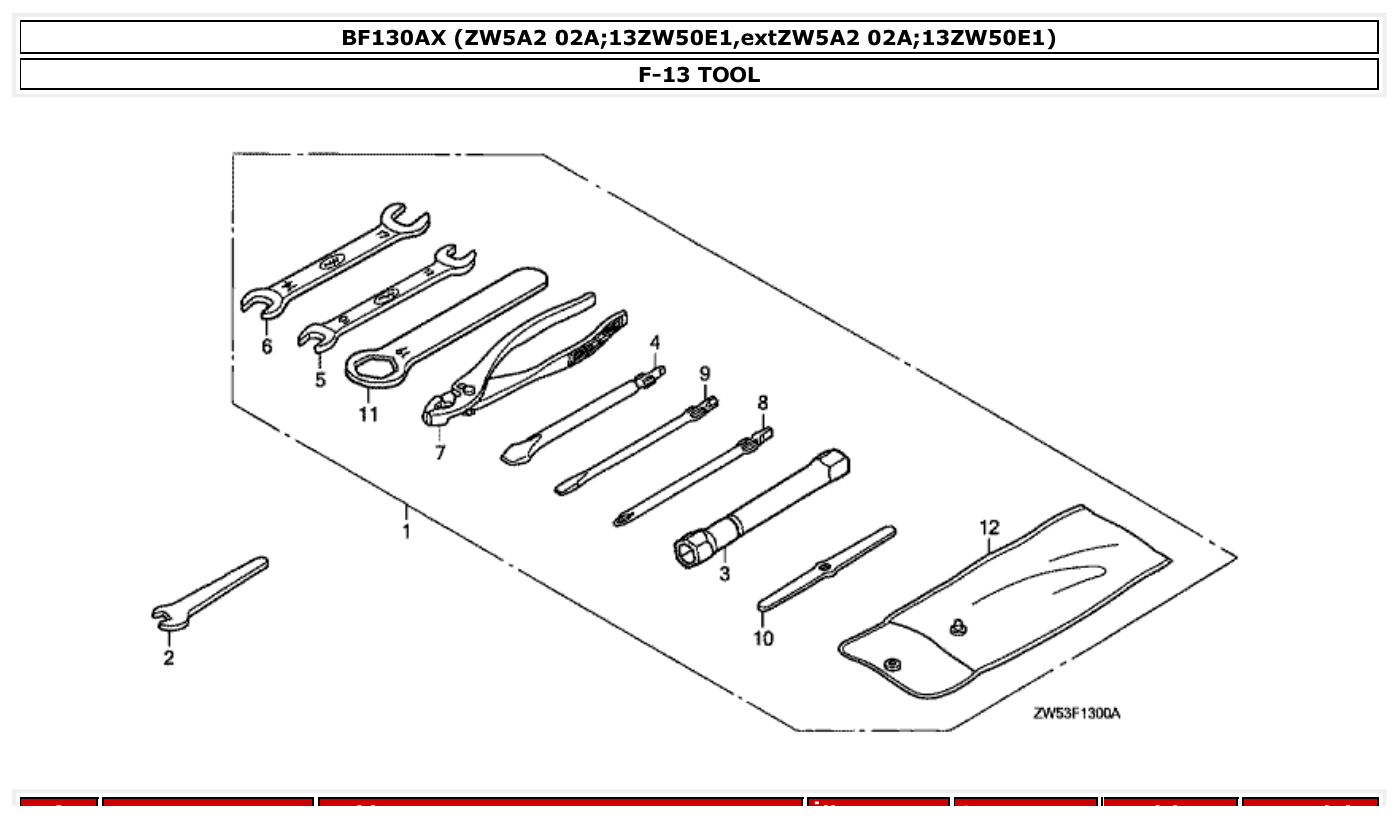

Fig. F-13 — TOOL
13 items

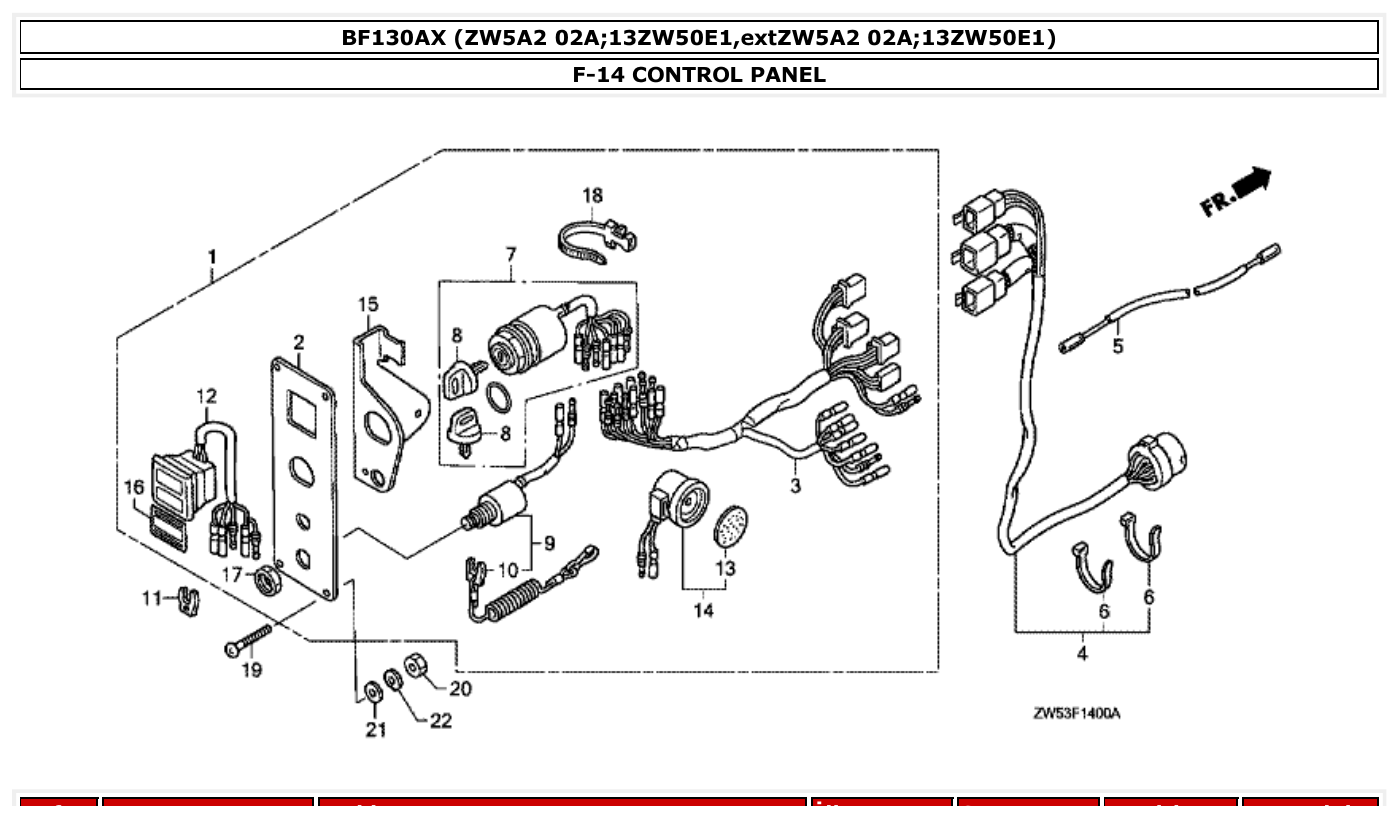

Honda BF130AX CONTROL PANEL parts diagram
Fig. F-14 — CONTROL PANEL
24 items
Honda BF130AX REMOTE CONTROL (SIDE MOUNT) parts diagram

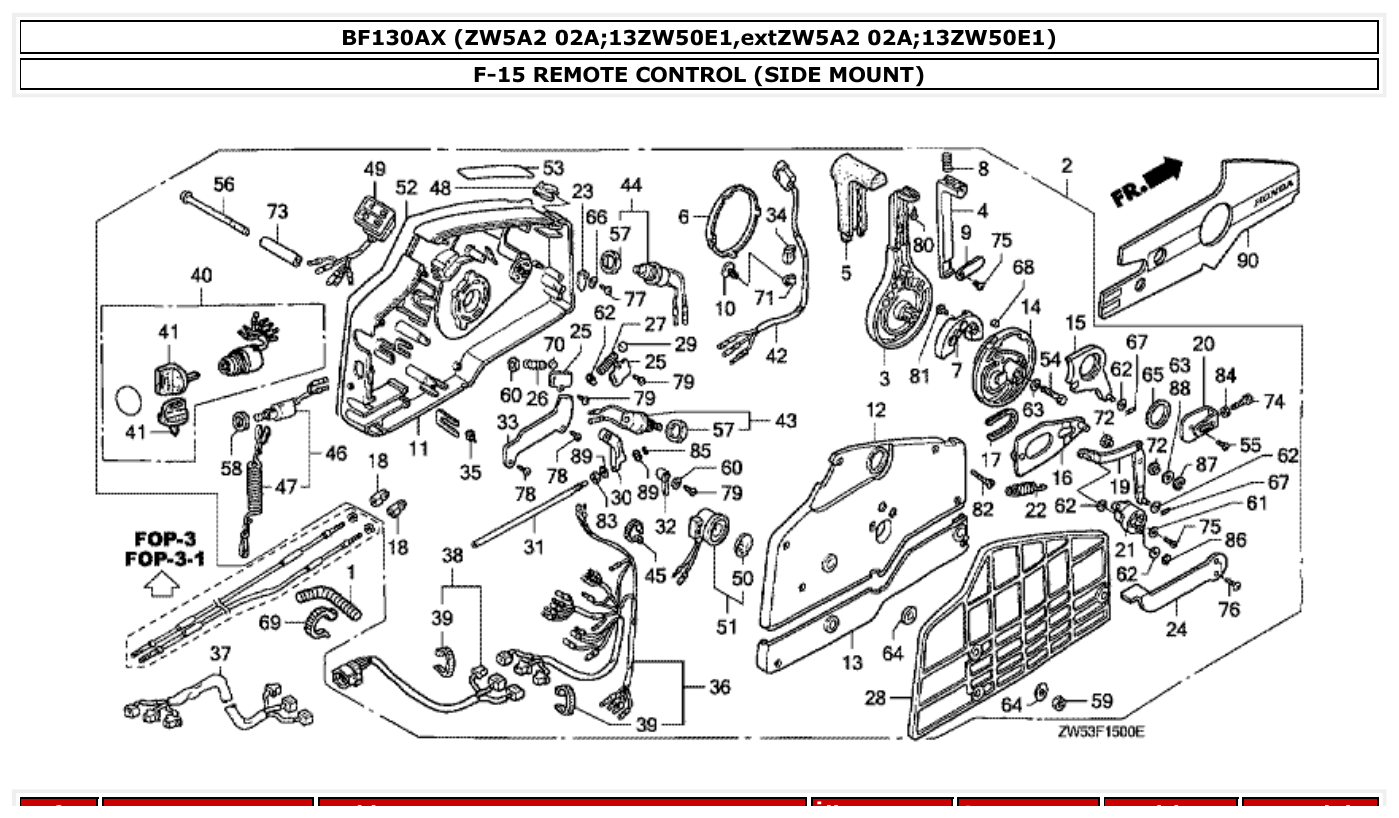

Fig. F-15 — REMOTE CONTROL (SIDE MOUNT)
579 items

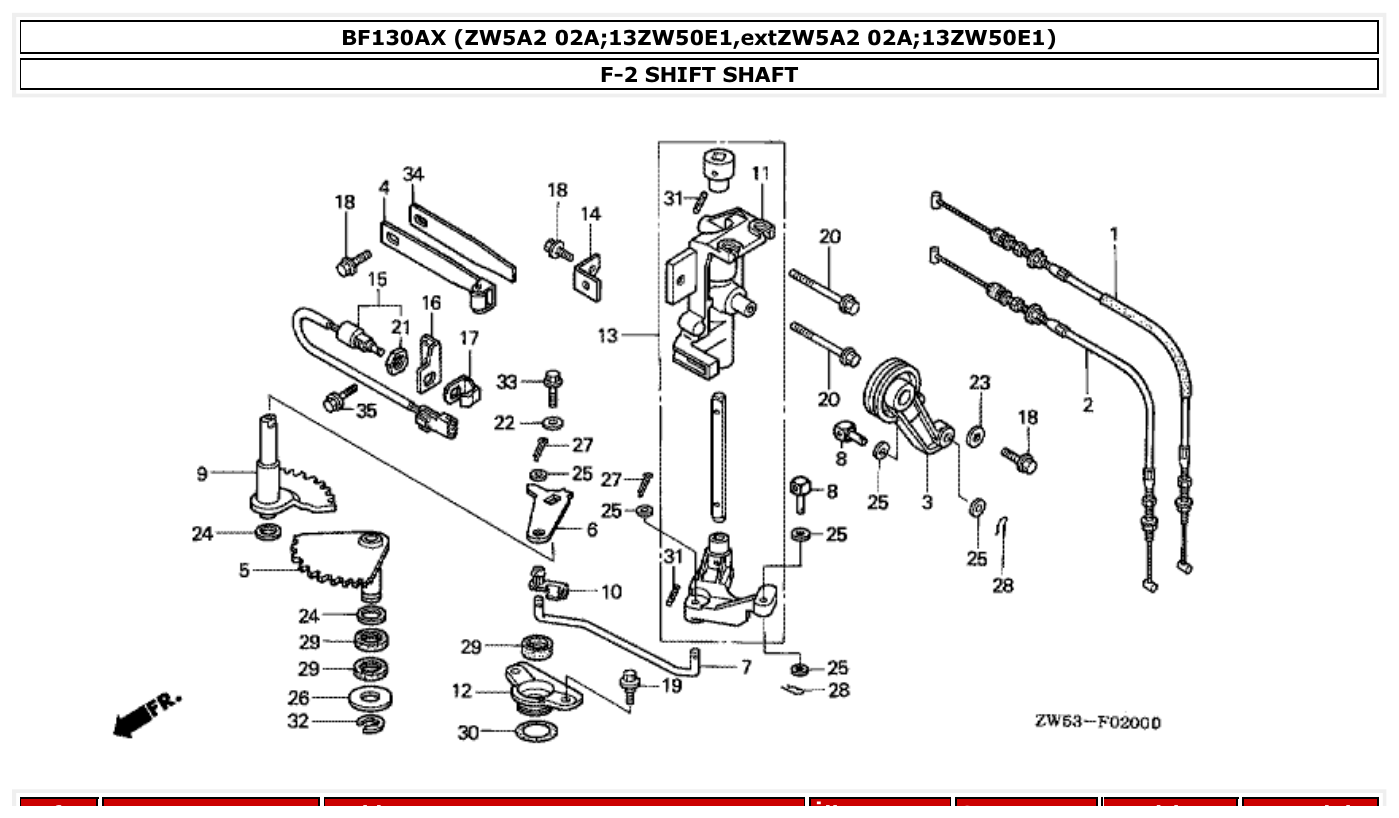

Honda BF130AX SHIFT SHAFT parts diagram
Fig. F-2 — SHIFT SHAFT
36 items
Honda BF130AX GEAR CASE parts diagram

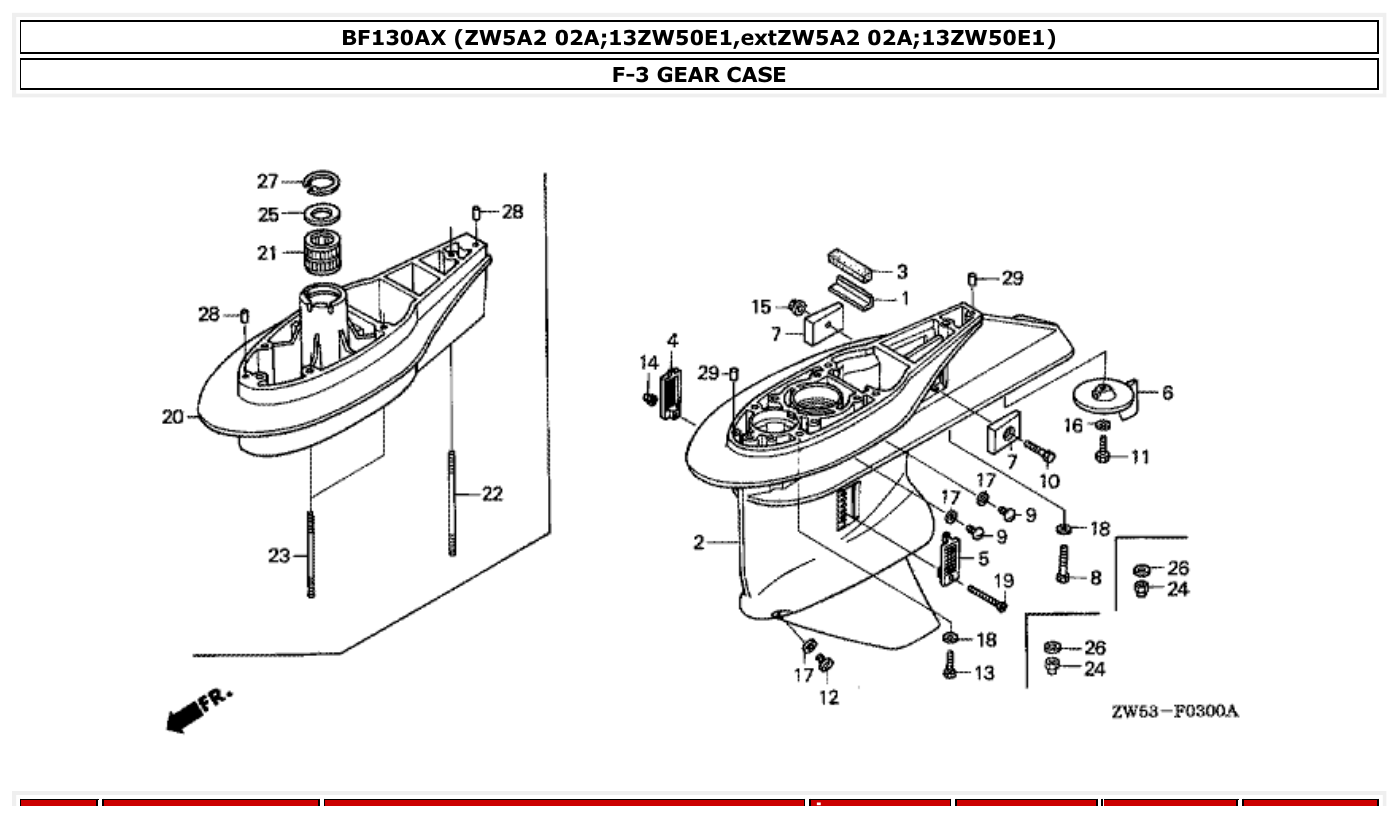

Fig. F-3 — GEAR CASE
21 items · 2 available products

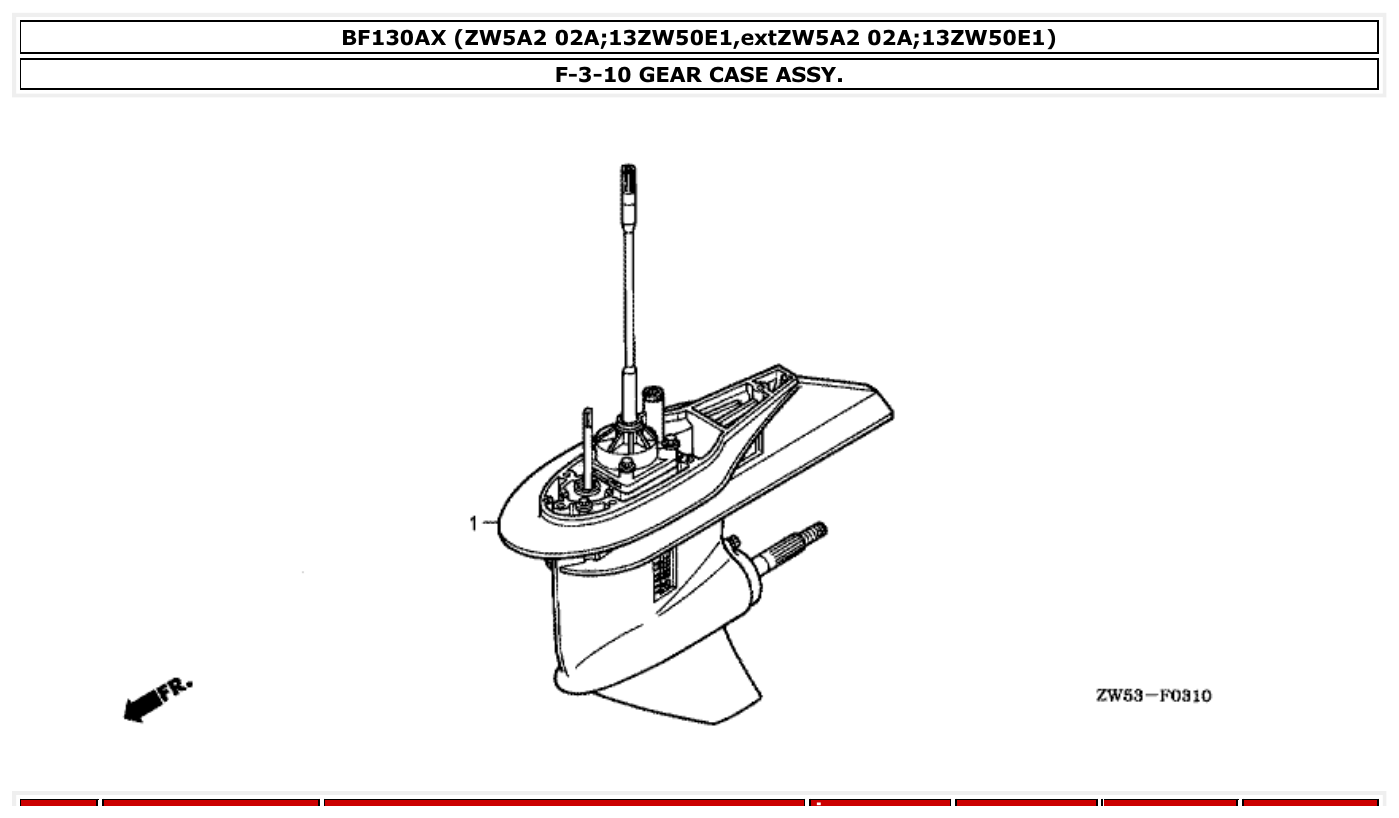

Honda BF130AX GEAR CASE ASSY. parts diagram
Fig. F-3-10 — GEAR CASE ASSY.
4 items

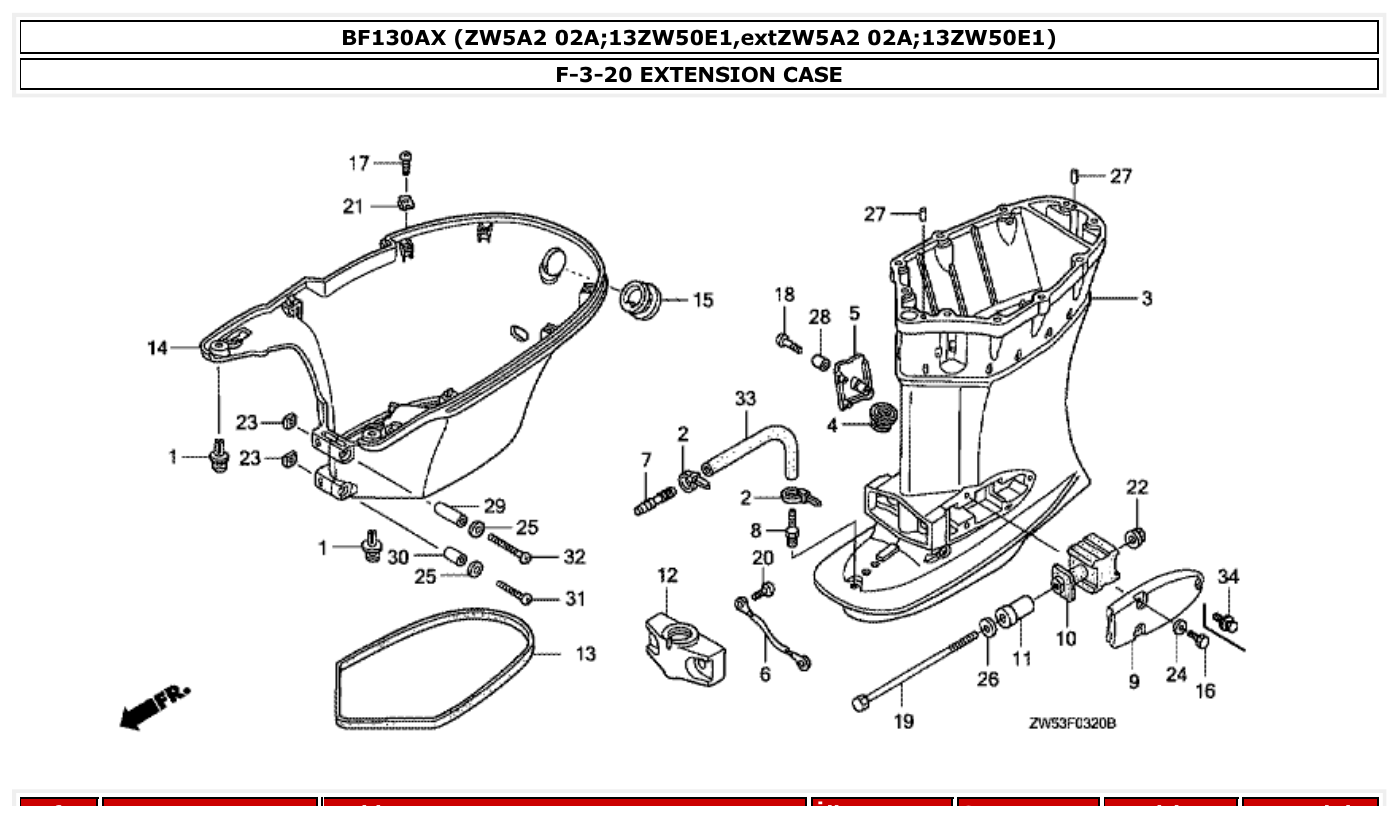

Honda BF130AX EXTENSION CASE parts diagram
Fig. F-3-20 — EXTENSION CASE
34 items

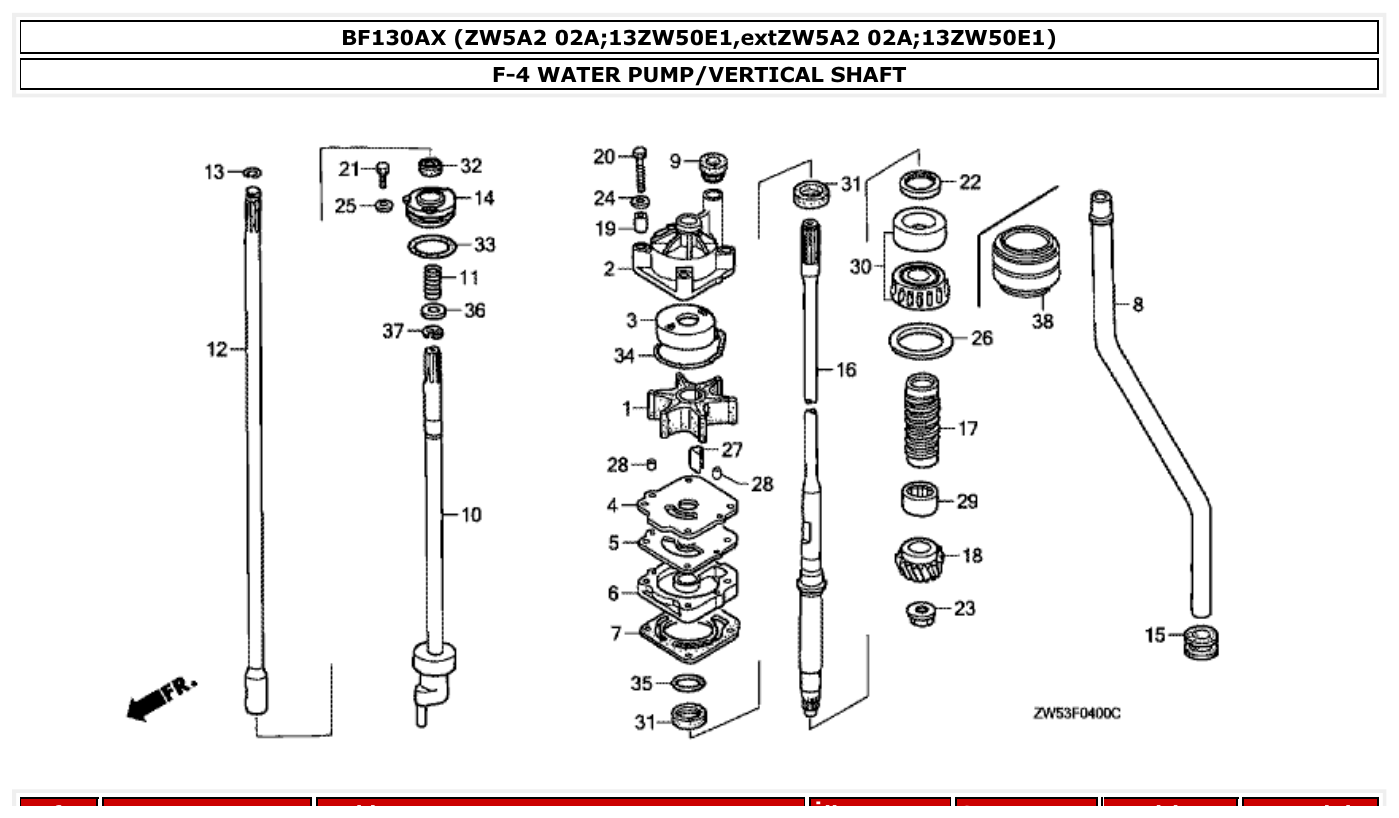

Honda BF130AX WATER PUMP/VERTICAL SHAFT parts diagram
Fig. F-4 — WATER PUMP/VERTICAL SHAFT
43 items · 2 available products

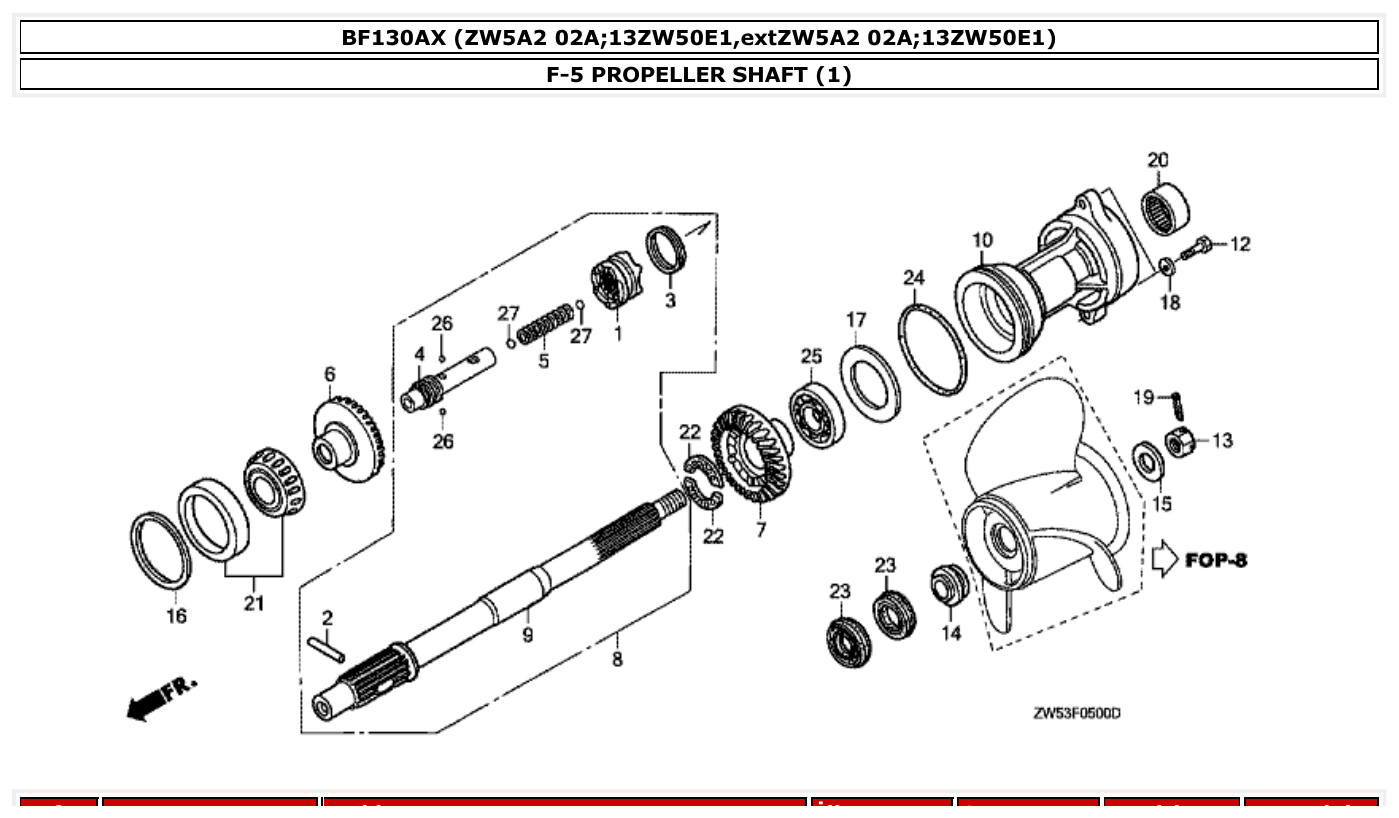

Honda BF130AX PROPELLER SHAFT (1) parts diagram
Fig. F-5 — PROPELLER SHAFT (1)
35 items · 1 available products

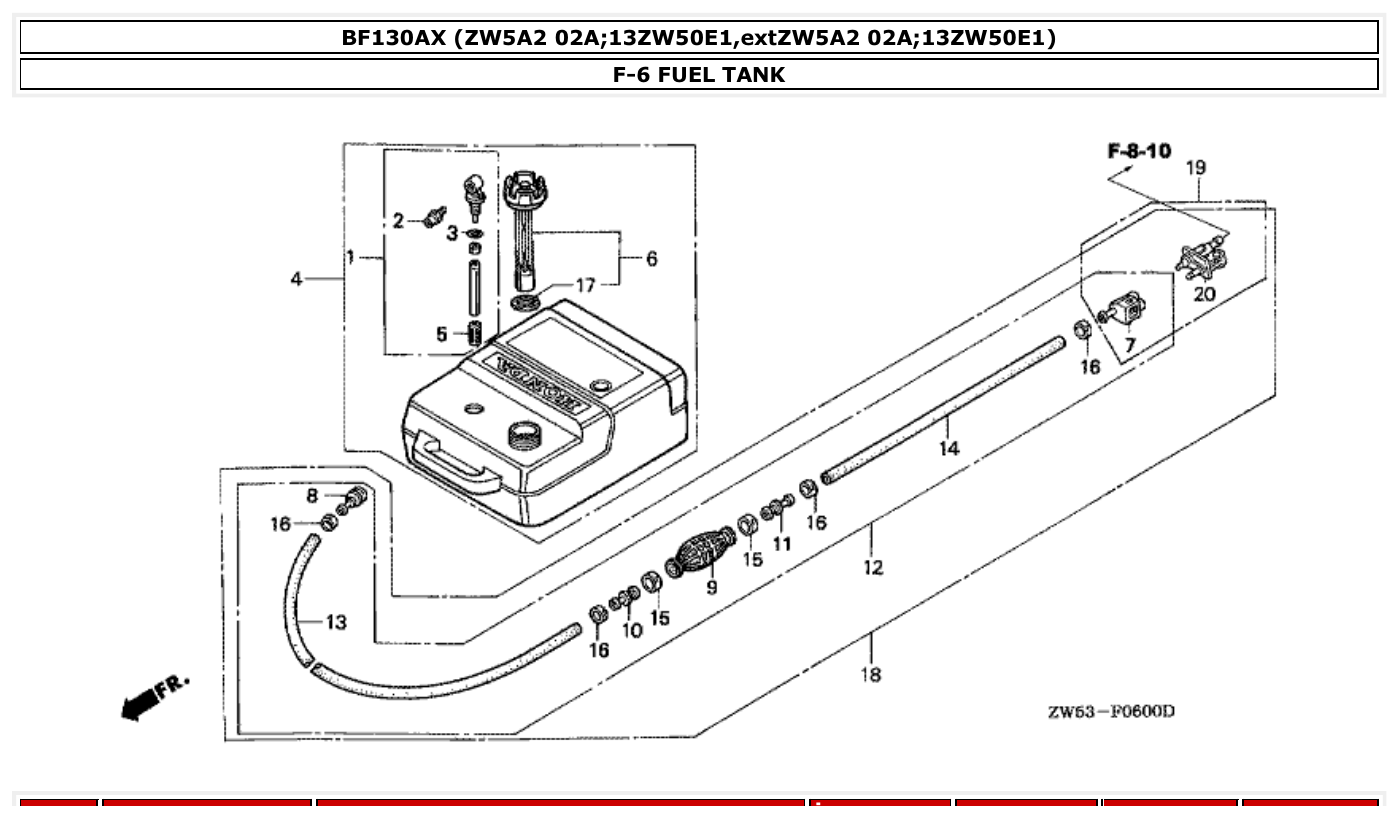

Honda BF130AX FUEL TANK parts diagram
Fig. F-6 — FUEL TANK
21 items · 2 available products
Honda BF130AX CONTROL CABLE parts diagram

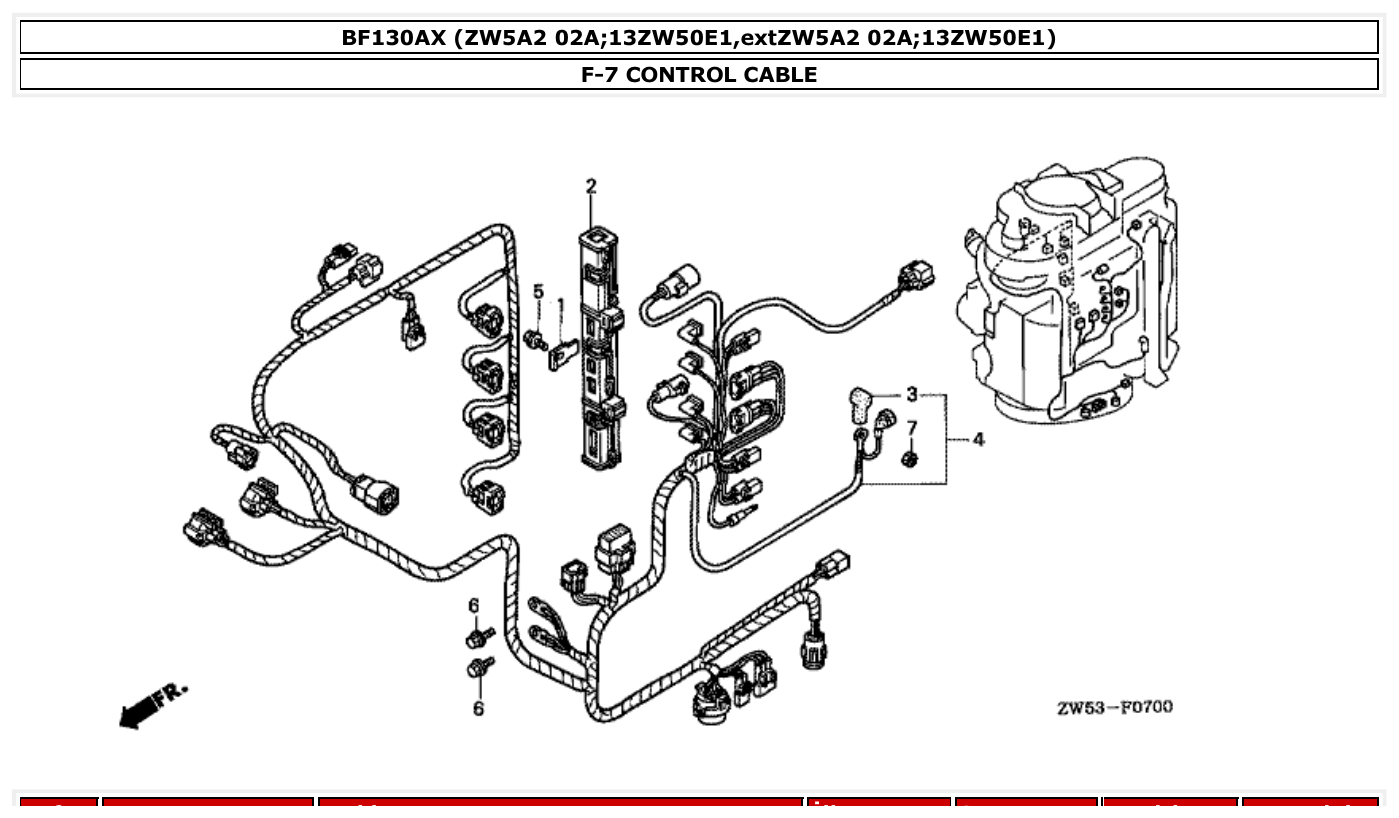

Fig. F-7 — CONTROL CABLE
7 items

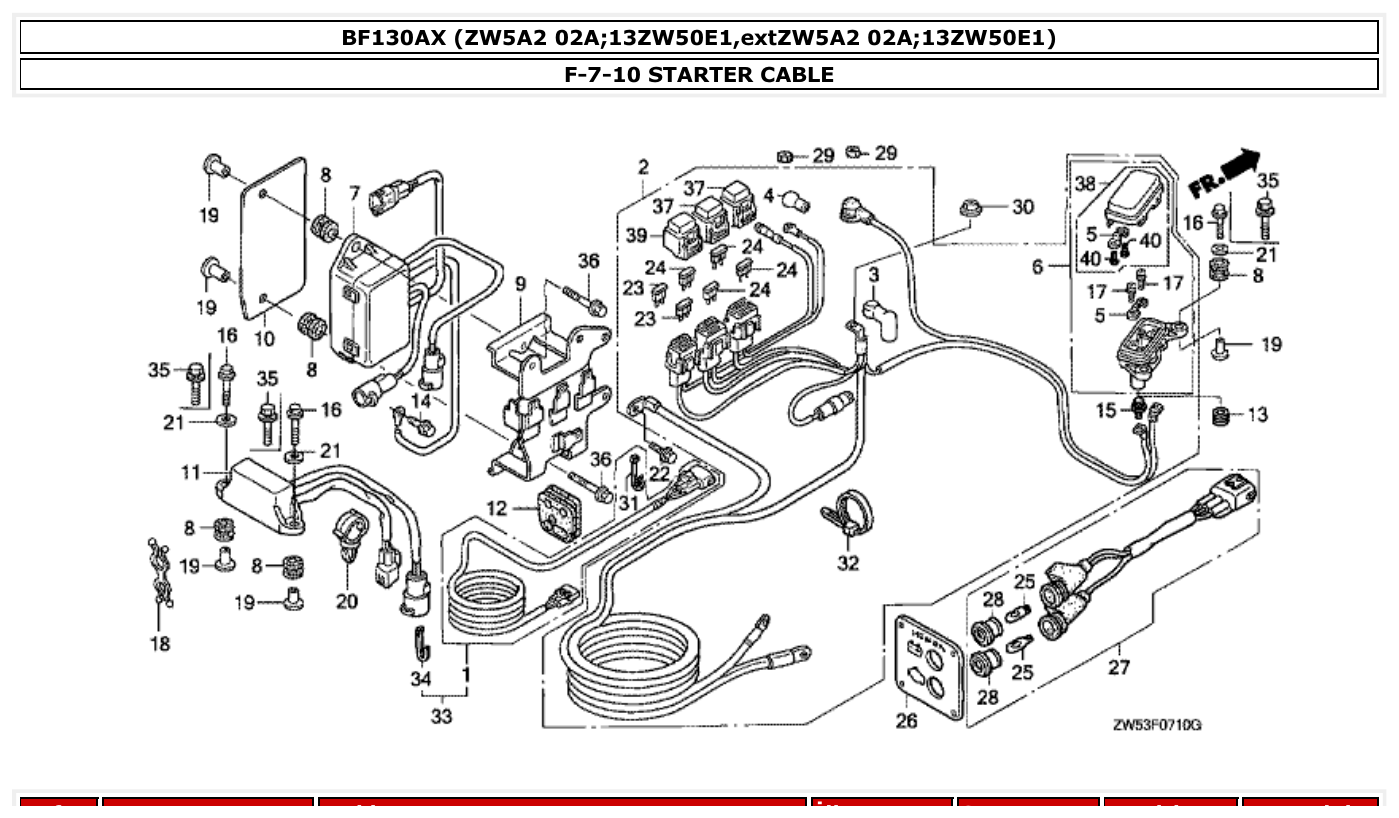

Honda BF130AX STARTER CABLE parts diagram
Fig. F-7-10 — STARTER CABLE
37 items

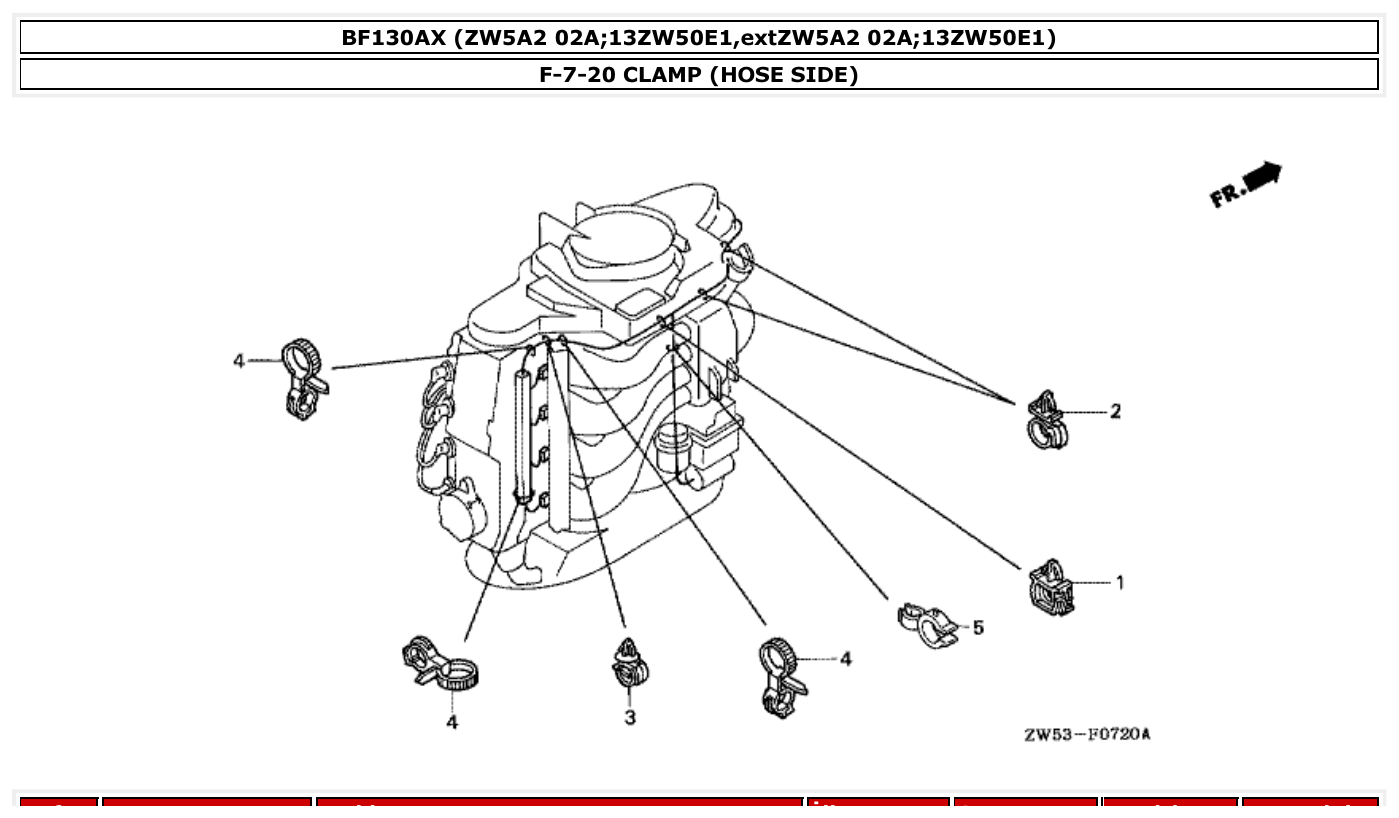

Honda BF130AX CLAMP (HOSE SIDE) parts diagram
Fig. F-7-20 — CLAMP (HOSE SIDE)
5 items
Honda BF130AX CLAMP (FUSE SIDE) parts diagram

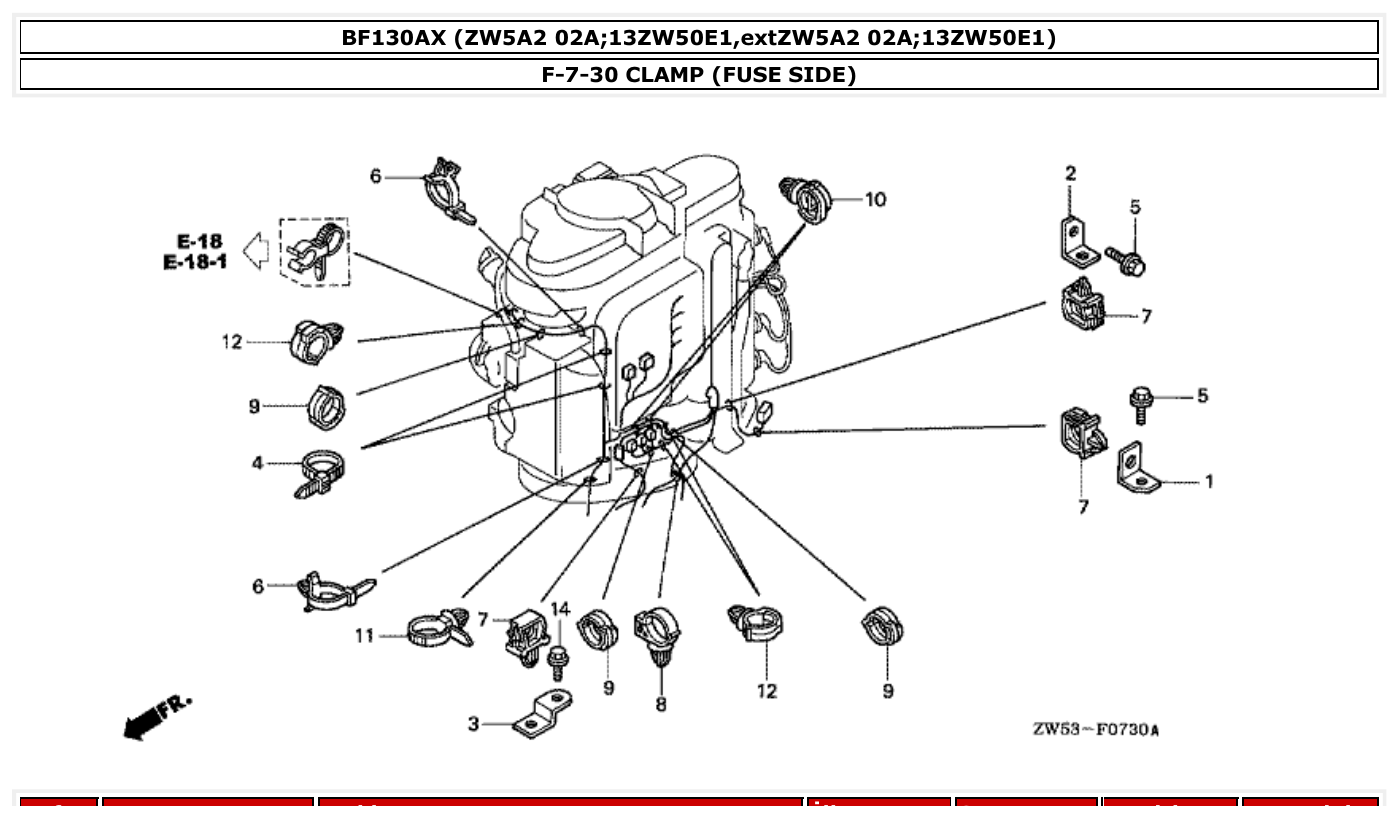

Fig. F-7-30 — CLAMP (FUSE SIDE)
13 items

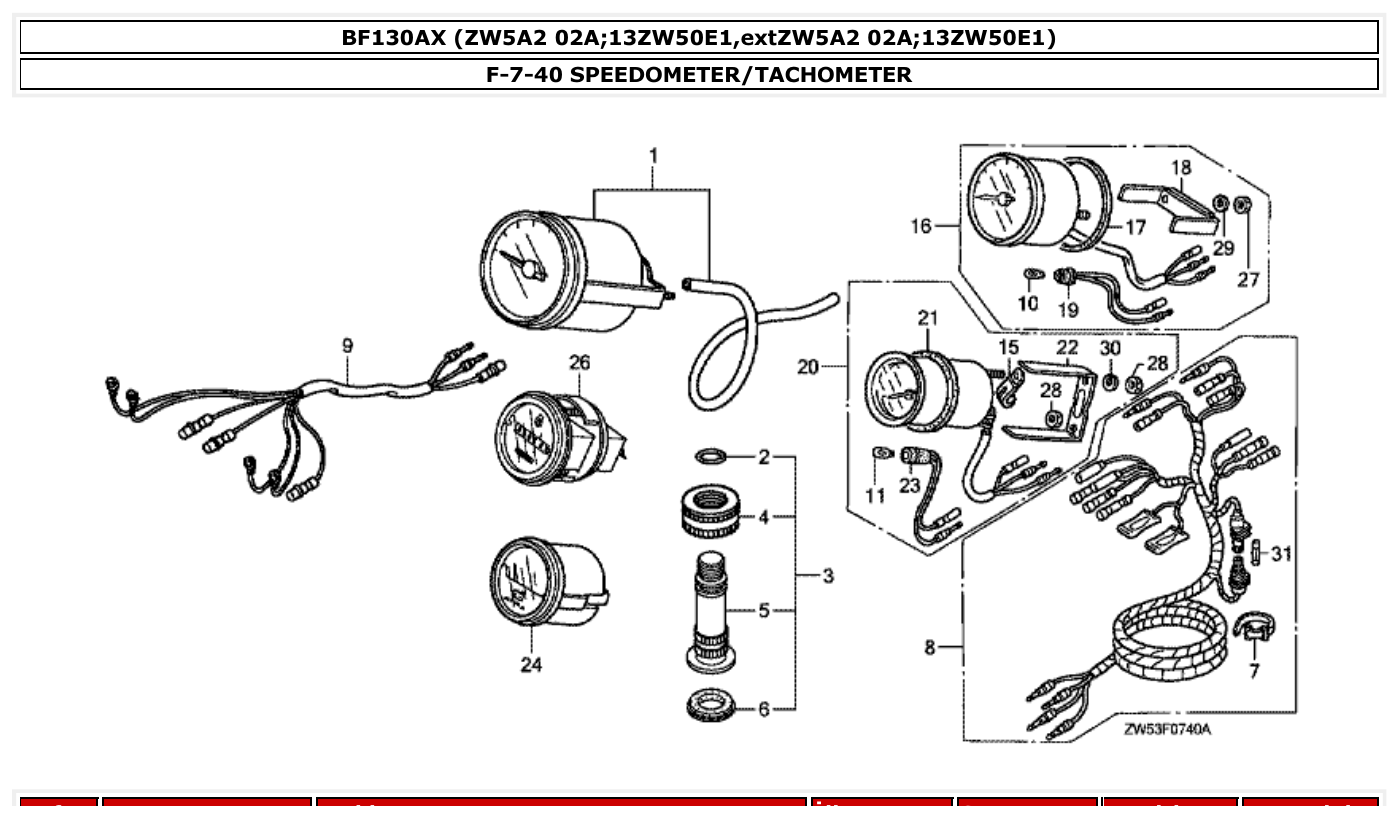

Honda BF130AX SPEEDOMETER/TACHOMETER parts diagram
Fig. F-7-40 — SPEEDOMETER/TACHOMETER
27 items
Honda BF130AX ENGINE COVER parts diagram

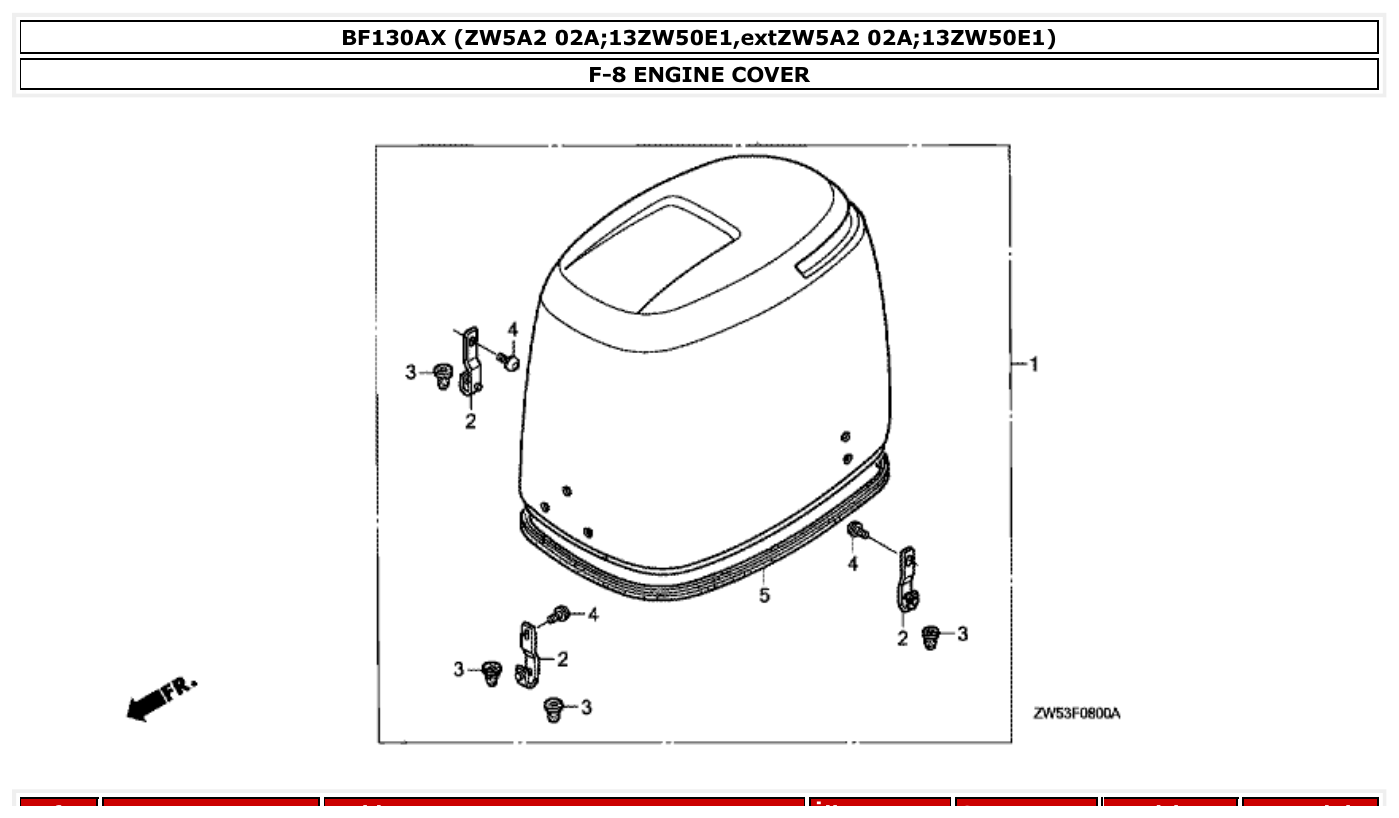

Fig. F-8 — ENGINE COVER
5 items

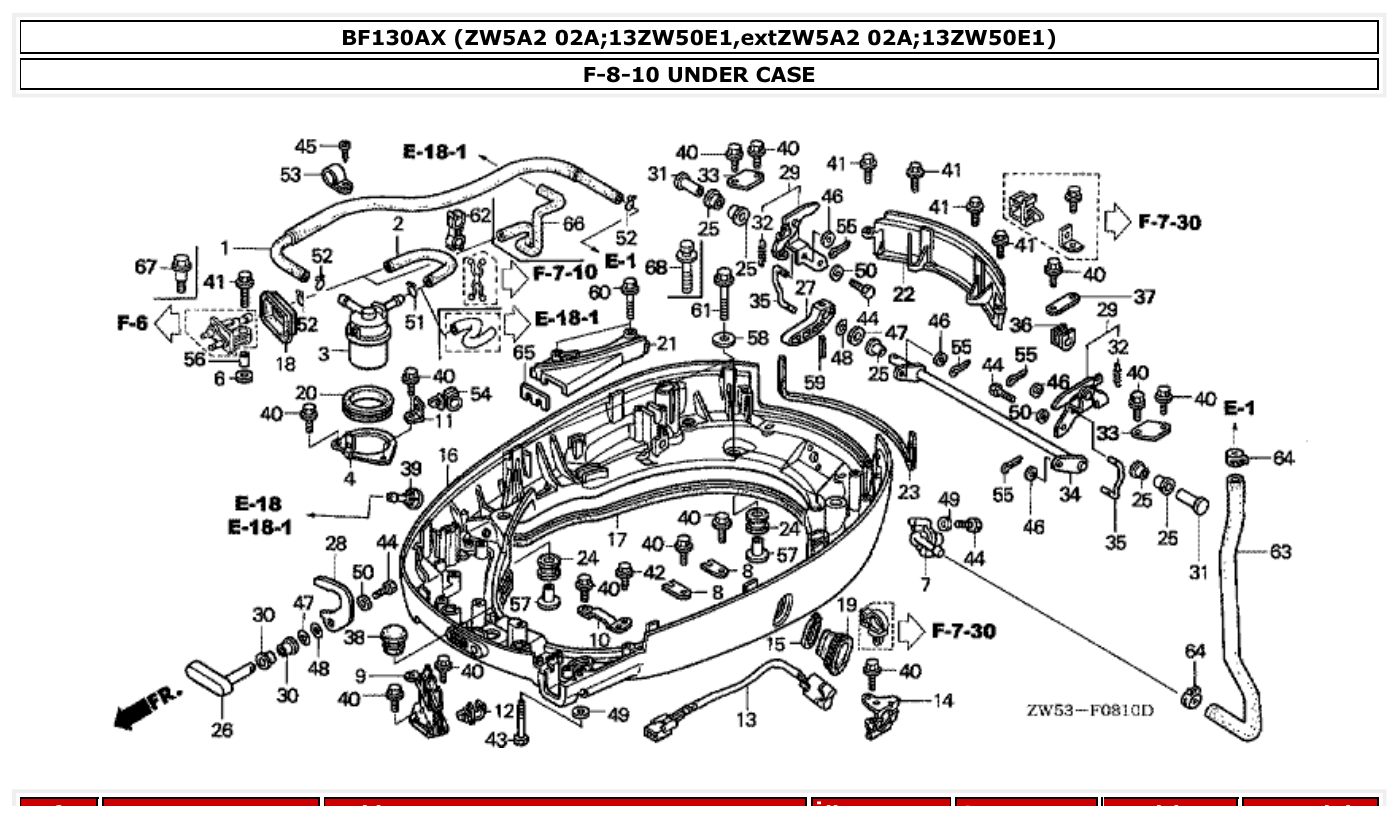

Honda BF130AX UNDER CASE parts diagram
Fig. F-8-10 — UNDER CASE
65 items
Honda BF130AX MOUNT CASE parts diagram

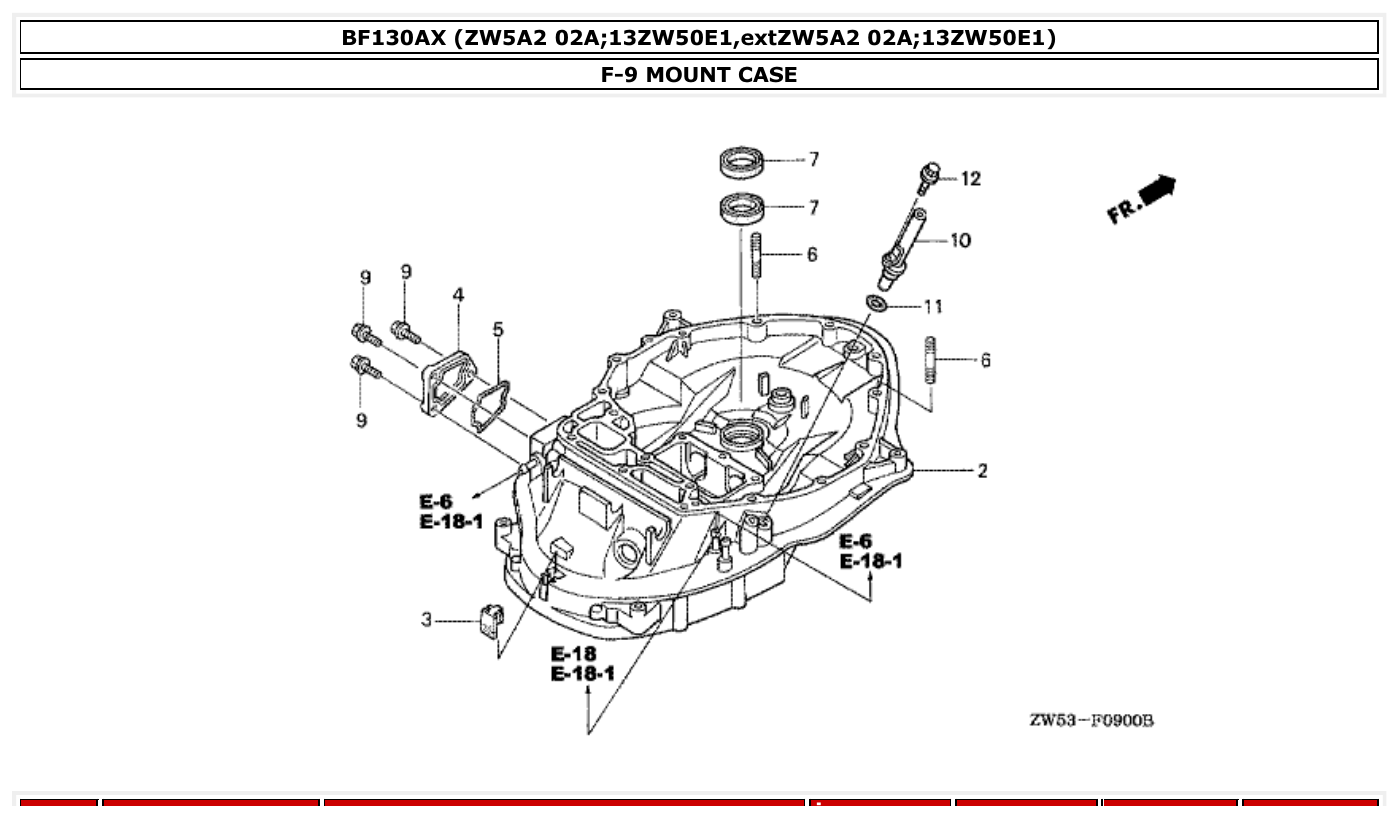

Fig. F-9 — MOUNT CASE
10 items
