Honda BF90AV Parts Catalog

Honda BF90AV Outboard parts and diagrams

Honda BF90AV outboard parts catalog includes TIMING BELT, CARBURETOR, THROTTLE CAM, SILENCER COVER, A.C. GENERATOR, CYLINDER HEAD, IGNITION COIL/C.D.I. UNIT, STARTER MOTOR, CYLINDER BLOCK, THERMOSTAT, OIL PUMP/EXHAUST PIPE, MOUNT CASE/OIL PAN, CRANKSHAFT/PISTON, CAMSHAFT/VALVE, STERN BRACKET/SWIVEL CASE, POWER TRIM-TILT/DAMPER, MARK, TOOL. Open a section to view exploded diagrams, reference numbers, OEM article numbers, quantities and matched Marmoom Marine store products.

11 linked store products are available across 32 catalog sections. 1068 catalog rows are listed for this model. Confirm the exact model, serial range and year before ordering marine engine parts.

Honda BF90AV TIMING BELT parts diagram

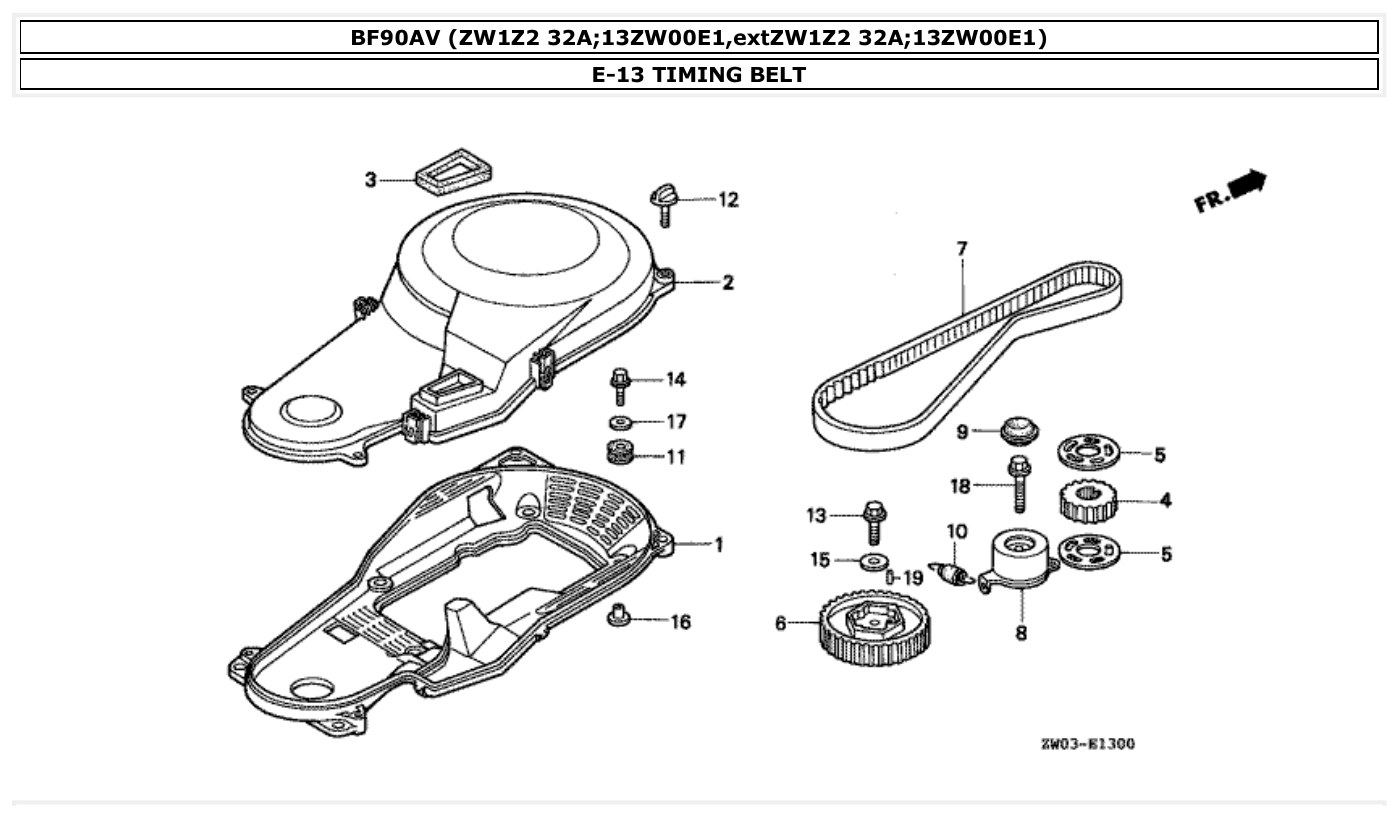

Fig. E-13 — TIMING BELT
20 items · 1 available products

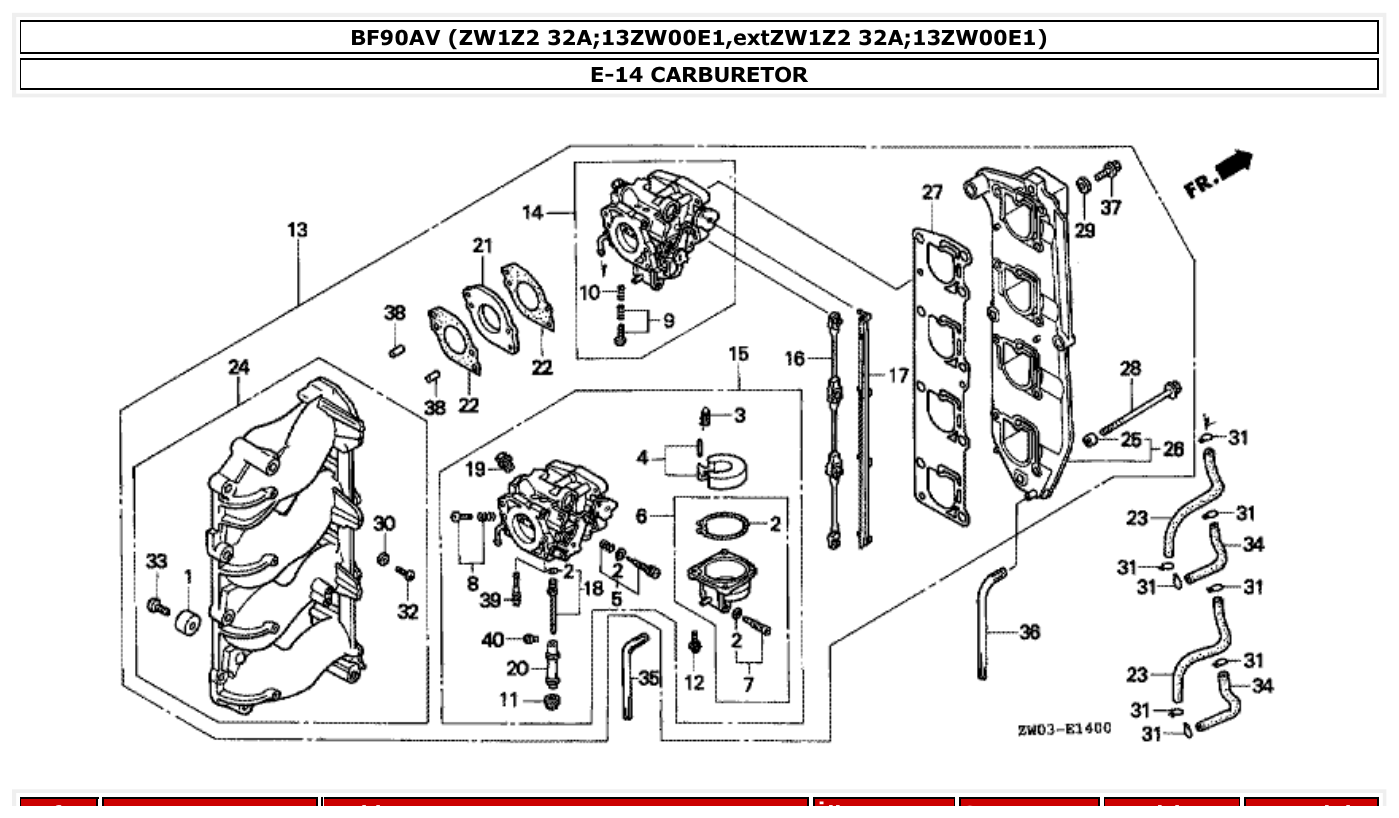

Honda BF90AV CARBURETOR parts diagram
Fig. E-14 — CARBURETOR
46 items · 2 available products

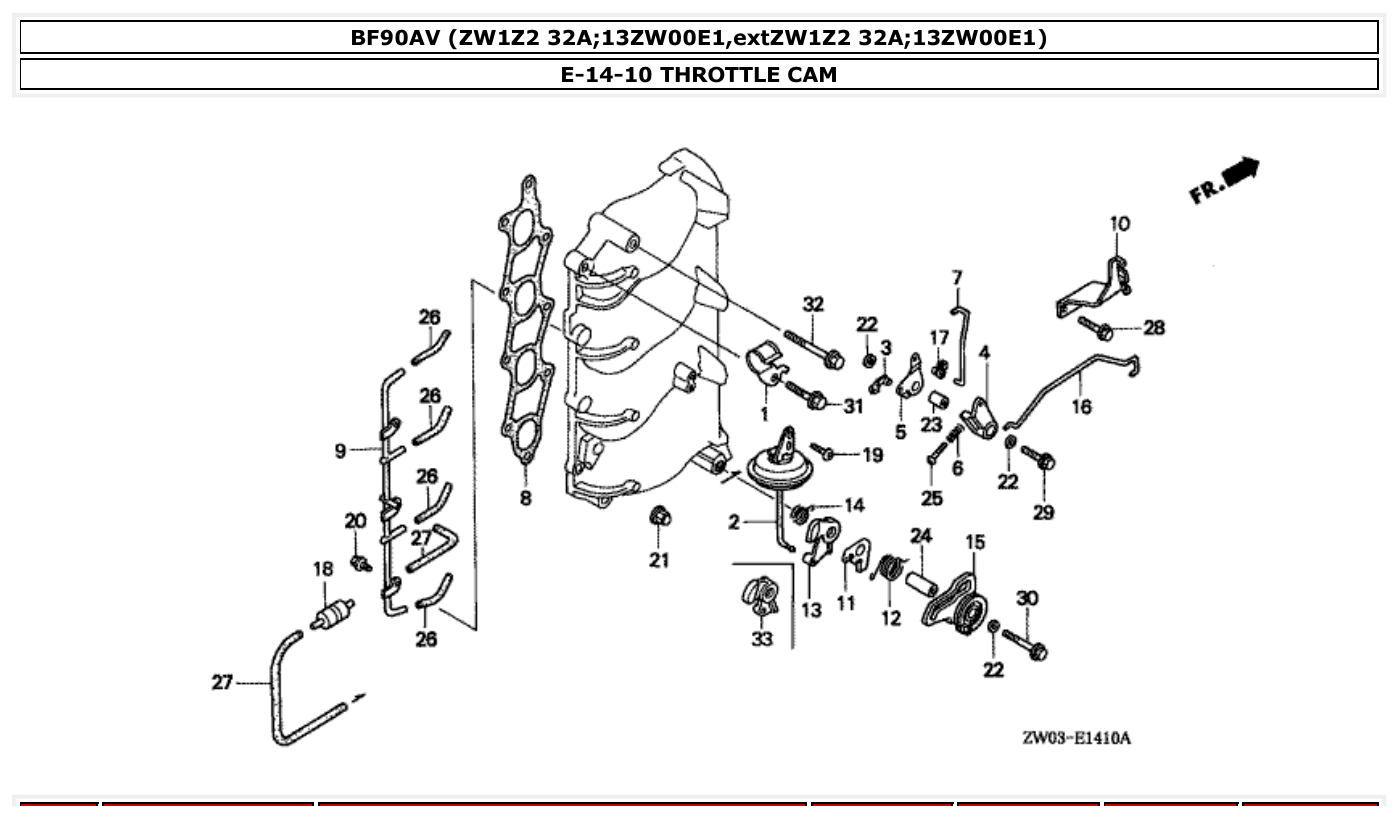

Honda BF90AV THROTTLE CAM parts diagram
Fig. E-14-10 — THROTTLE CAM
32 items

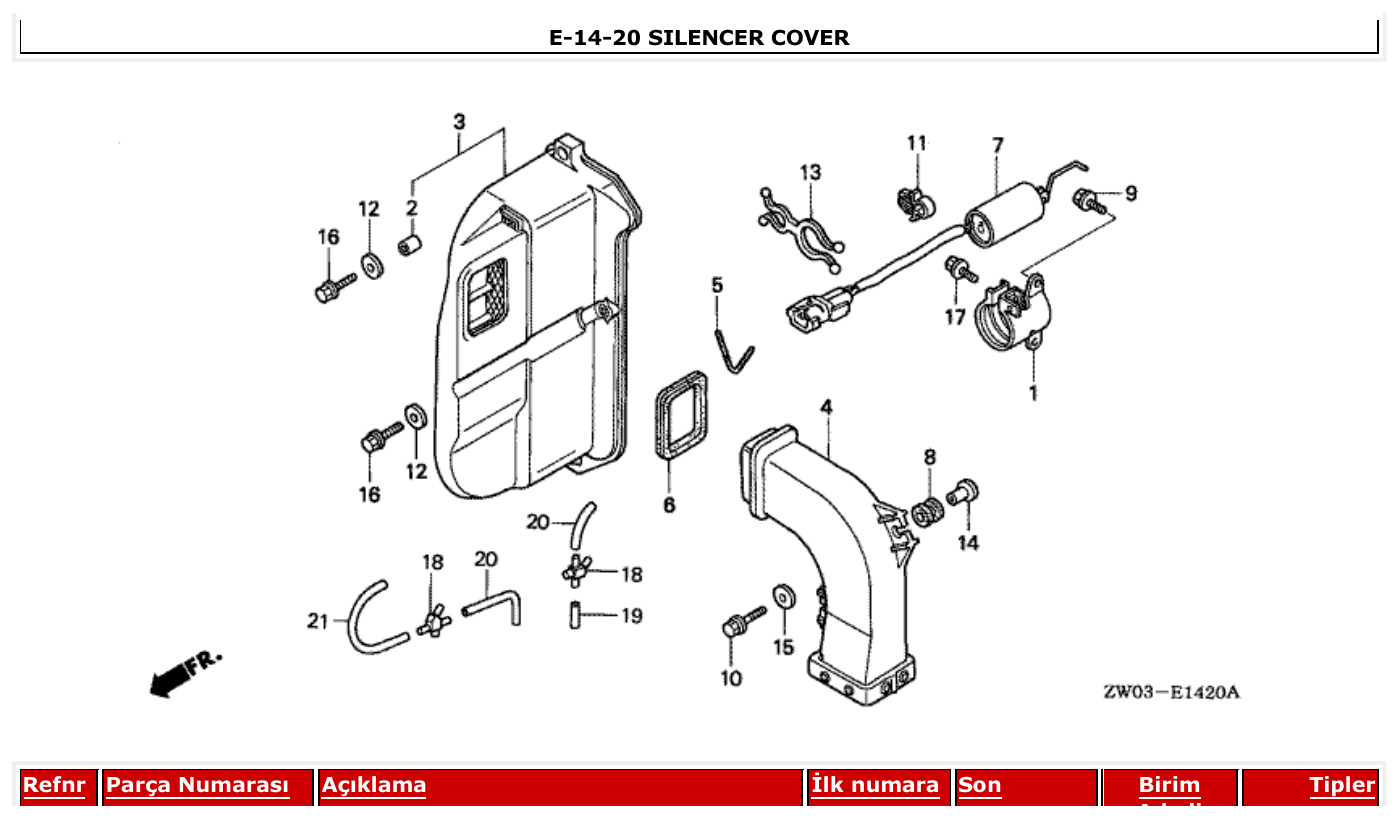

Honda BF90AV SILENCER COVER parts diagram
Fig. E-14-20 — SILENCER COVER
19 items

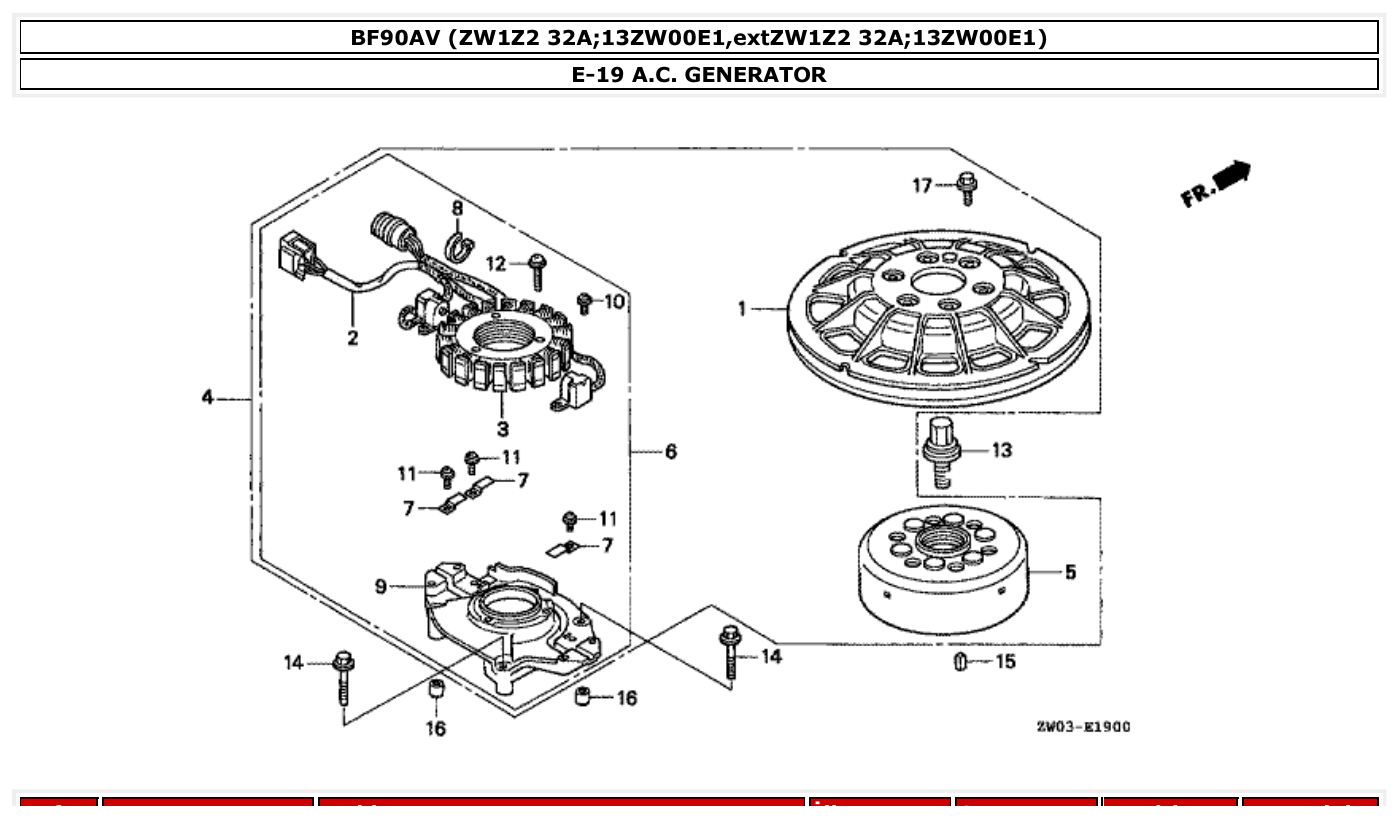

Honda BF90AV A.C. GENERATOR parts diagram
Fig. E-19 — A.C. GENERATOR
17 items

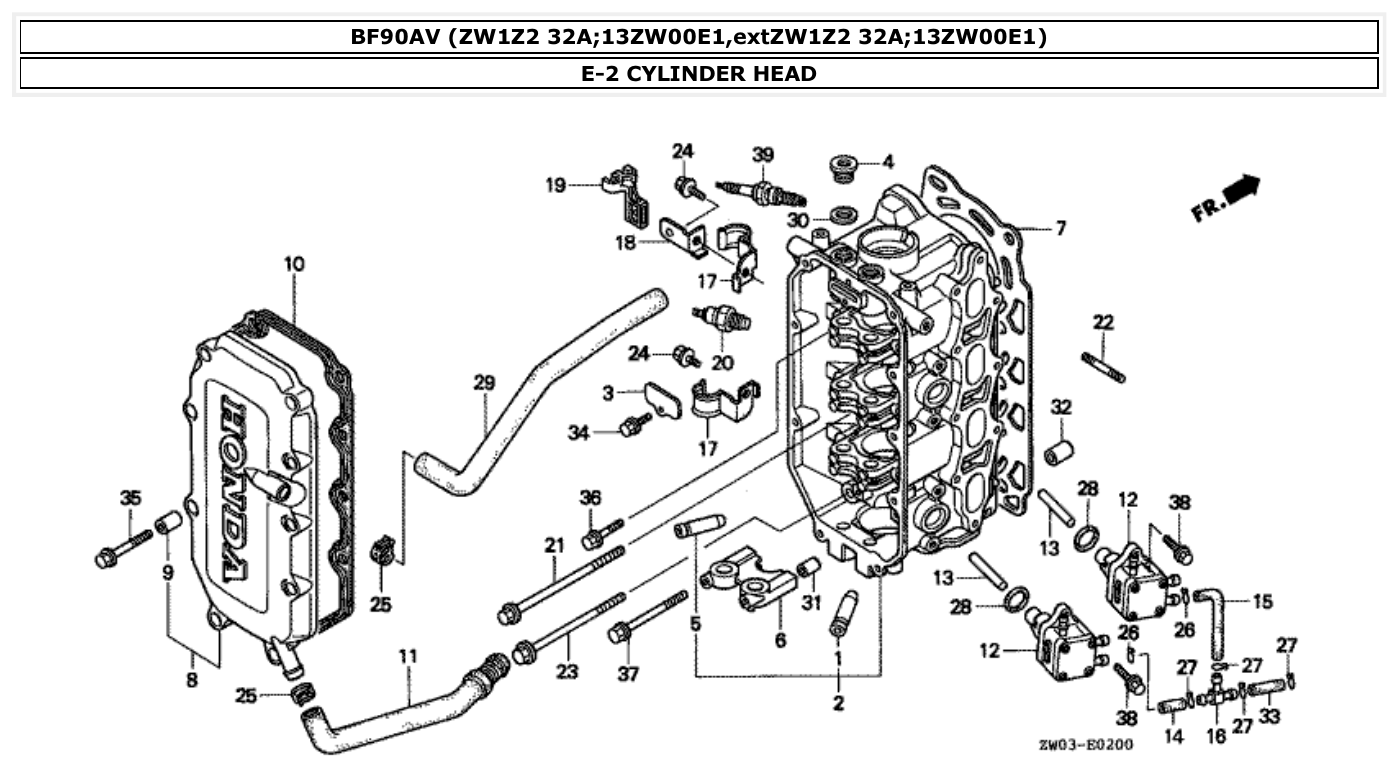

Honda BF90AV CYLINDER HEAD parts diagram
Fig. E-2 — CYLINDER HEAD
40 items · 1 available products

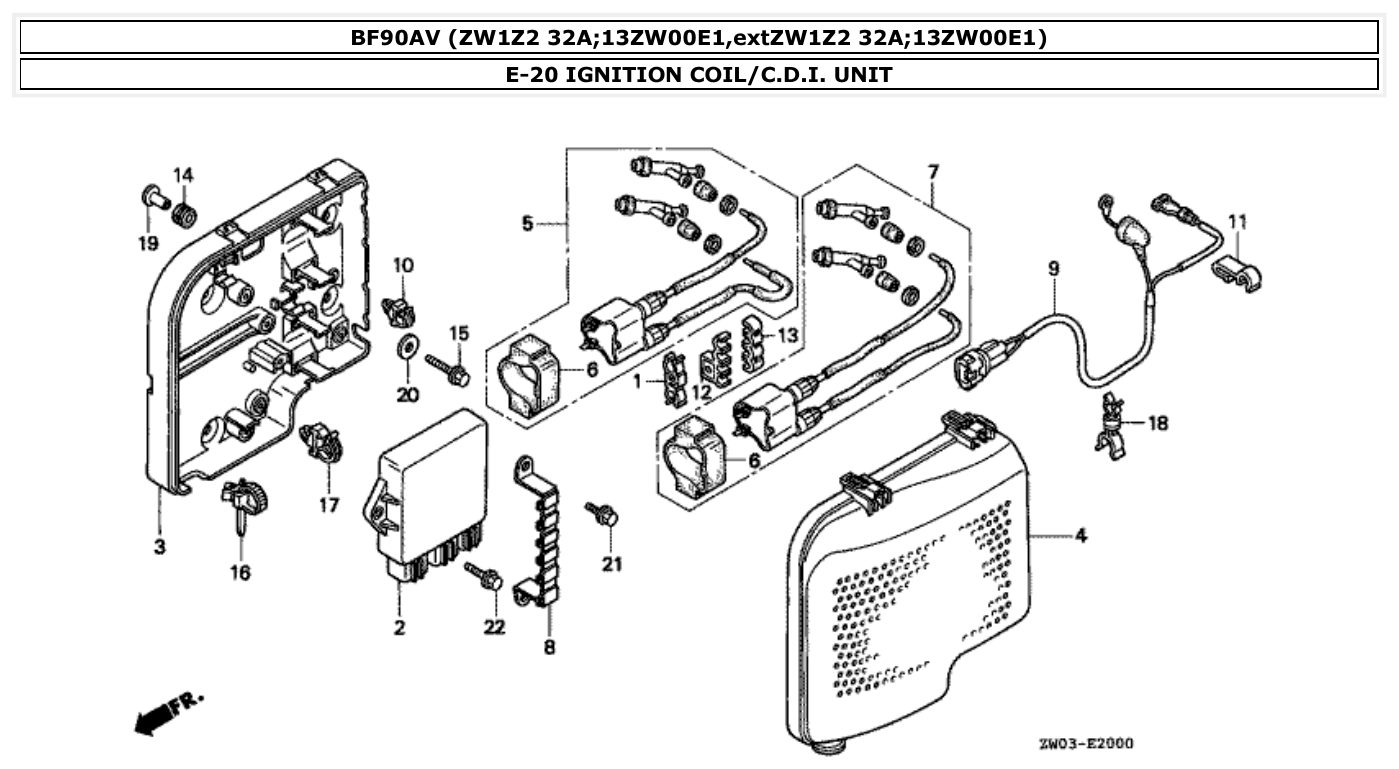

Honda BF90AV IGNITION COIL/C.D.I. UNIT parts diagram
Fig. E-20 — IGNITION COIL/C.D.I. UNIT
22 items
Honda BF90AV STARTER MOTOR parts diagram

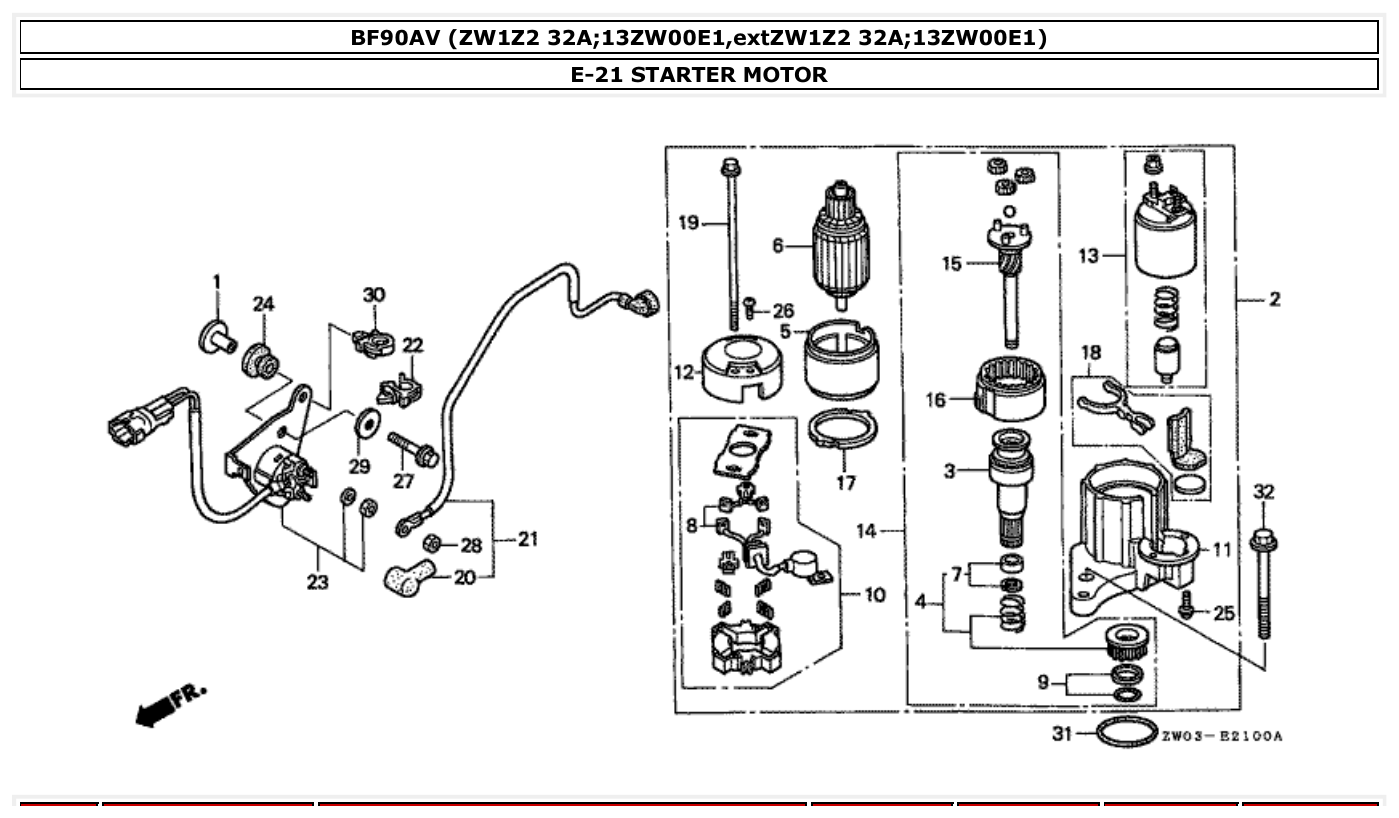

Fig. E-21 — STARTER MOTOR
33 items

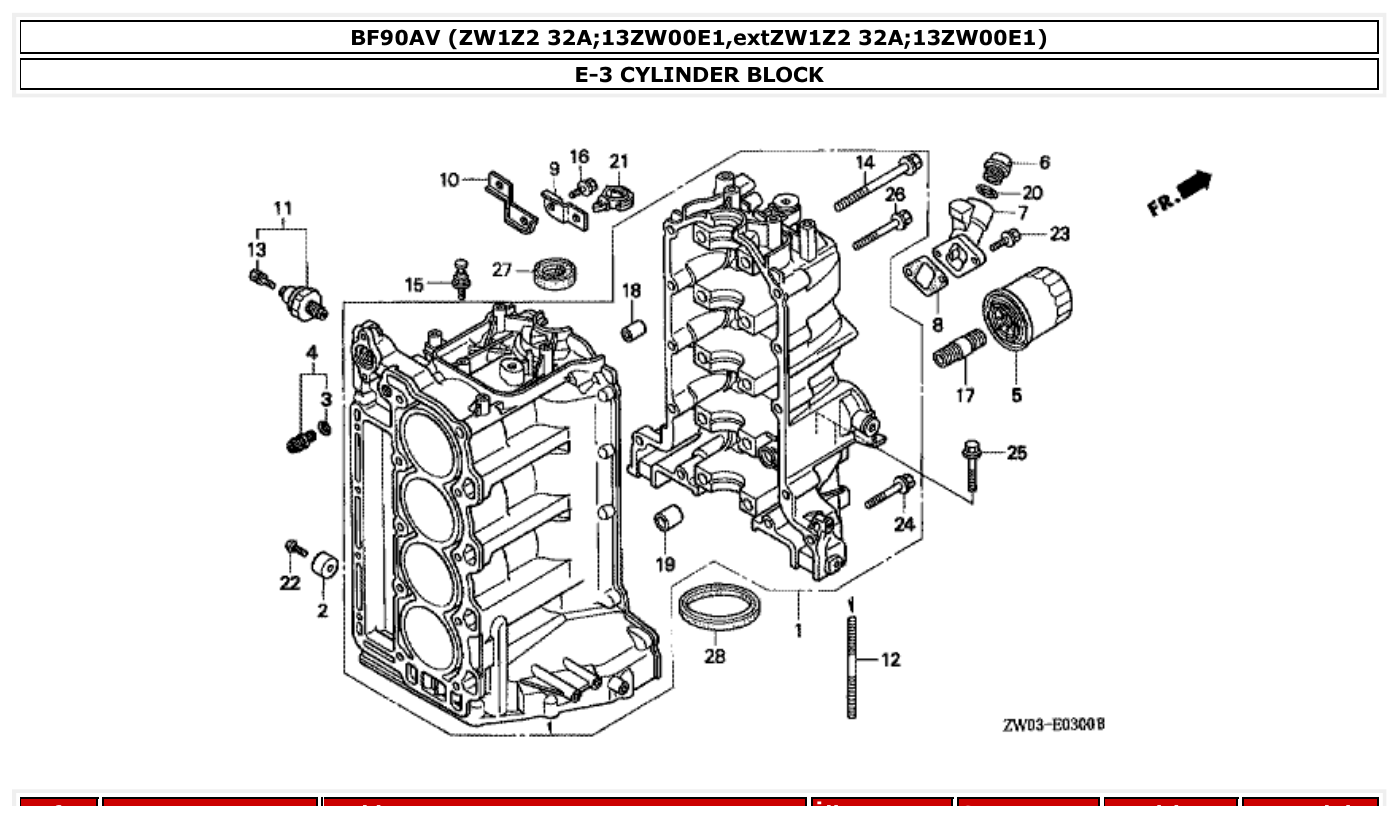

Honda BF90AV CYLINDER BLOCK parts diagram
Fig. E-3 — CYLINDER BLOCK
28 items
Honda BF90AV THERMOSTAT parts diagram

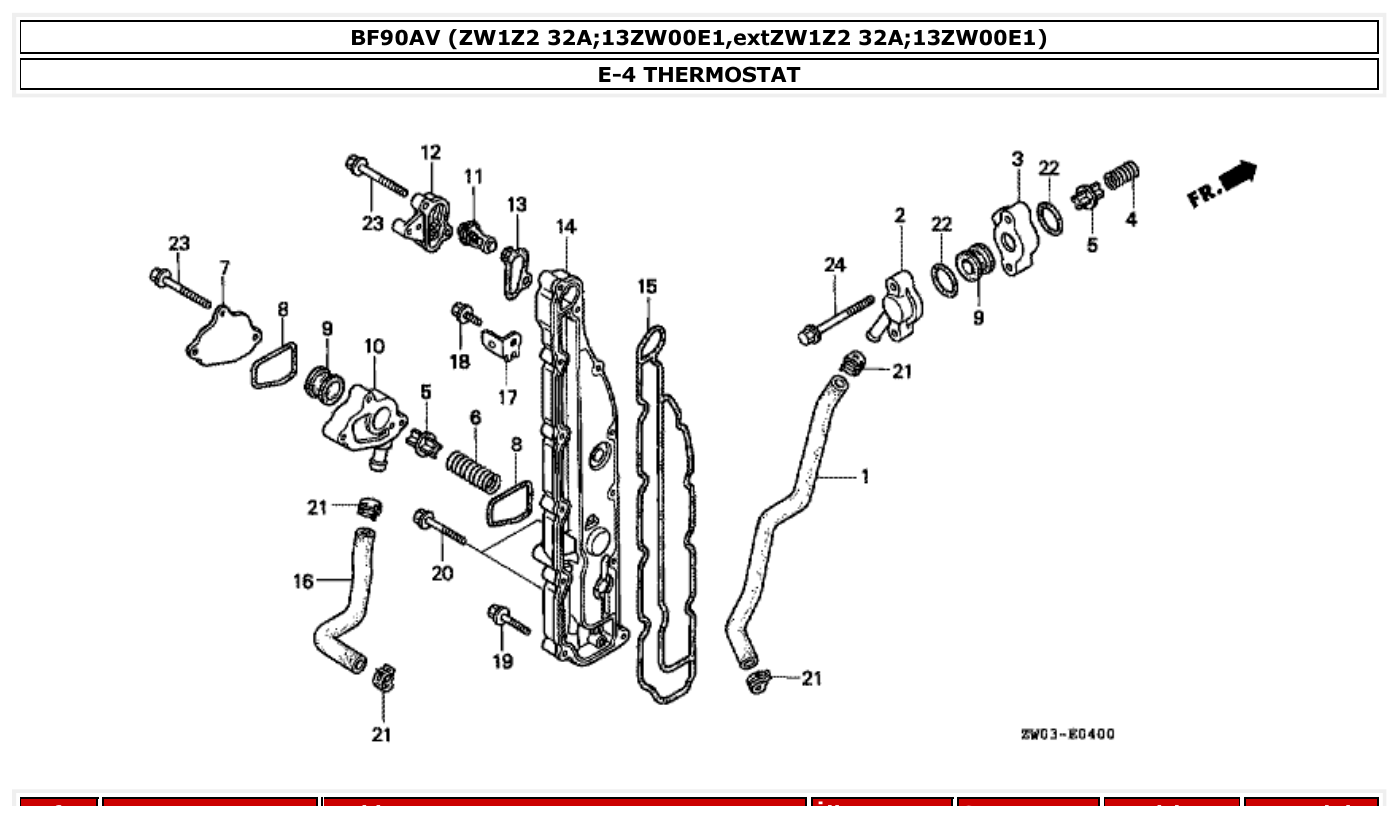

Fig. E-4 — THERMOSTAT
25 items

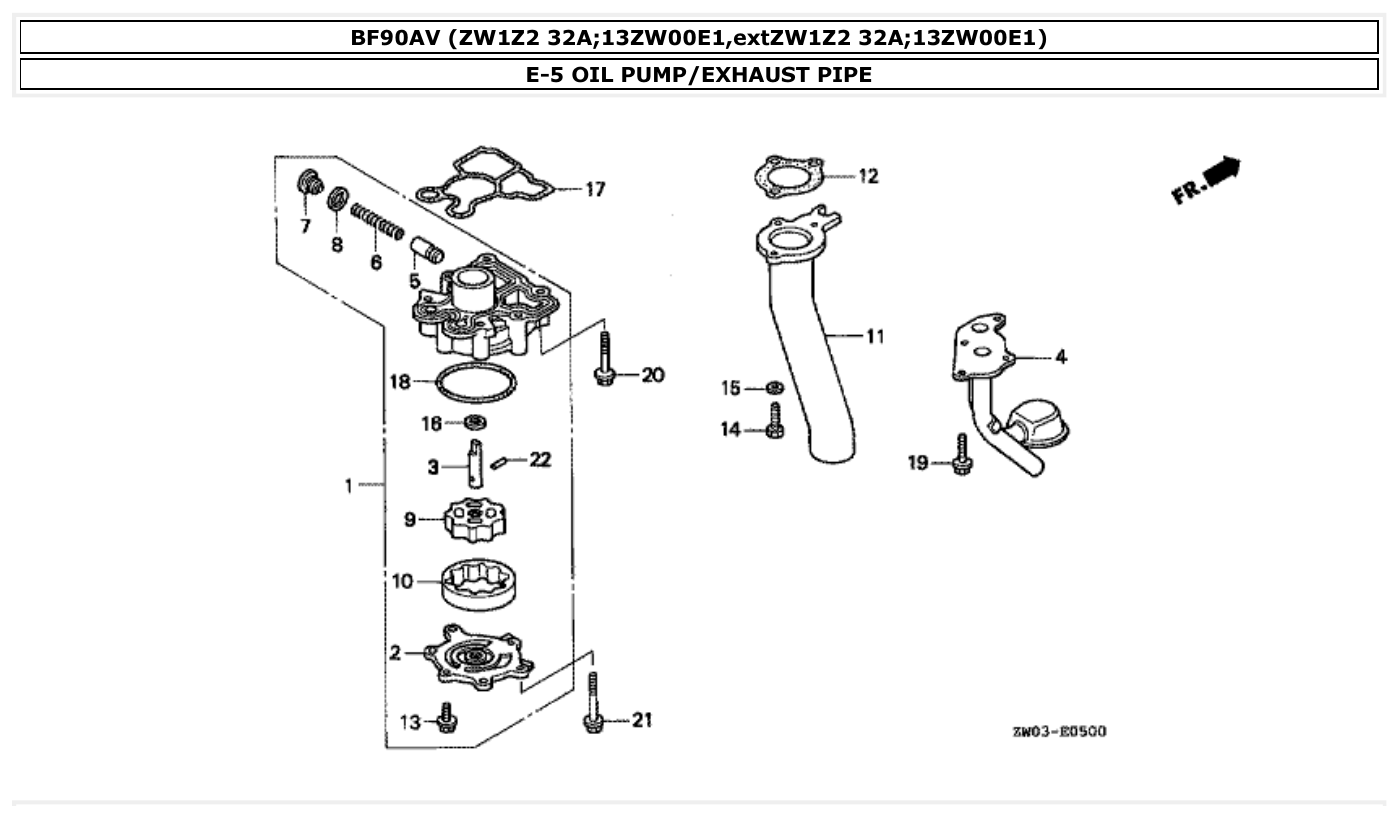

Honda BF90AV OIL PUMP/EXHAUST PIPE parts diagram
Fig. E-5 — OIL PUMP/EXHAUST PIPE
22 items
Honda BF90AV MOUNT CASE/OIL PAN parts diagram

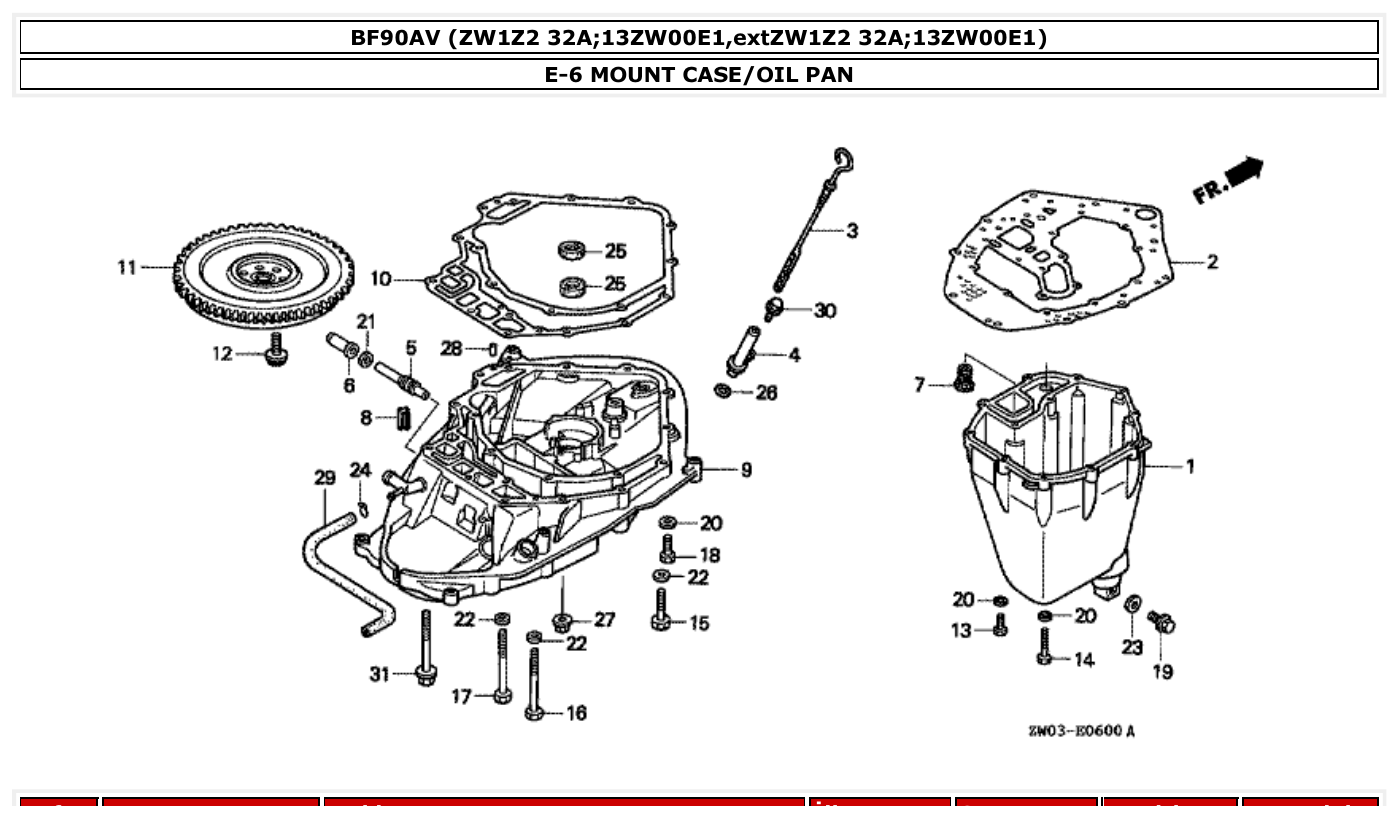

Fig. E-6 — MOUNT CASE/OIL PAN
28 items

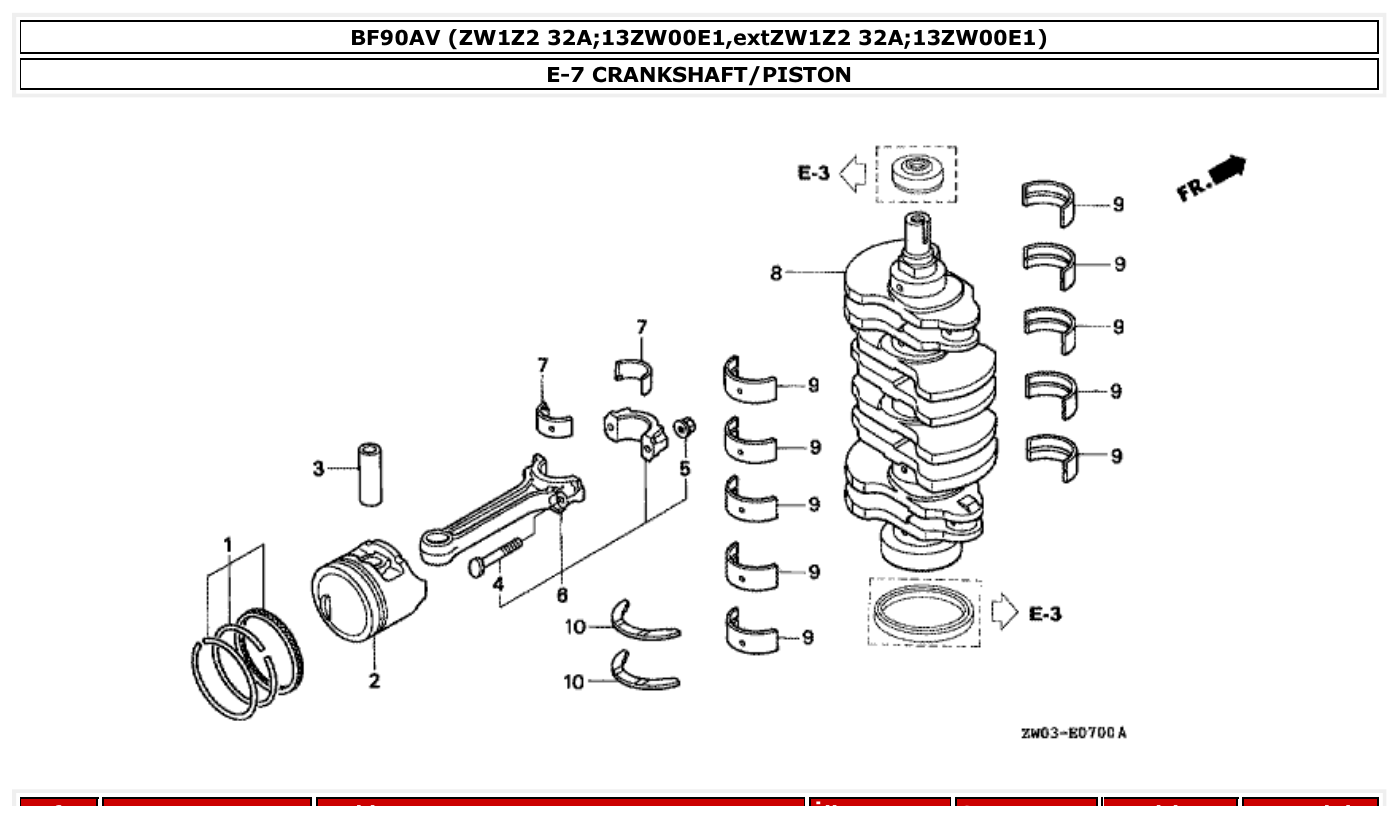

Honda BF90AV CRANKSHAFT/PISTON parts diagram
Fig. E-7 — CRANKSHAFT/PISTON
26 items · 1 available products

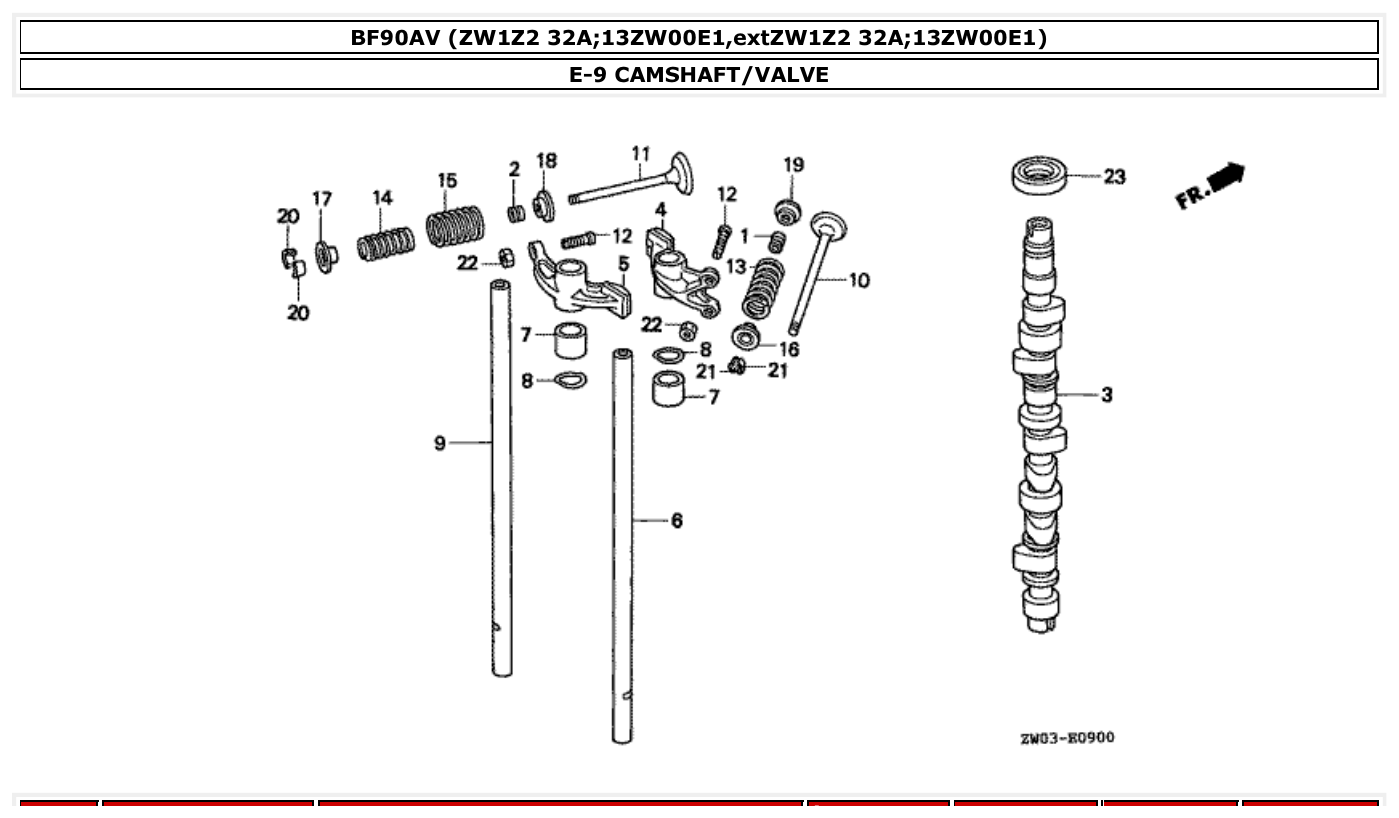

Honda BF90AV CAMSHAFT/VALVE parts diagram
Fig. E-9 — CAMSHAFT/VALVE
23 items

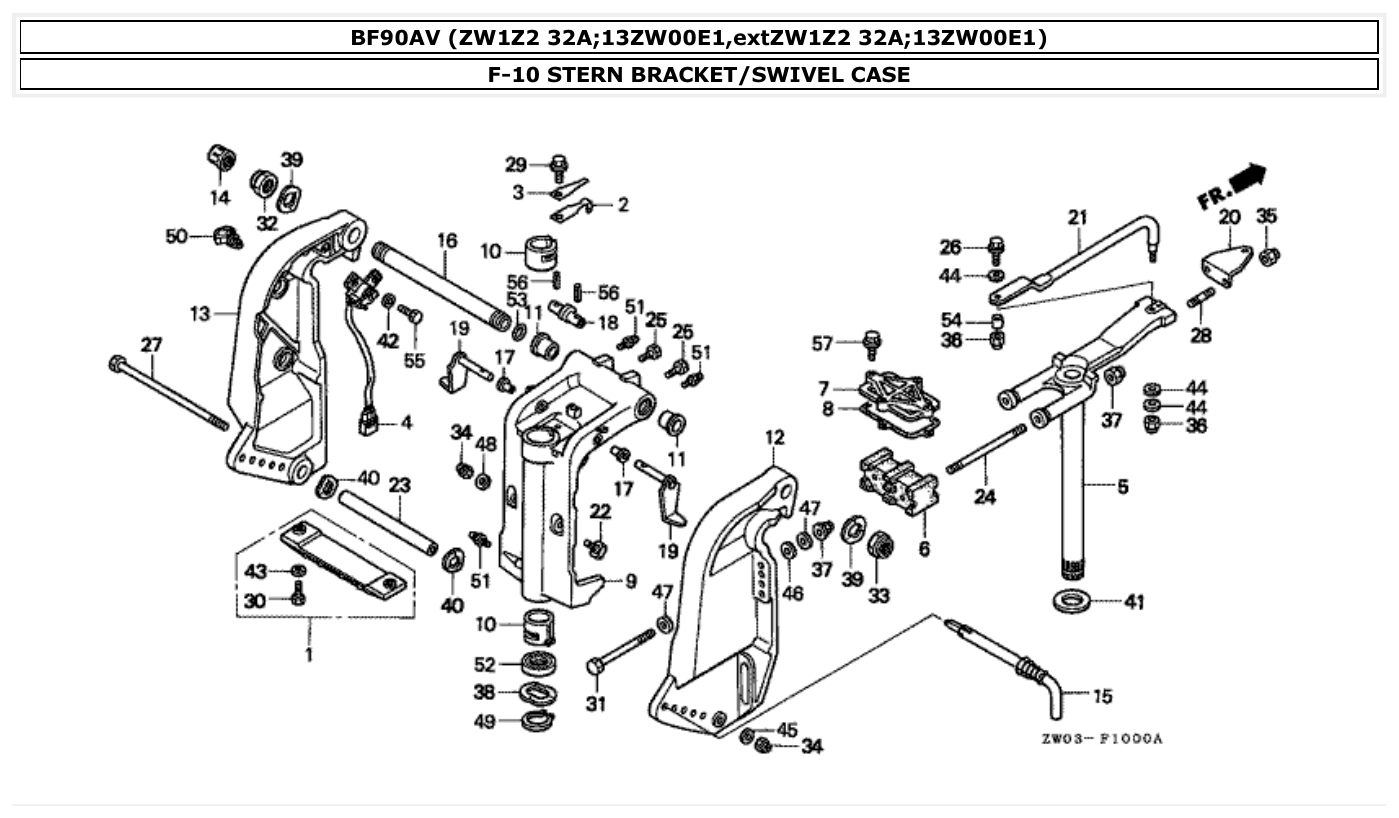

Honda BF90AV STERN BRACKET/SWIVEL CASE parts diagram
Fig. F-10 — STERN BRACKET/SWIVEL CASE
62 items · 1 available products
Honda BF90AV POWER TRIM-TILT/DAMPER parts diagram

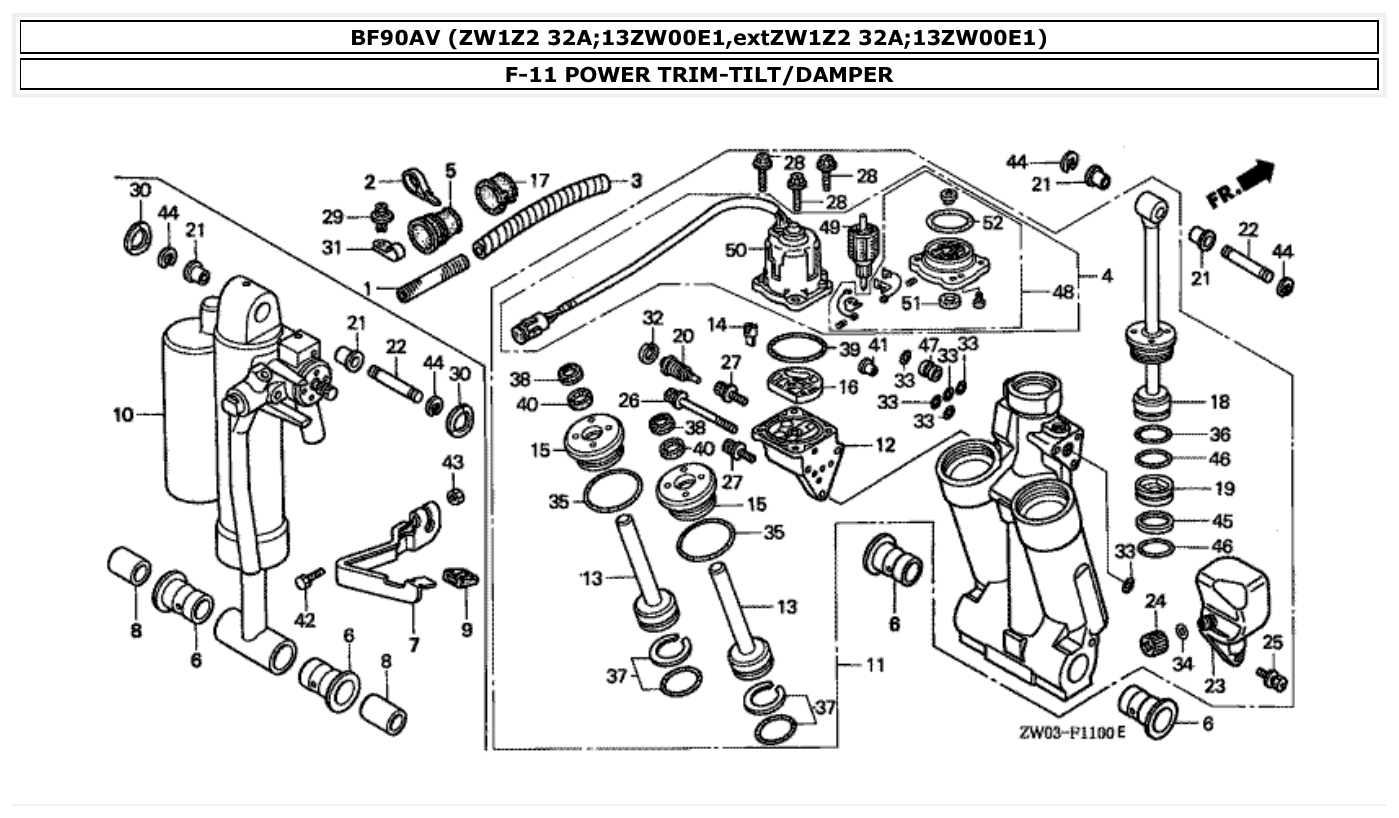

Fig. F-11 — POWER TRIM-TILT/DAMPER
49 items
Honda BF90AV MARK parts diagram

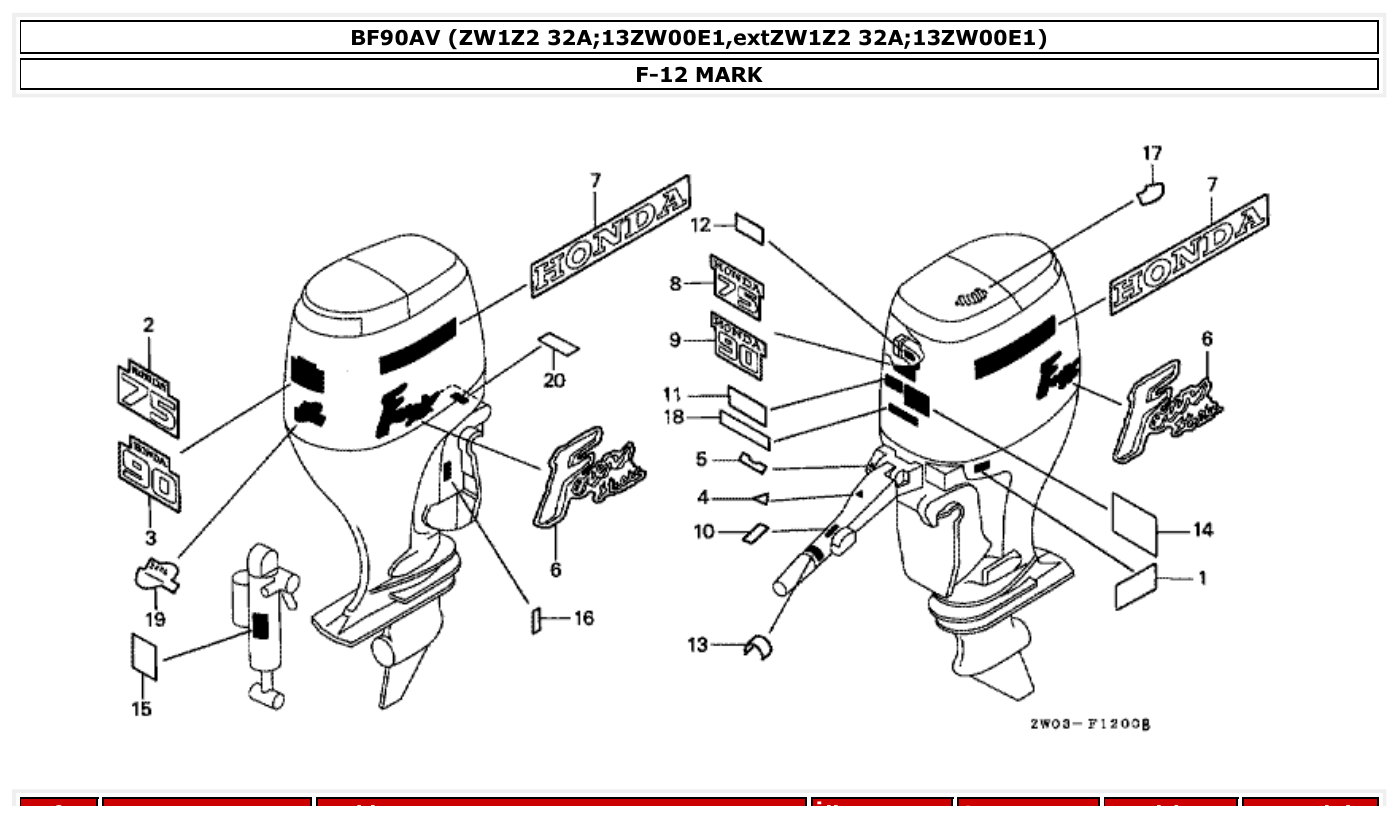

Fig. F-12 — MARK
9 items
Honda BF90AV TOOL parts diagram

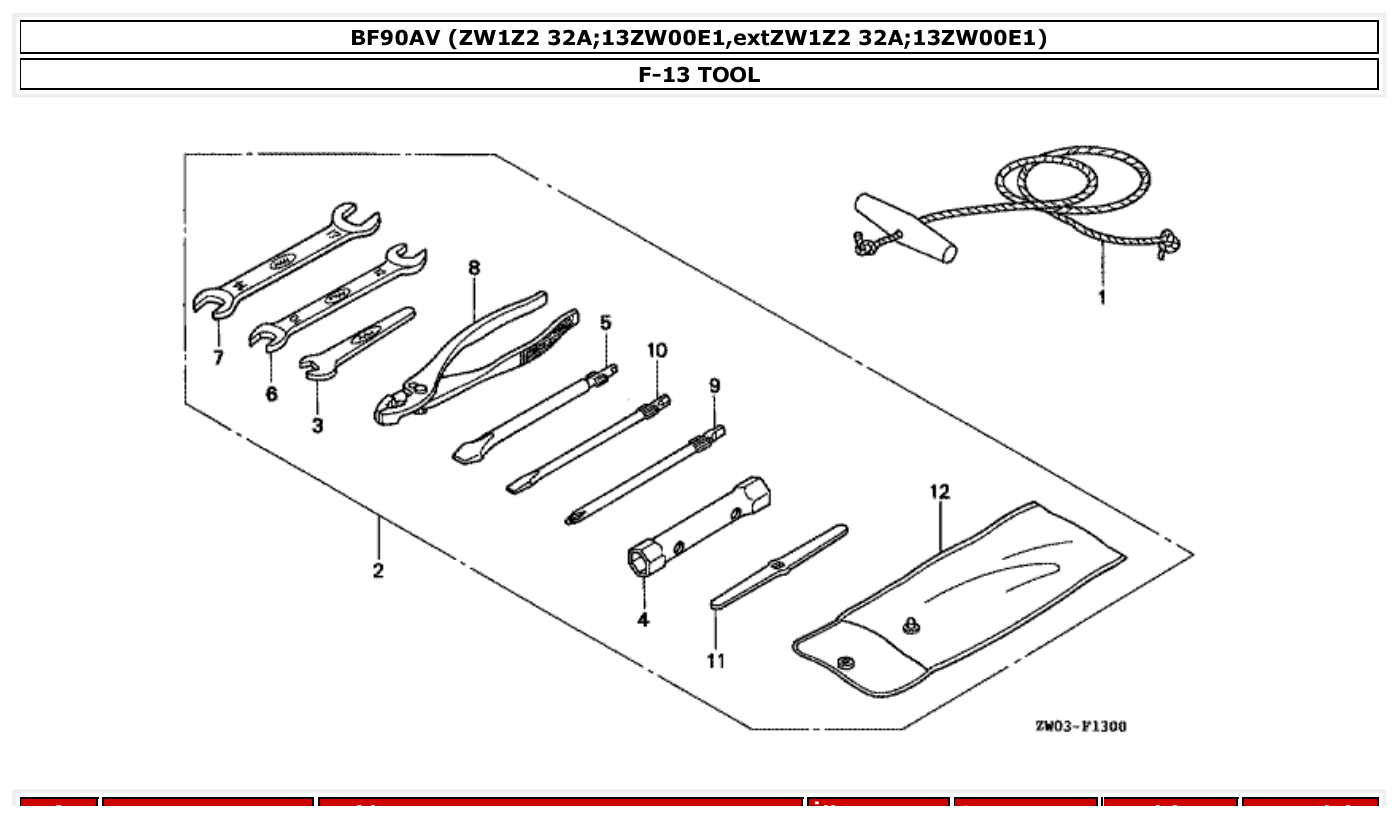

Fig. F-13 — TOOL
13 items
Honda BF90AV CONTROL PANEL parts diagram
Fig. F-14 — CONTROL PANEL
28 items
Honda BF90AV REMOTE CONTROL (SIDE MOUNT) parts diagram

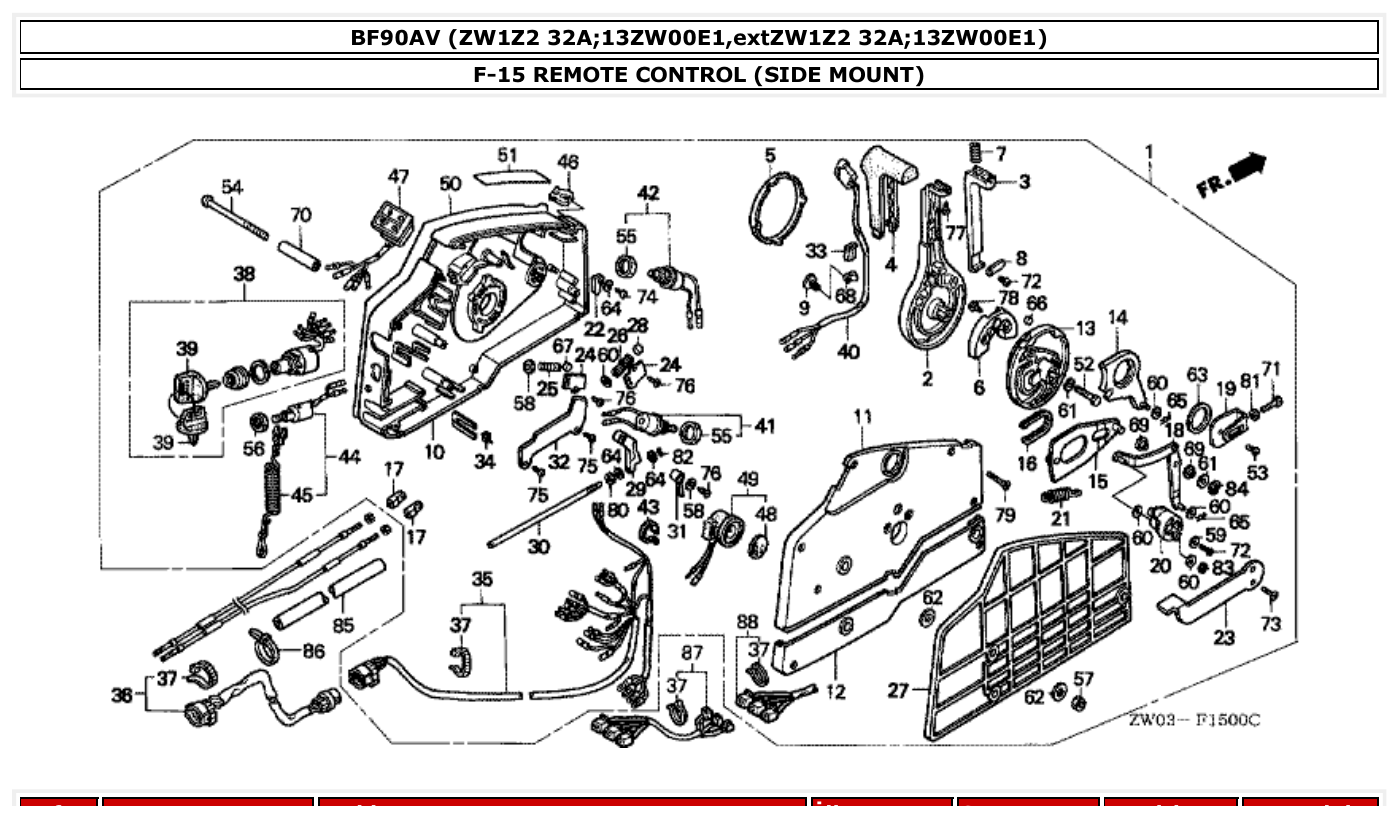

Fig. F-15 — REMOTE CONTROL (SIDE MOUNT)
89 items
Honda BF90AV REMOTE CONTROL (TOP MOUNT SINGLE TYPE) parts diagram

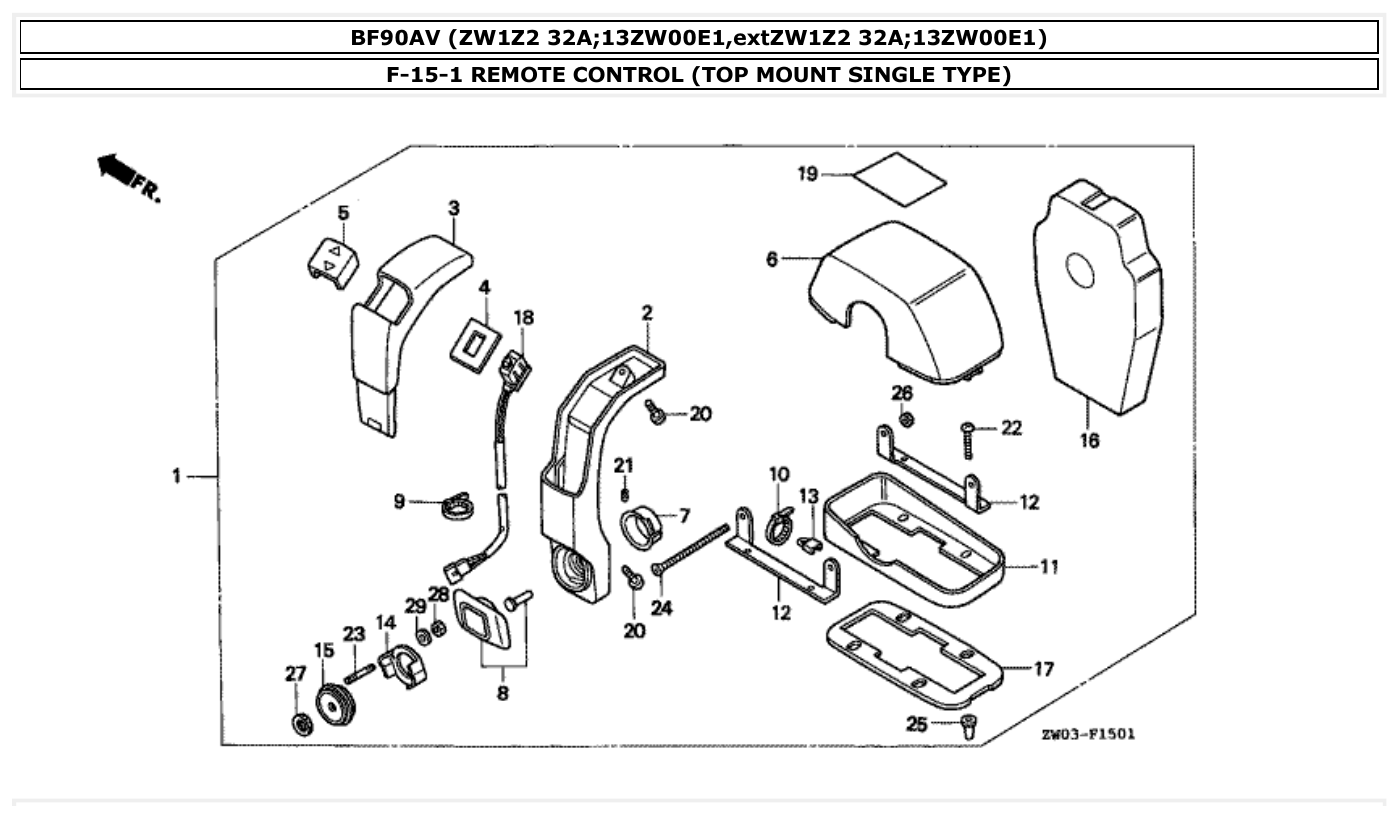

Fig. F-15-1 — REMOTE CONTROL (TOP MOUNT SINGLE TYPE)
29 items
Honda BF90AV REMOTE CONTROL (TOP MOUNT DUAL TYPE) parts diagram

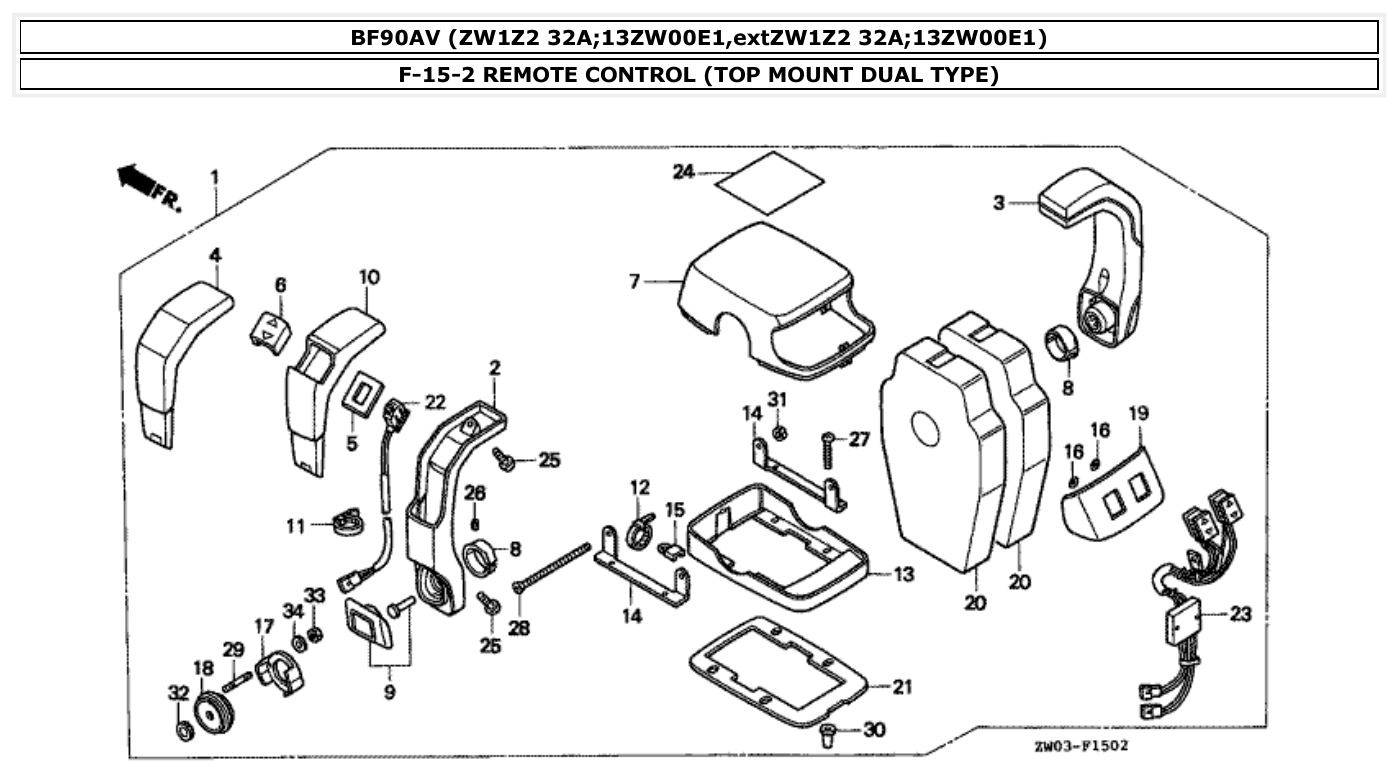

Fig. F-15-2 — REMOTE CONTROL (TOP MOUNT DUAL TYPE)
34 items

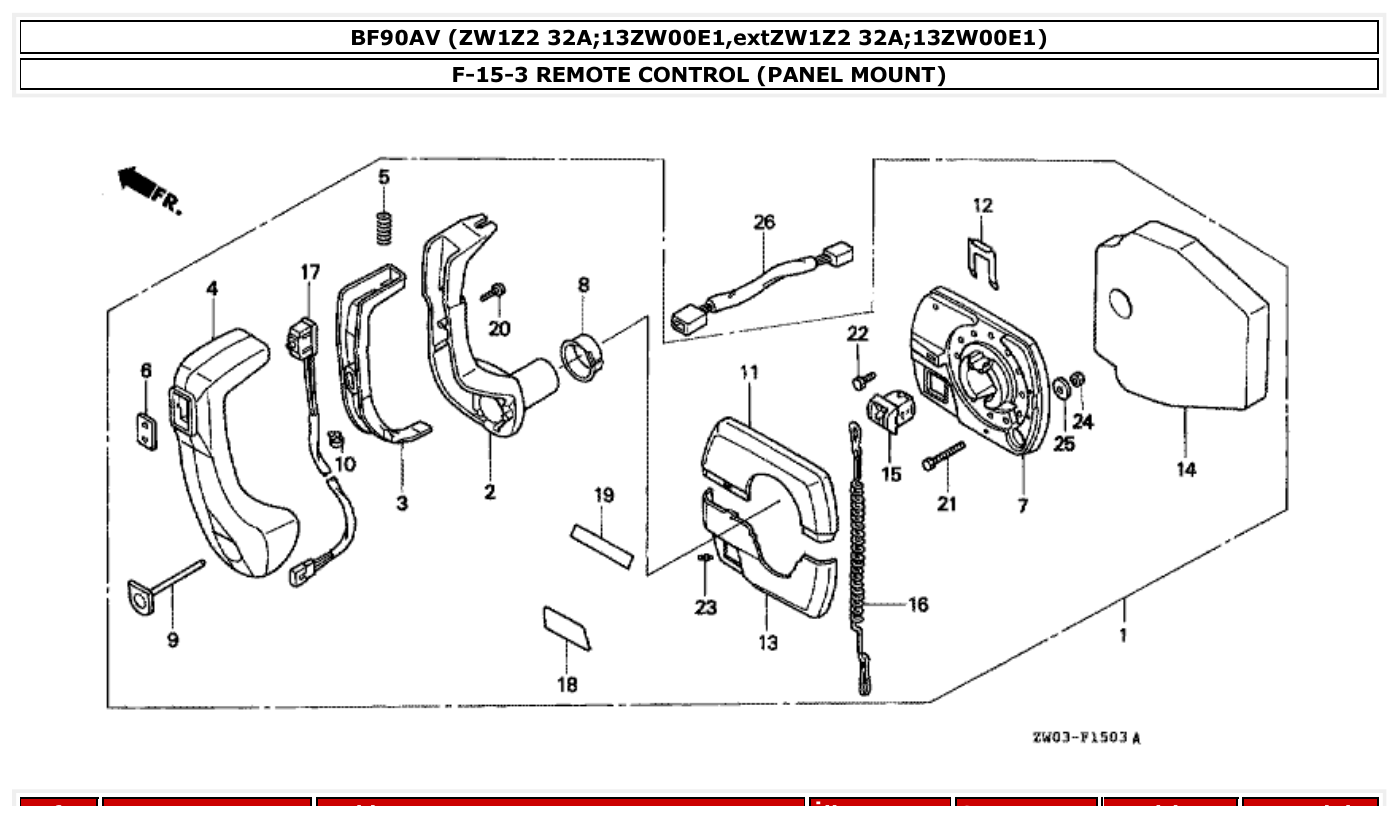

Honda BF90AV REMOTE CONTROL (PANEL MOUNT) parts diagram
Fig. F-15-3 — REMOTE CONTROL (PANEL MOUNT)
26 items
Honda BF90AV INNER HOUSING parts diagram

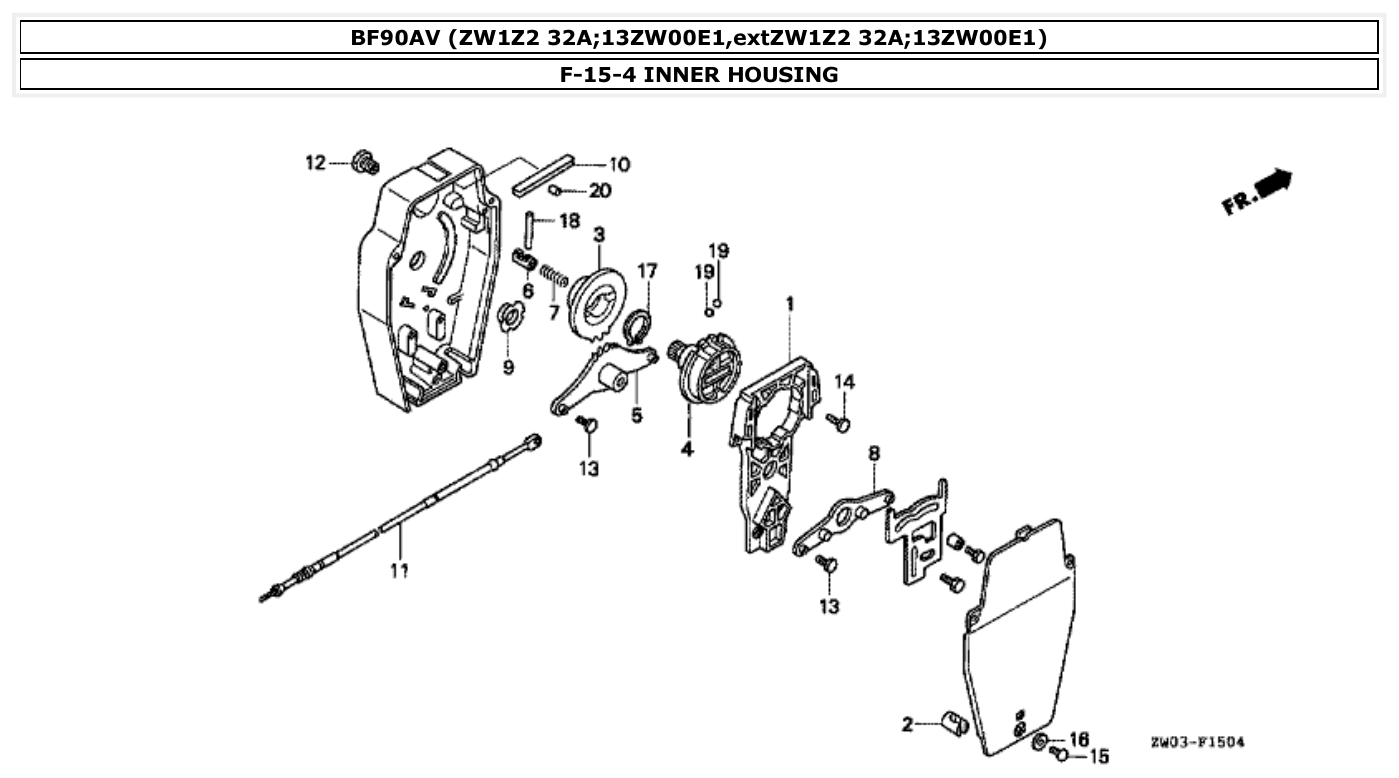

Fig. F-15-4 — INNER HOUSING
62 items
Honda BF90AV SHIFT SHAFT parts diagram

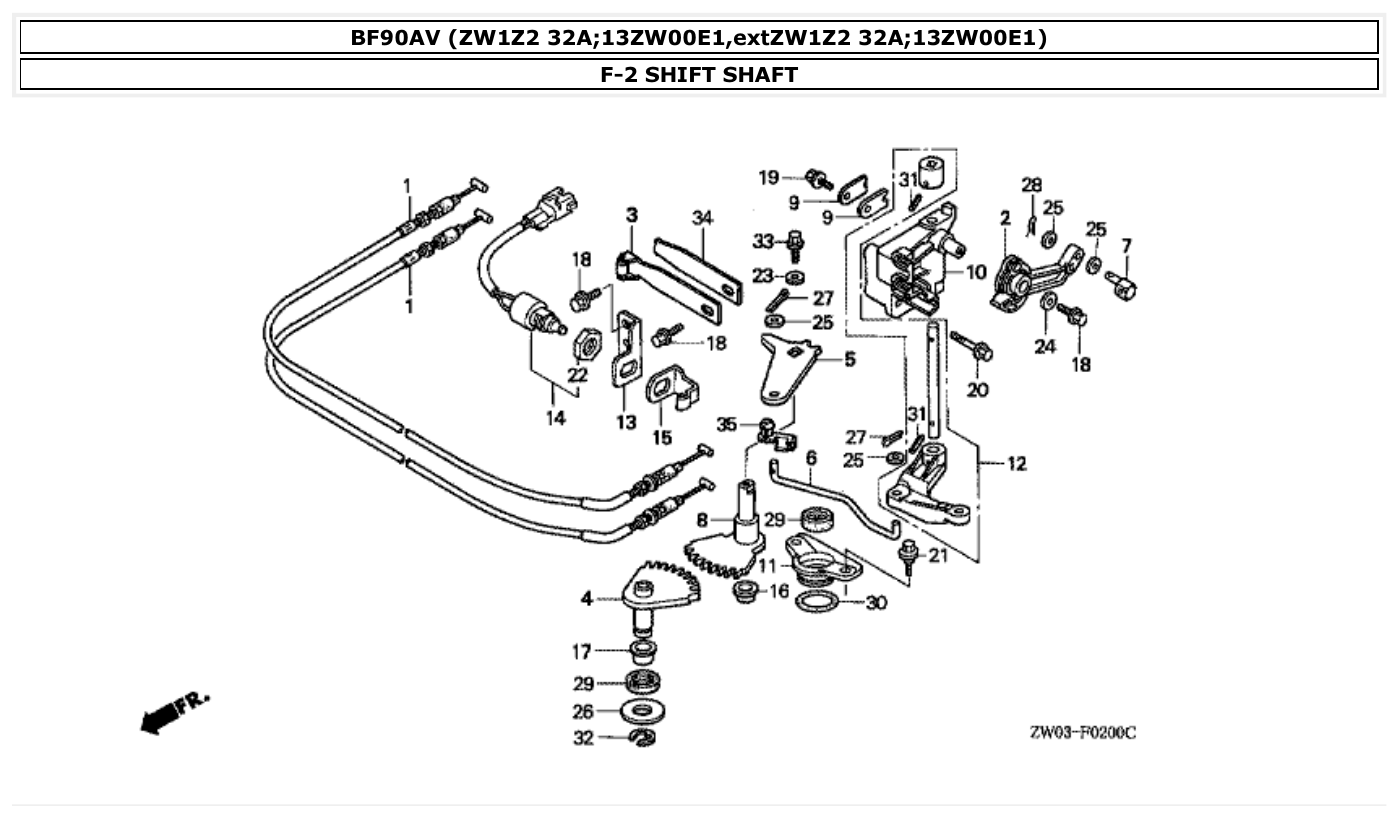

Fig. F-2 — SHIFT SHAFT
33 items
Honda BF90AV GEAR CASE/EXTENSION CASE parts diagram

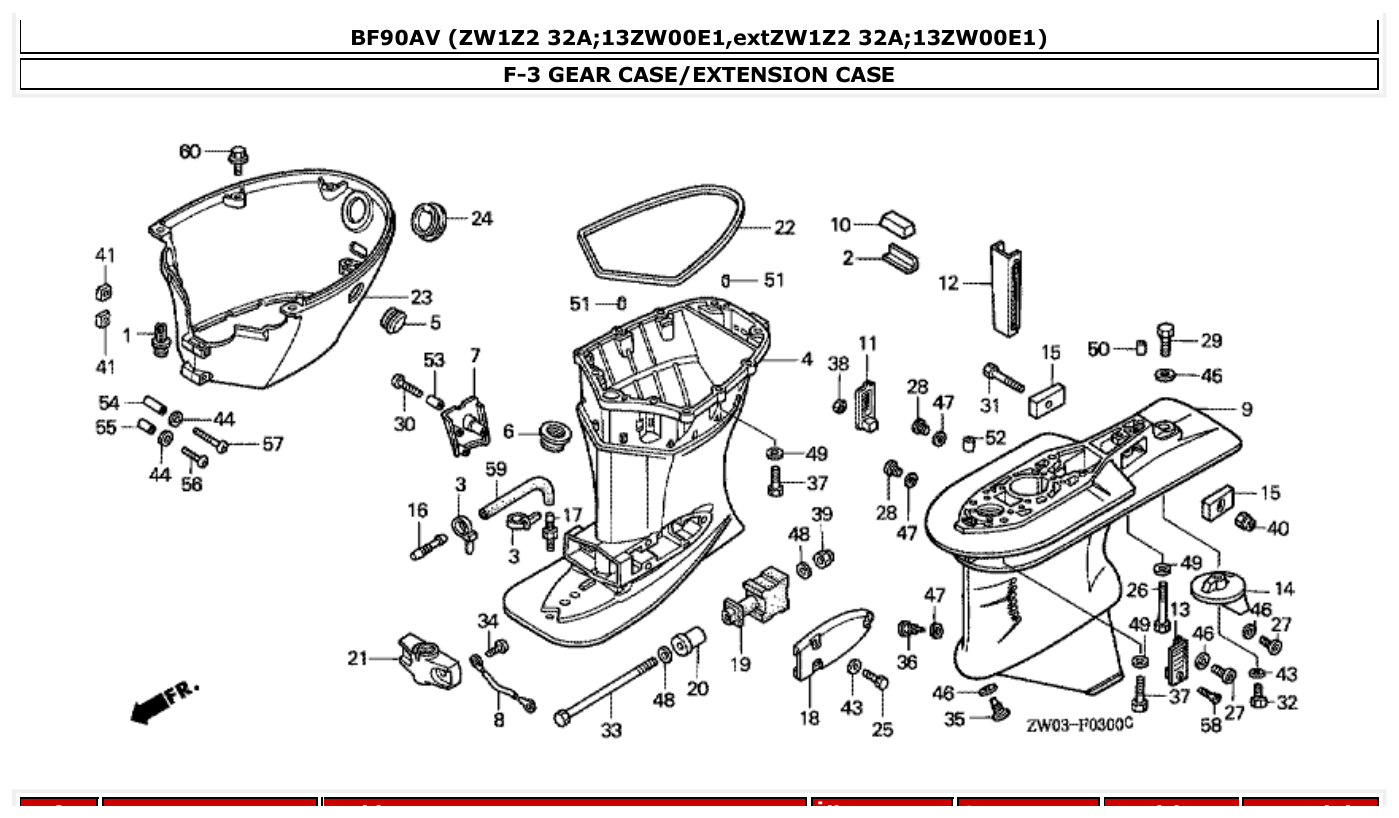

Fig. F-3 — GEAR CASE/EXTENSION CASE
53 items · 2 available products
Honda BF90AV GEAR CASE ASSY. parts diagram

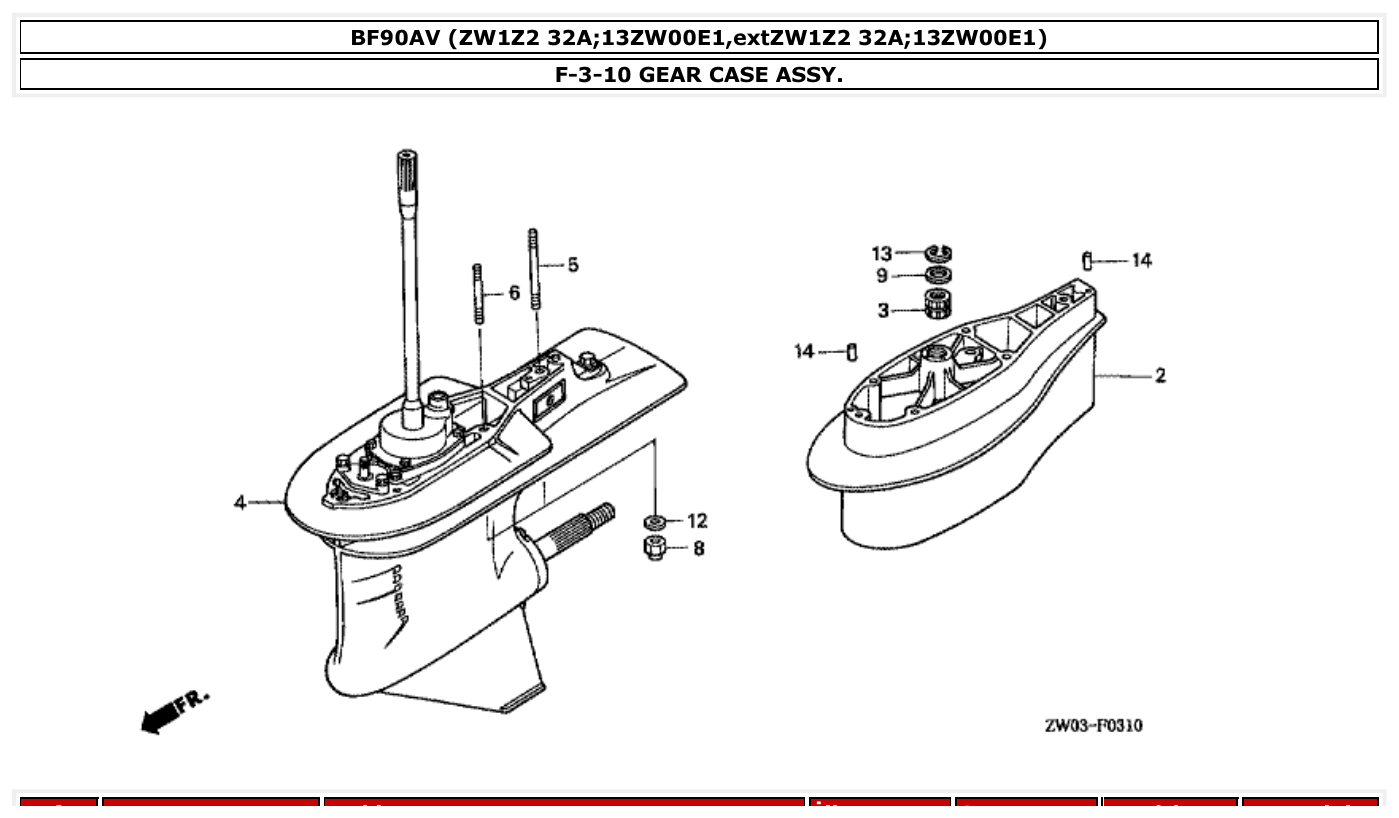

Fig. F-3-10 — GEAR CASE ASSY.
1 items
Honda BF90AV WATER PUMP/VERTICAL SHAFT (BF75AV,X,1/BF90AV,X,1) parts diagram

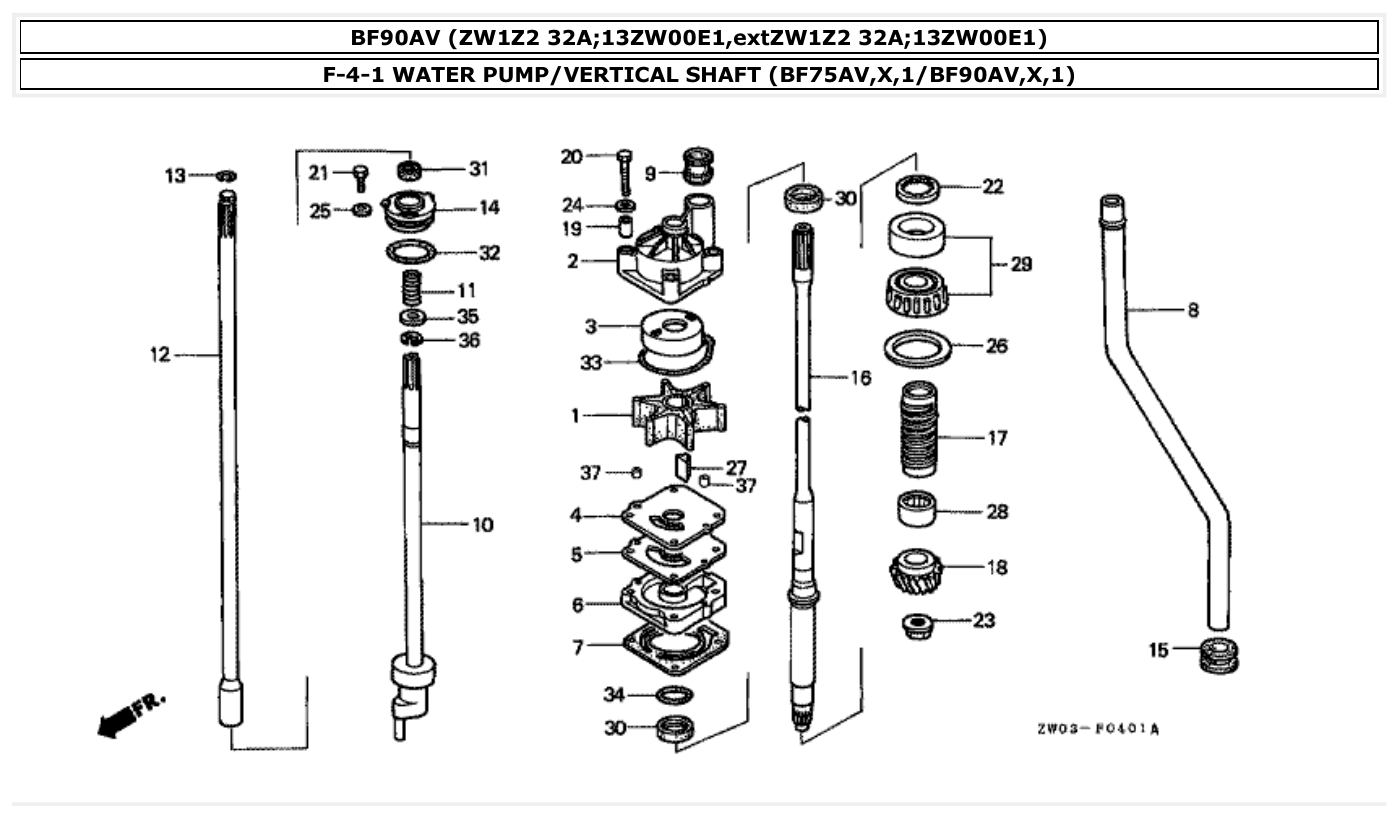

Fig. F-4-1 — WATER PUMP/VERTICAL SHAFT (BF75AV,X,1/BF90AV,X,1)
40 items · 2 available products

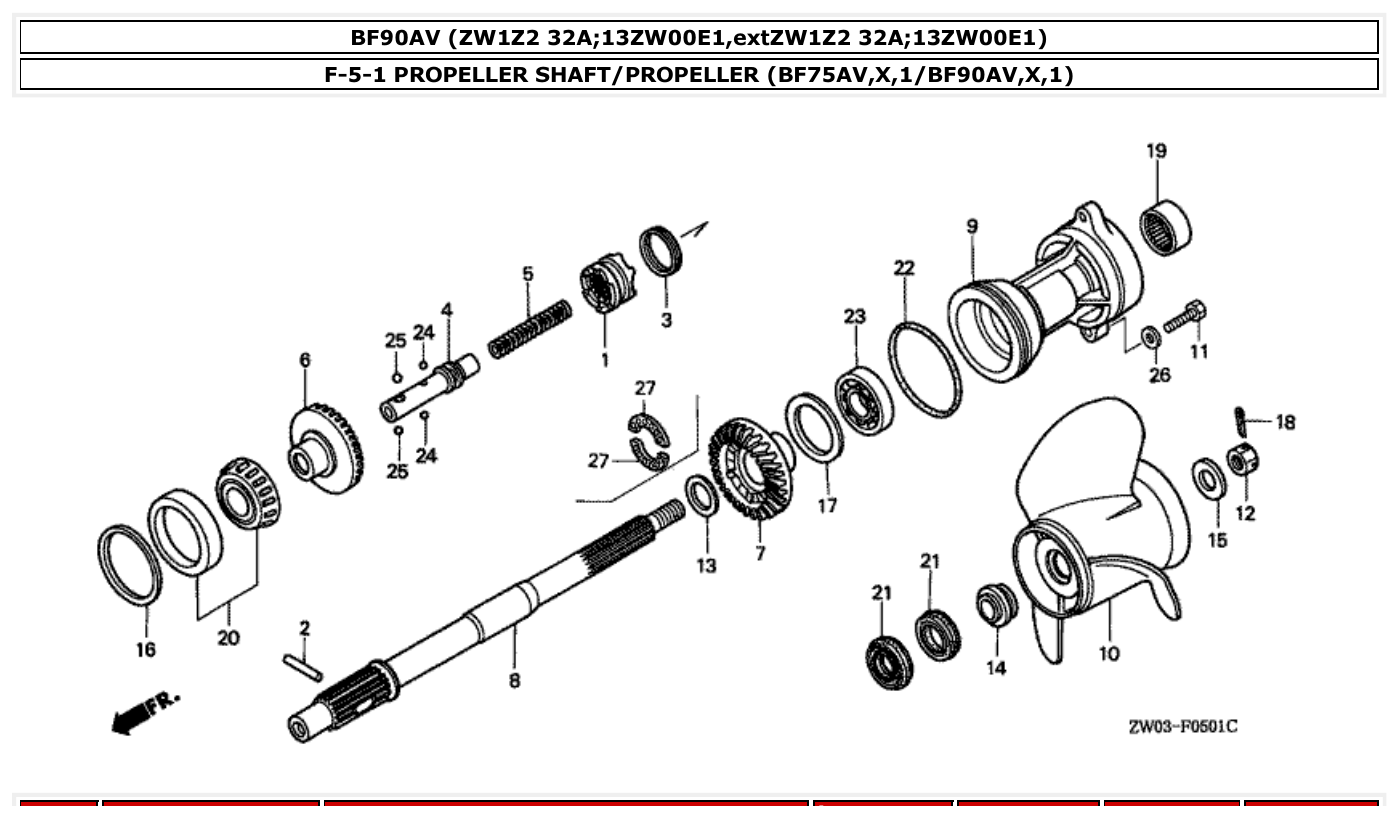

Honda BF90AV PROPELLER SHAFT/PROPELLER (BF75AV,X,1/BF90AV,X,1) parts diagram
Fig. F-5-1 — PROPELLER SHAFT/PROPELLER (BF75AV,X,1/BF90AV,X,1)
40 items · 1 available products

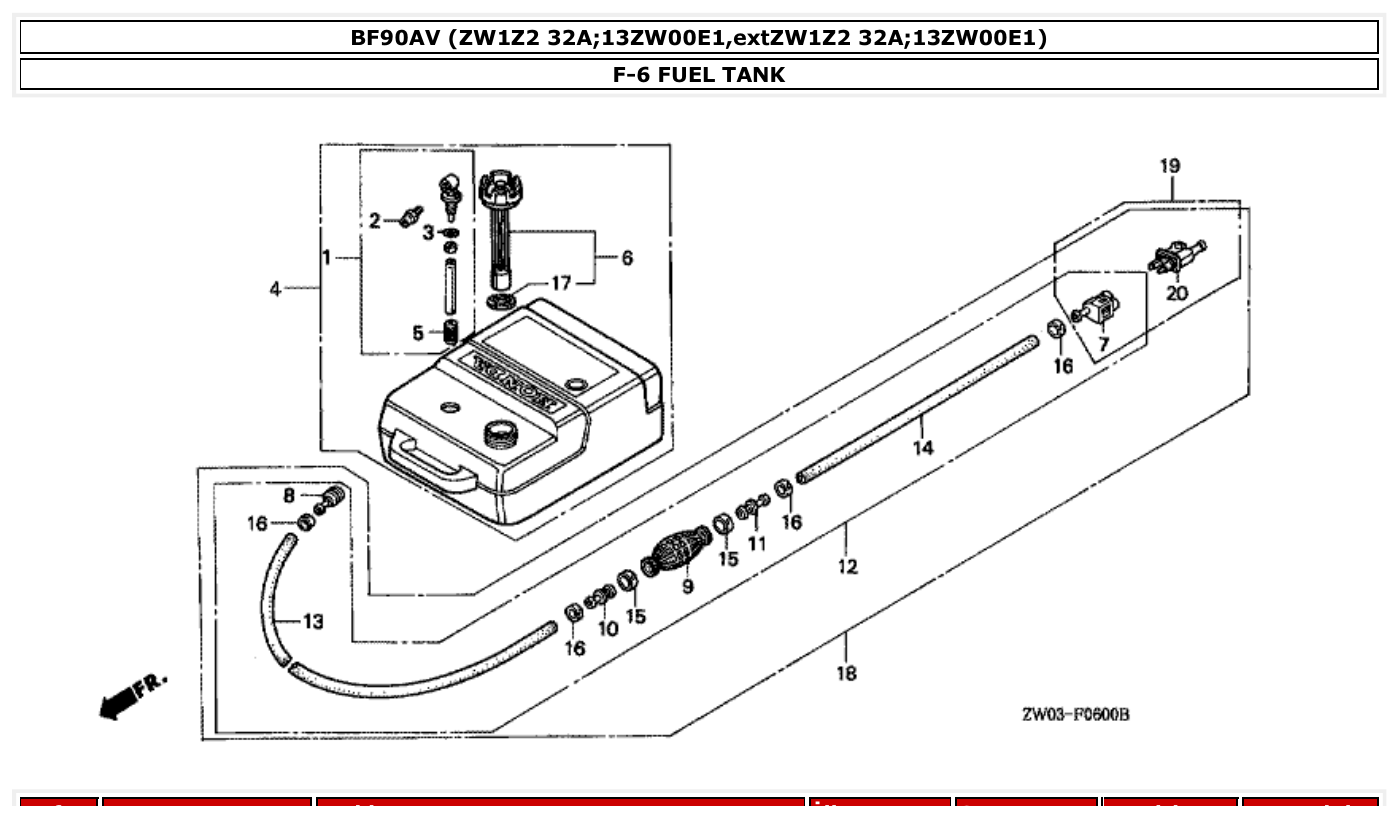

Honda BF90AV FUEL TANK parts diagram
Fig. F-6 — FUEL TANK
17 items

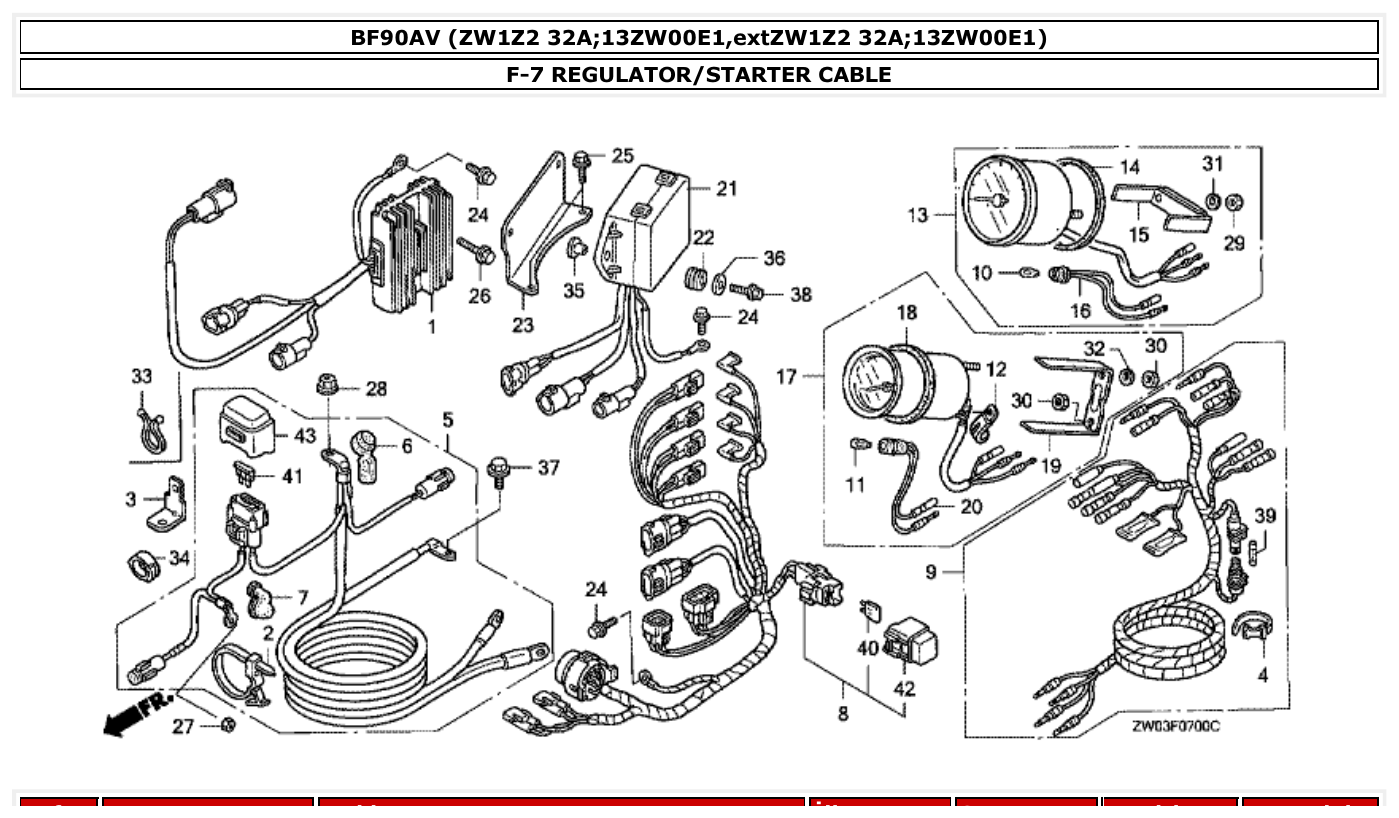

Honda BF90AV REGULATOR/STARTER CABLE parts diagram
Fig. F-7 — REGULATOR/STARTER CABLE
42 items

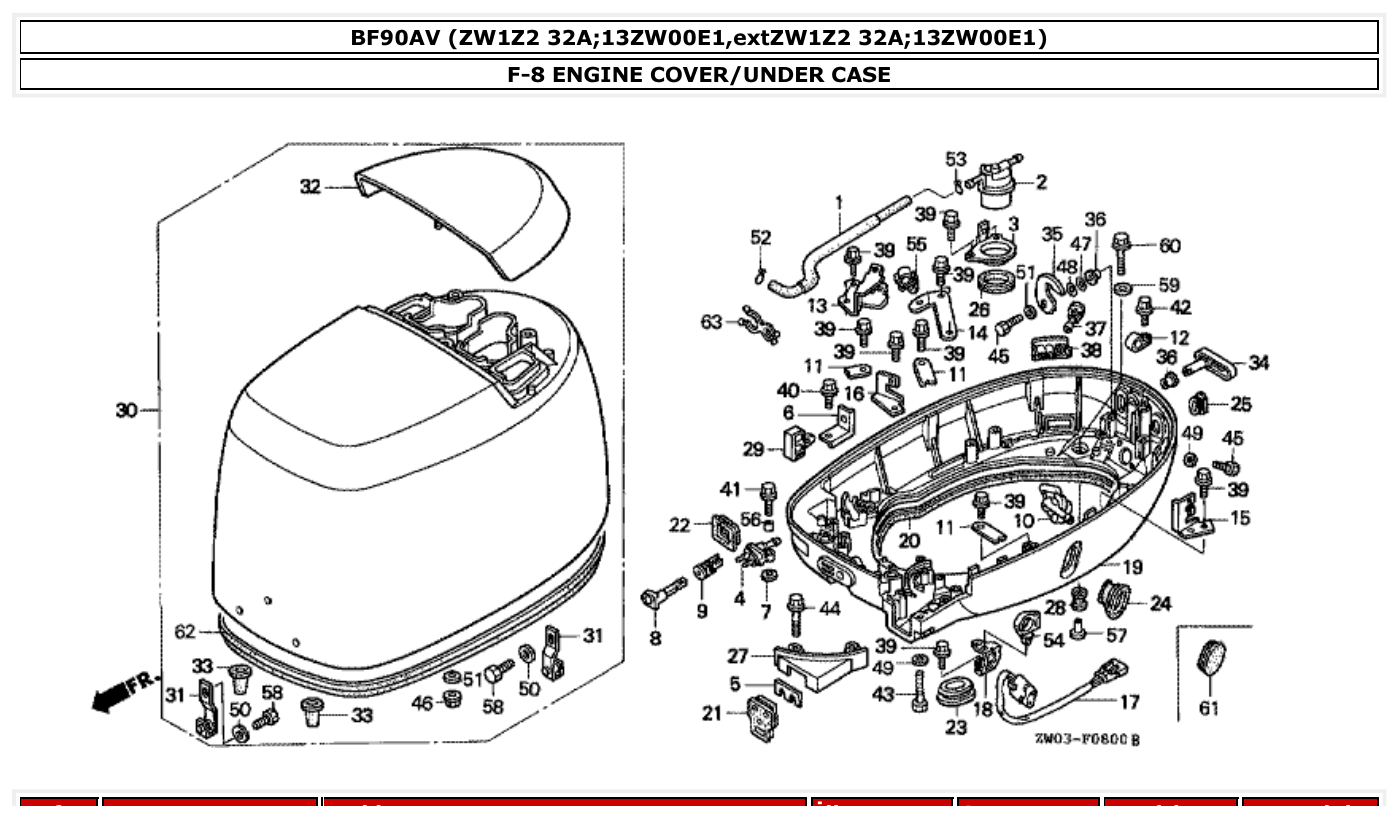

Honda BF90AV ENGINE COVER/UNDER CASE parts diagram
Fig. F-8 — ENGINE COVER/UNDER CASE
60 items
