Tohatsu BFT150A Parts Catalog

Browse 39 catalog sections for Tohatsu BFT150A. Open a section to view the parts diagram, reference numbers and available products.

Tohatsu BFT150A CYLINDER HEAD COVER parts diagram

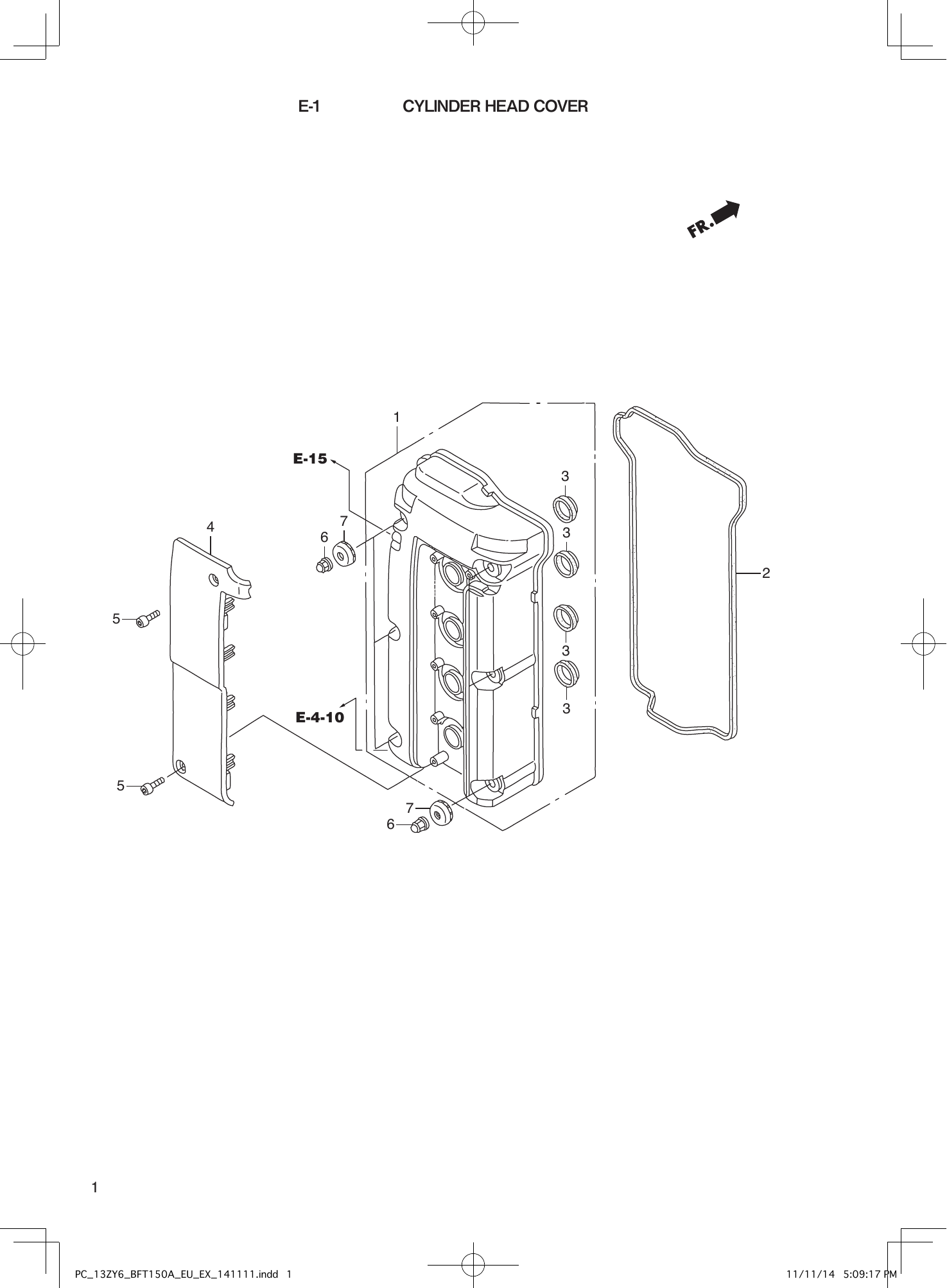

Fig. E-1 — CYLINDER HEAD COVER
7 items

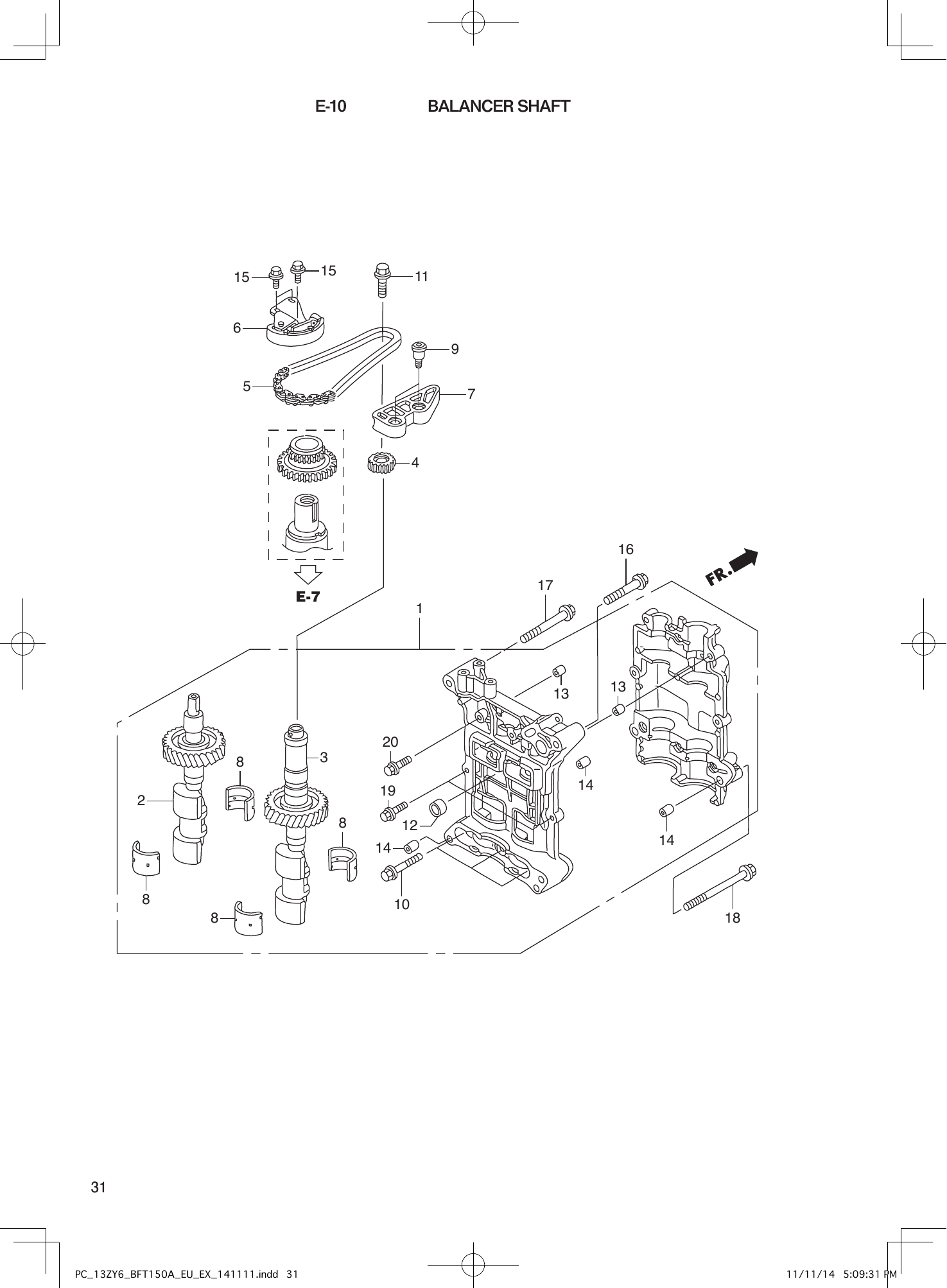

Tohatsu BFT150A BALANCER SHAFT parts diagram
Fig. E-10 — BALANCER SHAFT
12 items

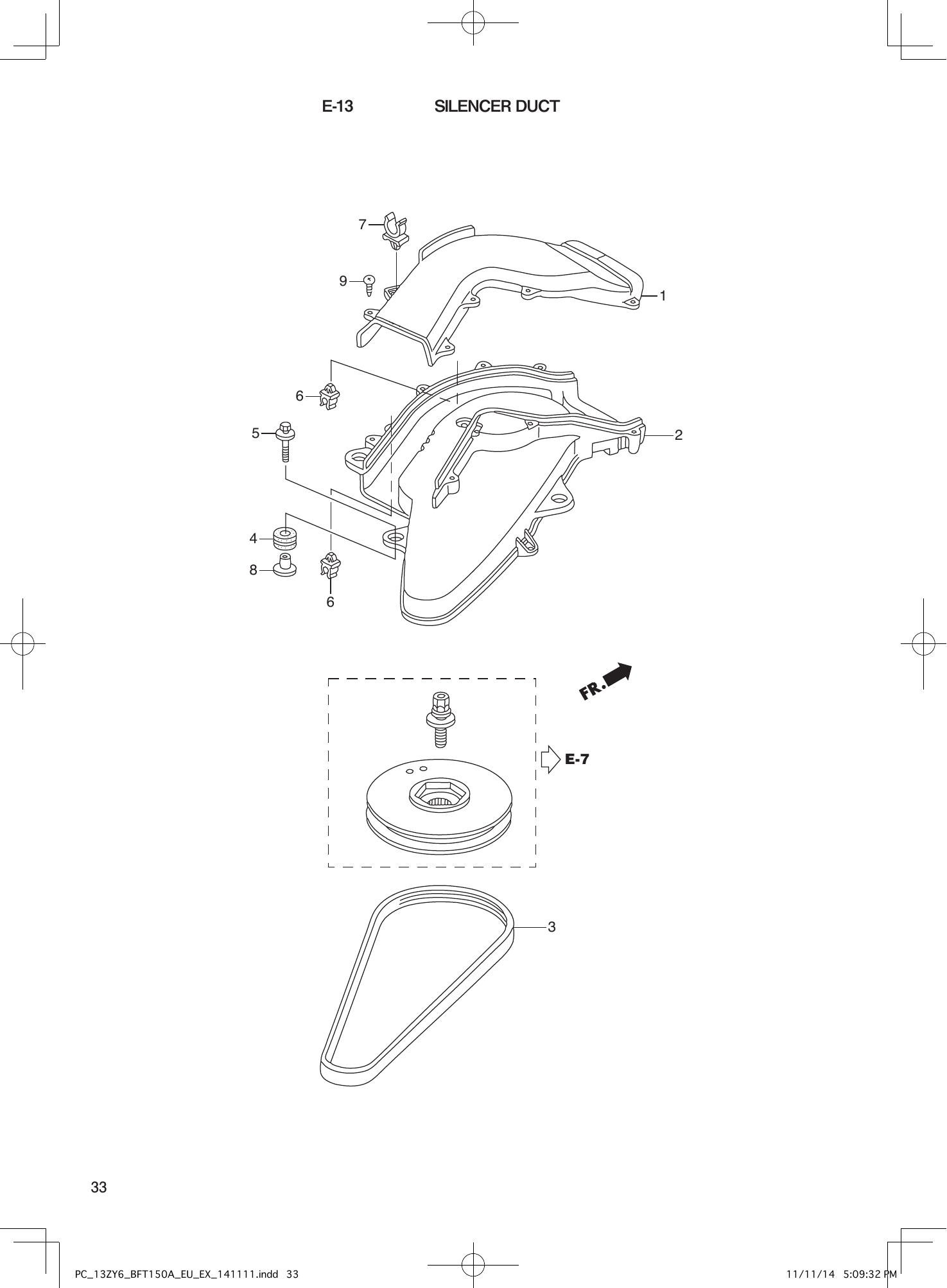

Tohatsu BFT150A SILENCER DUCT parts diagram
Fig. E-13 — SILENCER DUCT
8 items

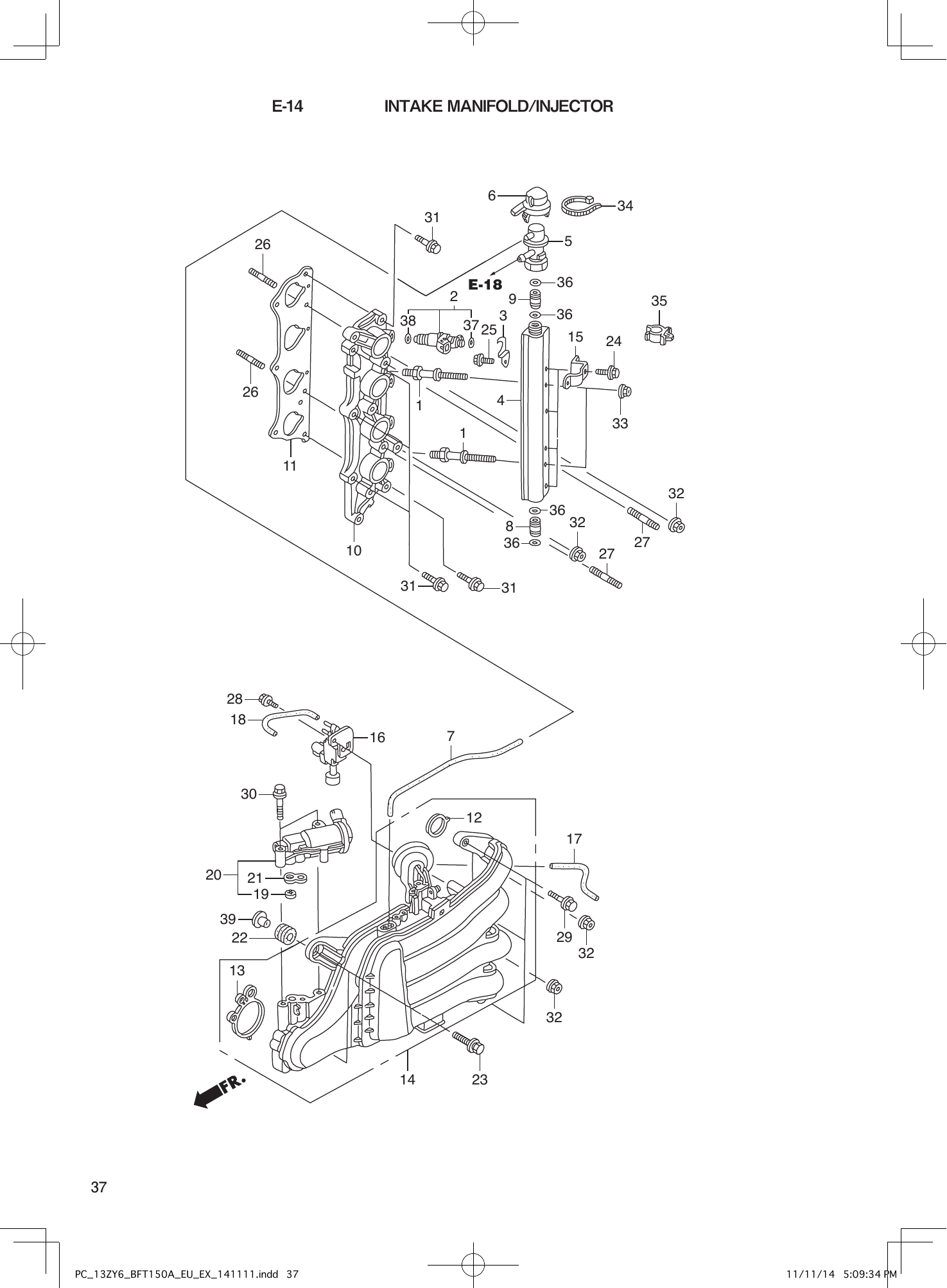

Tohatsu BFT150A INTAKE MANIFOLD/INJECTOR parts diagram
Fig. E-14 — INTAKE MANIFOLD/INJECTOR
39 items
Tohatsu BFT150A THROTTLE BODY parts diagram

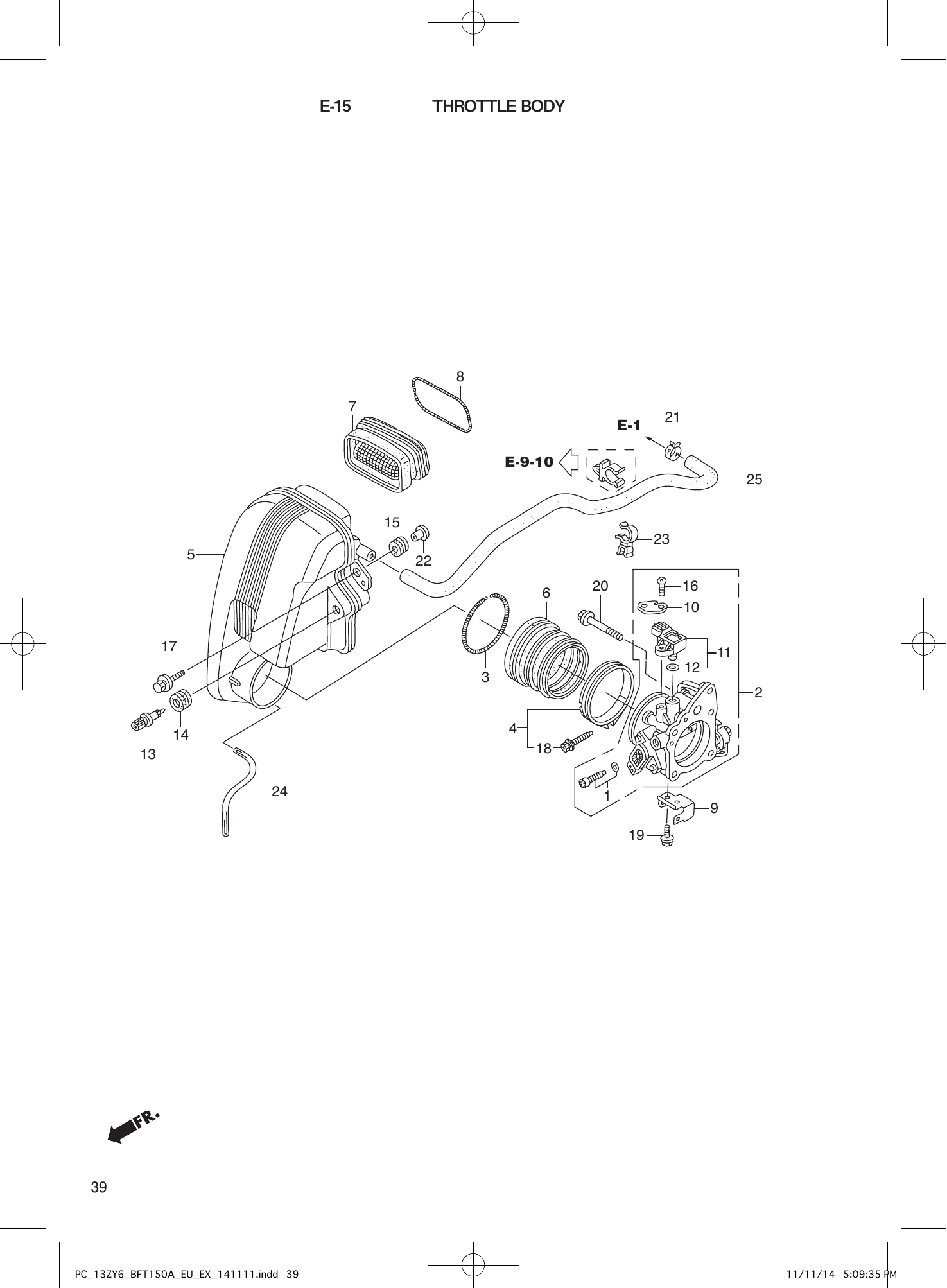

Fig. E-15 — THROTTLE BODY
23 items

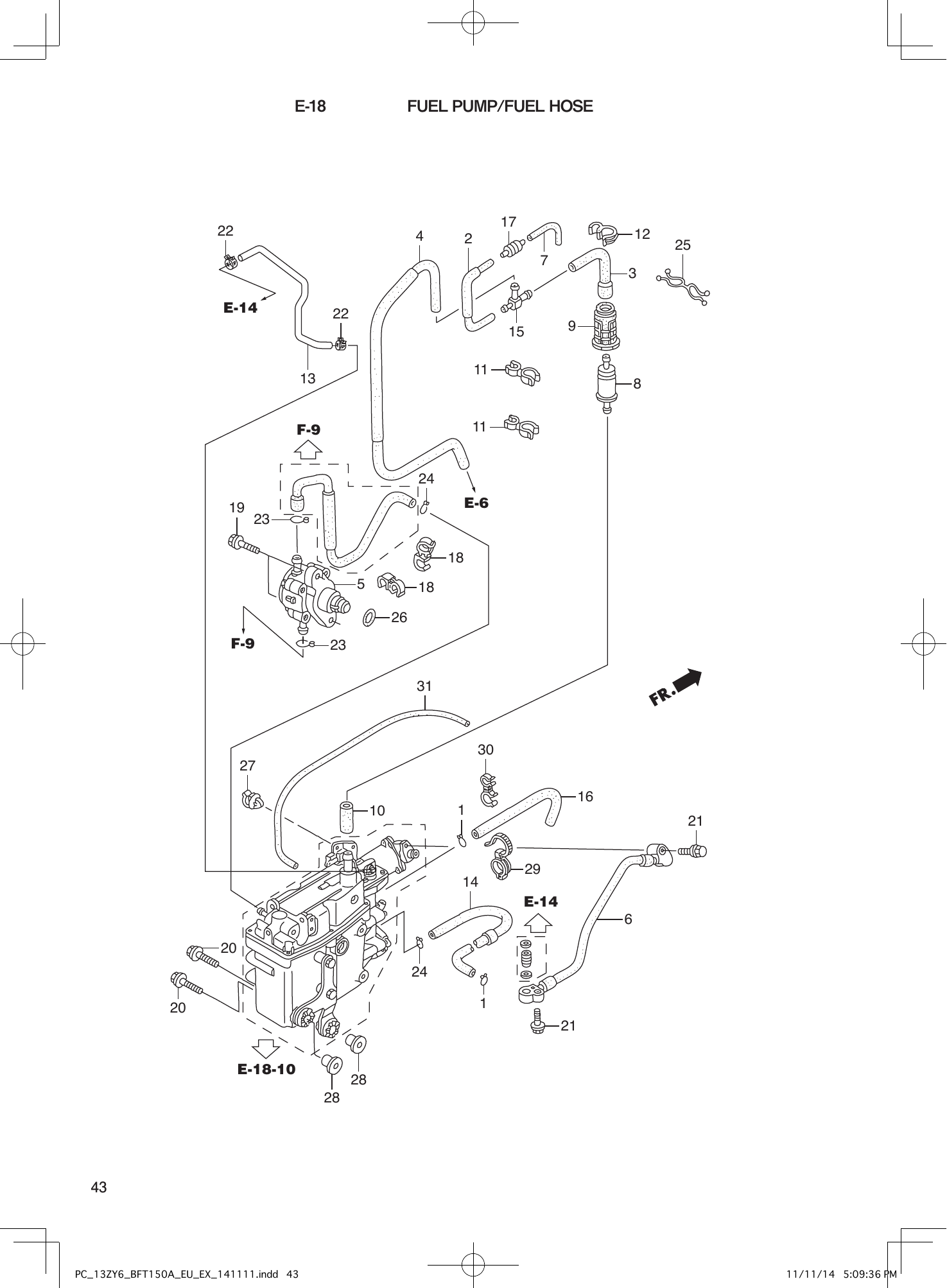

Tohatsu BFT150A FUEL PUMP/FUEL HOSE parts diagram
Fig. E-18 — FUEL PUMP/FUEL HOSE
30 items

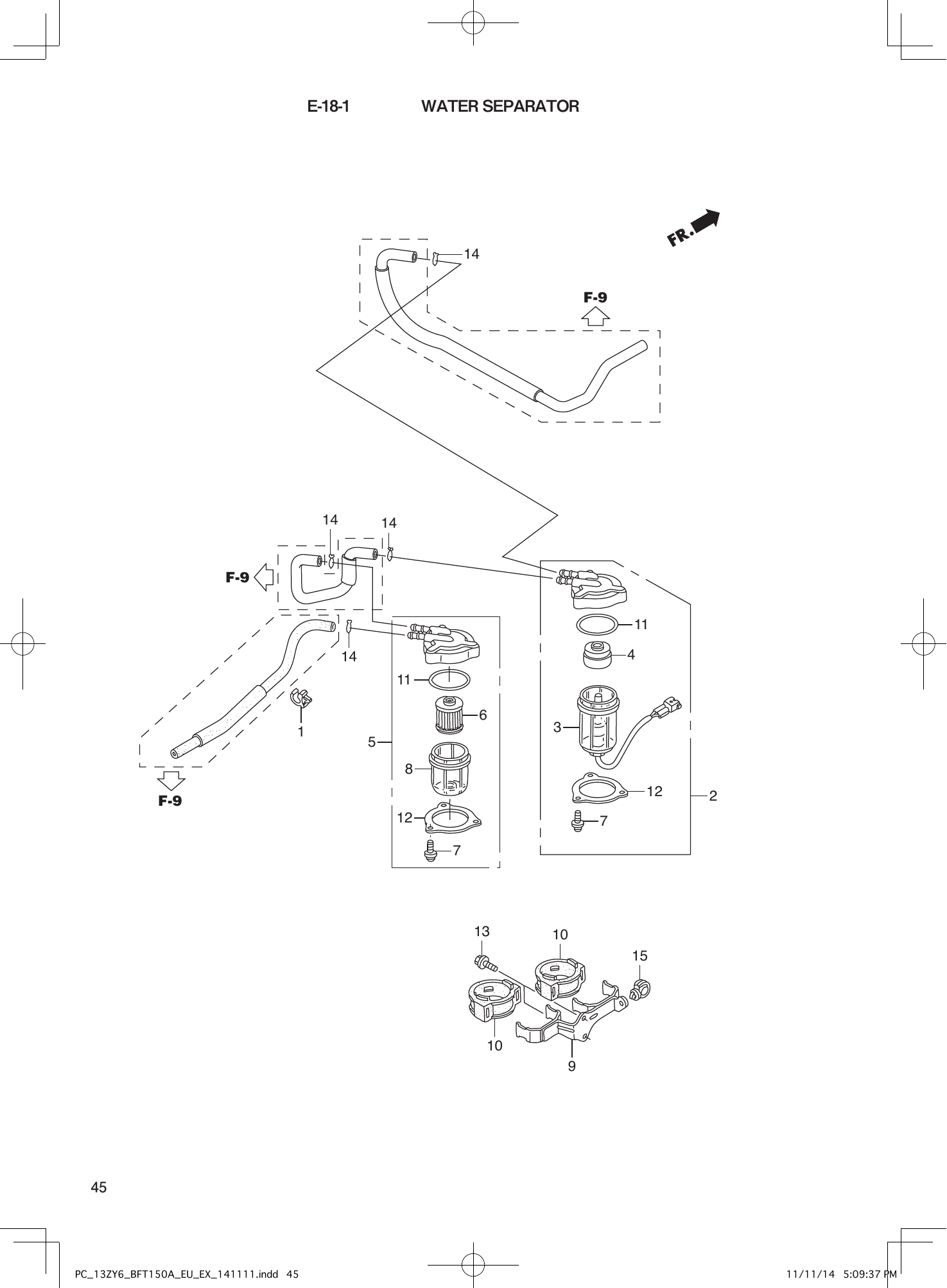

Tohatsu BFT150A WATER SEPARATOR parts diagram
Fig. E-18-1 — WATER SEPARATOR
15 items

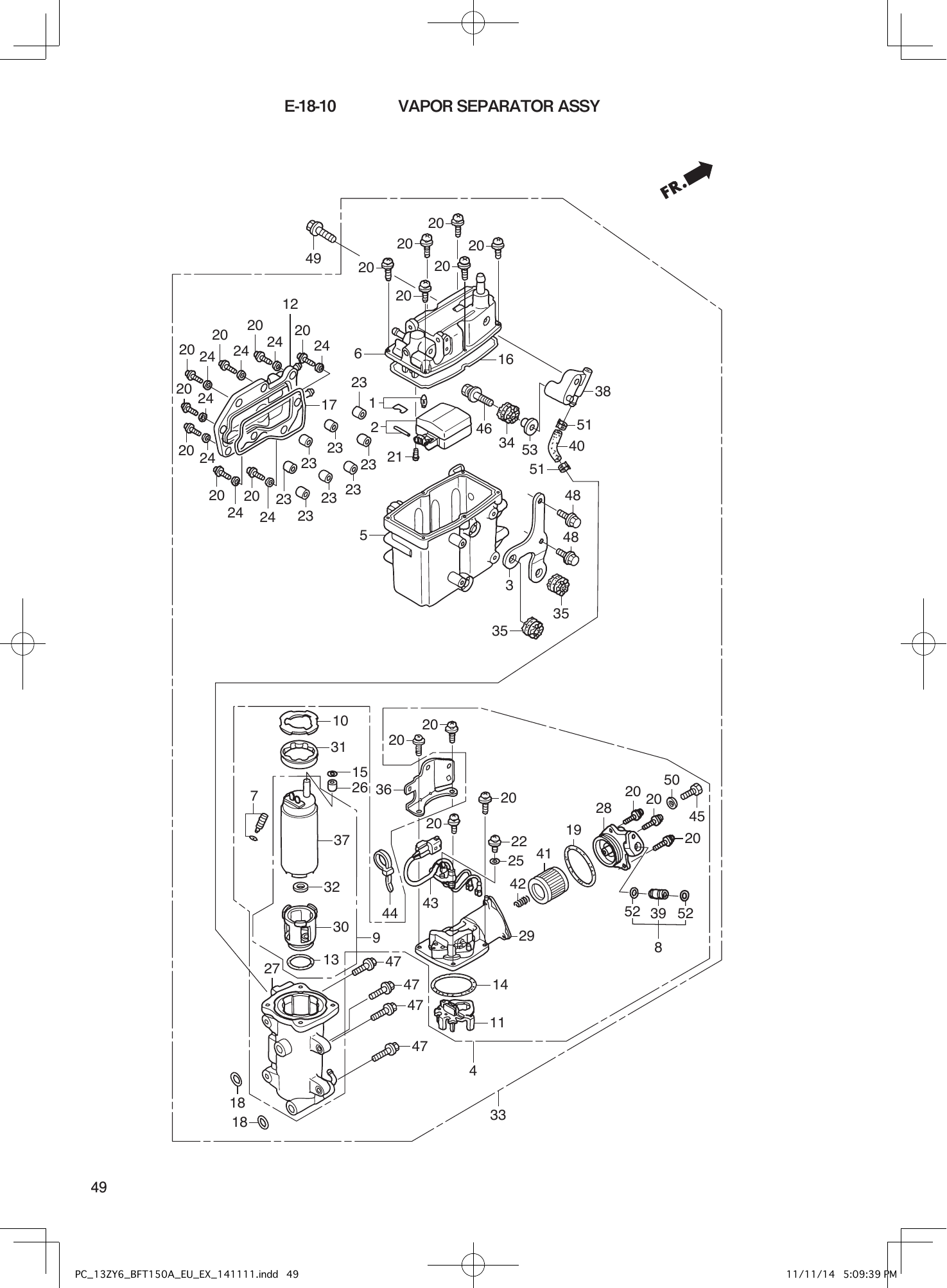

Tohatsu BFT150A VAPOR SEPARATOR ASSY parts diagram
Fig. E-18-10 — VAPOR SEPARATOR ASSY
53 items

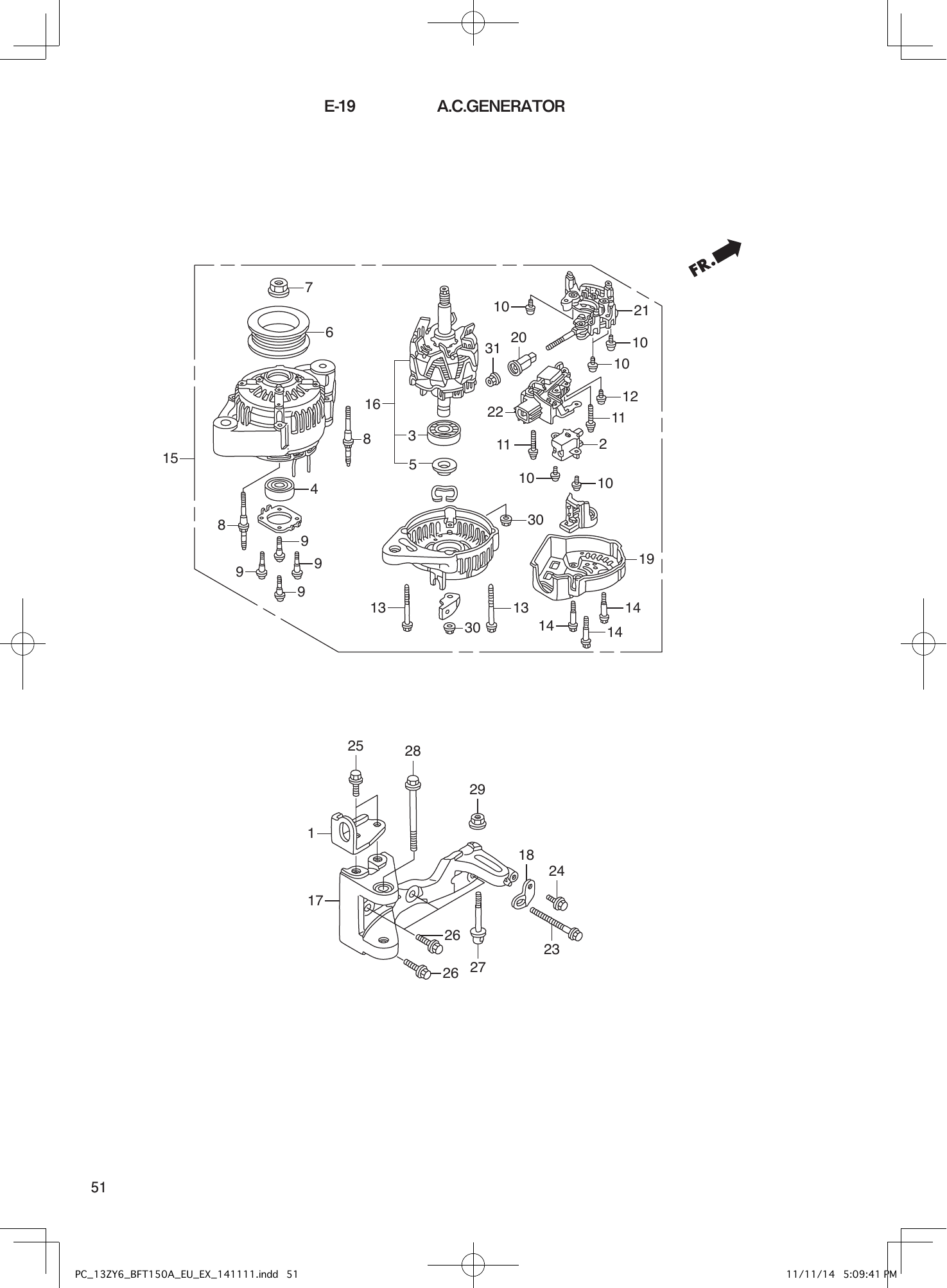

Tohatsu BFT150A A.C.GENERATOR parts diagram
Fig. E-19 — A.C.GENERATOR
30 items

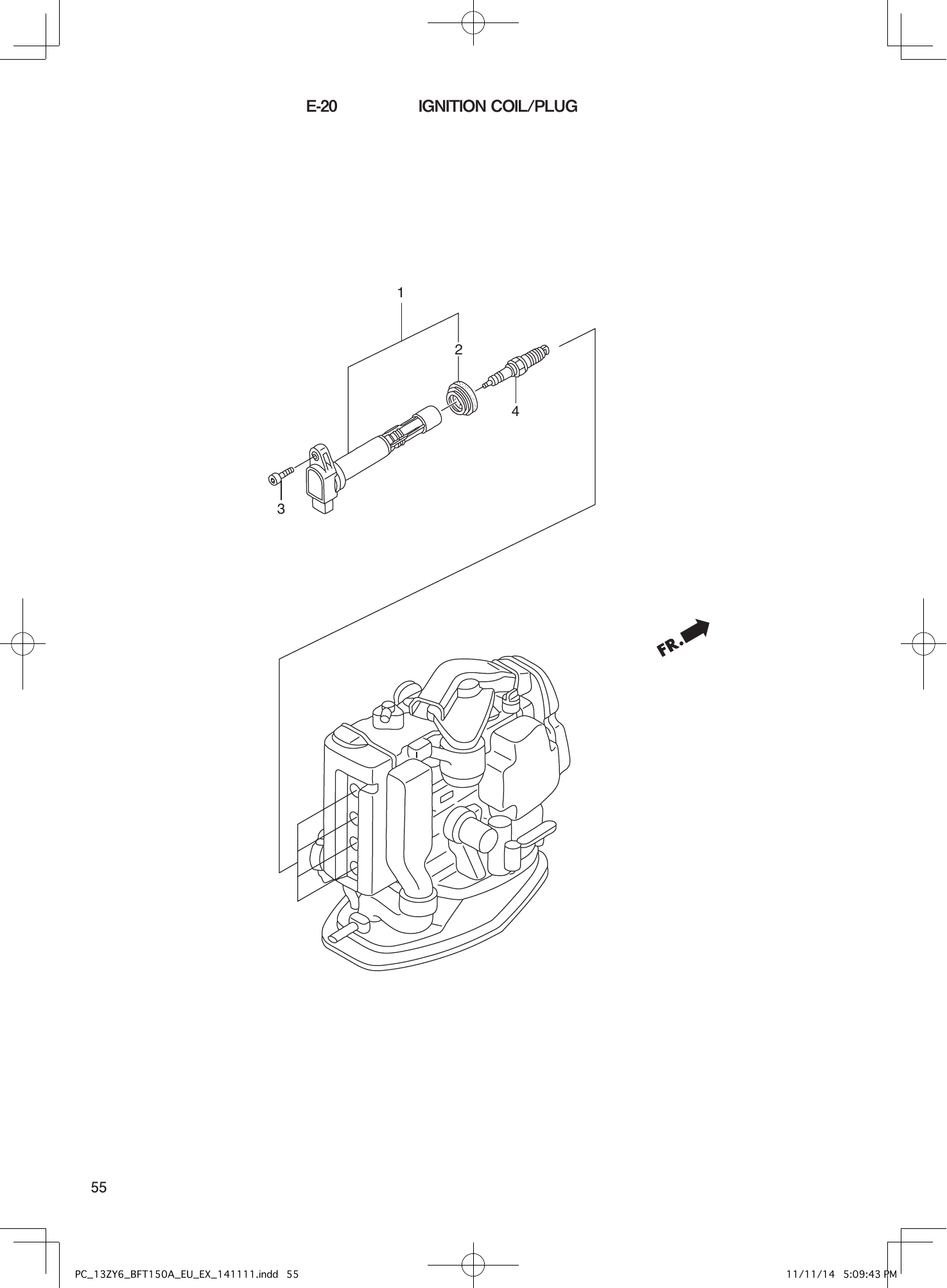

Tohatsu BFT150A IGNITION COIL/PLUG parts diagram
Fig. E-20 — IGNITION COIL/PLUG
3 items

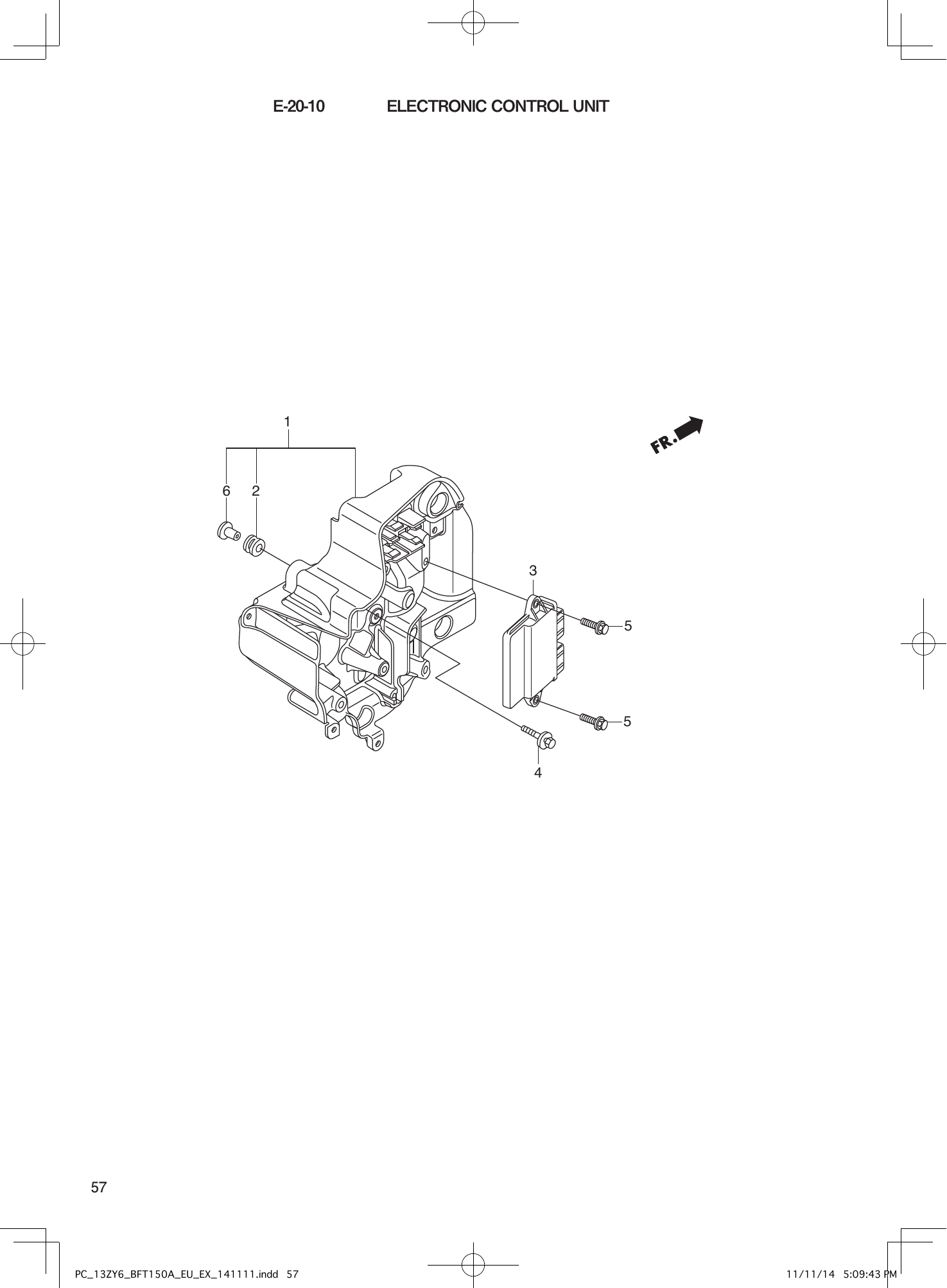

Tohatsu BFT150A ELECTRONIC CONTROL UNIT parts diagram
Fig. E-20-10 — ELECTRONIC CONTROL UNIT
6 items

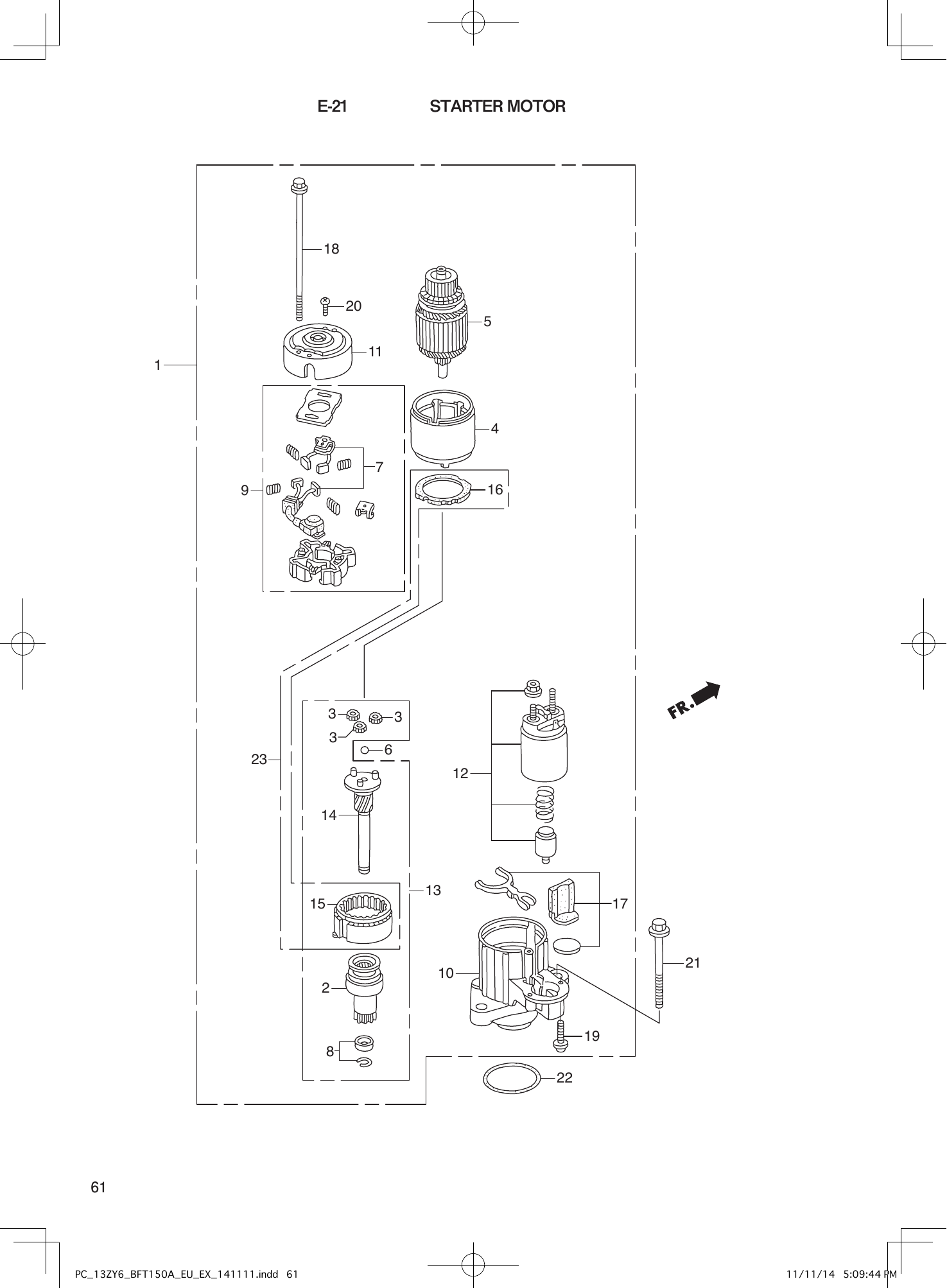

Tohatsu BFT150A STARTER MOTOR parts diagram
Fig. E-21 — STARTER MOTOR
23 items
Tohatsu BFT150A CYLINDER BLOCK parts diagram

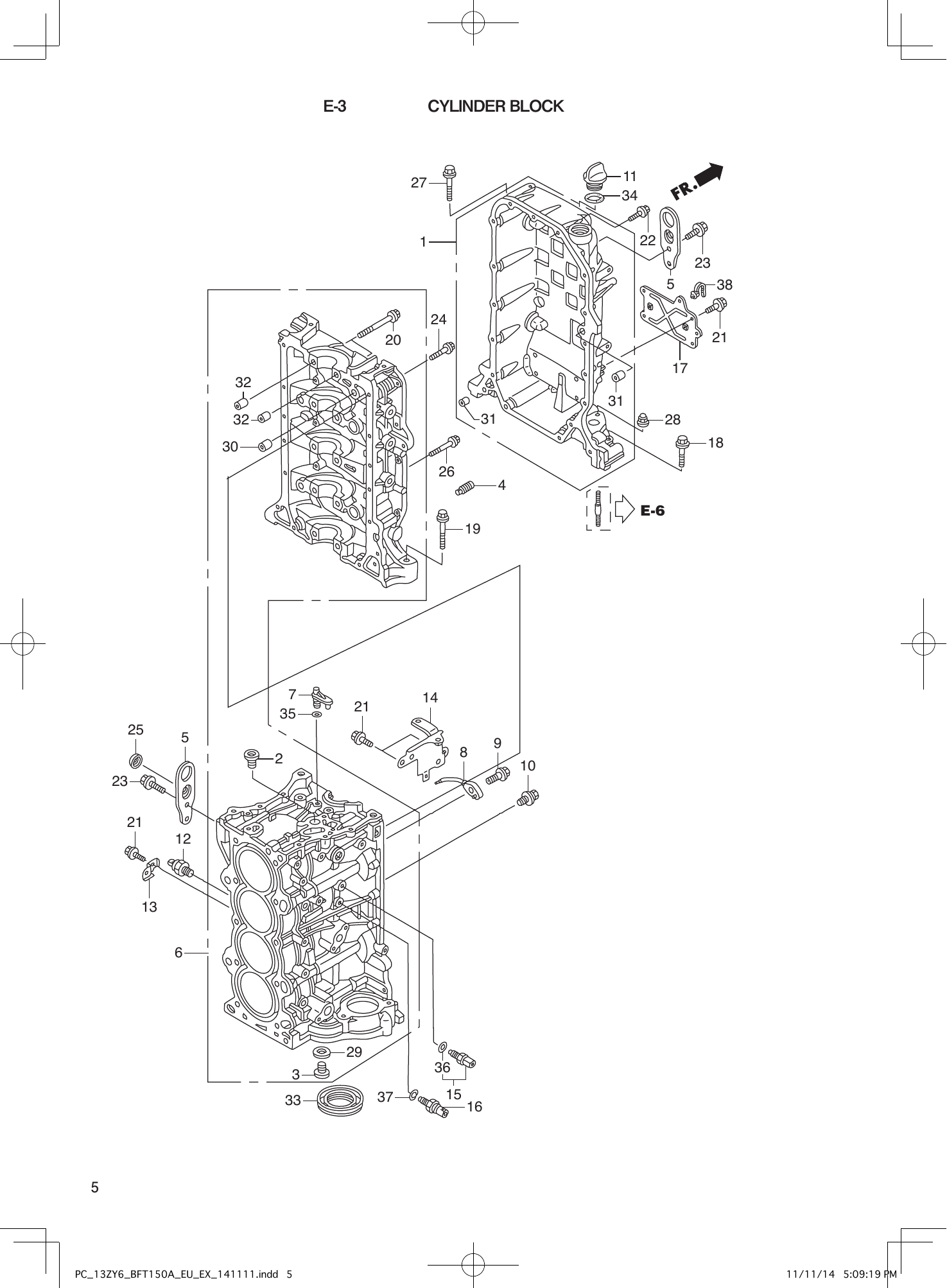

Fig. E-3 — CYLINDER BLOCK
38 items

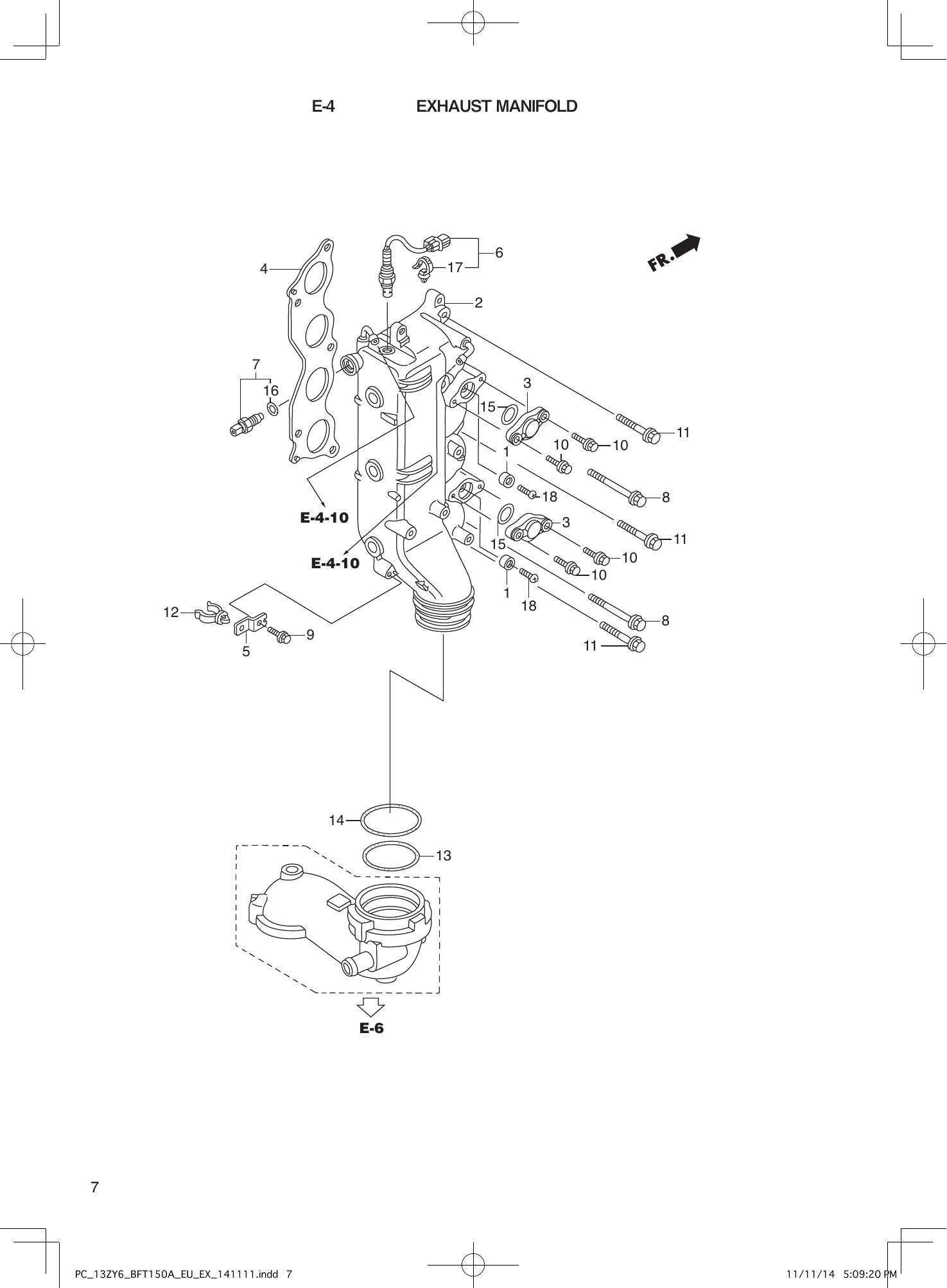

Tohatsu BFT150A EXHAUST MANIFOLD parts diagram
Fig. E-4 — EXHAUST MANIFOLD
17 items

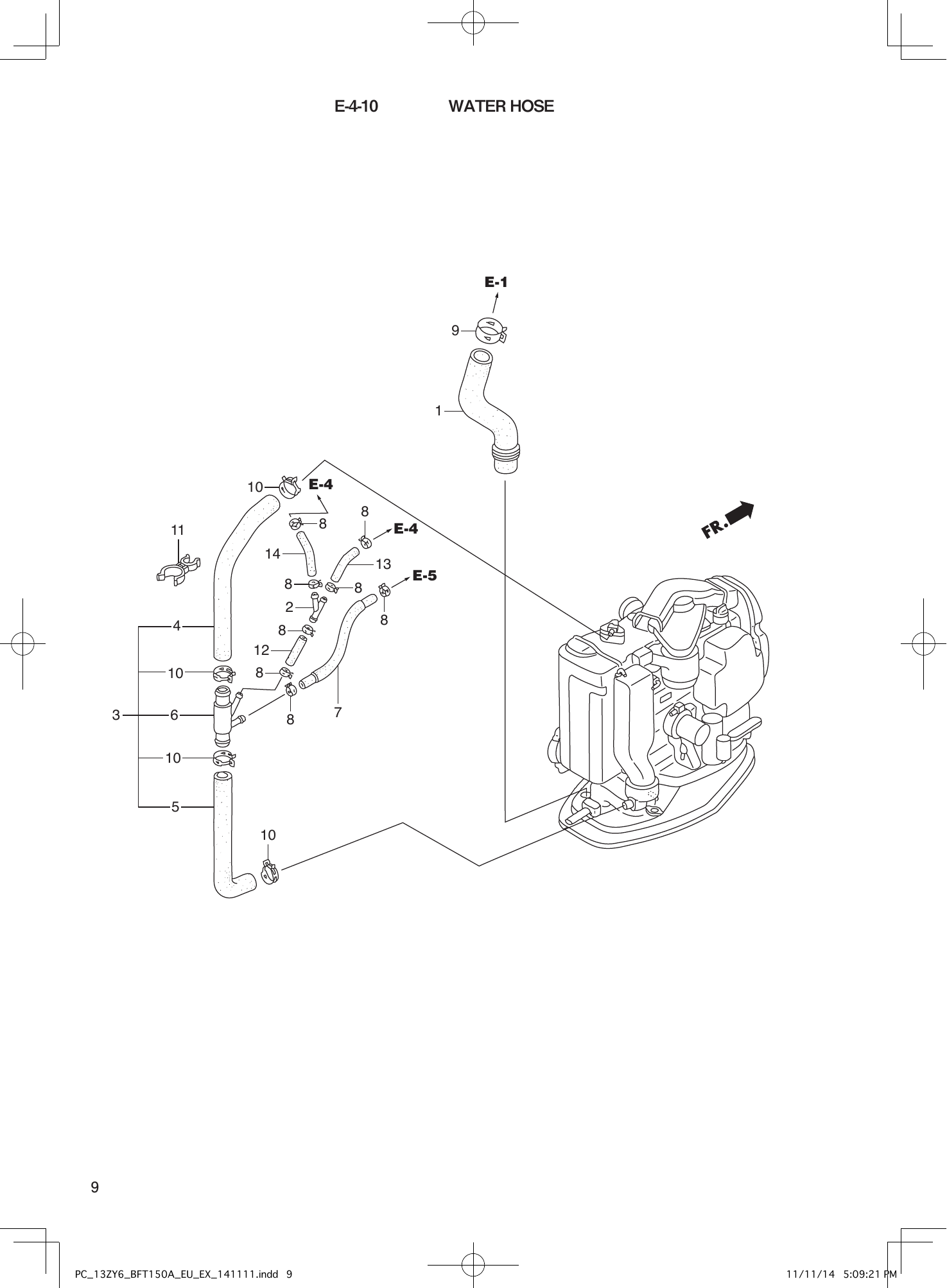

Tohatsu BFT150A WATER HOSE parts diagram
Fig. E-4-10 — WATER HOSE
11 items

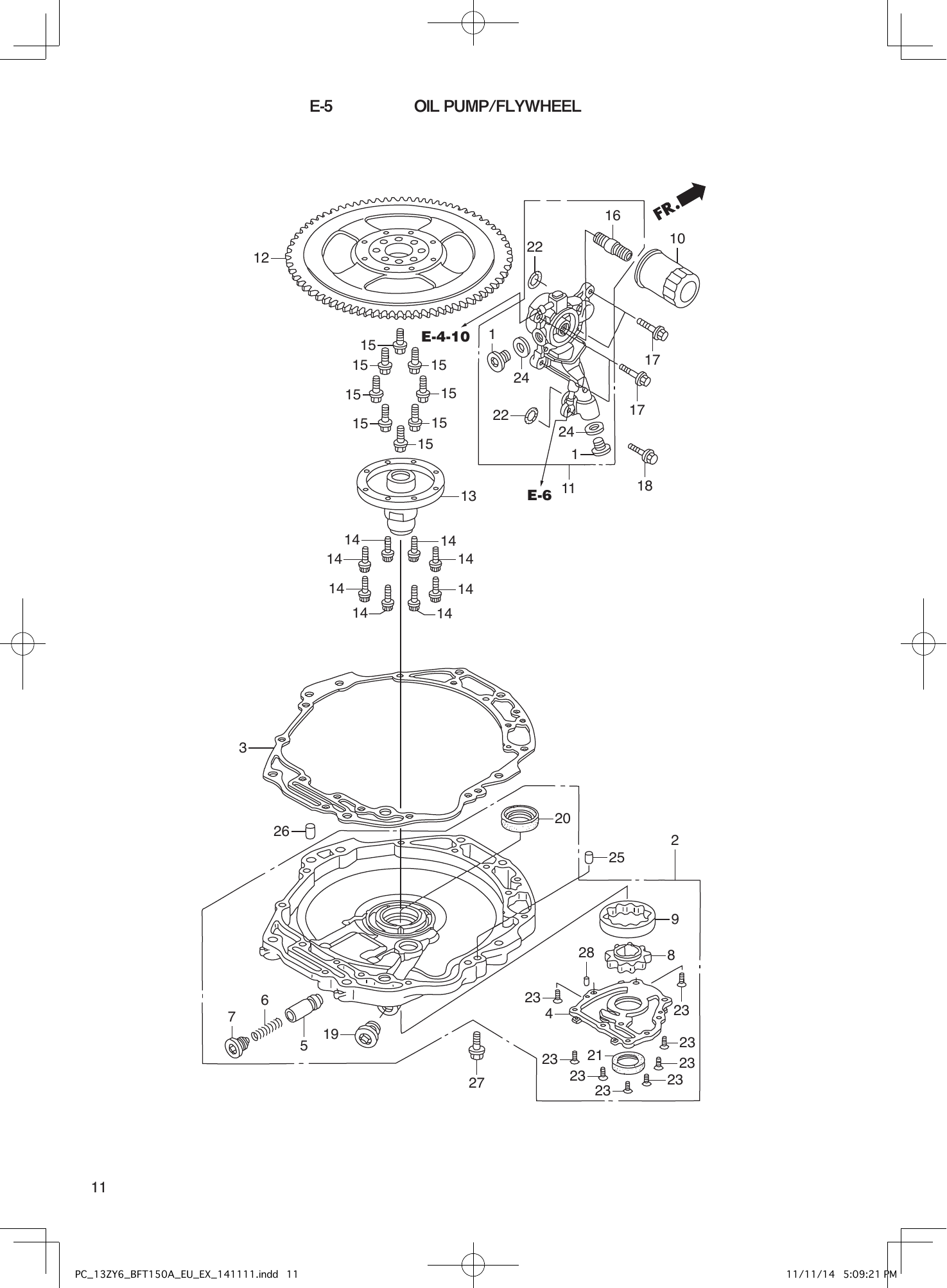

Tohatsu BFT150A OIL PUMP/FLYWHEEL parts diagram
Fig. E-5 — OIL PUMP/FLYWHEEL
22 items
Tohatsu BFT150A OIL PAN parts diagram

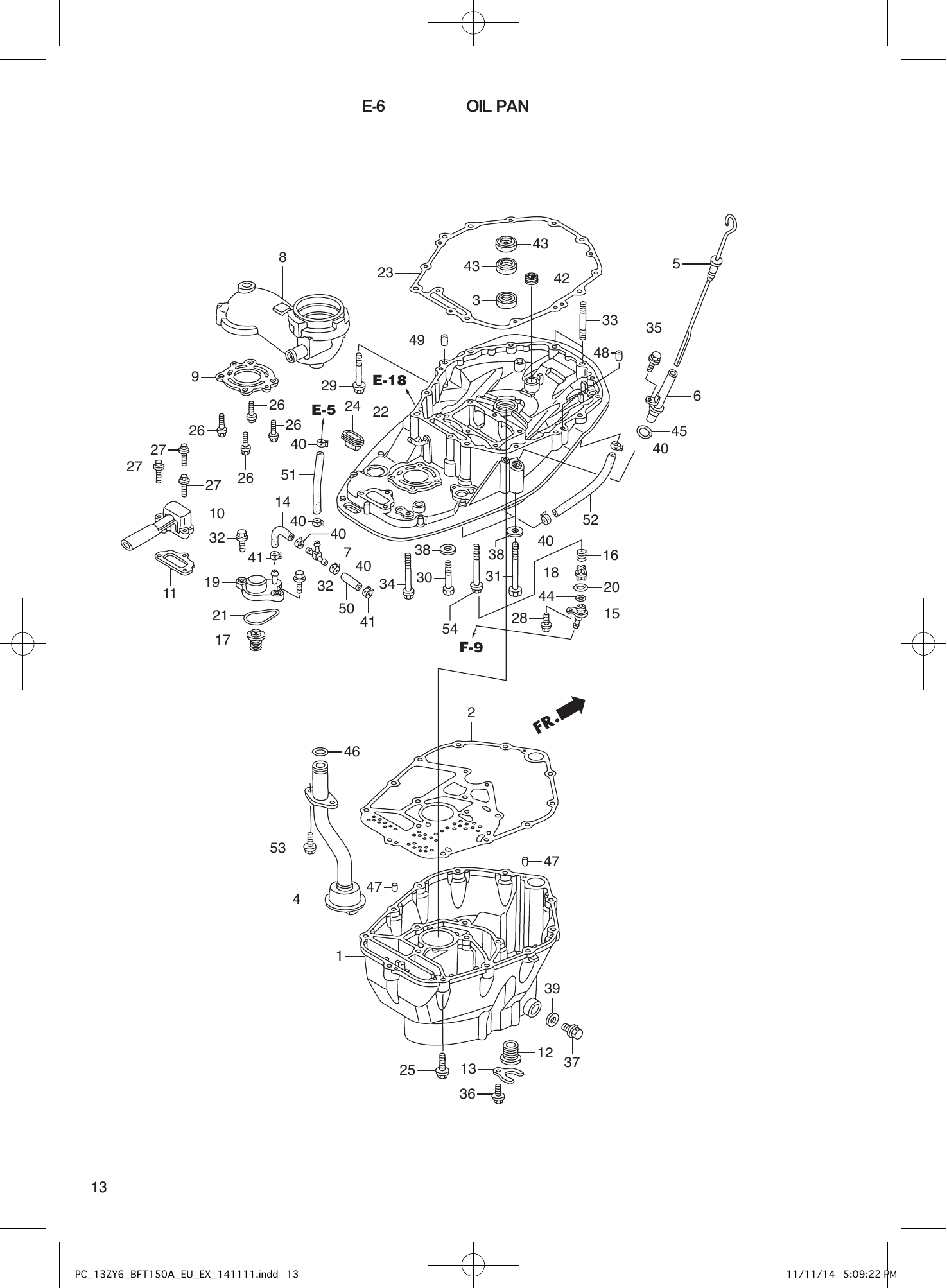

Fig. E-6 — OIL PAN
46 items

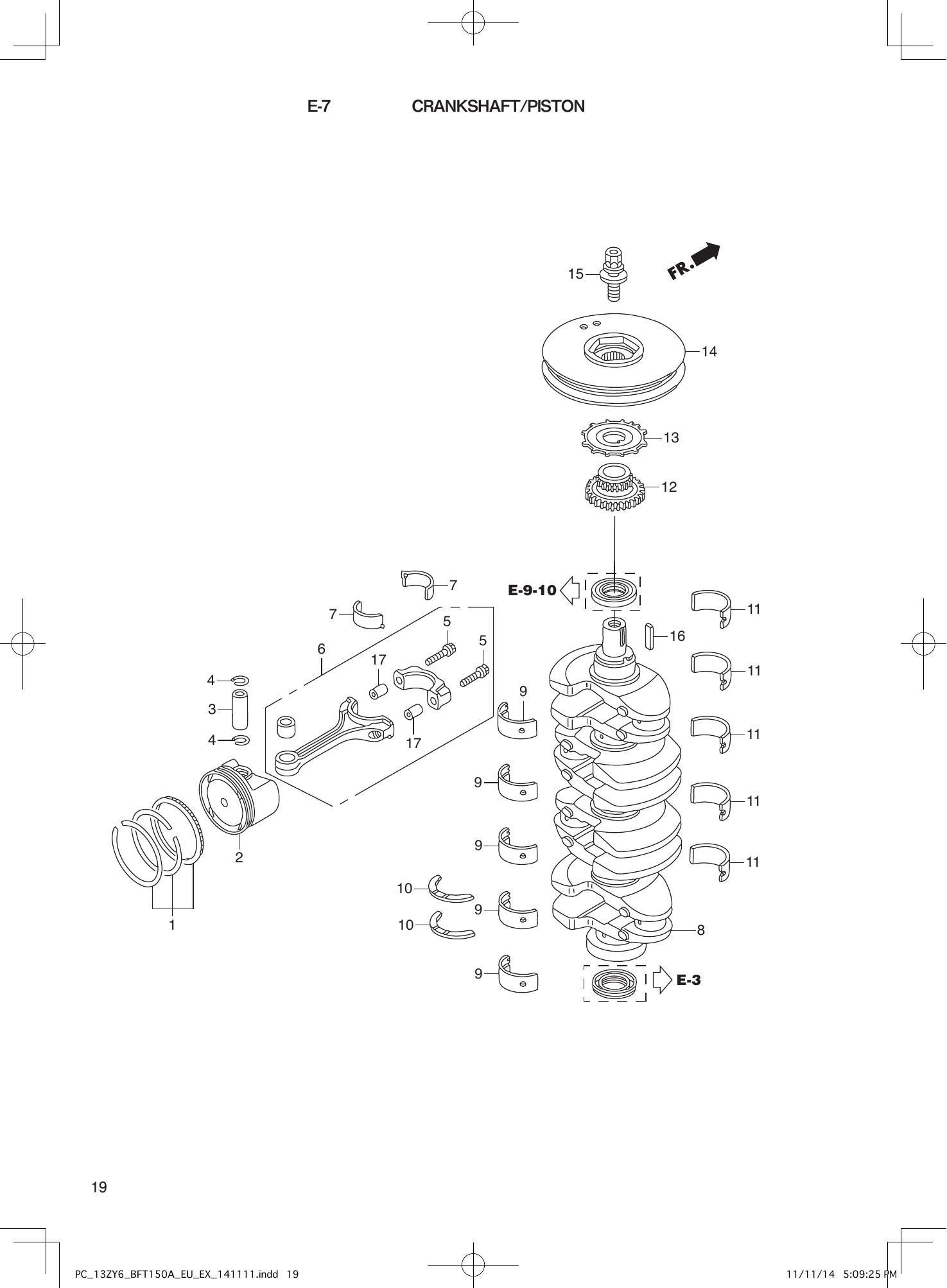

Tohatsu BFT150A CRANKSHAFT/PISTON parts diagram
Fig. E-7 — CRANKSHAFT/PISTON
16 items
Tohatsu BFT150A CAMSHAFT/VALVE parts diagram

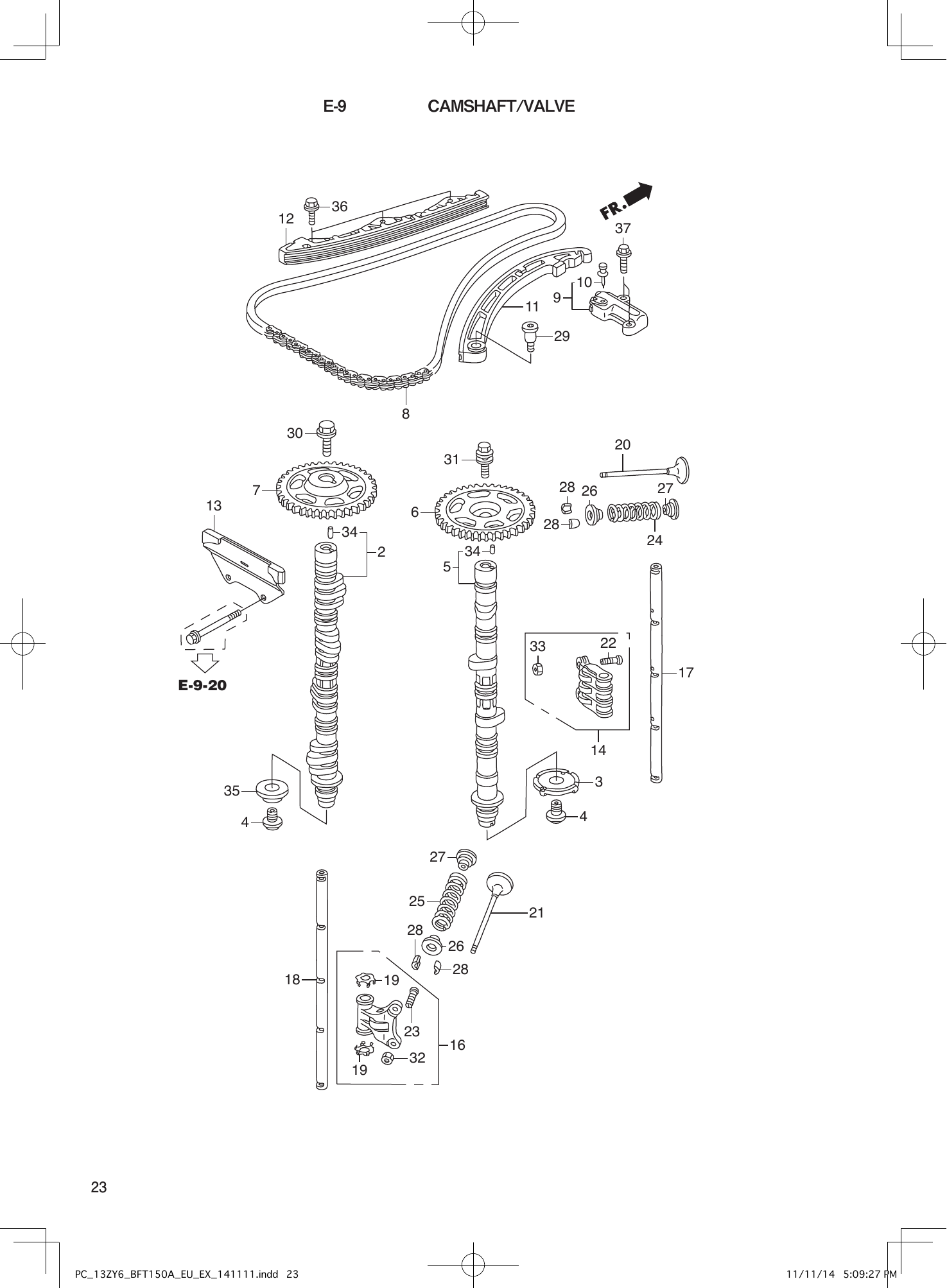

Fig. E-9 — CAMSHAFT/VALVE
33 items

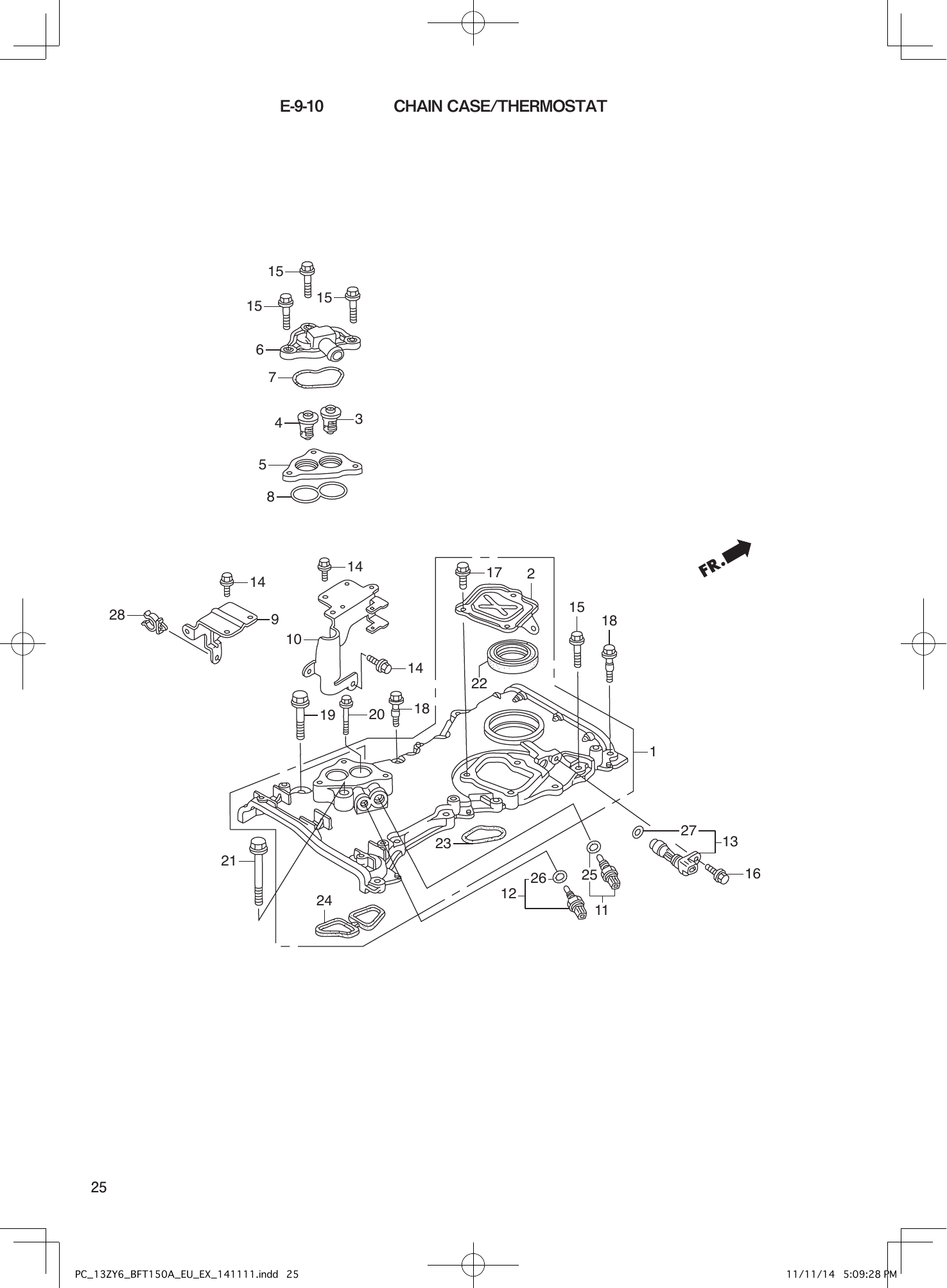

Tohatsu BFT150A CHAIN CASE/THERMOSTAT parts diagram
Fig. E-9-10 — CHAIN CASE/THERMOSTAT
28 items

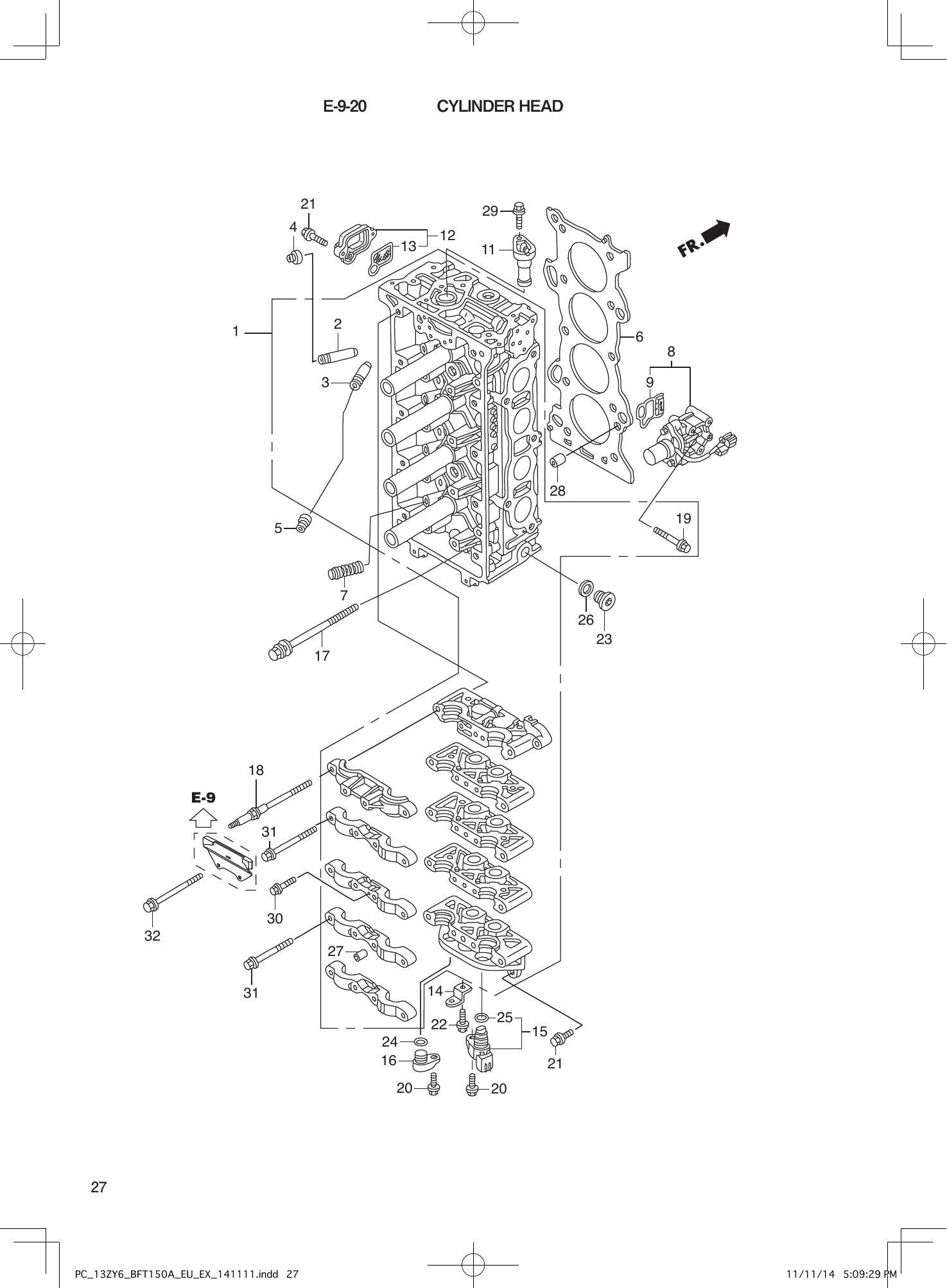

Tohatsu BFT150A CYLINDER HEAD parts diagram
Fig. E-9-20 — CYLINDER HEAD
24 items

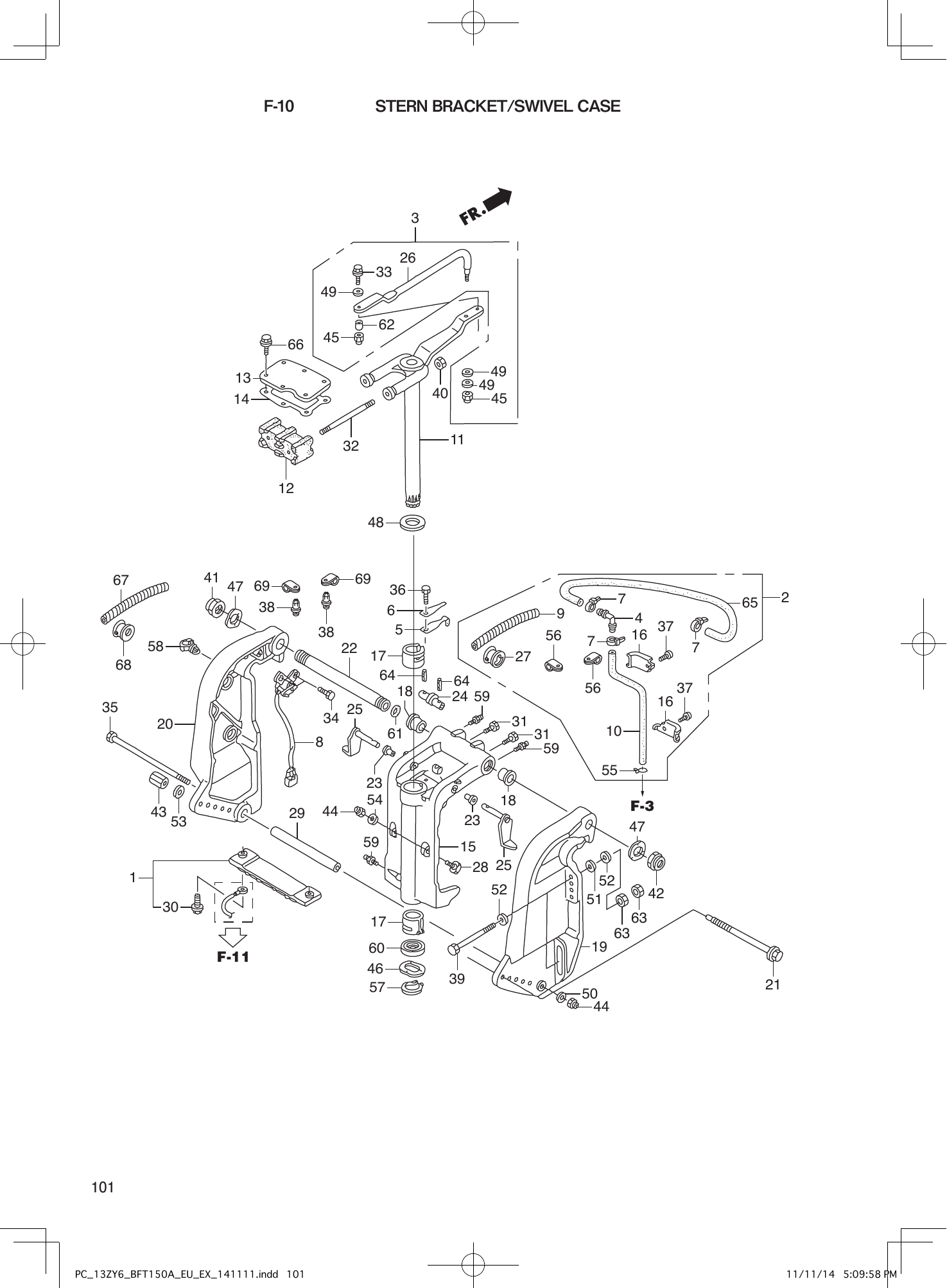

Tohatsu BFT150A STERN BRACKET/SWIVEL CASE parts diagram
Fig. F-10 — STERN BRACKET/SWIVEL CASE
65 items

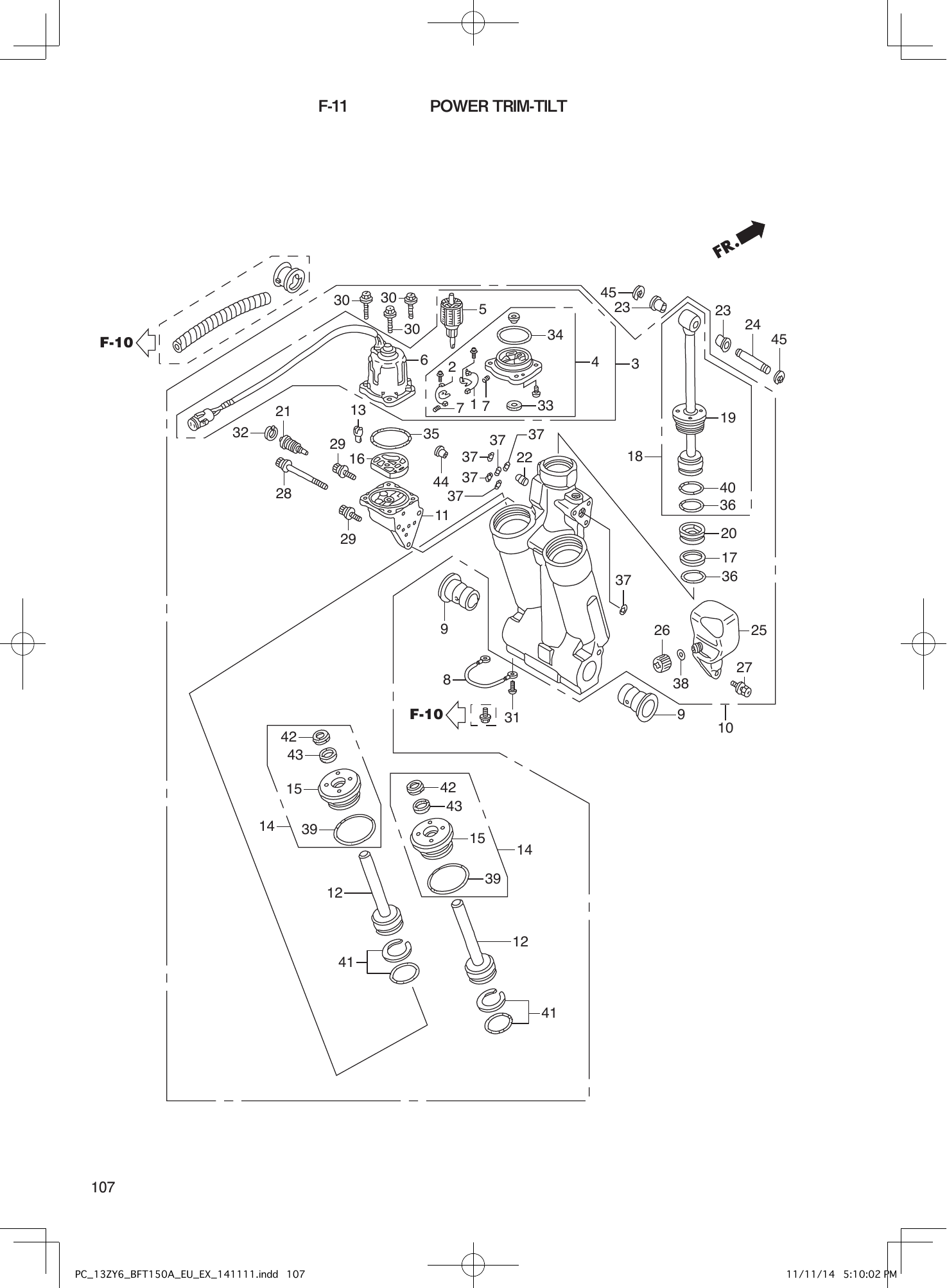

Tohatsu BFT150A POWER TRIM-TILT parts diagram
Fig. F-11 — POWER TRIM-TILT
44 items

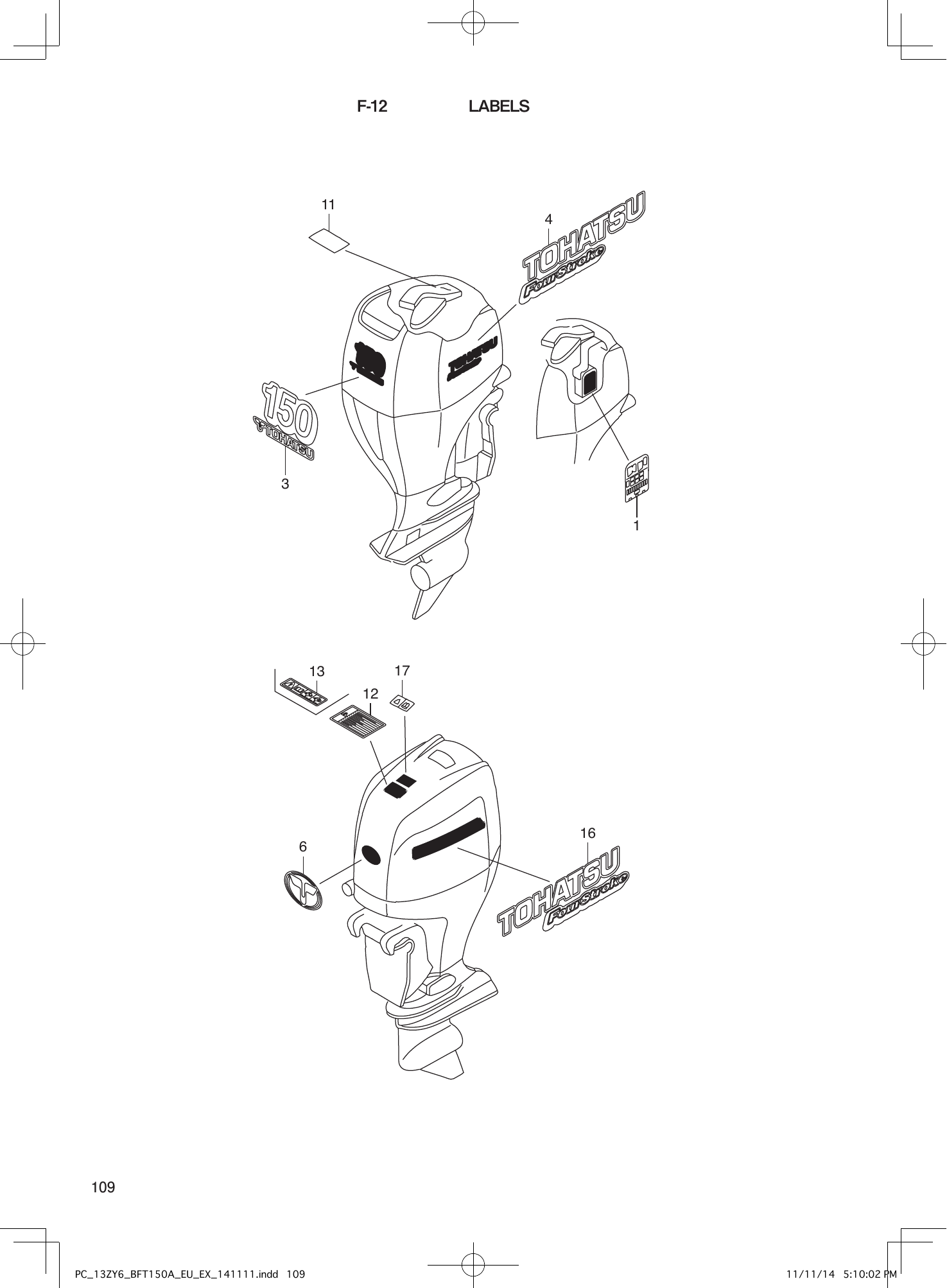

Tohatsu BFT150A LABELS parts diagram
Fig. F-12 — LABELS
9 items

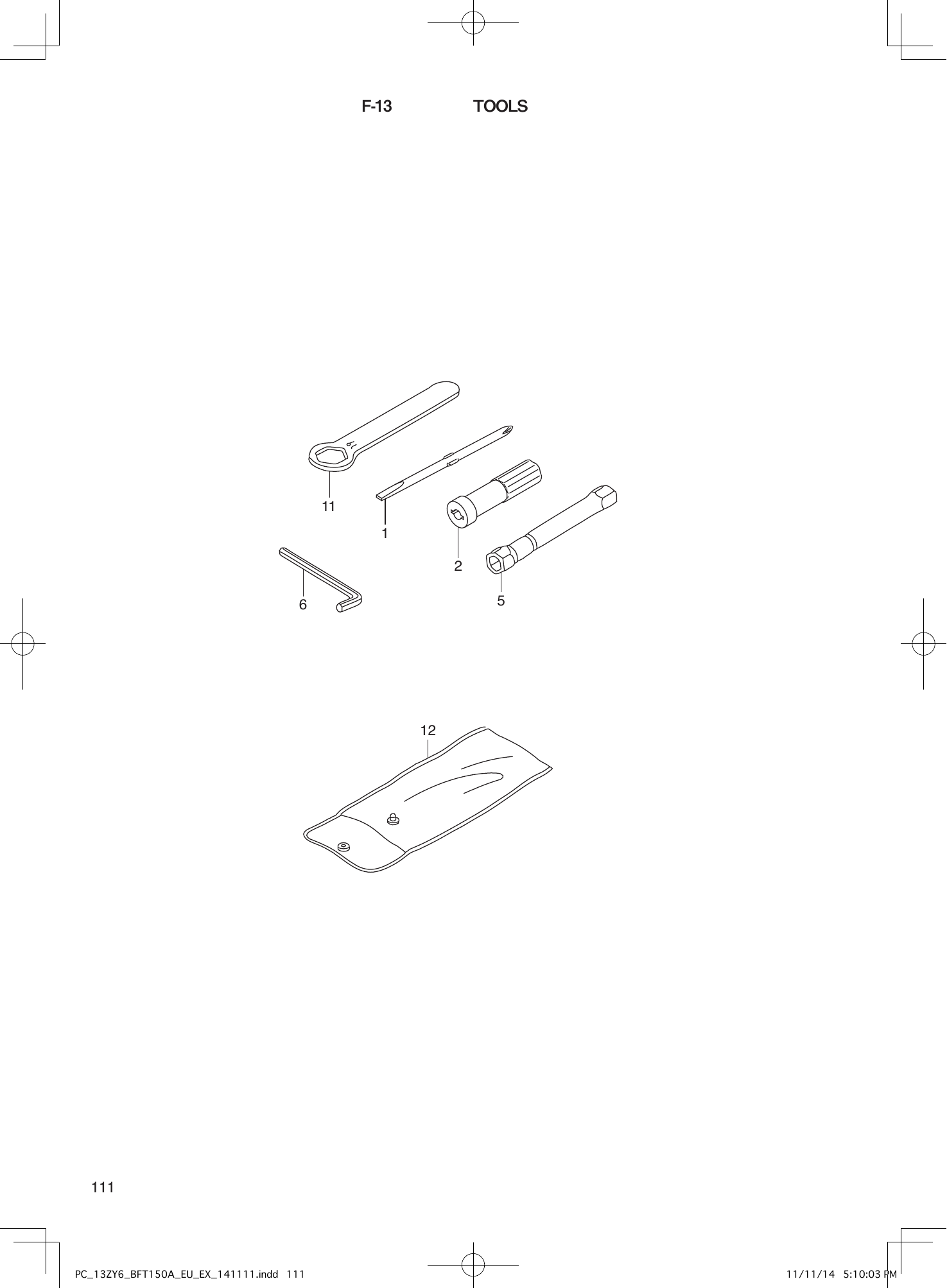

Tohatsu BFT150A TOOLS parts diagram
Fig. F-13 — TOOLS
4 items
Tohatsu BFT150A SHIFT SHAFT parts diagram
Fig. F-2 — SHIFT SHAFT
46 items
Tohatsu BFT150A GEAR CASE parts diagram

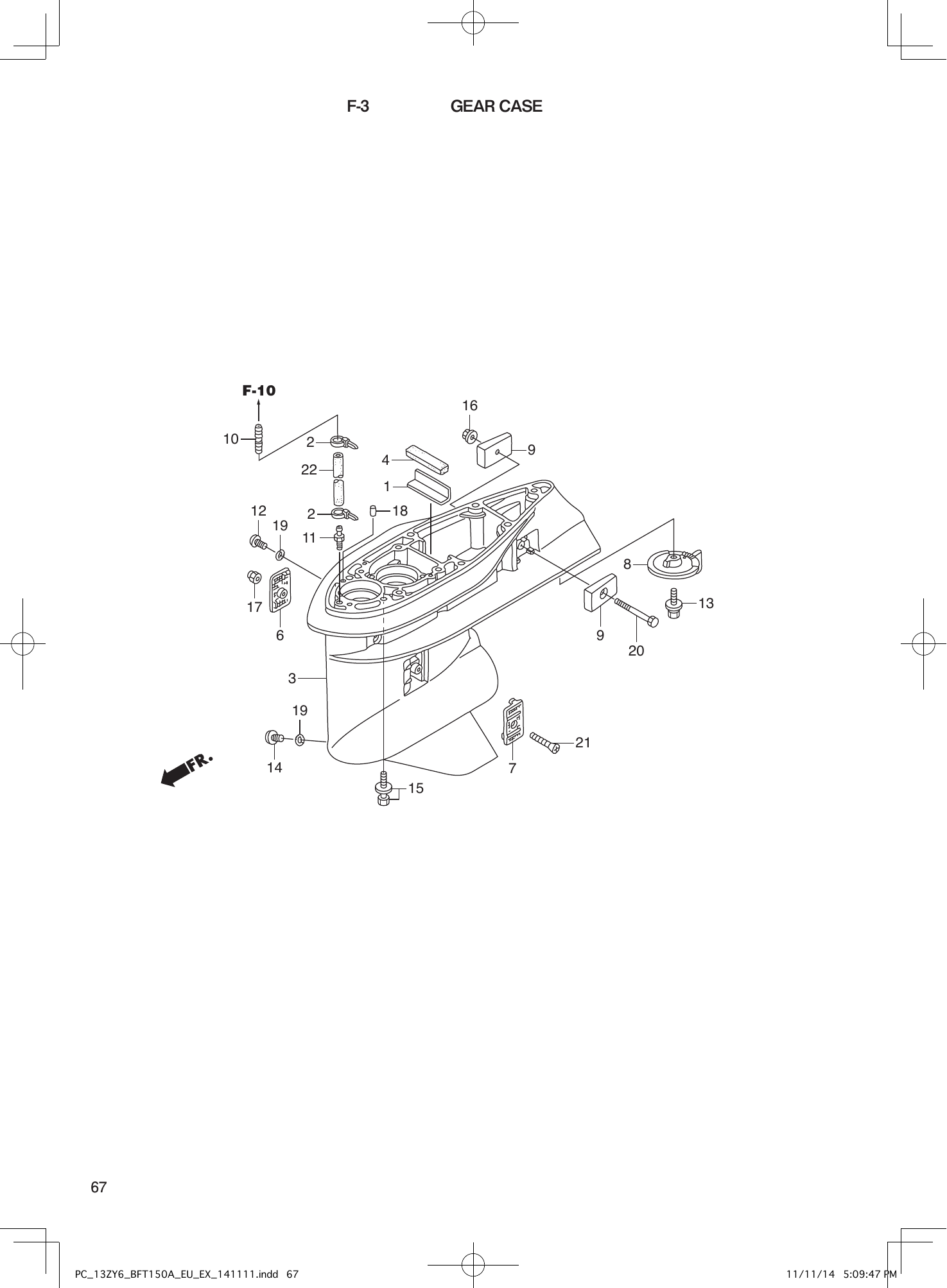

Fig. F-3 — GEAR CASE
18 items
Tohatsu BFT150A GEAR CASE ASSY parts diagram

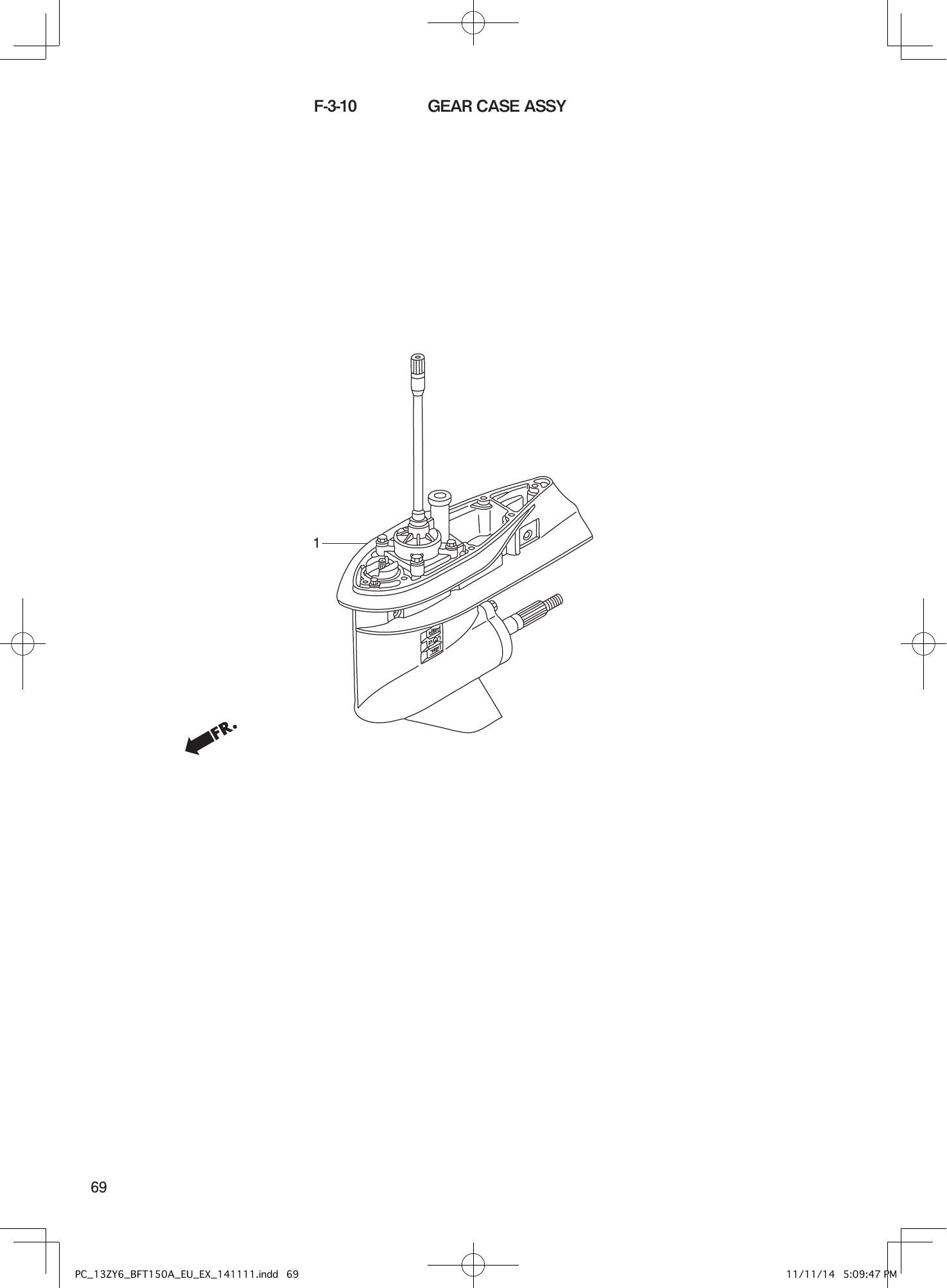

Fig. F-3-10 — GEAR CASE ASSY
1 items

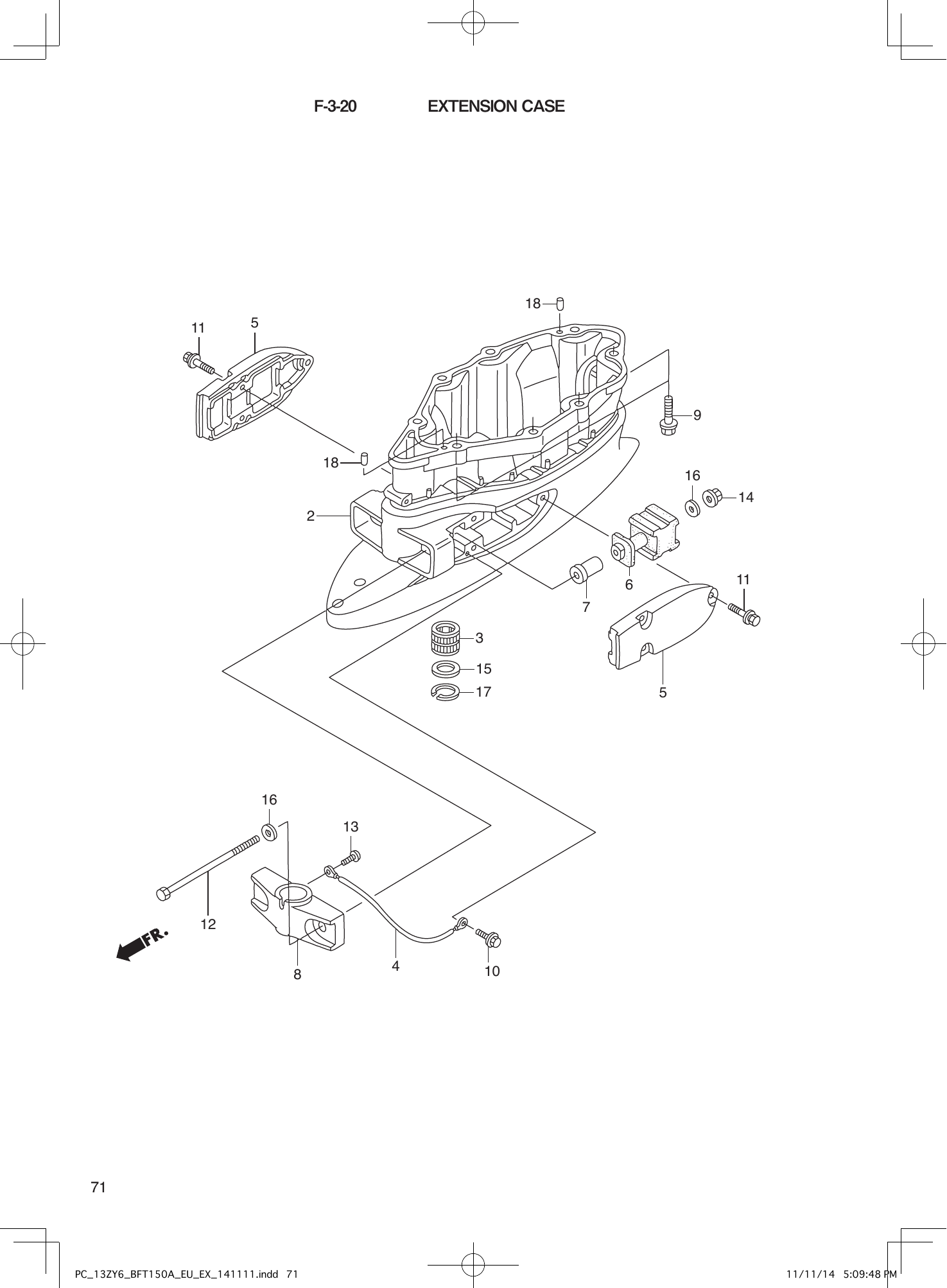

Tohatsu BFT150A EXTENSION CASE parts diagram
Fig. F-3-20 — EXTENSION CASE
17 items

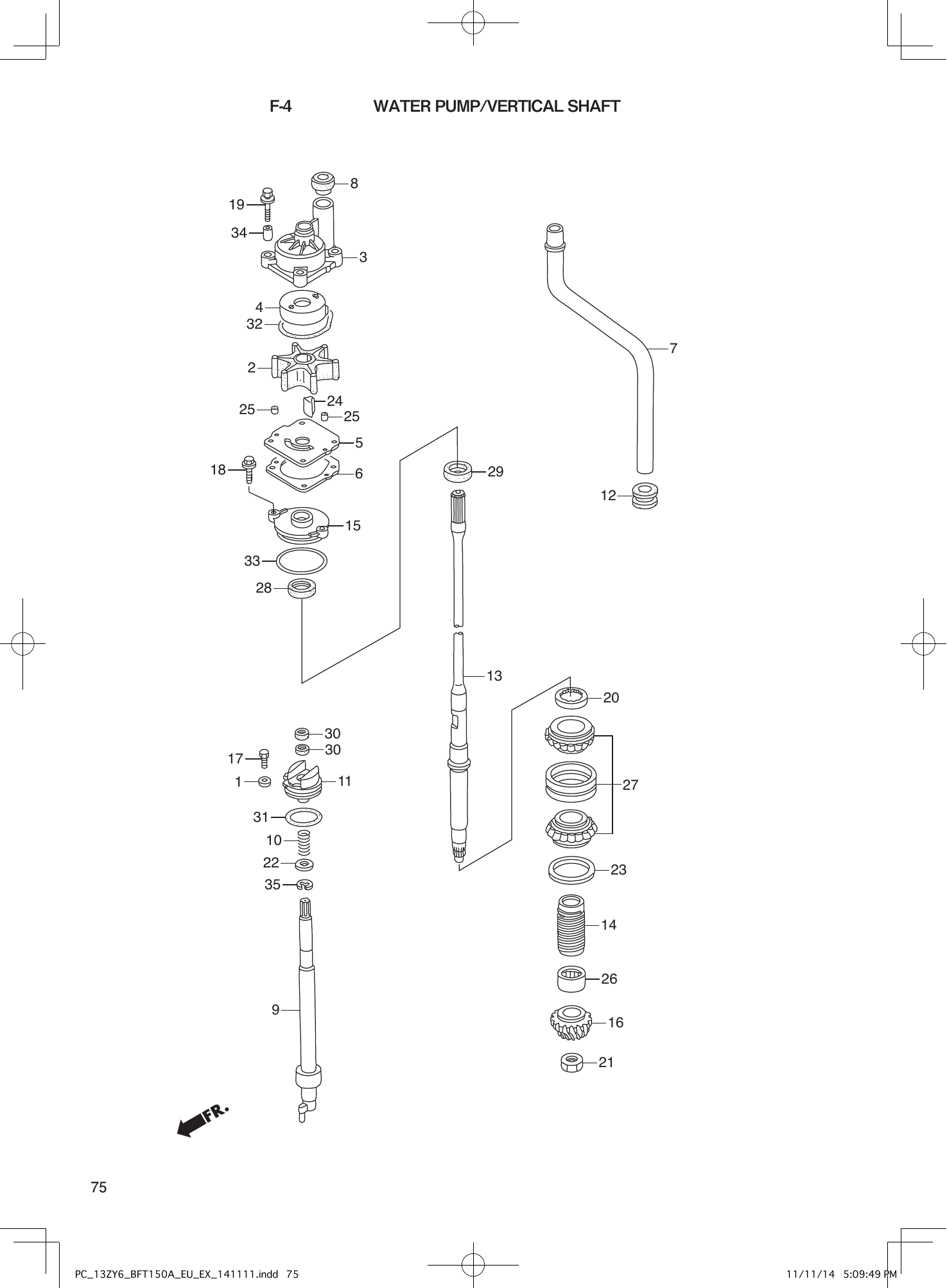

Tohatsu BFT150A WATER PUMP/VERTICAL SHAFT parts diagram
Fig. F-4 — WATER PUMP/VERTICAL SHAFT
34 items

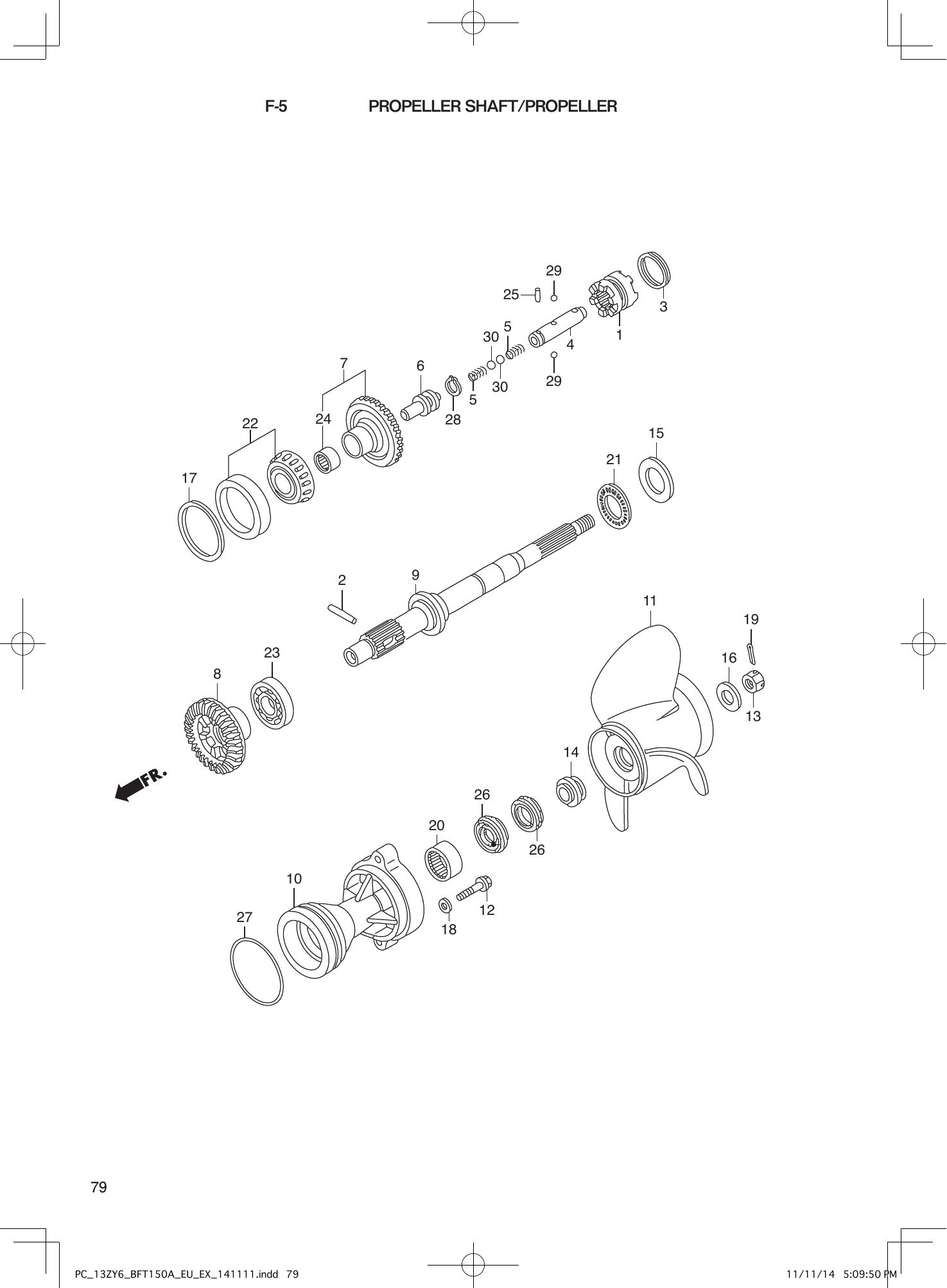

Tohatsu BFT150A PROPELLER SHAFT/PROPELLER parts diagram
Fig. F-5 — PROPELLER SHAFT/PROPELLER
27 items

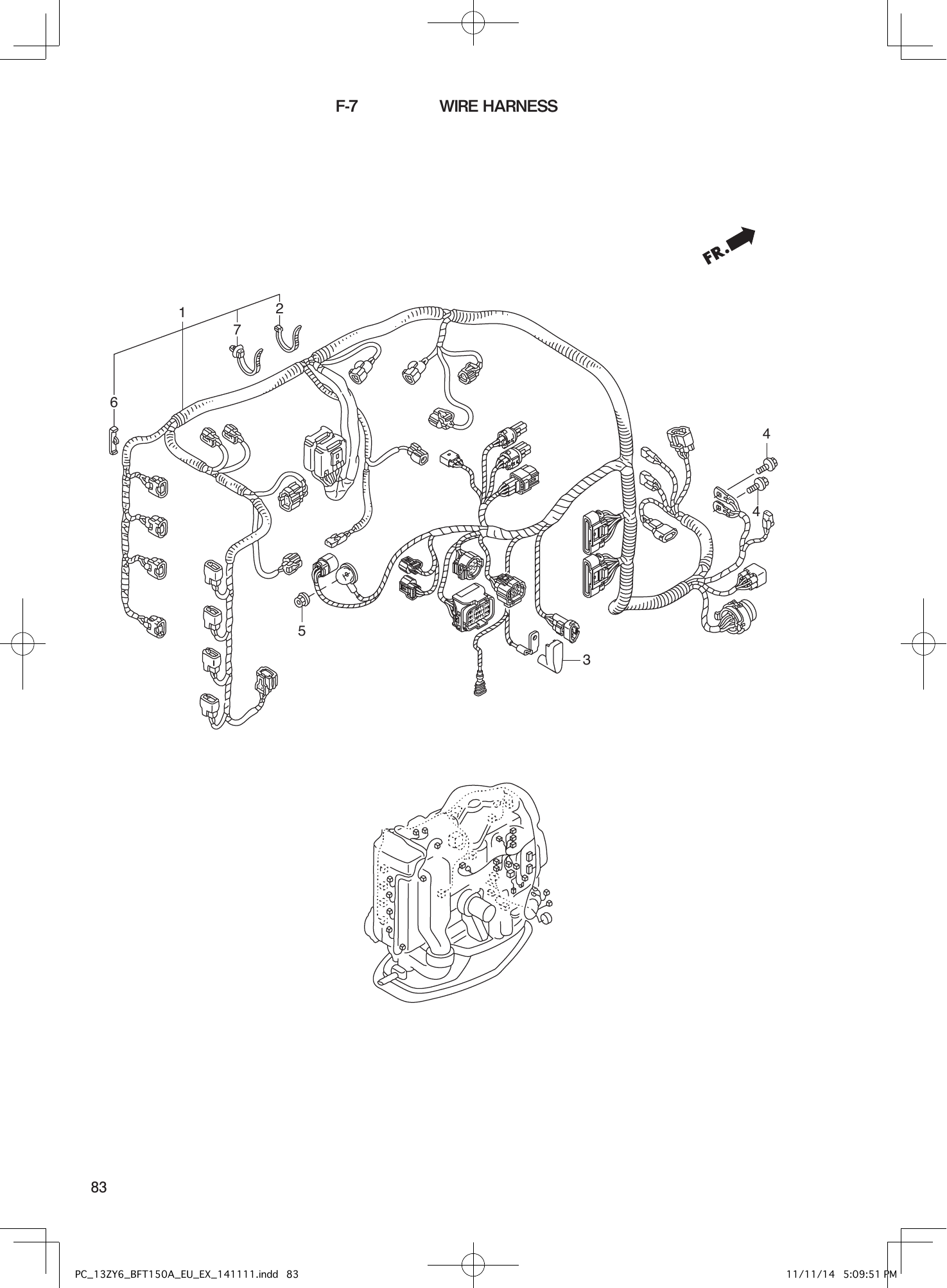

Tohatsu BFT150A WIRE HARNESS parts diagram
Fig. F-7 — WIRE HARNESS
7 items

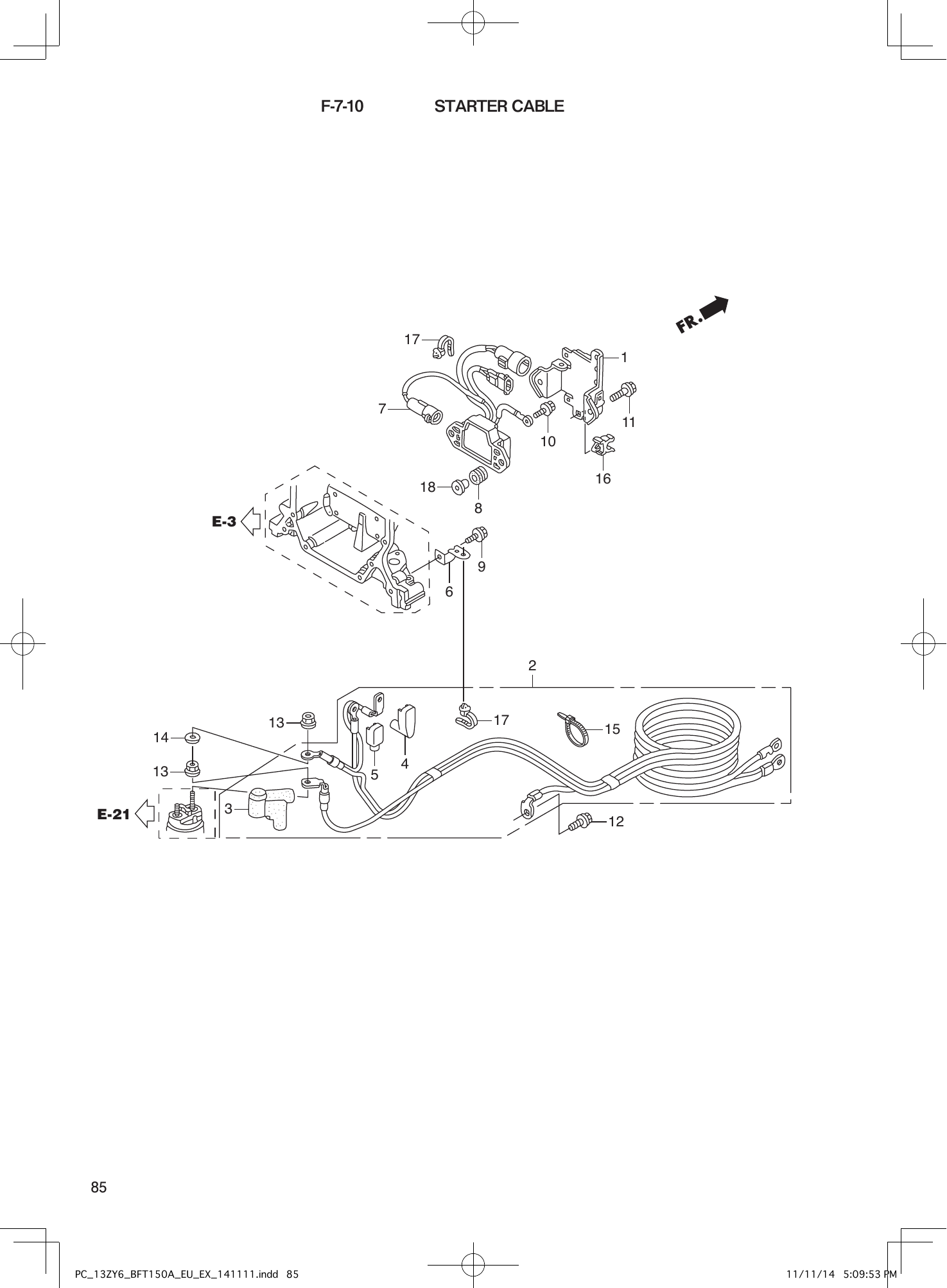

Tohatsu BFT150A STARTER CABLE parts diagram
Fig. F-7-10 — STARTER CABLE
18 items

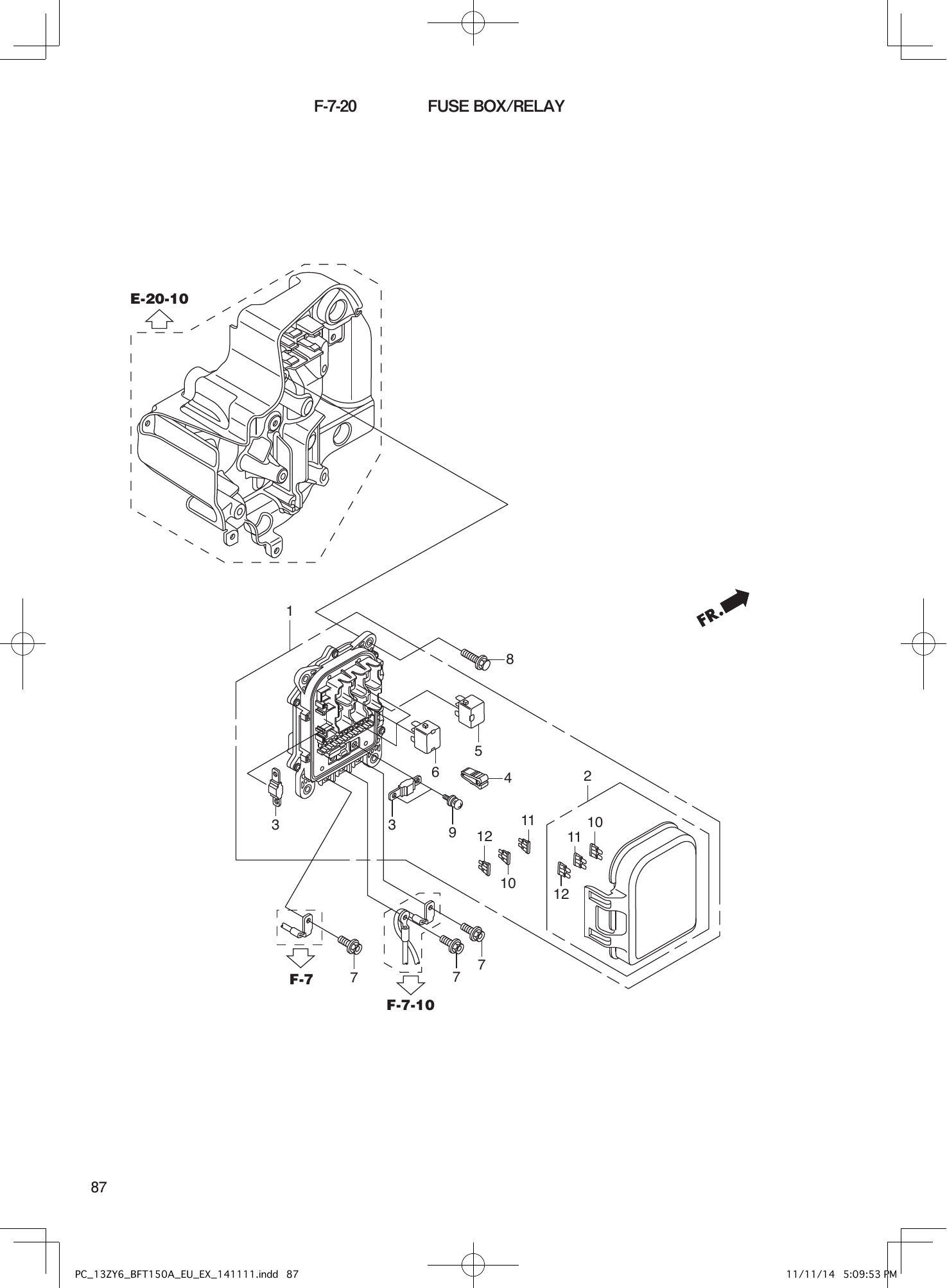

Tohatsu BFT150A FUSE BOX/RELAY parts diagram
Fig. F-7-20 — FUSE BOX/RELAY
9 items

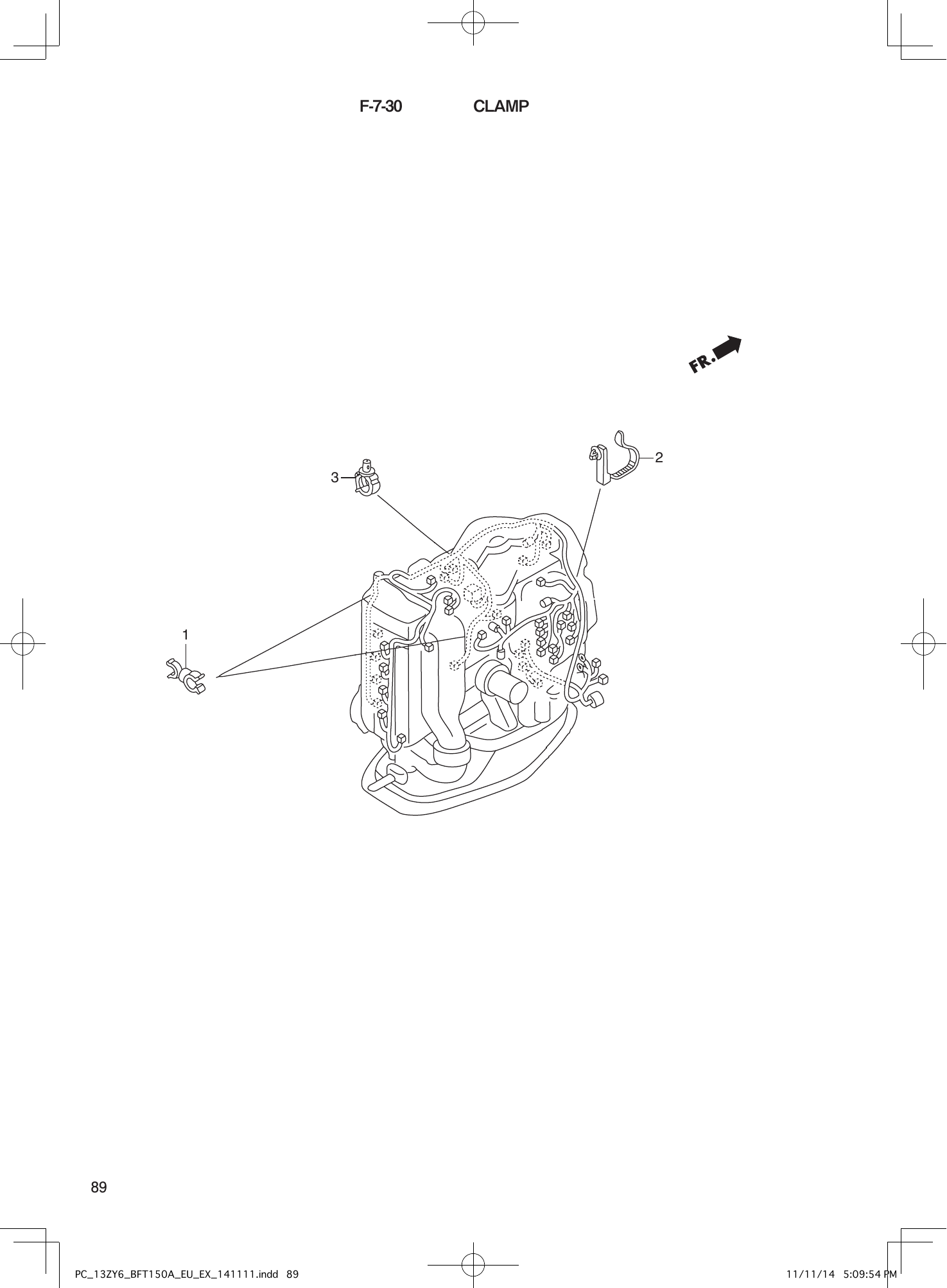

Tohatsu BFT150A CLAMP parts diagram
Fig. F-7-30 — CLAMP
3 items

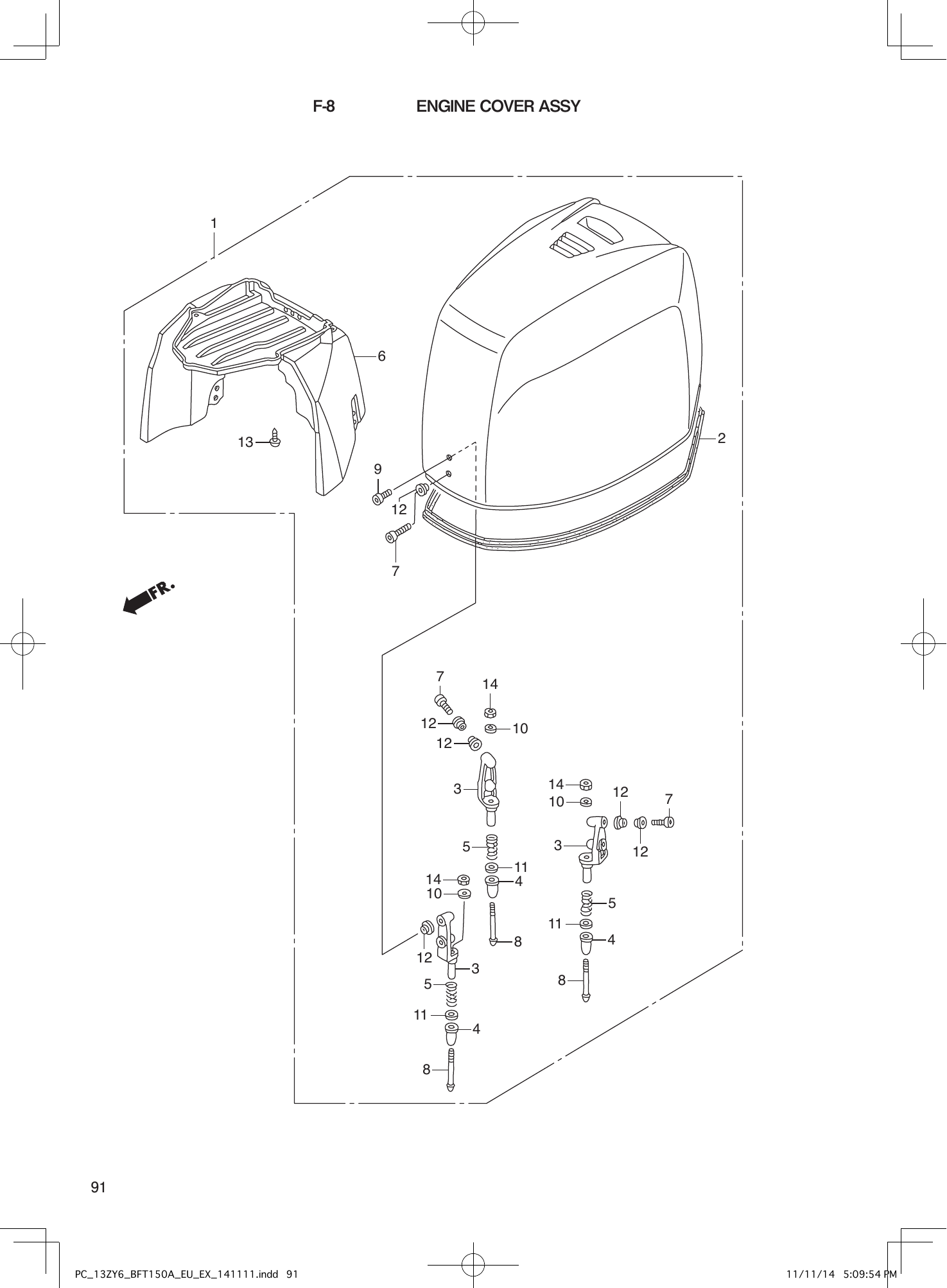

Tohatsu BFT150A ENGINE COVER ASSY parts diagram
Fig. F-8 — ENGINE COVER ASSY
12 items

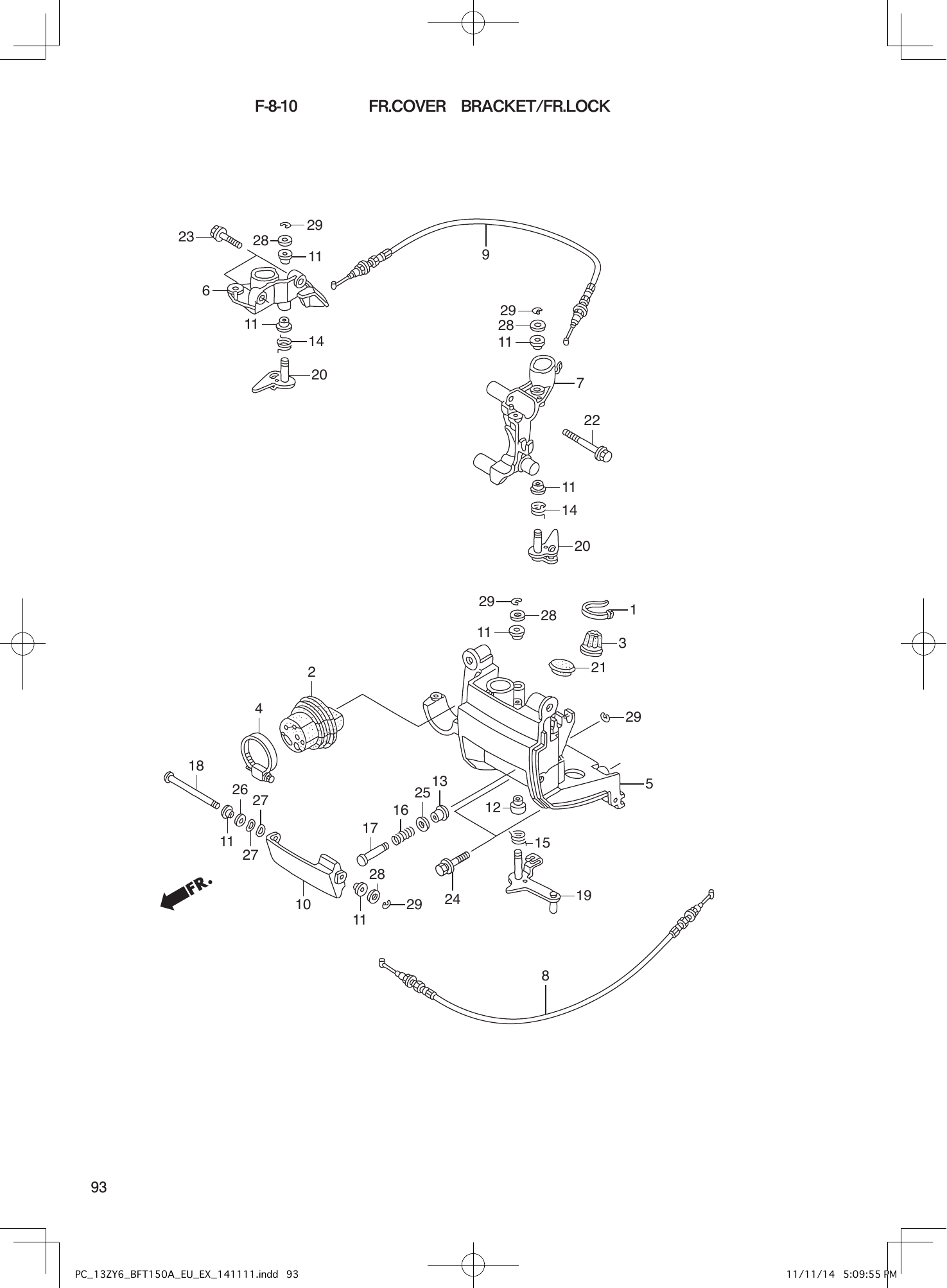

Tohatsu BFT150A FR.COVER BRACKET/FR.LOCK parts diagram
Fig. F-8-10 — FR.COVER BRACKET/FR.LOCK
28 items
Tohatsu BFT150A UNDER COVER parts diagram

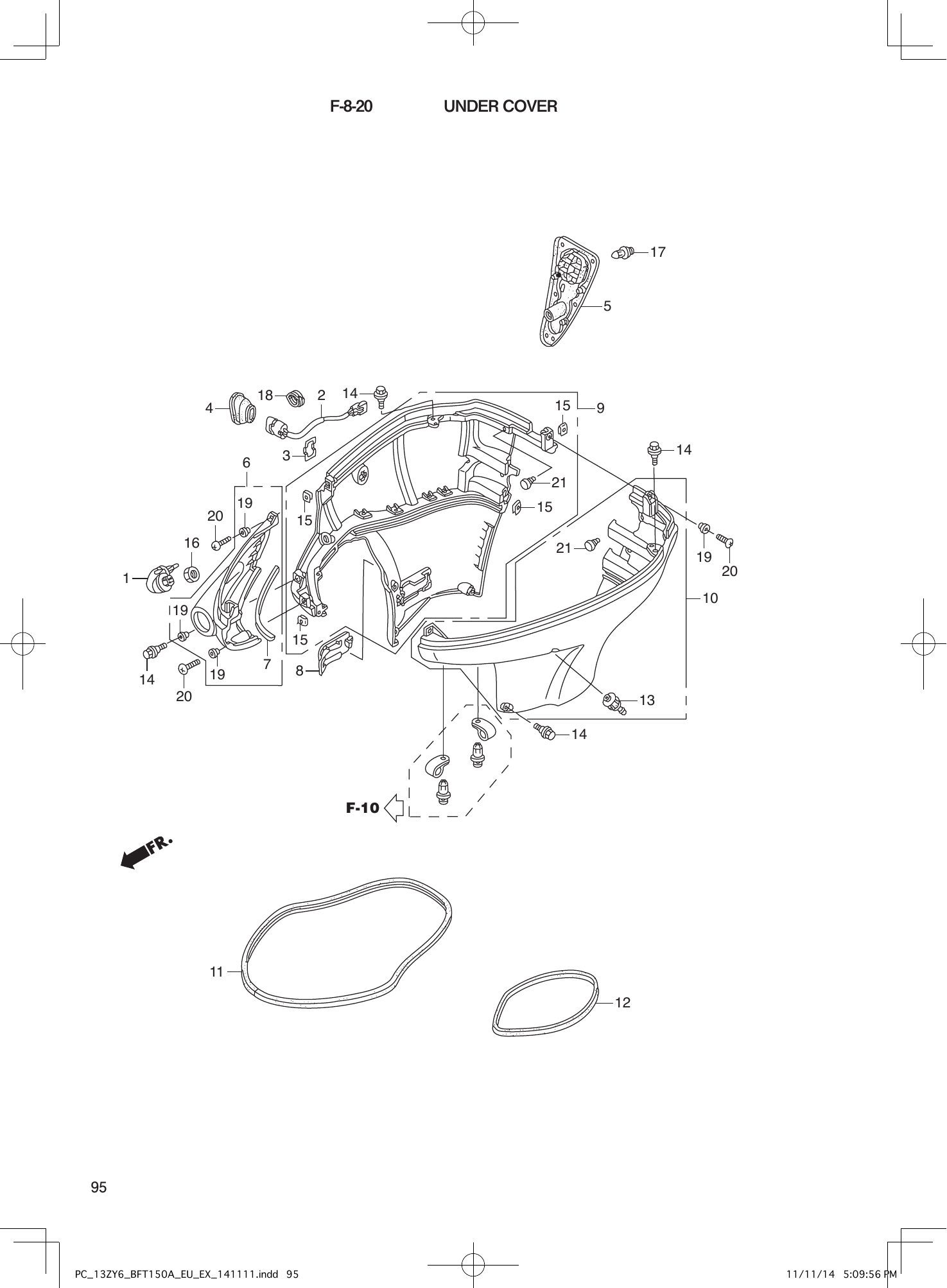

Fig. F-8-20 — UNDER COVER
19 items

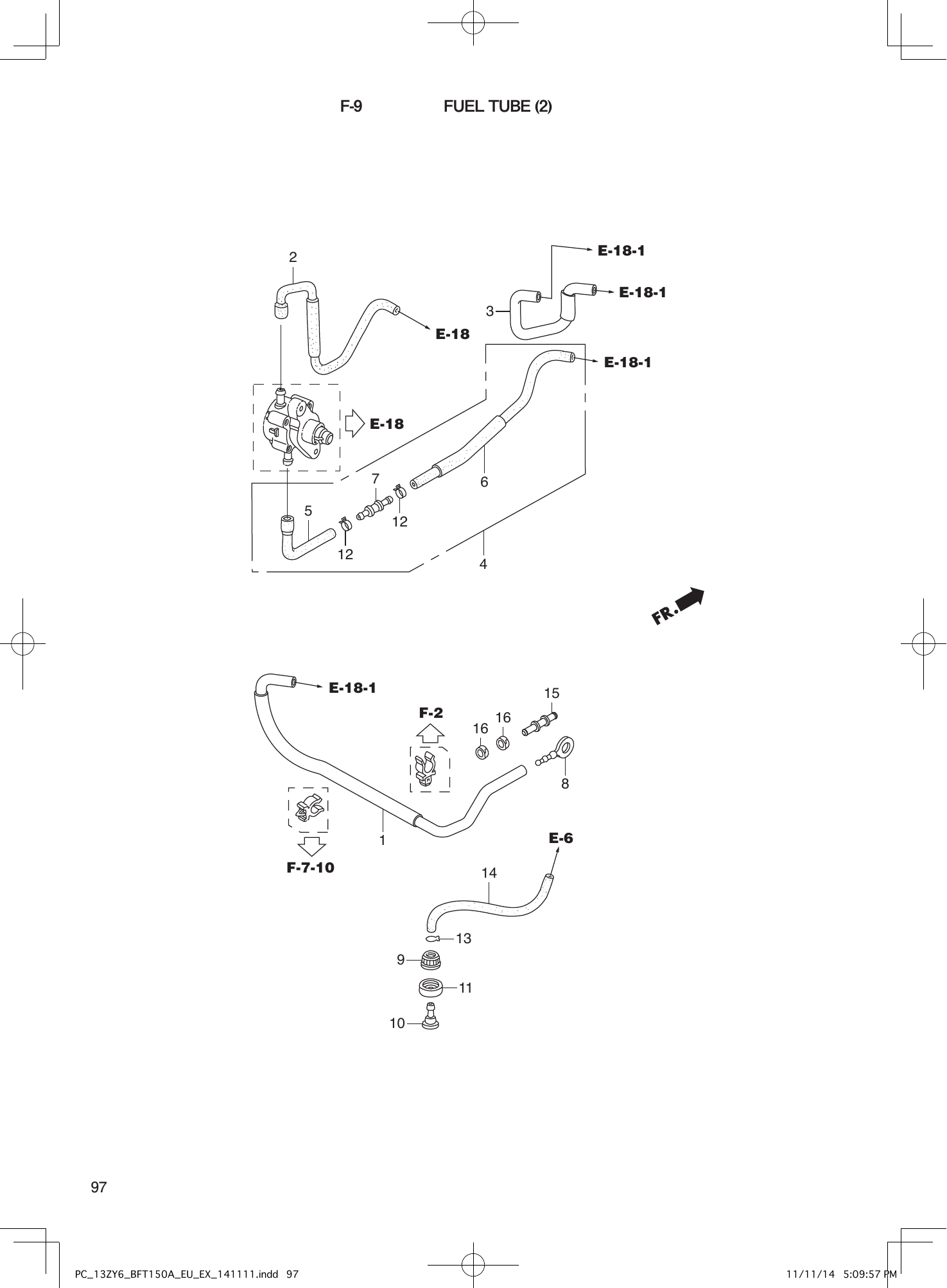

Tohatsu BFT150A FUEL TUBE (2) parts diagram
Fig. F-9 — FUEL TUBE (2)
15 items
