Yamaha ME422STIP2 (N601)STIP1(N611) Parts Catalog

Yamaha ME422STIP2 (N601)STIP1(N611) Inboard parts and diagrams

Yamaha ME422STIP2 (N601)STIP1(N611) inboard parts catalog includes CYLINDER HEAD, CYLINDER BLOCK, TIMING GEAR COVER & REAR END, CRANKSHAFT & PISTON, CAMSHAFT & VALVE, OIL PUMP, OIL FILTER & COOLER, WATER PUMP, INJECTION NOZZLE, FUEL INJECTION NOZZLE, ADJUSTING SHIM, FUEL INJECTION PUMP, STARTING MOTOR, EMBLEM & LABEL 1, FLYWHEEL HOUSING 1, MOUNTING, OIL COOLER, LUBRICATION 1. Open a section to view exploded diagrams, reference numbers, OEM article numbers, quantities and matched Marmoom Marine store products.

3 linked store products are available across 44 catalog sections. 652 catalog rows are listed for this model. Confirm the exact model, serial range and year before ordering marine engine parts.

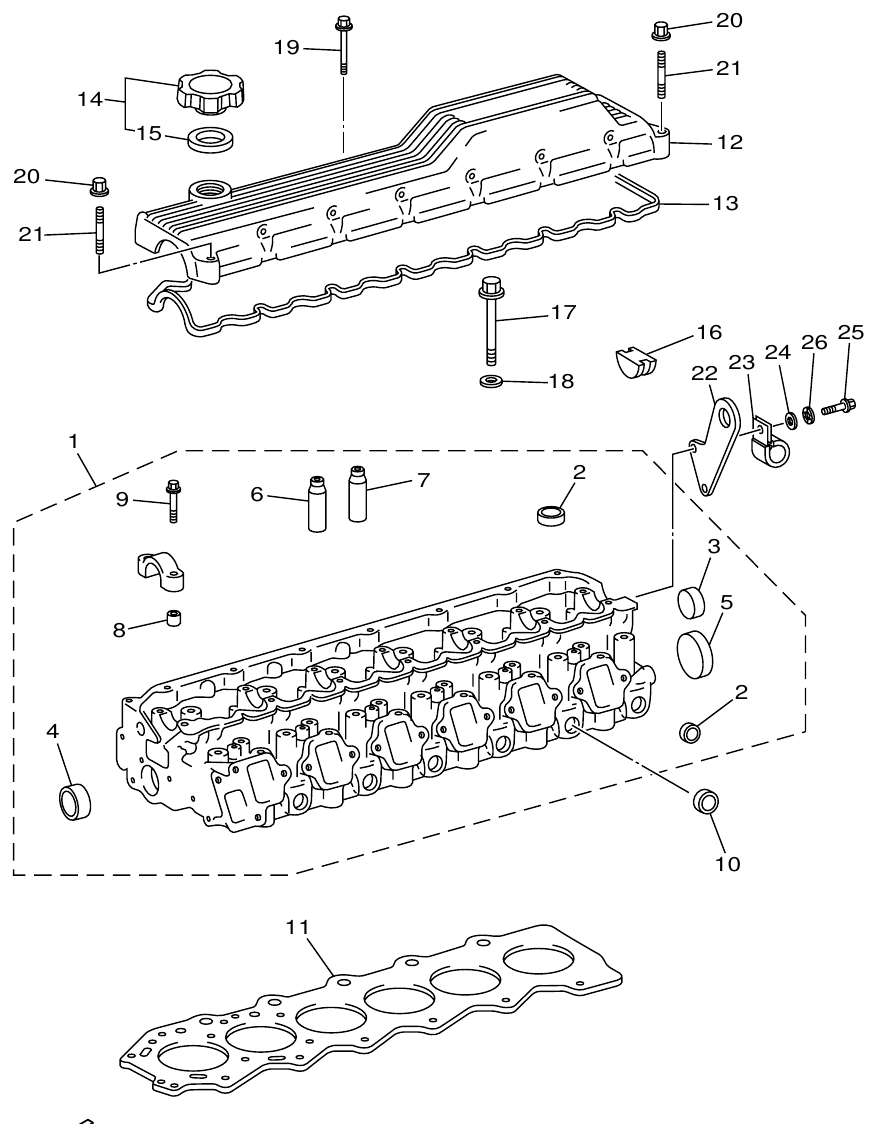

Yamaha ME422STIP2 (N601)STIP1(N611) CYLINDER HEAD parts diagram
Fig. 1 — CYLINDER HEAD
20 items
Yamaha ME422STIP2 (N601)STIP1(N611) CYLINDER BLOCK parts diagram

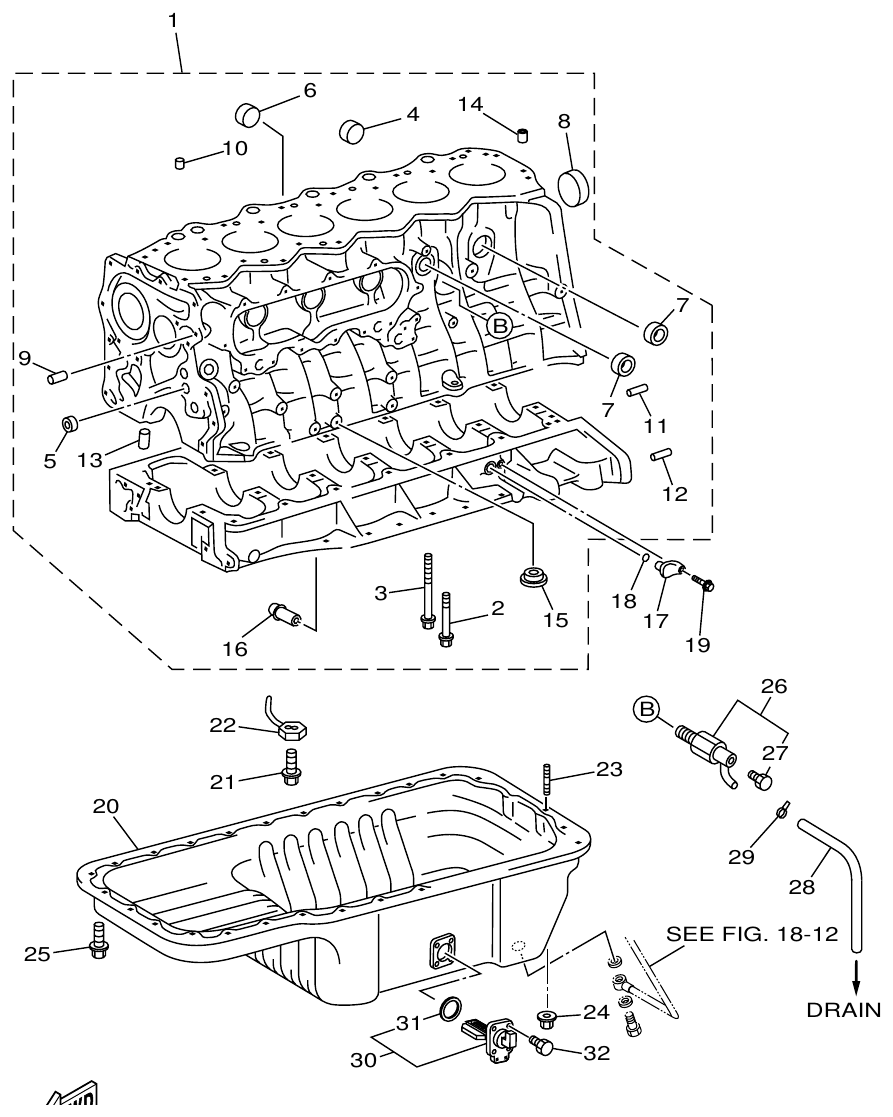

Fig. 2 — CYLINDER BLOCK
19 items
Yamaha ME422STIP2 (N601)STIP1(N611) TIMING GEAR COVER & REAR END parts diagram

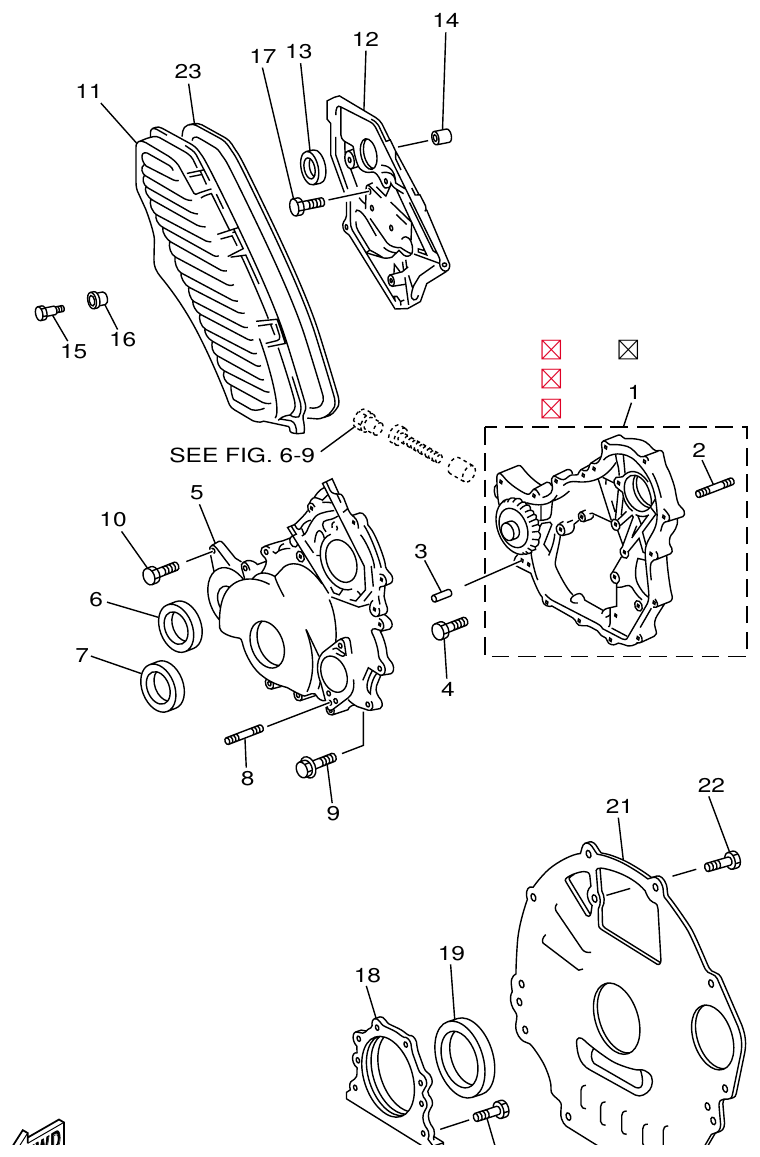

Fig. 3 — TIMING GEAR COVER & REAR END
17 items

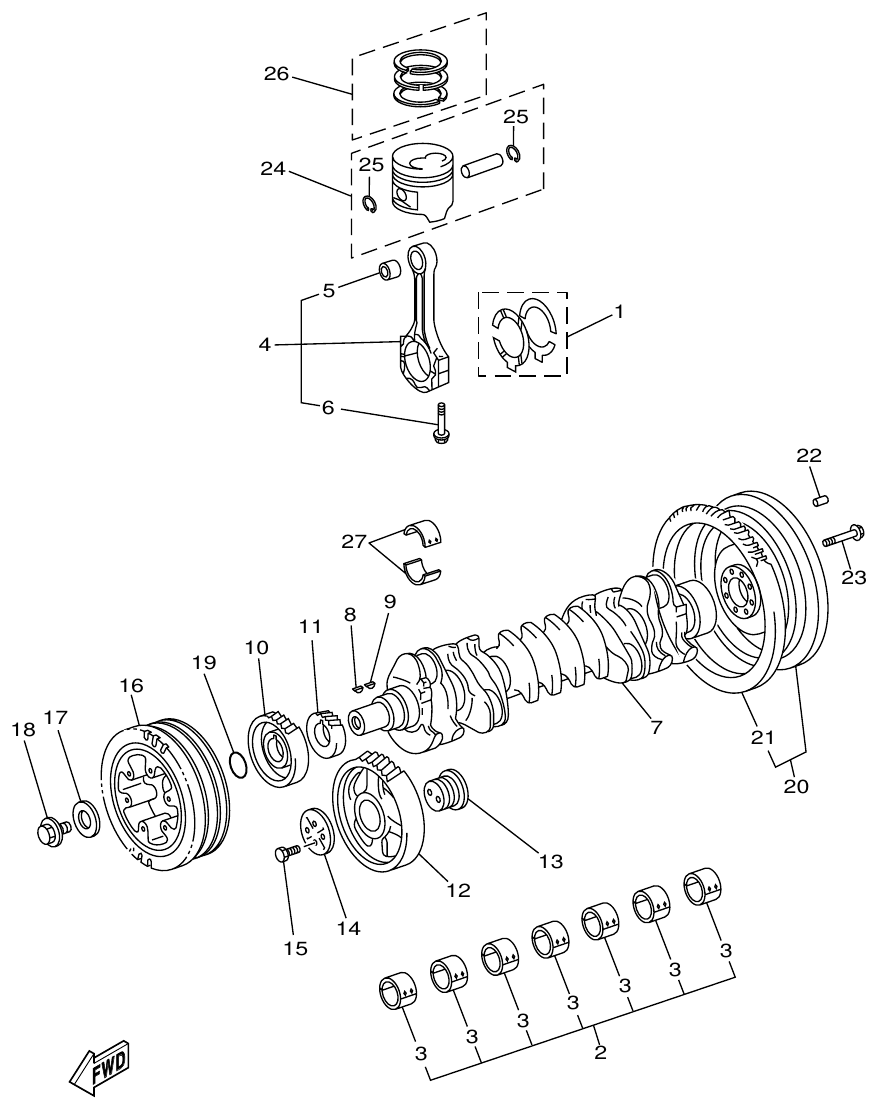

Yamaha ME422STIP2 (N601)STIP1(N611) CRANKSHAFT & PISTON parts diagram
Fig. 4 — CRANKSHAFT & PISTON
25 items
Yamaha ME422STIP2 (N601)STIP1(N611) CAMSHAFT & VALVE parts diagram

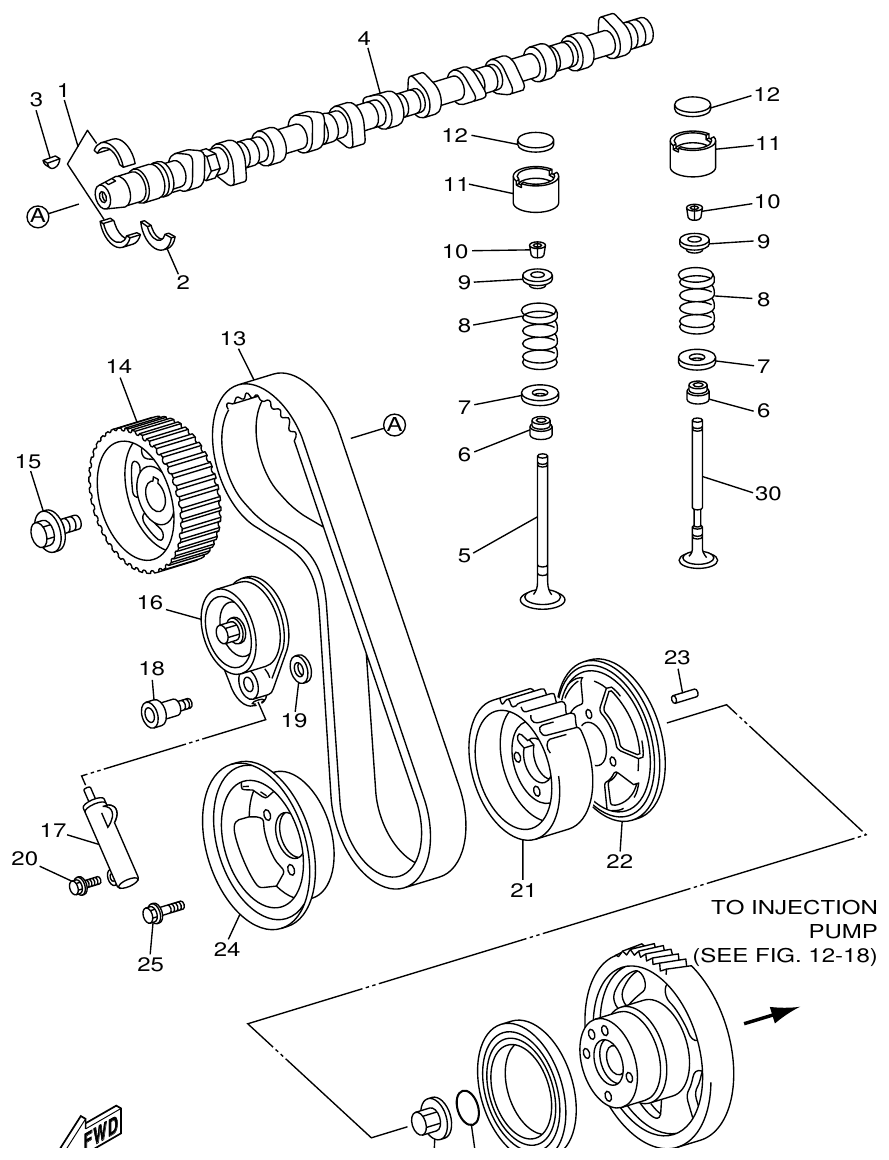

Fig. 5 — CAMSHAFT & VALVE
25 items

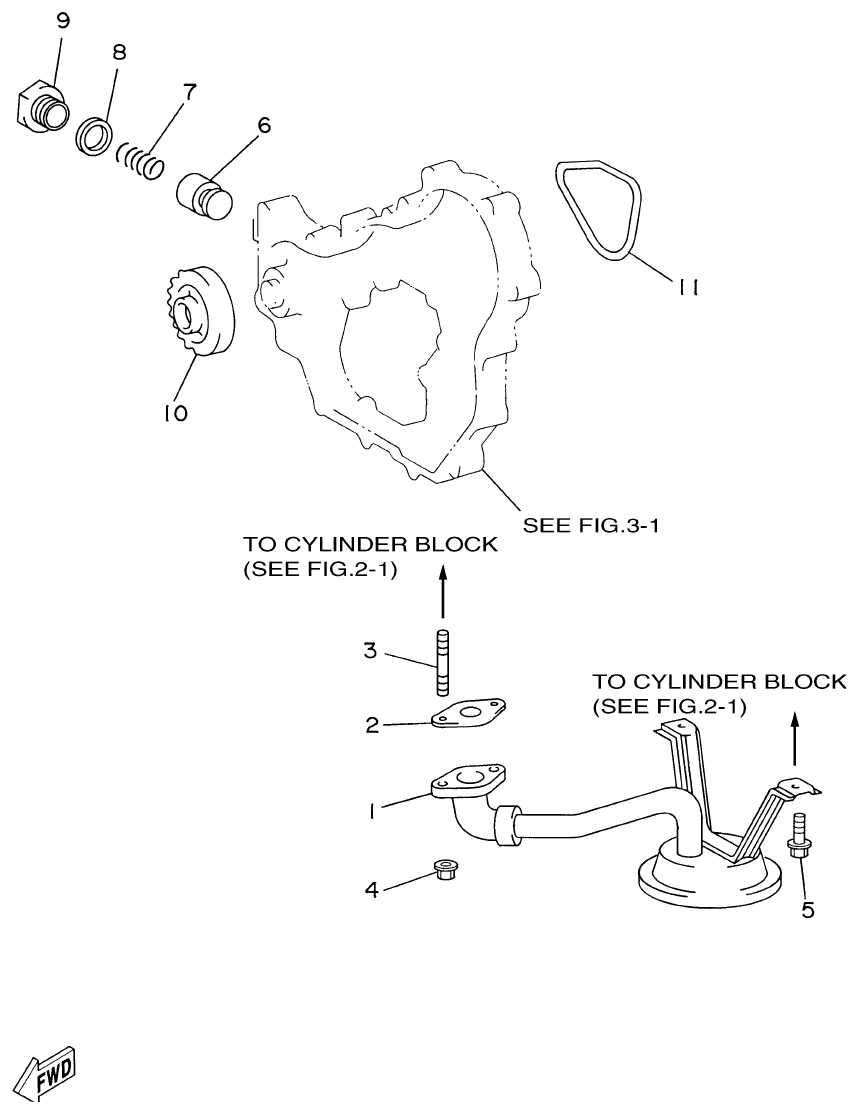

Yamaha ME422STIP2 (N601)STIP1(N611) OIL PUMP parts diagram
Fig. 6 — OIL PUMP
11 items

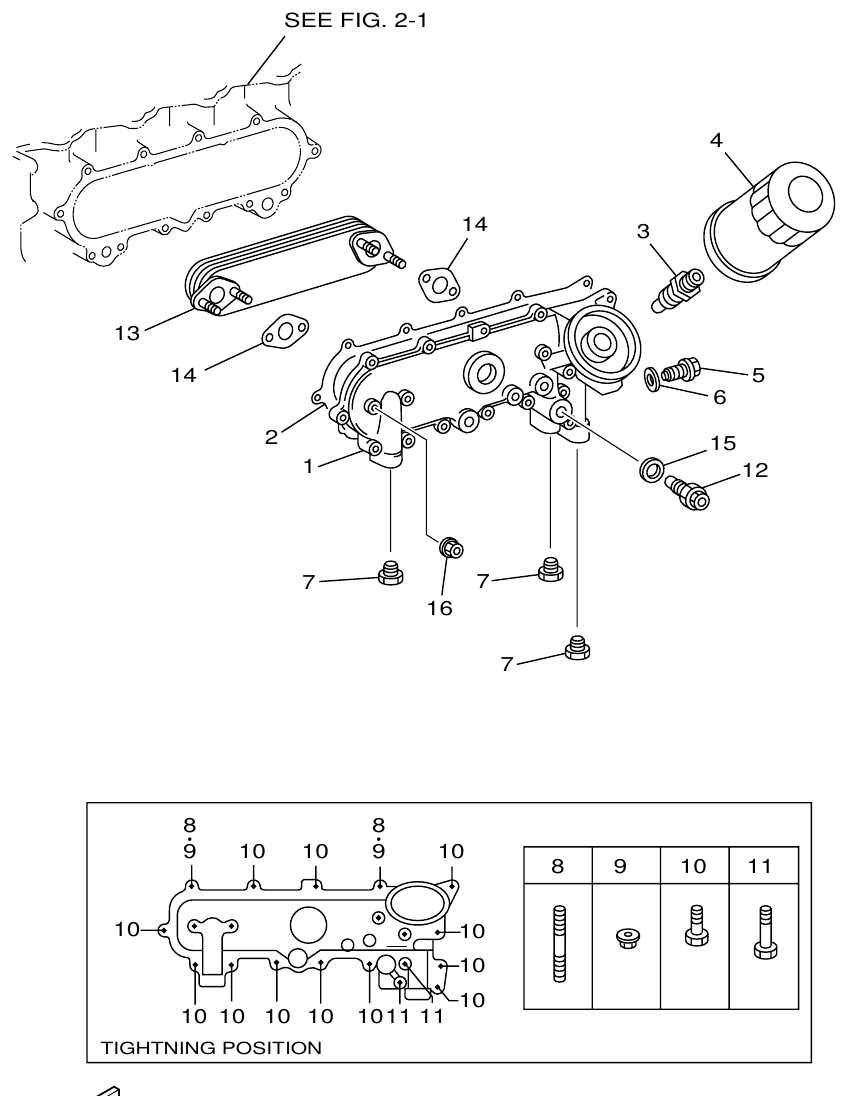

Yamaha ME422STIP2 (N601)STIP1(N611) OIL FILTER & COOLER parts diagram
Fig. 7 — OIL FILTER & COOLER
11 items
Yamaha ME422STIP2 (N601)STIP1(N611) WATER PUMP parts diagram

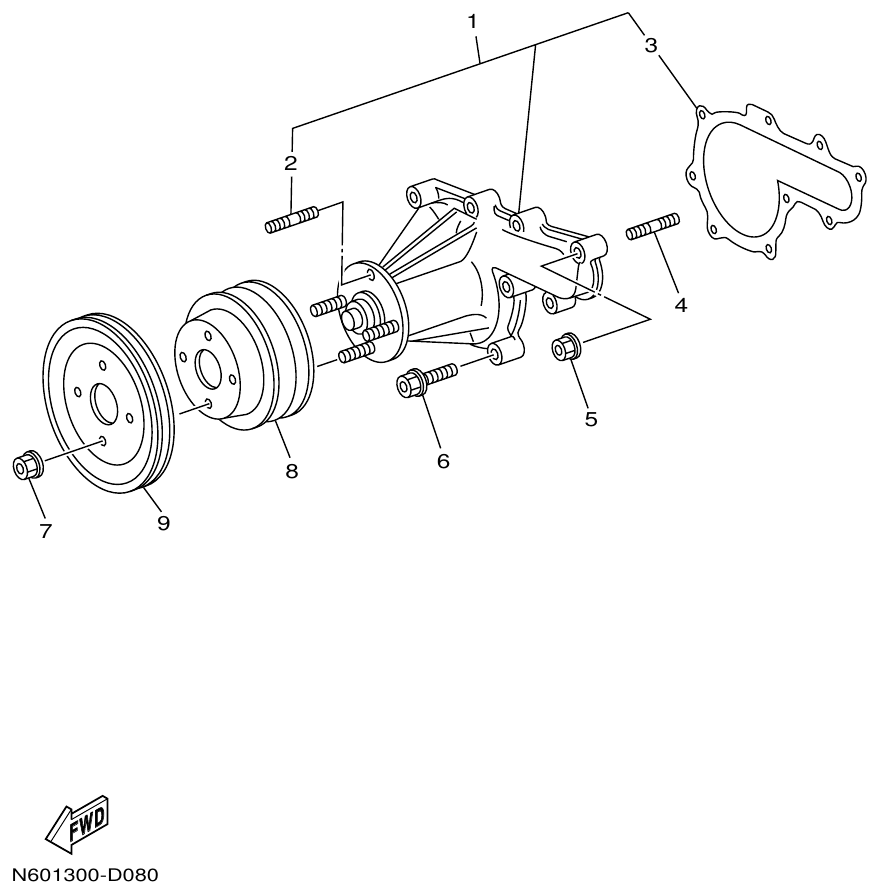

Fig. 8 — WATER PUMP
8 items
Yamaha ME422STIP2 (N601)STIP1(N611) INJECTION NOZZLE parts diagram

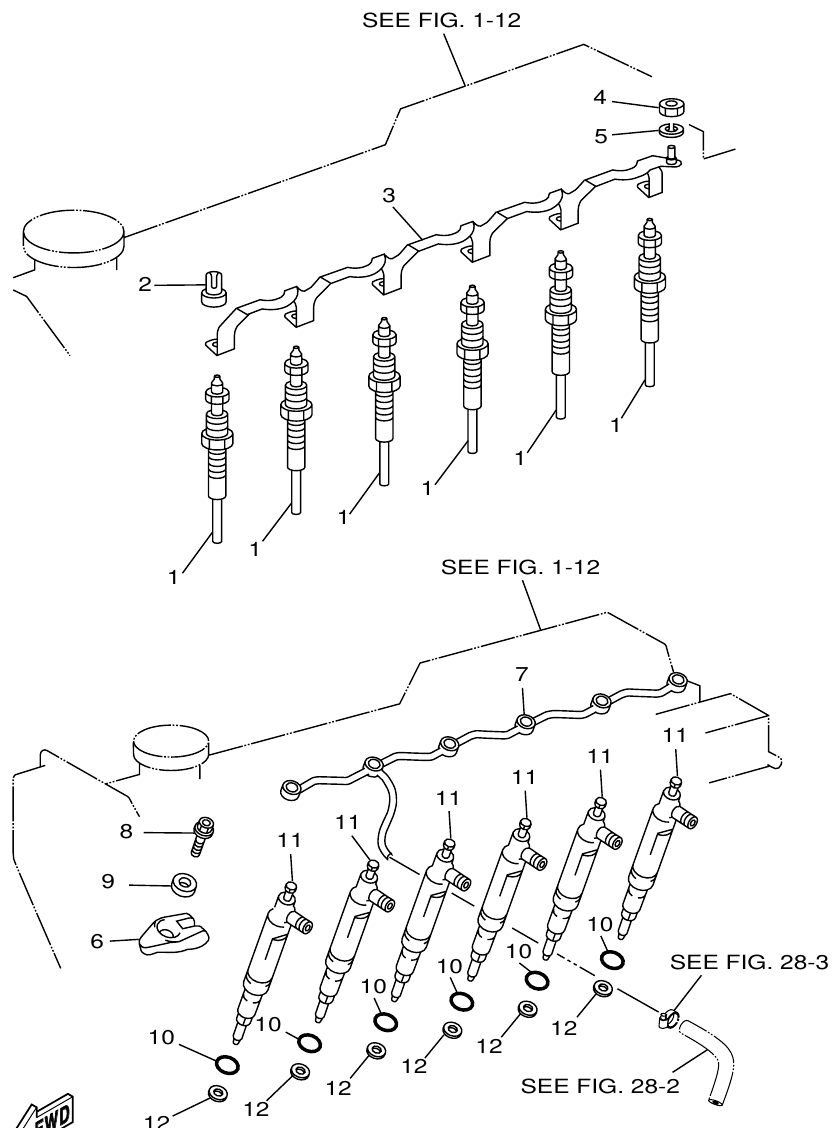

Fig. 9 — INJECTION NOZZLE
9 items

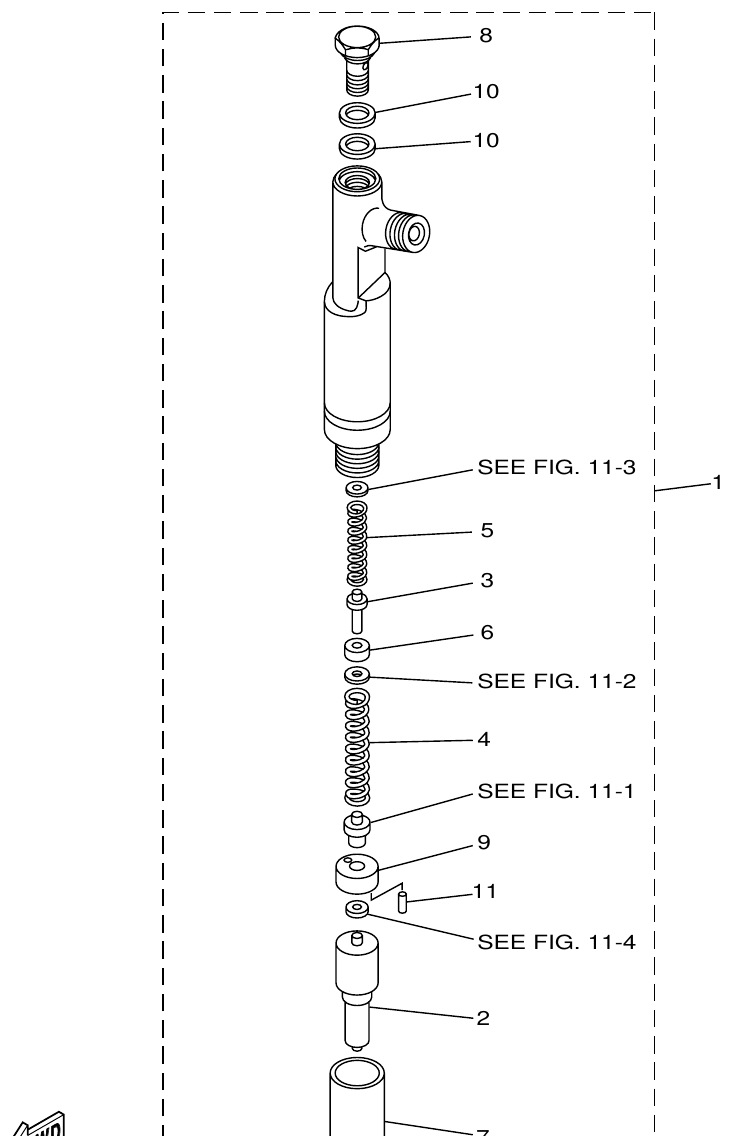

Yamaha ME422STIP2 (N601)STIP1(N611) FUEL INJECTION NOZZLE parts diagram
Fig. 10 — FUEL INJECTION NOZZLE
9 items
Yamaha ME422STIP2 (N601)STIP1(N611) ADJUSTING SHIM parts diagram

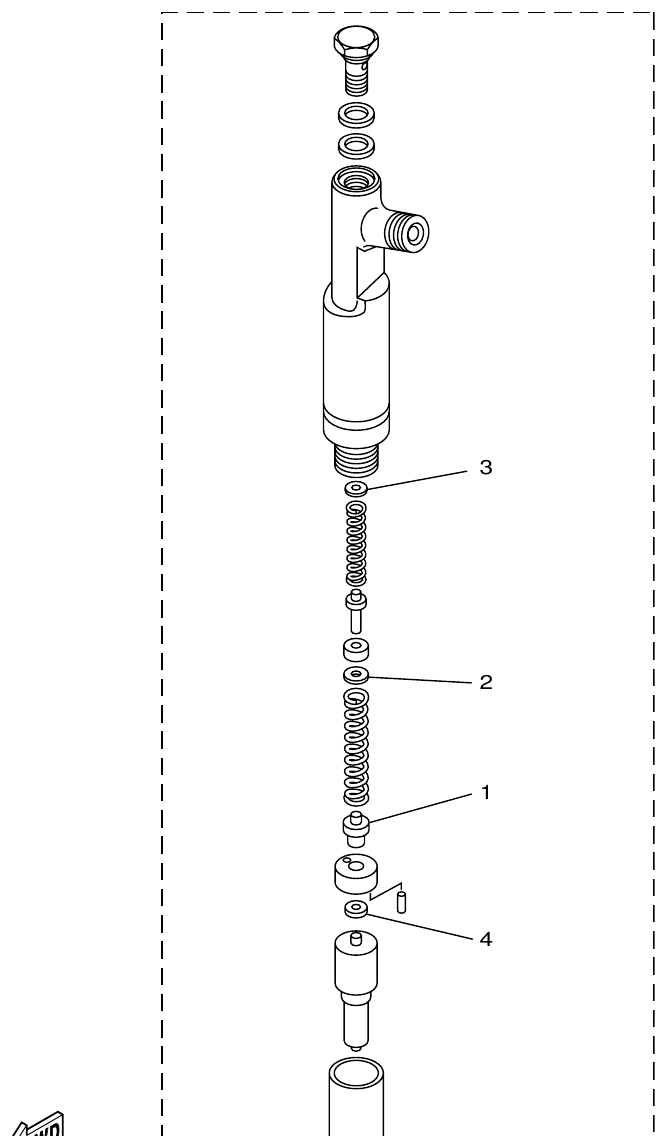

Fig. 11 — ADJUSTING SHIM
61 items
Yamaha ME422STIP2 (N601)STIP1(N611) FUEL INJECTION PUMP parts diagram

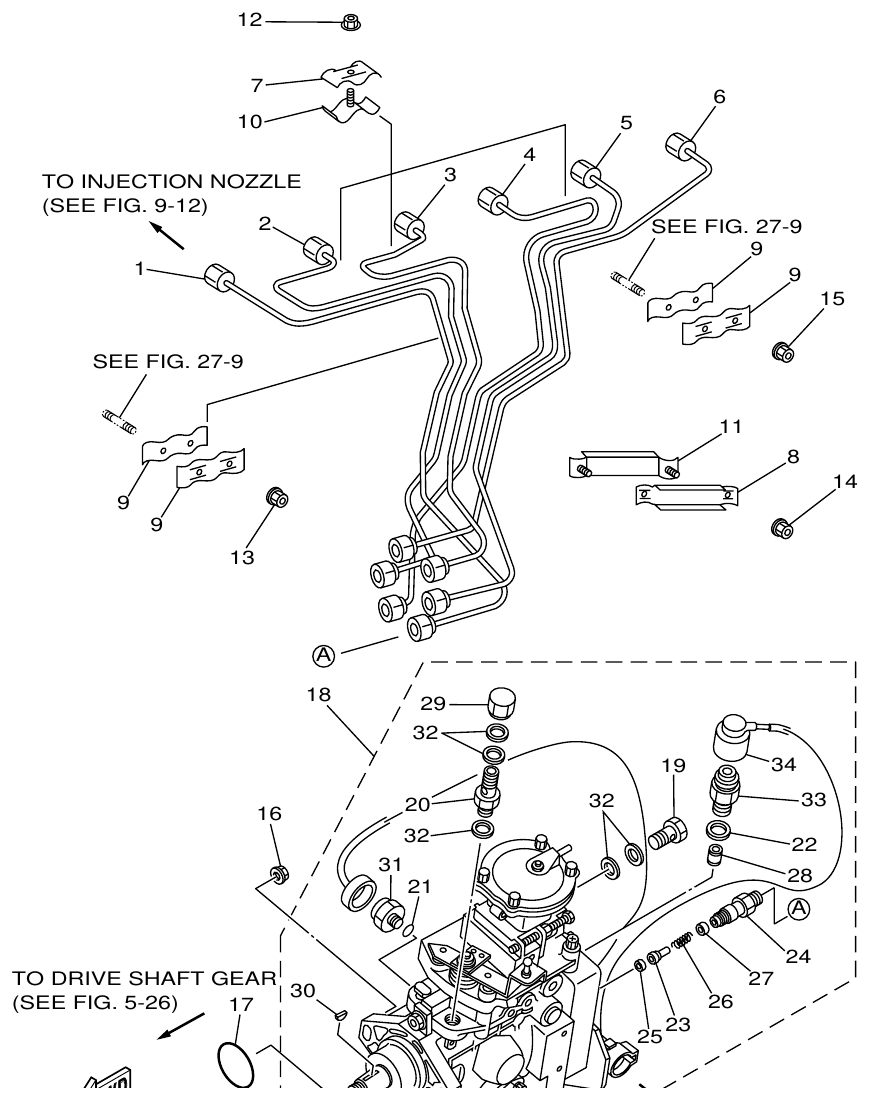

Fig. 12 — FUEL INJECTION PUMP
13 items
Yamaha ME422STIP2 (N601)STIP1(N611) STARTING MOTOR parts diagram
Fig. 13 — STARTING MOTOR
38 items
Yamaha ME422STIP2 (N601)STIP1(N611) EMBLEM & LABEL 1 parts diagram

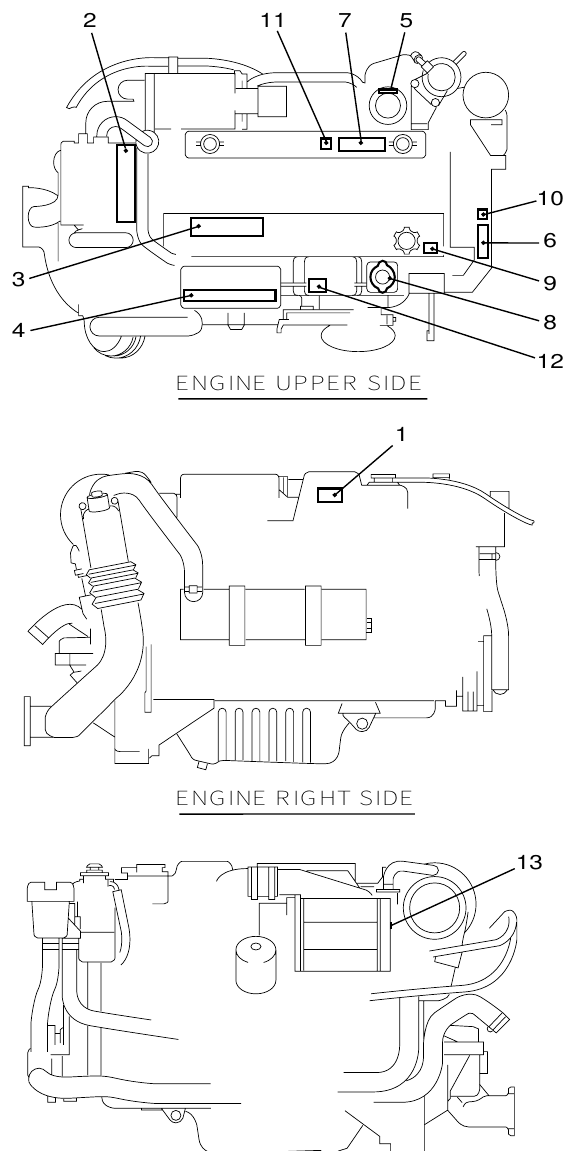

Fig. 14 — EMBLEM & LABEL 1
11 items
Yamaha ME422STIP2 (N601)STIP1(N611) FLYWHEEL HOUSING 1 parts diagram
Fig. 15 — FLYWHEEL HOUSING 1
25 items · 1 available products
Yamaha ME422STIP2 (N601)STIP1(N611) MOUNTING parts diagram

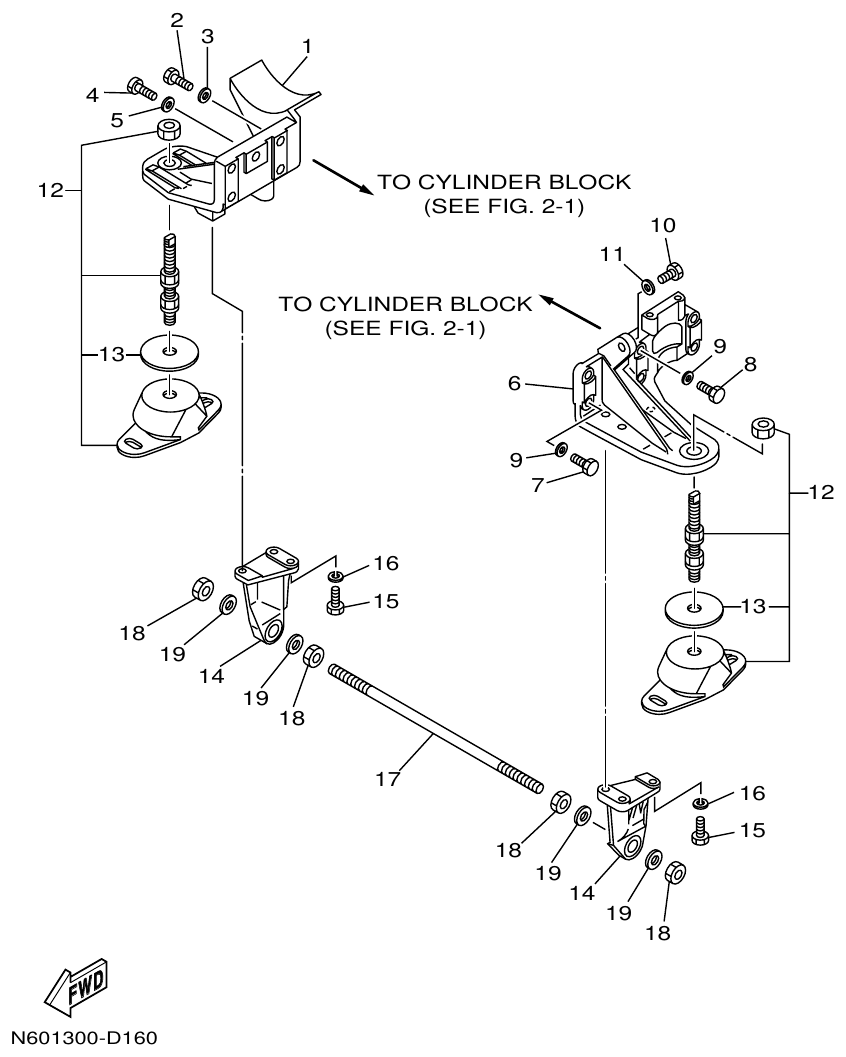

Fig. 16 — MOUNTING
7 items

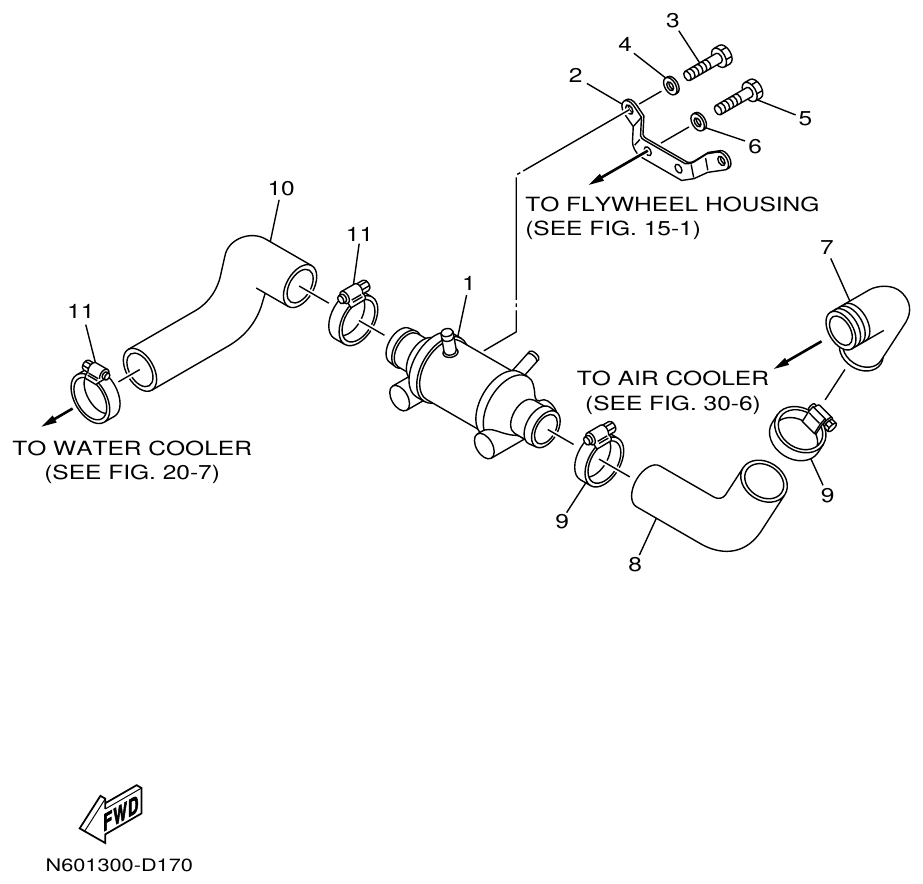

Yamaha ME422STIP2 (N601)STIP1(N611) OIL COOLER parts diagram
Fig. 17 — OIL COOLER
10 items
Yamaha ME422STIP2 (N601)STIP1(N611) LUBRICATION 1 parts diagram

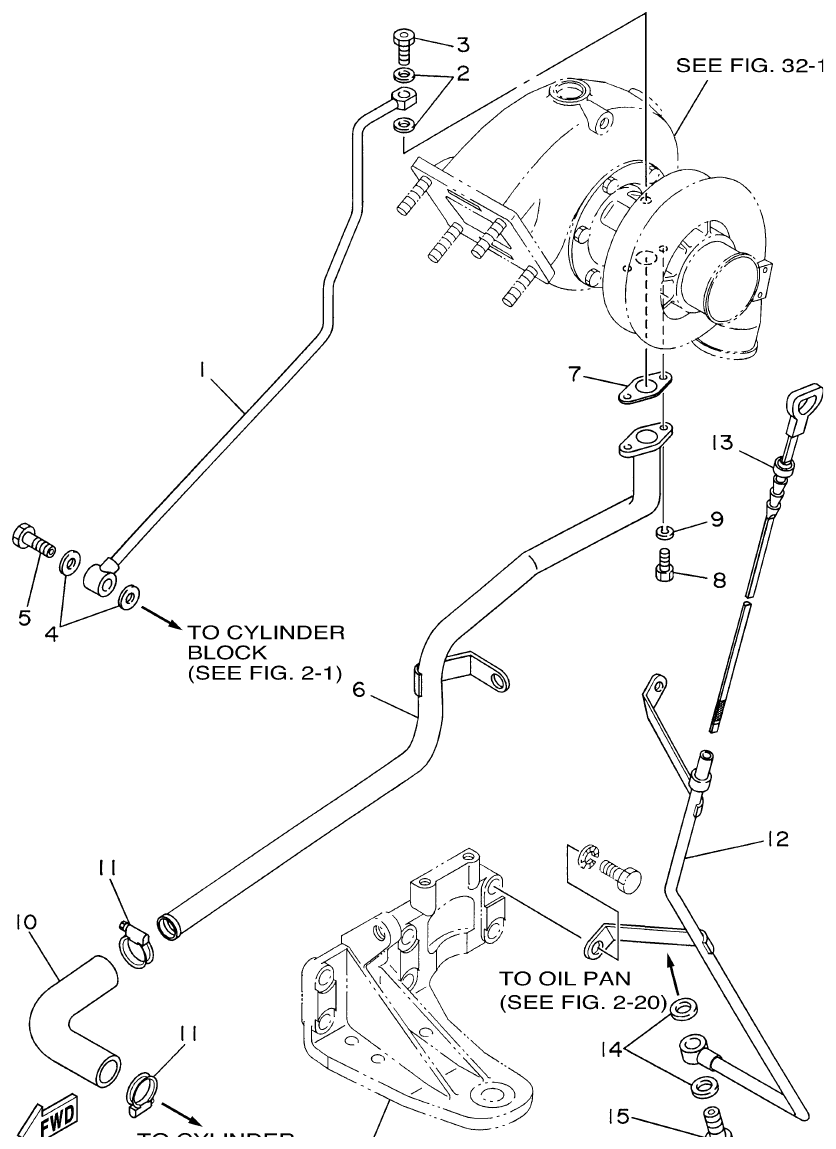

Fig. 18 — LUBRICATION 1
15 items
Yamaha ME422STIP2 (N601)STIP1(N611) VENTILATION parts diagram
Fig. 19 — VENTILATION
9 items · 1 available products
Yamaha ME422STIP2 (N601)STIP1(N611) WATER COOLER parts diagram

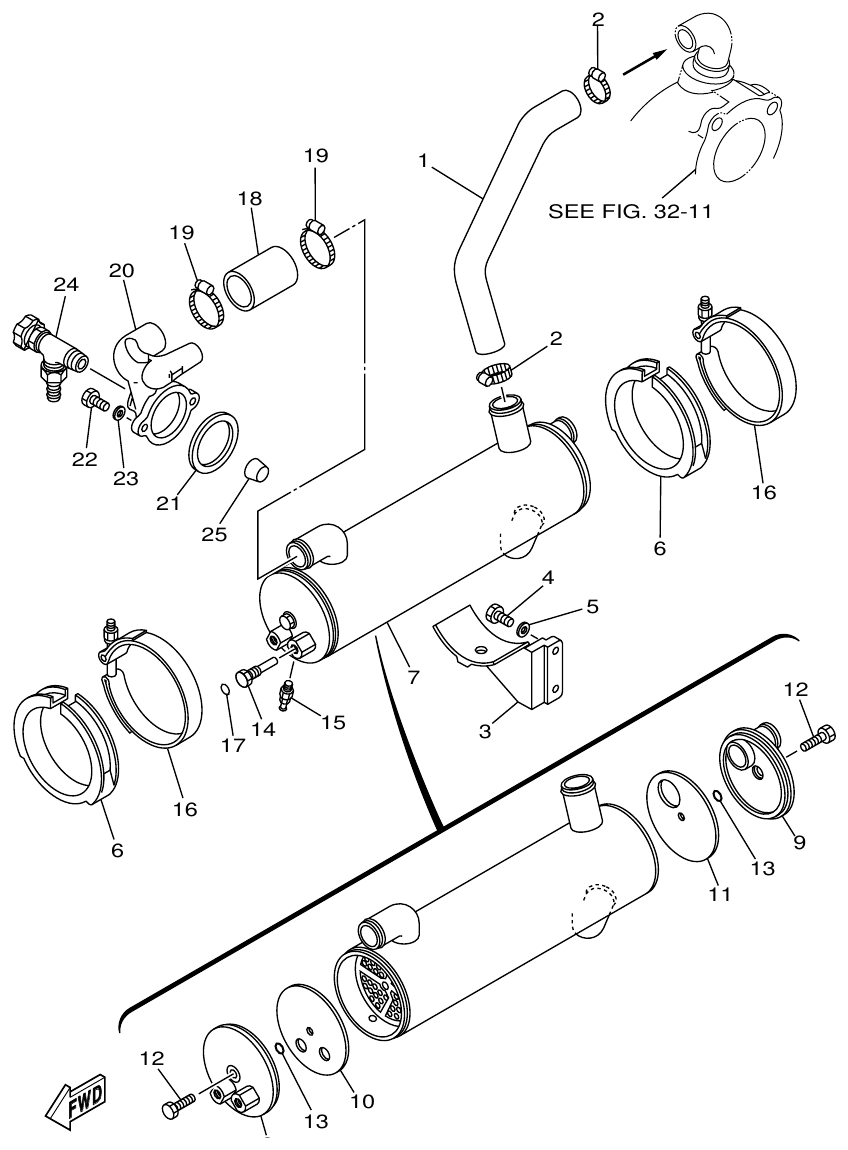

Fig. 20 — WATER COOLER
14 items

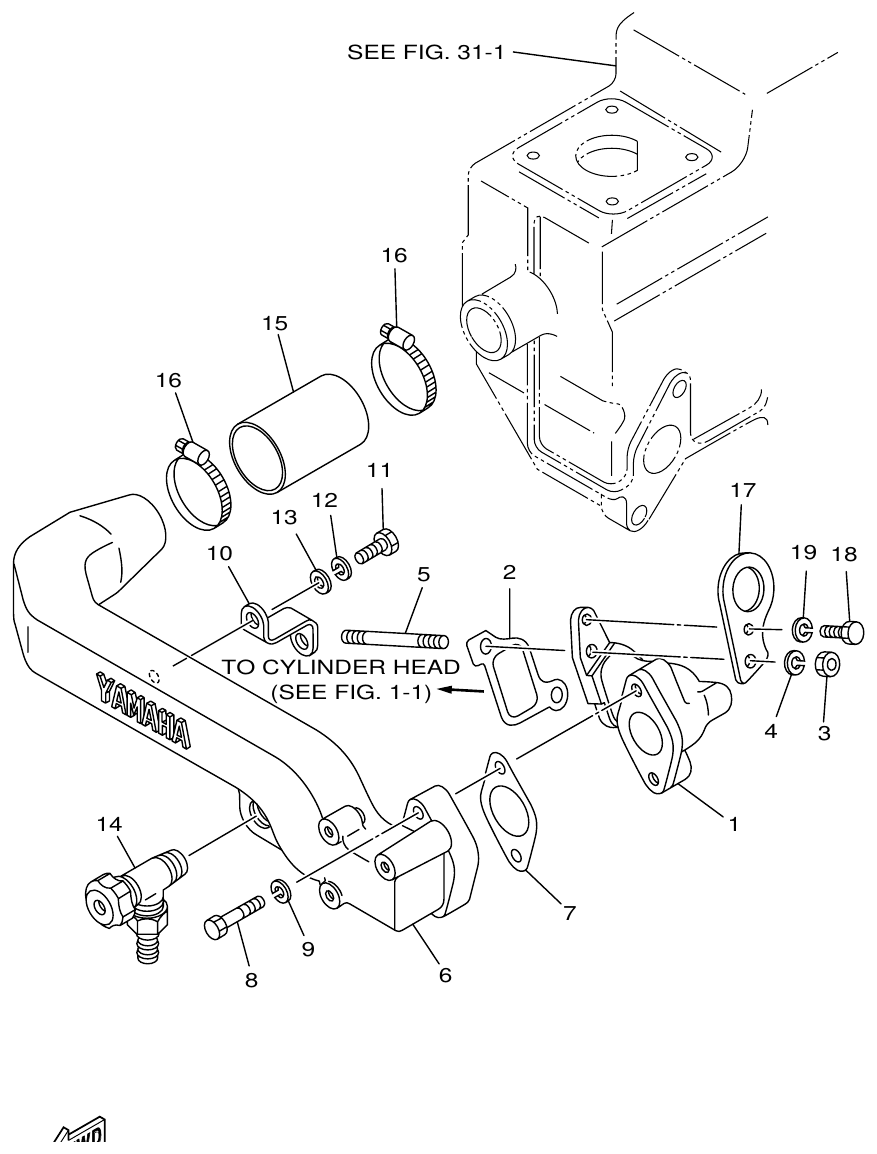

Yamaha ME422STIP2 (N601)STIP1(N611) WATER COOLING 1 parts diagram
Fig. 21 — WATER COOLING 1
12 items
Yamaha ME422STIP2 (N601)STIP1(N611) WATER COOLING 2 parts diagram

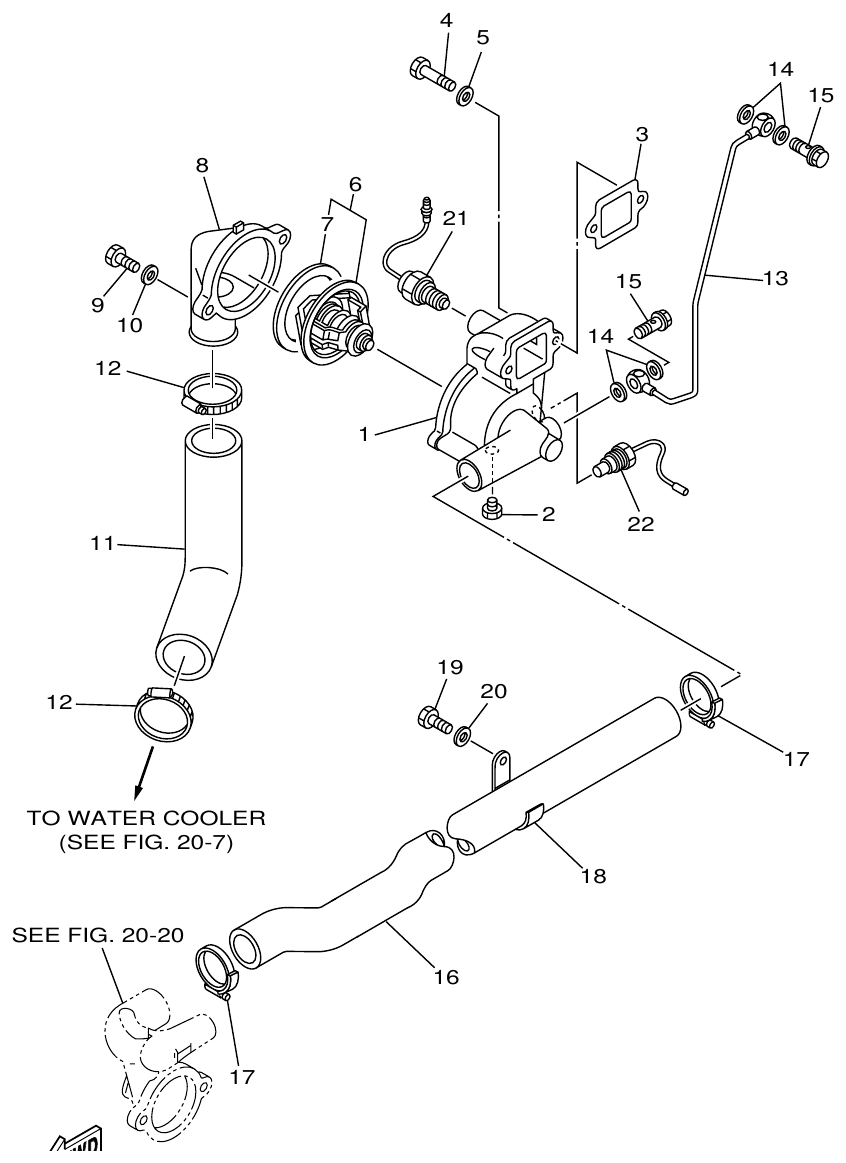

Fig. 22 — WATER COOLING 2
14 items

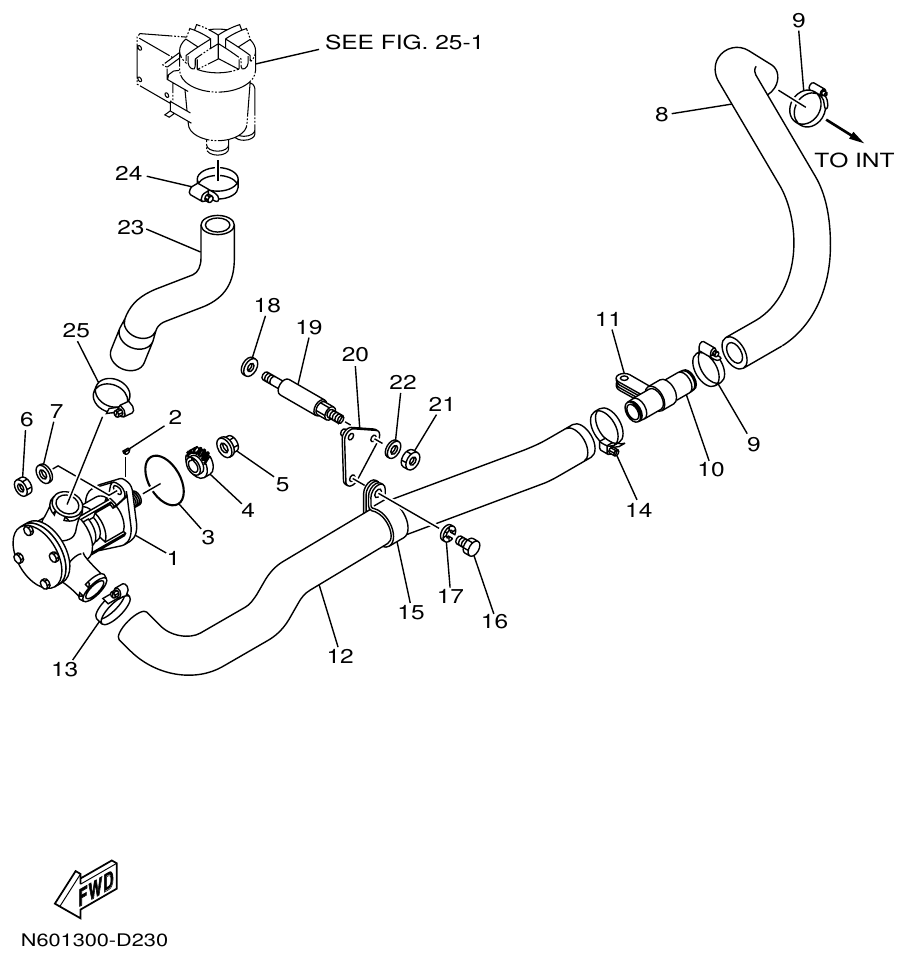

Yamaha ME422STIP2 (N601)STIP1(N611) SEA WATER PUMP 1 parts diagram
Fig. 23 — SEA WATER PUMP 1
15 items

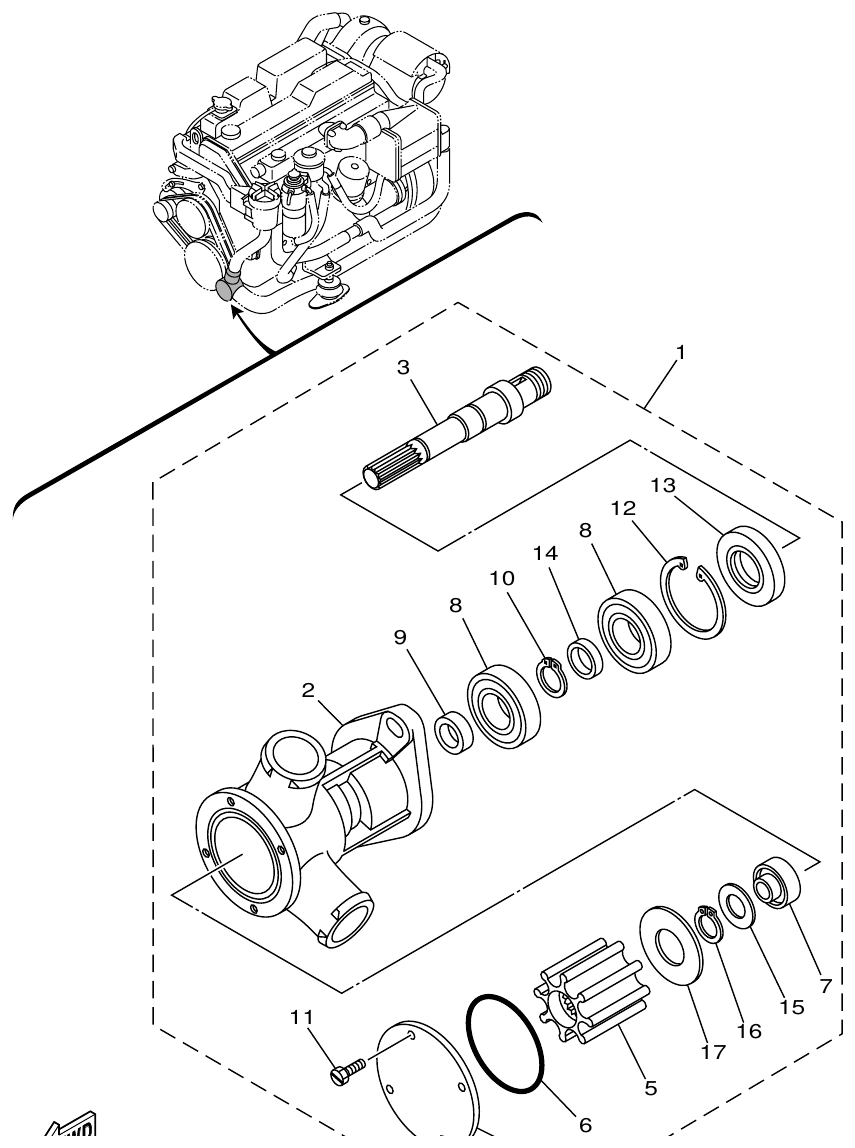

Yamaha ME422STIP2 (N601)STIP1(N611) WATER PUMP FOR SEA WATER parts diagram
Fig. 24 — WATER PUMP FOR SEA WATER
12 items
Yamaha ME422STIP2 (N601)STIP1(N611) WATER FILTER parts diagram

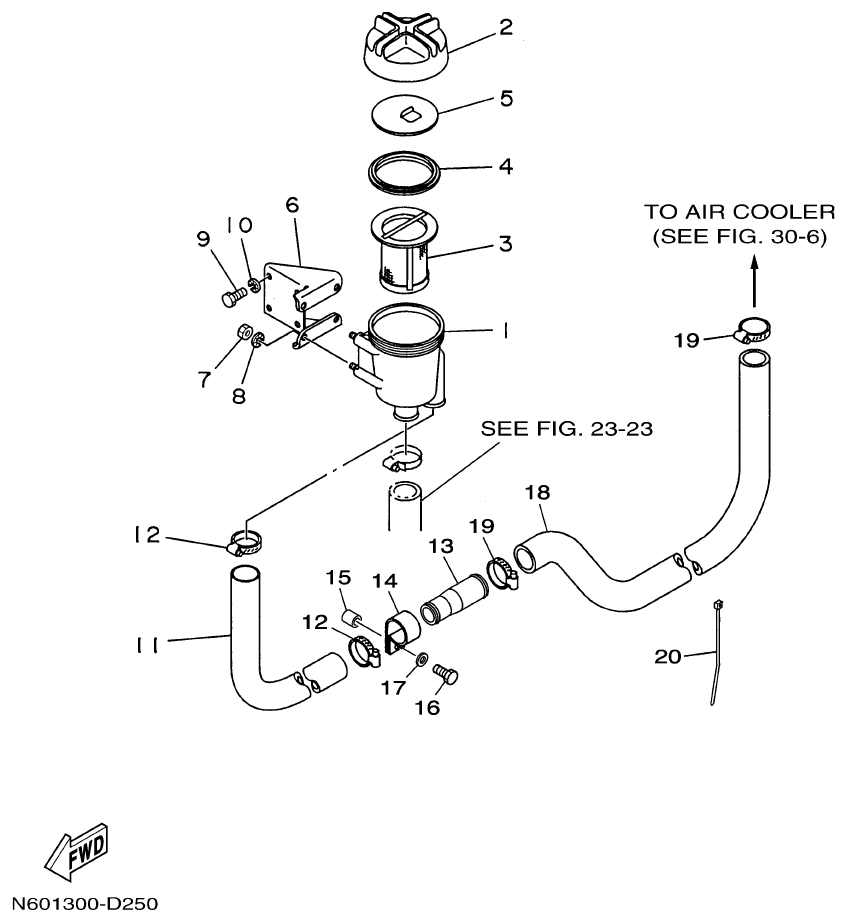

Fig. 25 — WATER FILTER
20 items
Yamaha ME422STIP2 (N601)STIP1(N611) POWER STEERING OIL PUMP parts diagram

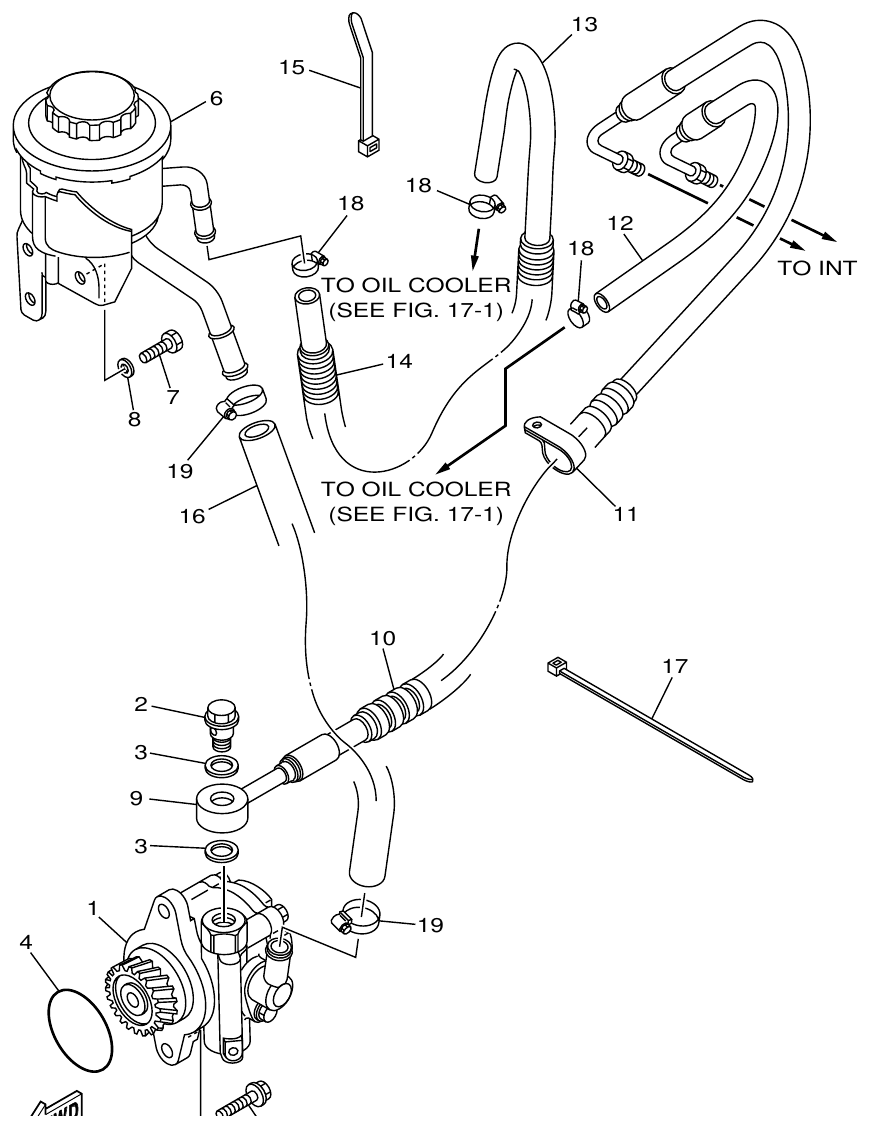

Fig. 26 — POWER STEERING OIL PUMP
10 items
Yamaha ME422STIP2 (N601)STIP1(N611) INTAKE MANIFOLD parts diagram

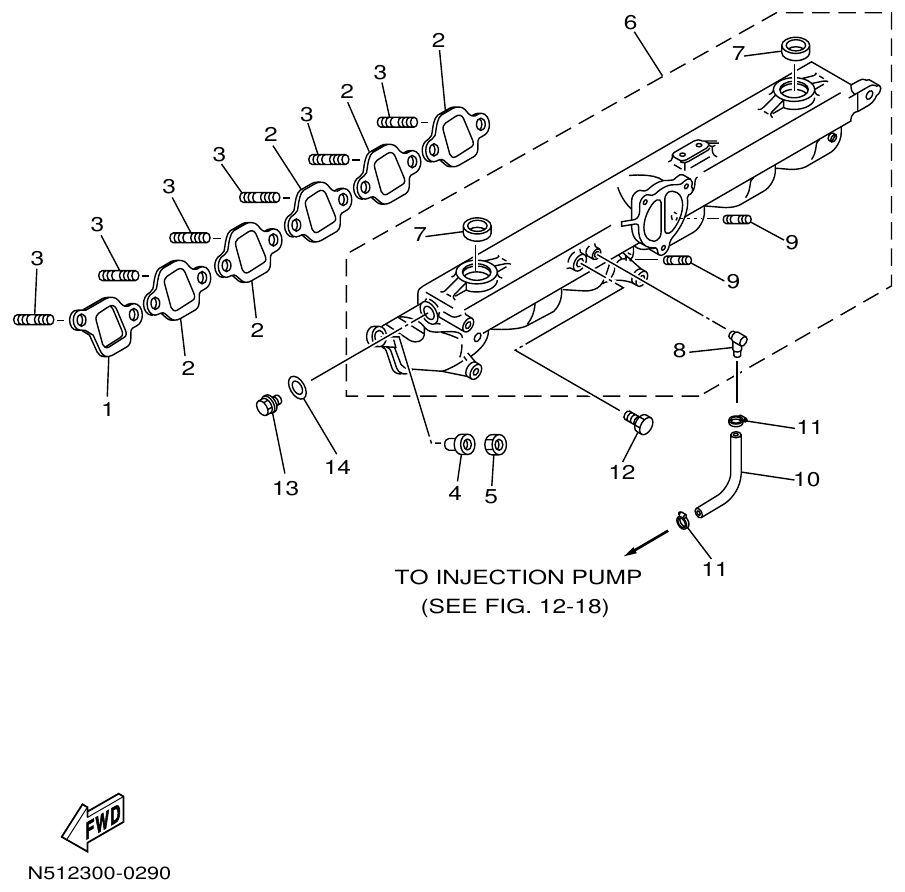

Fig. 27 — INTAKE MANIFOLD
7 items
Yamaha ME422STIP2 (N601)STIP1(N611) FUEL FILTER parts diagram

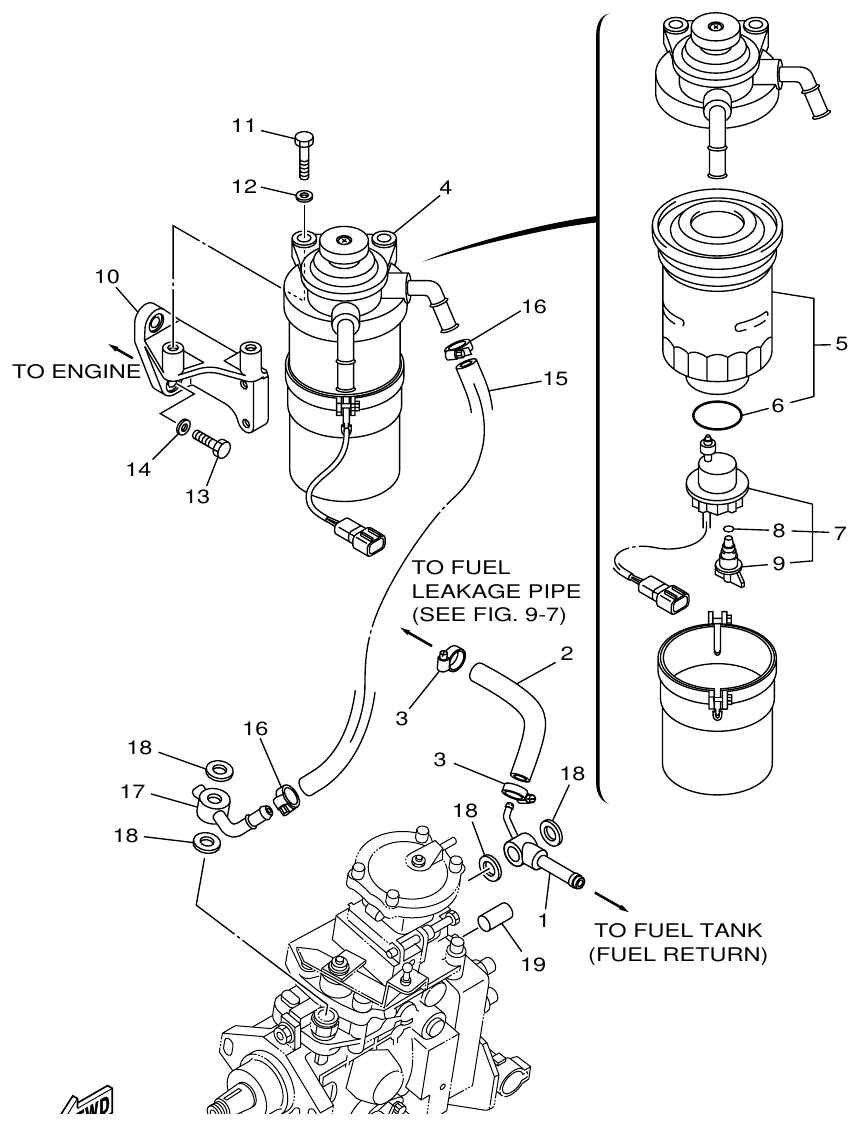

Fig. 28 — FUEL FILTER
10 items
Yamaha ME422STIP2 (N601)STIP1(N611) AIR CLEANER parts diagram

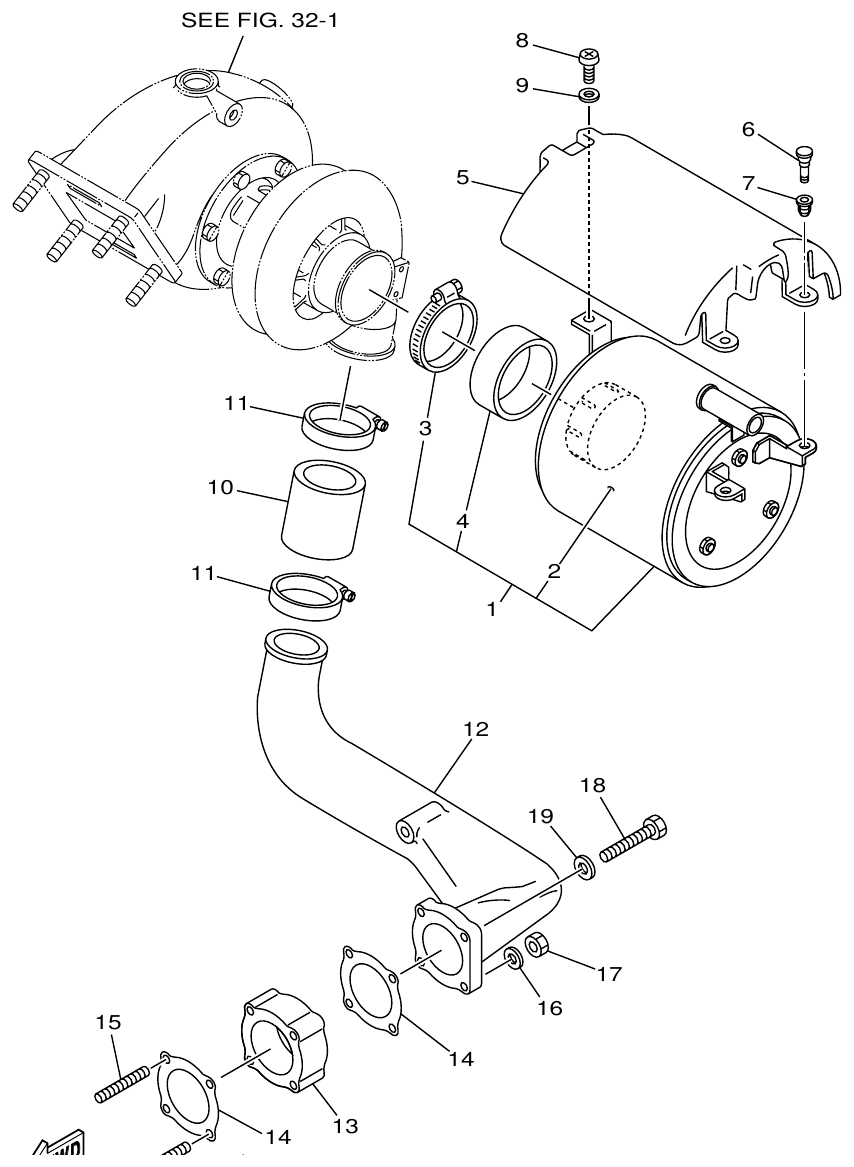

Fig. 29 — AIR CLEANER
16 items
Yamaha ME422STIP2 (N601)STIP1(N611) AIR COOLER parts diagram

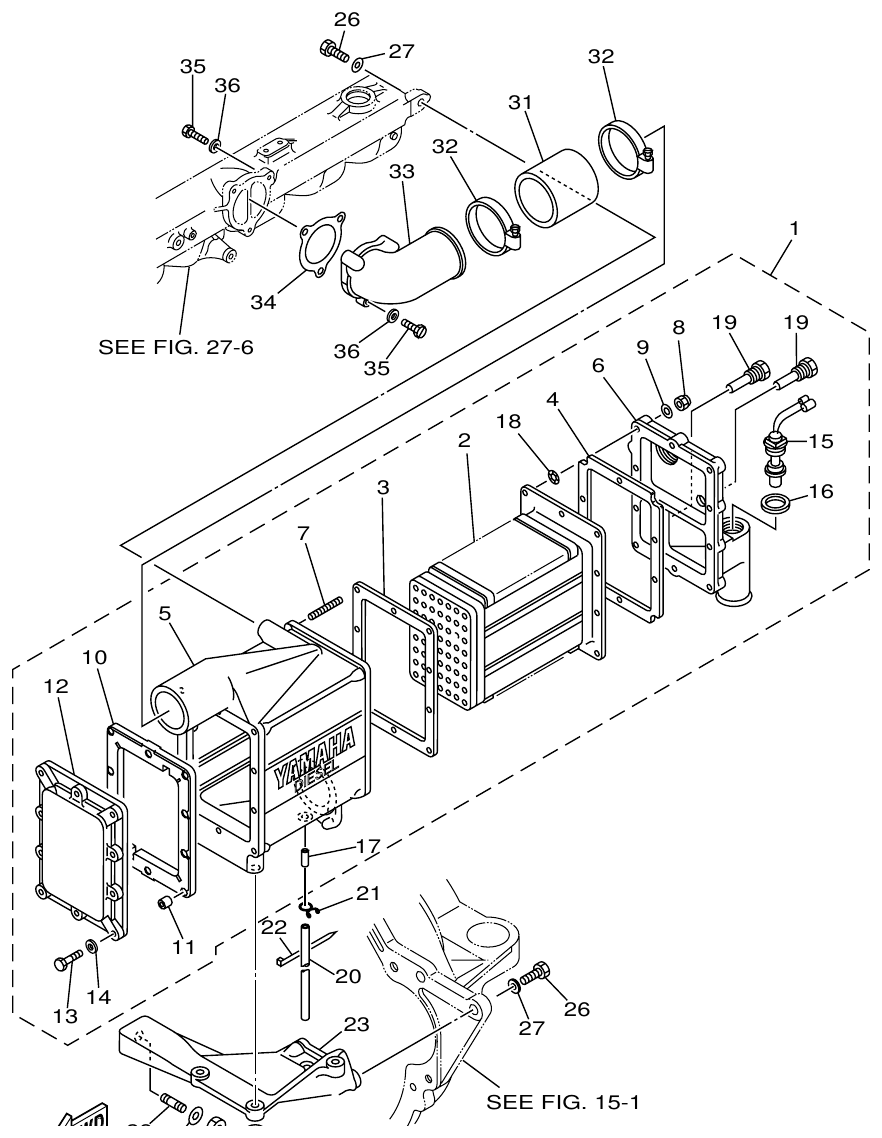

Fig. 30 — AIR COOLER
11 items
Yamaha ME422STIP2 (N601)STIP1(N611) EXHAUST 1 parts diagram

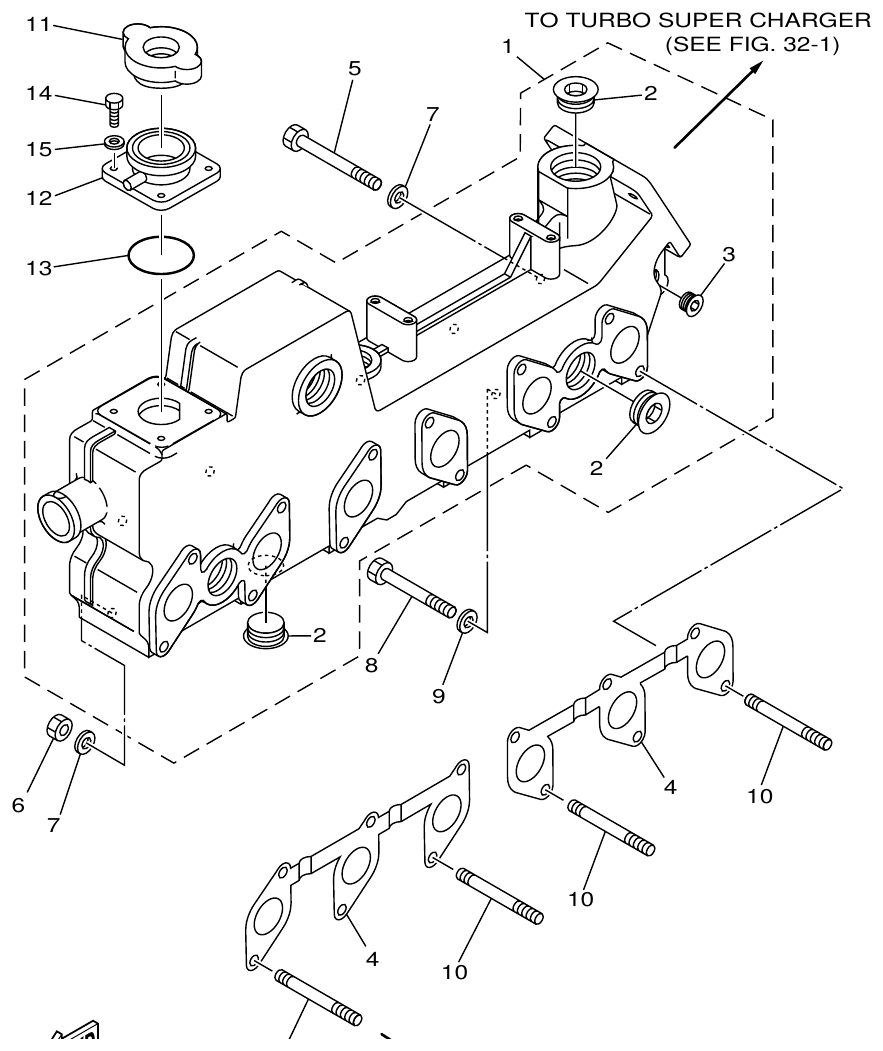

Fig. 31 — EXHAUST 1
11 items
Yamaha ME422STIP2 (N601)STIP1(N611) EXHAUST 2 parts diagram

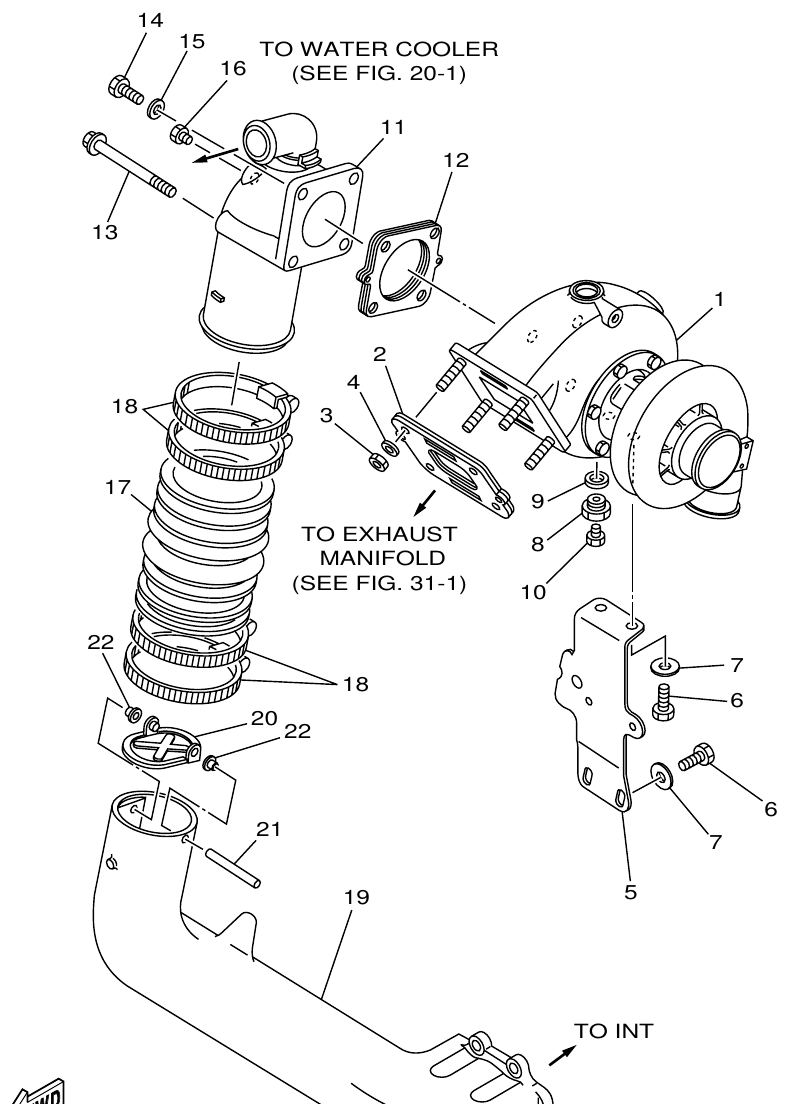

Fig. 32 — EXHAUST 2
12 items

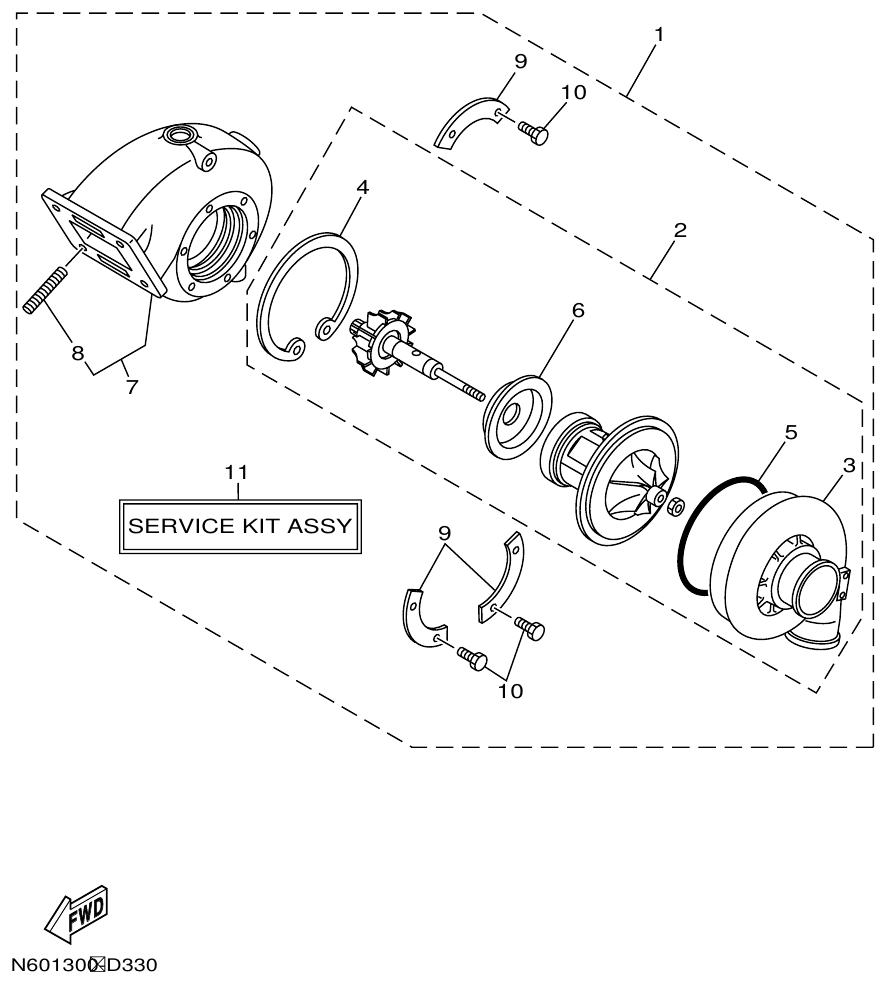

Yamaha ME422STIP2 (N601)STIP1(N611) TURBO SUPERCHARGER ASSY parts diagram
Fig. 33 — TURBO SUPERCHARGER ASSY
7 items

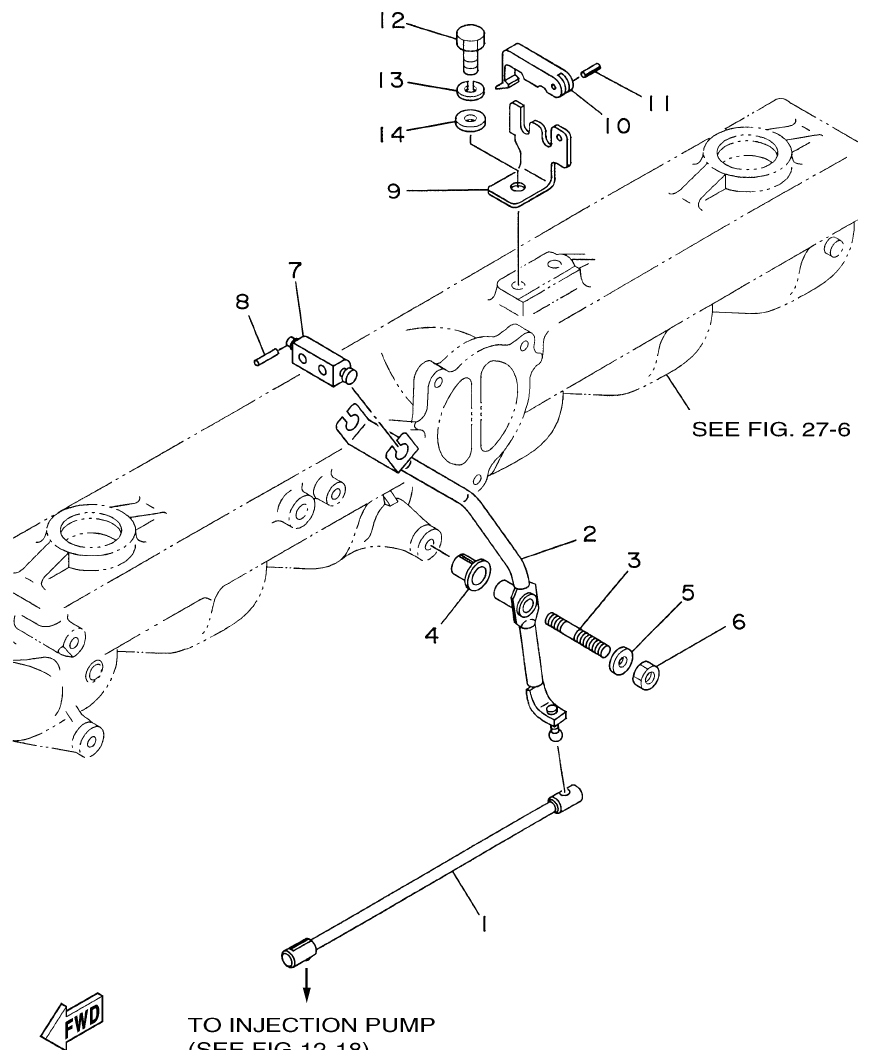

Yamaha ME422STIP2 (N601)STIP1(N611) THROTTLE CONTROL ATTACHMENT parts diagram
Fig. 34 — THROTTLE CONTROL ATTACHMENT
14 items
Yamaha ME422STIP2 (N601)STIP1(N611) SHIFT ASSIST UNIT parts diagram
Fig. 35 — SHIFT ASSIST UNIT
11 items · 1 available products

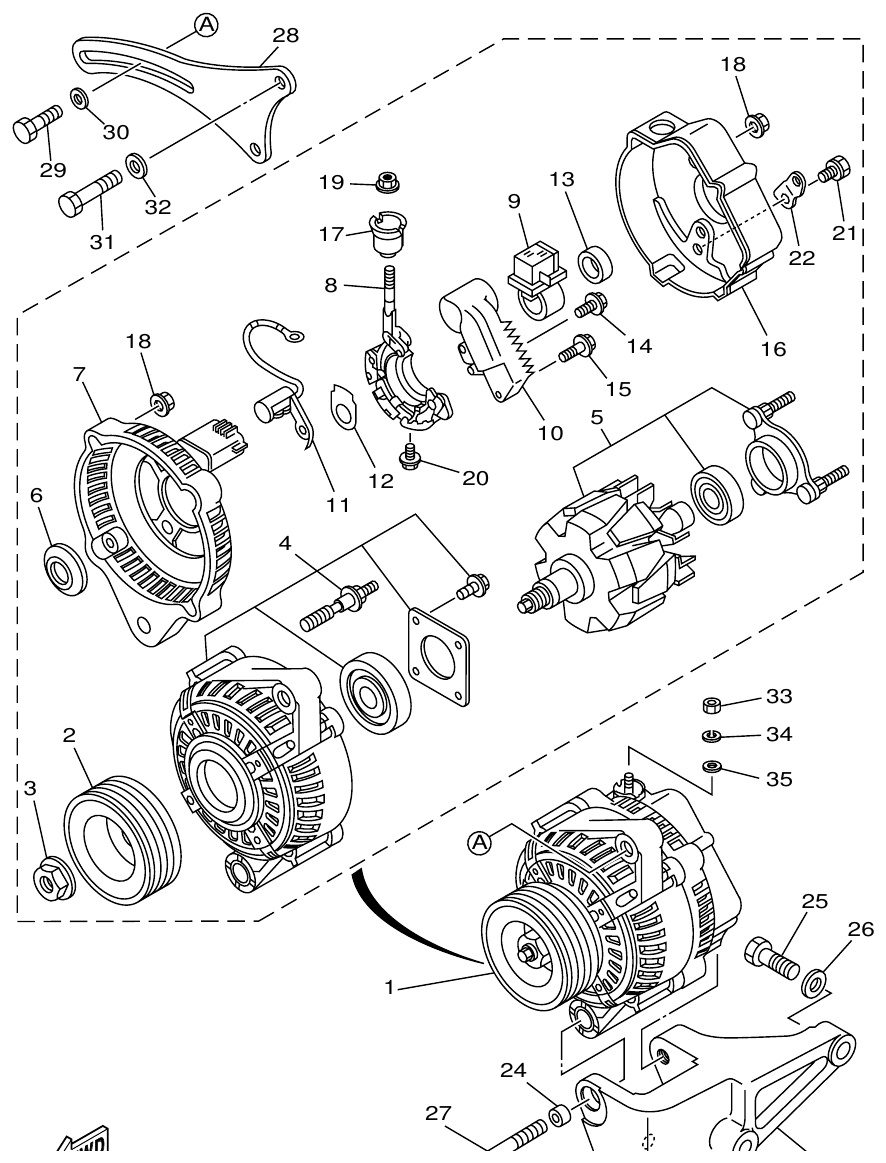

Yamaha ME422STIP2 (N601)STIP1(N611) GENERATOR parts diagram
Fig. 36 — GENERATOR
20 items

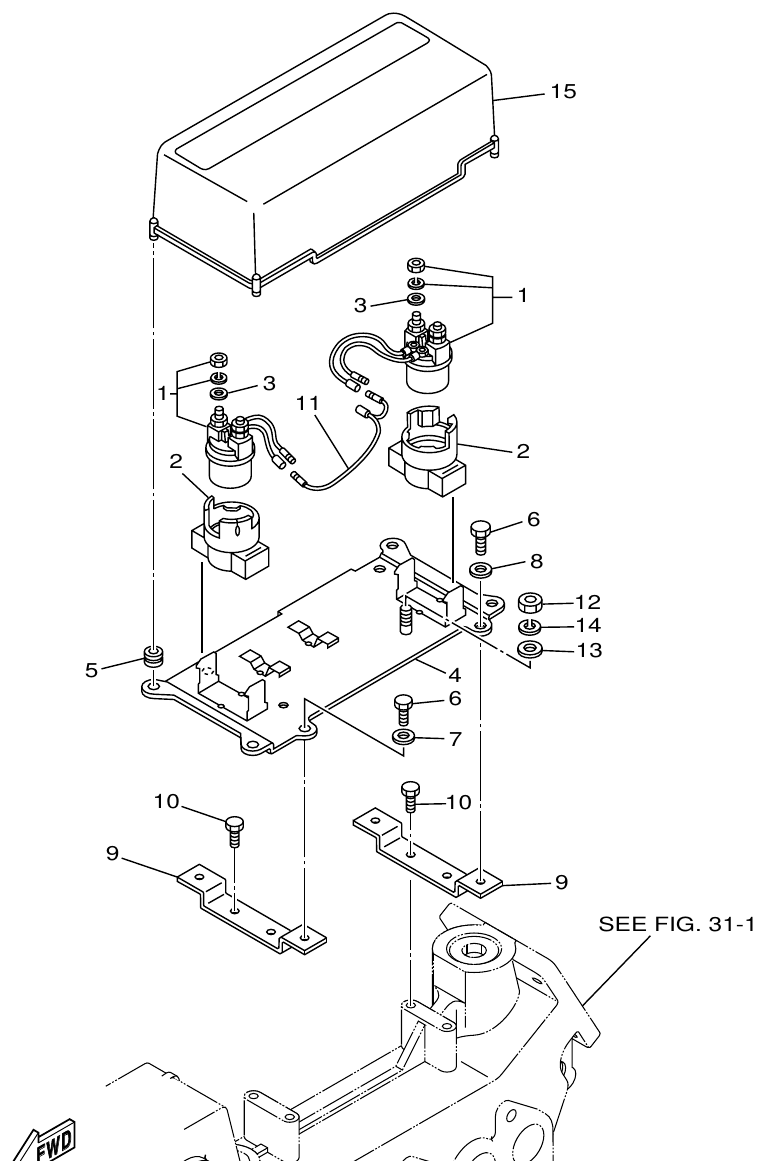

Yamaha ME422STIP2 (N601)STIP1(N611) ELECTRICAL 1 parts diagram
Fig. 37 — ELECTRICAL 1
8 items

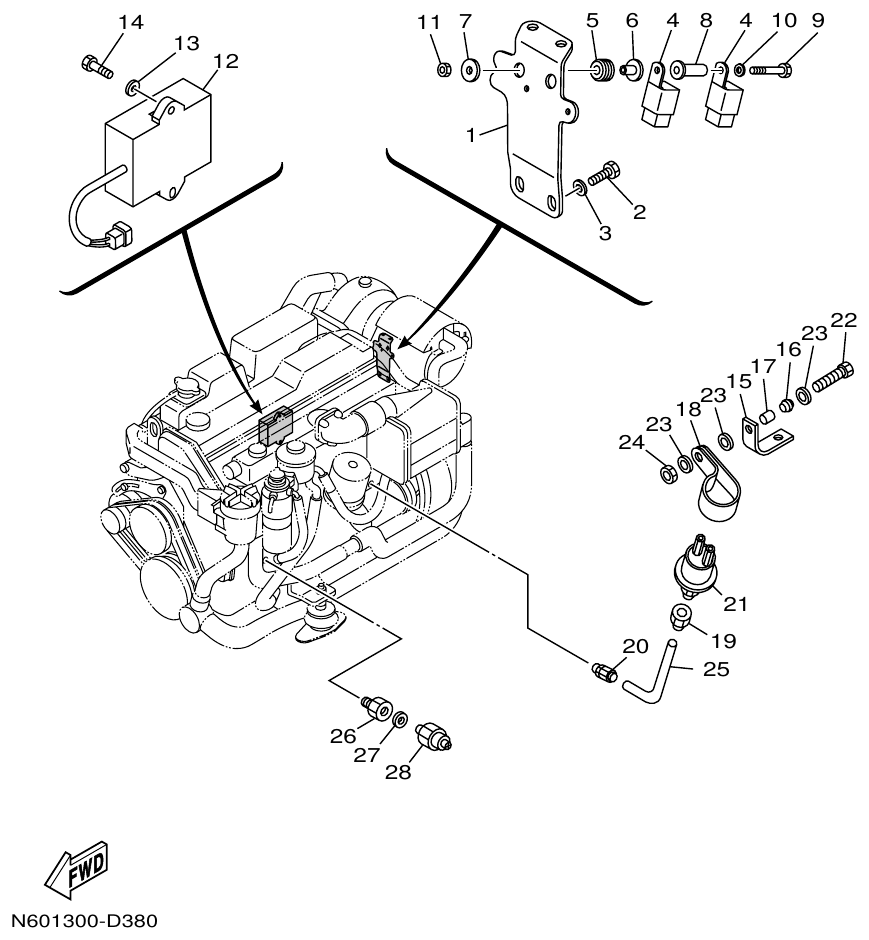

Yamaha ME422STIP2 (N601)STIP1(N611) ELECTRICAL 2 parts diagram
Fig. 38 — ELECTRICAL 2
19 items
Fig. 39 — ELECTRICAL 3
7 items

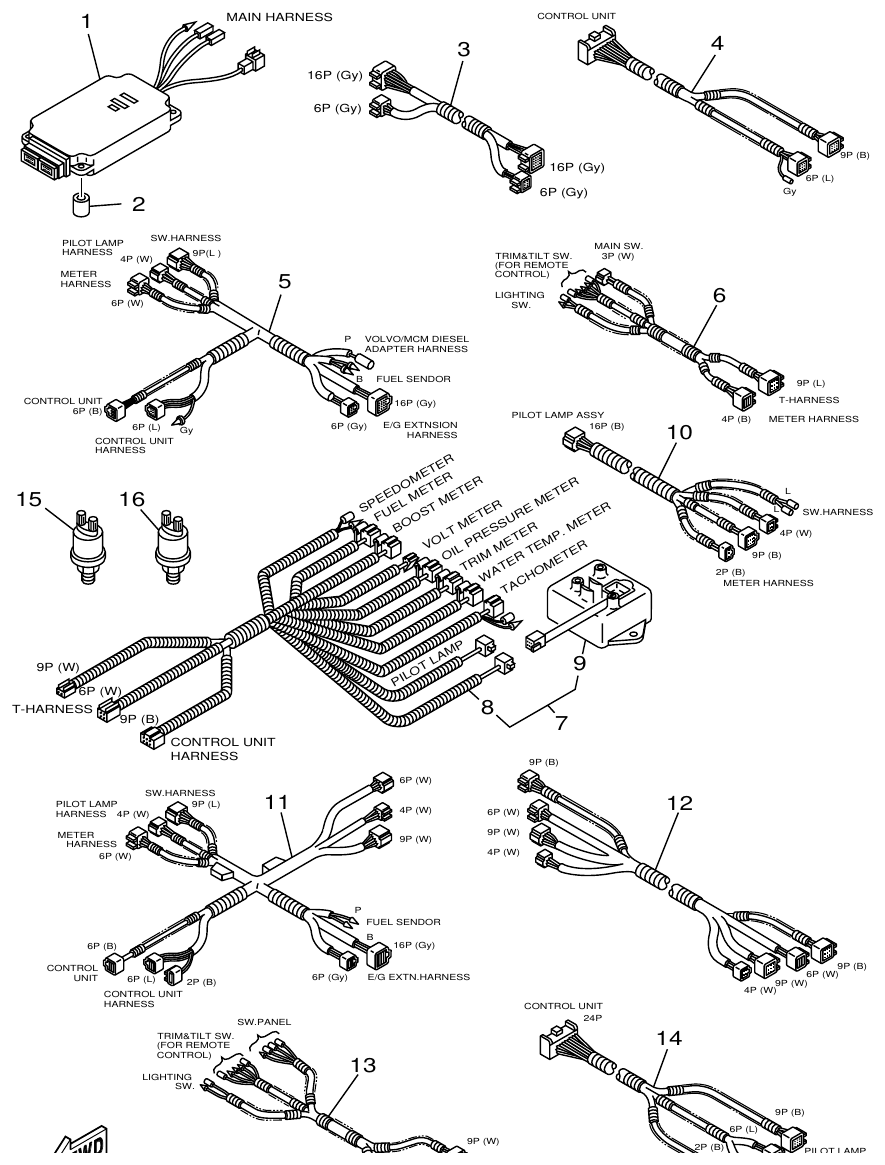

Yamaha ME422STIP2 (N601)STIP1(N611) ELECTRICAL 4 parts diagram
Fig. 40 — ELECTRICAL 4
7 items
Yamaha ME422STIP2 (N601)STIP1(N611) PULLEYS & BELTS parts diagram

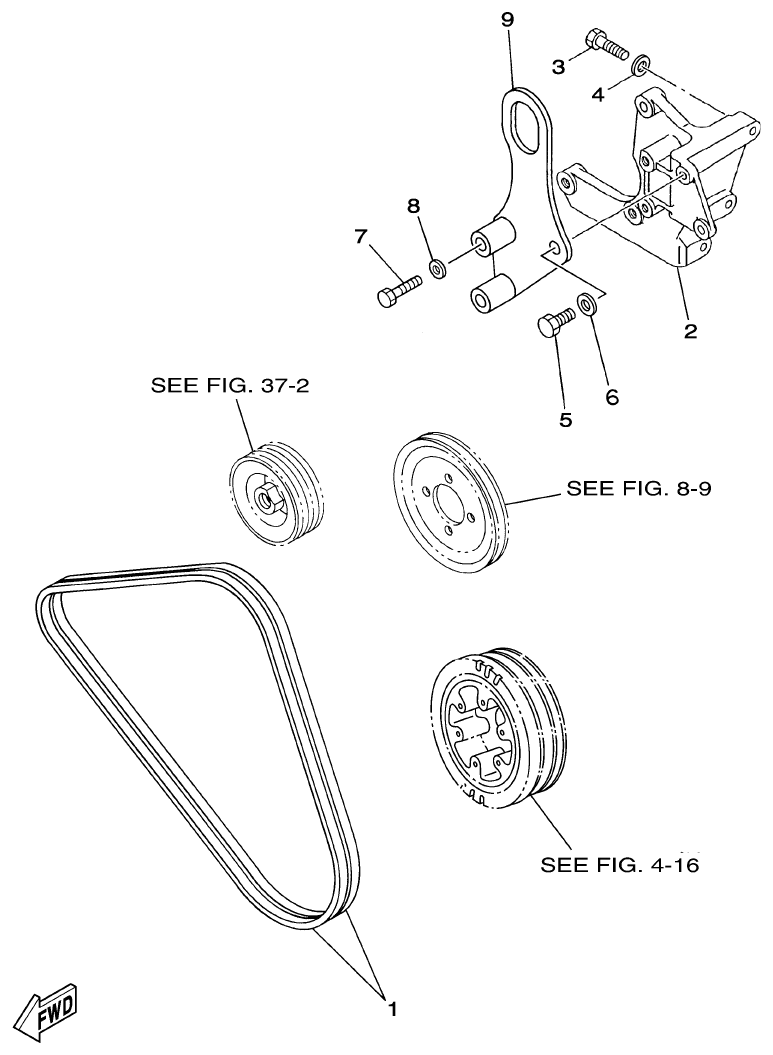

Fig. 41 — PULLEYS & BELTS
9 items

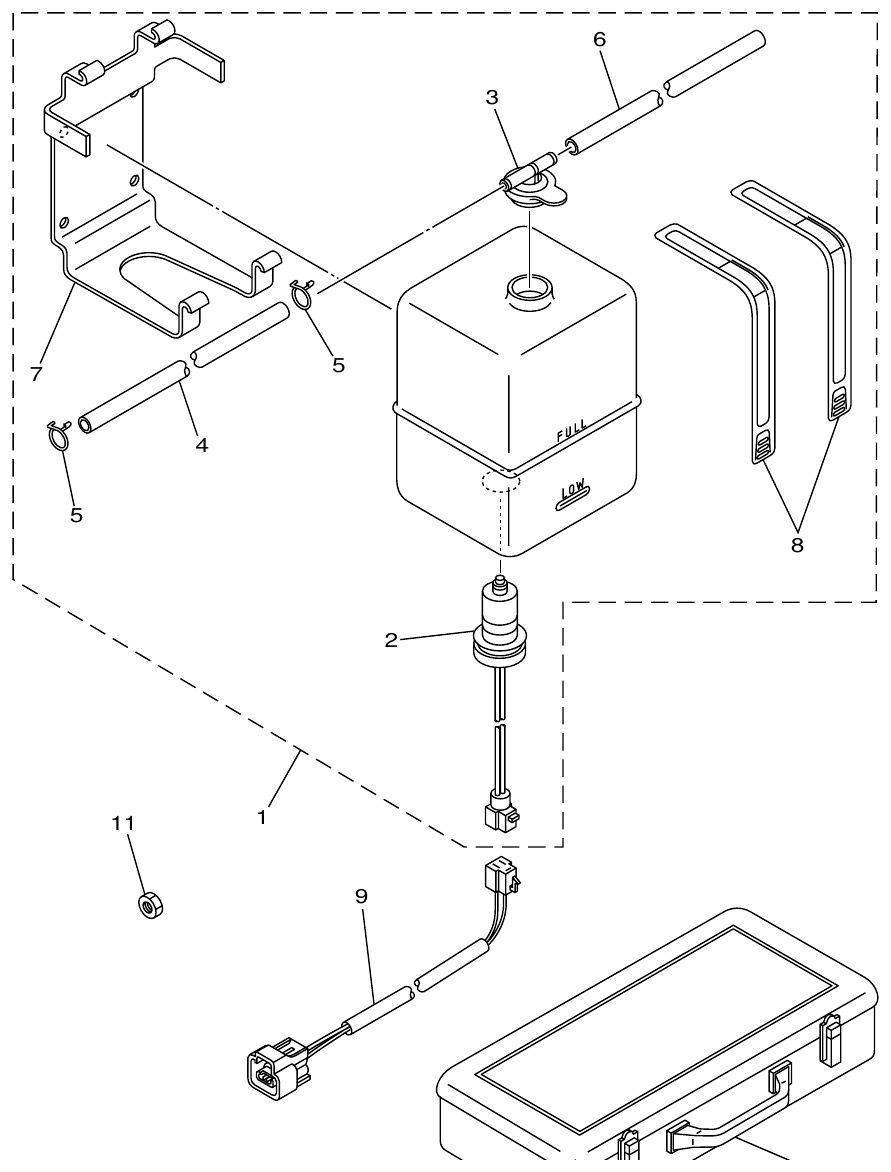

Yamaha ME422STIP2 (N601)STIP1(N611) RESERVE TANK parts diagram
Fig. 42 — RESERVE TANK
9 items
Yamaha ME422STIP2 (N601)STIP1(N611) METER 1 parts diagram

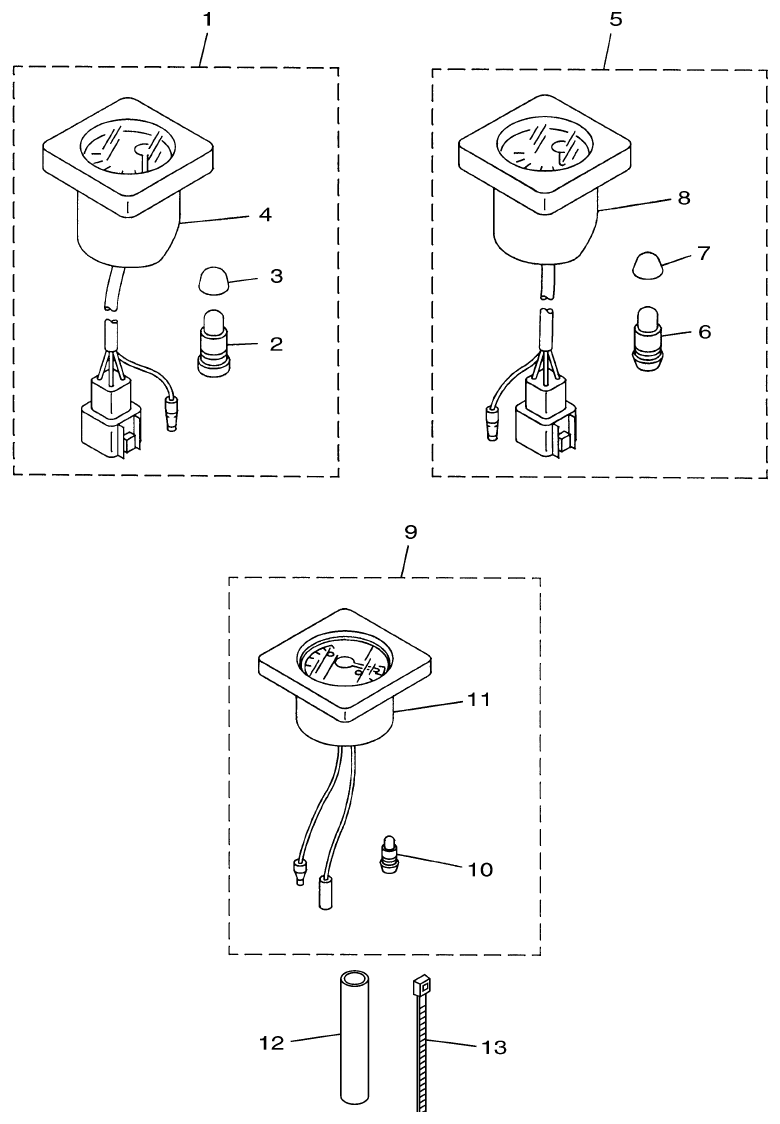

Fig. 43 — METER 1
13 items
Yamaha ME422STIP2 (N601)STIP1(N611) METER 2 parts diagram

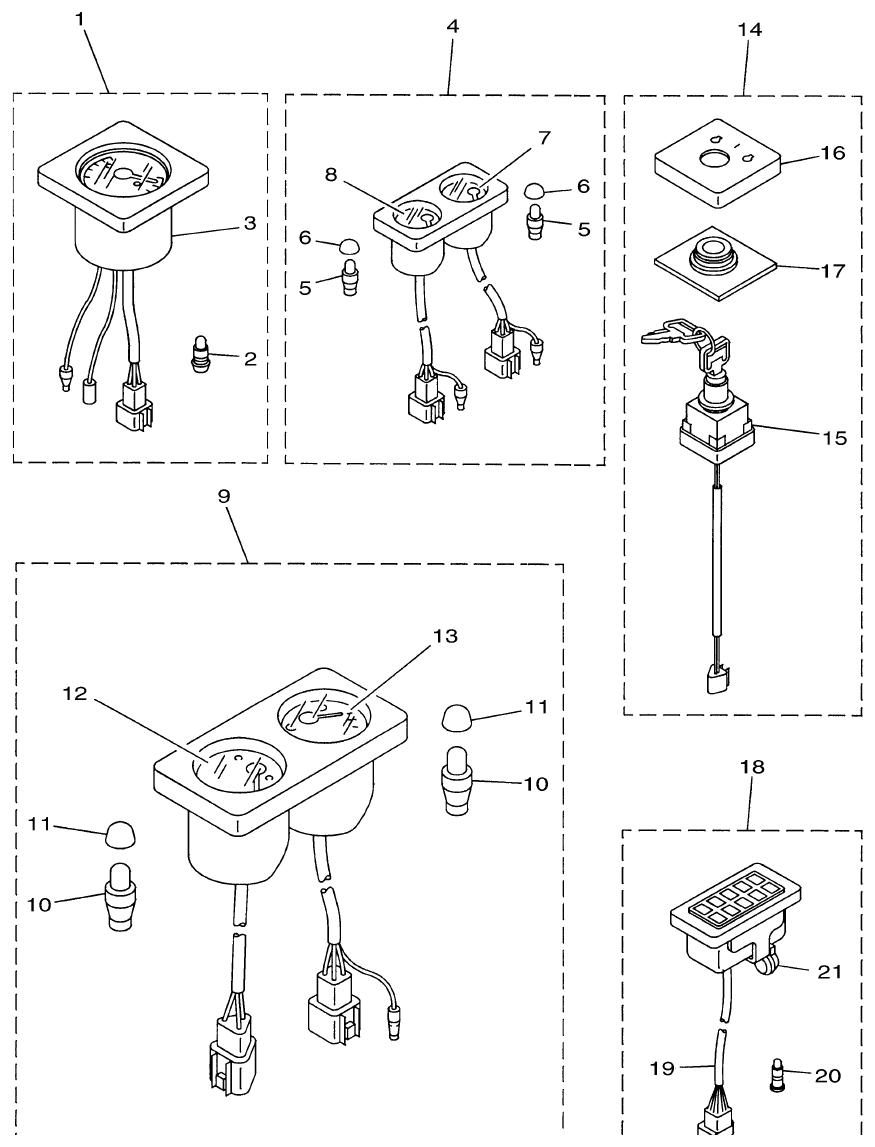

Fig. 44 — METER 2
21 items
