Yamaha F115TR, LF115TR, F115AET, FL115AET Parts Catalog

Yamaha F115TR, LF115TR, F115AET, FL115AET Outboard parts and diagrams

Yamaha F115TR, LF115TR, F115AET, FL115AET outboard parts catalog includes TOP COWLING, CYLINDER & CRANKCASE 1, CRANKSHAFT & PISTON, CYLINDER & CRANKCASE 2, VALVE, INTAKE 1, INTAKE 2, FUEL INJECTION NOZZLE, FUEL INJECTION PUMP, FUEL 1, FUEL 2, GENERATOR, ELECTRICAL 1, ELECTRICAL 2, ELECTRICAL 3, STARTING MOTOR, BOTTOM COWLING, CONTROL. Open a section to view exploded diagrams, reference numbers, OEM article numbers, quantities and matched Marmoom Marine store products.

256 linked store products are available across 39 catalog sections. 1492 catalog rows are listed for this model. Confirm the exact model, serial range and year before ordering marine engine parts.

Yamaha F115TR, LF115TR, F115AET, FL115AET TOP COWLING parts diagram

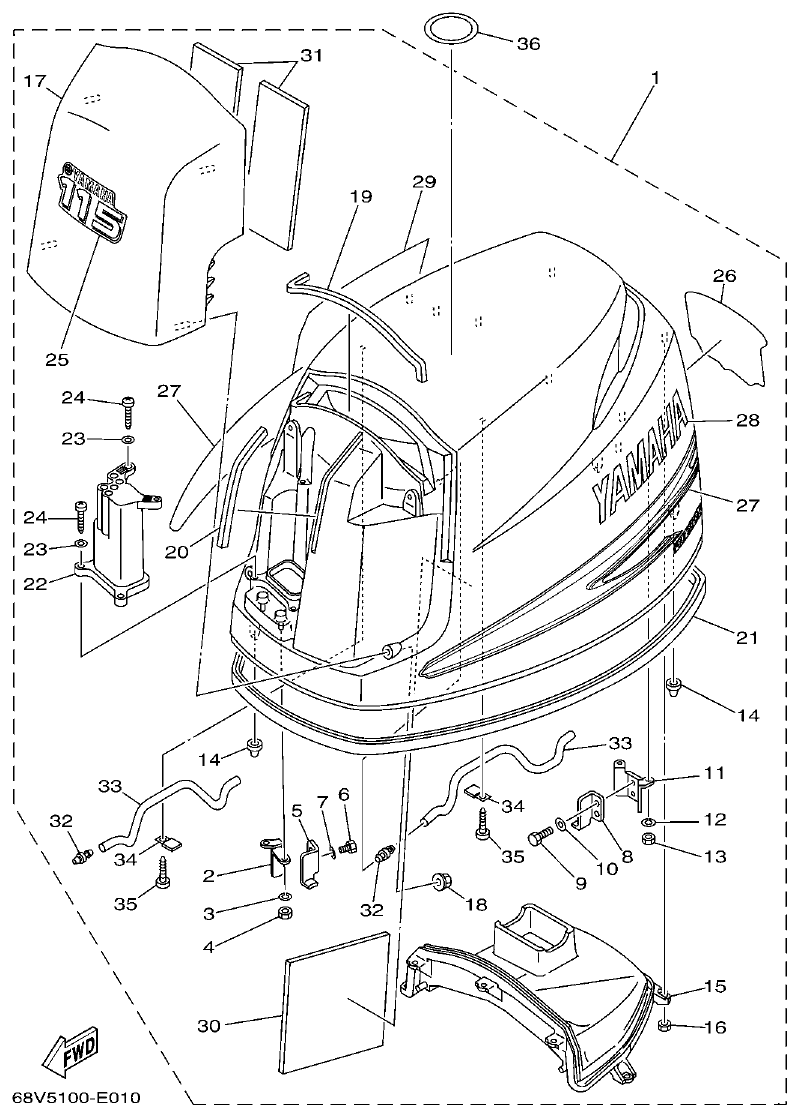

Fig. 1 — TOP COWLING
39 items · 1 available products

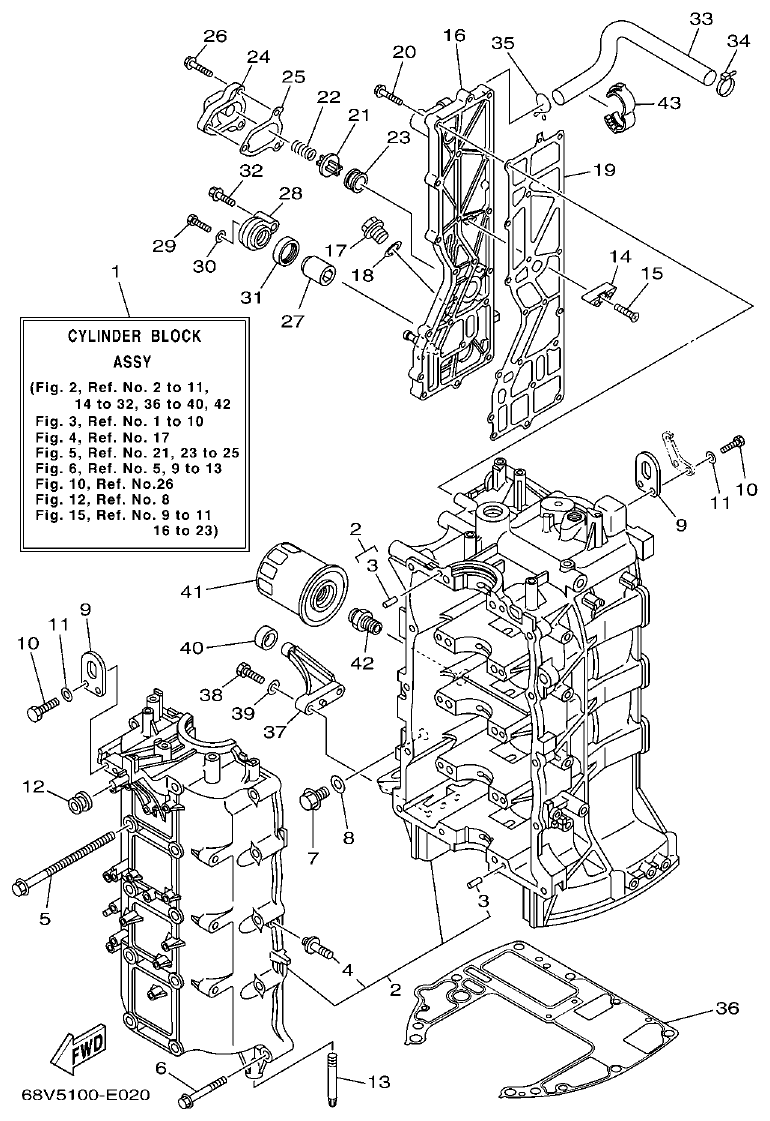

Yamaha F115TR, LF115TR, F115AET, FL115AET CYLINDER & CRANKCASE 1 parts diagram
Fig. 2 — CYLINDER & CRANKCASE 1
43 items · 6 available products

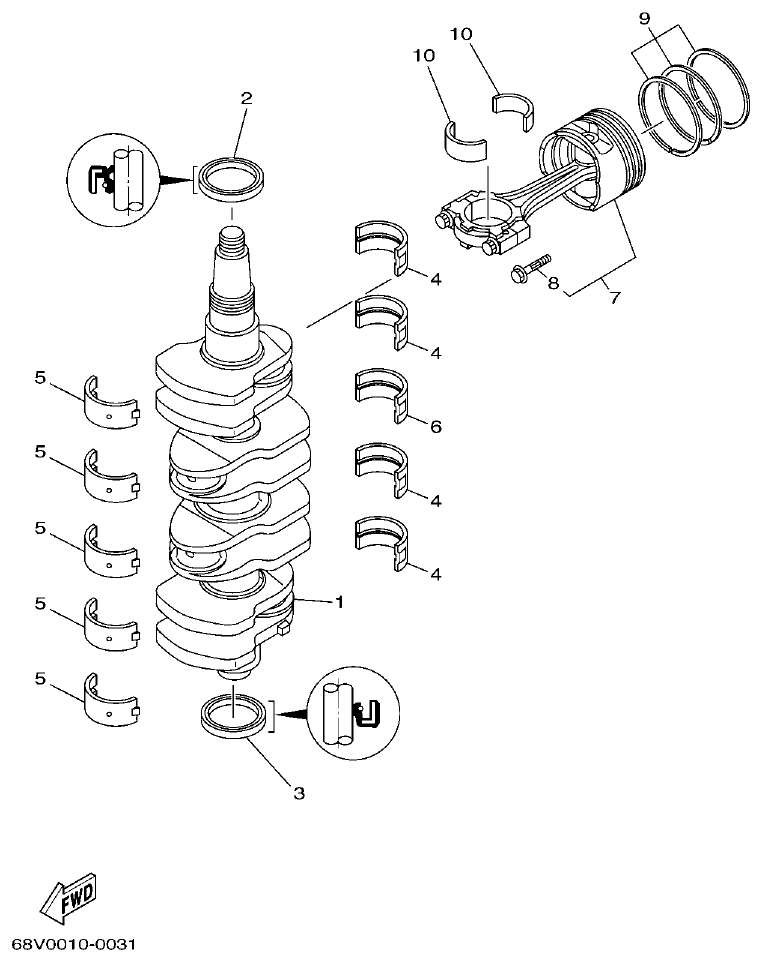

Yamaha F115TR, LF115TR, F115AET, FL115AET CRANKSHAFT & PISTON parts diagram
Fig. 3 — CRANKSHAFT & PISTON
22 items · 15 available products

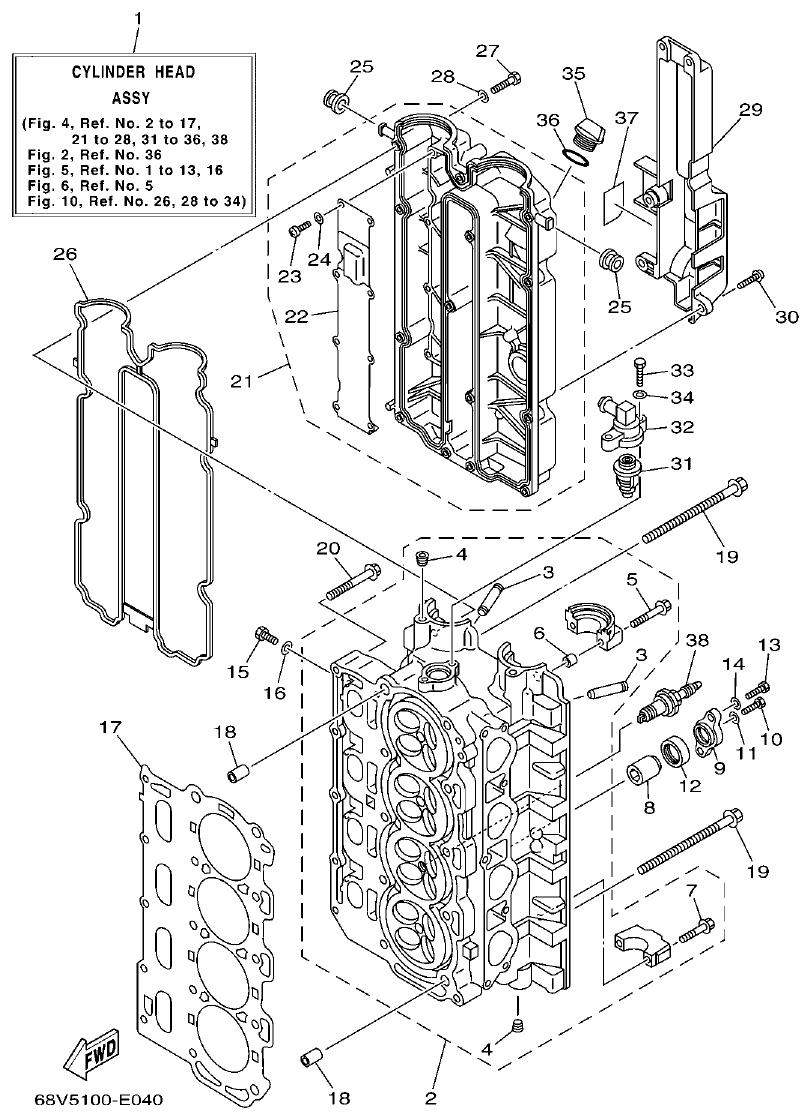

Yamaha F115TR, LF115TR, F115AET, FL115AET CYLINDER & CRANKCASE 2 parts diagram
Fig. 4 — CYLINDER & CRANKCASE 2
38 items · 6 available products

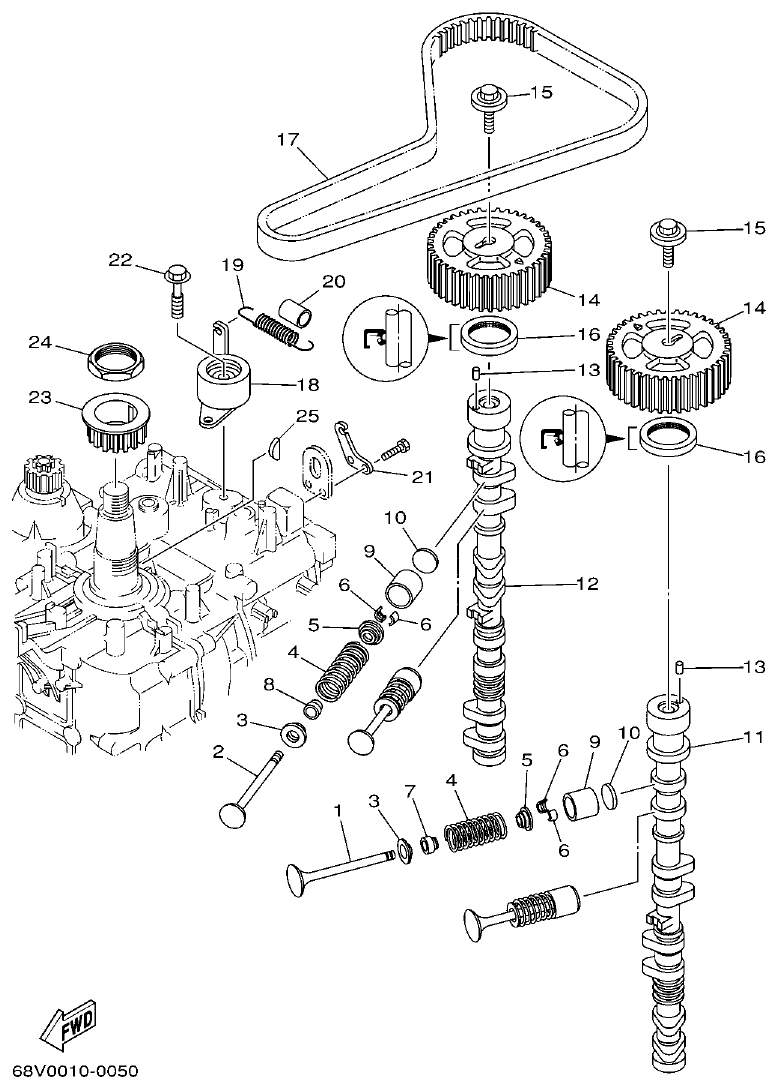

Yamaha F115TR, LF115TR, F115AET, FL115AET VALVE parts diagram
Fig. 5 — VALVE
77 items · 10 available products

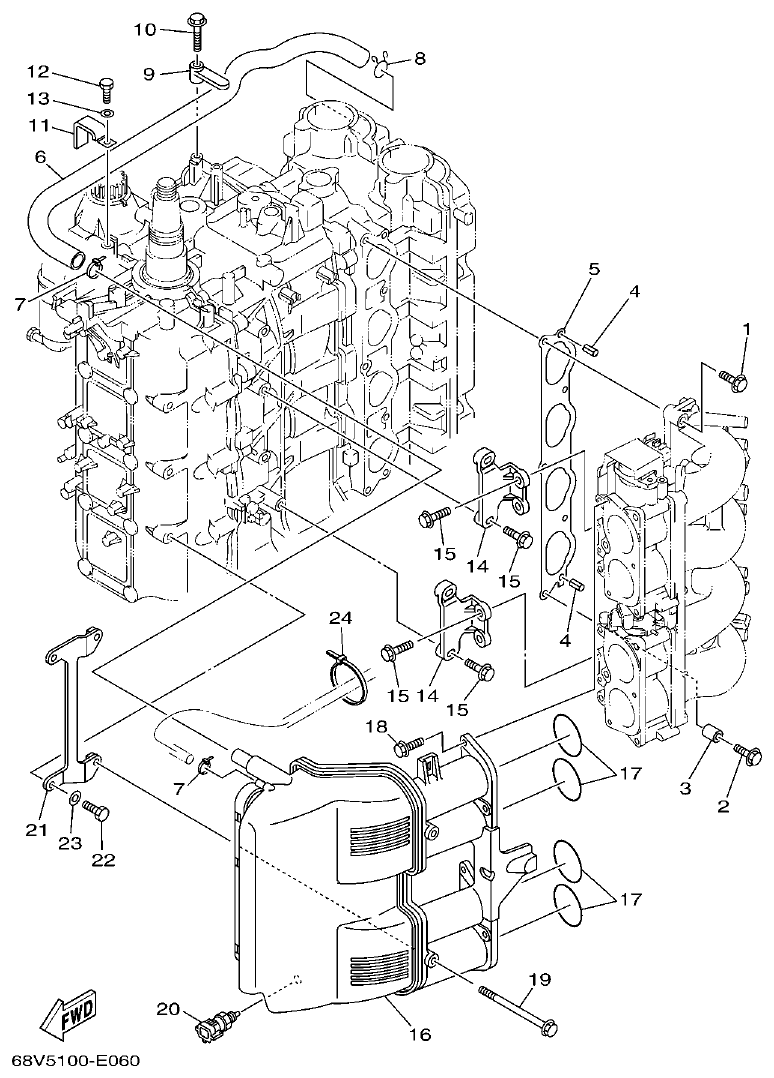

Yamaha F115TR, LF115TR, F115AET, FL115AET INTAKE 1 parts diagram
Fig. 6 — INTAKE 1
24 items · 1 available products

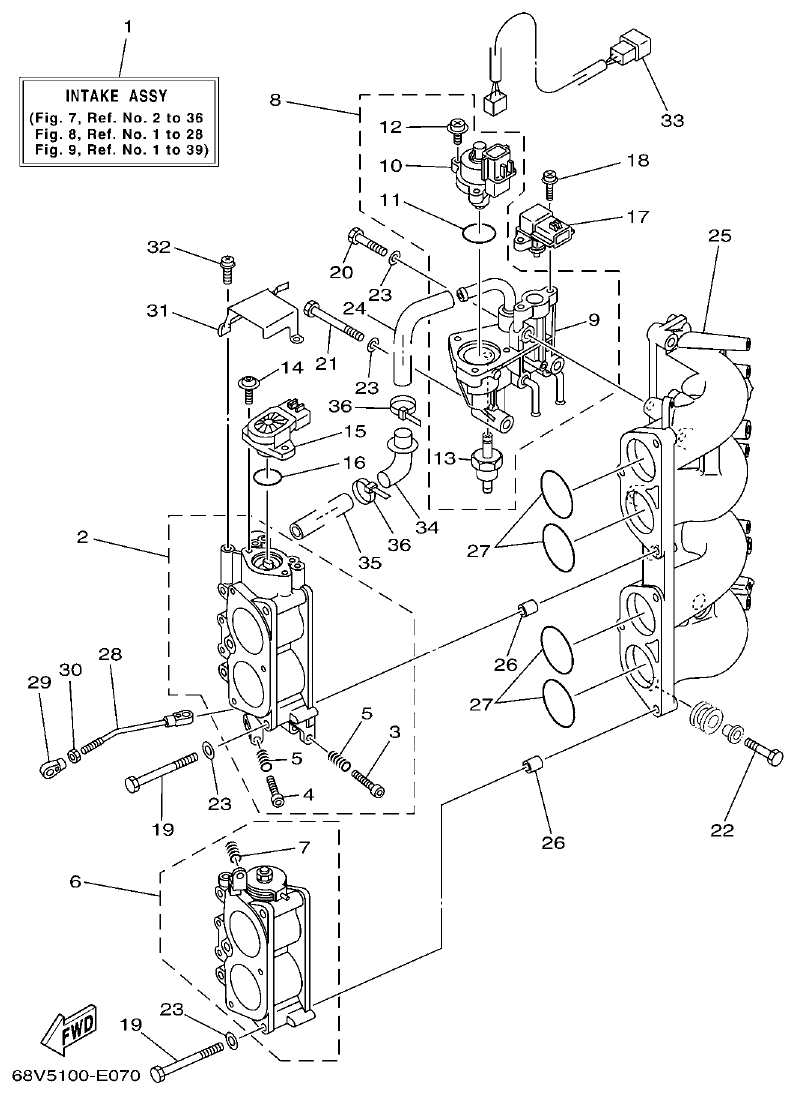

Yamaha F115TR, LF115TR, F115AET, FL115AET INTAKE 2 parts diagram
Fig. 7 — INTAKE 2
39 items · 4 available products
Yamaha F115TR, LF115TR, F115AET, FL115AET FUEL INJECTION NOZZLE parts diagram

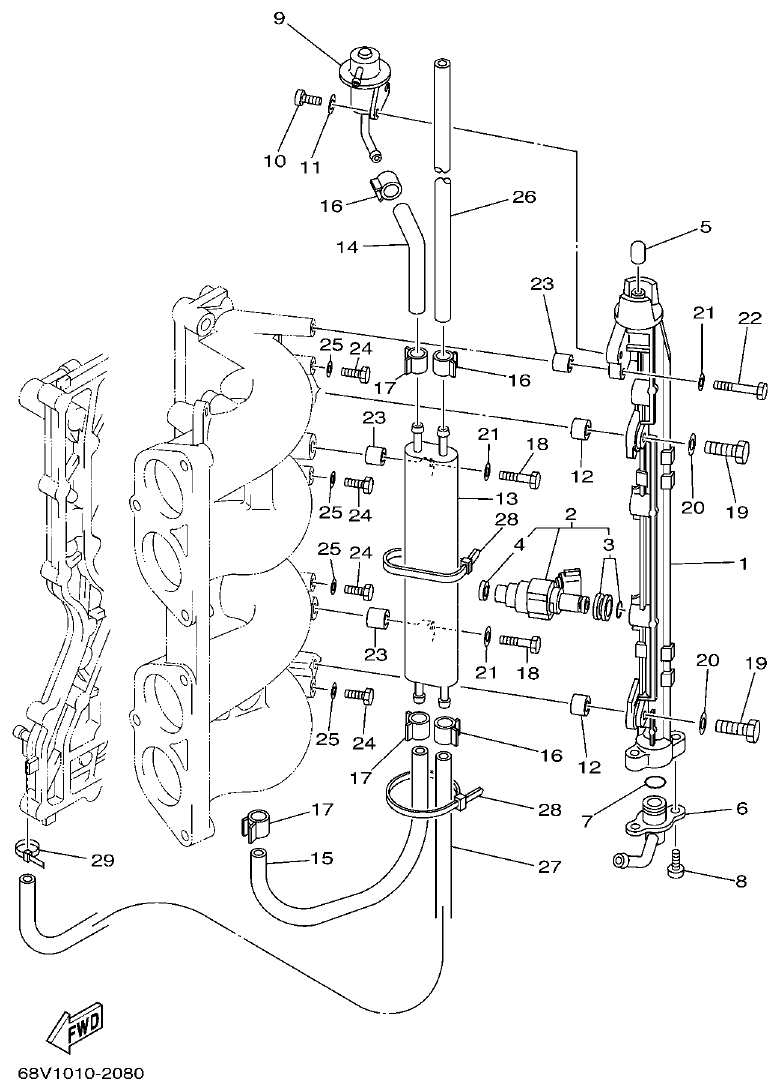

Fig. 8 — FUEL INJECTION NOZZLE
35 items · 7 available products

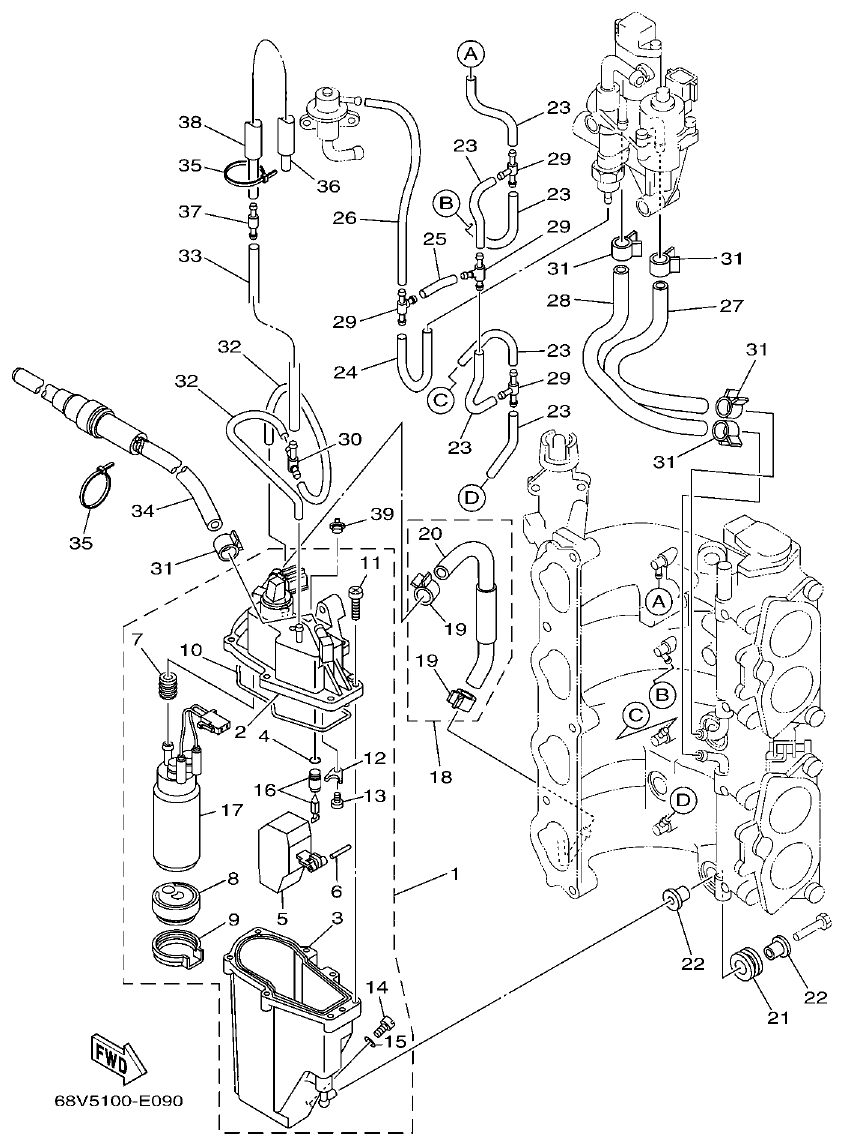

Yamaha F115TR, LF115TR, F115AET, FL115AET FUEL INJECTION PUMP parts diagram
Fig. 9 — FUEL INJECTION PUMP
52 items · 3 available products
Yamaha F115TR, LF115TR, F115AET, FL115AET FUEL 1 parts diagram

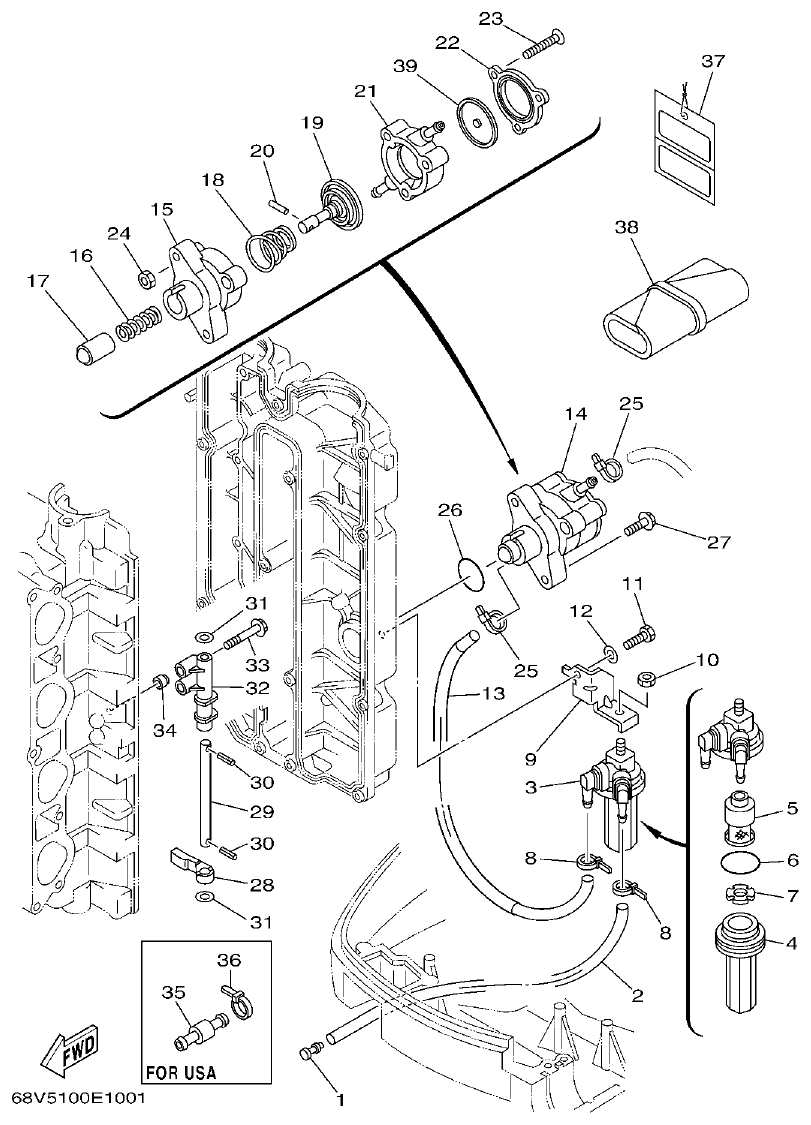

Fig. 10 — FUEL 1
39 items · 4 available products

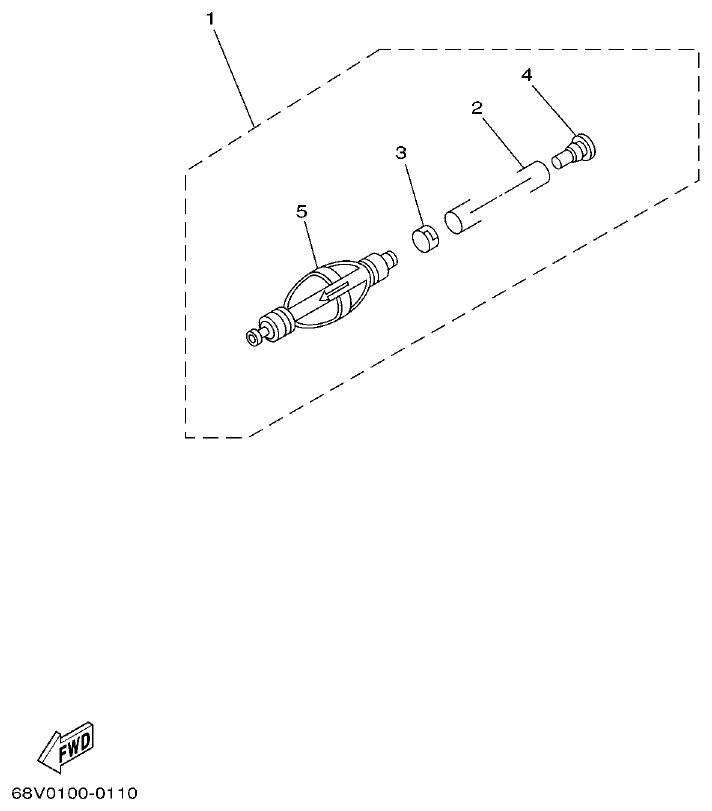

Yamaha F115TR, LF115TR, F115AET, FL115AET FUEL 2 parts diagram
Fig. 11 — FUEL 2
5 items · 2 available products
Yamaha F115TR, LF115TR, F115AET, FL115AET GENERATOR parts diagram
Fig. 12 — GENERATOR
32 items

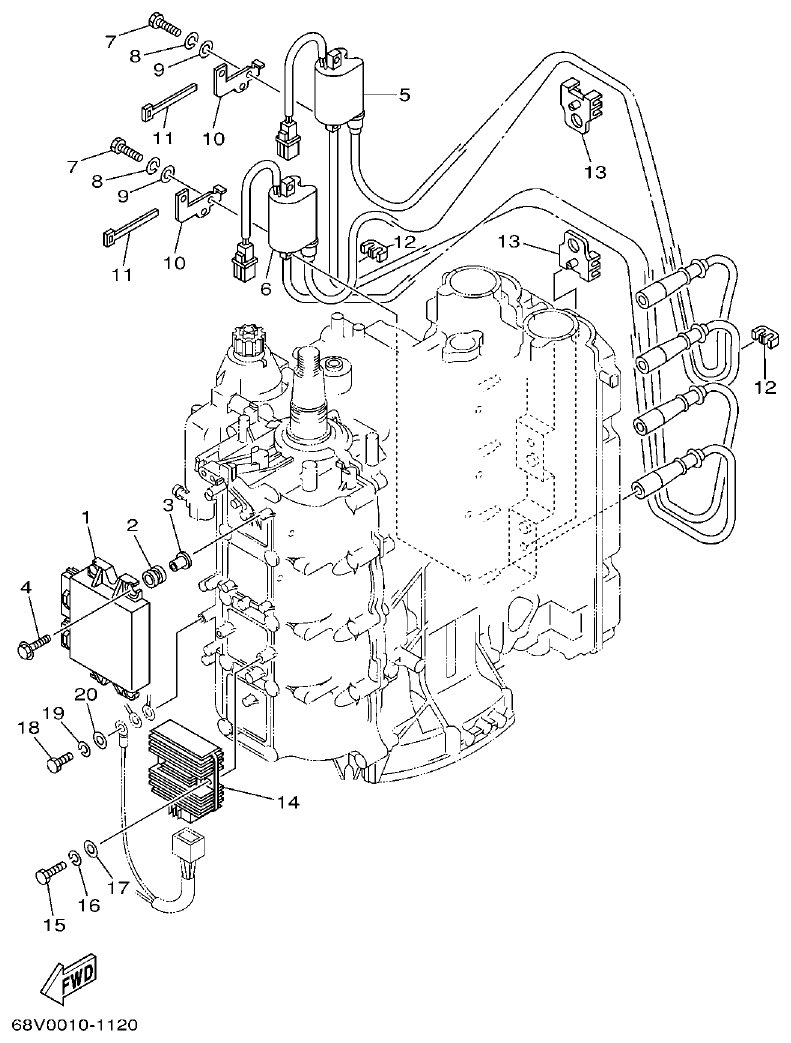

Yamaha F115TR, LF115TR, F115AET, FL115AET ELECTRICAL 1 parts diagram
Fig. 13 — ELECTRICAL 1
23 items

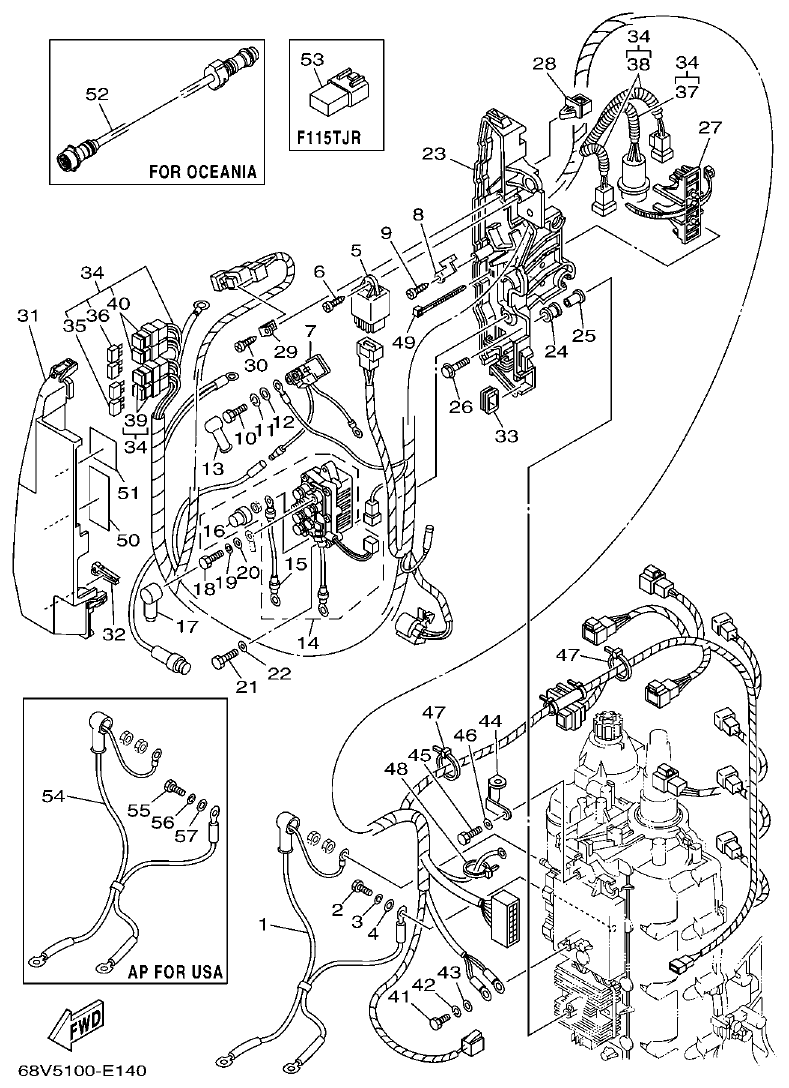

Yamaha F115TR, LF115TR, F115AET, FL115AET ELECTRICAL 2 parts diagram
Fig. 14 — ELECTRICAL 2
59 items · 3 available products

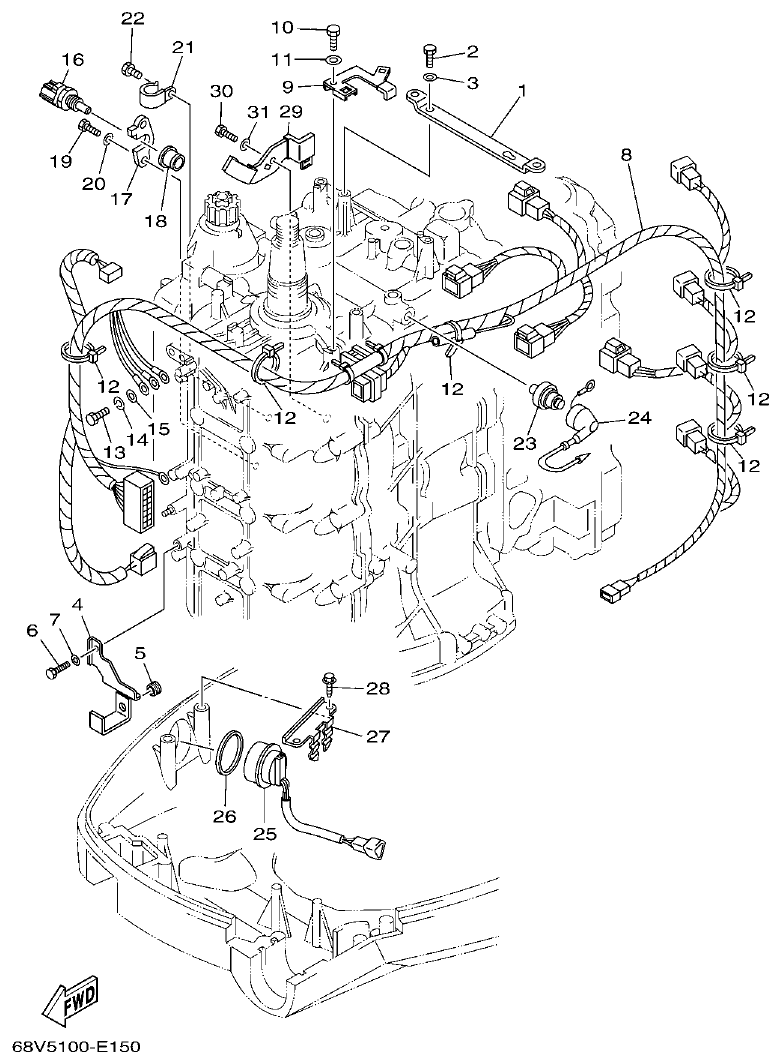

Yamaha F115TR, LF115TR, F115AET, FL115AET ELECTRICAL 3 parts diagram
Fig. 15 — ELECTRICAL 3
31 items · 2 available products

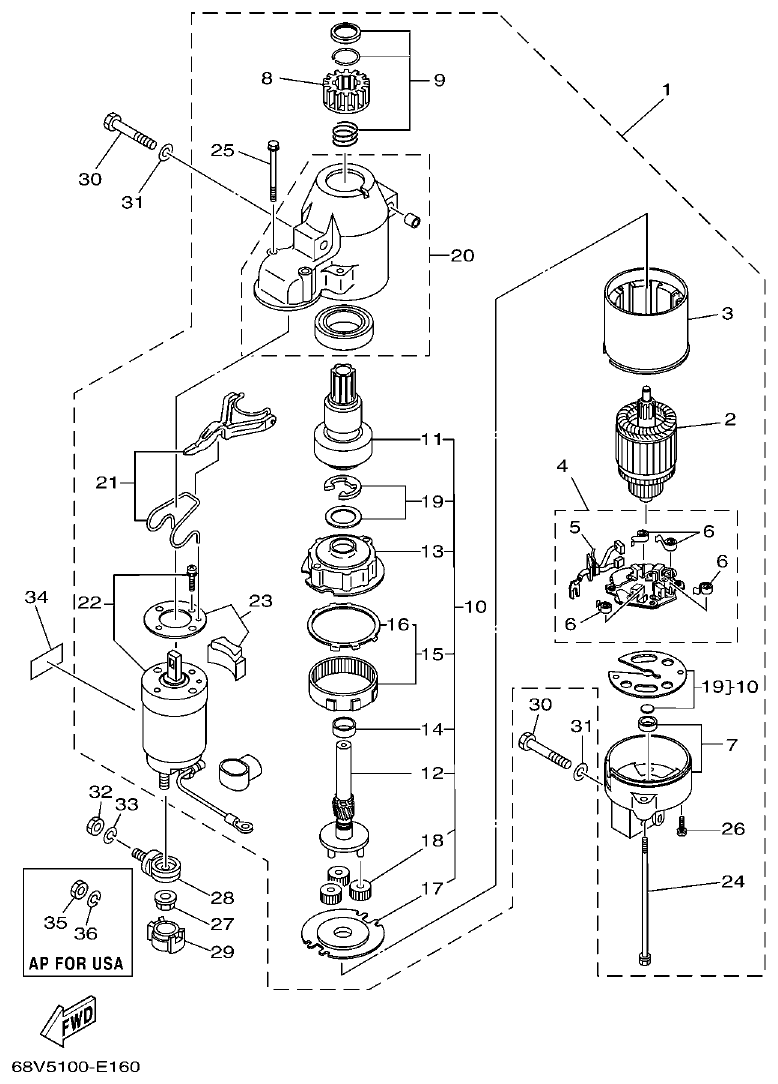

Yamaha F115TR, LF115TR, F115AET, FL115AET STARTING MOTOR parts diagram
Fig. 16 — STARTING MOTOR
36 items · 4 available products

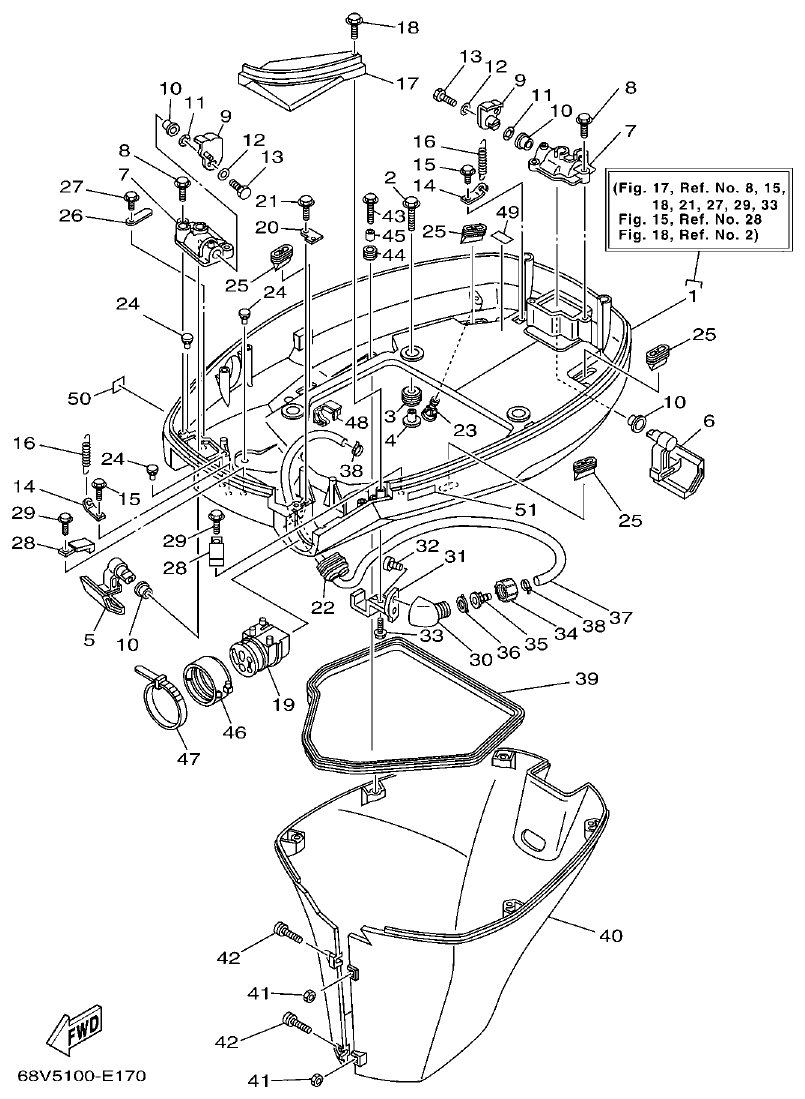

Yamaha F115TR, LF115TR, F115AET, FL115AET BOTTOM COWLING parts diagram
Fig. 17 — BOTTOM COWLING
52 items · 5 available products

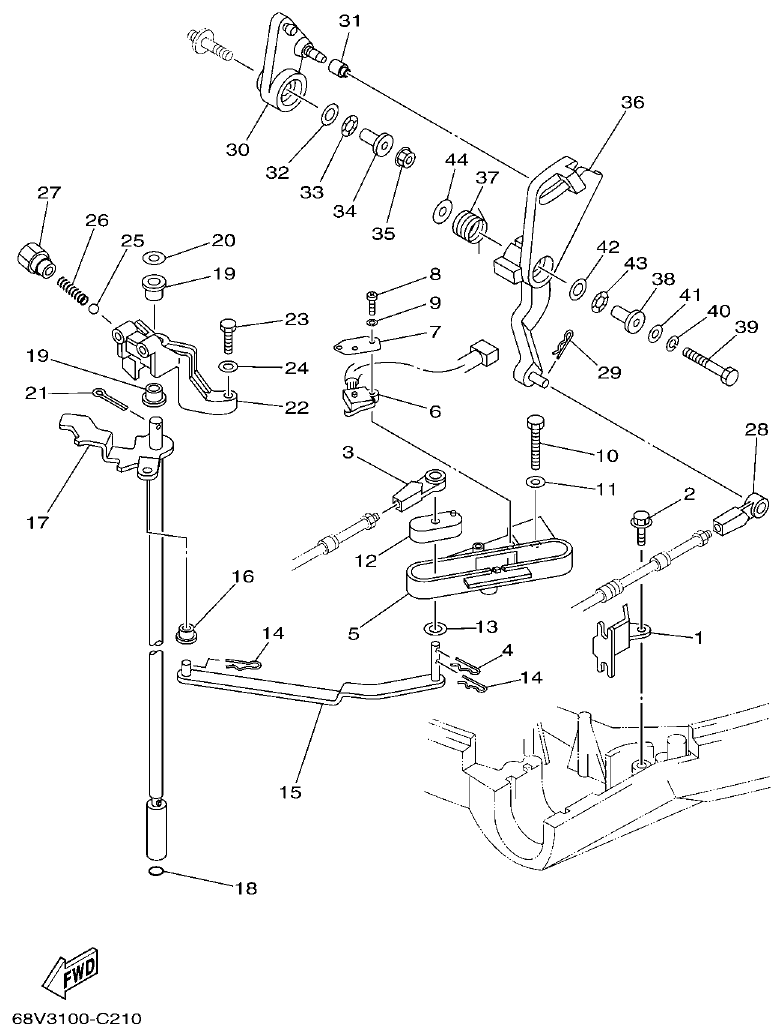

Yamaha F115TR, LF115TR, F115AET, FL115AET CONTROL parts diagram
Fig. 18 — CONTROL
45 items · 2 available products

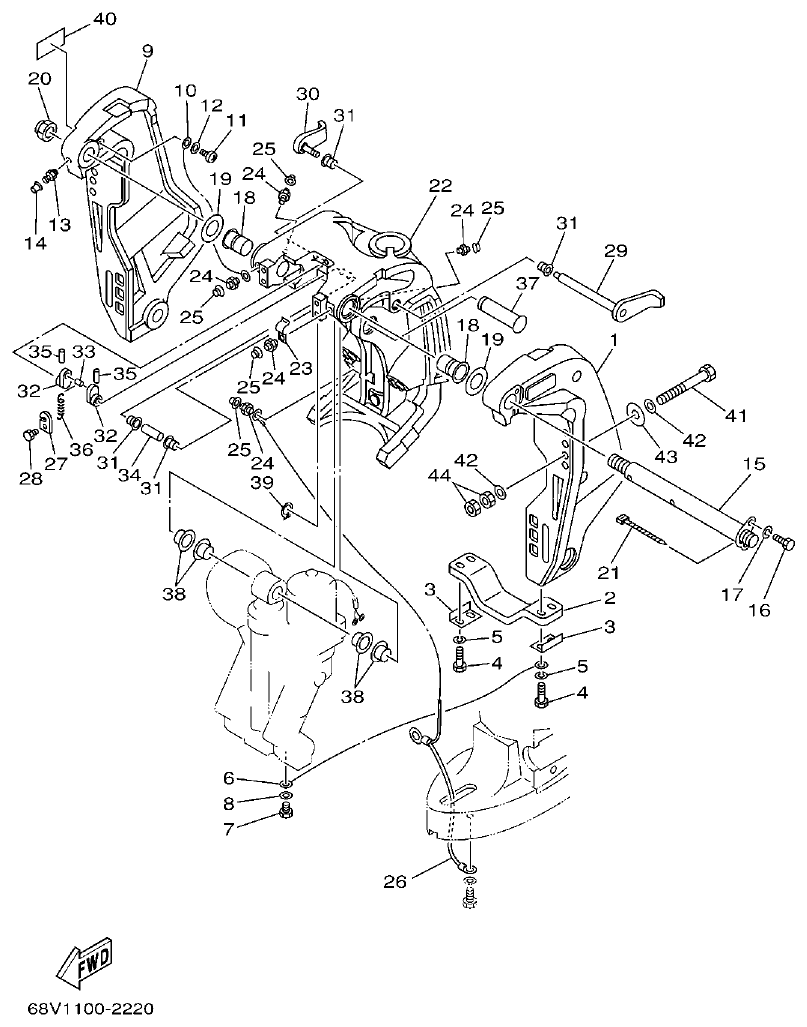

Yamaha F115TR, LF115TR, F115AET, FL115AET BRACKET 1 parts diagram
Fig. 19 — BRACKET 1
48 items · 9 available products
Yamaha F115TR, LF115TR, F115AET, FL115AET BRACKET 2 parts diagram

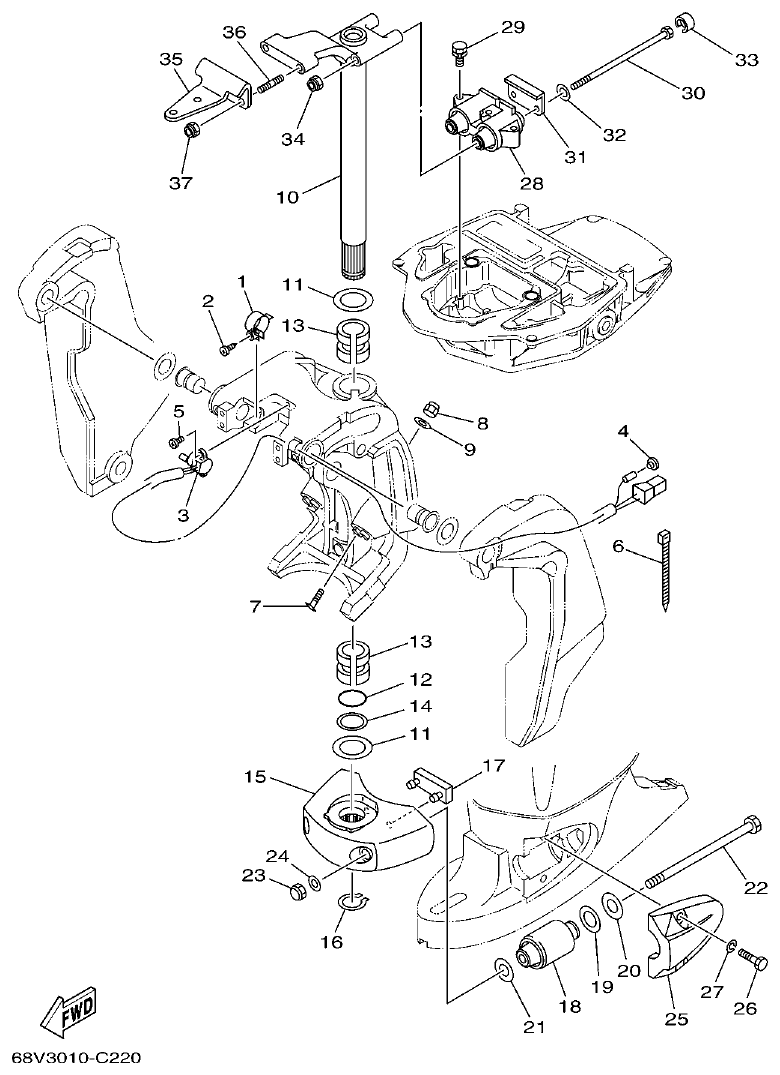

Fig. 20 — BRACKET 2
39 items · 1 available products

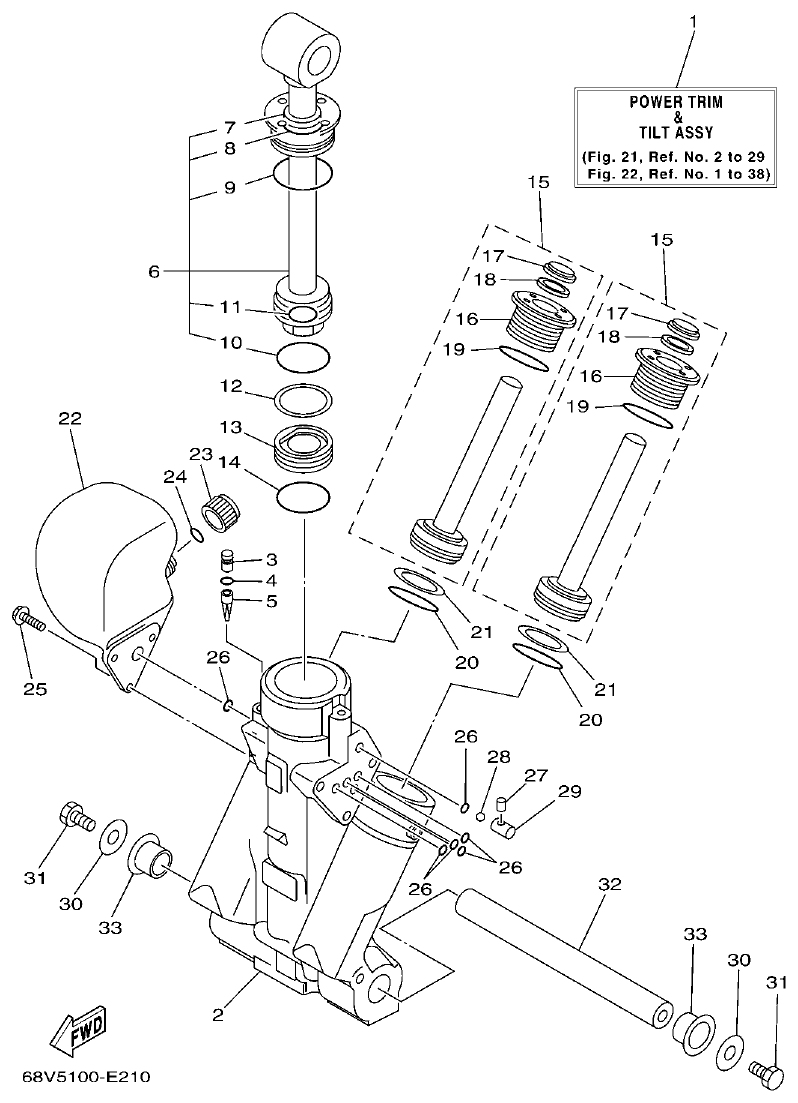

Yamaha F115TR, LF115TR, F115AET, FL115AET POWER TRIM & TILT ASSY 1 parts diagram
Fig. 21 — POWER TRIM & TILT ASSY 1
33 items · 8 available products

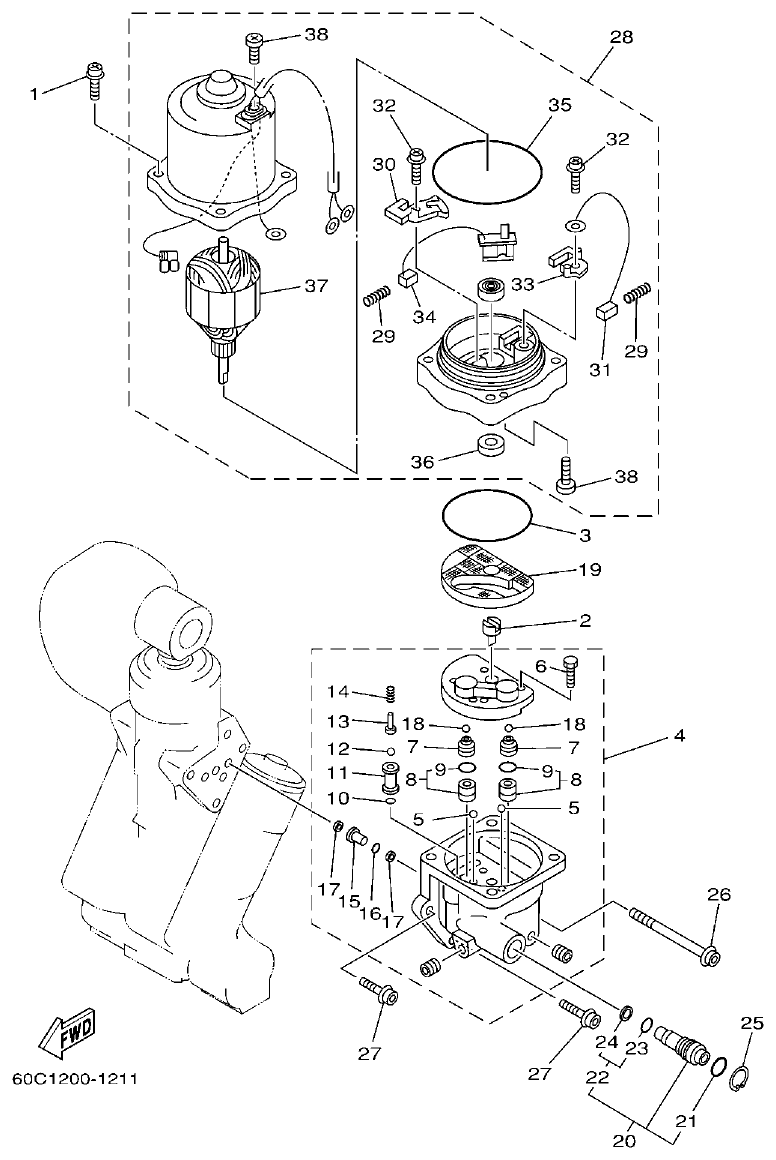

Yamaha F115TR, LF115TR, F115AET, FL115AET POWER TRIM & TILT ASSY 2 parts diagram
Fig. 22 — POWER TRIM & TILT ASSY 2
38 items · 9 available products

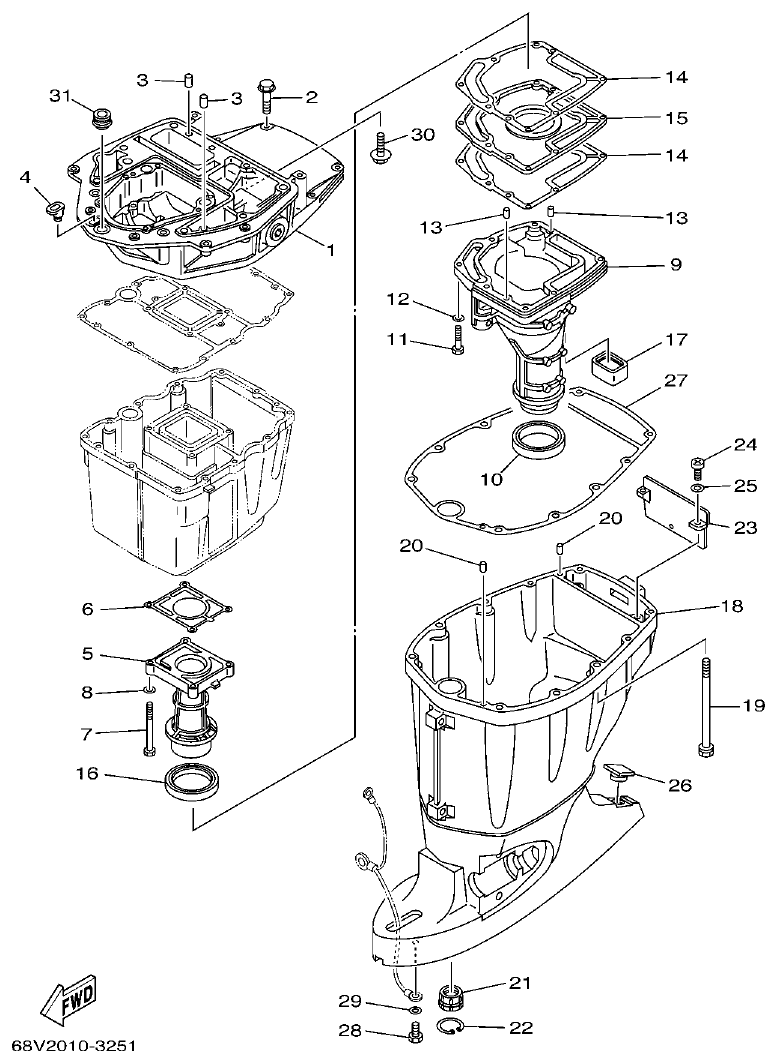

Yamaha F115TR, LF115TR, F115AET, FL115AET UPPER CASING parts diagram
Fig. 23 — UPPER CASING
33 items · 6 available products

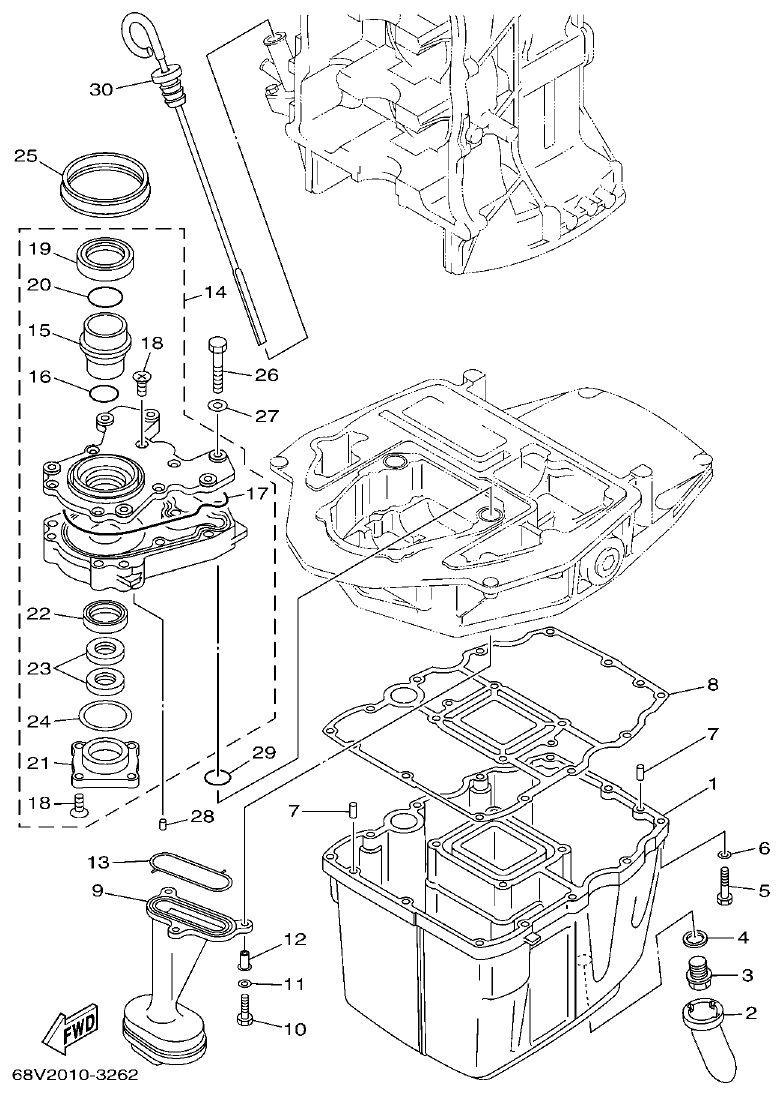

Yamaha F115TR, LF115TR, F115AET, FL115AET OIL PAN parts diagram
Fig. 24 — OIL PAN
30 items · 13 available products

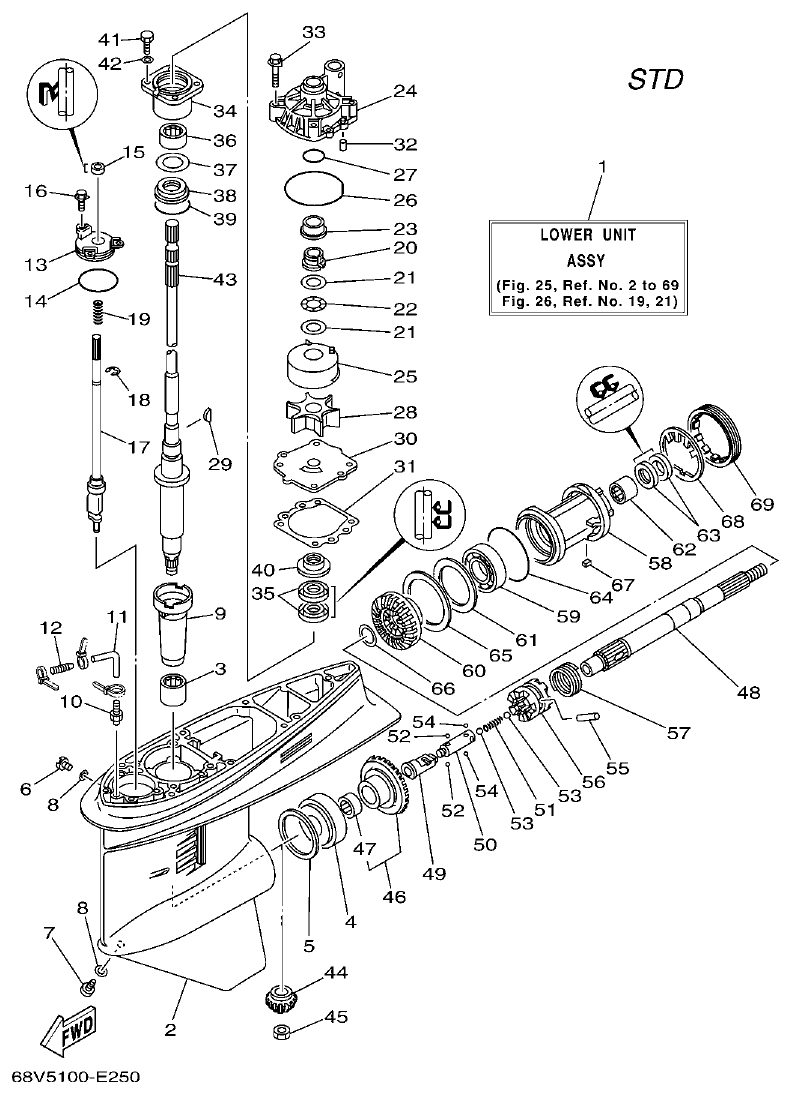

Yamaha F115TR, LF115TR, F115AET, FL115AET LOWER CASING & DRIVE 1 parts diagram

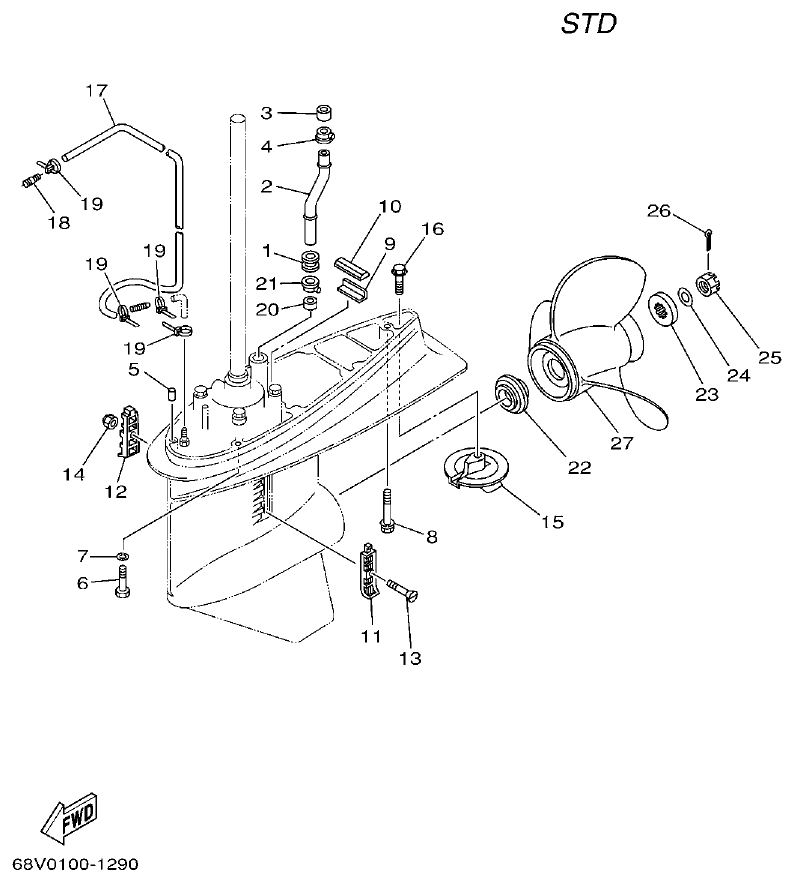

Fig. 25 — LOWER CASING & DRIVE 1
90 items · 33 available products
Yamaha F115TR, LF115TR, F115AET, FL115AET LOWER CASING & DRIVE 2 parts diagram
Fig. 26 — LOWER CASING & DRIVE 2
45 items · 15 available products
Yamaha F115TR, LF115TR, F115AET, FL115AET LOWER CASING & DRIVE 3 parts diagram

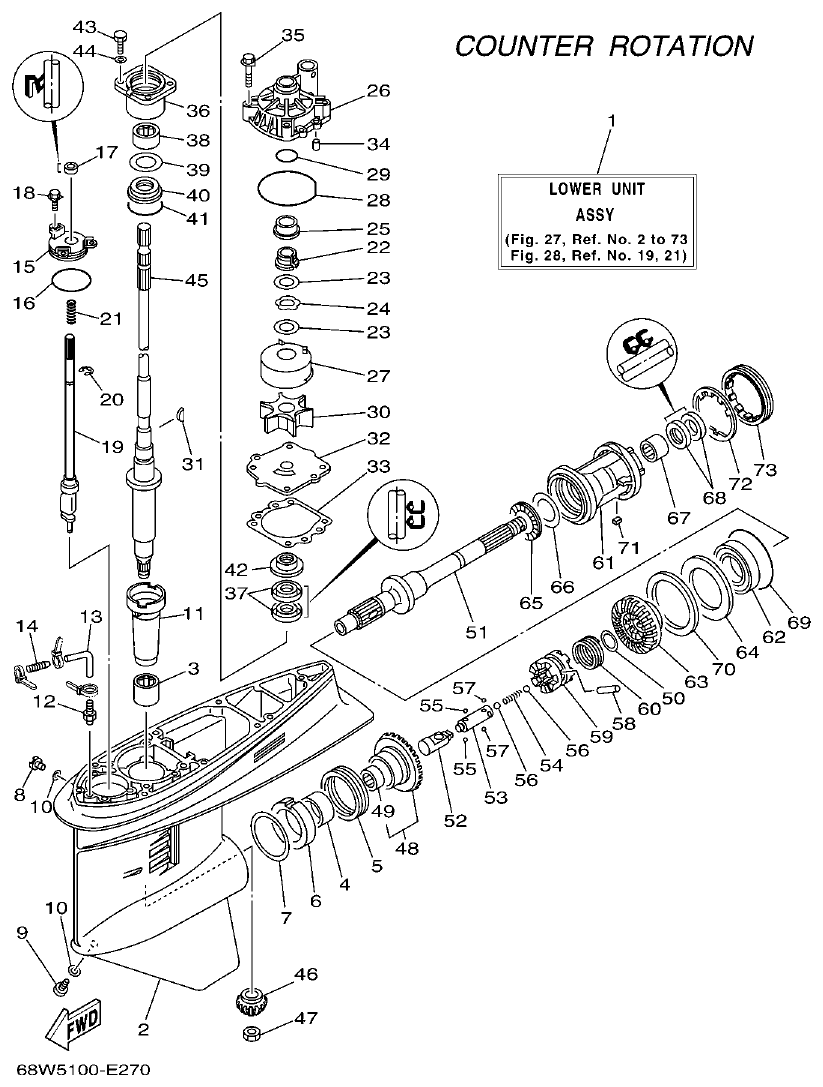

Fig. 27 — LOWER CASING & DRIVE 3
97 items · 35 available products

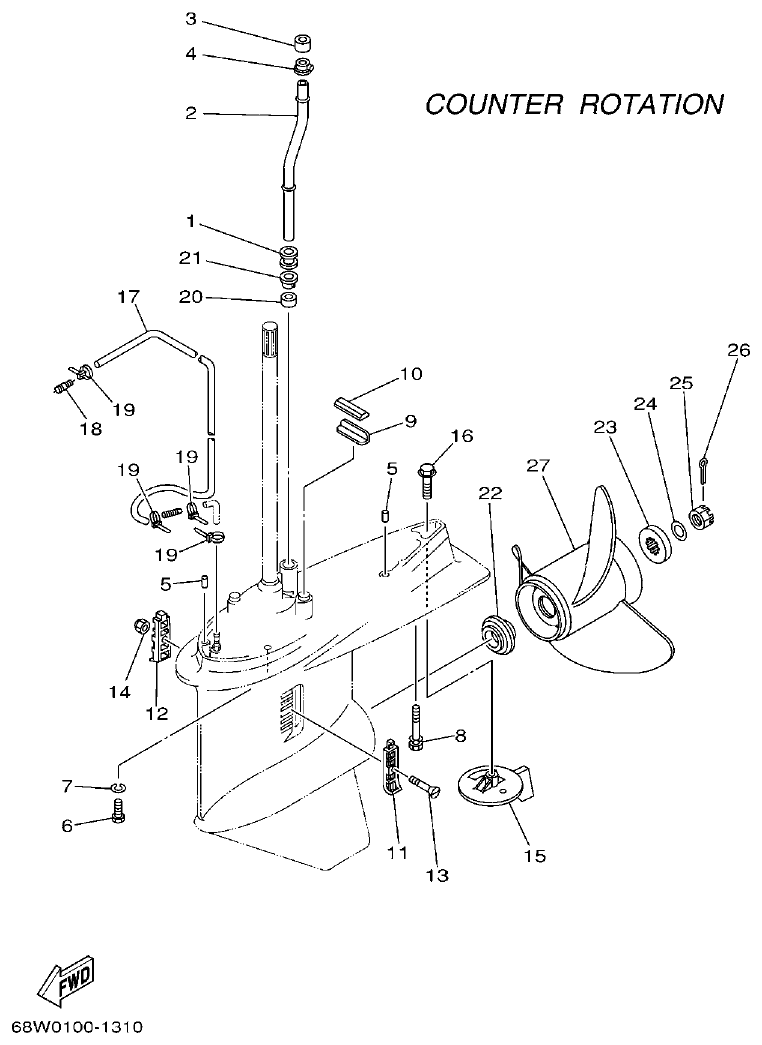

Yamaha F115TR, LF115TR, F115AET, FL115AET LOWER CASING & DRIVE 4 parts diagram
Fig. 28 — LOWER CASING & DRIVE 4
29 items · 10 available products

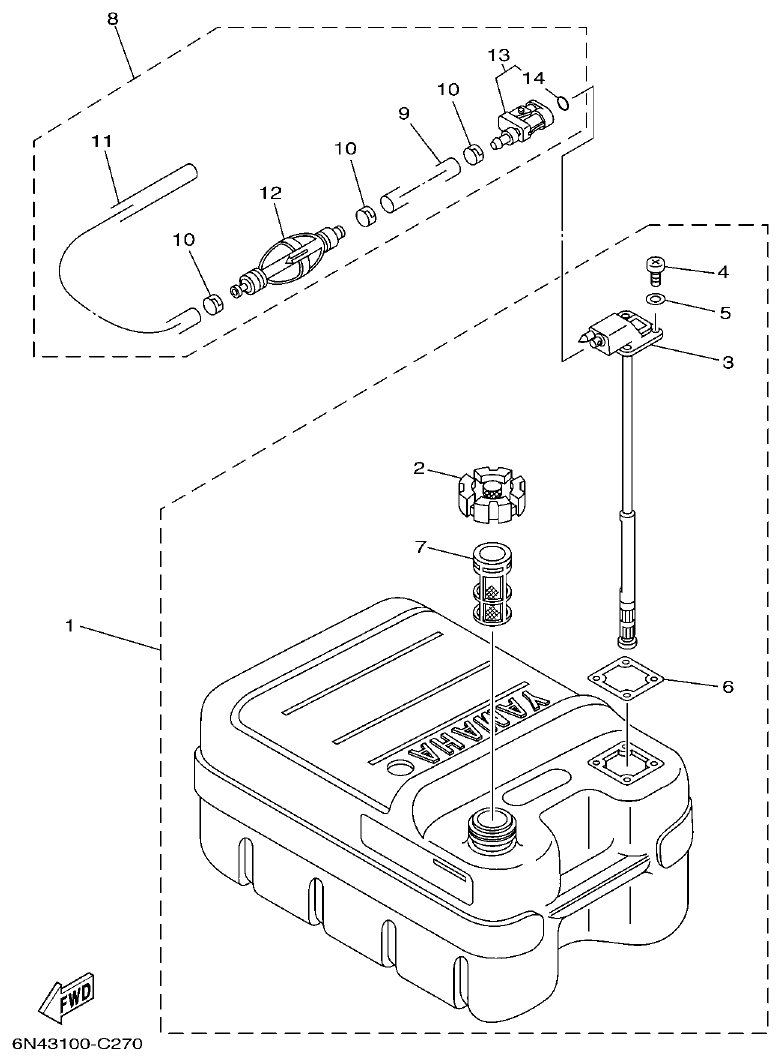

Yamaha F115TR, LF115TR, F115AET, FL115AET FUEL TANK 1 parts diagram
Fig. 29 — FUEL TANK 1
14 items · 5 available products

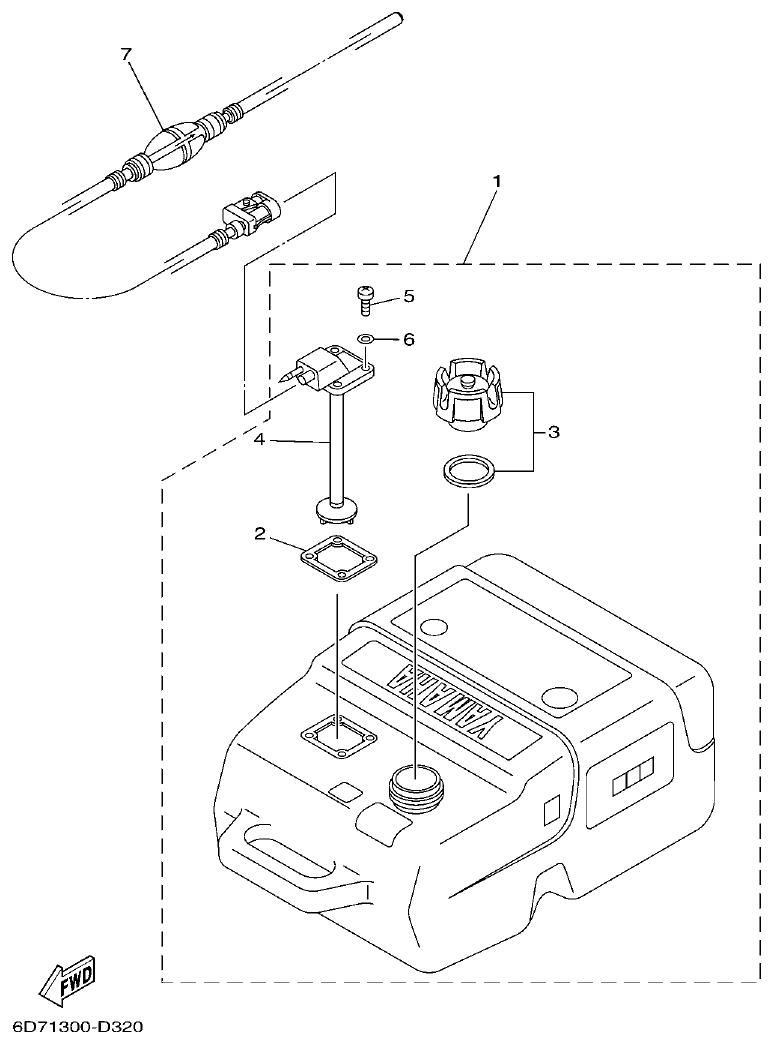

Yamaha F115TR, LF115TR, F115AET, FL115AET FUEL TANK 2 parts diagram
Fig. 30 — FUEL TANK 2
7 items
Yamaha F115TR, LF115TR, F115AET, FL115AET STEERING GUIDE parts diagram

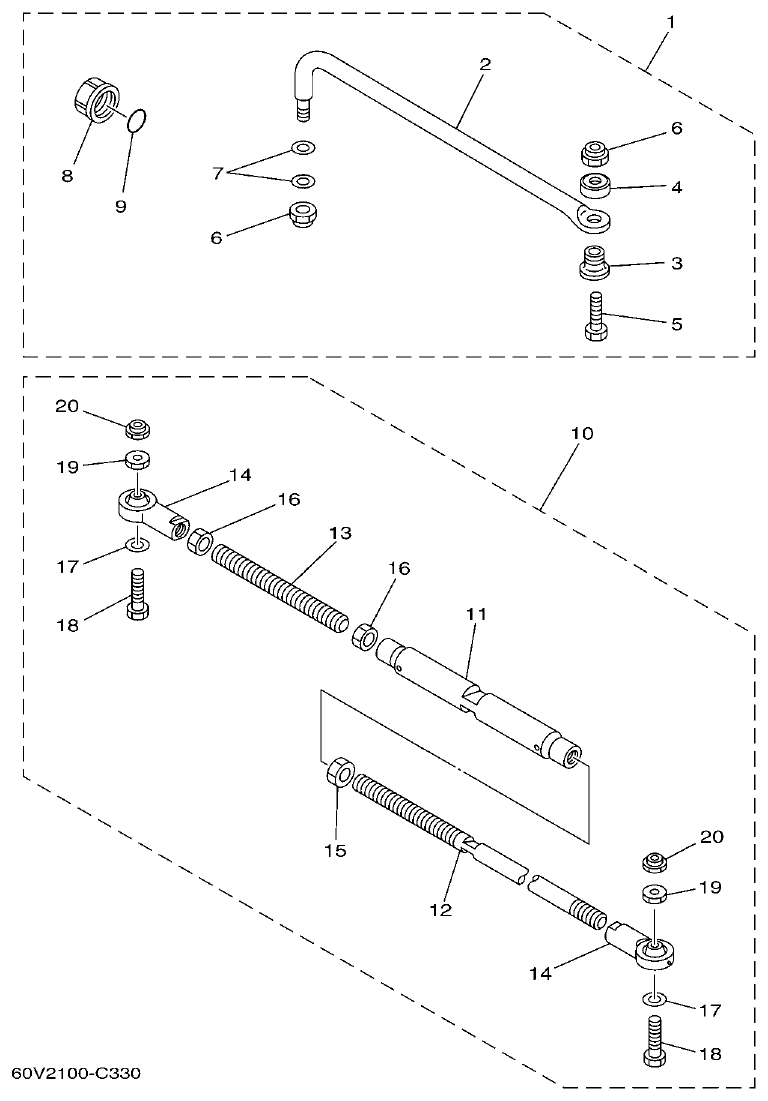

Fig. 31 — STEERING GUIDE
20 items · 3 available products

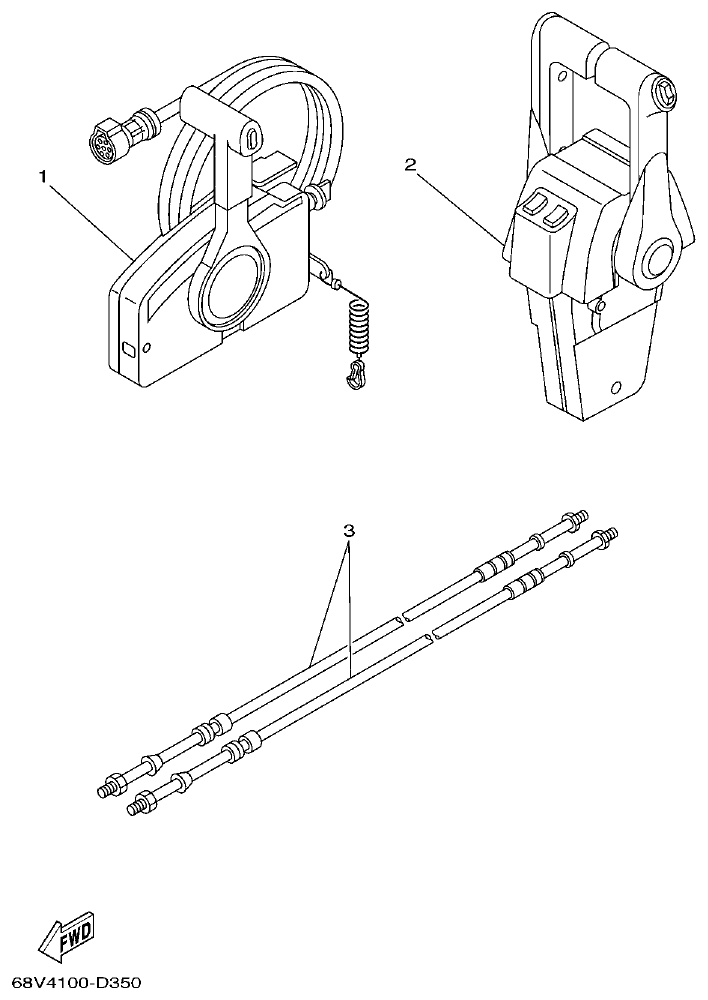

Yamaha F115TR, LF115TR, F115AET, FL115AET REMOTE CONTROL BOX parts diagram
Fig. 32 — REMOTE CONTROL BOX
9 items

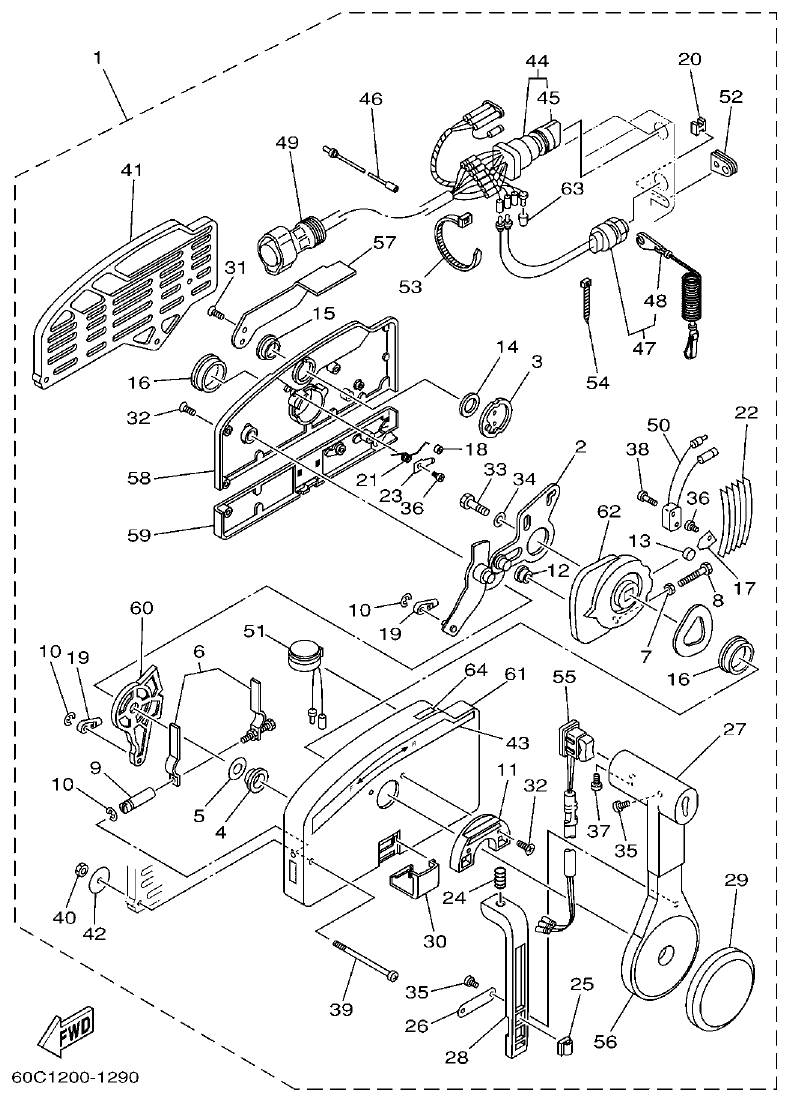

Yamaha F115TR, LF115TR, F115AET, FL115AET REMOTE CONTROL ASSY 1 parts diagram
Fig. 33 — REMOTE CONTROL ASSY 1
72 items · 12 available products
Yamaha F115TR, LF115TR, F115AET, FL115AET REMOTE CONTROL ASSY 2 parts diagram

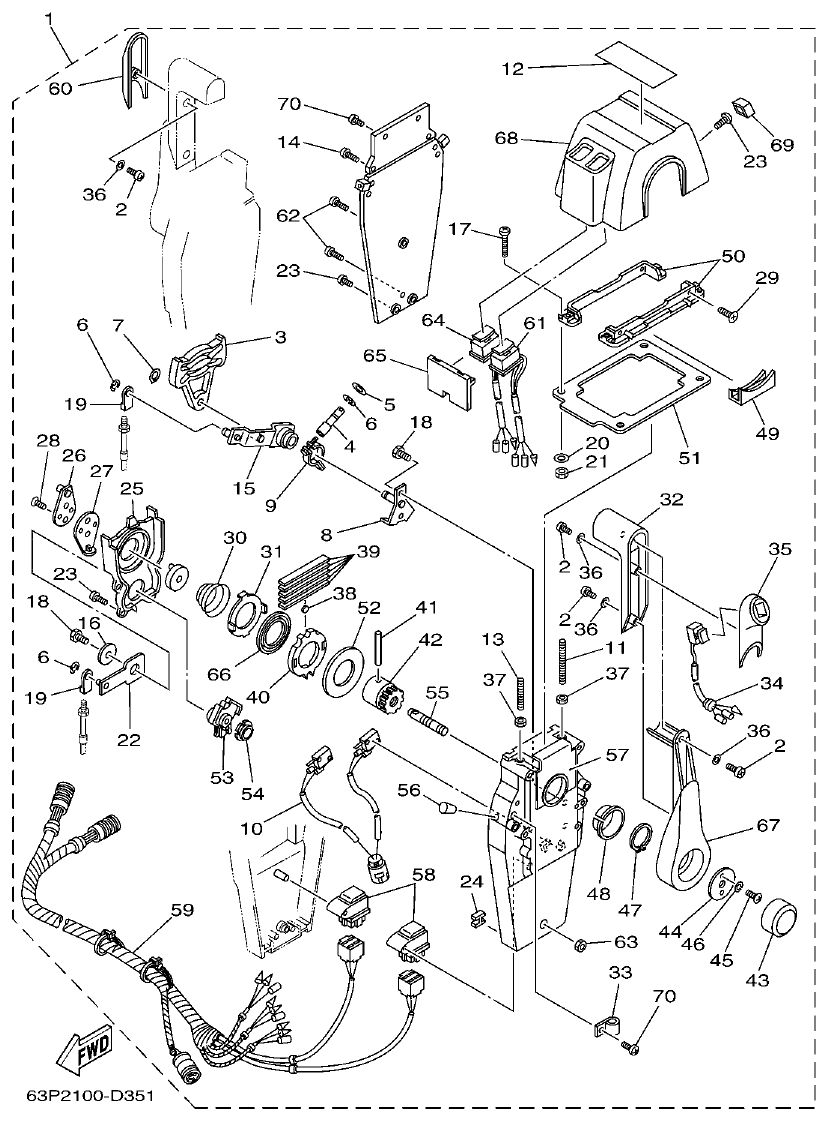

Fig. 34 — REMOTE CONTROL ASSY 2
70 items · 2 available products

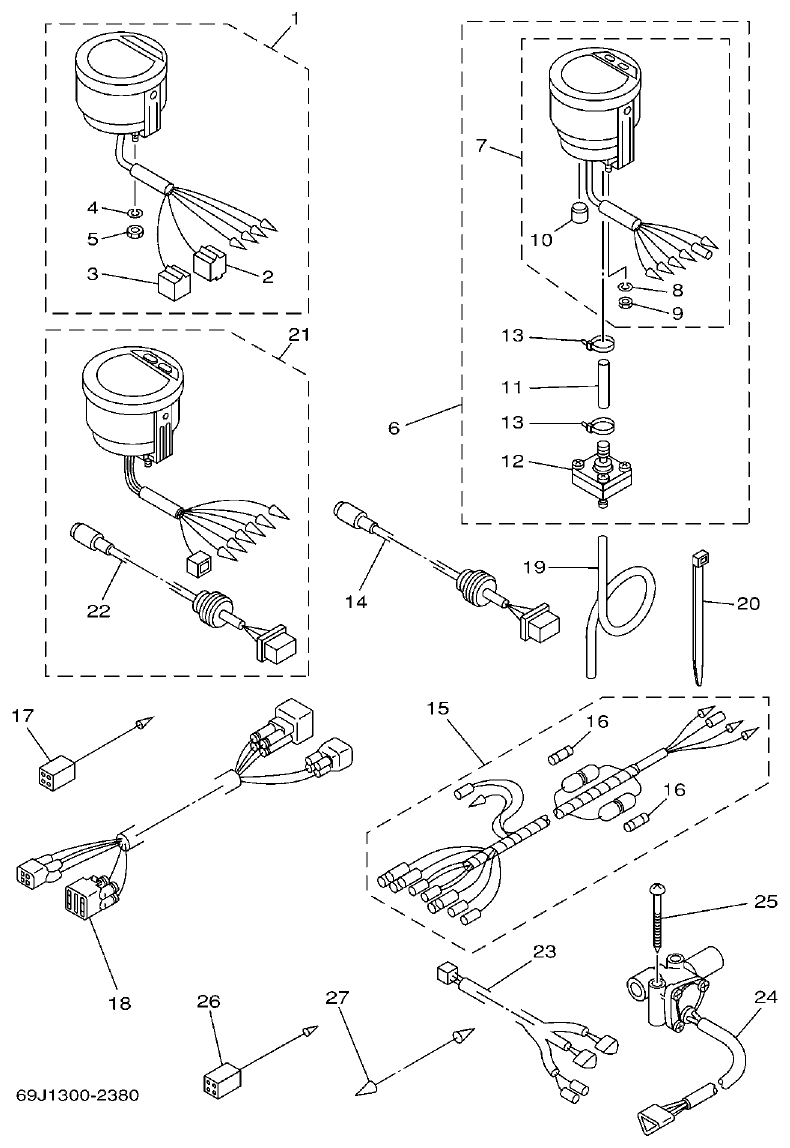

Yamaha F115TR, LF115TR, F115AET, FL115AET METER parts diagram
Fig. 35 — METER
30 items · 2 available products

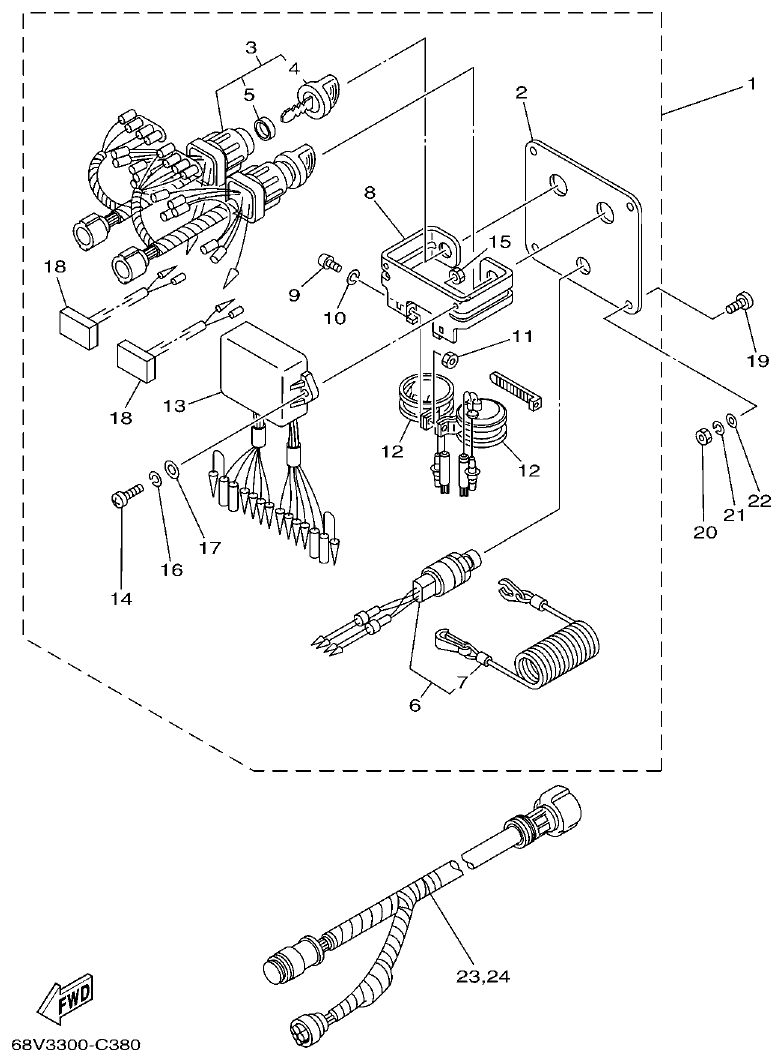

Yamaha F115TR, LF115TR, F115AET, FL115AET SWITCH & PANEL 1 parts diagram
Fig. 36 — SWITCH & PANEL 1
24 items · 2 available products

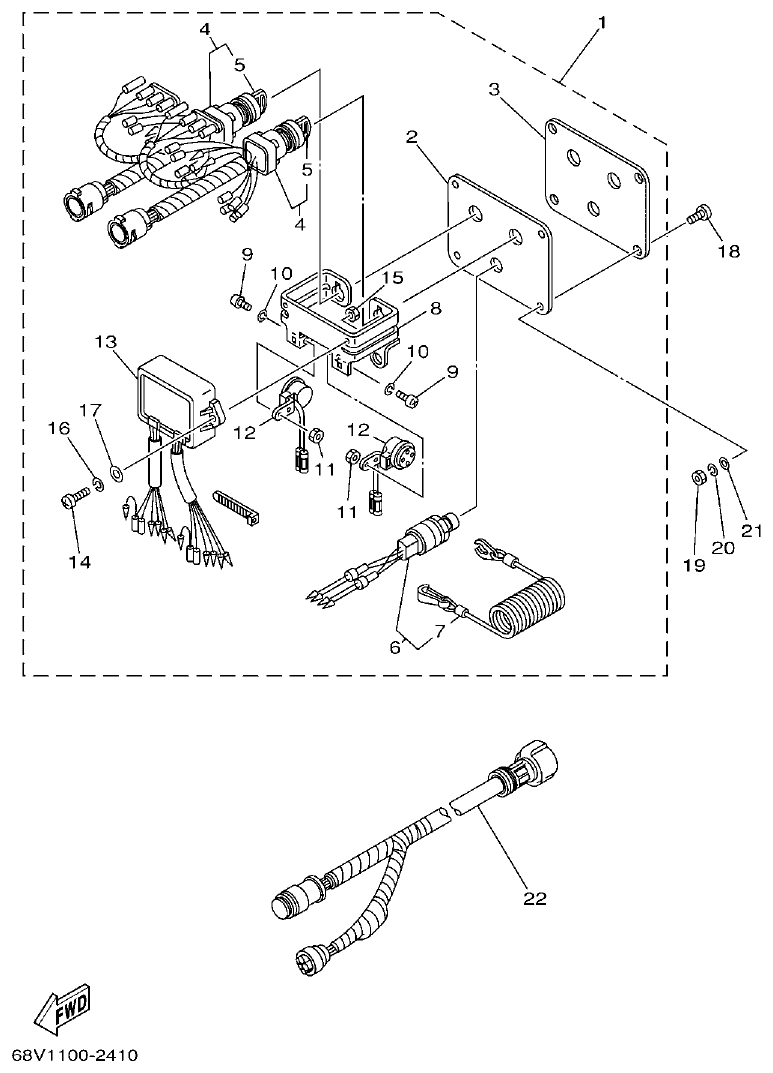

Yamaha F115TR, LF115TR, F115AET, FL115AET SWITCH & PANEL 2 parts diagram
Fig. 37 — SWITCH & PANEL 2
22 items · 1 available products

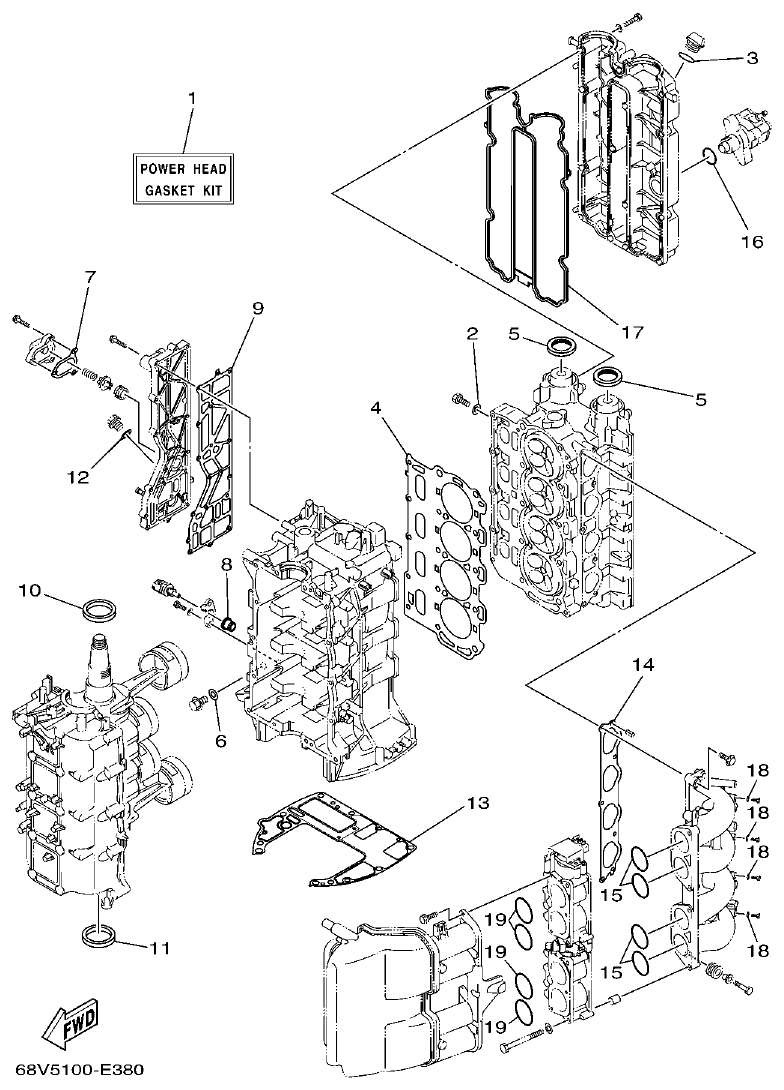

Yamaha F115TR, LF115TR, F115AET, FL115AET REPAIR KIT 1 parts diagram
Fig. 38 — REPAIR KIT 1
19 items · 3 available products

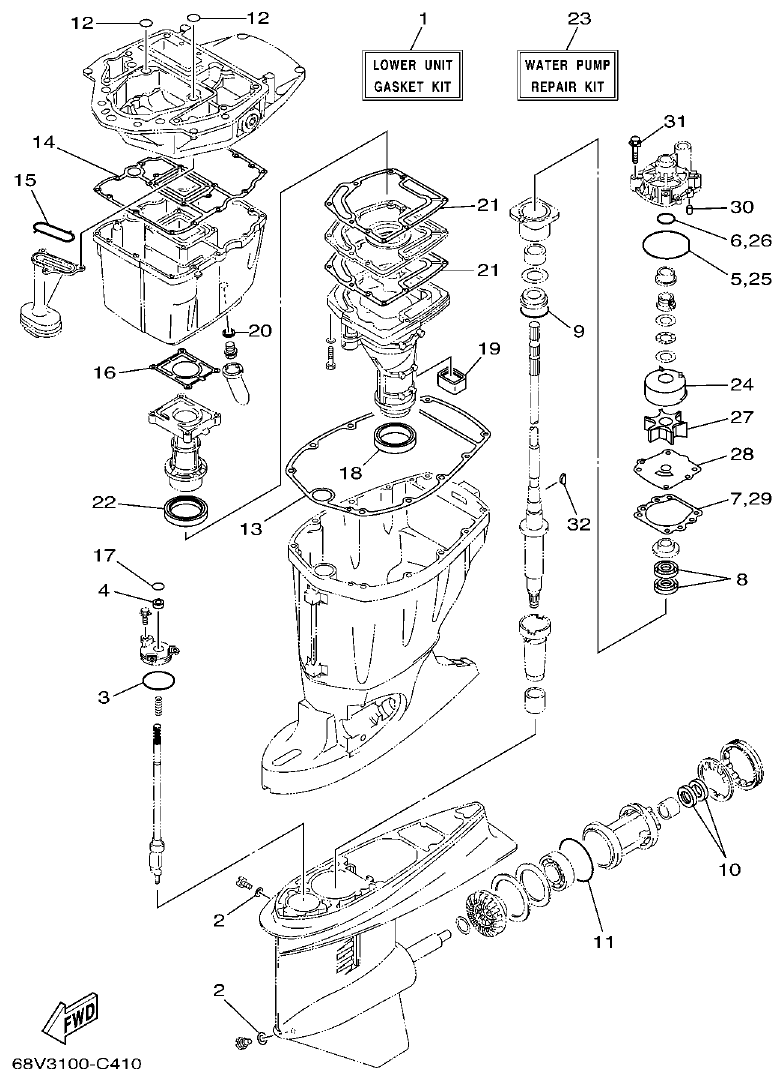

Yamaha F115TR, LF115TR, F115AET, FL115AET REPAIR KIT 2 parts diagram
Fig. 39 — REPAIR KIT 2
32 items · 12 available products
