Yamaha FX10 Parts Catalog

Yamaha FX10 Water Vehicle parts and diagrams

Yamaha FX10 water vehicle parts catalog includes CYLINDER, CRANKCASE, CRANKSHAFT & PISTON, VALVE, INTAKE, INJECTION PUMP, OIL PUMP, OIL COOLER, EXHAUST 1, EXHAUST 2, JET UNIT 1, JET UNIT 2, JET UNIT 3, GENERATOR, STARTING MOTOR, ELECTRICAL 1, ELECTRICAL 2, ELECTRICAL 3. Open a section to view exploded diagrams, reference numbers, OEM article numbers, quantities and matched Marmoom Marine store products.

102 linked store products are available across 35 catalog sections. 1190 catalog rows are listed for this model. Confirm the exact model, serial range and year before ordering marine engine parts.

Yamaha FX10 CYLINDER parts diagram

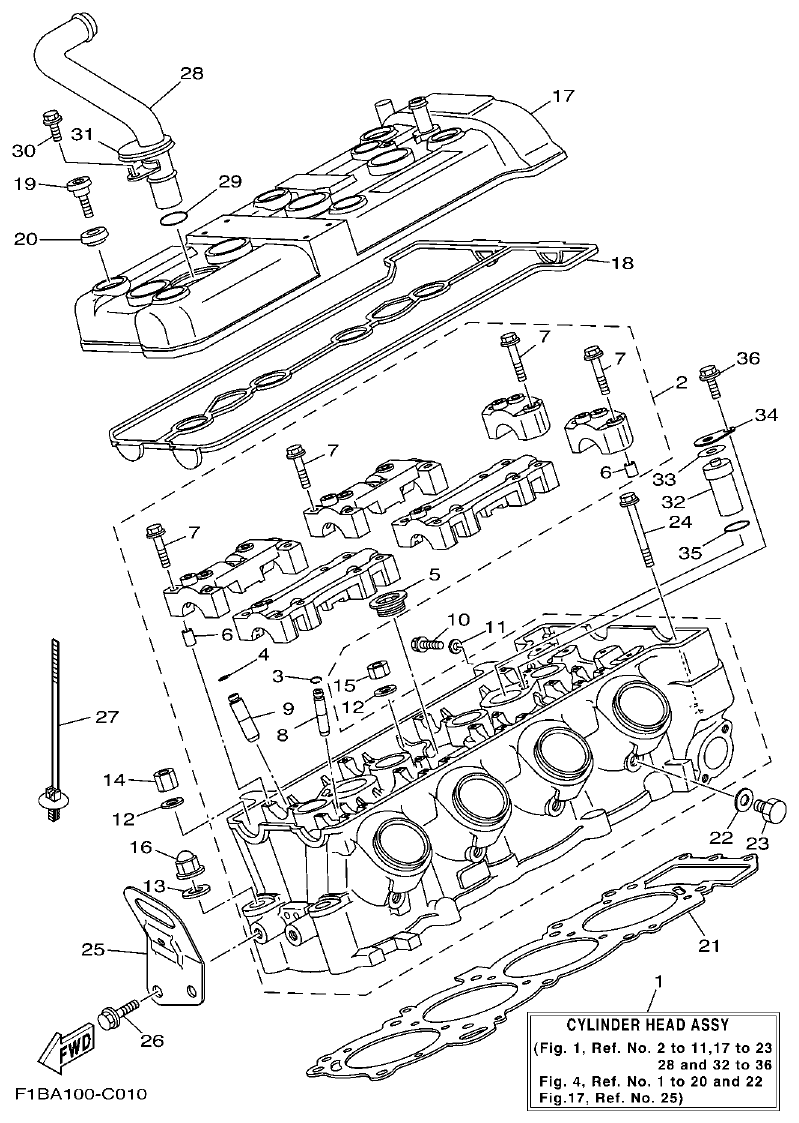

Fig. 1 — CYLINDER
36 items · 3 available products
Yamaha FX10 CRANKCASE parts diagram
Fig. 2 — CRANKCASE
39 items · 2 available products
Yamaha FX10 CRANKSHAFT & PISTON parts diagram

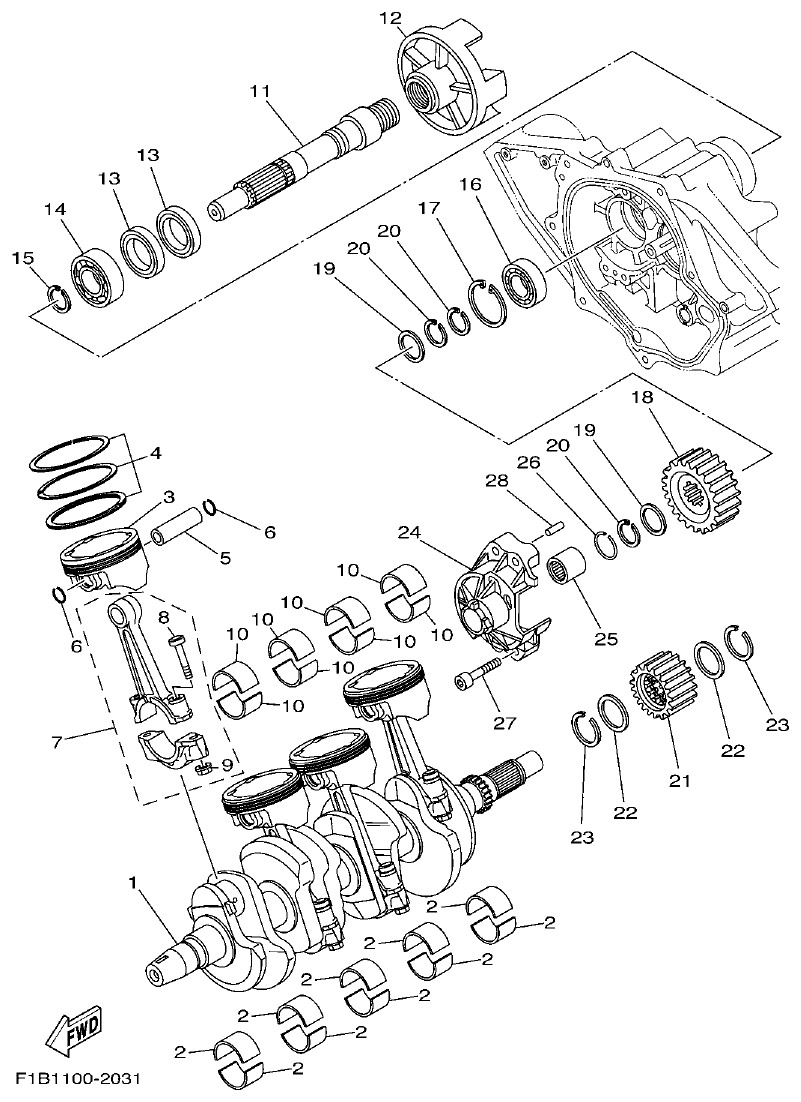

Fig. 3 — CRANKSHAFT & PISTON
37 items · 14 available products

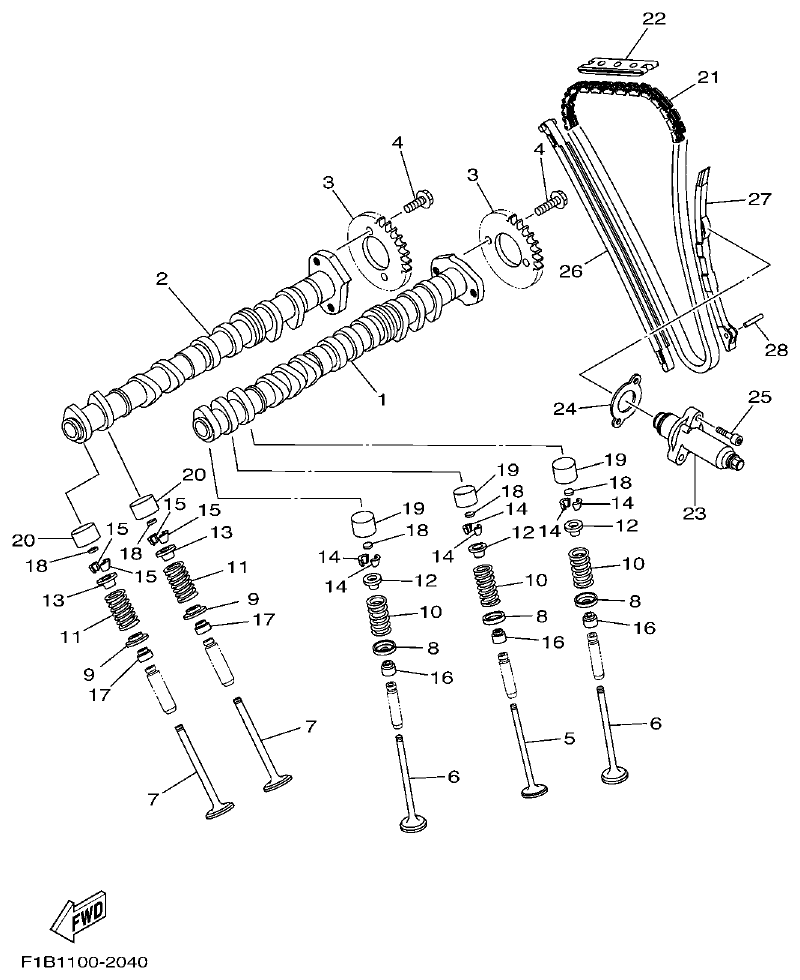

Yamaha FX10 VALVE parts diagram
Fig. 4 — VALVE
54 items · 26 available products
Yamaha FX10 INTAKE parts diagram

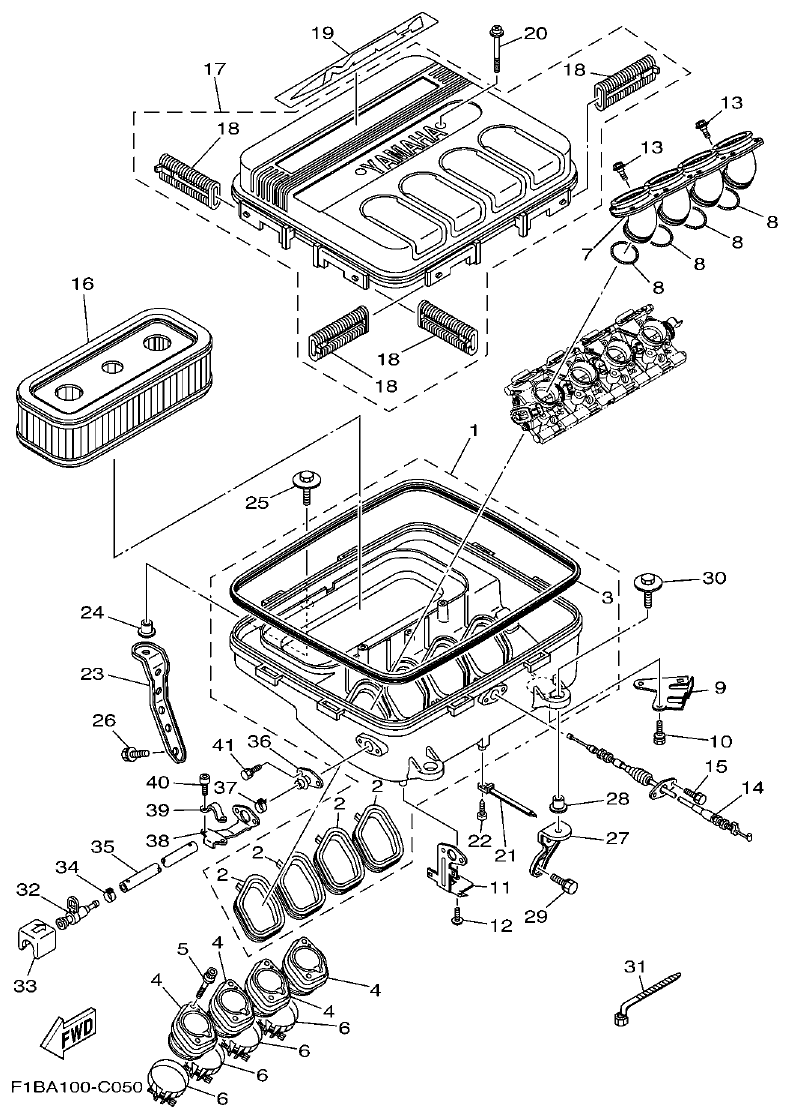

Fig. 5 — INTAKE
42 items

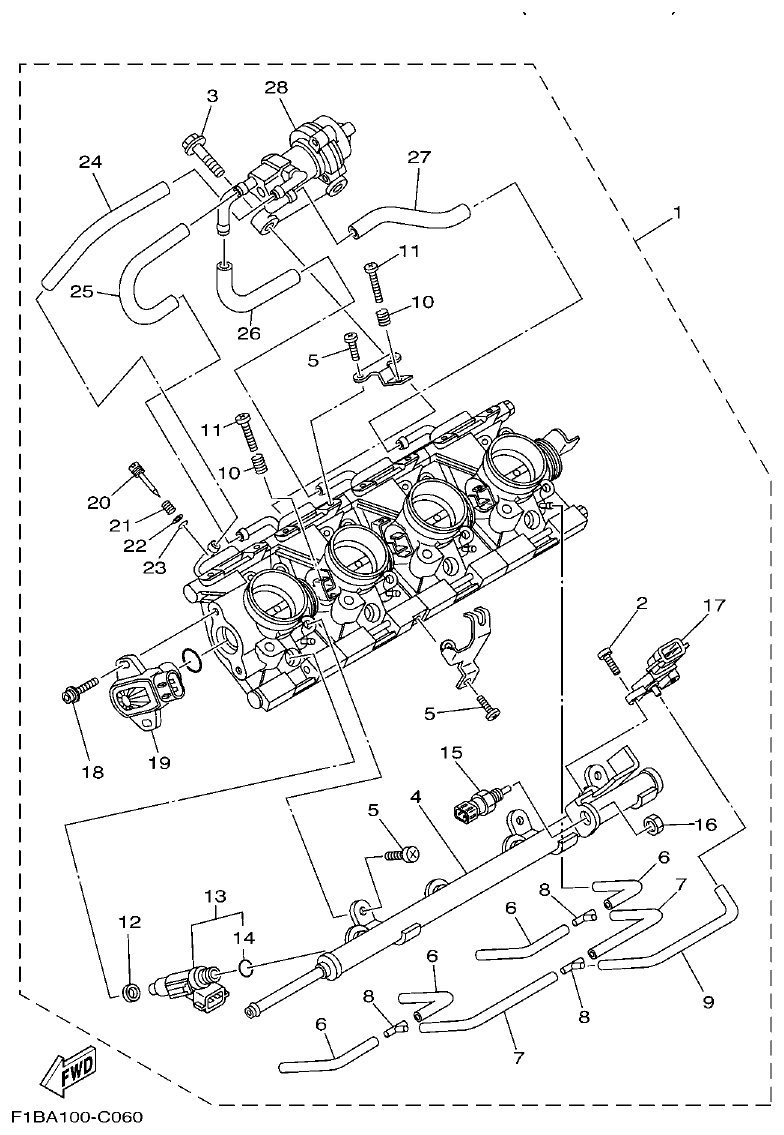

Yamaha FX10 INJECTION PUMP parts diagram
Fig. 6 — INJECTION PUMP
28 items · 2 available products
Yamaha FX10 OIL PUMP parts diagram

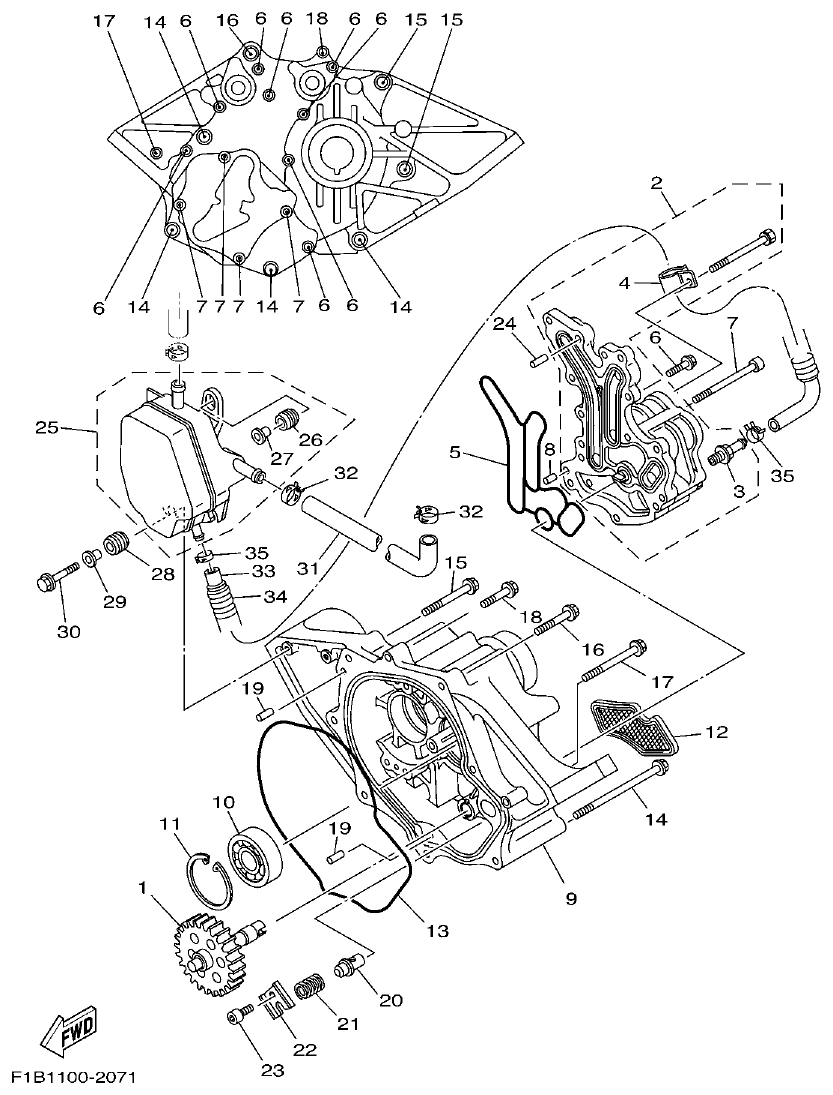

Fig. 7 — OIL PUMP
35 items

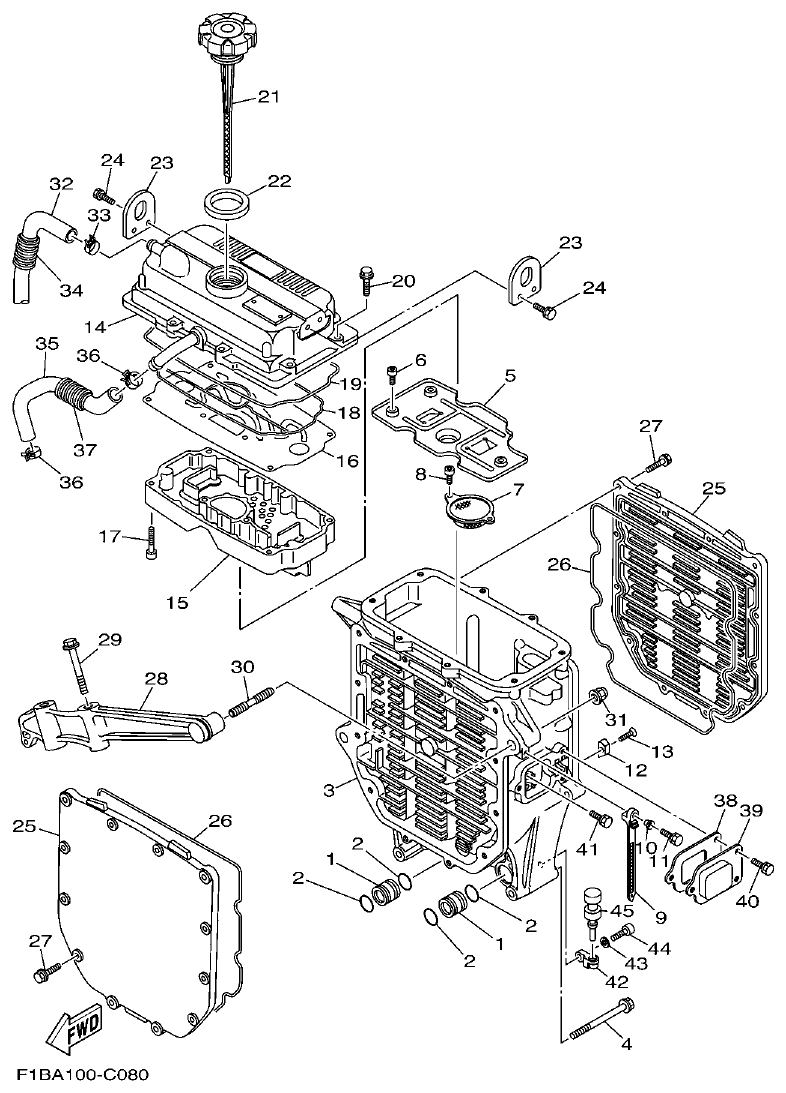

Yamaha FX10 OIL COOLER parts diagram
Fig. 8 — OIL COOLER
45 items · 3 available products

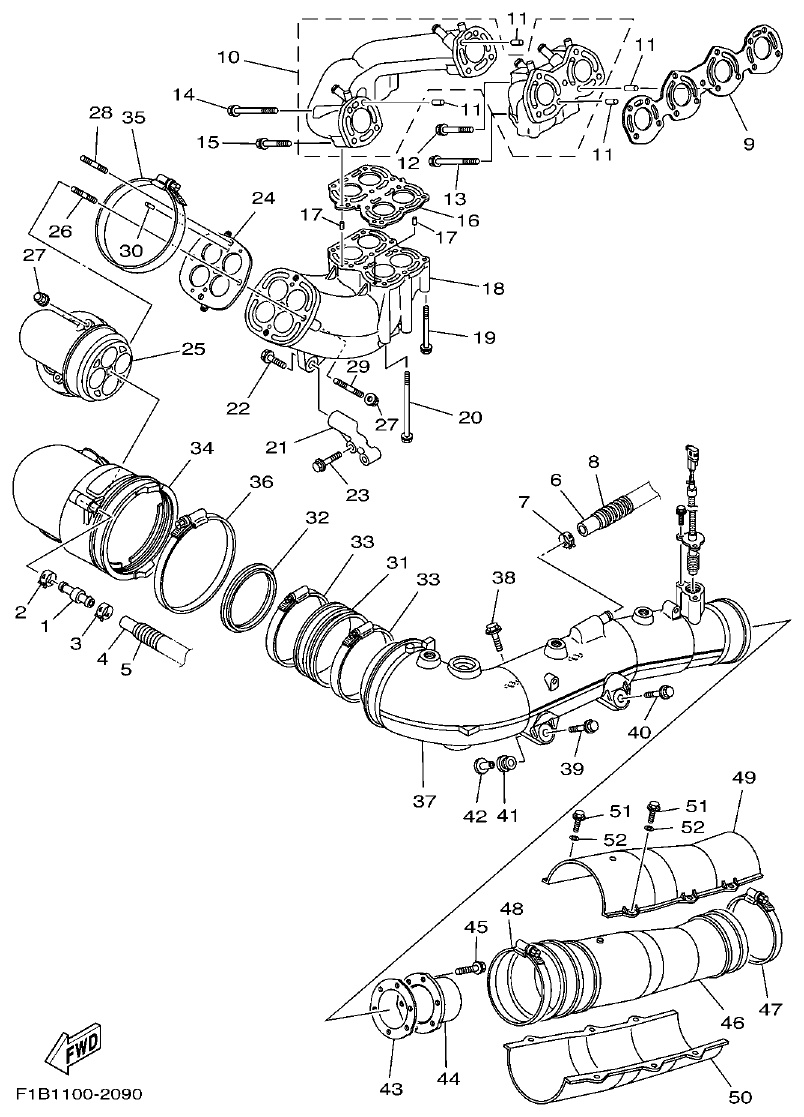

Yamaha FX10 EXHAUST 1 parts diagram
Fig. 9 — EXHAUST 1
52 items · 2 available products

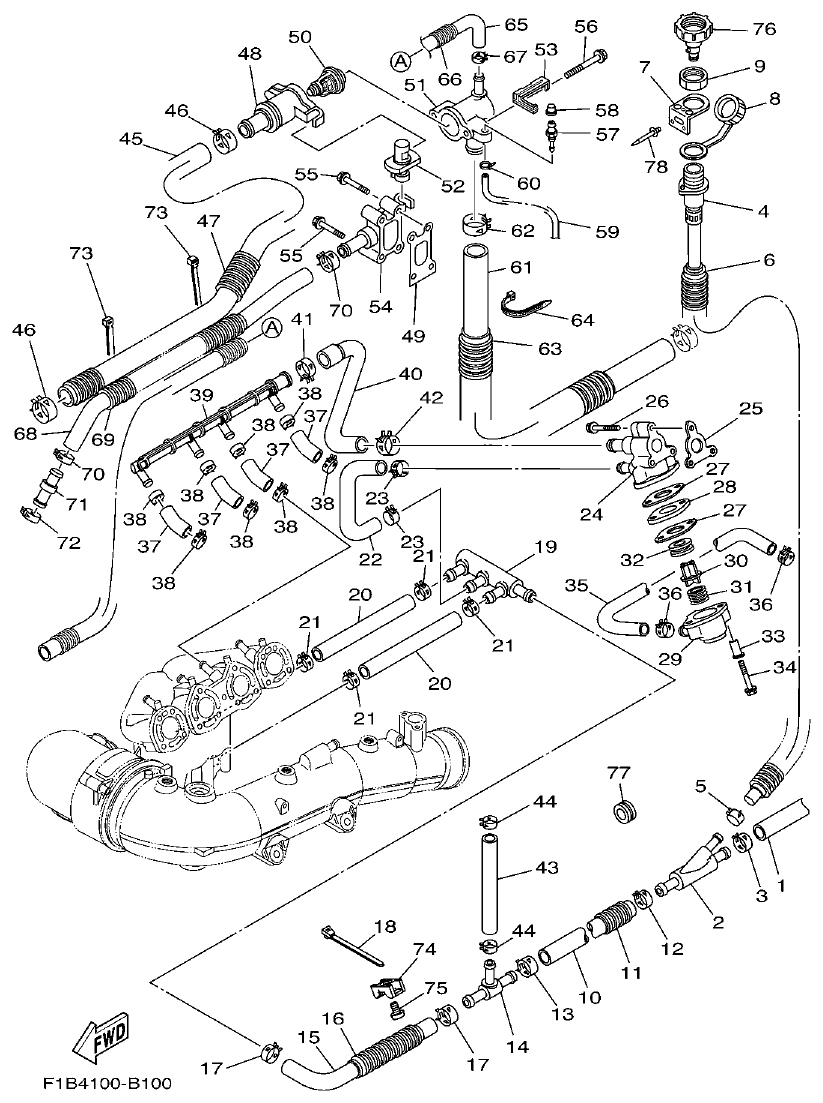

Yamaha FX10 EXHAUST 2 parts diagram
Fig. 10 — EXHAUST 2
80 items · 5 available products

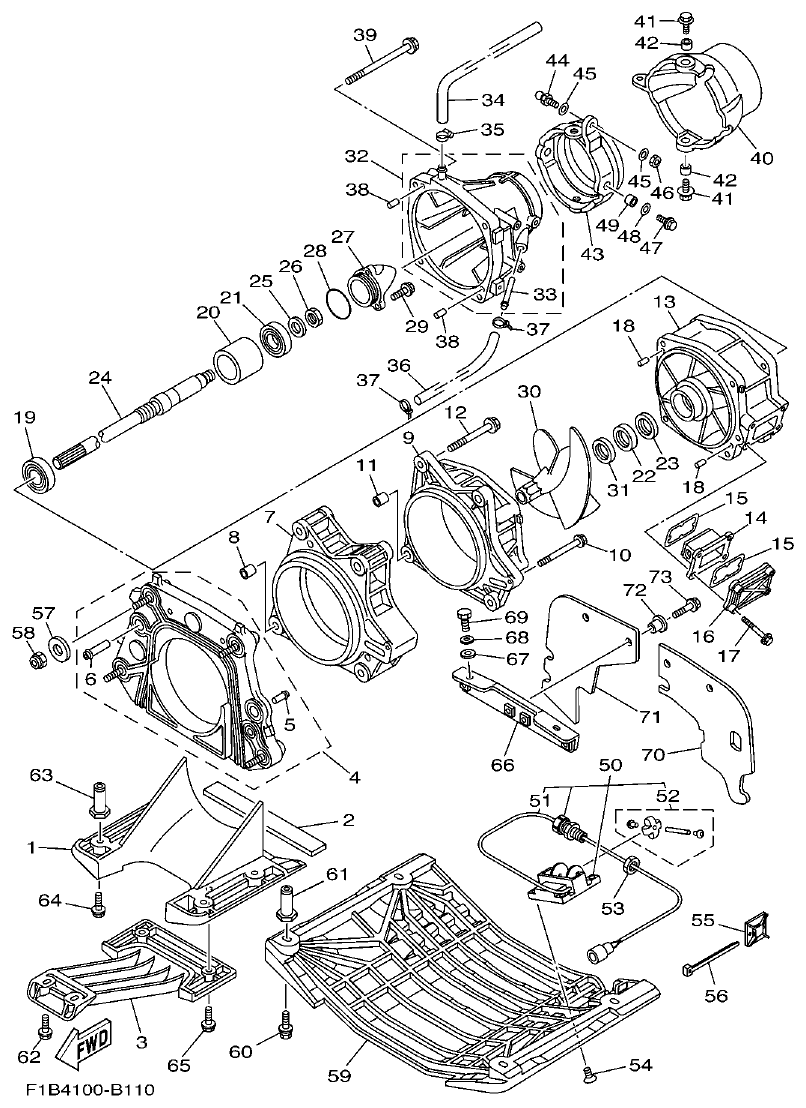

Yamaha FX10 JET UNIT 1 parts diagram
Fig. 11 — JET UNIT 1
73 items · 5 available products

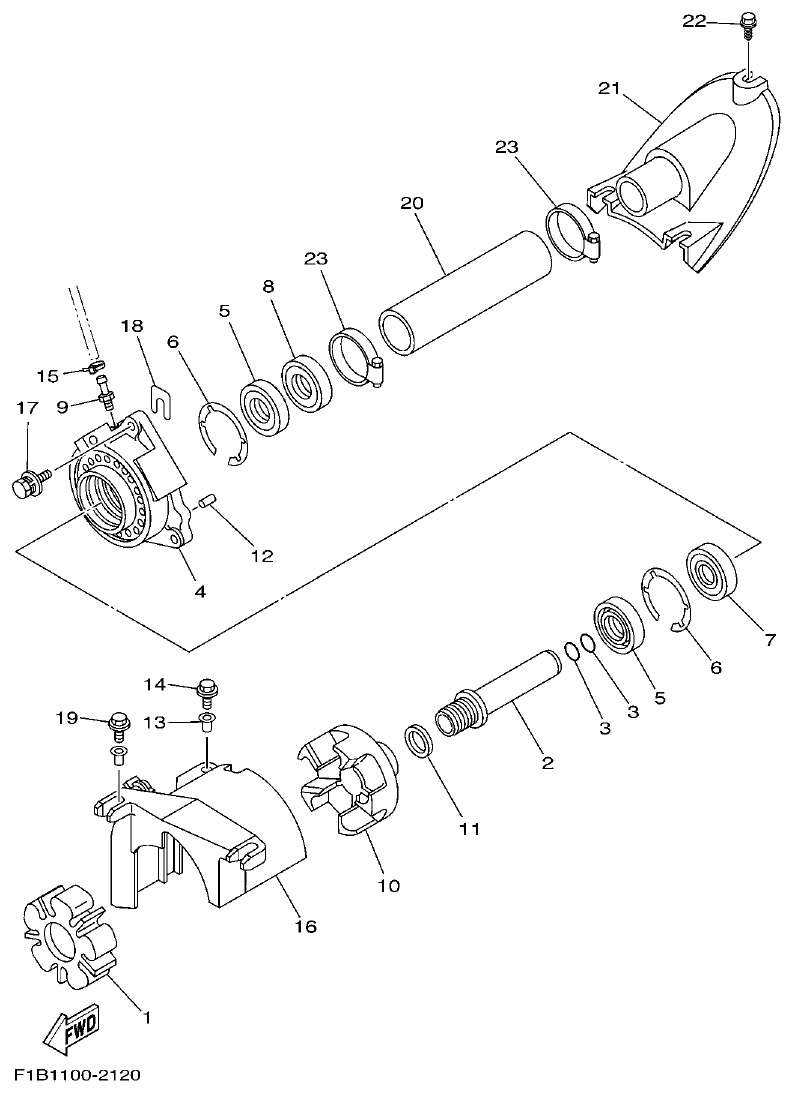

Yamaha FX10 JET UNIT 2 parts diagram
Fig. 12 — JET UNIT 2
24 items · 3 available products

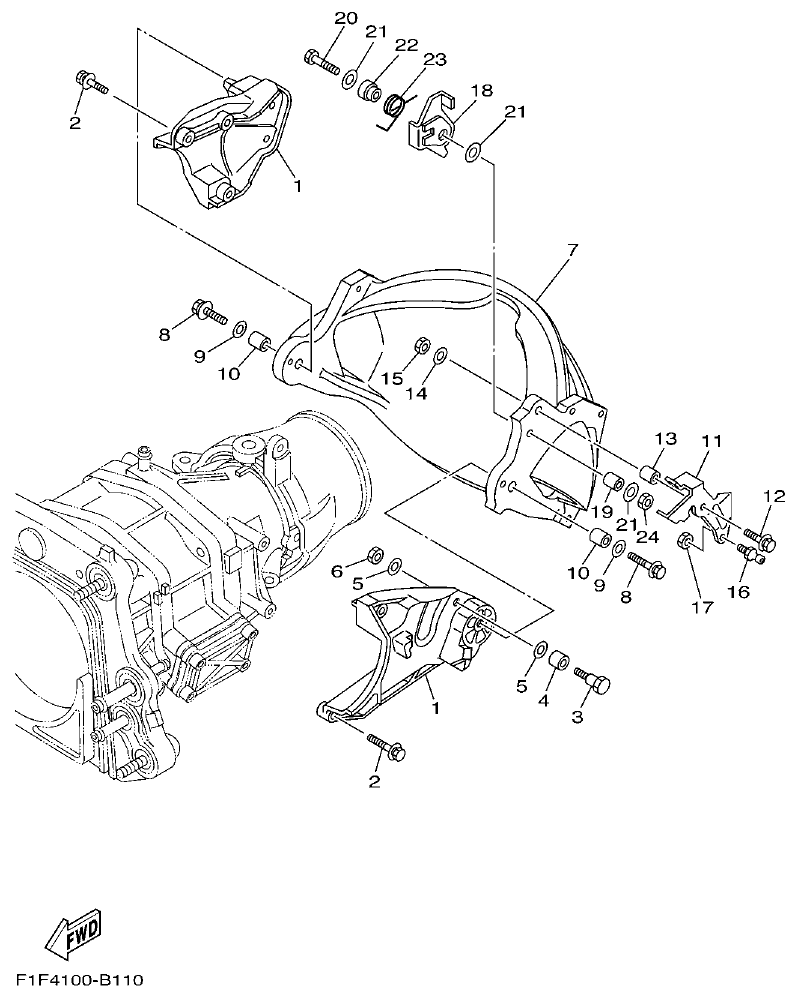

Yamaha FX10 JET UNIT 3 parts diagram
Fig. 13 — JET UNIT 3
24 items · 1 available products

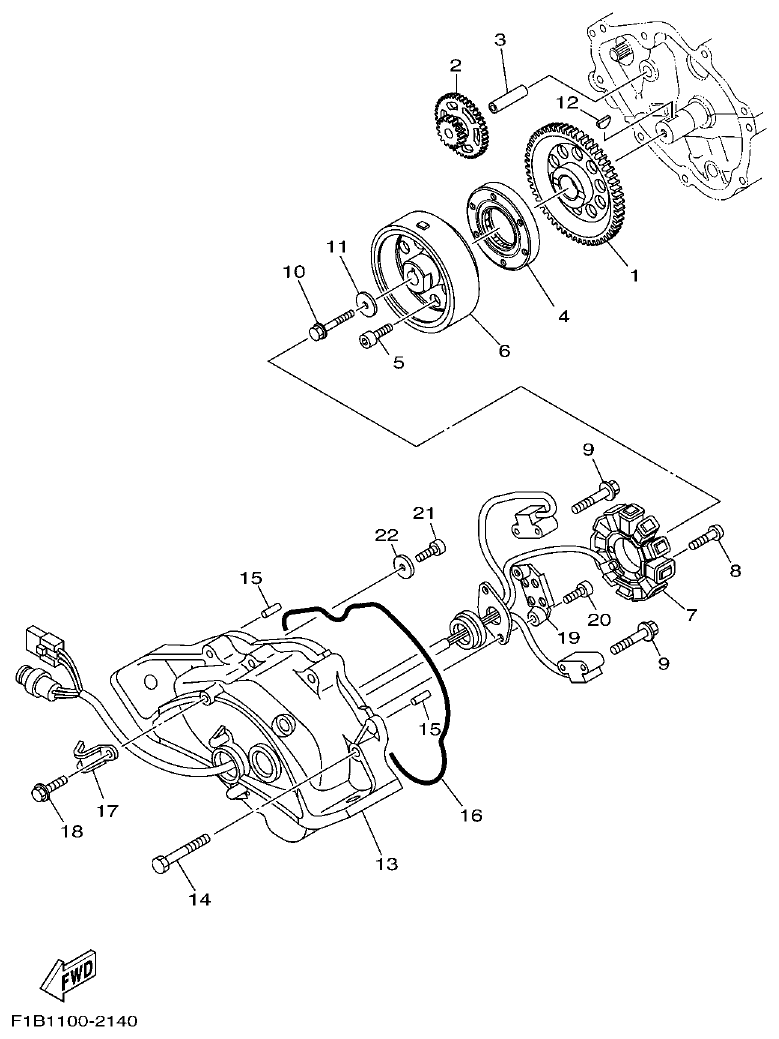

Yamaha FX10 GENERATOR parts diagram
Fig. 14 — GENERATOR
22 items

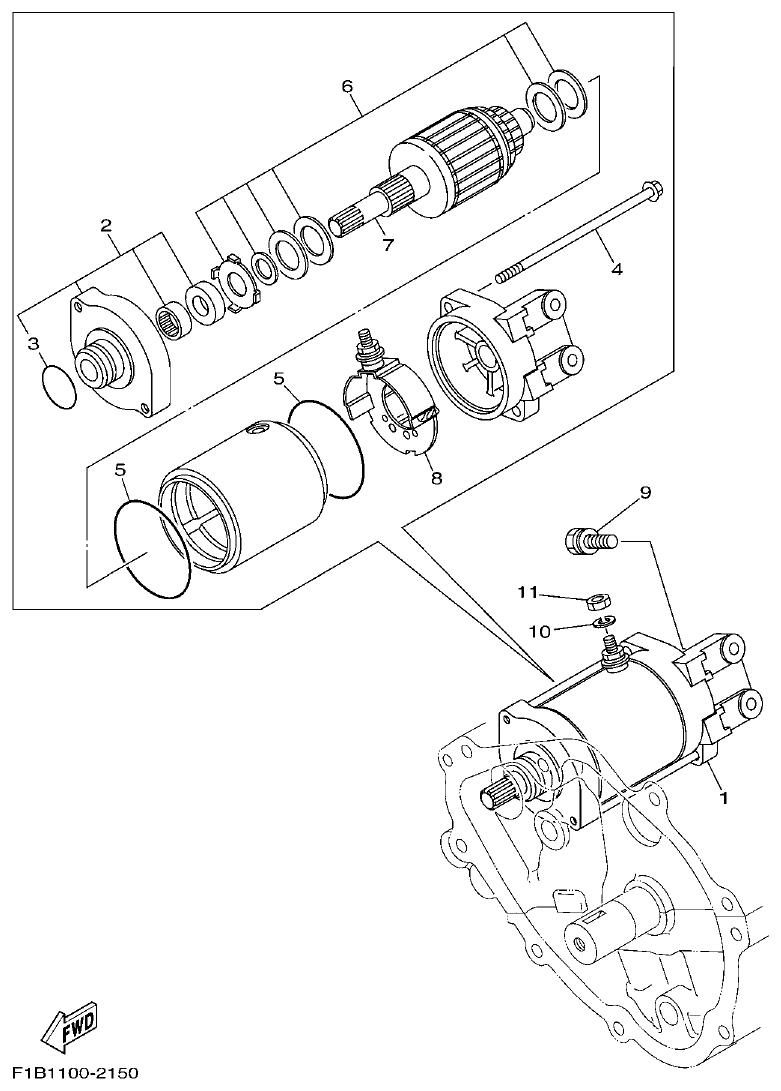

Yamaha FX10 STARTING MOTOR parts diagram
Fig. 15 — STARTING MOTOR
11 items · 2 available products

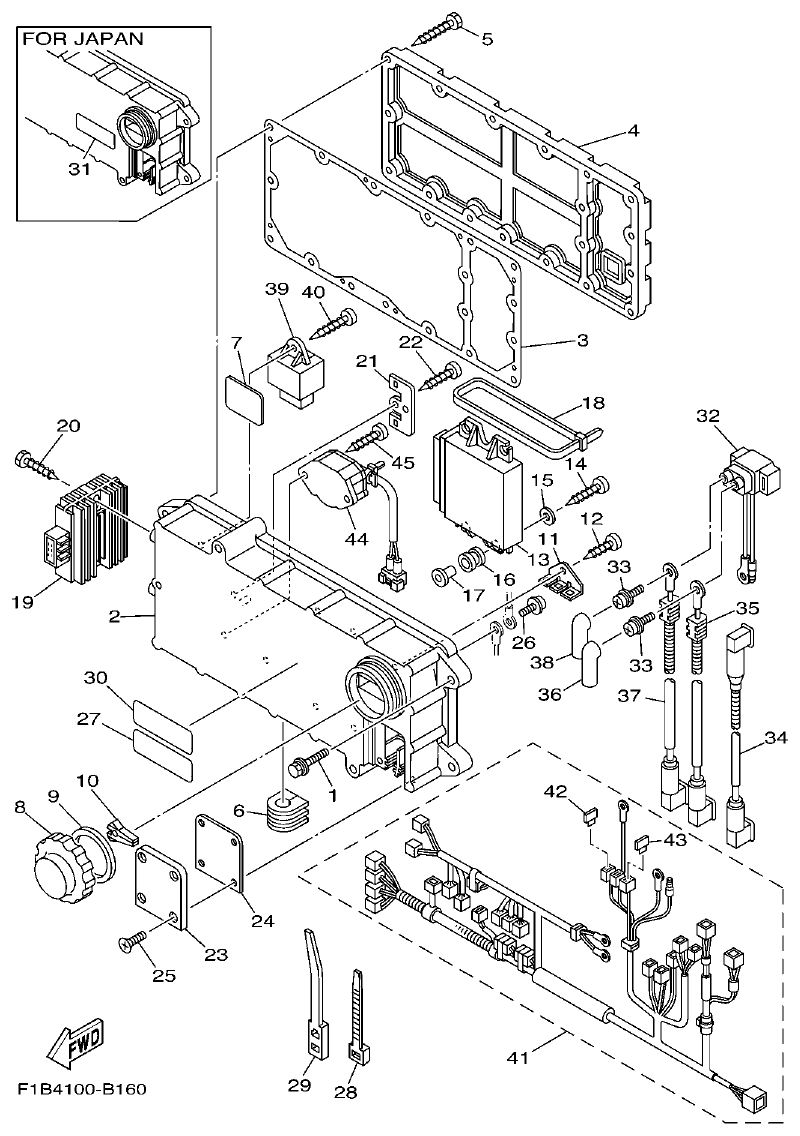

Yamaha FX10 ELECTRICAL 1 parts diagram
Fig. 16 — ELECTRICAL 1
45 items · 3 available products

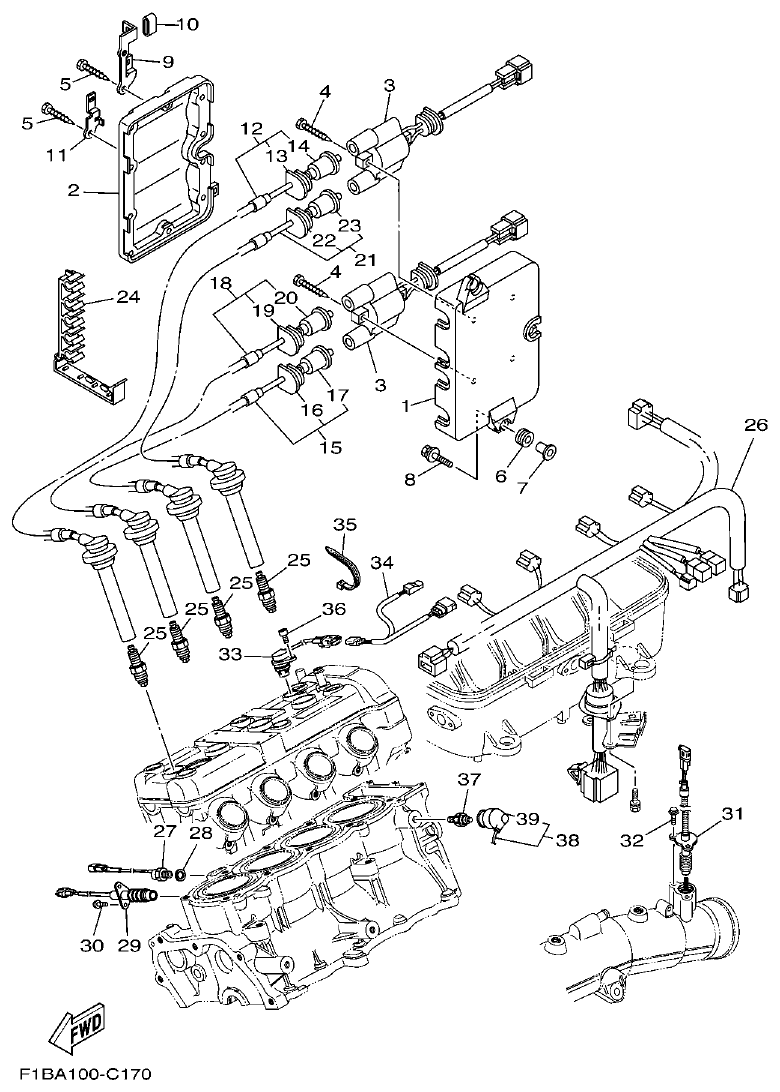

Yamaha FX10 ELECTRICAL 2 parts diagram
Fig. 17 — ELECTRICAL 2
40 items · 1 available products

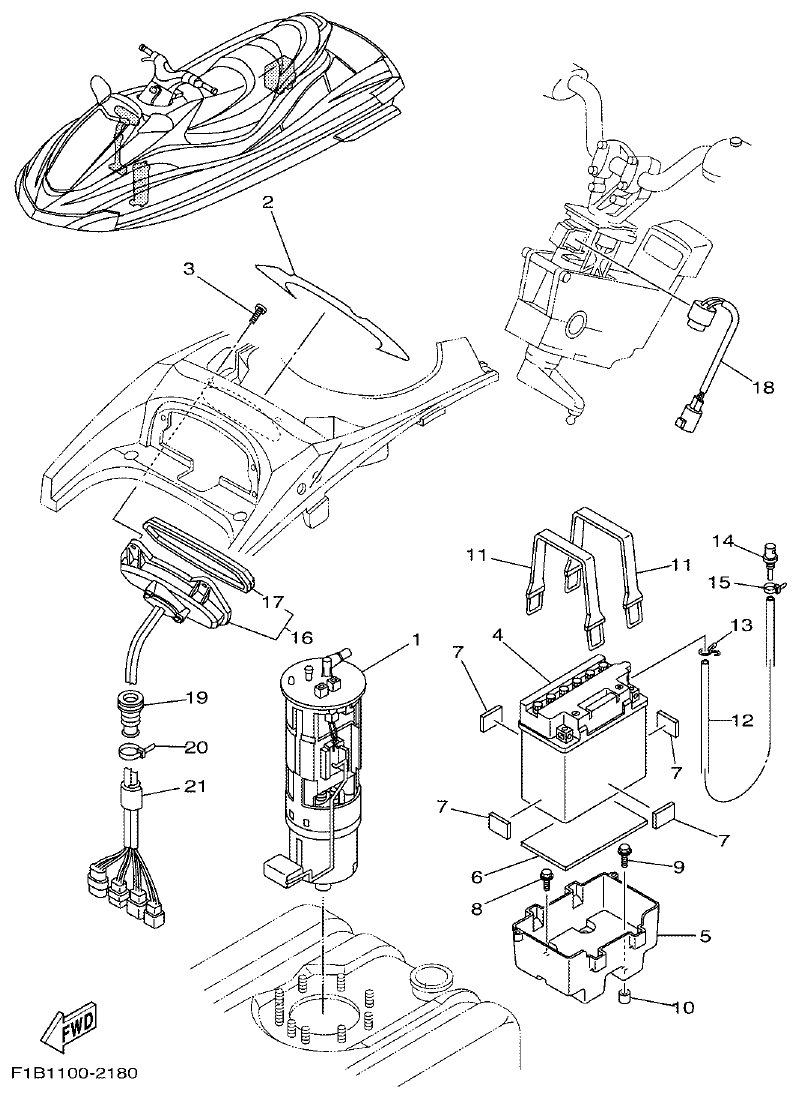

Yamaha FX10 ELECTRICAL 3 parts diagram
Fig. 18 — ELECTRICAL 3
21 items · 3 available products

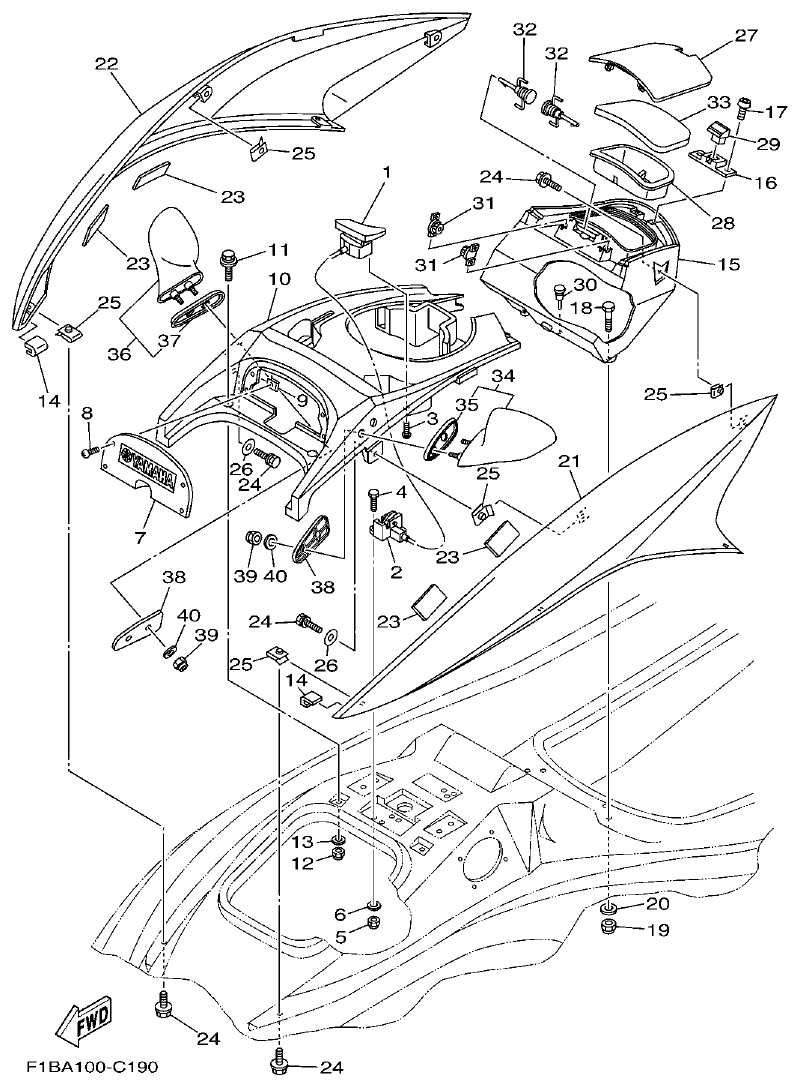

Yamaha FX10 ENGINE HATCH 1 parts diagram
Fig. 19 — ENGINE HATCH 1
42 items · 1 available products

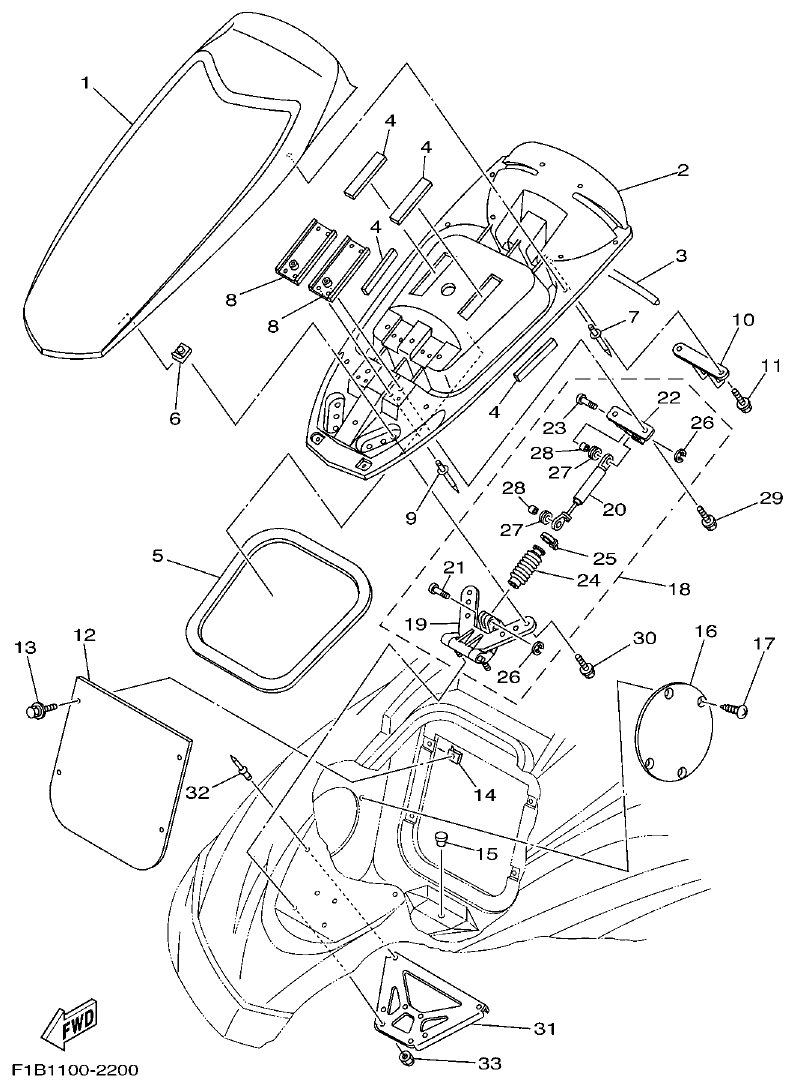

Yamaha FX10 ENGINE HATCH 2 parts diagram
Fig. 20 — ENGINE HATCH 2
34 items

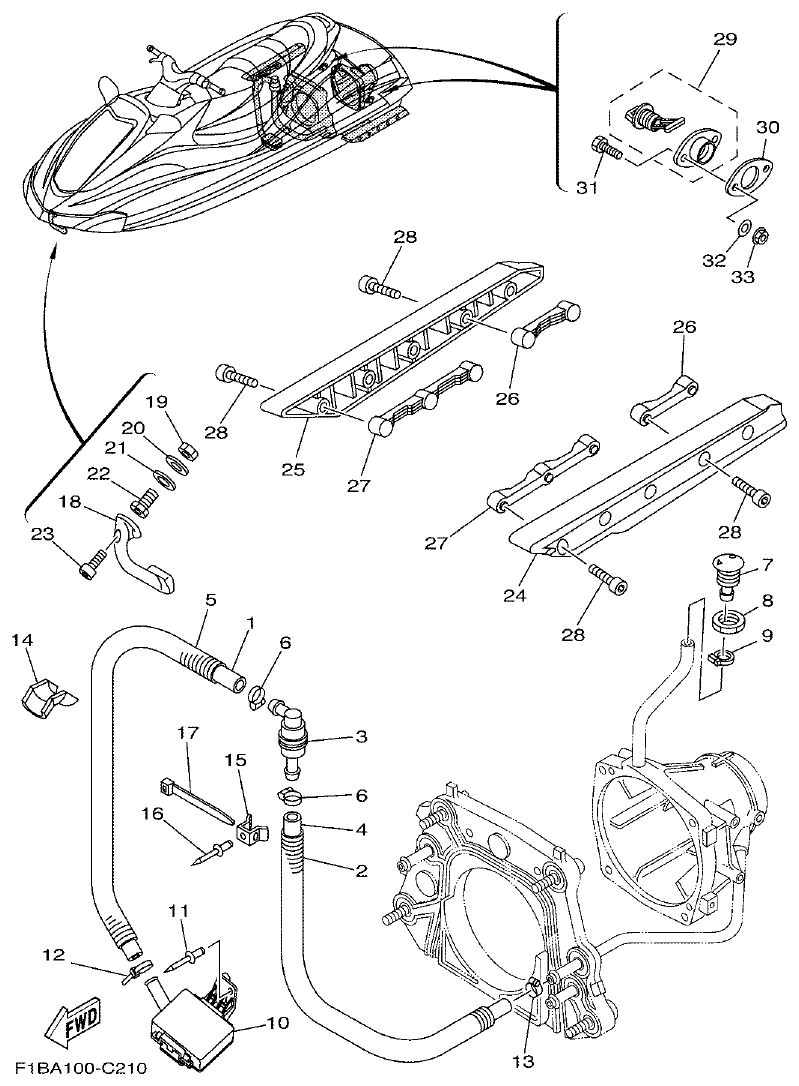

Yamaha FX10 HULL & DECK parts diagram
Fig. 21 — HULL & DECK
33 items · 3 available products

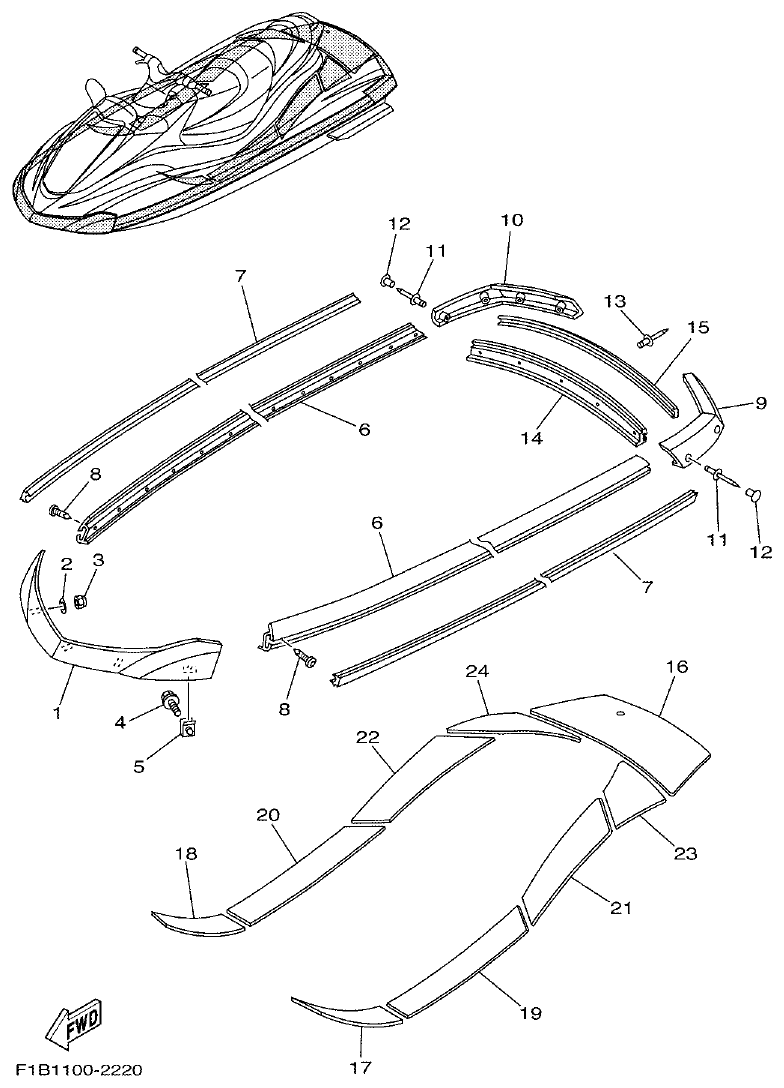

Yamaha FX10 GUNWALE & MAT parts diagram
Fig. 22 — GUNWALE & MAT
31 items · 3 available products

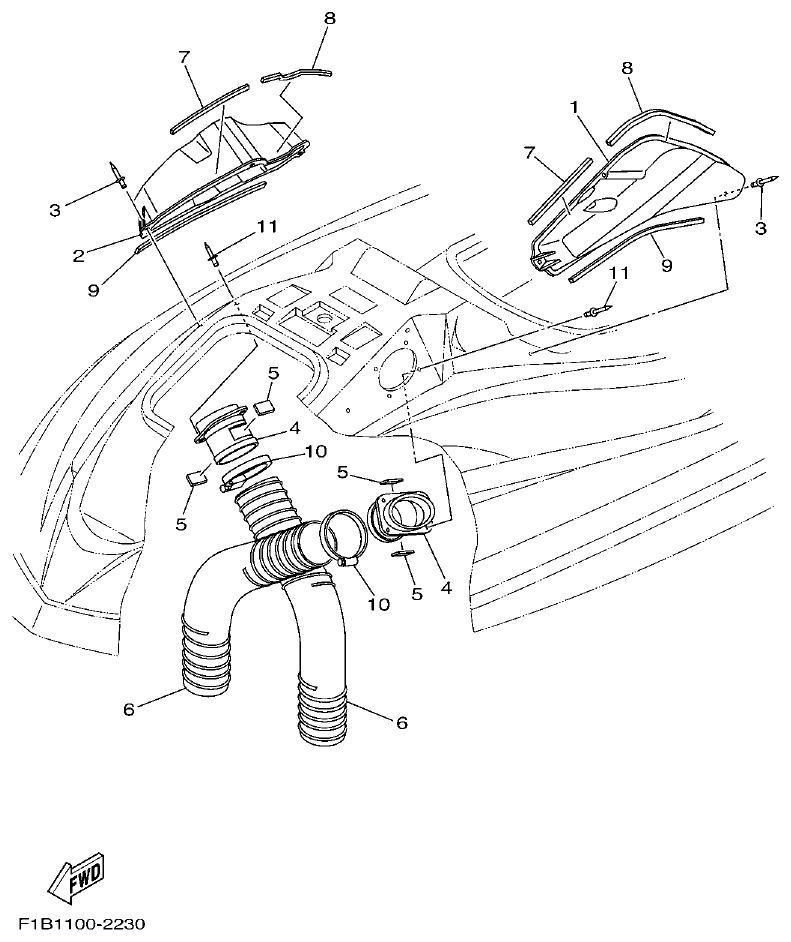

Yamaha FX10 VENTILATION parts diagram
Fig. 23 — VENTILATION
11 items

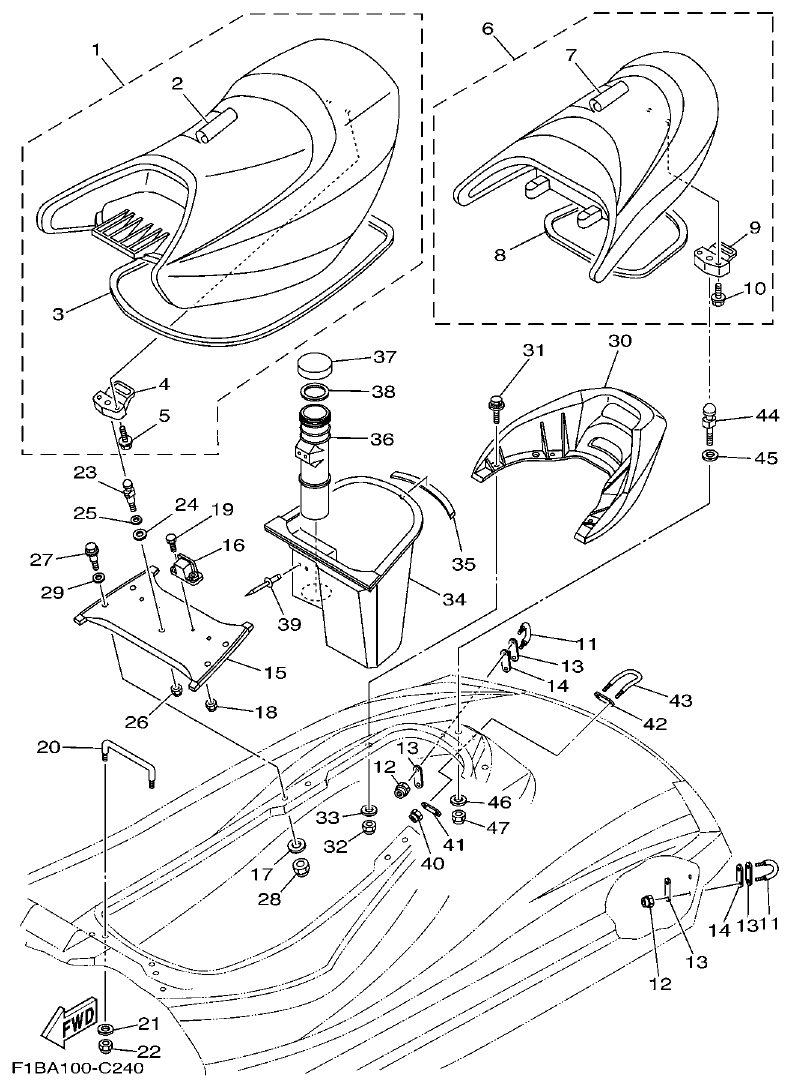

Yamaha FX10 SEAT & UNDER LOCKER parts diagram
Fig. 24 — SEAT & UNDER LOCKER
51 items · 1 available products

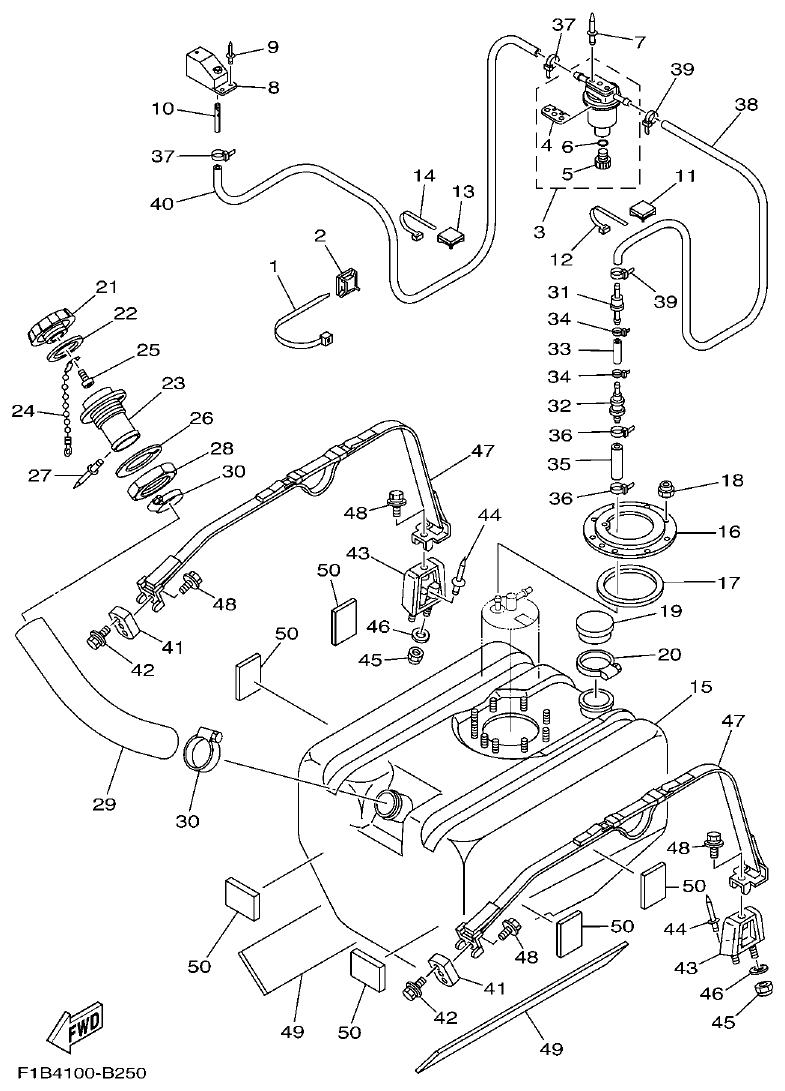

Yamaha FX10 FUEL TANK parts diagram
Fig. 25 — FUEL TANK
50 items · 5 available products

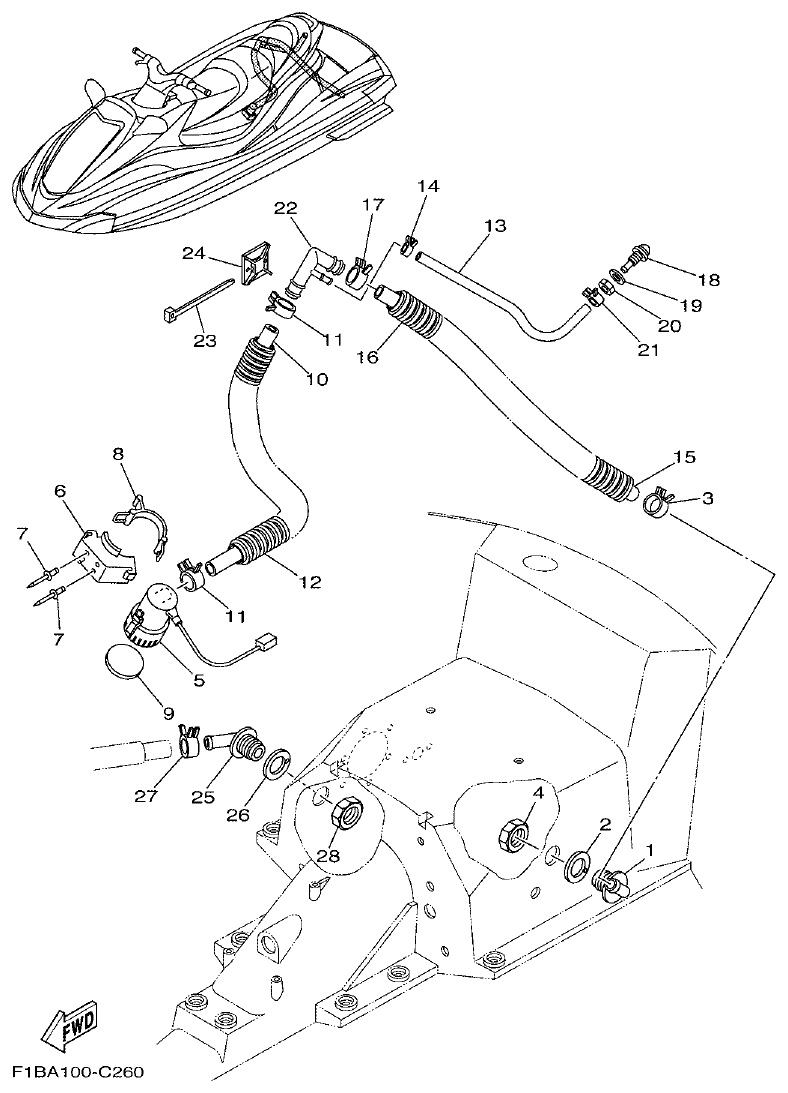

Yamaha FX10 BILGE PUMP parts diagram
Fig. 26 — BILGE PUMP
28 items

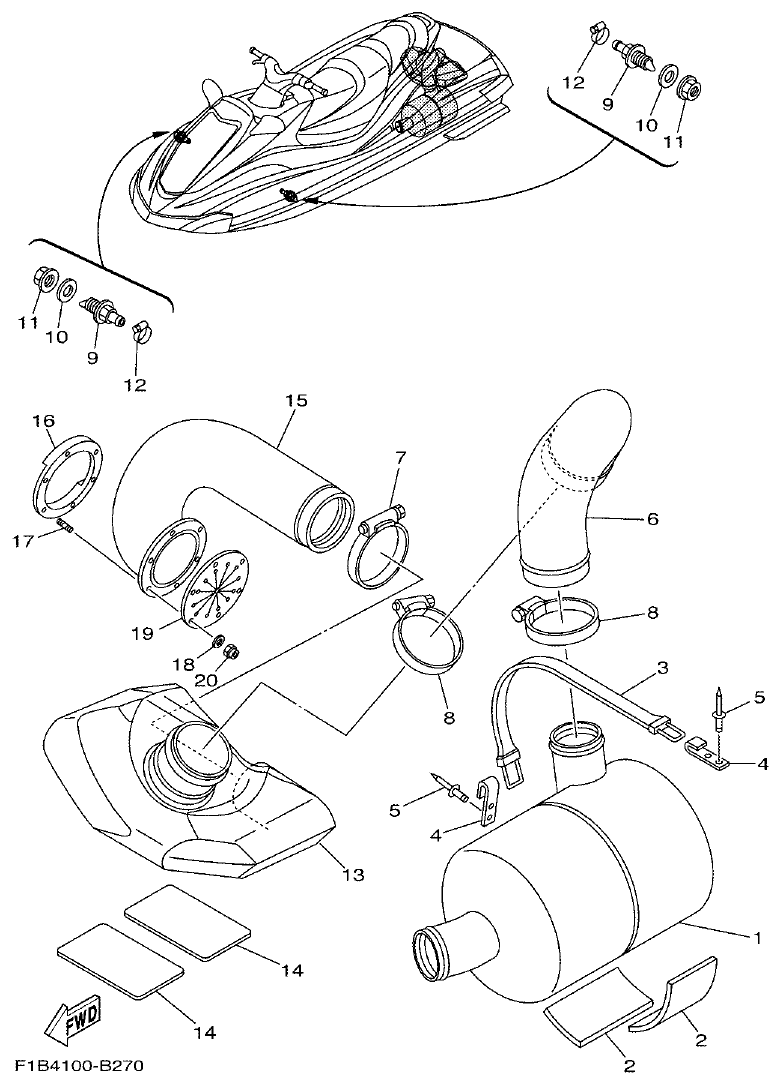

Yamaha FX10 EXHAUST 3 parts diagram
Fig. 27 — EXHAUST 3
20 items · 1 available products

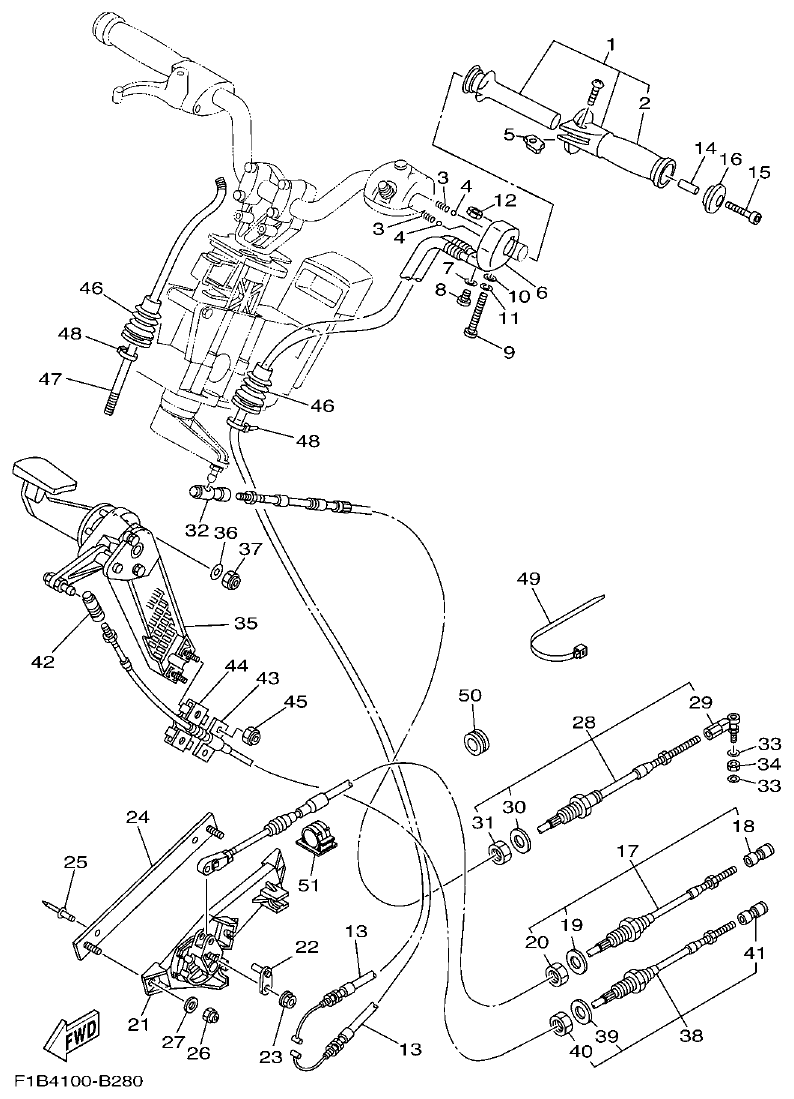

Yamaha FX10 CONTROL CABLE parts diagram
Fig. 28 — CONTROL CABLE
51 items · 2 available products
Yamaha FX10 STEERING 1 parts diagram

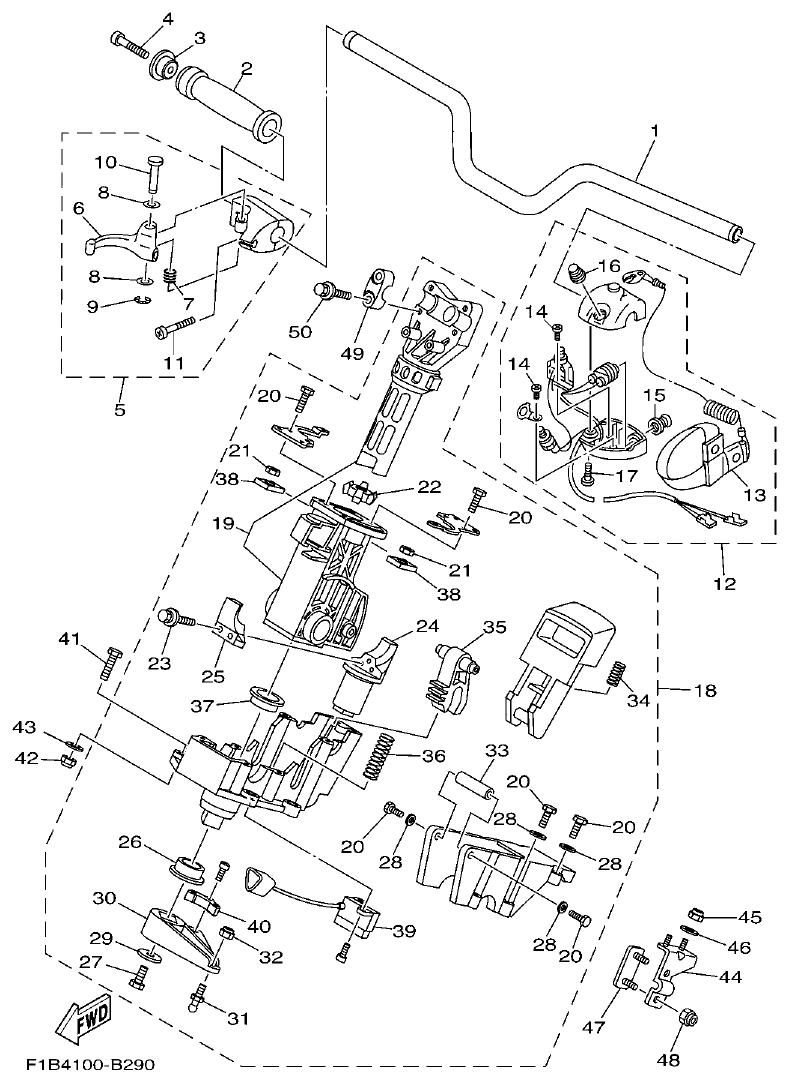

Fig. 29 — STEERING 1
50 items · 6 available products

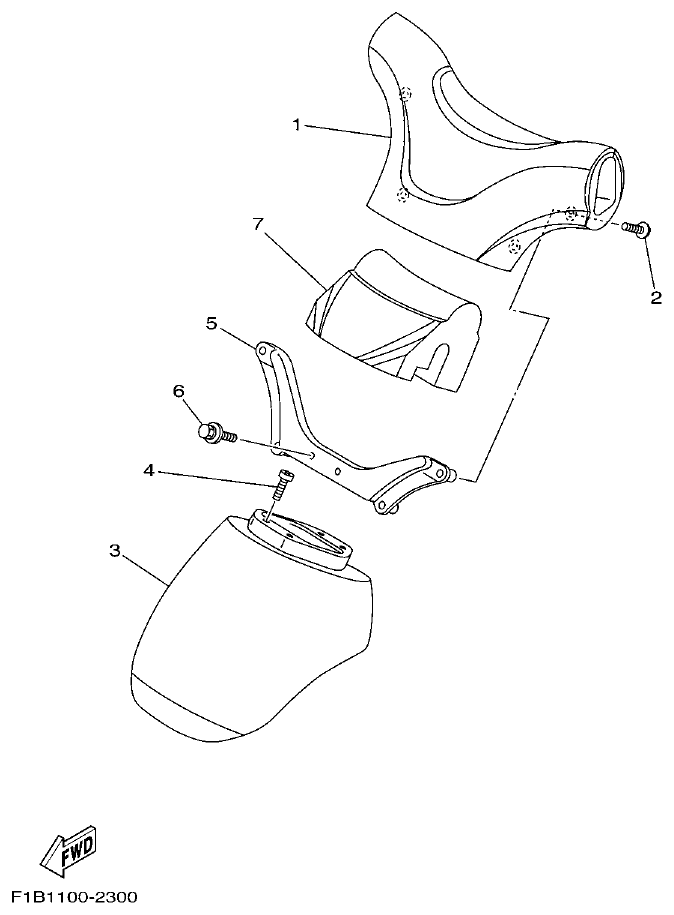

Yamaha FX10 STEERING 2 parts diagram
Fig. 30 — STEERING 2
7 items

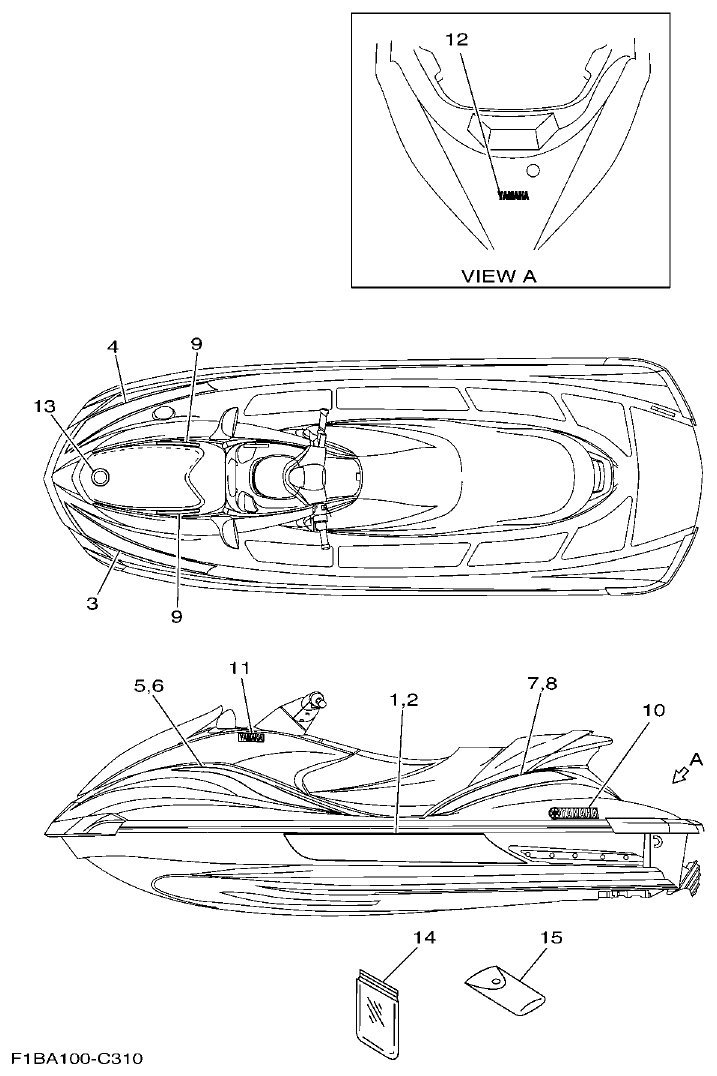

Yamaha FX10 GRAPHICS parts diagram
Fig. 31 — GRAPHICS
24 items
Yamaha FX10 IMPORTANT LABELS parts diagram

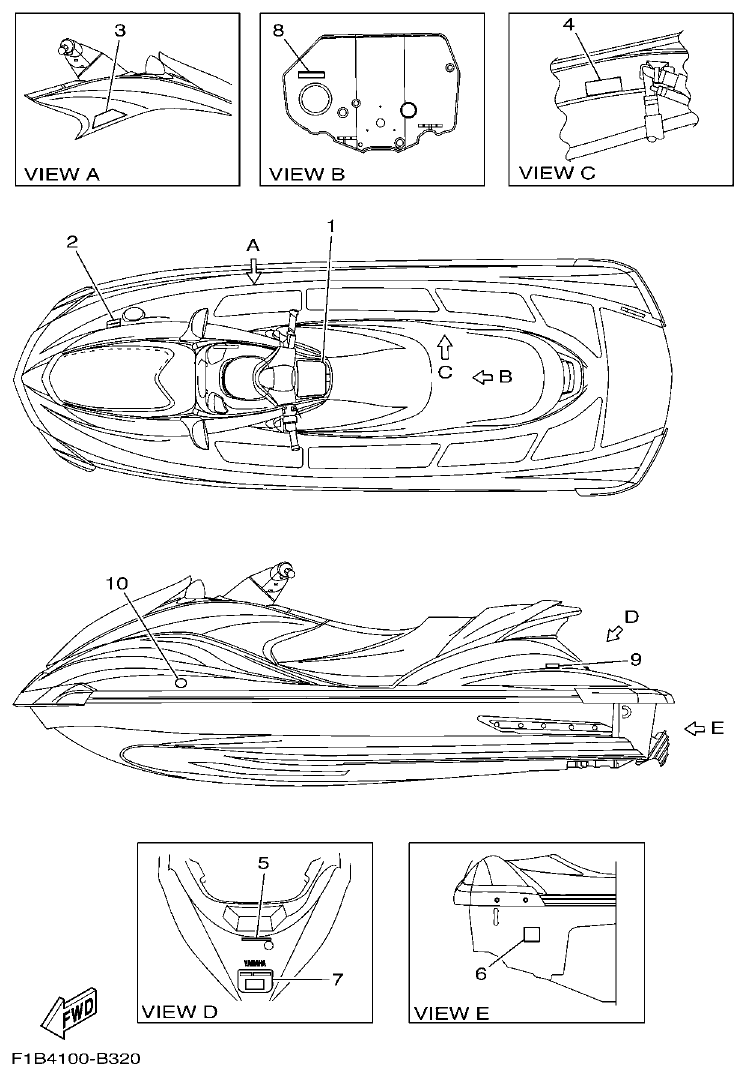

Fig. 32 — IMPORTANT LABELS
10 items

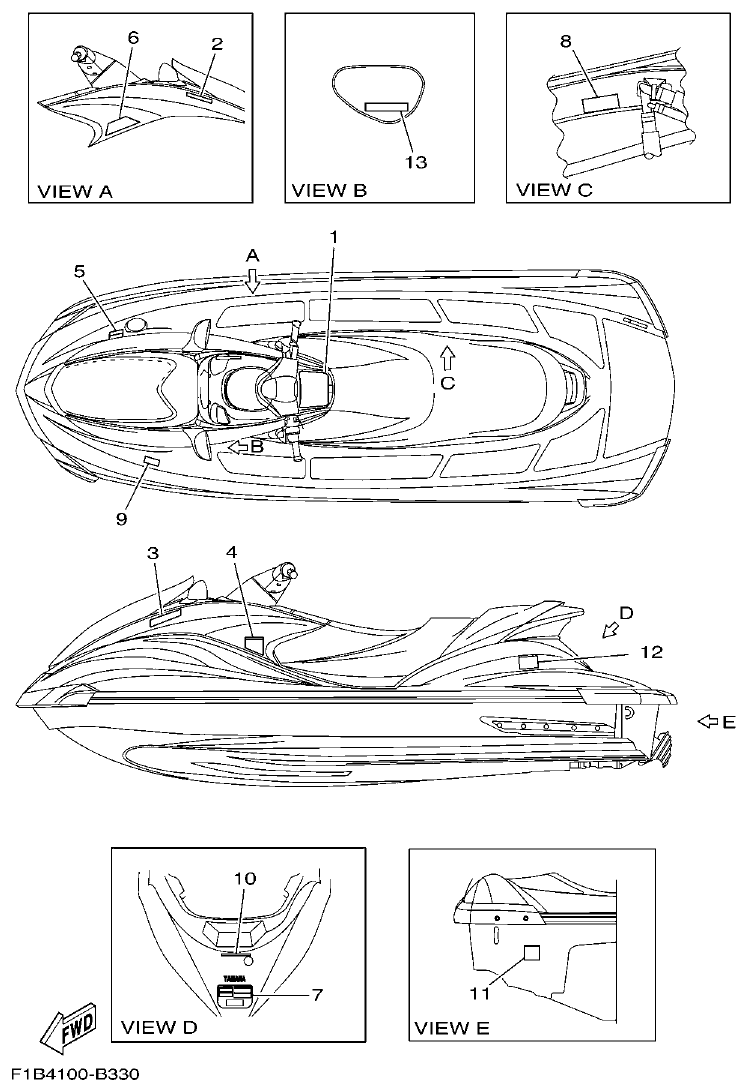

Yamaha FX10 IMPORTANT LABELS 2 parts diagram
Fig. 33 — IMPORTANT LABELS 2
13 items · 1 available products
Yamaha FX10 IMPORTANT LABELS 3 parts diagram

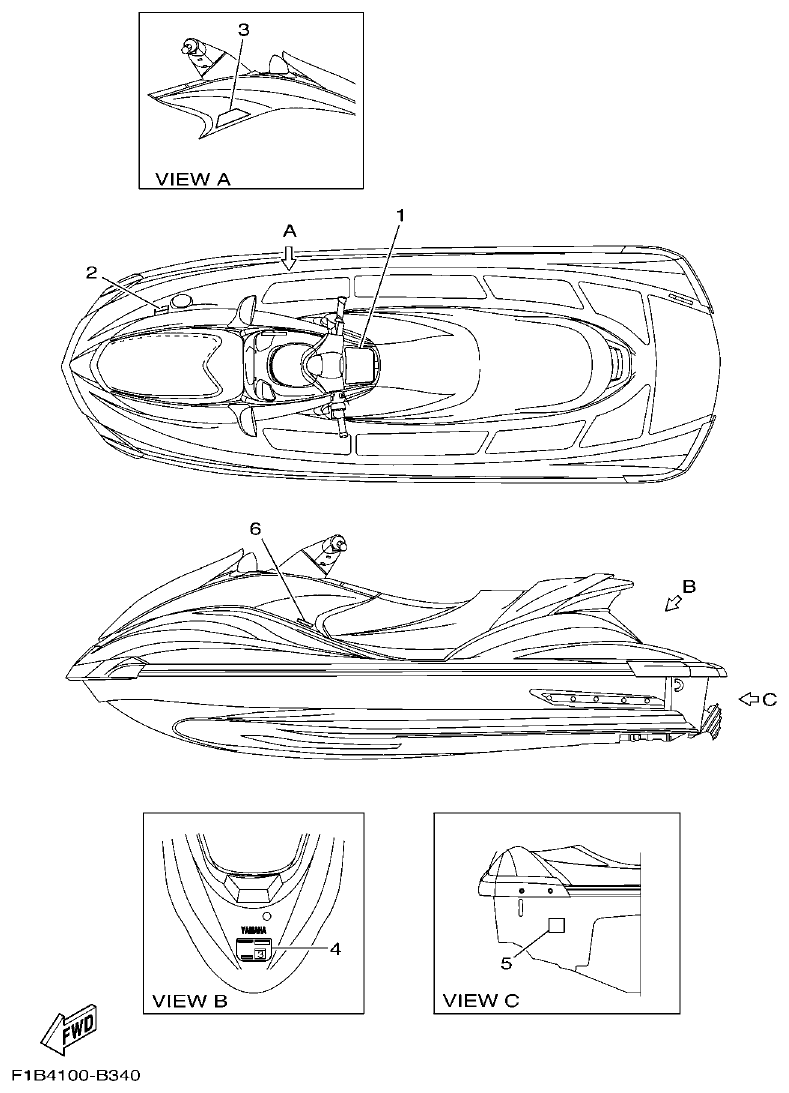

Fig. 34 — IMPORTANT LABELS 3
6 items
Yamaha FX10 REPAIR KIT 1 parts diagram

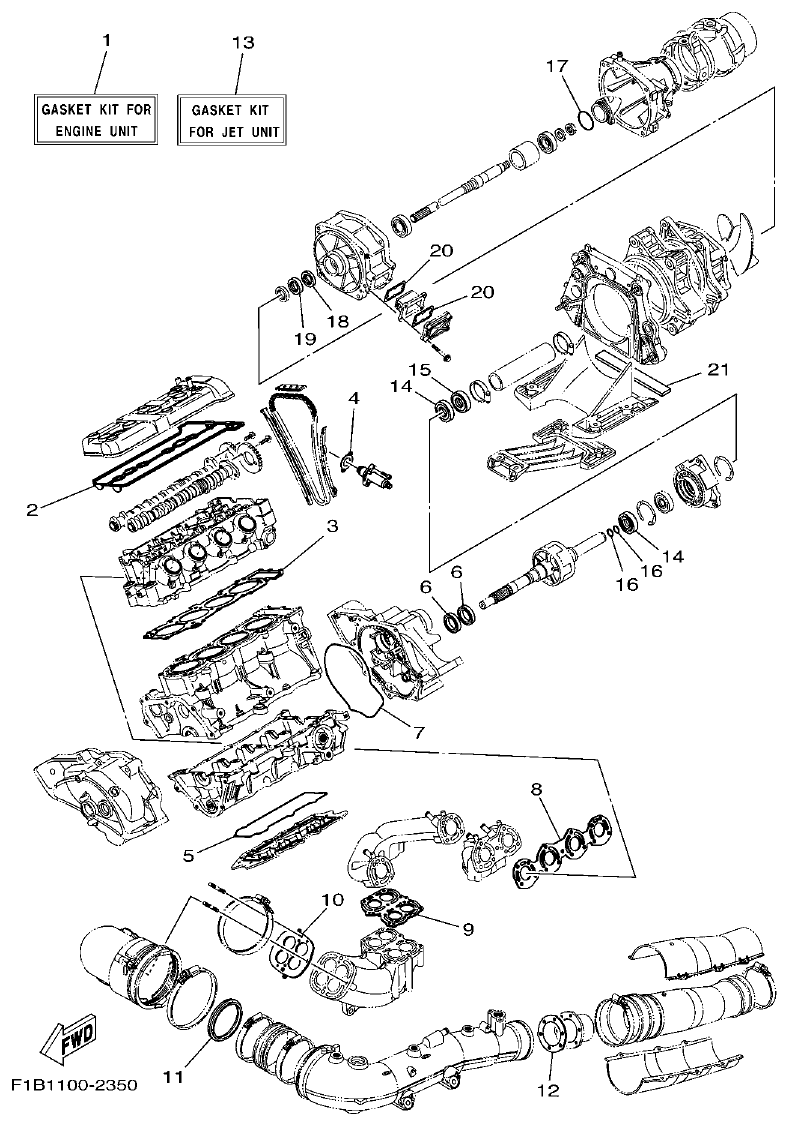

Fig. 35 — REPAIR KIT 1
21 items · 4 available products
