Yamaha XA800A-A Parts Catalog

Browse 33 catalog sections for Yamaha XA800A-A. Open a section to view the parts diagram, reference numbers and available products.

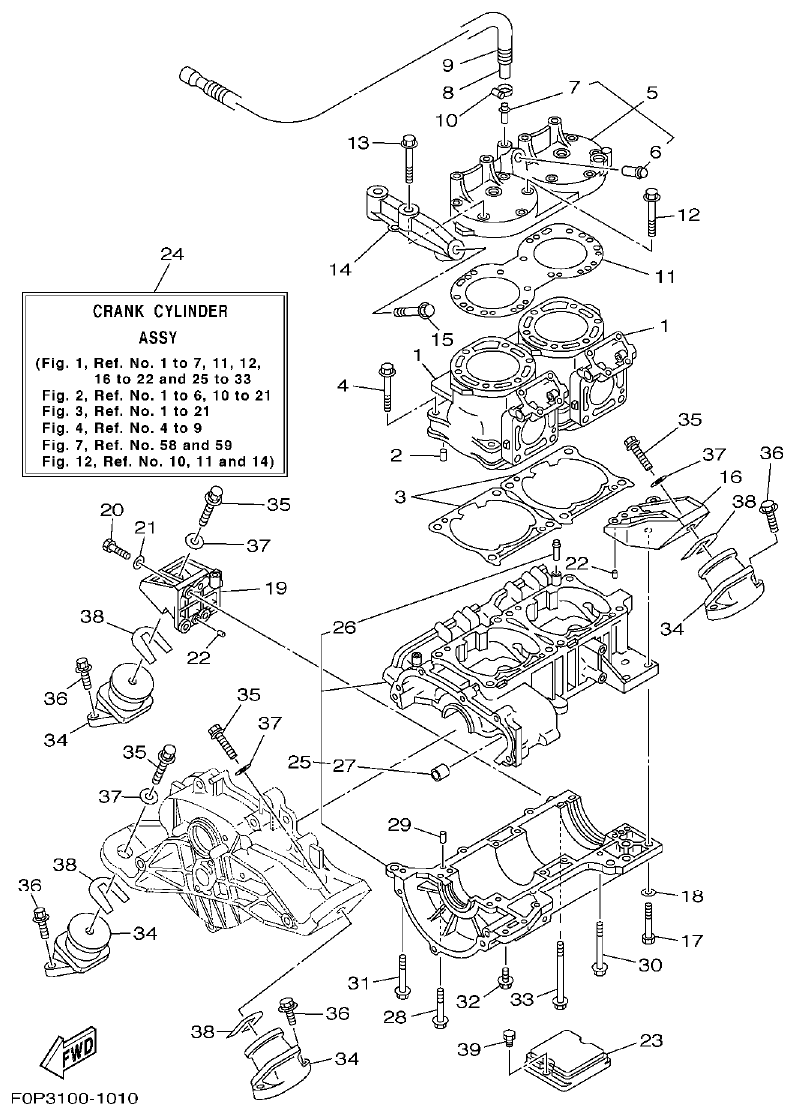

Yamaha XA800A-A CYLINDER. CRANKCASE 1 parts diagram
Fig. 1 — CYLINDER. CRANKCASE 1
19 items · 2 available products

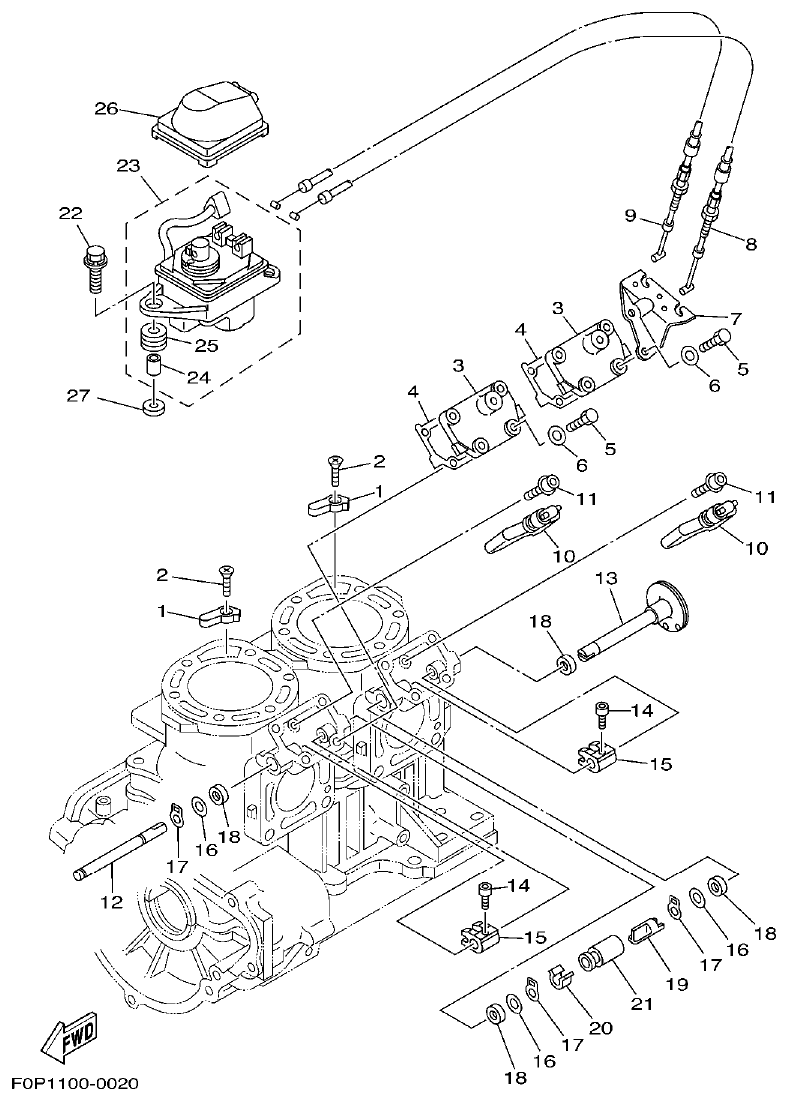

Yamaha XA800A-A CYLINDER. CRANKCASE 2 parts diagram
Fig. 2 — CYLINDER. CRANKCASE 2
15 items · 1 available products

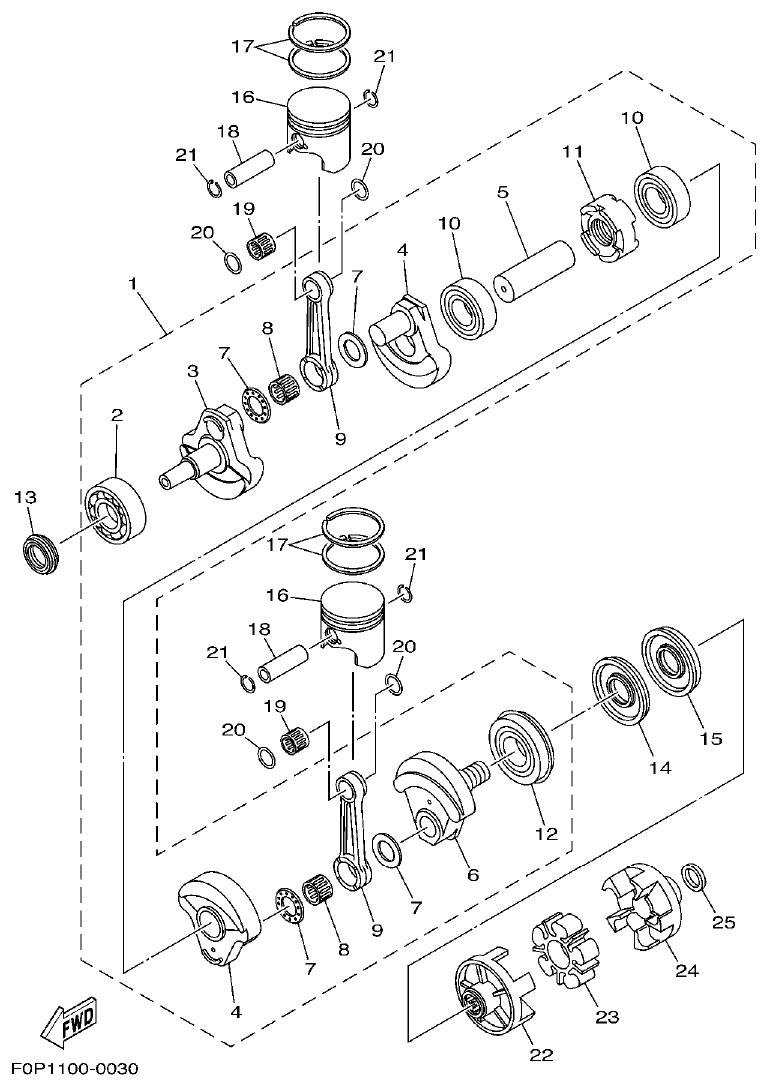

Yamaha XA800A-A CRANKSHAFT. PISTON parts diagram
Fig. 3 — CRANKSHAFT. PISTON
18 items · 3 available products

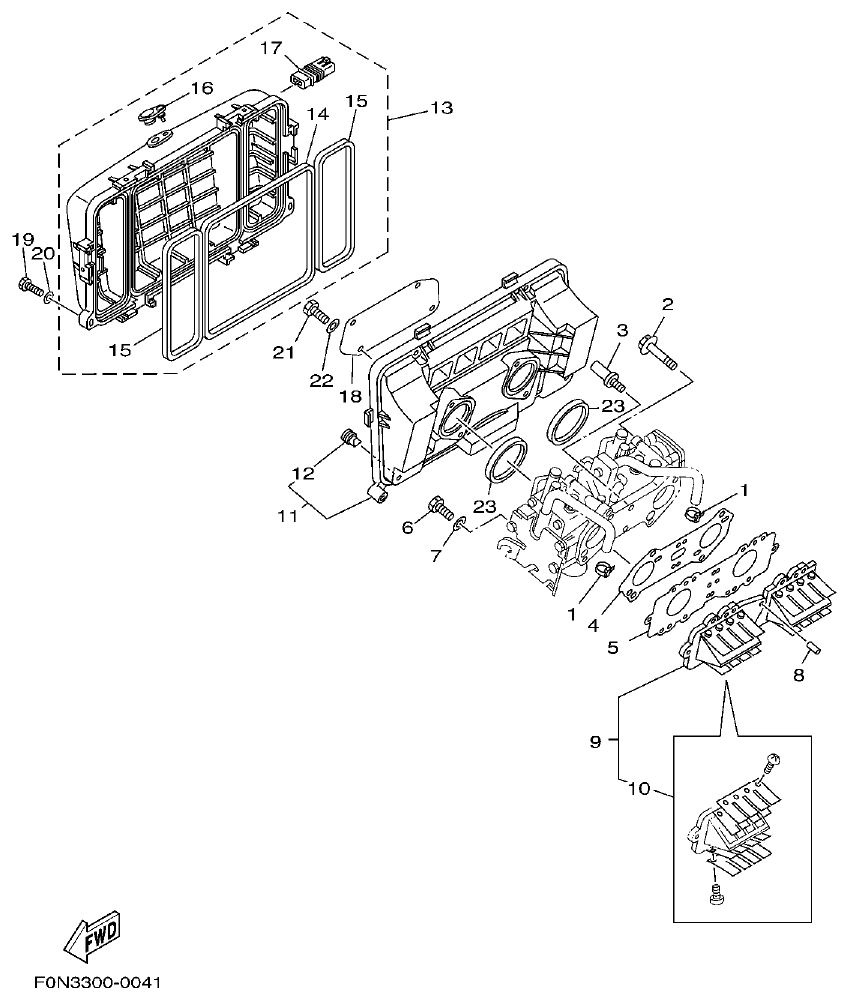

Yamaha XA800A-A INTAKE parts diagram
Fig. 4 — INTAKE
13 items · 1 available products

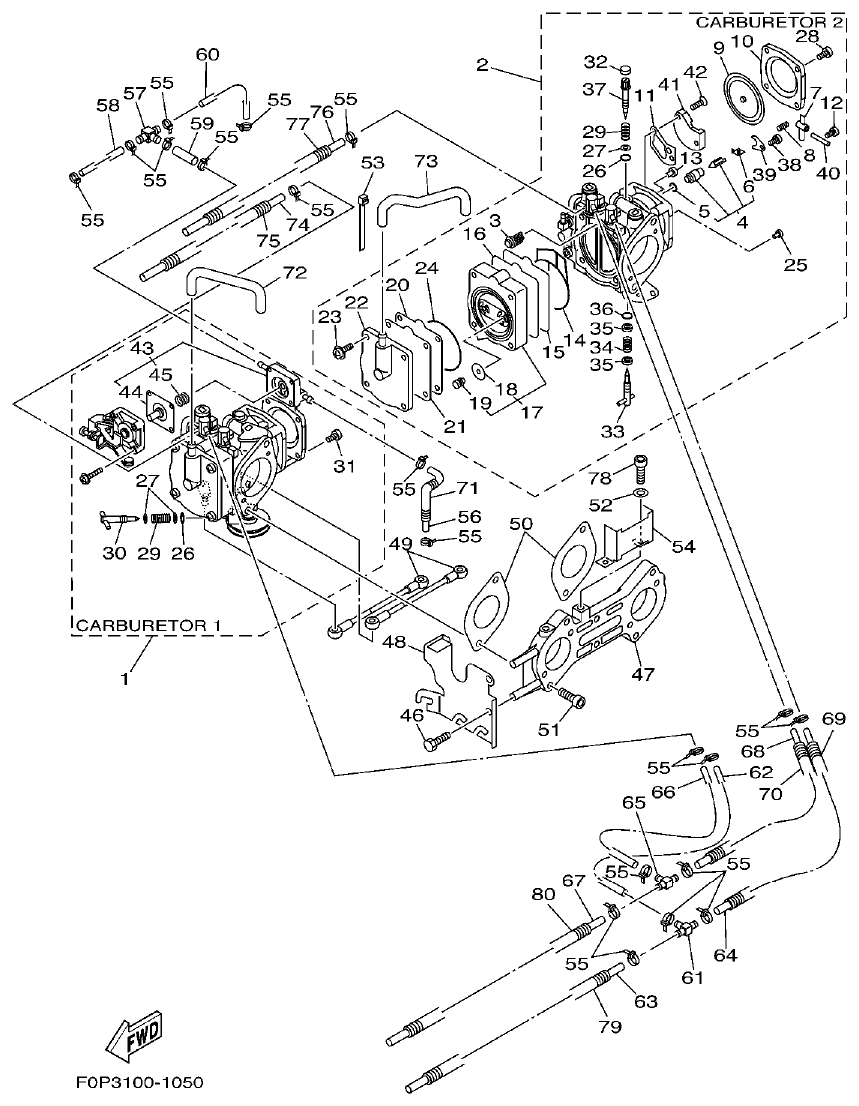

Yamaha XA800A-A CARBURETOR parts diagram
Fig. 5 — CARBURETOR
60 items · 10 available products

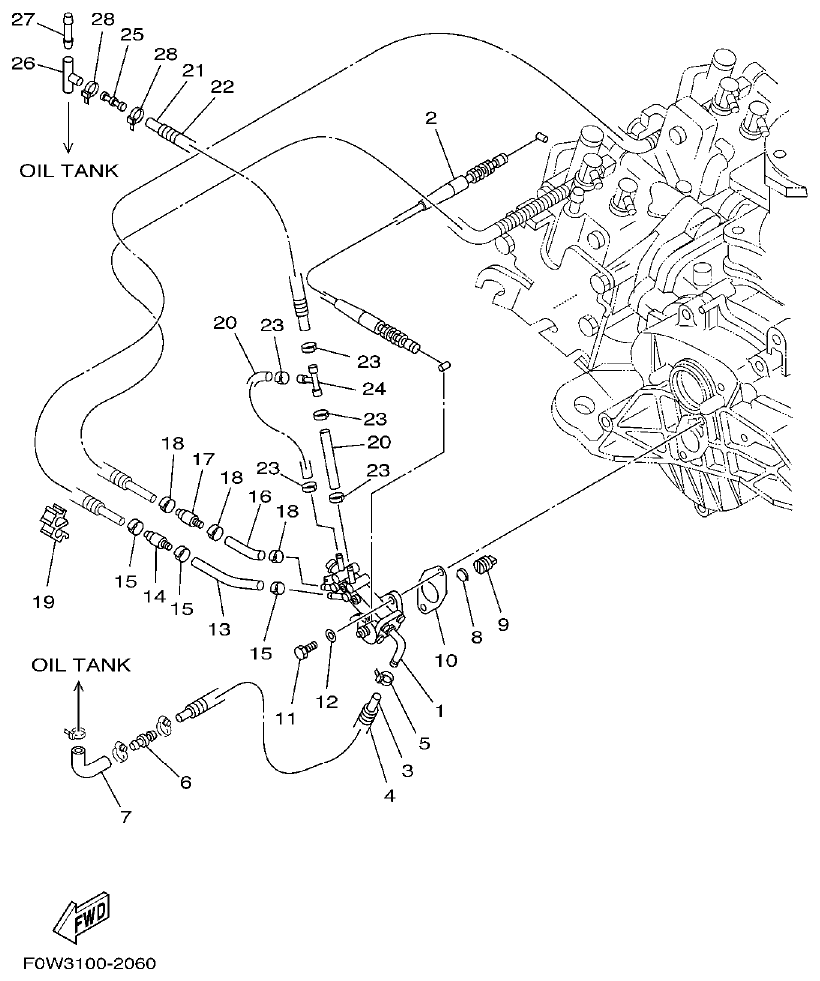

Yamaha XA800A-A OIL PUMP parts diagram
Fig. 6 — OIL PUMP
13 items

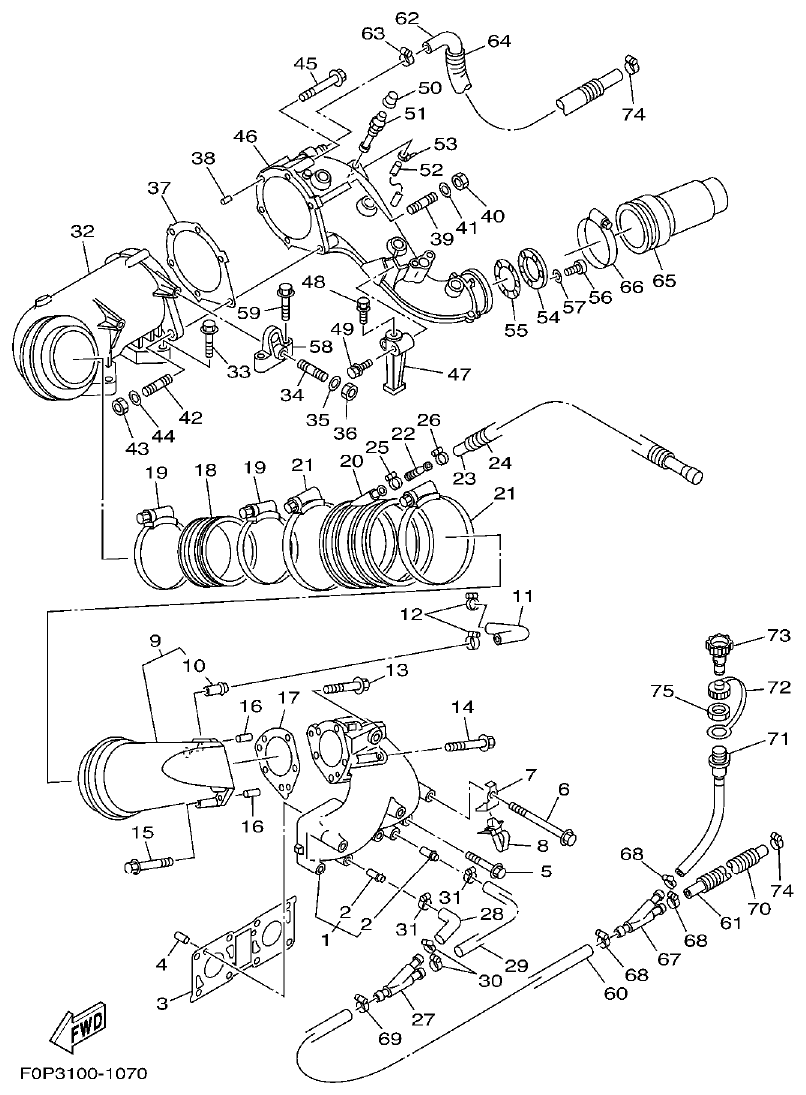

Yamaha XA800A-A EXHAUST 1 parts diagram
Fig. 7 — EXHAUST 1
31 items · 5 available products

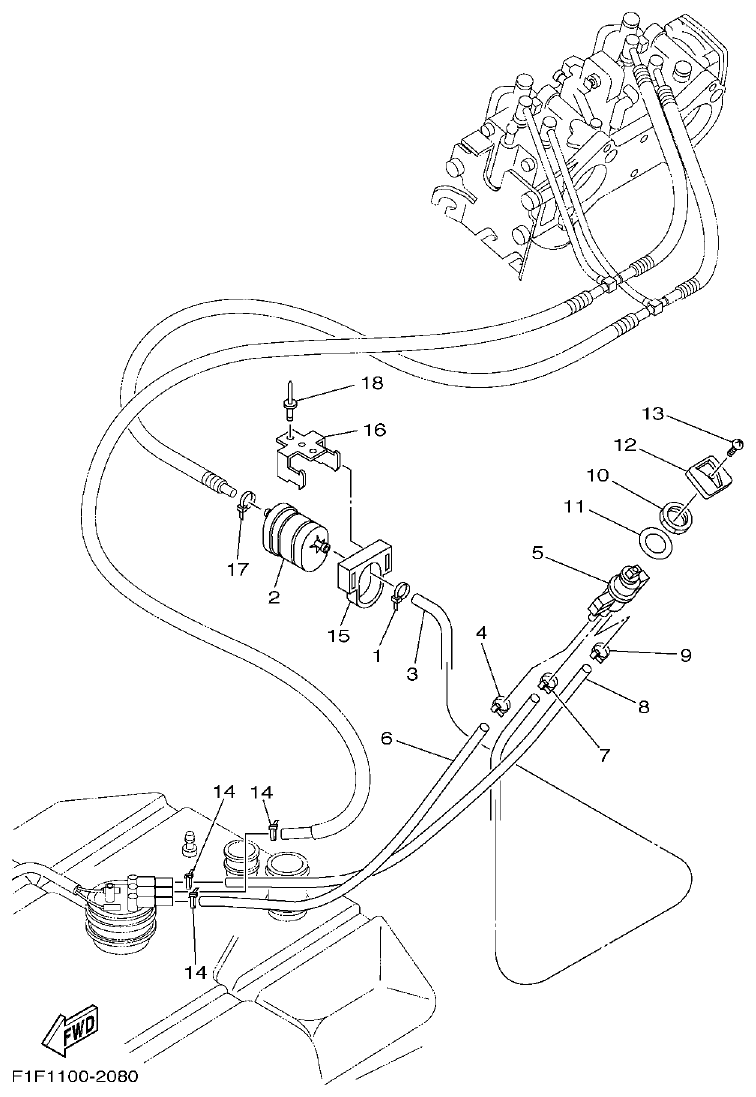

Yamaha XA800A-A FUEL parts diagram
Fig. 8 — FUEL
5 items

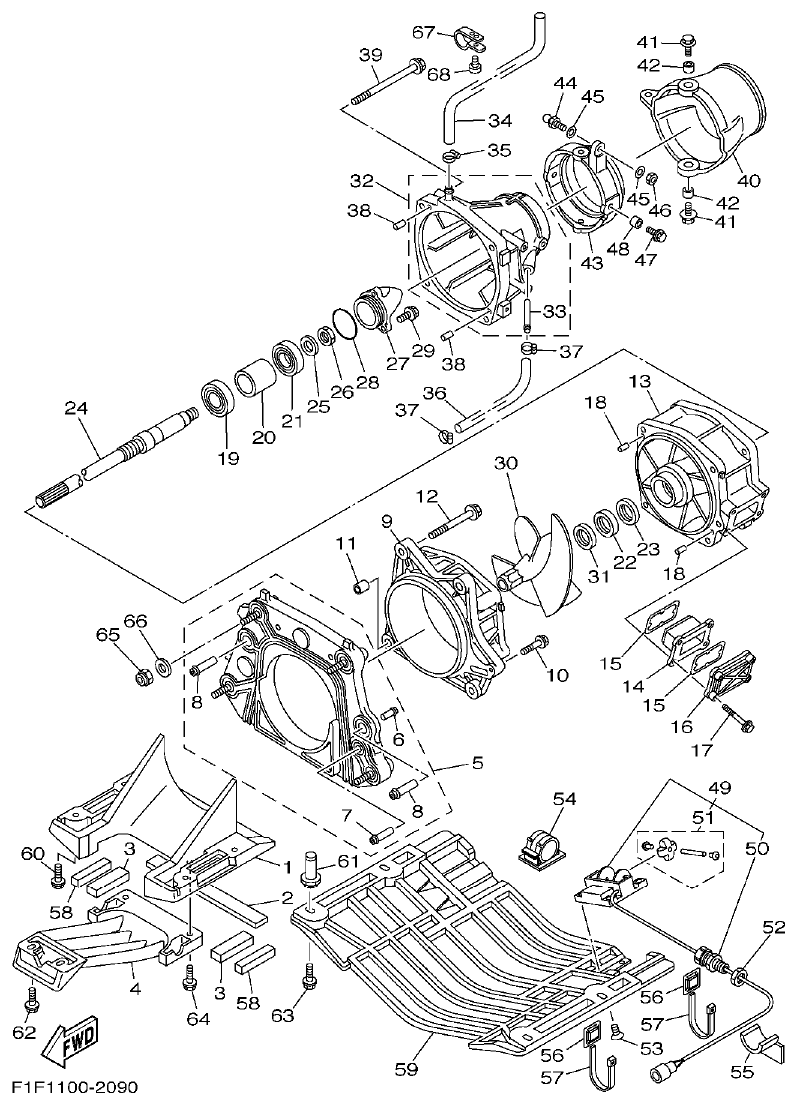

Yamaha XA800A-A JET UNIT 1 parts diagram
Fig. 9 — JET UNIT 1
31 items · 7 available products

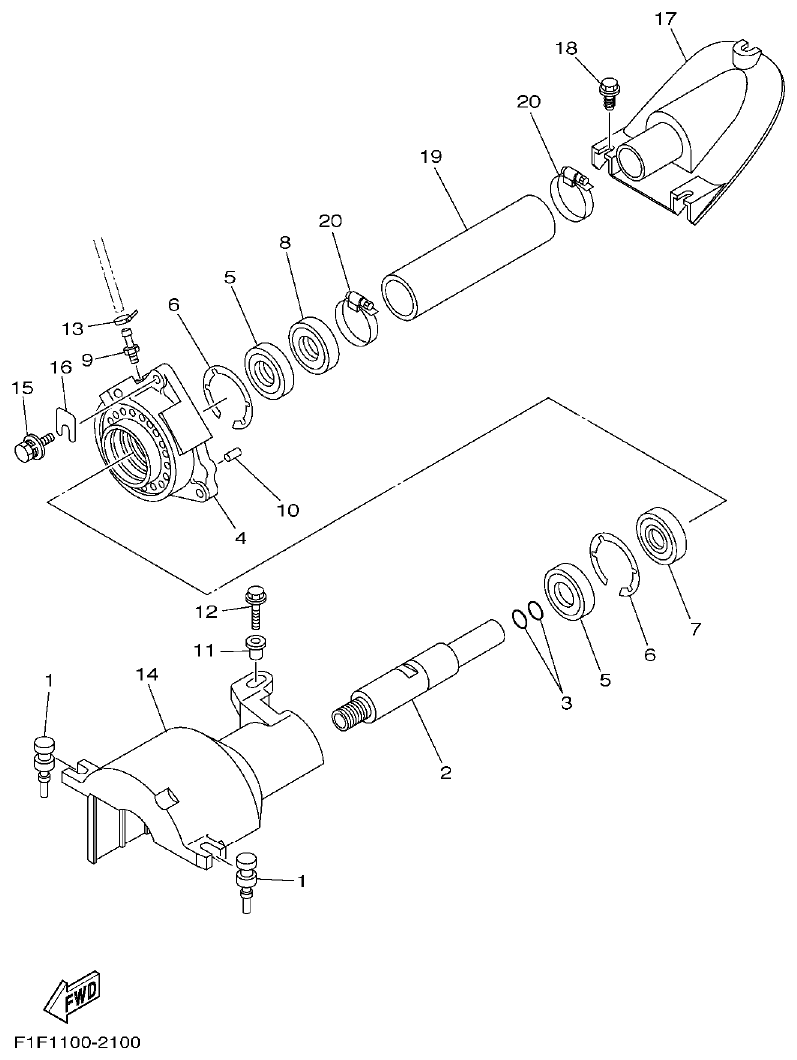

Yamaha XA800A-A JET UNIT 2 parts diagram
Fig. 10 — JET UNIT 2
8 items · 2 available products

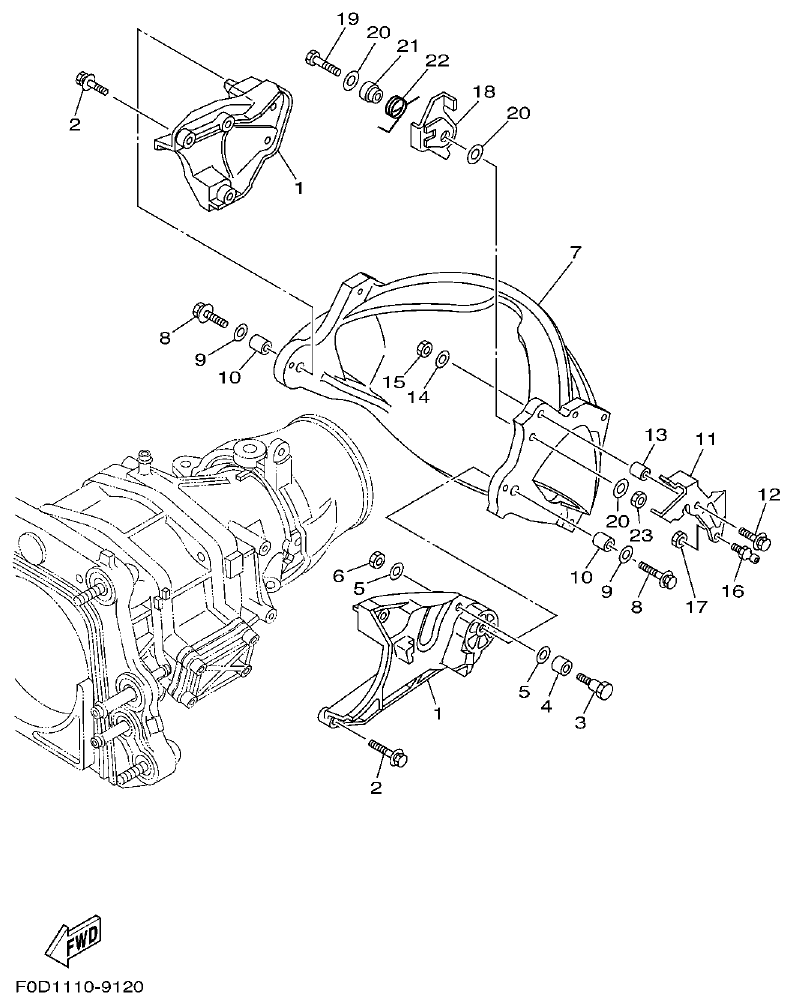

Yamaha XA800A-A JET UNIT 3 parts diagram
Fig. 11 — JET UNIT 3
5 items · 1 available products

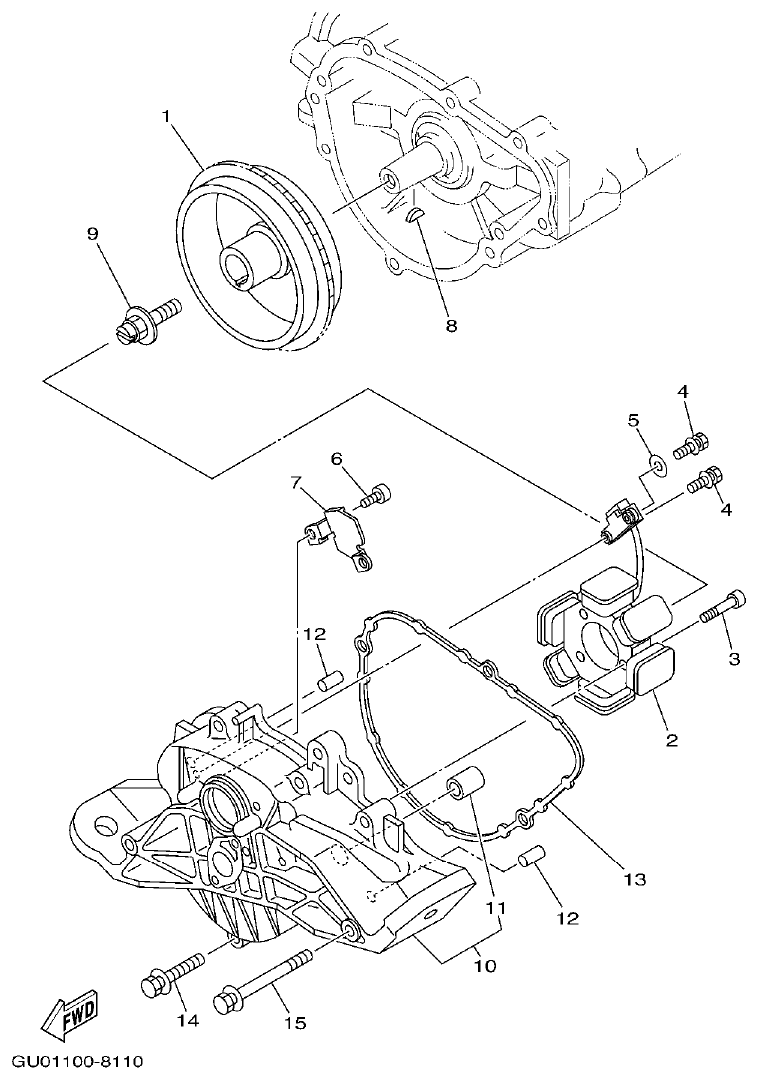

Yamaha XA800A-A GENERATOR parts diagram
Fig. 12 — GENERATOR
5 items

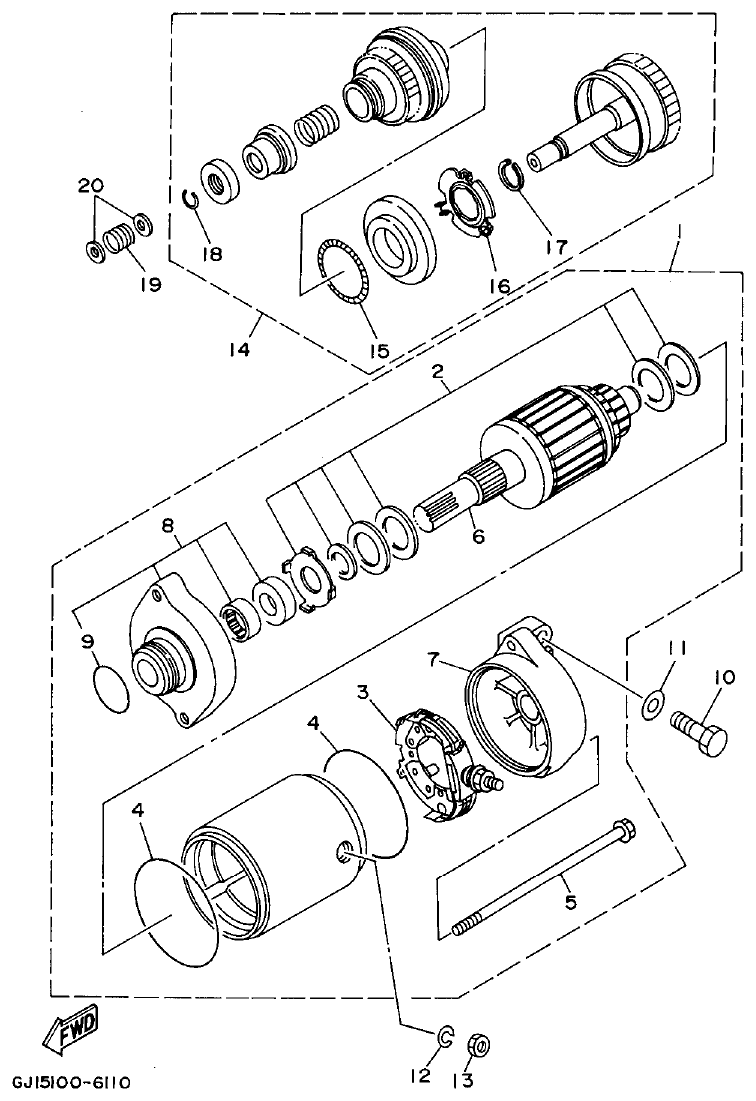

Yamaha XA800A-A STARTING MOTOR parts diagram
Fig. 13 — STARTING MOTOR
12 items · 5 available products

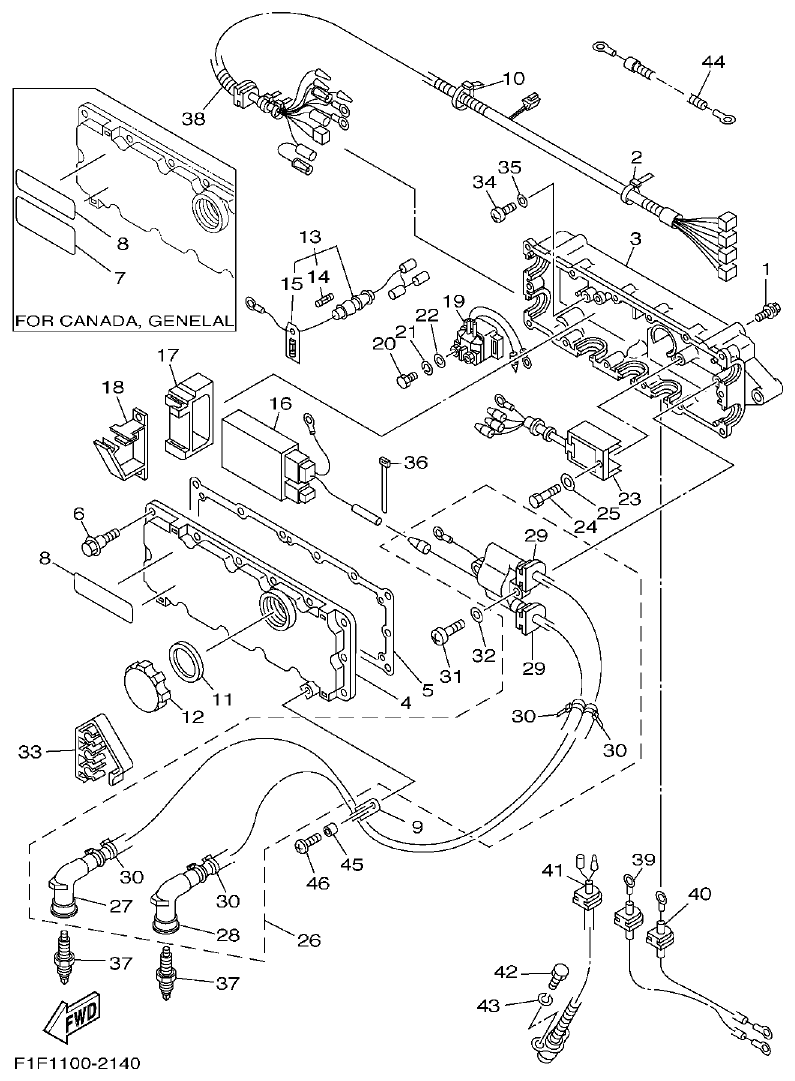

Yamaha XA800A-A ELECTRICAL 1 parts diagram
Fig. 14 — ELECTRICAL 1
24 items · 4 available products

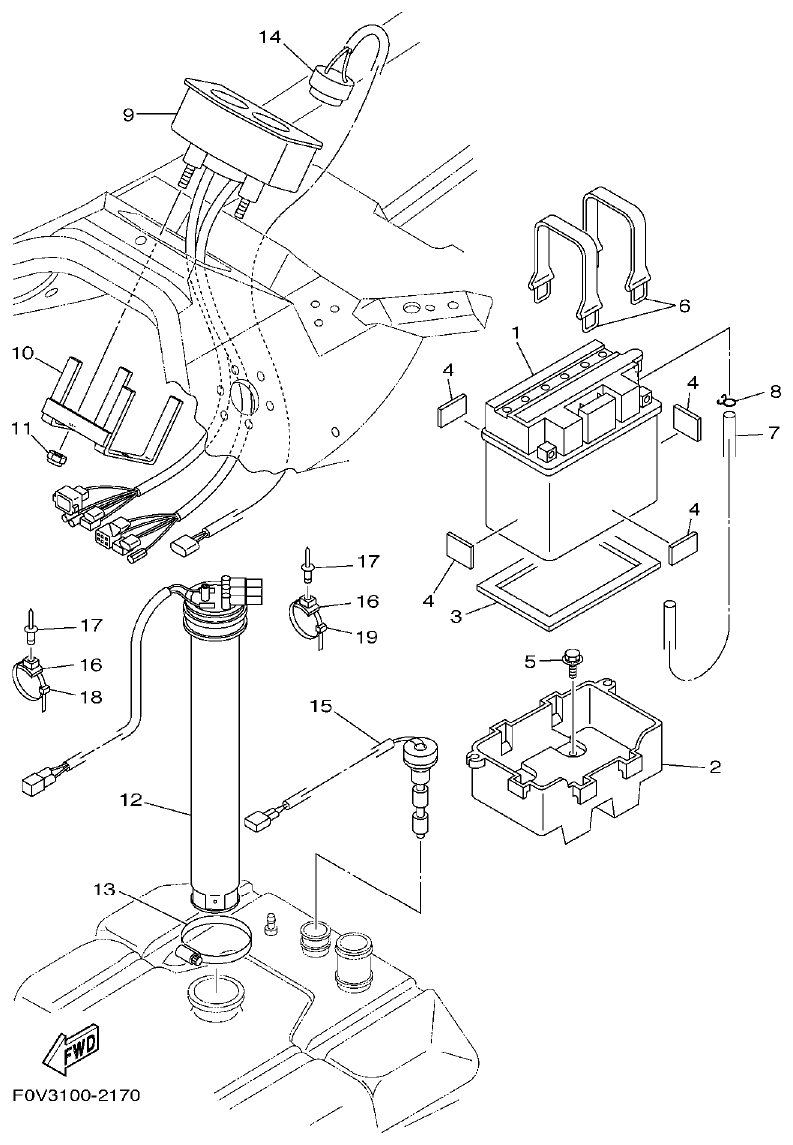

Yamaha XA800A-A ELECTRICAL 2 parts diagram
Fig. 15 — ELECTRICAL 2
12 items · 2 available products

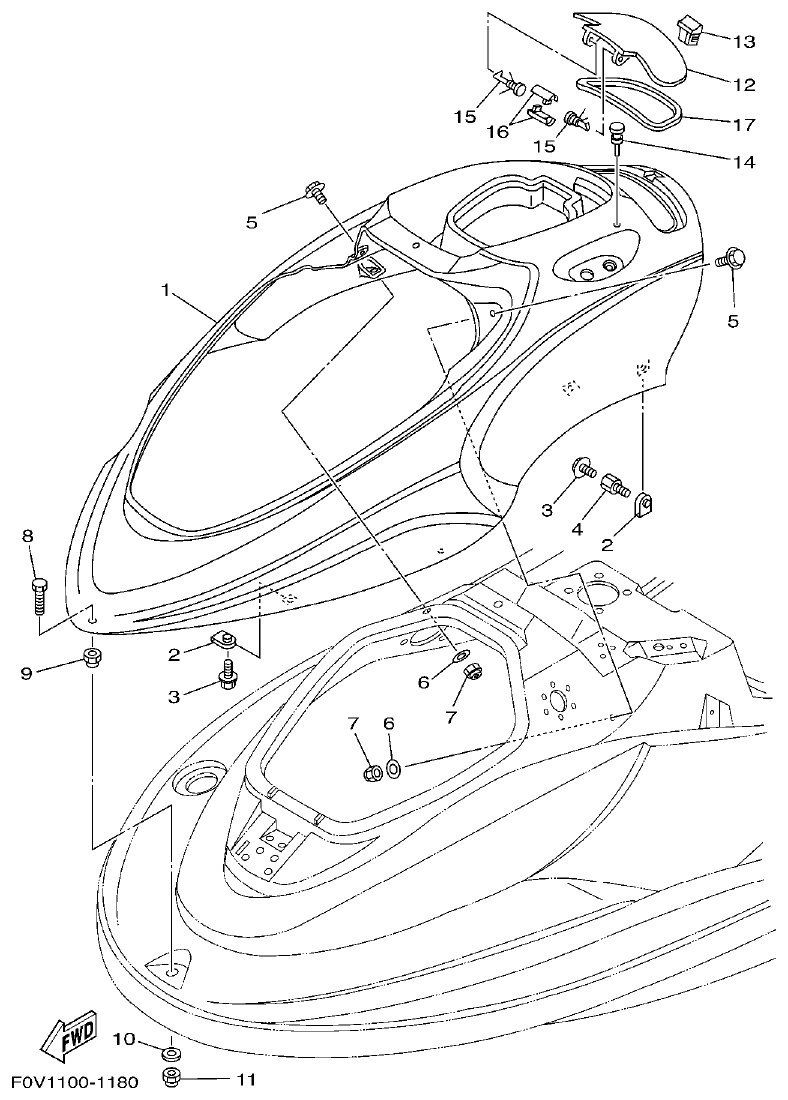

Yamaha XA800A-A ENGINE HATCH 1 parts diagram
Fig. 16 — ENGINE HATCH 1
7 items

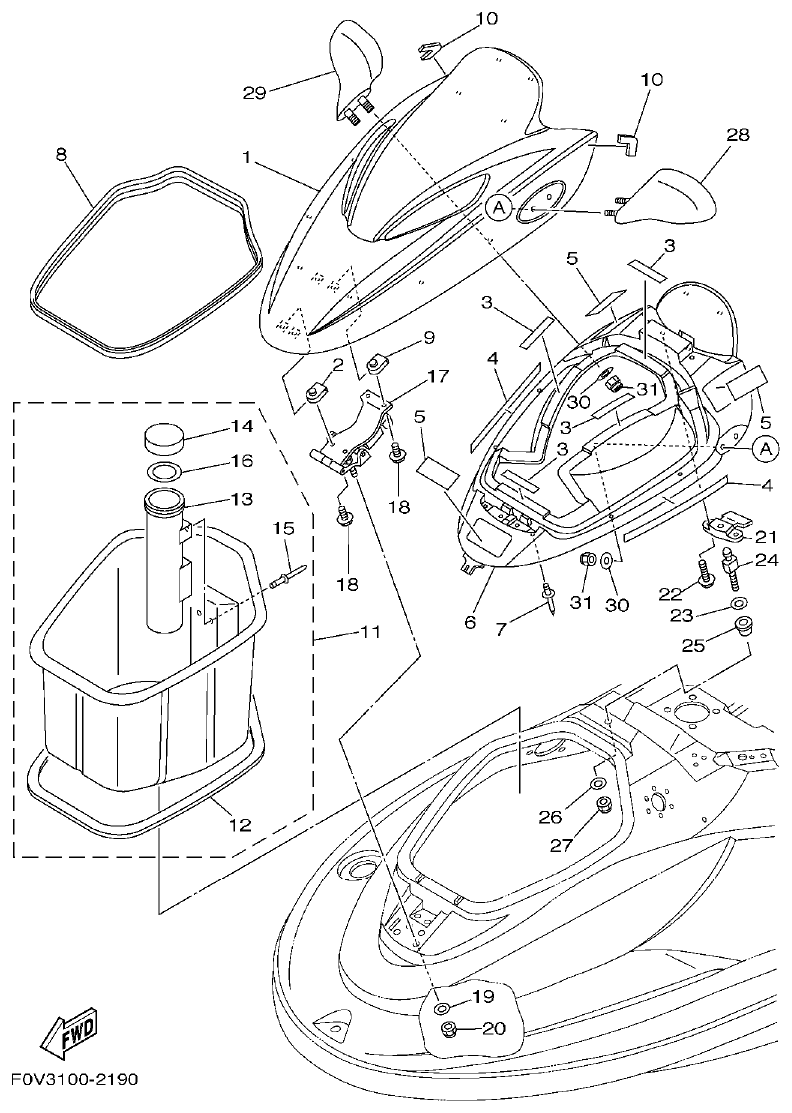

Yamaha XA800A-A ENGINE HATCH 2 parts diagram
Fig. 17 — ENGINE HATCH 2
18 items

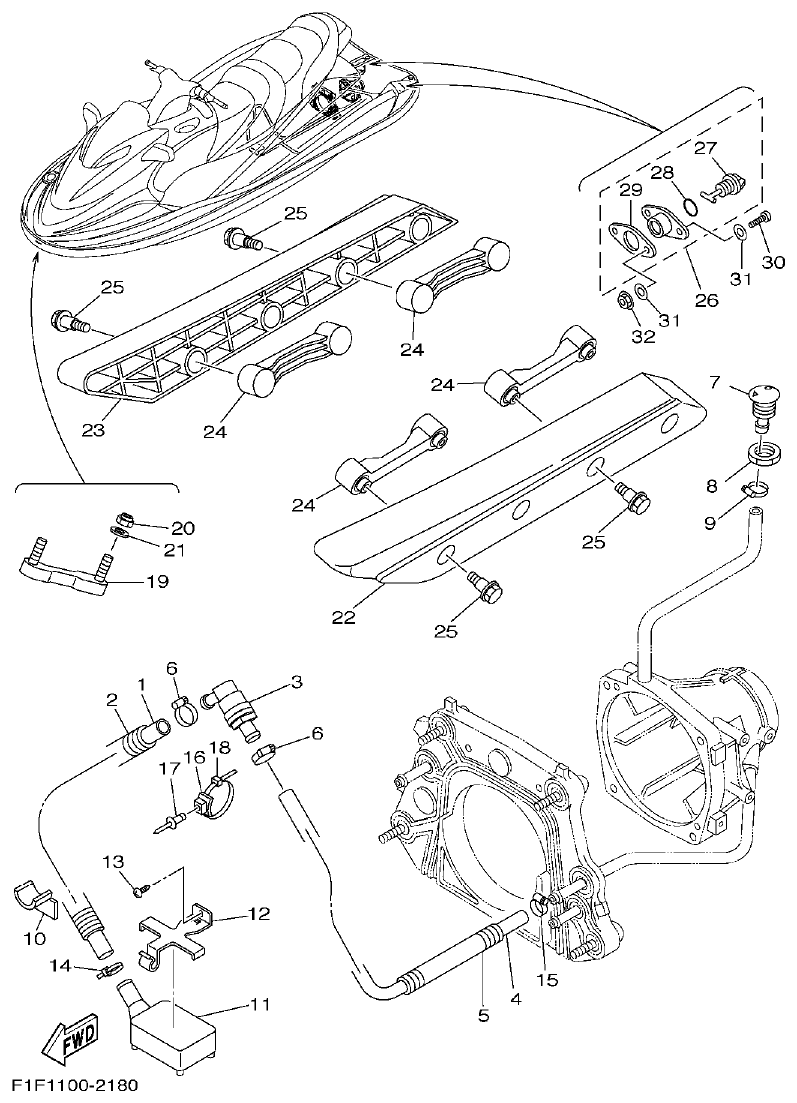

Yamaha XA800A-A HULL. DECK parts diagram
Fig. 18 — HULL. DECK
15 items · 2 available products

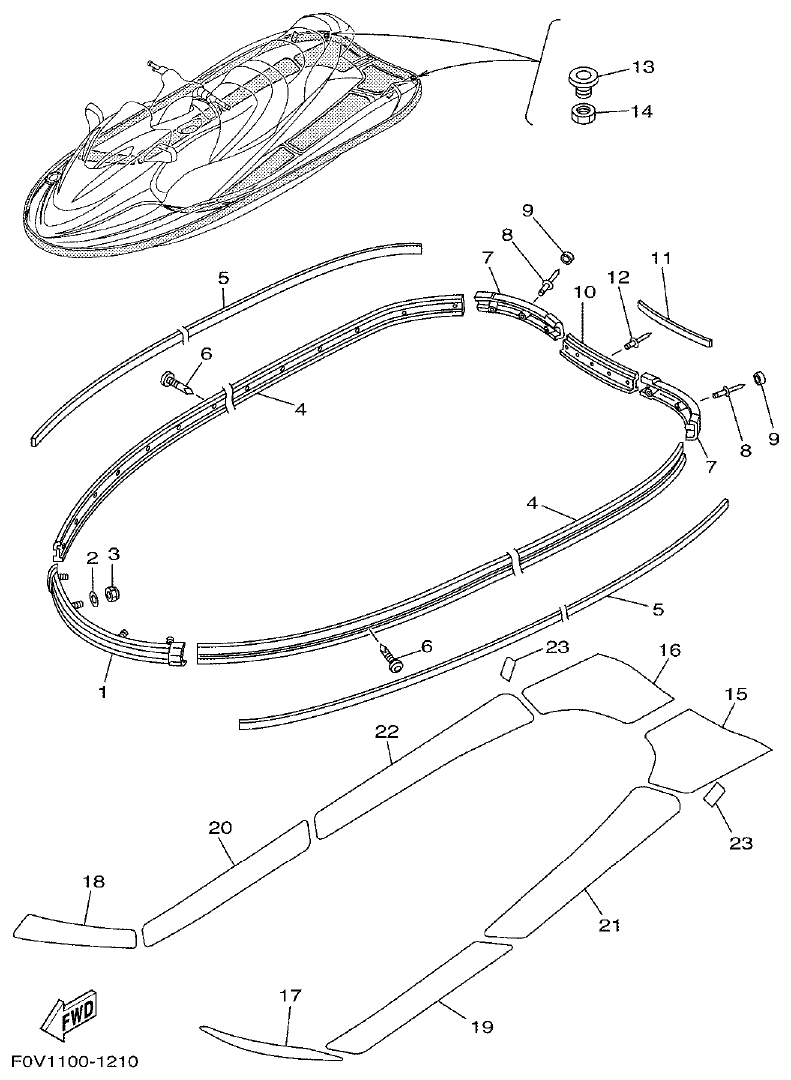

Yamaha XA800A-A GUNWALE. MAT parts diagram
Fig. 19 — GUNWALE. MAT
18 items · 1 available products

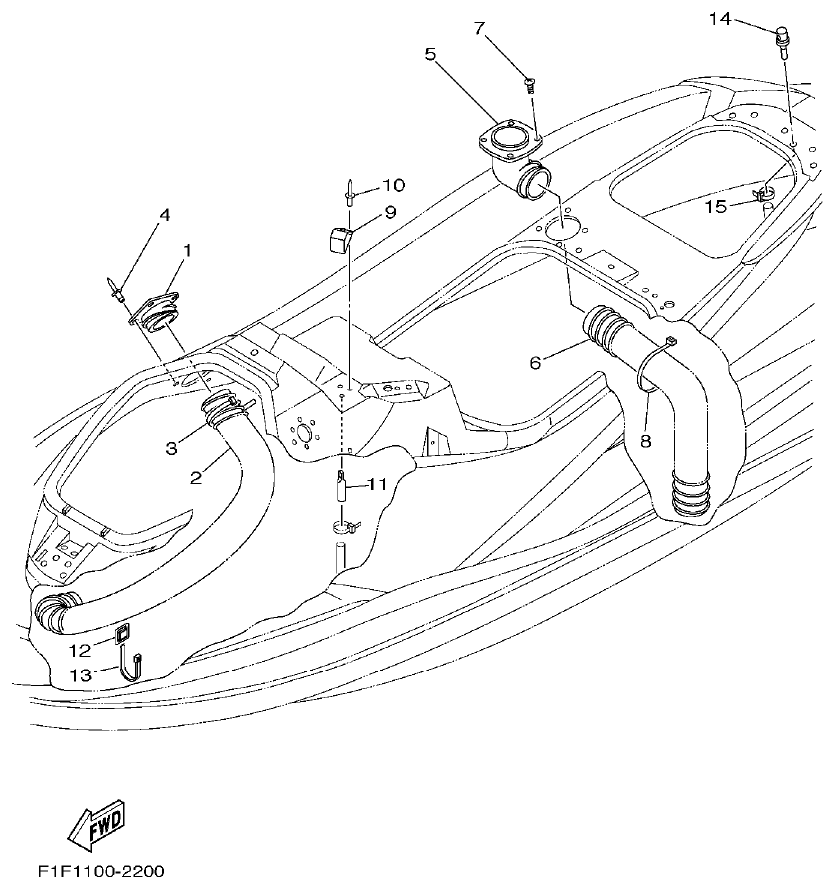

Yamaha XA800A-A VENTILATION parts diagram
Fig. 20 — VENTILATION
7 items

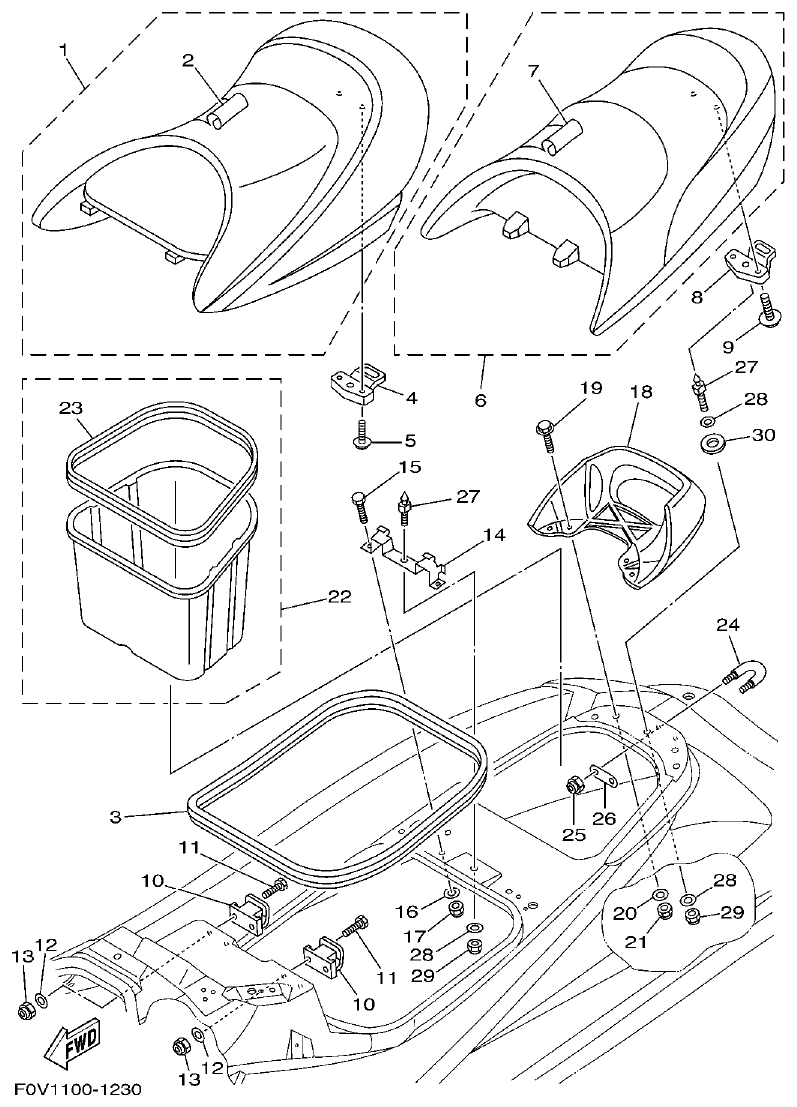

Yamaha XA800A-A SEAT. UNDER LOCKER parts diagram
Fig. 21 — SEAT. UNDER LOCKER
16 items · 1 available products
Yamaha XA800A-A OIL TANK parts diagram
Fig. 22 — OIL TANK
12 items · 1 available products

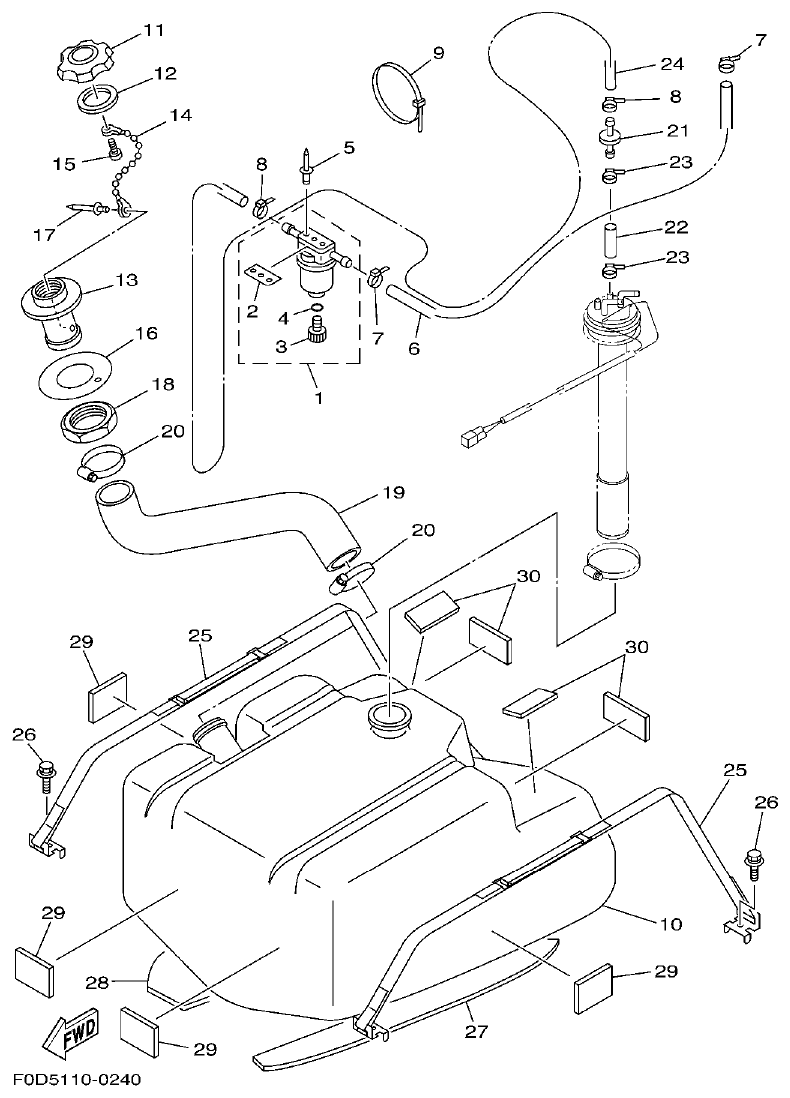

Yamaha XA800A-A FUEL TANK parts diagram
Fig. 23 — FUEL TANK
21 items · 6 available products

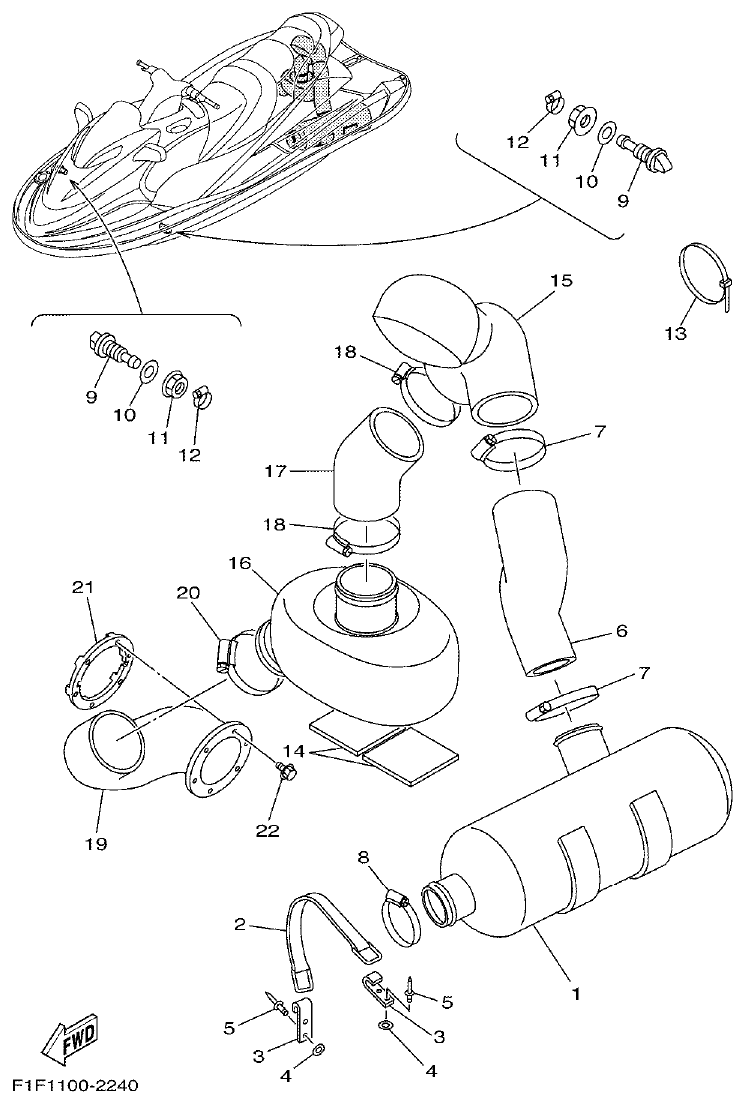

Yamaha XA800A-A EXHAUST 2 parts diagram
Fig. 24 — EXHAUST 2
12 items

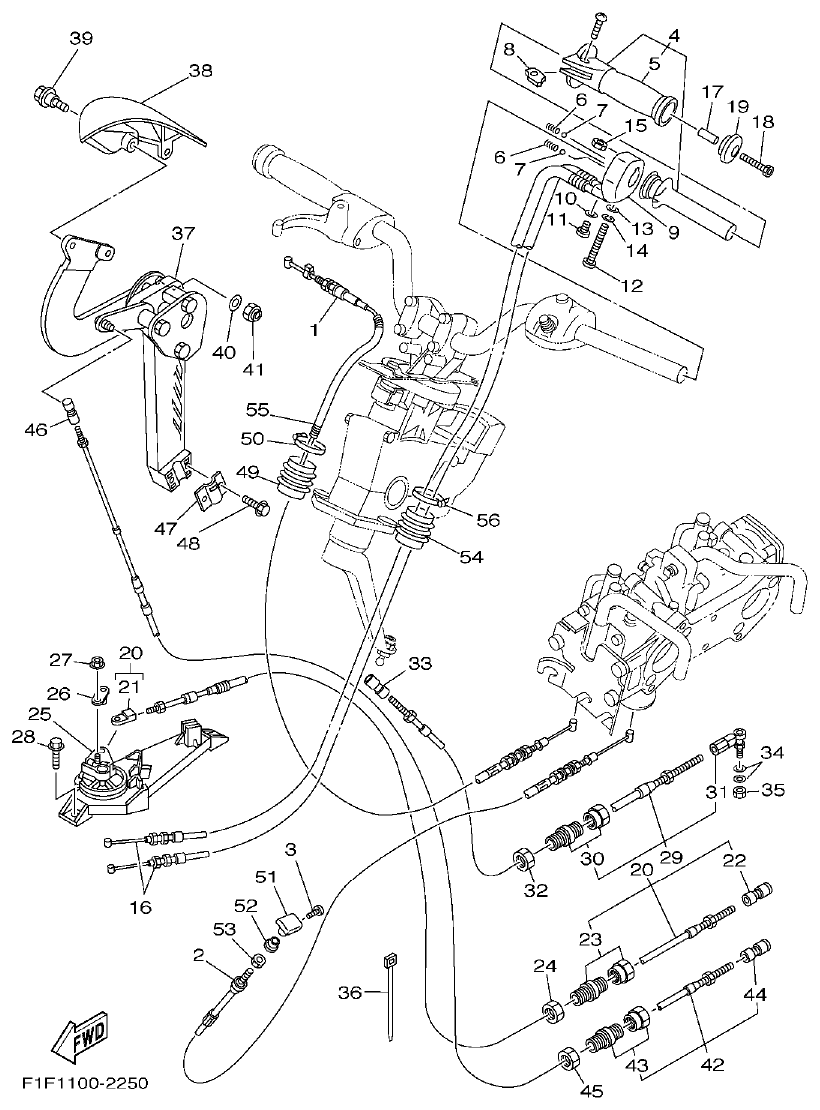

Yamaha XA800A-A CONTROL CABLE parts diagram
Fig. 25 — CONTROL CABLE
37 items · 1 available products

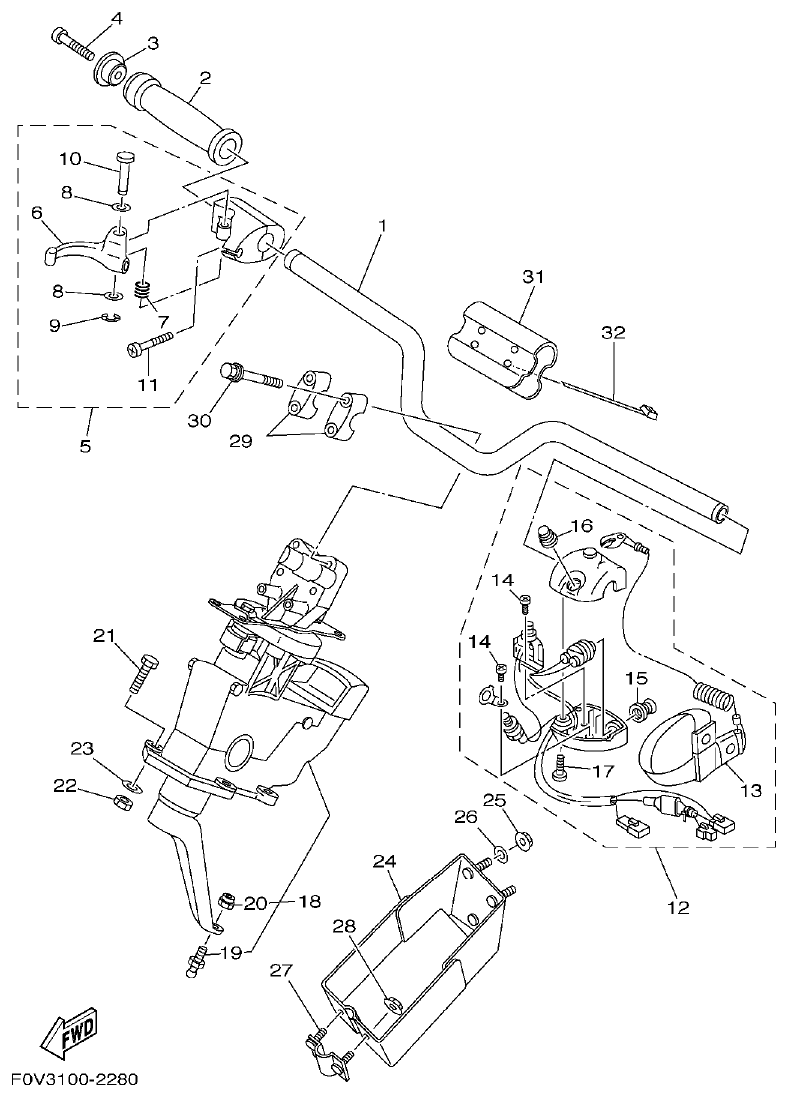

Yamaha XA800A-A STEERING 1 parts diagram
Fig. 26 — STEERING 1
19 items · 5 available products

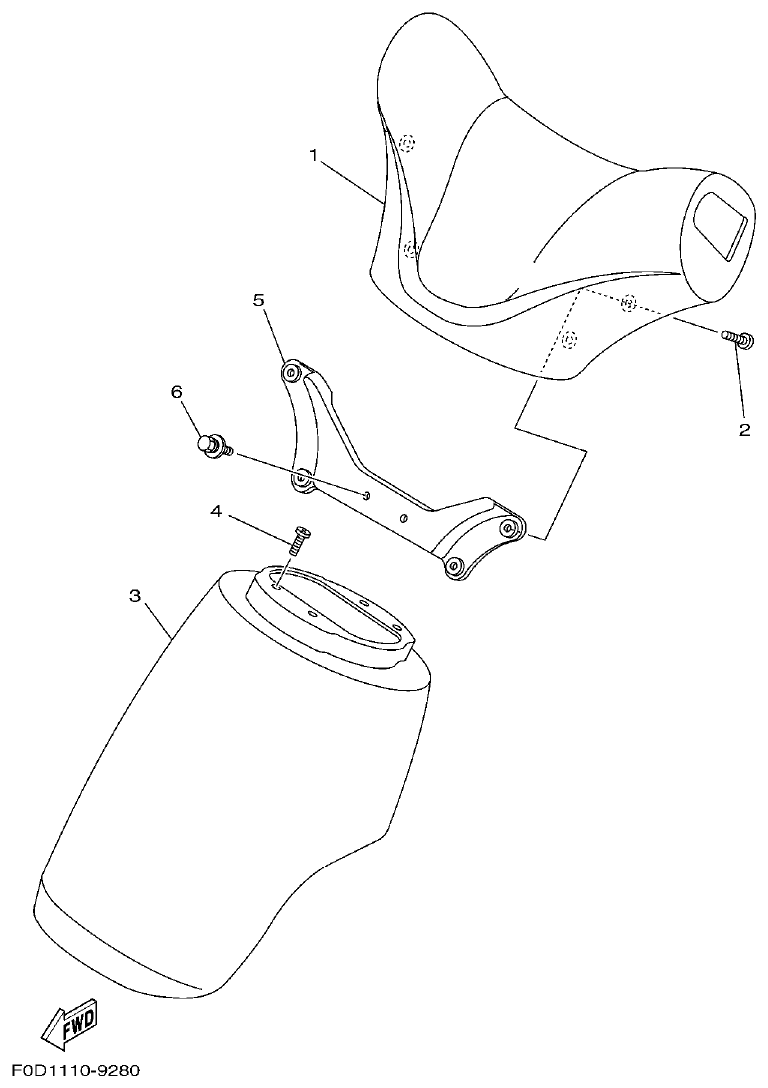

Yamaha XA800A-A STEERING 2 parts diagram
Fig. 27 — STEERING 2
3 items

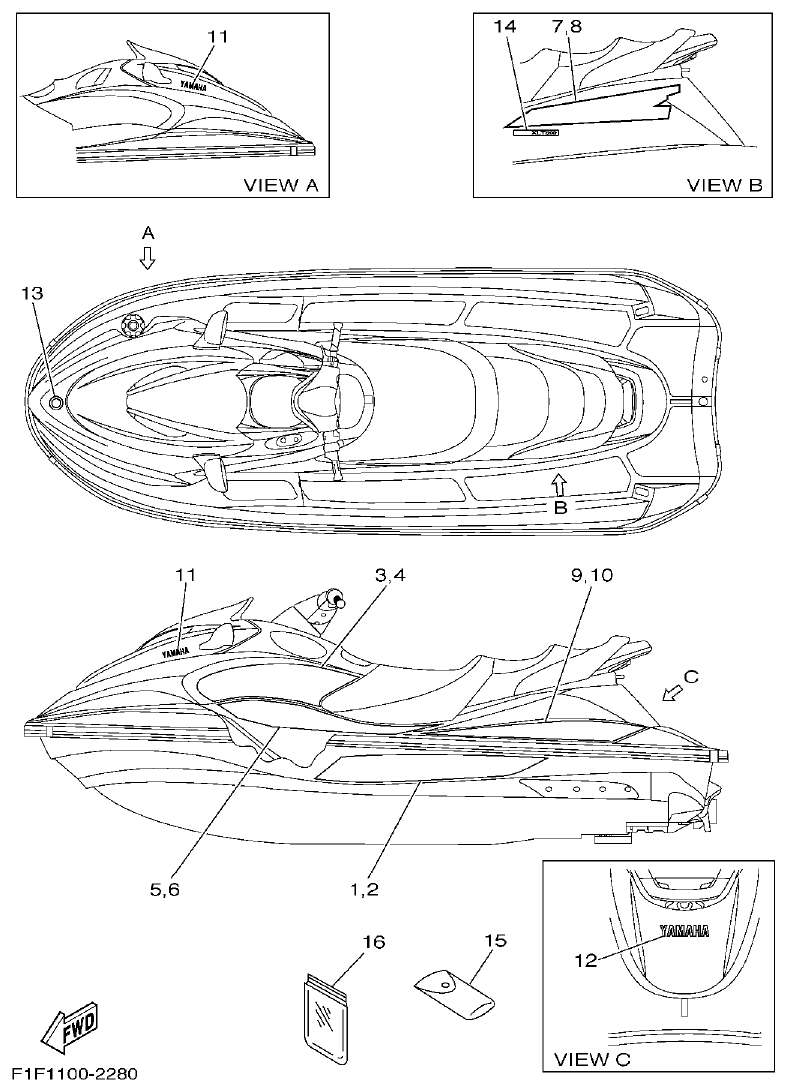

Yamaha XA800A-A GRAPHICS parts diagram
Fig. 28 — GRAPHICS
16 items

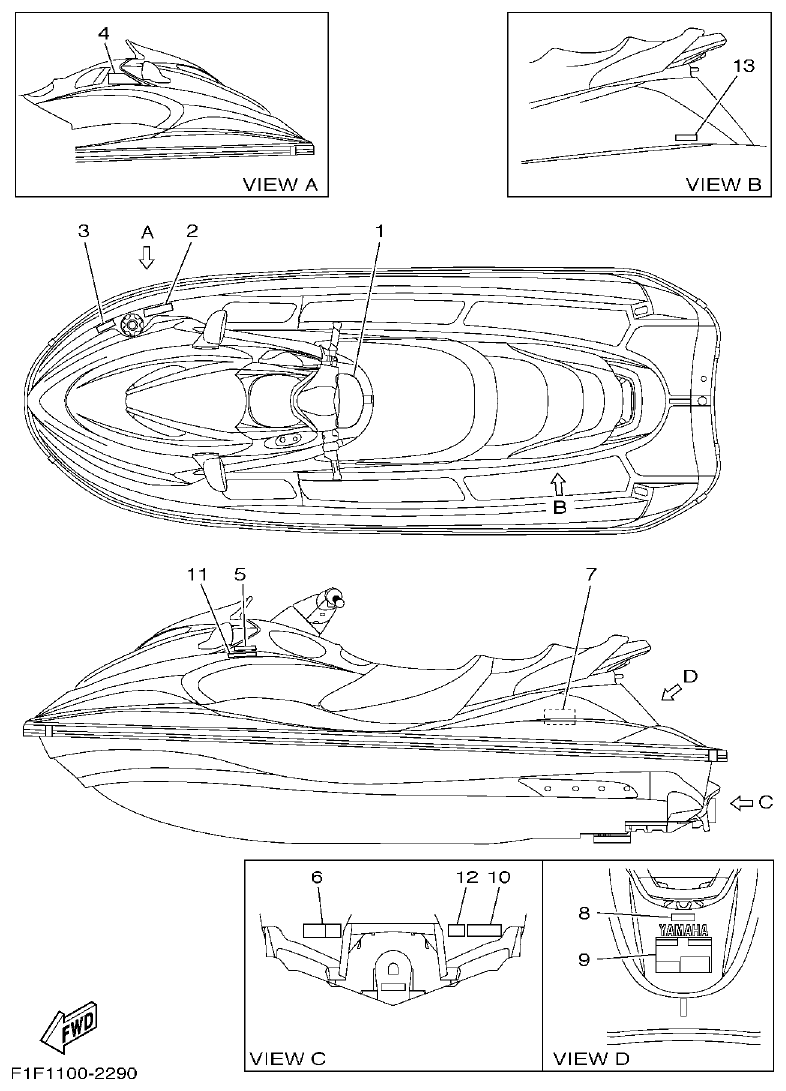

Yamaha XA800A-A IMPORTANT LABELS parts diagram
Fig. 29 — IMPORTANT LABELS
13 items

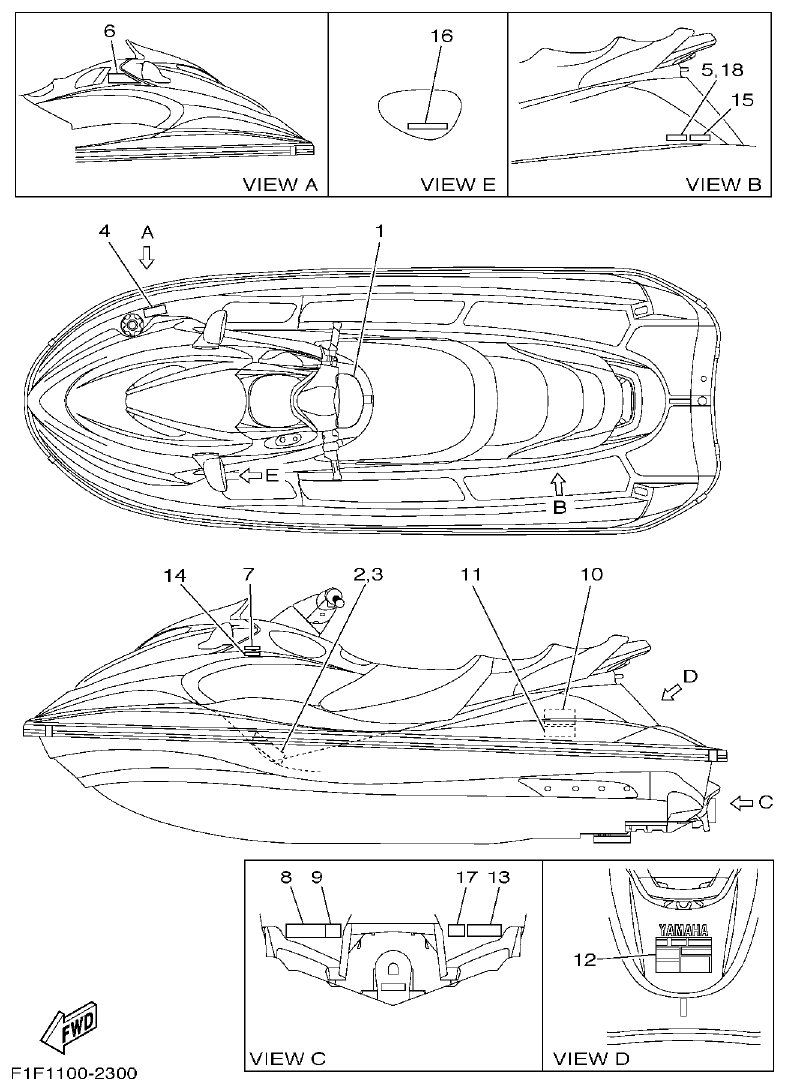

Yamaha XA800A-A IMPORTANT LABELS 2 parts diagram
Fig. 30 — IMPORTANT LABELS 2
18 items · 1 available products

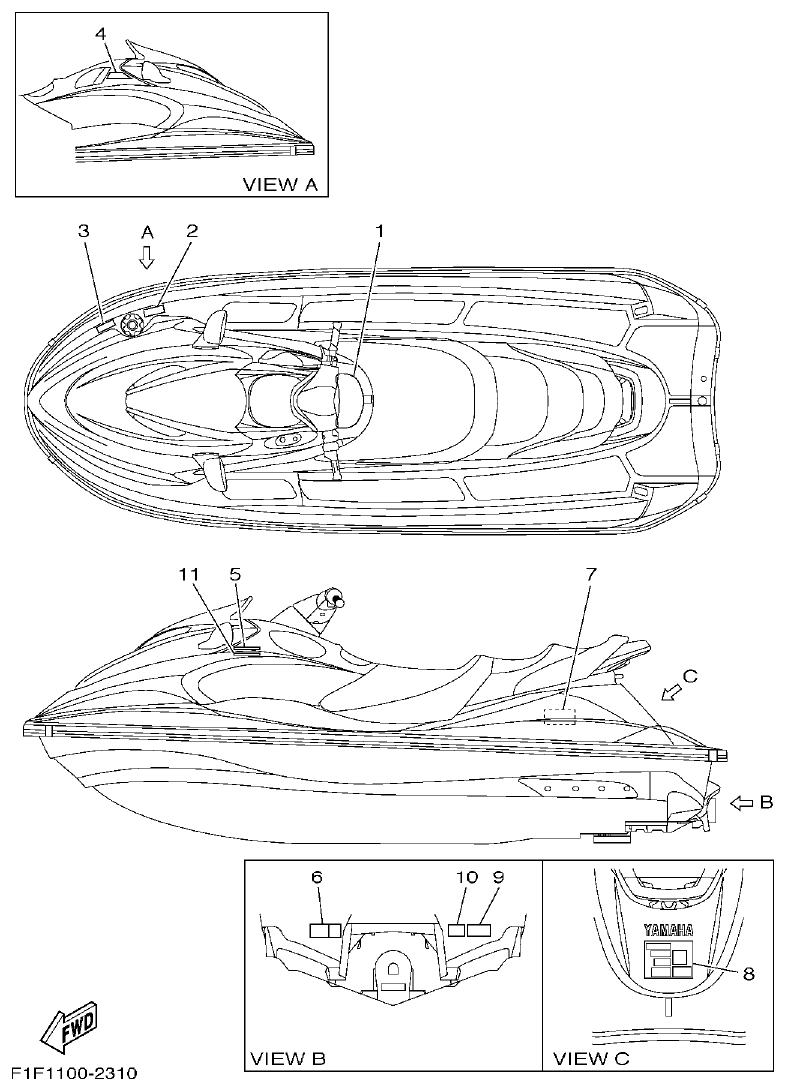

Yamaha XA800A-A IMPORTANT LABELS 3 parts diagram
Fig. 31 — IMPORTANT LABELS 3
11 items
Yamaha XA800A-A REPAIR KIT 1 parts diagram

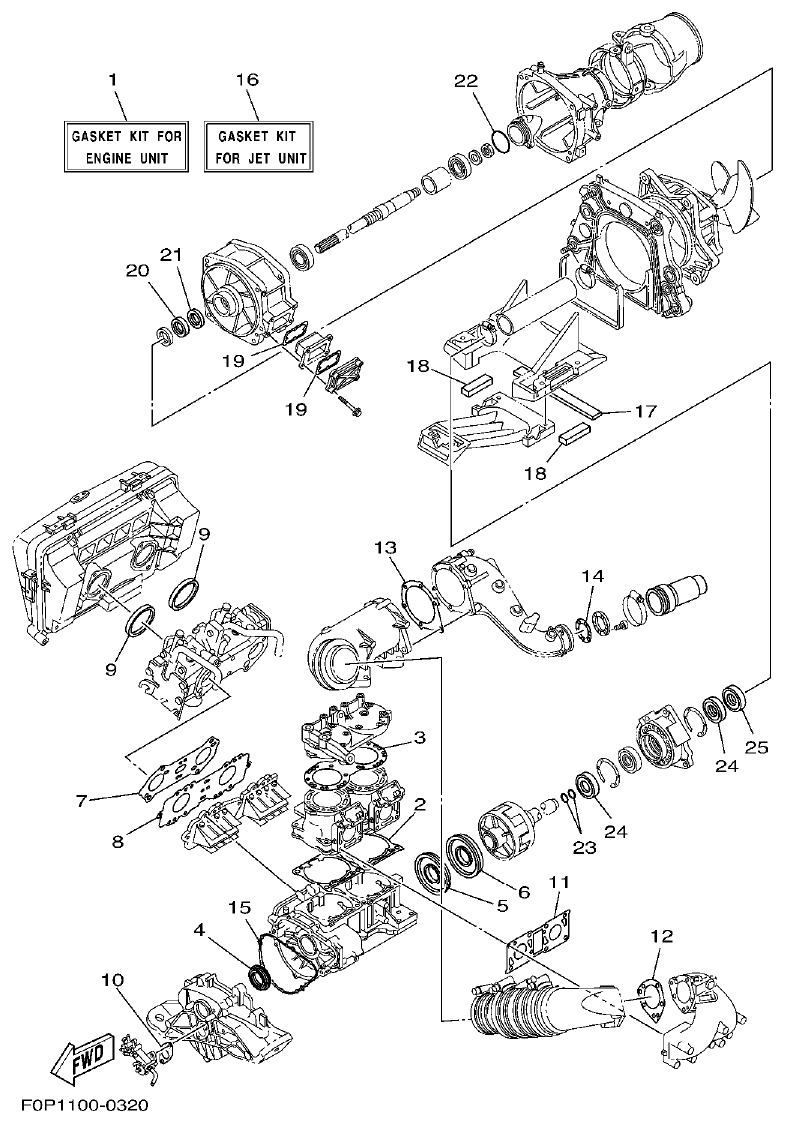

Fig. 32 — REPAIR KIT 1
16 items · 5 available products

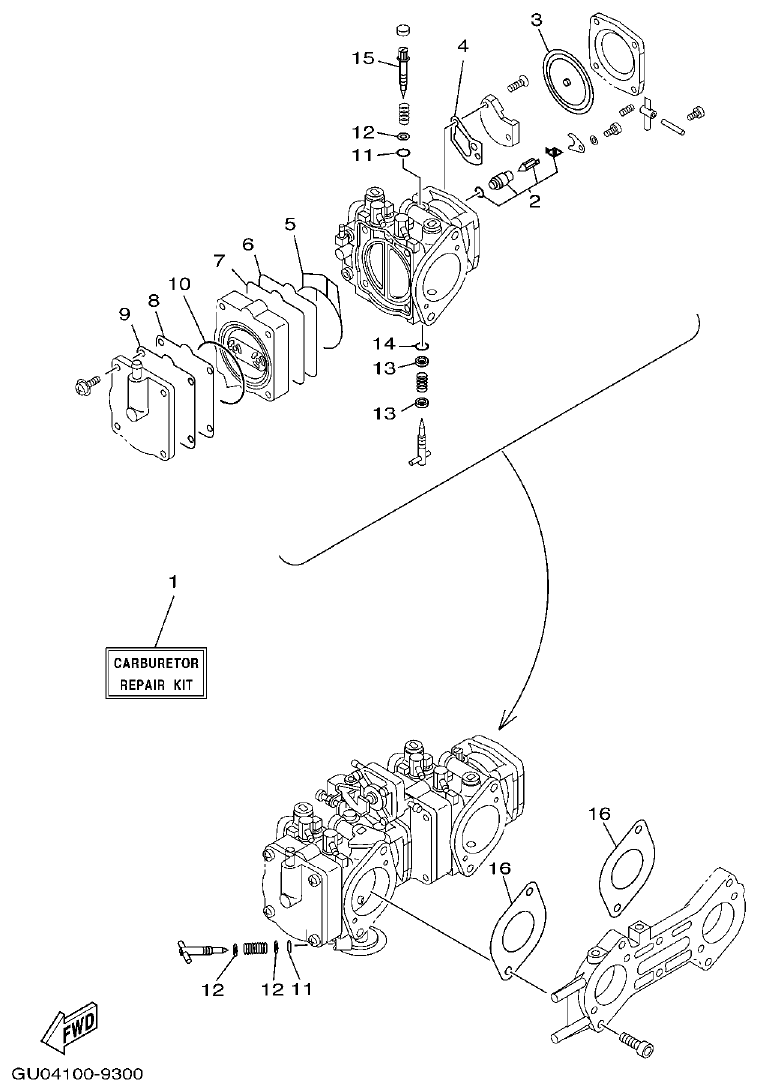

Yamaha XA800A-A REPAIR KIT 2 parts diagram
Fig. 33 — REPAIR KIT 2
16 items · 7 available products
