M90A2
Section 4: INTAKE SILENCER CARBURETOR (v2)

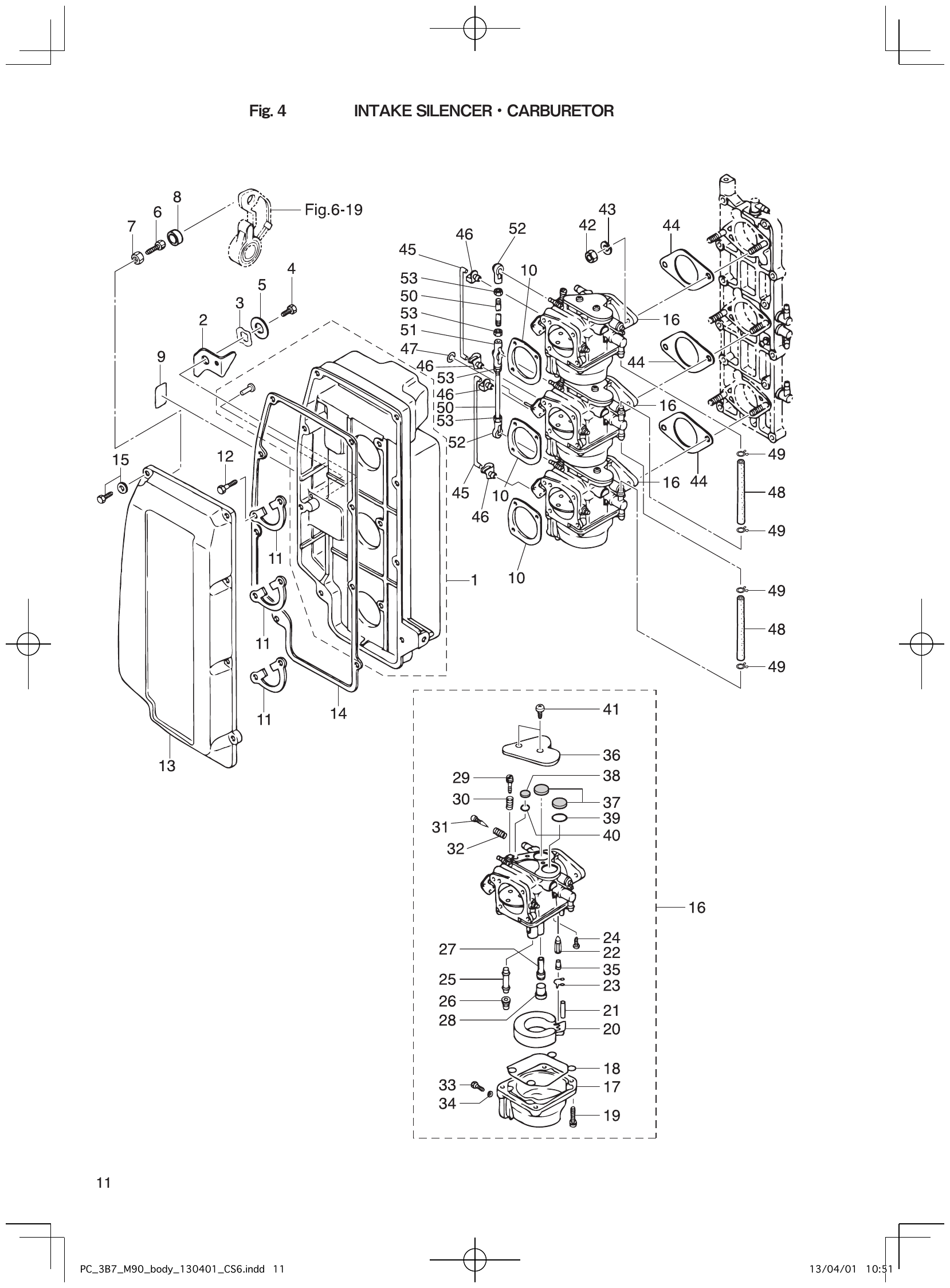

Diagram for section 4: INTAKE SILENCER CARBURETOR.
| Ref | Part No. | Qty | Buy |
|---|---|---|---|
| 4-1 |
3B7-02410-0
INTAKE SILENCER SUB-ASSY
|
1 | Ask on WhatsApp |
| 4-10 |
346-02414-2
INTAKE SILENCER GASKET
|
3 | Ask on WhatsApp |
| 4-11 |
345-02417-1
INTAKE SILENCER LOCK PLATE
|
3 | Ask on WhatsApp |
| 4-12 |
910121-0618
BOLT
|
6 | Ask on WhatsApp |
| 4-13 |
3B7-02415-0
INTAKE SILENCER COVER
|
1 | Ask on WhatsApp |
| 4-14 |
3B7-02418-1
GASKET
|
1 | Ask on WhatsApp |
| 4-15 |
910103-5620
BOLT
|
8 | Ask on WhatsApp |
| 4-16 |
3L9-03210-0
CARBURETOR ASSY (THIRD)
|
1 | Ask on WhatsApp |
| 4-16 |
3L9-03207-0
CARBURETOR ASSY (SECOND)
|
1 | Ask on WhatsApp |
| 4-16 |
3L9-03200-0
CARBURETOR ASSY
|
1 | Ask on WhatsApp |
| 4-17 |
353-03221-0
* FLOAT CHAMBER
|
1 | Ask on WhatsApp |
| 4-18 |
346-03222-0
* FLOAT CHAMBER O-RING
|
1 | Ask on WhatsApp |
| 4-19 |
922503-6414
* SCREW
|
4 | Ask on WhatsApp |
| 4-2 |
3B7-67152-0
CHOKE LEVER
|
1 | Ask on WhatsApp |
| 4-20 |
346-03231-0
* FLOAT
|
1 | Ask on WhatsApp |
| 4-21 |
346-03232-0
* FLOAT ARM PIN
|
1 | Ask on WhatsApp |
| 4-22 |
3B7-03240-0
* FLOAT VALVE
|
1 | Ask on WhatsApp |
| 4-23 |
344-03244-0
* CLIP
|
1 | Ask on WhatsApp |
| 4-24 |
3F3-03234-0
* SCREW
|
1 | Ask on WhatsApp |
| 4-25 |
3L9-03252-0
* MAIN NOZZLE
|
1 | Ask on WhatsApp |
| 4-26 |
3B7-03251-0
* MAIN JET (#150)
|
1 | Ask on WhatsApp |
| 4-27 |
3C7-03255-0
* SLOW JET (#75)
|
1 | Ask on WhatsApp |
| 4-28 |
346-03256-0
* RUBBER CAP
|
1 | Ask on WhatsApp |
| 4-29 |
346-03265-0
* STOP SCREW
|
1 | Ask on WhatsApp |
| 4-3 |
941403-1000
WAVE WASHER d=10
|
1 | Ask on WhatsApp |
| 4-30 |
346-03267-0
* SPRING
|
1 | Ask on WhatsApp |
| 4-31 |
346-03266-0
* PILOT SCREW
|
1 | Ask on WhatsApp |
| 4-32 |
353-03268-0
* SPRING
|
1 | Ask on WhatsApp |
| 4-33 |
345-03292-0
* DRAIN SCREW
|
1 | Ask on WhatsApp |
| 4-34 |
336-03293-0
* O-RING
|
1 | Ask on WhatsApp |
| 4-35 |
334-03242-0
* VALVE PIN
|
1 | Ask on WhatsApp |
| 4-36 |
3C7-03181-0
* CARBURETOR COVER
|
1 | Ask on WhatsApp |
| 4-37 |
3C7-03182-0
* CARBURETOR COVER GASKET
|
2 | Ask on WhatsApp |
| 4-38 |
3C7-03183-0
* CARBURETOR COVER GASKET
|
1 | Ask on WhatsApp |
| 4-39 |
3C7-03184-0
* COVER GASKET PLATE
|
1 | Ask on WhatsApp |
| 4-4 |
910103-0610
BOLT
|
1 | Ask on WhatsApp |
| 4-40 |
3C7-03185-0
* COVER GASKET PLATE
|
1 | Ask on WhatsApp |
| 4-41 |
3C7-03186-0
* SCREW
|
2 | Ask on WhatsApp |
| 4-42 |
930103-0600
NUT
|
6 | Ask on WhatsApp |
| 4-43 |
941303-0600
SPRING WASHER
|
6 | Ask on WhatsApp |
| 4-44 |
346-02011-1
CARBURETOR GASKET
|
3 | Ask on WhatsApp |
| 4-45 |
353-67191-1
CHOKE ROD
|
2 | Ask on WhatsApp |
| 4-46 |
345-05223-1
ROD SNAP 3.5-2
|
4 | Ask on WhatsApp |
| 4-47 |
3C7-03271-1
O-RING 1.5-2.5
|
1 | Ask on WhatsApp |
| 4-48 |
98AB-50-100
HOSE
|
2 | Ask on WhatsApp |
| 4-49 |
338-02215-0
CLIP φ10
|
4 | Ask on WhatsApp |
| 4-5 |
346-67115-0
WASHER 6.5-21-1
|
1 | Ask on WhatsApp |
| 4-50 |
353-63709-1
THROTTLE ROD
|
2 | Ask on WhatsApp |
| 4-51 |
3B7-05229-0
BALL JOINT CONNECTOR
|
1 | Ask on WhatsApp |
| 4-52 |
3B7-05243-0
BALL JOINT CONNECTOR
|
2 | Ask on WhatsApp |
| 4-53 |
930103-0500
NUT
|
4 | Ask on WhatsApp |
| 4-6 |
910103-0630
BOLT
|
1 | Ask on WhatsApp |
| 4-7 |
930103-0600
NUT
|
1 | Ask on WhatsApp |
| 4-8 |
3B7-63734-0
STOPPER DAMPER
|
1 | Ask on WhatsApp |
| 4-9 |
3B7-72015-0
CHOKE DECAL
|
1 | Ask on WhatsApp |
