Suzuki GSX-R1000K7_K8_E2(9900B-30239-012) Section 4 Parts Diagram
（B-5） CRANKCASE
33 catalog rows · 10 linked store rows
Suzuki GSX-R1000K7_K8_E2(9900B-30239-012) （B-5） CRANKCASE parts
Suzuki GSX-R1000K7_K8_E2(9900B-30239-012) section 4 covers （b-5） crankcase parts for this motorcycle catalog. The list includes CRANKCASE SET, ・PIN, ・BOLT（8X120）, ・BOLT, ・BOLT（9X95）, ・GASKET（5.8X13X1.2）, ・GASKET（8.2X14X1）, ・JET. Use the diagram reference numbers with the parts table to identify the correct item.
10 rows in this section are linked to store products with live price or availability. Confirm the exact model, serial range and year before ordering marine engine parts.

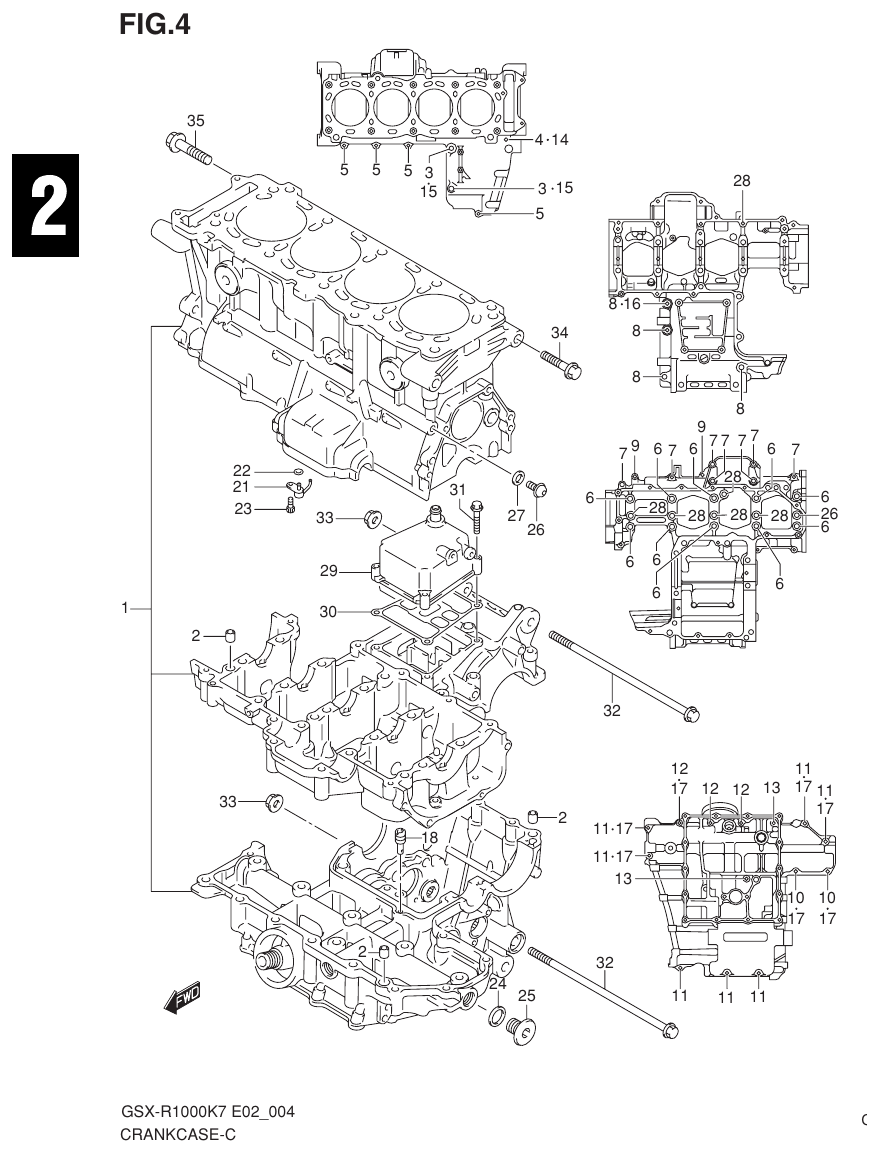

/images/fig-4-b-5-crankcase.png)
Parts list
Section 4
| Ref | Part No. / Description | Qty | Buy |
|---|---|---|---|
|
Ref
1
|
CRANKCASE SET
|
Qty 1 | |
|
Ref
2
|
・PIN
|
Qty 6 | |
|
Ref
3
|
・BOLT（8X120）
|
Qty 2 | |
|
Ref
4
|
・BOLT
|
Qty 1 | |
|
Ref
5
|
・BOLT
|
Qty 4 | |
|
Ref
6
|
・BOLT（9X95）
|
Qty 10 | |
|
Ref
7
|
・BOLT
|
Qty 7 | |
|
Ref
8
|
・BOLT
|
Qty 4 | |
|
Ref
9
|
・BOLT
|
Qty 2 | |
|
Ref
10
|
・BOLT
|
Qty 2 | |
|
Ref
11
|
・BOLT
|
Qty 7 | |
|
Ref
12
|
・BOLT
|
Qty 3 | |
|
Ref
13
|
・BOLT
|
Qty 2 | |
|
Ref
14
|
・GASKET（5.8X13X1.2）
|
Qty 1 | |
|
Ref
15
|
・GASKET（8.2X14X1）
|
Qty 2 | |
|
Ref
16
|
・GASKET（8.2X14X1）
|
Qty 1 | |
|
Ref
17
|
・GASKET（5.8X13X1.2）
|
Qty 7 | |
|
Ref
18
|
・JET
|
Qty 1 | |
|
Ref
21
|
JET，PISTON COOLING
|
Qty 4 | |
|
Ref
22
|
O RING（D:1.2，ID:4.0）
|
Qty 4 | |
|
Ref
23
|
BOLT，PISTON COOLING
|
Qty 4 | |
|
Ref
24
|
GASKET
|
Qty 4 | |
|
Ref
25
|
PLUG，OIL GALLERY
|
Qty 4 | |
|
Ref
26
|
PLUG，OIL GALLERY UPPER LH
|
Qty 1 | |
|
Ref
27
|
GASKET，OIL GALLERY LH
|
Qty 1 | |
|
Ref
28
|
O RING（D:1.9，ID:7.8）
|
Qty 7 | |
|
Ref
29
|
COVER，BREATHER
|
Qty 1 | |
|
Ref
30
|
GASKET，BREATHER COVER
|
Qty 1 | |
|
Ref
31
|
BOLT
|
Qty 4 | |
|
Ref
32
|
BOLT（10X215）
|
Qty 2 | |
|
Ref
33
|
NUT
|
Qty 2 | |
|
Ref
34
|
BOLT（10X45）
|
Qty 2 | |
|
Ref
35
|
BOLT（10X55）
|
Qty 2 |
