EF5200

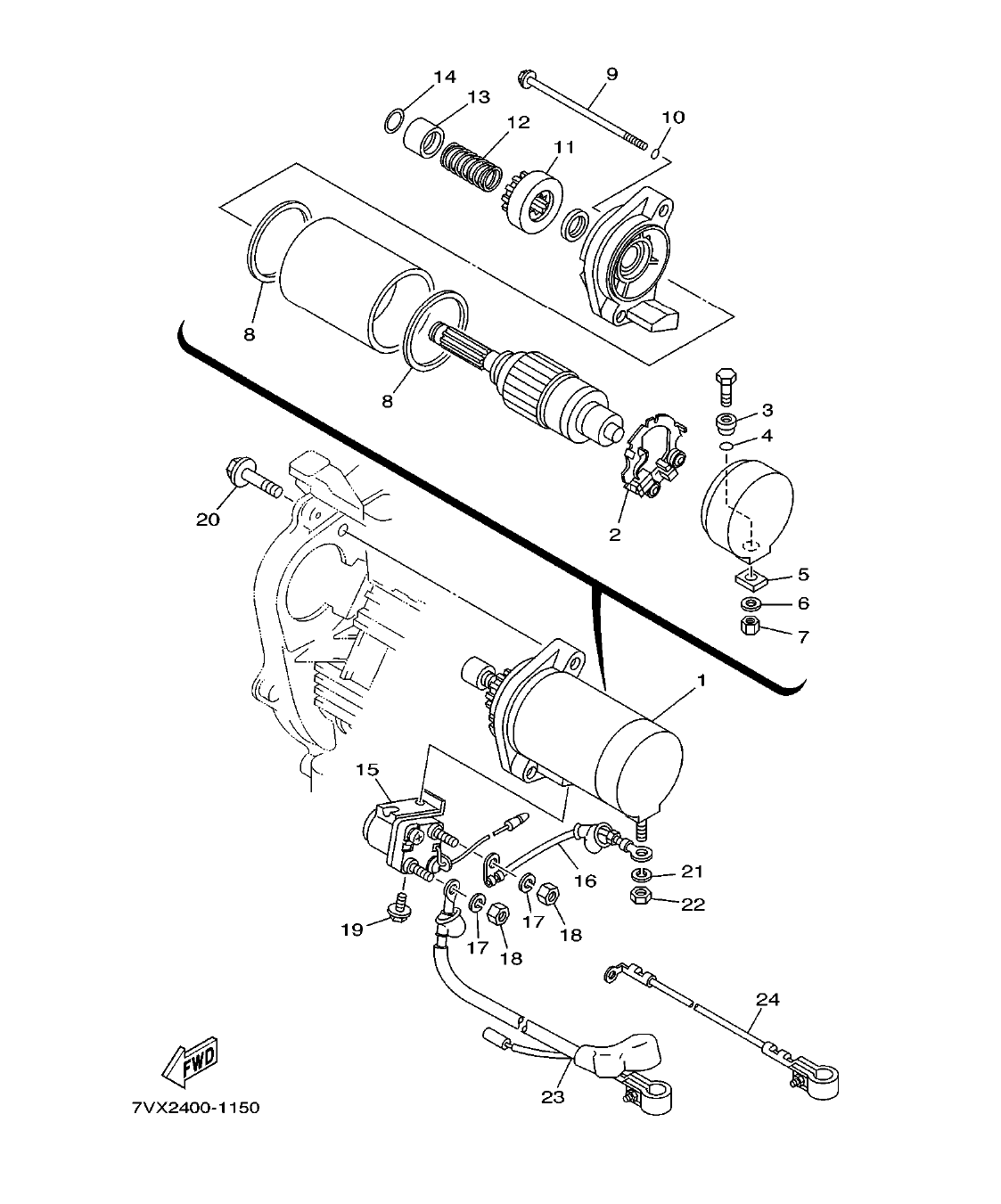

Section 15: STARTING MOTOR (FOR EL. STRAT MODEL) (v2)
Model code: 7VX4
Parts list
Section 15
| Ref | Part No. / Description | Qty | Buy |
|---|---|---|---|
| 1 |
7RH-81800-00
STARTING MOTOR ASSY
|
1 | |
| 2 |
7RH-81840-00
.BRUSH HOLDER ASSY
|
1 | |
| 3 |
7RH-8182G-00
.BUSH, TERMINAL
|
1 | |
| 4 |
93210-06001
.O-RING
|
1 | |
| 5 |
7RH-8181L-00
.WASHER, PLAIN
|
1 | |
| 6 |
92907-061A5
.WASHER
|
1 | |
| 7 |
95304-06700
.NUT
|
1 | |
| 8 |
7RH-81861-00
.GASKET
|
2 | |
| 9 |
7RH-81846-00
.SCREW
|
2 | |
| 10 |
93210-05098
.O-RING
|
2 | |
| 11 |
7RH-81807-00
.GEAR ASSY, STARTING MOTOR
|
1 | |
| 12 |
7KA-81858-00
.SPRING, RETURN
|
1 | |
| 13 |
7KA-81859-00
.STOPPER, PINION
|
1 | |
| 14 |
7KA-81833-00
.RING, STOP
|
1 | |
| 15 |
73A-81940-10
STARTER RELAY ASSY
|
1 | |
| 16 |
73A-81815-00
CORD, STARTER MOTOR
|
1 | |
| 17 |
92907-06100
WASHER, SPRING
|
2 | |
| 18 |
95307-06700
NUT
|
2 | |
| 19 |
95807-06016
BOLT, FLANGE
|
1 | |
| 20 |
95807-08035
BOLT, FLANGE
|
2 | |
| 21 |
92907-06100
WASHER, SPRING
|
1 | |
| 22 |
95307-06700
NUT
|
1 | |
| 23 |
73E-82115-01
WIRE, PLUS LEAD
|
1 | |
| 24 |
73E-82116-01
WIRE, MINUS LEAD
|
1 |
