Suzuki GSX-R1000K7_K8_E2(9900B-30239-012) Section 34 Parts Diagram
（E-6） WIRING HARNESS
36 catalog rows · 12 linked store rows
Section 34 — （E-6） WIRING HARNESS
GSX-R1000K7_K8_E2(9900B-30239-012)
100%
/images/fig-34-e-6-wiring-harness.png)

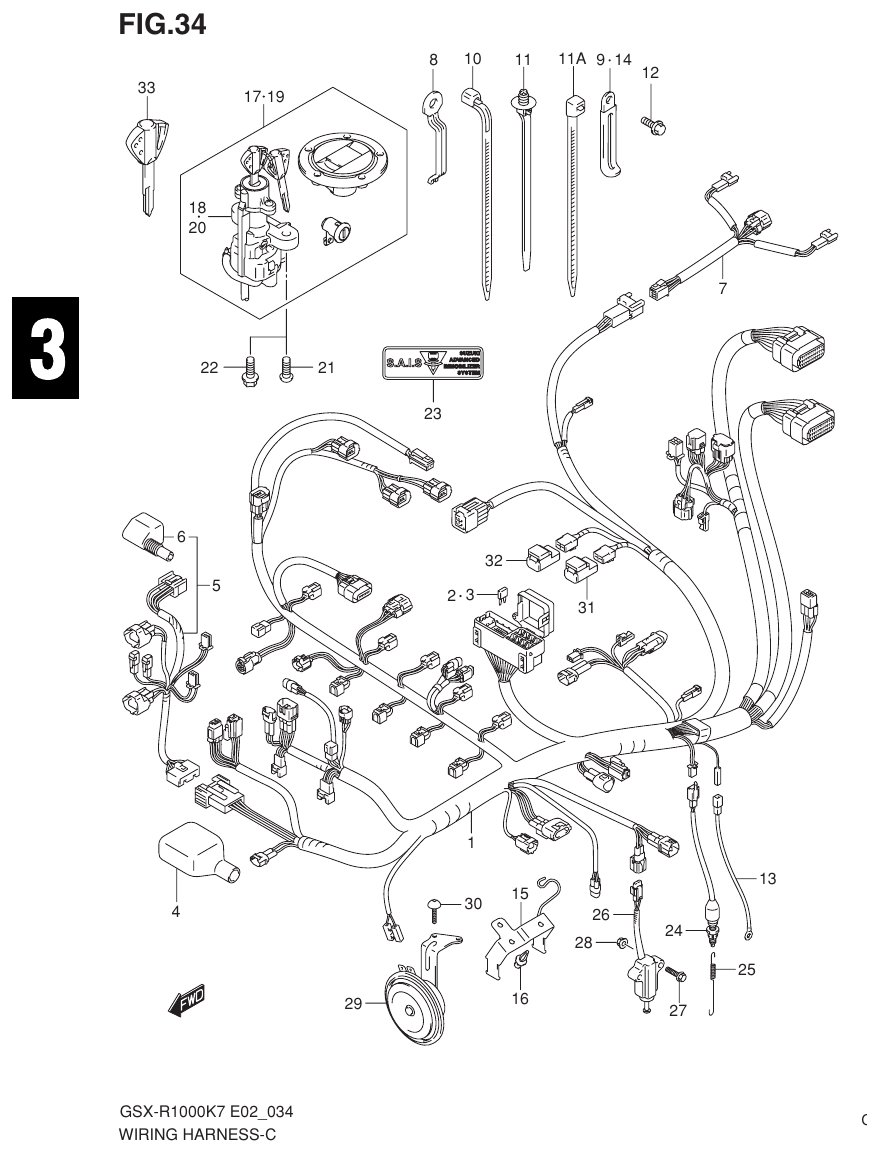

Diagram image
Open full size
Parts list
Section 34
| Ref | Part No. / Description | Qty | Buy |
|---|---|---|---|
| 2 |
09481-10501
・FUSE（10A）
|
4 | |
| 3 |
09481-15501
・FUSE（15A）
|
2 | |
| 4 |
36618-21H00
・COVER
|
1 | |
| 5 |
36620-21H00
HARNESS，WIRING NO.2
|
1 | |
| 6 |
36618-35F00
・COVER
|
1 | |
| 7 |
36855-21H00
WIRE，REAR COMB
|
1 | |
| 8 |
09403-06322
GUIDE
|
1 | |
| 9 |
09404-06429
CLAMP（L:45）
|
5 | |
| 11 |
09407-17403
CLAMP（L:170）
|
1 | |
| 12 |
01547-0612A
BOLT
|
1 | |
| 13 |
36851-35F00
WIRE，OIL PRESSURE SWITCH LEAD
|
1 | |
| 14 |
09404-06429
CLAMP，OIL PRESS LEAD（L:45）
|
1 | |
| 15 |
36744-21H00
BRACKET，FUSE
|
1 | |
| 16 |
01550-0612A
BOLT，BRACKET
|
2 | |
| 18 |
37100-41GA1
・LOCK ASSY，STEERING
←37100-41GA0
|
1 | |
| 19 |
37101-40820
LOCK SET
P37
|
1 | |
| 20 |
37100-41G10
・LOCK ASSY，STEERING
P37
|
1 | |
| 21 |
09139-08016
SCREW，STEERING LOCK（8X20）
E24，P37
|
2 | |
| 22 |
09119-08100
BOLT，STEERING LOCK（8X20）
E2，E19，E51
|
1 | |
| 23 |
37183-42F00
LABEL，IMMOBILIZER
E2，E19，E24，E51
|
1 | |
| 24 |
37740-45D00
SWITCH ASSY，STOP LAMP
|
1 | |
| 25 |
09443-06087
SPRING，BRAKE LAMP SWITCH
|
1 | |
| 26 |
37840-21H00
SWITCH ASSY，SIDE STAND
|
1 | |
| 27 |
09103-08357
BOLT，SIDE STAND（8X35）
|
1 | |
| 28 |
08316-1008B
NUT，SIDE STAND
|
1 | |
| 29 |
38500-21H00
HORN ASSY
|
1 | |
| 30 |
09139-06148
BOLT，HORN（6X20）
|
2 | |
| 31 |
38740-24X50
RELAY ASSY，FUEL PUMP
|
1 | |
| 32 |
38740-24X50
RELAY ASSY，FAN MOTOR
|
1 | |
| 33 |
37146-41G00
KEY，BLANK
OPT
|
1 | |
| 1-1 |
36610-21H10
HARNESS，WIRING NO.1
|
1 | |
| 1-2 |
36610-21H30
HARNESS，WIRING NO.1
P37
|
1 | |
| 10-1 |
09407-14403
CLAMP（L:125）
|
1 | |
| 10-2 |
09407-18402
CLAMP（L:165）
|
1 | |
| 17-1 |
37101-40812
LOCK SET
|
1 | |
| 17-2 |
37101-40850
LOCK SET
E51
|
1 |
