bf90av
Section E-21: STARTER MOTOR (v2)

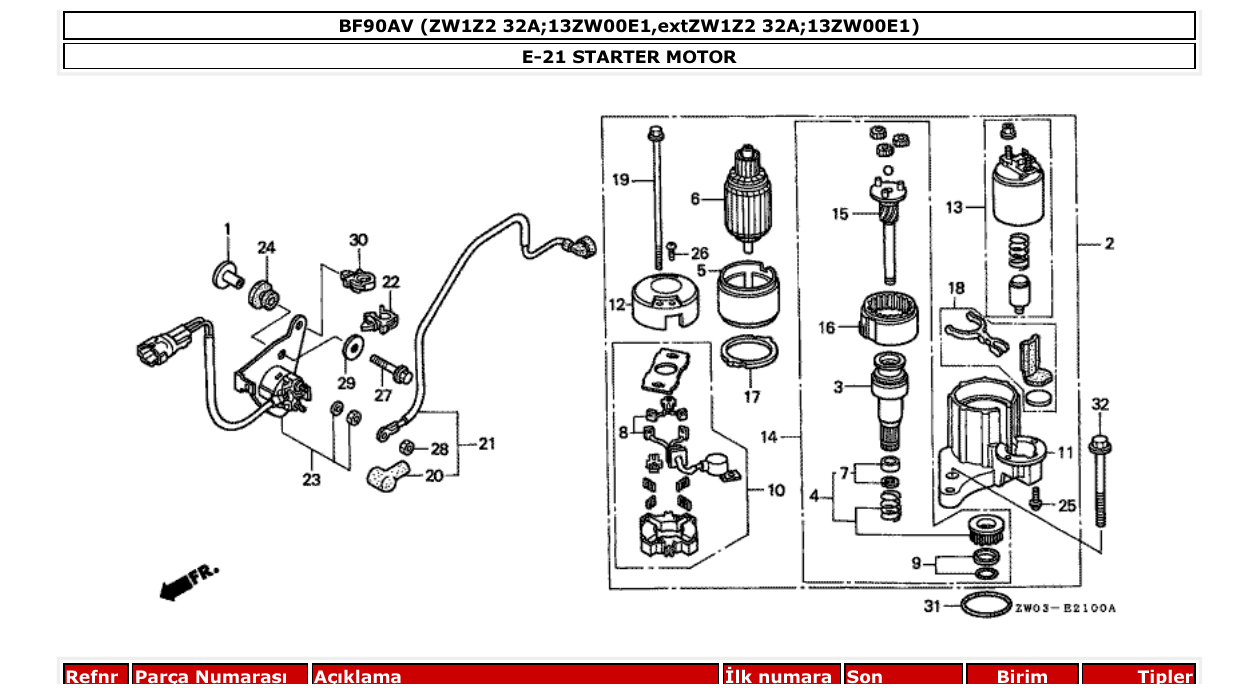

Diagram for section E-21: STARTER MOTOR.
| Ref | Part No. | Qty | Buy |
|---|---|---|---|
| 1 |
17612KR3600
COLLAR, FUEL TANK MOUNTING
|
2 | Ask on WhatsApp |
| 2 |
31200ZW1004
MOTOR ASSY., STARTER
|
1 | Ask on WhatsApp |
| 3 |
31207ZW1004
CLUTCH, OVERRUNNING
|
1 | Ask on WhatsApp |
| 4 |
31213ZW1004
GEAR SET, PINION
|
1 | Ask on WhatsApp |
| 5 |
31216ZW1004
YOKE COMP.
|
1 | Ask on WhatsApp |
| 6 |
31217ZW1004
ROTOR COMP.
|
1 | Ask on WhatsApp |
| 7 |
31225ZW1004
STOPPER SET, PINION
|
1 | Ask on WhatsApp |
| 8 |
31226ZW1004
BRUSH SET
|
1 | Ask on WhatsApp |
| 9 |
31229ZW1004
STOPPER SET, SLEEVE
|
1 | Ask on WhatsApp |
| 10 |
31231ZW1004
HOLDER COMP., BRUSH
|
1 | Ask on WhatsApp |
| 11 |
31235ZW1004
BRACKET, FR.
|
1 | Ask on WhatsApp |
| 12 |
31236ZW1004
BRACKET, RR.
|
1 | Ask on WhatsApp |
| 13 |
31240ZW1004
SWITCH ASSY., MAGNET
|
1 | Ask on WhatsApp |
| 14 |
31242ZW1004
SHAFT ASSY., CLUTCH
|
1 | Ask on WhatsApp |
| 15 |
31246ZW1004
SHAFT ASSY., GEAR
|
1 | Ask on WhatsApp |
| 16 |
31247ZW1004
GEAR ASSY., INTERNAL
|
1 | Ask on WhatsApp |
| 17 |
31249ZW1004
PACKING
|
1 | Ask on WhatsApp |
| 18 |
31250ZW1004
LEVER SET
|
1 | Ask on WhatsApp |
| 19 |
31261ZW1004
BOLT A, THROUGH
|
2 | Ask on WhatsApp |
| 20 |
32136659000
COVER, TERMINAL
|
1 | Ask on WhatsApp |
| 21 |
32402ZW1000
CORD, MAGNET SWITCH
|
1 | Ask on WhatsApp |
| 22 |
32660MJ6710
CLAMPER, CORD
|
1 | Ask on WhatsApp |
| 23 |
35850ZW1003
SWITCH ASSY., STARTER MAGNETIC
|
1 | Ask on WhatsApp |
| 24 |
84905459670
RUBBER A, NUMBER BRACKET CUSHION
|
2 | Ask on WhatsApp |
| 25 |
90106ZW1004
SCREW, PAN, 6X22 (SPECIAL)
|
2 | Ask on WhatsApp |
| 26 |
90107ZW1004
SCREW, PAN, 5X8
|
2 | Ask on WhatsApp |
| 27 |
90121ZV0000
BOLT, FLANGE, 6X25
|
2 | Ask on WhatsApp |
| 28 |
90203ZV5000
NUT, HEX., 6MM
|
1 | Ask on WhatsApp |
| 29 |
90402ZW1000
WASHER, PLAIN, 6MM
|
2 | Ask on WhatsApp |
| 30 |
90684ZA0601
CLIP, HARNESS
|
1 | Ask on WhatsApp |
| 31 |
91303ZW1003
O-RING, 54.4X3.1
|
1 | Ask on WhatsApp |
| 32 |
957011009002
BOLT, FLANGE, 10X90 BF90AV (ZW1Z2 32A;13ZW00E1,extZW1Z2 32A;13ZW00E1)
|
2 | Ask on WhatsApp |
