E15DMH ’03
Section 9: ELECTRICAL (v2)
Engine sections in this catalog

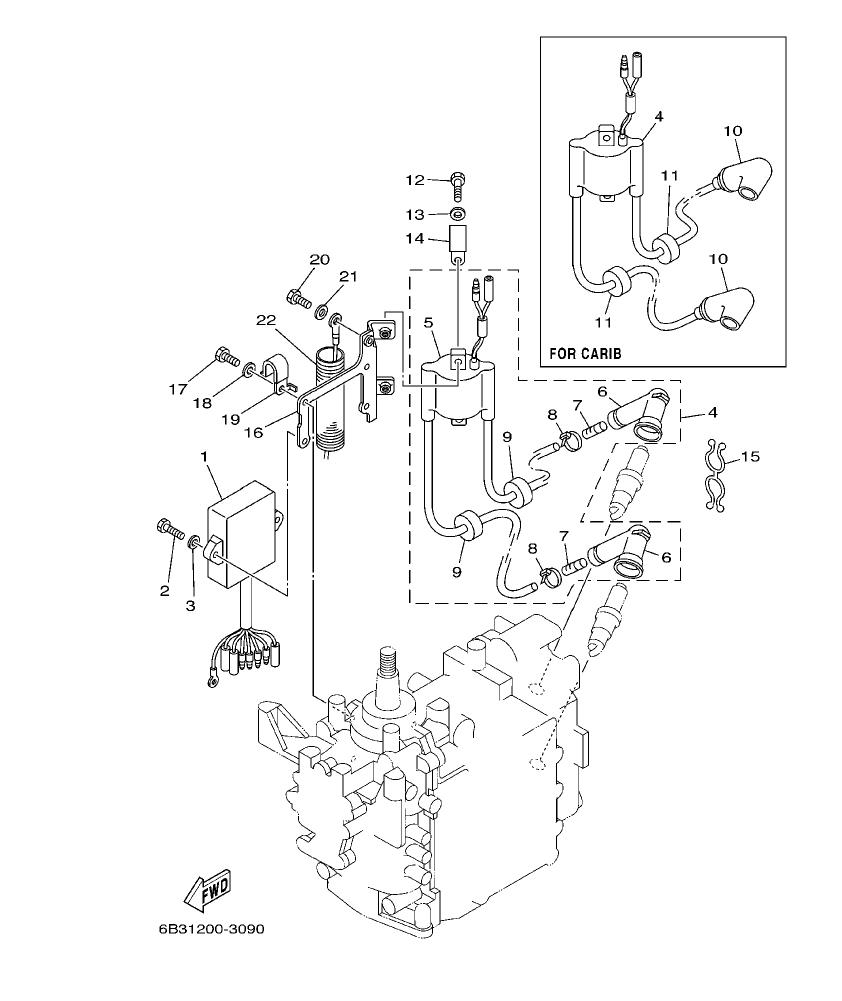

Diagram for section 9: ELECTRICAL.
| Ref | Part No. | Qty | Buy |
|---|---|---|---|
| 1 |
6B4-85540-00
C.D.I. UNIT ASSY
|
1 | Ask on WhatsApp |
| 1 |
6B4-85540-00
C.D.I. UNIT ASSY
|
1 | Ask on WhatsApp |
| 2 |
97095-06020
BOLT
|
1 | Ask on WhatsApp |
| 2 |
97095-06020
BOLT
|
1 | Ask on WhatsApp |
| 3 |
92995-06600
WASHER
|
1 | Ask on WhatsApp |
| 3 |
92995-06600
WASHER
|
1 | Ask on WhatsApp |
| 4 |
6B4-85530-00
IGNITION COIL ASSY
|
1 | Ask on WhatsApp |
| 4 |
6B4-85530-00
IGNITION COIL ASSY
|
1 | Ask on WhatsApp |
| 5 |
6B4-85570-00
.IGNITION COIL ASSY
|
1 | Ask on WhatsApp |
| 5 |
6B4-85570-00
.IGNITION COIL ASSY
|
1 | Ask on WhatsApp |
| 6 |
62E-82371-11
.CAP, PLUG
|
2 | Ask on WhatsApp |
| 6 |
62E-82371-11
.CAP, PLUG
|
2 | Ask on WhatsApp |
| 6 |
6B4-85570-00
IGNITION COIL ASSY
|
1 | Ask on WhatsApp |
| 6 |
6B4-85570-00
IGNITION COIL ASSY
|
1 | Ask on WhatsApp |
| 7 |
62E-8231X-00
.TERMINAL 1
|
2 | Ask on WhatsApp |
| 7 |
62E-8231X-00
.TERMINAL 1
|
2 | Ask on WhatsApp |
| 8 |
90465-11M10
.CLAMP
|
2 | Ask on WhatsApp |
| 8 |
90465-11M10
.CLAMP
|
2 | Ask on WhatsApp |
| 9 |
90480-25161
.GROMMET
|
2 | Ask on WhatsApp |
| 9 |
90480-25161
.GROMMET
|
2 | Ask on WhatsApp |
| 10 |
6E3-82370-21
PLUG CAP ASSY
|
2 | Ask on WhatsApp |
| 10 |
6E3-82370-21
PLUG CAP ASSY
|
2 | Ask on WhatsApp |
| 11 |
90480-25161
GROMMET
|
2 | Ask on WhatsApp |
| 11 |
90480-25161
GROMMET
|
2 | Ask on WhatsApp |
| 12 |
97095-06016
BOLT
|
2 | Ask on WhatsApp |
| 12 |
97095-06016
BOLT
|
2 | Ask on WhatsApp |
| 13 |
92995-06600
WASHER
|
2 | Ask on WhatsApp |
| 13 |
92995-06600
WASHER
|
2 | Ask on WhatsApp |
| 14 |
90465-06M90
CLAMP
|
1 | Ask on WhatsApp |
| 14 |
90465-06M90
CLAMP
|
1 | Ask on WhatsApp |
| 15 |
90464-08M02
CLAMP
|
1 | Ask on WhatsApp |
| 15 |
90464-08M02
CLAMP
|
1 | Ask on WhatsApp |
| 16 |
6B4-82316-00
BRACKET, IGNITION COIL
|
1 | Ask on WhatsApp |
| 16 |
6B4-82316-00
BRACKET, IGNITION COIL
|
1 | Ask on WhatsApp |
| 17 |
97095-06014
BOLT
|
2 | Ask on WhatsApp |
| 17 |
97095-06014
BOLT
|
2 | Ask on WhatsApp |
| 18 |
92995-06600
WASHER
|
2 | Ask on WhatsApp |
| 18 |
92995-06600
WASHER
|
2 | Ask on WhatsApp |
| 19 |
90465-08M99
CLAMP
|
1 | Ask on WhatsApp |
| 19 |
90465-08M99
CLAMP
|
1 | Ask on WhatsApp |
| 20 |
97095-06010
BOLT
|
1 | Ask on WhatsApp |
| 20 |
97095-06010
BOLT
|
1 | Ask on WhatsApp |
| 21 |
92995-06600
WASHER
|
1 | Ask on WhatsApp |
| 21 |
92995-06600
WASHER
|
1 | Ask on WhatsApp |
| 22 |
6N7-83557-00
TUBE
|
1 | Ask on WhatsApp |
| 22 |
6N7-83557-00
TUBE
|
1 | Ask on WhatsApp |
