VX700-E

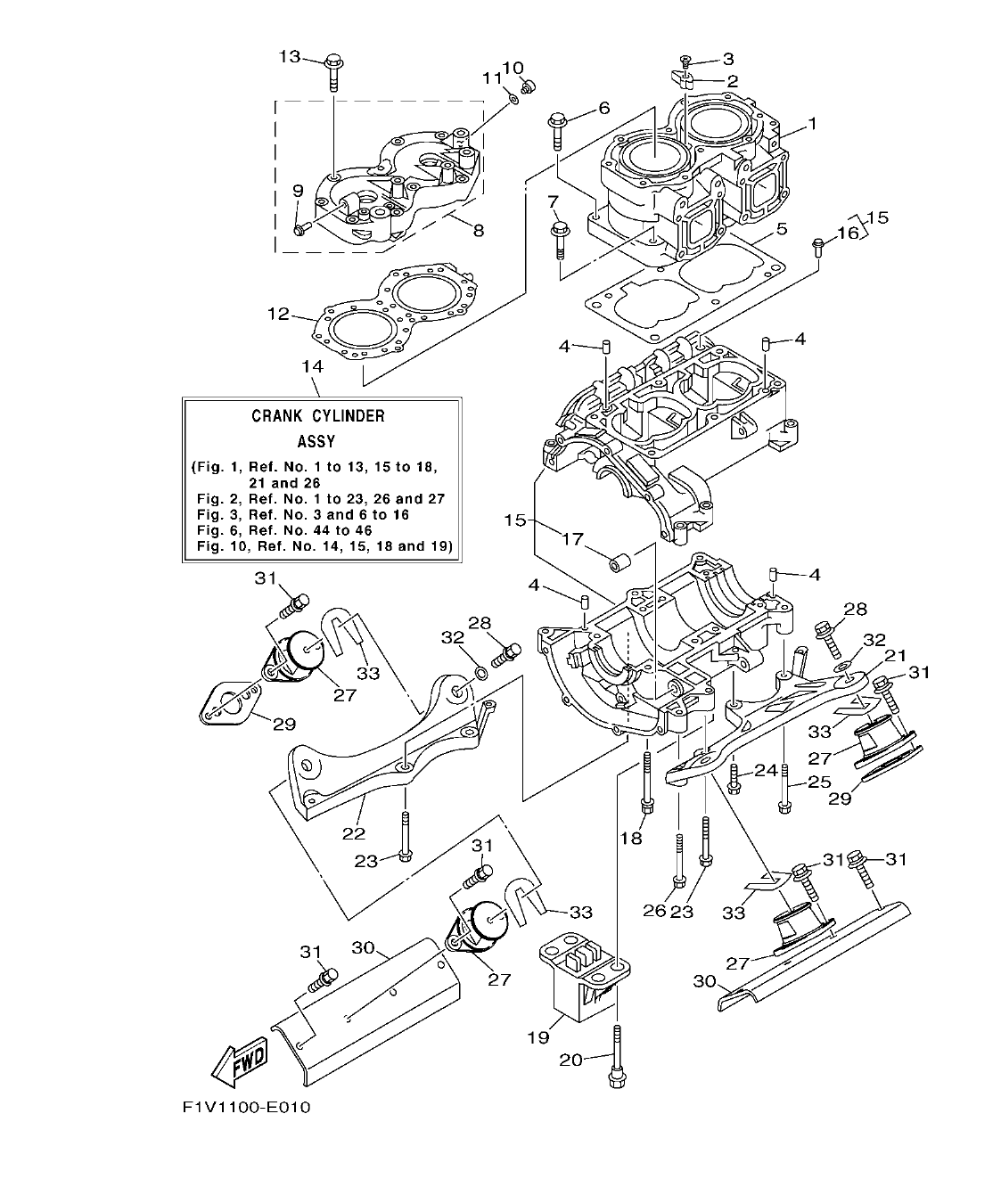

Section 1: CYLINDER & CRANKCASE (v2)
Model code: F1V1
Parts list
Section 1
| Ref | Part No. / Description | Qty | Buy |
|---|---|---|---|
| 1 |
62T-11311-00-8S
CYLINDER 1
|
1 | |
| 2 |
6E5-11325-00
ANODE
|
1 | |
| 3 |
98780-04015
SCREW, FLAT HEAD
|
1 | |
| 4 |
93606-12019
PIN, DOWEL
|
4 | |
| 5 |
6M6-11351-A2
GASKET, CYLINDER
|
1 | |
| 6 |
90119-10M56
BOLT, WITH WASHER
|
4 | |
| 7 |
90119-10M07
BOLT, WITH WASHER
|
2 | |
| 8 |
62T-11111-00-8S
HEAD, CYLINDER 1
|
1 | |
| 9 |
6K8-51129-00
.NIPPLE
|
1 | |
| 10 |
90340-08M04
PLUG, STRAIGHT SCREW
|
1 | |
| 11 |
90430-08020
GASKET
|
1 | |
| 12 |
62T-11181-00
GASKET, CYLINDER HEAD 1
|
1 | |
| 13 |
90119-08M96
BOLT, WITH WASHER
|
10 | |
| 14 |
62T-W0090-03-8S
CRANK CYLINDER ASSY
|
1 | |
| 15 |
62T-15100-00-8S
CRANKCASE ASSY
|
1 | |
| 16 |
62T-14251-10
.NIPPLE
|
1 | |
| 17 |
90380-12M29
.BUSH, SOLID
|
1 | |
| 18 |
90119-08M55
BOLT, WITH WASHER
|
4 | |
| 19 |
61L-44532-00
STOPPER, UPPER MOUNT
|
1 | |
| 20 |
90109-08M56
BOLT
|
4 |
9.68 AED
Check price & stock on WhatsApp
|
| 21 |
6R7-21415-01-94
BRACKET, FRONT UPPER 1
|
1 | |
| 22 |
6R7-21425-01-94
BRACKET, REAR UPPER 1
|
1 | |
| 23 |
90119-10M02
BOLT, WITH WASHER
|
4 | |
| 24 |
90119-10M00
BOLT, WITH WASHER
|
1 | |
| 25 |
90119-10M03
BOLT, WITH WASHER
|
1 | |
| 26 |
90119-10M01
BOLT, WITH WASHER
|
1 | |
| 27 |
62E-44517-A0-8P
MOUNT RUBBER
|
4 | |
| 28 |
90119-089UR
BOLT, WITH WASHER
|
4 | |
| 29 |
F1V-U721B-01
SPACER,ENGINE MOUNT
|
2 | |
| 30 |
F1V-U146H-00
SPACER, BRKT.
|
2 | |
| 31 |
90119-08823
BOLT, WITH WASHER
|
12 | |
| 32 |
90201-099U3
WASHER, PLATE
|
4 | |
| 33 |
EU0-U7354-00-01
SHIM (T=0.1)
UR
|
4 | |
| 33 |
EU0-U7354-00-03
SHIM (T=0.3)
UR
|
4 | |
| 33 |
EU0-U7354-00-05
SHIM (T=0.5)
UR
|
4 | |
| 33 |
EU0-U7354-00-10
SHIM (T=1.0)
UR
|
4 | |
| 33 |
EU0-U7354-00-20
SHIM (T=2.0)
UR
|
4 |
