VX700-E

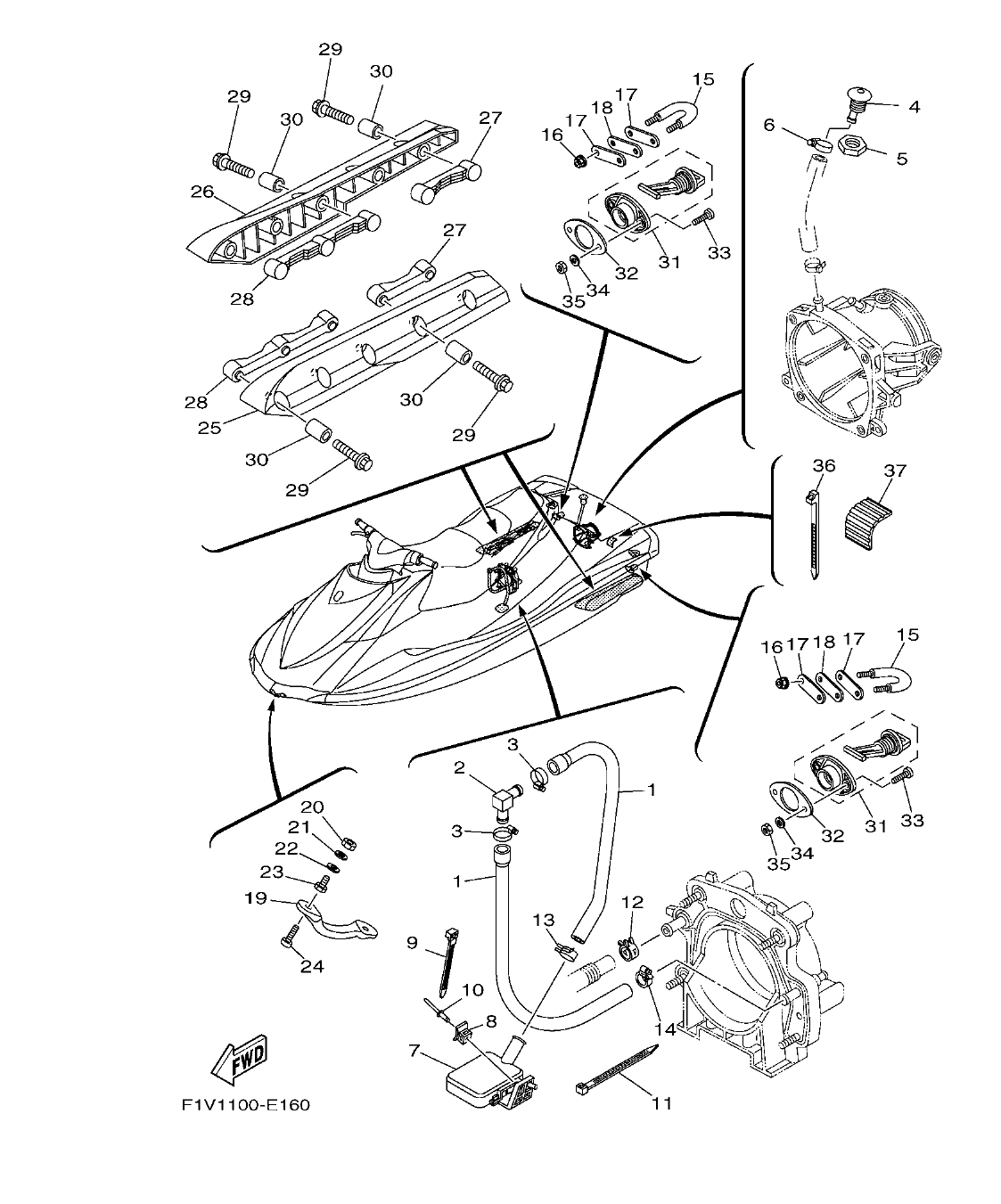

Section 16: HULL & DECK (v2)
Model code: F1V1
Parts list
Section 16
| Ref | Part No. / Description | Qty | Buy |
|---|---|---|---|
| 1 |
90445-20805
HOSE (L710)
|
2 | |
| 2 |
61X-51162-00
JOINT, HOSE
|
1 | |
| 3 |
90601-118UF
BAND, HOSE 18
|
2 | |
| 4 |
FN8-6269B-00
SPOUT
|
1 | |
| 5 |
EU0-61652-00
NUT
|
1 | |
| 6 |
90601-118UF
BAND, HOSE 18
|
1 | |
| 7 |
F1B-U761D-02
STRAINER, BILGE
|
1 | |
| 8 |
90600-917U4
CLAMP COMP.
|
1 | |
| 9 |
90464-32801
CLAMP
|
1 | |
| 10 |
90267-489U8
RIVET, BLIND
|
1 | |
| 11 |
90601-200U1
BAND
|
1 | |
| 12 |
90601-118UF
BAND, HOSE 18
|
1 | |
| 13 |
90467-200A0
CLIP
|
1 | |
| 14 |
90467-210A0
CLIP
|
1 | |
| 15 |
GP7-61628-00
STERN EYE
|
2 | |
| 16 |
9572R-08300
NUT, FLANGE
|
4 | |
| 17 |
GP7-U4953-10
PLATE A
|
4 | |
| 18 |
F1B-U1653-01
PACKING
|
2 | |
| 19 |
F0X-61624-00
BOWEYE 1
|
1 | |
| 20 |
99780-12600
NUT.HEX.(COARS)
|
2 | |
| 21 |
92990-12200
WASHER, PLAIN
|
2 | |
| 22 |
F0X-61637-00
WASHER
|
2 | |
| 23 |
F0X-61652-00
NUT (BOLT/NUT)
|
2 | |
| 24 |
90110-06040
BOLT, HEXAGON SOCKET HEAD
|
2 | |
| 25 |
F1S-U883N-01
STABILIZER LH
BL
|
1 | |
| 26 |
F1S-U883P-01
STABILIZER RH
BL
|
1 | |
| 27 |
F1F-U883T-02
BRACKET,STABILIZER
|
2 | |
| 28 |
F1B-U883T-02
BRACKET,STABILIZER
|
2 | |
| 29 |
90105-08860
BOLT, FLANGE
|
10 | |
| 30 |
F1K-U8169-00
SPACER
|
10 | |
| 31 |
F1S-U2280-00
DRAIN PLUG ASSY.
|
2 | |
| 32 |
F1S-U2285-00
PACKING, DRAIN
|
2 | |
| 33 |
9788R-05025
SCREW, PAN HEAD
|
4 | |
| 34 |
9299R-05200
WASHER
|
4 | |
| 35 |
9572R-05300
NUT, FLANGE
|
4 | |
| 36 |
90464-40825
CLAMP
|
2 | |
| 37 |
F1K-U759C-00
MAT 2
|
1 |
