YZF-R1

Section 11: INTAKE 2 (v2)

Model code: 4C88
Section 11 β€” INTAKE 2
YZF-R1
100%

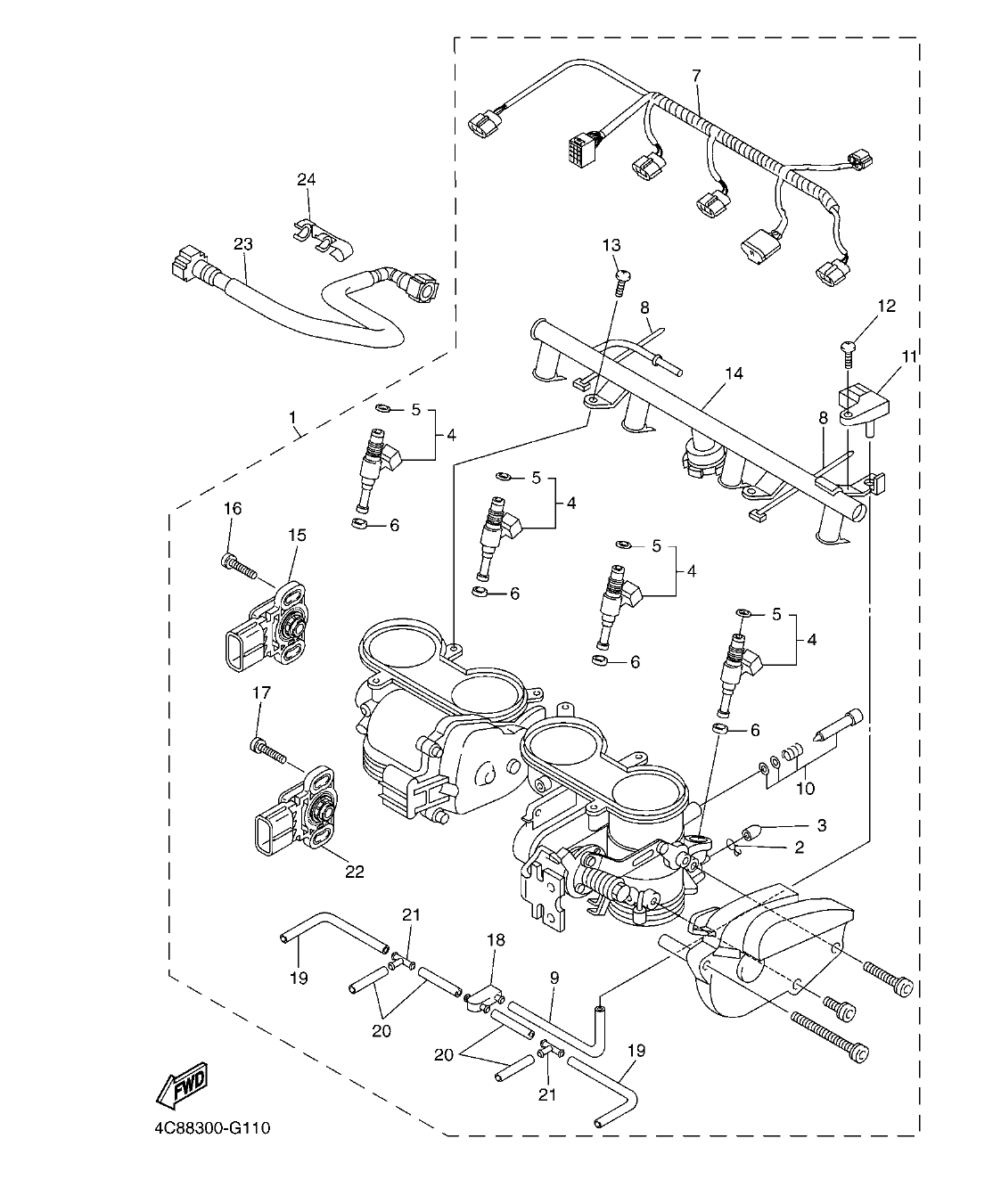

YZF-R1 – section 11 INTAKE 2 parts diagram
Diagram image Open full size
Parts list
Section 11
Ref Part No. / Description Qty Buy
1
4C8-13750-20
THROTTLE BODY ASSY
1
2
8A7-14139-00
.CLIP, PIPE
4
3
895-14169-00
.CAP
4
4
4C8-13761-00
.INJECTOR
4
418.62 AED
πŸ”“ Unlock Discounts
Stock 1 (Ask)
5
5PS-14147-00
..O-RING
1
6
8FP-13556-00
.GASKET, MANIFOLD
4
15.64 AED
πŸ”“ Unlock Discounts
Stock 9
7
4C8-82386-00
.EXTENSION, WIRE HARNESS
1
8
4KM-14137-00
.CLIP
2
9
5JW-14987-00
.HOSE
1
10
2C0-14105-00
.PILOT SCREW SET
4
11
2C0-82380-00
.SENSOR, PRESSURE
1
12
2C0-14216-00
.SCREW
1
13
98502-06012
.SCREW, PAN HEAD
2
14
4C8-13930-00
.PIPE INLET ASSEMBLY
1
15
13S-85885-00
.THROTTLE SENSOR ASSY
1
16
8CC-14216-10
.SCREW
2
17
5FL-14216-00
.SCREW
2
18
3XV-14251-00
.NIPPLE
1
19
5FL-14349-10
.PIPE
2
20
5JW-14396-00
.PIPE
4
21
68V-24376-00
.PIPE, JOINT 1
2
22
13S-85884-00
.ACCELERATOR SENSOR ASSY
1
23
4C8-13971-00
PIPE, FUEL 1
1
24
90464-16005
CLAMP
1
