FX1100-F

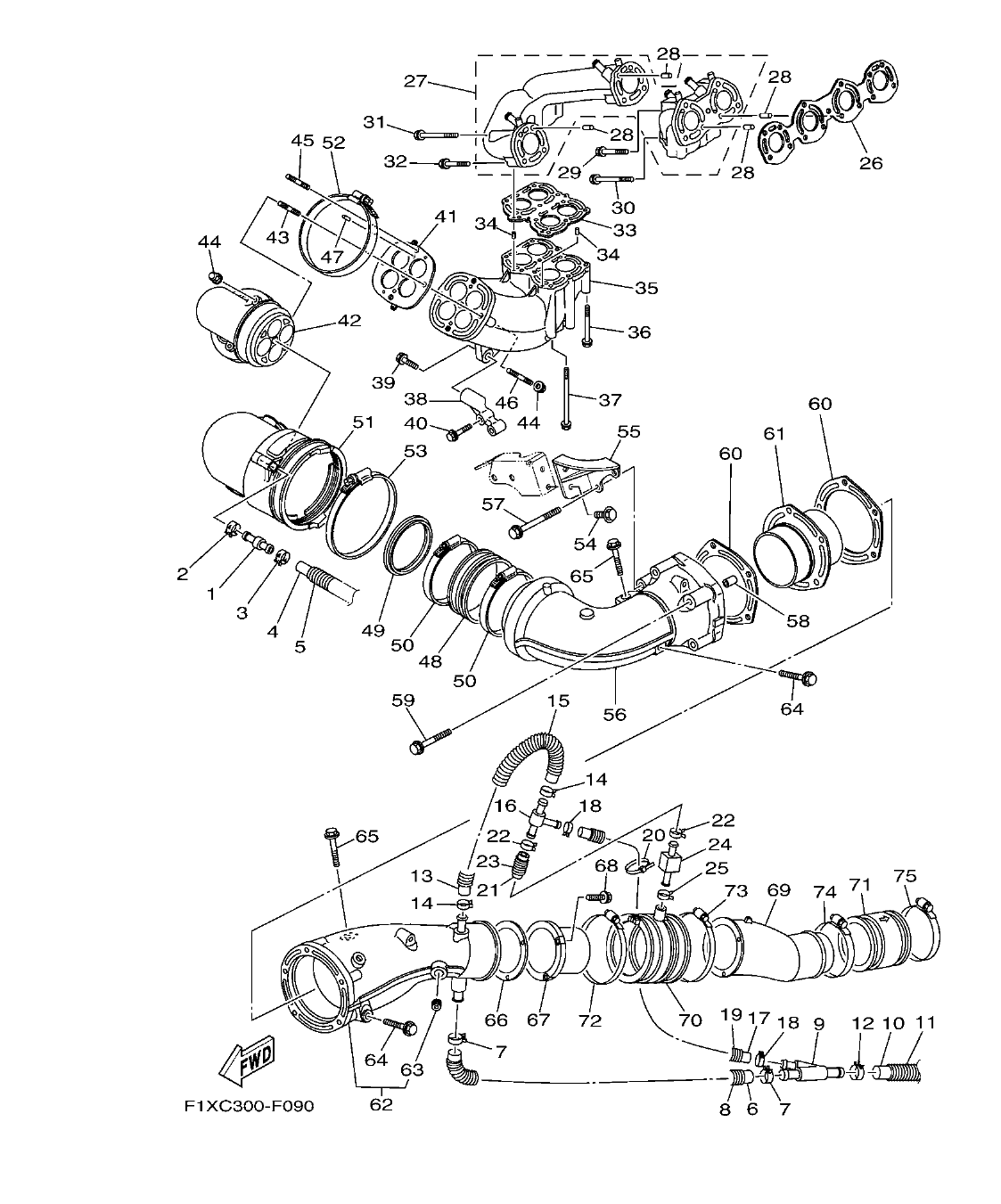

Section 9: EXHAUST 1 (v2)
Model code: F1XF
Parts list
Section 9
| Ref | Part No. / Description | Qty | Buy |
|---|---|---|---|
| 1 |
60E-12594-00
JOINT, HOSE 4
|
1 | |
| 2 |
90467-120A0
CLIP
|
1 | |
| 3 |
90467-130A0
CLIP
|
1 | |
| 4 |
90445-14M06
HOSE (L630)
|
1 | |
| 5 |
90446-20M65
HOSE (L445)
|
1 | |
| 6 |
6AA-1244G-00
HOSE, 4
|
1 | |
| 7 |
90467-200A0
CLIP
|
2 | |
| 8 |
90447-22011
TUBE (L170)
|
1 | |
| 9 |
60E-12581-00
JOINT, HOSE 1
|
1 | |
| 10 |
90445-20005
HOSE (L650)
|
1 | |
| 11 |
90446-27MF2
HOSE (L550)
|
1 | |
| 12 |
90467-200A0
CLIP
|
1 | |
| 13 |
6AA-1244H-00
HOSE 5
|
1 | |
| 14 |
90467-200A0
CLIP
|
2 | |
| 15 |
90447-22010
TUBE (L280)
|
1 | |
| 16 |
60E-12584-00
JOINT, HOSE 3
|
1 | |
| 17 |
6AA-1244J-00
HOSE 6
|
1 | |
| 18 |
90467-160A0
CLIP
|
2 | |
| 19 |
90447-19010
TUBE (L285)
|
1 | |
| 20 |
90465-13M18
CLAMP
|
1 | |
| 21 |
90445-19004
HOSE (L70)
|
1 | |
| 22 |
90467-200A0
CLIP
|
2 | |
| 23 |
90447-22009
TUBE (L30)
|
1 | |
| 24 |
6AA-1247A-00-94
JOINT 2
|
1 | |
| 25 |
90467-160A0
CLIP
|
1 | |
| 26 |
60E-14613-01
GASKET, EXHAUST PIPE
|
1 |
108.01 AED
Check price & stock on WhatsApp
|
| 27 |
60E-14610-00-94
EXHAUST PIPE ASSY 1
|
1 | |
| 28 |
93608-16M16
PIN, DOWEL
|
4 | |
| 29 |
90119-08029
BOLT, WITH WASHER
|
1 | |
| 30 |
90119-08034
BOLT, WITH WASHER
|
4 | |
| 31 |
90119-08029
BOLT, WITH WASHER
|
4 | |
| 32 |
90119-08M62
BOLT, WITH WASHER
|
2 | |
| 33 |
60E-14739-02
GASKET, MUFFLER DAMPER 1
|
1 | |
| 34 |
93606-12019
PIN, DOWEL
|
2 | |
| 35 |
60E-14631-00-94
PIPE, EXHAUST 3
|
1 | |
| 36 |
90119-08036
BOLT, WITH WASHER
|
4 | |
| 37 |
90119-08031
BOLT, WITH WASHER
|
6 | |
| 38 |
60E-14771-00-94
STAY, MUFFLER 1
|
1 | |
| 39 |
90119-10013
BOLT, WITH WASHER
|
1 | |
| 40 |
90119-08043
BOLT, WITH WASHER
|
2 | |
| 41 |
60E-14749-02
GASKET, MUFFLER DAMPER 2
|
1 |
88.64 AED
Check price & stock on WhatsApp
|
| 42 |
60E-14712-02-94
RING, JOINT
|
1 | |
| 43 |
90116-10016
BOLT, STUD
|
1 | |
| 44 |
90179-10M35
NUT
|
5 | |
| 45 |
90116-10017
BOLT, STUD
|
3 | |
| 46 |
90116-10018
BOLT, STUD
|
1 | |
| 47 |
93606-12019
PIN, DOWEL
|
2 | |
| 48 |
60E-14625-00
JOINT, EXHAUST 2
|
1 | |
| 49 |
60E-14642-00
SEAL, EXHAUST
|
1 | |
| 50 |
90450-99M06
HOSE CLAMP ASSY
|
2 | |
| 51 |
60E-14615-00
JOINT, EXHAUST 1
|
1 | |
| 52 |
90450-99M16
HOSE CLAMP ASSY
|
1 | |
| 53 |
90450-99M18
HOSE CLAMP ASSY
|
1 | |
| 54 |
90119-08032
BOLT, WITH WASHER
|
2 | |
| 55 |
6AA-14771-00
STAY, MUFFLER 1
|
1 | |
| 56 |
6AA-14721-00-94
MUFFLER 2
|
1 | |
| 57 |
6AA-14651-00
BOLT
|
2 | |
| 58 |
99530-12016
PIN, DOWEL
|
2 | |
| 59 |
90119-08021
BOLT, WITH WASHER
|
3 | |
| 60 |
6AA-41124-00
GASKET, EXHAUST OUTER COVER
|
2 | |
| 61 |
6AA-14740-00
CATALYST ASSY.
|
1 | |
| 62 |
6AA-41123-00-94
OUTER COVER, EXHAUST
|
1 | |
| 63 |
90344-54004
.PLUG, TAPER SCREW
|
1 | |
| 64 |
90119-10031
BOLT, WITH WASHER
|
2 | |
| 65 |
90119-10032
BOLT, WITH WASHER
|
2 | |
| 66 |
60E-14623-00
GASKET, EXHAUST PIPE
|
1 |
10.43 AED
Check price & stock on WhatsApp
|
| 67 |
60E-14784-10-94
PIPE, TAIL
|
1 | |
| 68 |
95023-06016
BOLT
|
3 | |
| 69 |
6AA-14752-00-94
PIPE, OUTLET
|
1 | |
| 70 |
60E-1475E-00
PIPE 2
|
1 | |
| 71 |
6B6-1475F-00
PIPE 3
|
1 | |
| 72 |
90450-99M06
HOSE CLAMP ASSY
|
1 | |
| 73 |
90450-99M06
HOSE CLAMP ASSY
|
1 | |
| 74 |
90460-90M11
CLAMP, HOSE
|
1 | |
| 75 |
90460-90M11
CLAMP, HOSE
|
1 |
