FX1100-F

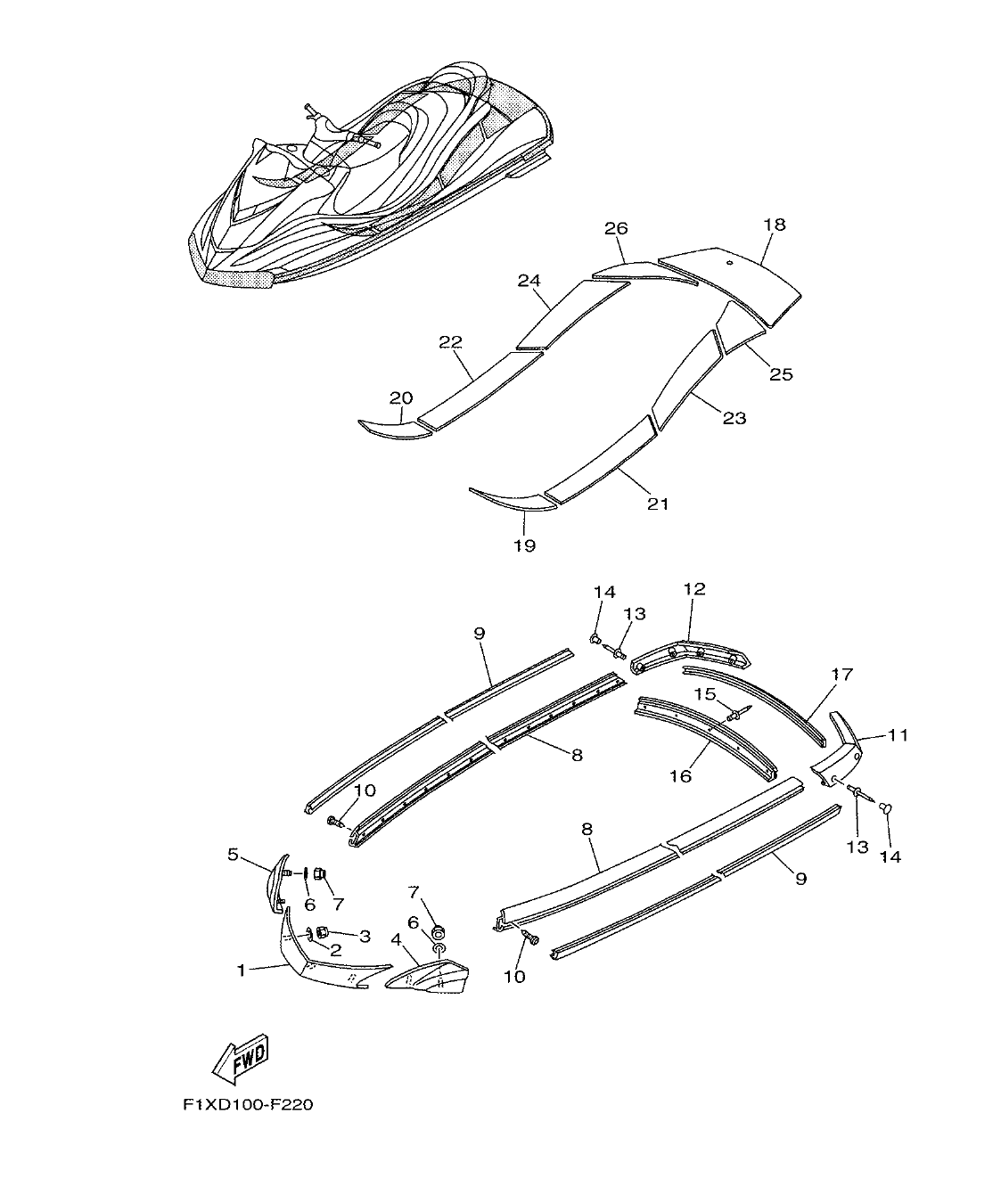

Section 22: GUNWALE & MAT (v2)
Model code: F1XF
Parts list
Section 22
| Ref | Part No. / Description | Qty | Buy |
|---|---|---|---|
| 1 |
F1S-U2501-10
BOW GUNWALE COMP.
DARK GRAY SOLID D
|
1 | |
| 2 |
9299R-06200
WASHER
|
3 | |
| 3 |
9572R-06300
NUT, NYLON
|
3 | |
| 4 |
F1S-U252E-10
JOINT, GUNWALE LH
DARK GRAY SOLID D
|
1 | |
| 5 |
F1S-U252F-10
JOINT, GUNWALE RH
DARK GRAY SOLID D
|
1 | |
| 6 |
9299R-06200
WASHER
|
4 | |
| 7 |
9572R-06300
NUT, NYLON
|
4 | |
| 8 |
F1B-U2512-00
GUNWALE, SIDE 2 LIGHT SILVER
|
1 | |
| 9 |
F1B-U2519-10
INNER,GUNWALE
YAMAHA BLACK
|
2 | |
| 10 |
90169-059U1
SCREW,TAPPING
|
36 | |
| 11 |
F1B-U251D-02
GUNWALE, STERN 1
GRAY
|
1 | |
| 12 |
F1B-U251E-02
GUNWALE, STERN 2
GRAY
|
1 | |
| 13 |
90267-489UT
RIVET, BLIND
|
8 | |
| 14 |
F0D-U352E-10
PLUG, MUSHROOM
YAMAHA BLACK
|
8 | |
| 15 |
90267-489US
RIVET, BLIND
|
5 | |
| 16 |
F1B-U252C-00
COVER, GUNWALE 1
SOLID GREY C
|
1 | |
| 17 |
F1B-U252D-10
COVER, GUNWALE 2
YAMAHA BLACK
|
1 | |
| 18 |
F1S-U3581-11
MAT, UPPER
DARK GRAY
|
1 | |
| 19 |
F1S-U351H-21
MAT, STEP 1
DARK GRAY
|
1 | |
| 20 |
F1S-U351J-21
MAT, STEP 2
DARK GRAY
|
1 | |
| 21 |
F1S-U351K-11
MAT, STEP 3
DARK GRAY
|
1 | |
| 22 |
F1S-U351M-11
MAT, STEP 4
DARK GRAY
|
1 | |
| 23 |
F1S-U351N-11
MAT, STEP 5
DARK GRAY
|
1 | |
| 24 |
F1S-U351P-11
MAT, STEP 6
DARK GRAY
|
1 | |
| 25 |
F1S-U351R-11
MAT, STEP 7
DARK GRAY
|
1 | |
| 26 |
F1S-U351S-11
MAT, STEP 8
DARK GRAY
|
1 |
