FX1100-F

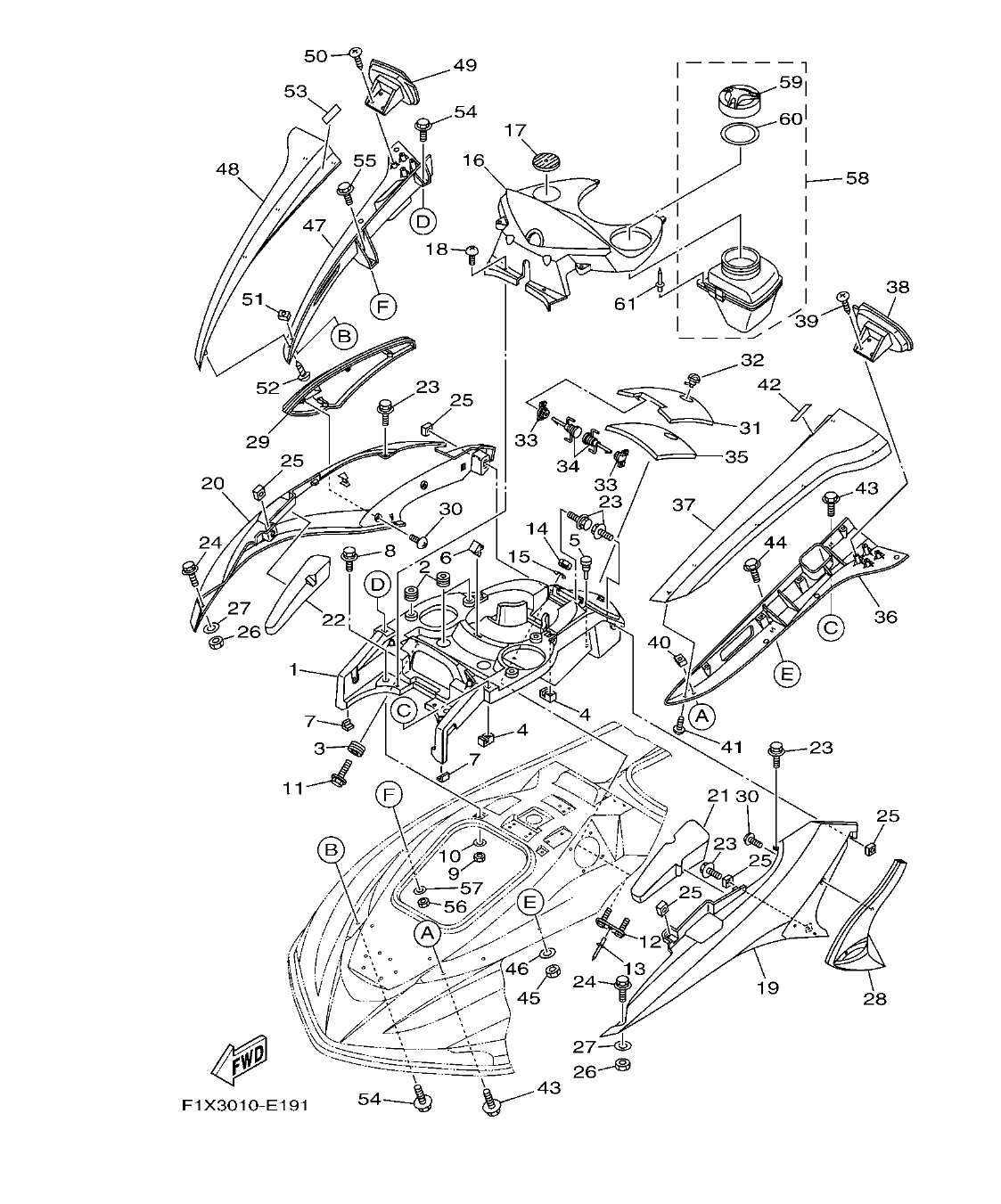

Section 19: ENGINE HATCH 1 (v2)
Model code: F1XF
Parts list
Section 19
| Ref | Part No. / Description | Qty | Buy |
|---|---|---|---|
| 1 |
F1X-U550A-00
CENTER COVER COMP.
|
1 | |
| 2 |
F1X-U828E-01
DAMPER 1
|
6 | |
| 3 |
90480-19800
GROMMET
|
4 | |
| 4 |
F1X-U517E-01
NUT
|
4 | |
| 5 |
90605-502U2
PLUG
|
1 | |
| 6 |
F1K-U266C-00
PACKING 4
|
1 | |
| 7 |
F1B-U5115-00
TRIM,HATCH 1
|
2 | |
| 8 |
90119-06880
BOLT, WITH WASHER
|
2 | |
| 9 |
9572R-06300
NUT, NYLON
|
2 | |
| 10 |
9299R-06200
WASHER
|
2 | |
| 11 |
90119-05803
BOLT, WITH WASHER
|
4 | |
| 12 |
F1X-U5372-00
BRACKET
|
1 | |
| 13 |
90267-489U1
RIVET,BLIND
|
1 | |
| 14 |
9572R-06300
NUT, NYLON
|
2 | |
| 15 |
9299R-06200
WASHER
|
2 | |
| 16 |
F1X-U8262-20-P1
COVER METER
LNMP
|
1 | |
| 17 |
F1X-U3844-01
MAT
|
1 | |
| 18 |
90149-05903
SCREW
|
4 | |
| 19 |
F1X-U377B-50-P0
COVER,SIDE 1
BMG
|
1 | |
| 20 |
F1X-U377C-50-P0
COVER,SIDE 2
BMG
|
1 | |
| 21 |
F1X-U377H-01
INNER, COVER SIDE 1
|
1 | |
| 22 |
F1X-U377J-01
INNER, COVER SIDE 2
|
1 | |
| 23 |
90119-06880
BOLT, WITH WASHER
|
8 | |
| 24 |
90119-06880
BOLT, WITH WASHER
|
2 | |
| 25 |
F1X-U517E-01
NUT
|
6 | |
| 26 |
9572R-06300
NUT, NYLON
|
2 | |
| 27 |
9299R-06200
WASHER
|
2 | |
| 28 |
F1X-U377F-00
ORNAMENT, SIDE LH
|
1 | |
| 29 |
F1X-U377G-00
ORNAMENT, SIDE RH
|
1 | |
| 30 |
90149-05903
SCREW
|
4 | |
| 31 |
F1X-U517H-00
LID HATCH
|
1 | |
| 32 |
F1X-62875-00
LOCK
|
1 | |
| 33 |
F1B-60210-00
GEAR ASSY
|
2 | |
| 34 |
F1B-6517R-00
PIN, HINGE
|
2 | |
| 35 |
F1X-U519D-01
PACKING CASE
|
1 | |
| 36 |
F1X-U596K-20-P0
COVER, MIRROR LOWER
LNMP
|
1 | |
| 37 |
F1X-U596H-20-P0
COVER, MIRROR UPPER
LNMP
|
1 | |
| 38 |
F1X-U596B-10
MIRROR LH
|
1 | |
| 39 |
90149-05903
SCREW
|
4 | |
| 40 |
F1X-U517E-01
NUT
|
1 | |
| 41 |
90149-05903
SCREW
|
6 | |
| 42 |
F1K-U266B-00
PACKING 3
|
1 |
8.10 AED
Check price & stock on WhatsApp
|
| 43 |
90119-06880
BOLT, WITH WASHER
|
2 | |
| 44 |
90119-06880
BOLT, WITH WASHER
|
1 | |
| 45 |
9572R-06300
NUT, NYLON
|
1 | |
| 46 |
9299R-06200
WASHER
|
1 | |
| 47 |
F1X-U596L-20-P0
COVER, MIRROR LOWER
LNMP
|
1 | |
| 48 |
F1X-U596J-20-P0
COVER, MIRROR UPPER
LNMP
|
1 | |
| 49 |
F1X-U596C-10
MIRROR RH
|
1 | |
| 50 |
90149-05903
SCREW
|
4 | |
| 51 |
F1X-U517E-01
NUT
|
1 | |
| 52 |
90149-05903
SCREW
|
6 | |
| 53 |
F1K-U266B-00
PACKING 3
|
1 |
8.10 AED
Check price & stock on WhatsApp
|
| 54 |
90119-06880
BOLT, WITH WASHER
|
2 | |
| 55 |
90119-06880
BOLT, WITH WASHER
|
1 | |
| 56 |
9572R-06300
NUT, NYLON
|
1 | |
| 57 |
9299R-06200
WASHER
|
1 | |
| 58 |
F1X-U591A-02
CASE,ASSY 1
|
1 | |
| 59 |
F1X-U591C-01
.CAP,CASE
|
1 | |
| 60 |
F1X-U591D-02
.PACKING,CASE
|
1 | |
| 61 |
90267-489UP
RIVET, BLIND
|
2 |
