FL250HET'21
Section 13: FUEL INJECTION PUMP 1 BOMBA DE INYECTOR 1 (v2)
Model code: 6FK5
Section 13 β FUEL INJECTION PUMP 1 BOMBA DE INYECTOR 1
FL250HET'21
100%

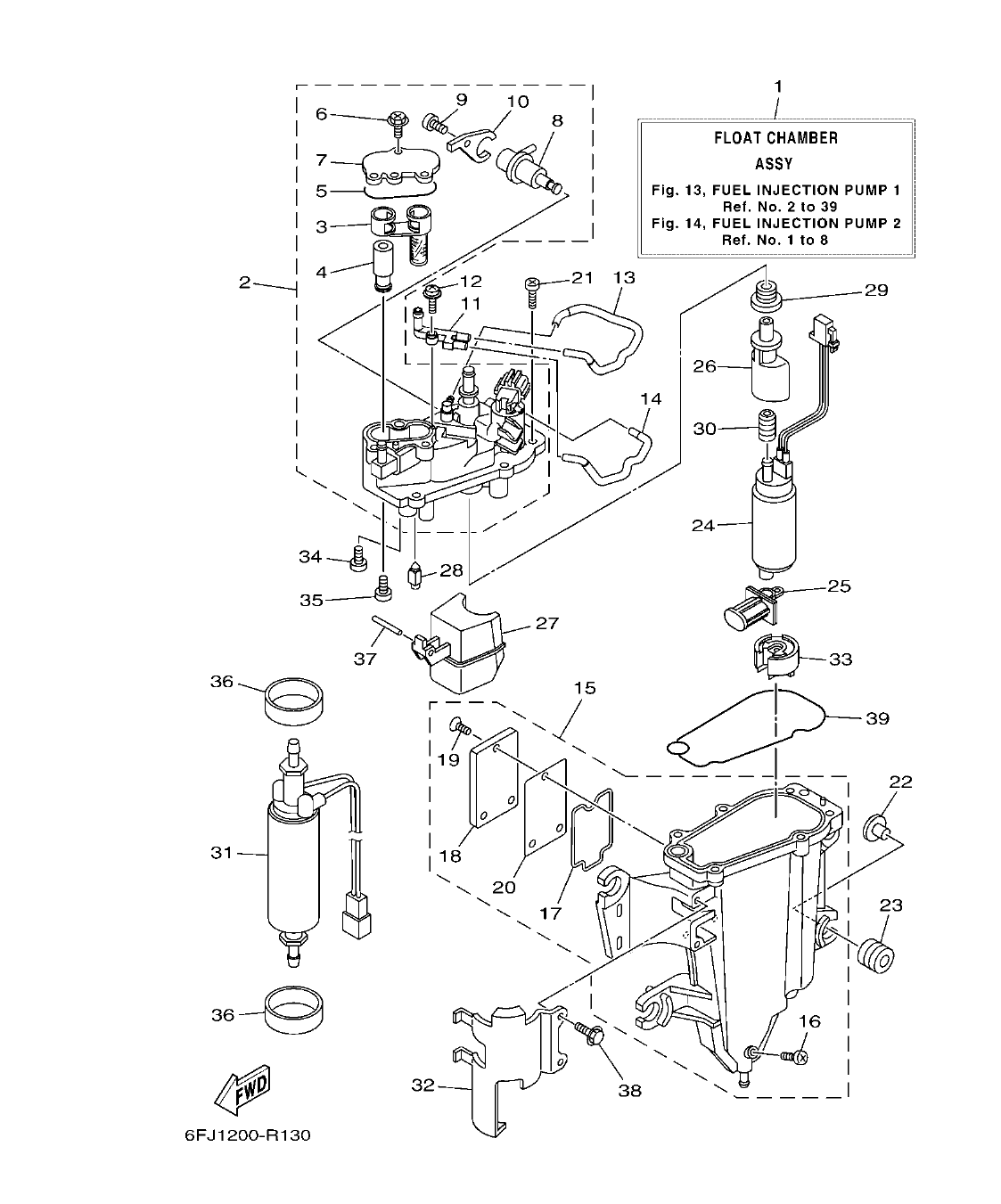

Diagram image
Open full size
Parts list
Section 13
| Ref | Part No. / Description | Qty | Buy |
|---|---|---|---|
| 1 |
6P2-14180-53
FLOAT CHAMBER ASSY 1
|
1 | |
| 2 |
6AW-14182-11
COVER, FLOAT CHAMBER 1
|
1 | |
| 3 |
6CB-24501-01
.FILTER, FUEL 1
|
1 | |
| 4 |
6CB-24460-00
.RELIEF VALVE ASSY 1
|
1 | |
| 5 |
6CB-13016-00
.O-RING 1
|
1 | |
| 6 |
6CB-14216-00
.SCREW 3
|
3 | |
| 7 |
6CB-24217-00
.COVER 1
|
1 | |
| 8 |
6CB-13906-01
.REGULATOR, PRESSURE 1
|
1 | |
| 9 |
6CB-14564-00
.SCREW 1
|
1 | |
| 10 |
6CB-14146-00
.PLATE 1
|
1 | |
| 11 |
68V-24379-10
PIPE, JOINT 4 1
|
1 | |
| 12 |
68V-14216-00
SCREW 1
|
1 | |
| 13 |
68V-1475H-00
PIPE 5 1
|
1 | |
| 14 |
68V-1475J-00
PIPE 6 1
|
1 | |
| 15 |
6AW-14181-11
BODY, FLOAT CHAMBER 1 1
|
1 | |
| 16 |
6P2-14191-00
.PLUG, DRAIN 1
|
1 | |
| 17 |
6CB-14239-00
.SEAL 1
|
1 | |
| 18 |
6CB-24452-10
.COVER 1
|
1 | |
| 19 |
6CB-14429-01
.SCREW 3
|
3 | |
| 20 |
6CB-24482-00
.GASKET 1 1
|
1 | |
| 21 |
63P-14567-00
SCREW 6
|
6 | |
| 22 |
63P-13716-00
COLLAR 4
|
4 | |
| 23 |
6CB-13593-00
DAMPER 4
|
4 | |
| 24 |
6P2-13907-21
FUEL PUMP COMP. 1
|
1 | |
| 25 |
63P-13915-00
FILTER 1
|
1 | |
| 26 |
6AW-13132-00
JOINT 1
|
1 | |
| 27 |
6CB-14985-00
FLOAT 1
|
1 | |
| 28 |
6CB-14546-00
VALVE, NEEDLE 1
|
1 | |
| 29 |
6CB-1447B-00
BUSH 1 1
|
1 | |
| 30 |
6AW-13781-00
DAMPER, PUMP 1
|
1 | |
| 31 |
6CB-24410-01
FUEL PUMP ASSY 1
|
1 | |
| 32 |
6AW-24491-10
BRACKET, FUEL PUMP 1
|
1 | |
| 33 |
6AW-13784-00
COVER, PUMP 1
|
1 |
1,291.62 AED
Check price & stock on WhatsApp
|
| 34 |
4SV-24453-00
SCREW 1
|
1 | |
| 35 |
98507-04008
SCREW, PAN HEAD 1
|
1 | |
| 36 |
6CB-24492-00
BUSH, FUEL PUMP 2
|
2 | |
| 37 |
6P2-14386-00
PIN, FLOAT 1
|
1 | |
| 38 |
6CB-24592-00
BOLT 2
|
2 | |
| 39 |
6CB-14984-00
GASKET, FLOAT CHAMBER 1
|
1 |
