FL250HET'21
Section 41: REMOTE CONTROL ASSY 3 CONTROL REMOTO COMPL 3 (v2)
Model code: 6FK5
Section 41 β REMOTE CONTROL ASSY 3 CONTROL REMOTO COMPL 3
FL250HET'21
100%

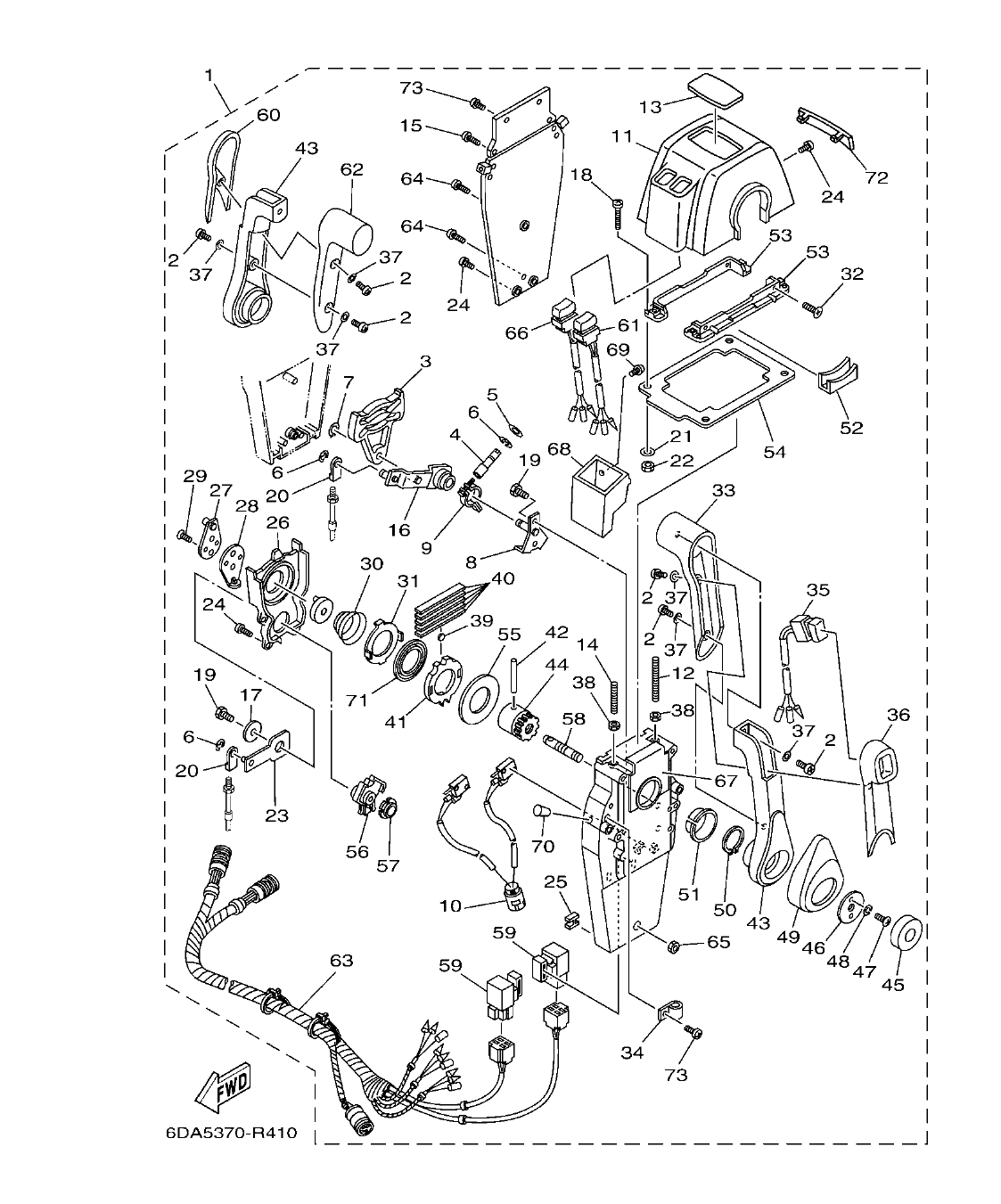

Diagram image
Open full size
Parts list
Section 41
| Ref | Part No. / Description | Qty | Buy |
|---|---|---|---|
| 1 |
704-48207-R1
REMOTE CONTROL ASSY
AP EXCEPT FOR NME WITH PT/T SW.
|
1 | |
| 2 |
704-48129-11
.SCREW
|
6 | |
| 3 |
EL8-48251-00
.PLATE, CAM
|
2 | |
| 4 |
704-48265-00
.SHAFT, FRICTION
|
2 | |
| 5 |
701-48246-00
.SPACER
|
2 | |
| 6 |
93430-06024
.CIRCLIP
|
8 | |
| 7 |
EL8-48259-00
.CIRCLIP
|
2 | |
| 8 |
704-48262-00
.SHAFT, THROTTLE
|
2 | |
| 9 |
704-48264-00
.THROTTLE, FRICTION
|
2 | |
| 10 |
704-82540-30
.NEUTRAL SWITCH ASSY
|
1 | |
| 11 |
704-48119-60
.COVER
|
1 | |
| 12 |
EL8-48281-00
.SCREW
|
2 | |
| 13 |
704-48215-70
.GRAPHIC
|
1 | |
| 14 |
704-48281-00
.SCREW
|
2 | |
| 15 |
97890-05025
.SCREW, PAN HEAD
|
4 | |
| 16 |
704-48261-00
.ARM, THROTTLE
|
2 | |
| 17 |
EL8-48191-00
.WASHER
|
2 | |
| 18 |
704-48283-00
.SCREW
|
4 | |
| 19 |
97380-06018
.BOLT
|
6 | |
| 20 |
703-48345-01
.CABLE END, REMOTE CONTROL
|
4 | |
| 21 |
704-48287-00
.WASHER
|
4 | |
| 22 |
95380-05600
.NUT
|
4 | |
| 23 |
704-48271-00
.ARM, SHIFT
|
2 | |
| 24 |
EL8-48127-00
.SCREW
|
18 | |
| 25 |
703-48358-01
.ANCHOR, CABLE
|
2 | |
| 26 |
704-48231-00
.HOUSING, GEAR
|
2 | |
| 27 |
EL8-48241-00
.ARM, DRIVE
|
2 | |
| 28 |
EL8-48254-00
.STOPPER, THROTTLE ADJUSTING
|
2 | |
| 29 |
92780-06020
.SCREW, FLAT HEAD
|
4 | |
| 30 |
EL8-48244-00
.SPRING, FREE ACCEL.
|
2 | |
| 31 |
EL8-48245-00
.PLATE, LOCK
|
2 | |
| 32 |
98780-05018
.SCREW, FLAT HEAD
|
4 | |
| 33 |
704-48222-30
.GRIP, CONTROL LEVER
|
2 | |
| 34 |
704-82594-00
.CLAMP
|
1 | |
| 35 |
704-82563-70
.TRIM & TILT SWITCH ASSY
|
1 |
382.24 AED
Check price & stock on WhatsApp
|
| 36 |
704-48229-30
.GRIP, CONTROL LEVER
|
1 | |
| 37 |
92990-05300
.WASHER, INTERNAL TOOTH
|
6 | |
| 38 |
95380-06600
.NUT, HEXAGON
|
4 | |
| 39 |
701-48248-00
.ROLLER, FREE ACCEL.
|
2 | |
| 40 |
704-48238-00
.SPRING, DETENT
|
10 | |
| 41 |
704-48232-P1
.GEAR
|
2 | |
| 42 |
EL8-48164-00
.PIN
|
2 | |
| 43 |
704-48221-R0
.LEVER, CONTROL
|
2 | |
| 44 |
704-48242-10
.SHAFT, DRIVE
|
2 | |
| 45 |
704-48225-R0
.COVER
|
2 | |
| 46 |
704-48192-00
.WASHER
|
2 | |
| 47 |
97890-06018
.SCREW, PAN HEAD
|
4 | |
| 48 |
92990-06300
.WASHER, INTERNAL TOOTH
|
4 | |
| 49 |
704-48224-R0
.COVER, CONTROL LEVER
|
2 | |
| 50 |
EL8-48279-00
.CIRCLIP
|
2 | |
| 51 |
704-48234-00
.BUSHING
|
2 | |
| 52 |
704-48219-R0
.COVER, LEAD
|
2 | |
| 53 |
704-48144-20
.PLATE, STOPPER
|
2 | |
| 54 |
704-48176-10
.GROMMET
|
1 | |
| 55 |
704-48192-P0
.WASHER
|
2 | |
| 56 |
704-48233-00
.GEAR
|
2 | |
| 57 |
704-48235-00
.BUSHING
|
2 | |
| 58 |
704-48153-00
.SHAFT, FREE ACCEL.
|
2 | |
| 59 |
704-81950-10
.RELAY ASSY
|
2 | |
| 60 |
704-48229-20
.GRIP, CONTROL LEVER
|
1 | |
| 61 |
704-82563-80
.TRIM & TILT SWITCH ASSY
|
1 |
363.50 AED
Check price & stock on WhatsApp
|
| 62 |
704-48222-20
.GRIP, CONTROL LEVER
|
1 | |
| 63 |
704-82590-10
.WIRE HARNESS ASSY
|
1 | |
| 64 |
704-48128-00
.SCREW
|
3 | |
| 65 |
704-48156-00
.NUT
|
1 | |
| 66 |
704-82563-90
.TRIM & TILT SWITCH ASSY
|
1 |
283.05 AED
Check price & stock on WhatsApp
|
| 67 |
704-48284-P0
.GROMMET
|
2 | |
| 68 |
704-48285-20
.GROMMET
|
1 | |
| 69 |
704-48129-60
.SCREW
|
2 | |
| 70 |
704-48166-00
.PLUG
|
2 | |
| 71 |
704-48178-00
.PLATE, SHIFT
|
2 | |
| 72 |
704-48167-30
.PLUG
|
1 | |
| 73 |
97890-05016
.SCREW, PAN HEAD
|
5 |
