F70LA
Section 20: BOTTOM COWLING 1 (v2)
Engine sections in this catalog
TOP COWLING
FUEL INJECTION PUMP 2
OIL PUMP
FUEL 1
FUEL 2
GENERATOR
ELECTRICAL 1
ELECTRICAL 2
ELECTRICAL 3
ELECTRICAL 4
STARTING MOTOR
CYLINDER & CRANKCASE 1
BOTTOM COWLING 1
BOTTOM COWLING 2
CONTROL
BRACKET 1
BRACKET 2
POWER TRIM & TILT ASSY 1
POWER TRIM & TILT ASSY 2
UPPER CASING
OIL PAN
LOWER CASING & DRIVE 1
CRANKSHAFT & PISTON
LOWER CASING & DRIVE 2
STEERING GUIDE
OPTIONAL PARTS 1
OPTIONAL PARTS 2
OPTIONAL PARTS 3
OPTIONAL PARTS 4
OPTIONAL PARTS 5
REPAIR KIT 1
REPAIR KIT 2
CYLINDER & CRANKCASE 2
VALVE
INTAKE 1
INTAKE 2
INTAKE 3
FUEL INJECTION PUMP 1

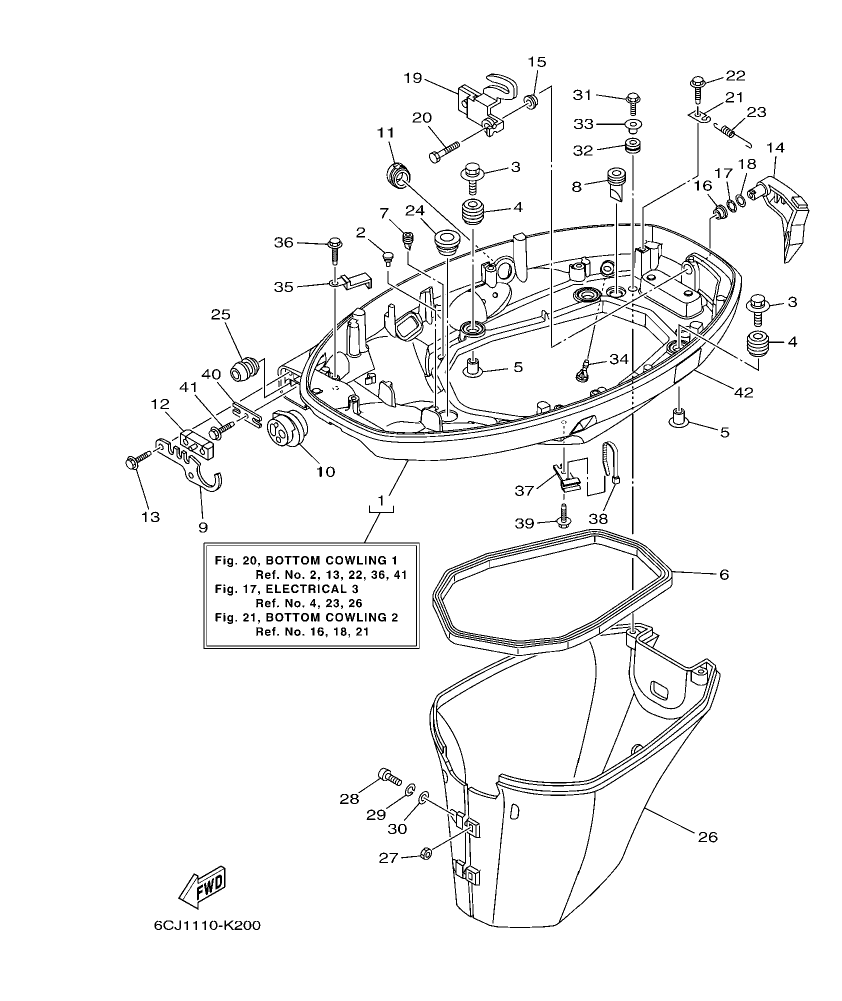

Diagram for section 20: BOTTOM COWLING 1.
| Ref | Part No. | Qty | Buy |
|---|---|---|---|
| 2 |
6CJ-42710-00-8D
BOTTOM COWLING ASSY
|
1 | Ask on WhatsApp |
| 2 |
97880-06025
SCREW, PAN HEAD
|
2 | Ask on WhatsApp |
| 3 |
6H4-42748-00
GROMMET
|
3 | Ask on WhatsApp |
| 3 |
92990-06100
WASHER, SPRING
|
2 | Ask on WhatsApp |
| 4 |
90119-06M61
BOLT, WITH WASHER
|
4 | Ask on WhatsApp |
| 4 |
92990-06600
WASHER, PLATE
|
2 |
Price:
2.98 AED
In stock
(27 pcs)
|
| 5 |
6BG-42748-00
GROMMET
|
4 | Ask on WhatsApp |
| 5 |
90109-06M80
BOLT
|
2 | Ask on WhatsApp |
| 6 |
90387-06060
COLLAR
|
4 | Ask on WhatsApp |
| 6 |
90480-13M24
GROMMET
|
2 | Ask on WhatsApp |
| 7 |
62Y-42716-00
RUBBER, SEAL 1
|
1 | Ask on WhatsApp |
| 7 |
90387-06M43
COLLAR
|
2 | Ask on WhatsApp |
| 8 |
65W-42717-00
RUBBER, SEAL 2
|
2 | Ask on WhatsApp |
| 8 |
6BL-44391-00
NIPPLE, HOSE
|
1 | Ask on WhatsApp |
| 9 |
61A-42717-00
RUBBER, SEAL 2
|
2 | Ask on WhatsApp |
| 9 |
90462-20005
CLAMP
|
1 | Ask on WhatsApp |
| 10 |
6BG-42761-00
STOPPER
|
1 | Ask on WhatsApp |
| 10 |
90109-06M86
BOLT
|
1 | Ask on WhatsApp |
| 11 |
6CJ-42725-00
GROMMET
|
1 | Ask on WhatsApp |
| 11 |
90464-09M49
CLAMP
|
1 | Ask on WhatsApp |
| 12 |
6CJ-42726-00
GROMMET
|
1 | Ask on WhatsApp |
| 12 |
90465-11M10
CLAMP
|
1 | Ask on WhatsApp |
| 13 |
6BG-42727-00
GROMMET
|
1 | Ask on WhatsApp |
| 13 |
90109-06M86
BOLT
|
1 | Ask on WhatsApp |
| 14 |
6BG-48538-00
CLAMP, CABLE 1
|
1 | Ask on WhatsApp |
| 14 |
90109-06M86
BOLT
|
2 | Ask on WhatsApp |
| 15 |
6BG-42815-00-8D
LEVER, CLAMP
|
1 | Ask on WhatsApp |
| 15 |
90109-06M86
BOLT
|
1 | Ask on WhatsApp |
| 16 |
6AH-42794-40
LABEL, WARNING (GENERAL)
|
1 | Ask on WhatsApp |
| 16 |
90386-12M37
BUSH
|
1 | Ask on WhatsApp |
| 17 |
90386-12MA2
BUSH
|
1 | Ask on WhatsApp |
| 18 |
90206-12052
WASHER, WAVE
|
1 |
Price:
5.21 AED
In stock
(6 pcs)
|
| 19 |
90201-12M07
WASHER, PLATE
|
1 | Ask on WhatsApp |
| 20 |
6BG-42816-00
LEVER, CLAMP
|
1 | Ask on WhatsApp |
| 21 |
97095-06014
BOLT
|
1 | Ask on WhatsApp |
| 22 |
66T-43144-00
HOOK, SPRING
|
1 | Ask on WhatsApp |
| 23 |
90109-06M86
BOLT
|
1 | Ask on WhatsApp |
| 24 |
90506-18023
SPRING, TENSION
|
1 | Ask on WhatsApp |
| 25 |
68U-42727-00
GROMMET
|
1 | Ask on WhatsApp |
| 26 |
6BG-24329-00
SEAL
|
1 | Ask on WhatsApp |
| 27 |
6BG-42741-10-8D
APRON
|
1 | Ask on WhatsApp |
| 28 |
95380-06600
NUT, HEXAGON
|
2 |
Price:
3.72 AED
In stock
(5 pcs)
|
