85AED’01
Section 22: REPAIR KIT 1 (v2)
Engine sections in this catalog
TOP COWLING
BOTTOM COWLING
CONTROL
BRACKET 1
BRACKET 2
BRACKET 3
UPPER CASING
LOWER CASING. DRIVE 1
LOWER CASING. DRIVE 2
FUEL TANK
STEERING GUIDE
CYLINDER. CRANKCASE
REMOTE CONTROL BOX
REMOTE CONTROL ASSY
REPAIR KIT 1
REPAIR KIT 2
CRANKSHAFT. PISTON
INTAKE
CARBURETOR
FUEL
GENERATOR
ELECTRICAL
STARTING MOTOR

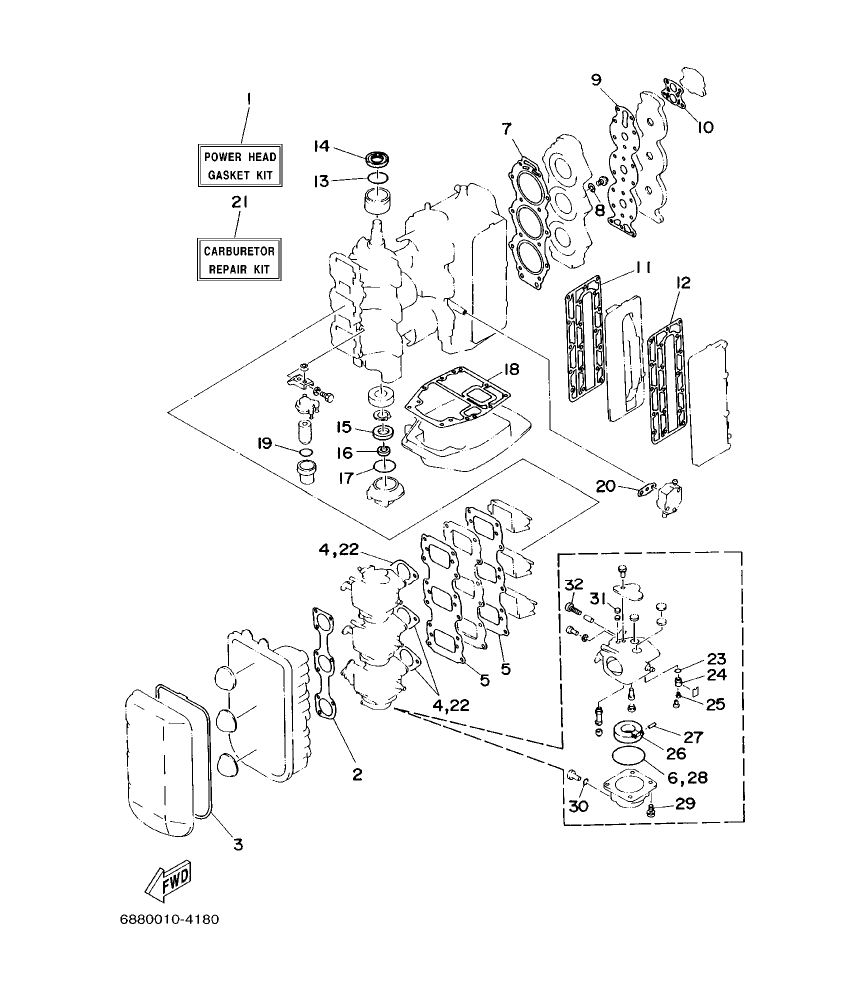

Diagram for section 22: REPAIR KIT 1.
| Ref | Part No. | Qty | Buy |
|---|---|---|---|
| 1 |
688–W0001–02
POWER HEAD GASKET KIT
|
1 | Ask on WhatsApp |
| 2 |
688–14483–A0
.GASKET
|
1 | Ask on WhatsApp |
| 3 |
688–14416–01
.GASKET, AIR CLEANER
|
1 | Ask on WhatsApp |
| 4 |
688–14198–A2
.GASKET
|
3 | Ask on WhatsApp |
| 5 |
688–13621–A1
.GASKET, VALVE SEAT
|
2 | Ask on WhatsApp |
| 6 |
676–14984–00
.GASKET, FLOAT CHAMBER
|
3 | Ask on WhatsApp |
| 7 |
688–11181–A1
.GASKET, CYLINDER HEAD 1
|
1 | Ask on WhatsApp |
| 8 |
90430–14115
.GASKET
|
1 | Ask on WhatsApp |
| 9 |
688–11193–A1
.GASKET, HEAD COVER 1
|
1 | Ask on WhatsApp |
| 10 |
688–12414–A1
.GASKET, COVER
|
1 | Ask on WhatsApp |
| 11 |
688–41112–A0
.GASKET, EXHAUST INNER COVER
|
1 | Ask on WhatsApp |
| 12 |
688–41114–A0
.GASKET, EXHAUST OUTER COVER
|
1 | Ask on WhatsApp |
| 13 |
93210–46M16
.O–RING
|
1 | Ask on WhatsApp |
| 14 |
93102–36M02
.OIL SEAL
|
1 | Ask on WhatsApp |
| 15 |
93102–30M05
.OIL SEAL
|
1 | Ask on WhatsApp |
| 16 |
93104–20M02
.OIL SEAL
|
1 | Ask on WhatsApp |
| 17 |
93210–62269
.O–RING
|
1 | Ask on WhatsApp |
| 18 |
688–45113–A0
.GASKET, UPPER CASING
|
1 | Ask on WhatsApp |
| 19 |
93210–32738
.O–RING
|
1 | Ask on WhatsApp |
| 20 |
650–24431–A0
.GASKET, FUEL PUMP 1
|
1 | Ask on WhatsApp |
| 21 |
6H1–W0093–01
CARBURETOR REPAIR KIT
|
1 | Ask on WhatsApp |
| 22 |
688–14198–A2
.GASKET
|
3 | Ask on WhatsApp |
| 23 |
93210–04228
.O–RING
|
3 | Ask on WhatsApp |
| 24 |
692–14590–00
.VALVE SEAT
|
3 | Ask on WhatsApp |
| 25 |
676–14186–00
.PIN, FLOAT
|
3 | Ask on WhatsApp |
| 26 |
676–14985–01
.FLOAT
|
3 | Ask on WhatsApp |
| 27 |
688–14548–00
.PIN, FLOAT ARM
|
3 | Ask on WhatsApp |
| 28 |
676–14984–00
.GASKET, FLOAT CHAMBER
|
3 | Ask on WhatsApp |
| 29 |
97980–04114
.SCREW, WITH WASHER
|
3 | Ask on WhatsApp |
| 30 |
93210–04230
.O–RING
|
3 | Ask on WhatsApp |
| 31 |
663–14126–00
.GASKET
|
3 | Ask on WhatsApp |
| 32 |
692–14923–00
.SCREW, PILOT
|
3 | Ask on WhatsApp |
