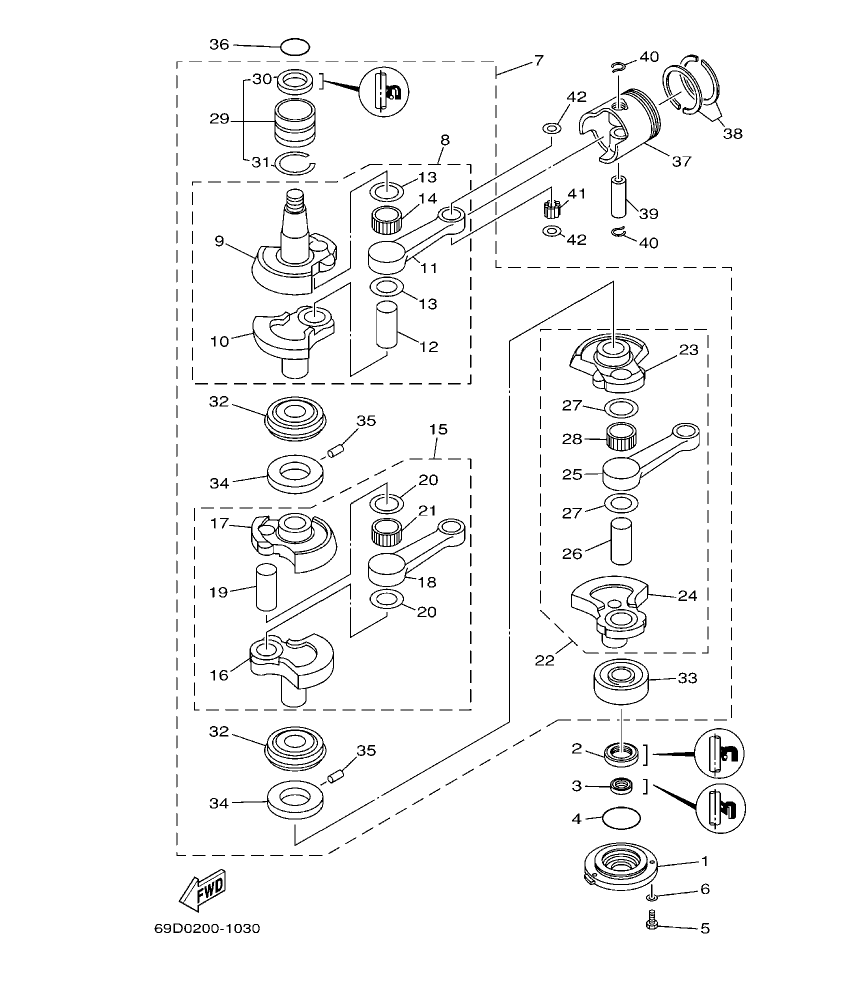

Diagram for section 3: CRANKSHAFT & PISTON.
| Ref | Part No. | Qty | Buy |
|---|---|---|---|
| 1 |
6H3–15359–00–94
HOUSING, OIL SEAL
|
1 | Ask on WhatsApp |
| 1 |
6H3–15359–00–94
HOUSING, OIL SEAL
|
1 | Ask on WhatsApp |
| 1 |
6H3–15359–00–94
HOUSING, OIL SEAL
|
1 | Ask on WhatsApp |
| 2 |
93102–30009
OIL SEAL
|
1 | Ask on WhatsApp |
| 2 |
93102–30009
OIL SEAL
|
1 | Ask on WhatsApp |
| 2 |
93102–30009
OIL SEAL
|
1 | Ask on WhatsApp |
| 3 |
93106–18001
OIL SEAL
|
1 | Ask on WhatsApp |
| 3 |
93106–18001
OIL SEAL
|
1 | Ask on WhatsApp |
| 3 |
93106–18001
OIL SEAL
|
1 | Ask on WhatsApp |
| 4 |
93210–65M50
O-RING
|
1 | Ask on WhatsApp |
| 4 |
93210–65M50
O-RING
|
1 | Ask on WhatsApp |
| 4 |
93210–65M50
O-RING
|
1 | Ask on WhatsApp |
| 5 |
97095–06020
BOLT
|
3 | Ask on WhatsApp |
| 5 |
97095–06020
BOLT
|
3 | Ask on WhatsApp |
| 5 |
97095–06020
BOLT
|
3 | Ask on WhatsApp |
| 6 |
92995–06600
WASHER
|
3 | Ask on WhatsApp |
| 6 |
92995–06600
WASHER
|
3 | Ask on WhatsApp |
| 6 |
92995–06600
WASHER
|
3 | Ask on WhatsApp |
| 7 |
69D–W1140–01
CRANKSHAFT ASSY
|
1 | Ask on WhatsApp |
| 7 |
69D–W1140–01
CRANKSHAFT ASSY
|
1 | Ask on WhatsApp |
| 7 |
69D–W1140–01
CRANKSHAFT ASSY
|
1 | Ask on WhatsApp |
| 8 |
6K5–11401–00
.CRANK SUB ASSY 1
|
1 | Ask on WhatsApp |
| 8 |
6K5–11401–00
.CRANK SUB ASSY 1
|
1 | Ask on WhatsApp |
| 8 |
6K5–11401–00
.CRANK SUB ASSY 1
|
1 | Ask on WhatsApp |
| 9 |
6K5–11412–00
..CRANK 1
|
1 | Ask on WhatsApp |
| 9 |
6K5–11412–00
..CRANK 1
|
1 | Ask on WhatsApp |
| 9 |
6K5–11412–00
..CRANK 1
|
1 | Ask on WhatsApp |
| 10 |
6K5–11422–00
..CRANK 2
|
1 | Ask on WhatsApp |
| 10 |
6K5–11422–00
..CRANK 2
|
1 | Ask on WhatsApp |
| 10 |
6K5–11422–00
..CRANK 2
|
1 | Ask on WhatsApp |
| 11 |
6K5–11651–00
..ROD, CONNECTING
|
1 | Ask on WhatsApp |
| 11 |
6K5–11651–00
..ROD, CONNECTING
|
1 | Ask on WhatsApp |
| 11 |
6K5–11651–00
..ROD, CONNECTING
|
1 | Ask on WhatsApp |
| 12 |
6K5–11681–00
..PIN, CRANK 1
|
1 | Ask on WhatsApp |
| 12 |
6K5–11681–00
..PIN, CRANK 1
|
1 | Ask on WhatsApp |
| 12 |
6K5–11681–00
..PIN, CRANK 1
|
1 | Ask on WhatsApp |
| 13 |
90209–27011
..WASHER
|
2 | Ask on WhatsApp |
| 13 |
90209–27011
..WASHER
|
2 | Ask on WhatsApp |
| 13 |
90209–27011
..WASHER
|
2 | Ask on WhatsApp |
| 14 |
93310–527W1
..BEARING
|
1 | Ask on WhatsApp |
| 14 |
93310–527W1
..BEARING
|
1 | Ask on WhatsApp |
| 14 |
93310–527W1
..BEARING
|
1 | Ask on WhatsApp |
| 15 |
6K5–11402–00
.CRANK SUB ASSY 2
|
1 | Ask on WhatsApp |
| 15 |
6K5–11402–00
.CRANK SUB ASSY 2
|
1 | Ask on WhatsApp |
| 15 |
6K5–11402–00
.CRANK SUB ASSY 2
|
1 | Ask on WhatsApp |
| 16 |
6K5–11422–00
..CRANK 2
|
1 | Ask on WhatsApp |
| 16 |
6K5–11422–00
..CRANK 2
|
1 | Ask on WhatsApp |
| 16 |
6K5–11422–00
..CRANK 2
|
1 | Ask on WhatsApp |
| 17 |
6H3–11432–00
..CRANK 3
|
1 | Ask on WhatsApp |
| 17 |
6H3–11432–00
..CRANK 3
|
1 | Ask on WhatsApp |
| 17 |
6H3–11432–00
..CRANK 3
|
1 | Ask on WhatsApp |
| 18 |
6K5–11651–00
..ROD, CONNECTING
|
1 | Ask on WhatsApp |
| 18 |
6K5–11651–00
..ROD, CONNECTING
|
1 | Ask on WhatsApp |
| 18 |
6K5–11651–00
..ROD, CONNECTING
|
1 | Ask on WhatsApp |
| 19 |
6K5–11681–00
..PIN, CRANK 1
|
1 | Ask on WhatsApp |
| 19 |
6K5–11681–00
..PIN, CRANK 1
|
1 | Ask on WhatsApp |
| 19 |
6K5–11681–00
..PIN, CRANK 1
|
1 | Ask on WhatsApp |
| 20 |
90209–27011
..WASHER
|
2 | Ask on WhatsApp |
| 20 |
90209–27011
..WASHER
|
2 | Ask on WhatsApp |
| 20 |
90209–27011
..WASHER
|
2 | Ask on WhatsApp |
| 21 |
93310–527W1
..BEARING
|
1 | Ask on WhatsApp |
| 21 |
93310–527W1
..BEARING
|
1 | Ask on WhatsApp |
| 21 |
93310–527W1
..BEARING
|
1 | Ask on WhatsApp |
| 22 |
6K5–11403–00
.CRANK SUB ASSY 3
|
1 | Ask on WhatsApp |
| 22 |
6K5–11403–00
.CRANK SUB ASSY 3
|
1 | Ask on WhatsApp |
| 22 |
6K5–11403–00
.CRANK SUB ASSY 3
|
1 | Ask on WhatsApp |
| 23 |
6H3–11432–00
..CRANK 3
|
1 | Ask on WhatsApp |
| 23 |
6H3–11432–00
..CRANK 3
|
1 | Ask on WhatsApp |
| 23 |
6H3–11432–00
..CRANK 3
|
1 | Ask on WhatsApp |
| 24 |
6K5–11442–00
..CRANK 4
|
1 | Ask on WhatsApp |
| 24 |
6K5–11442–00
..CRANK 4
|
1 | Ask on WhatsApp |
| 24 |
6K5–11442–00
..CRANK 4
|
1 | Ask on WhatsApp |
| 25 |
6K5–11651–00
..ROD, CONNECTING
|
1 | Ask on WhatsApp |
| 25 |
6K5–11651–00
..ROD, CONNECTING
|
1 | Ask on WhatsApp |
| 25 |
6K5–11651–00
..ROD, CONNECTING
|
1 | Ask on WhatsApp |
| 26 |
6K5–11681–00
..PIN, CRANK 1
|
1 | Ask on WhatsApp |
| 26 |
6K5–11681–00
..PIN, CRANK 1
|
1 | Ask on WhatsApp |
| 26 |
6K5–11681–00
..PIN, CRANK 1
|
1 | Ask on WhatsApp |
| 27 |
90209–27011
..WASHER
|
2 | Ask on WhatsApp |
| 27 |
90209–27011
..WASHER
|
2 | Ask on WhatsApp |
| 27 |
90209–27011
..WASHER
|
2 | Ask on WhatsApp |
| 28 |
93310–527W1
..BEARING
|
1 | Ask on WhatsApp |
| 28 |
93310–527W1
..BEARING
|
1 | Ask on WhatsApp |
| 28 |
93310–527W1
..BEARING
|
1 | Ask on WhatsApp |
| 29 |
93311–636U6
.BEARING
|
1 | Ask on WhatsApp |
| 29 |
93311–636U6
.BEARING
|
1 | Ask on WhatsApp |
| 29 |
93311–636U6
.BEARING
|
1 | Ask on WhatsApp |
| 30 |
93102–36M24
..OIL SEAL
|
1 | Ask on WhatsApp |
| 30 |
93102–36M24
..OIL SEAL
|
1 | Ask on WhatsApp |
| 30 |
93102–36M24
..OIL SEAL
|
1 | Ask on WhatsApp |
| 31 |
93440–49M04
..CIRCLIP
|
1 | Ask on WhatsApp |
| 31 |
93440–49M04
..CIRCLIP
|
1 | Ask on WhatsApp |
| 31 |
93440–49M04
..CIRCLIP
|
1 | Ask on WhatsApp |
| 32 |
93332–000UE
.BEARING
|
2 | Ask on WhatsApp |
| 32 |
93332–000UE
.BEARING
|
2 | Ask on WhatsApp |
| 32 |
93332–000UE
.BEARING
|
2 | Ask on WhatsApp |
| 33 |
93306–306V1
.BEARING
|
1 | Ask on WhatsApp |
| 33 |
93306–306V1
.BEARING
|
1 | Ask on WhatsApp |
| 33 |
93306–306V1
.BEARING
|
1 | Ask on WhatsApp |
| 34 |
6H3–11515–00
.SEAL, LABYRINTH 1
|
2 | Ask on WhatsApp |
| 34 |
6H3–11515–00
.SEAL, LABYRINTH 1
|
2 | Ask on WhatsApp |
| 34 |
6H3–11515–00
.SEAL, LABYRINTH 1
|
2 | Ask on WhatsApp |
| 35 |
90254–03002
.PIN, SPRING
|
2 | Ask on WhatsApp |
| 35 |
90254–03002
.PIN, SPRING
|
2 | Ask on WhatsApp |
| 35 |
90254–03002
.PIN, SPRING
|
2 | Ask on WhatsApp |
| 36 |
93210–46M16
O-RING
|
1 | Ask on WhatsApp |
| 36 |
93210–46M16
O-RING
|
1 | Ask on WhatsApp |
| 36 |
93210–46M16
O-RING
|
1 | Ask on WhatsApp |
| 37 |
6K5–11631–03–95
PISTON (STD)
|
3 | Ask on WhatsApp |
| 37 |
6K5–11631–03–95
PISTON (STD)
|
3 | Ask on WhatsApp |
| 37 |
6K5–11631–03–95
PISTON (STD)
|
3 | Ask on WhatsApp |
| 37 |
6K5–11635–03
PISTON (0.25MM O/S)
|
3 | Ask on WhatsApp |
| 37 |
6K5–11635–03
PISTON (0.25MM O/S)
|
3 | Ask on WhatsApp |
| 37 |
6K5–11635–03
PISTON (0.25MM O/S)
|
3 | Ask on WhatsApp |
| 37 |
6K5–11636–03
PISTON (0.50MM O/S)
|
3 | Ask on WhatsApp |
| 37 |
6K5–11636–03
PISTON (0.50MM O/S)
|
3 | Ask on WhatsApp |
| 37 |
6K5–11636–03
PISTON (0.50MM O/S)
|
3 | Ask on WhatsApp |
| 38 |
6K5–11601–02
PISTON RING SET (STD)
|
3 | Ask on WhatsApp |
| 38 |
6K5–11601–02
PISTON RING SET (STD)
|
3 | Ask on WhatsApp |
| 38 |
6K5–11601–02
PISTON RING SET (STD)
|
3 | Ask on WhatsApp |
| 38 |
6K5–11601–12
PISTON RING SET (0.25MM O/S)
|
3 | Ask on WhatsApp |
| 38 |
6K5–11601–12
PISTON RING SET (0.25MM O/S)
|
3 | Ask on WhatsApp |
| 38 |
6K5–11601–12
PISTON RING SET (0.25MM O/S)
|
3 | Ask on WhatsApp |
| 38 |
6K5–11601–22
PISTON RING SET (0.50MM O/S)
|
3 | Ask on WhatsApp |
| 38 |
6K5–11601–22
PISTON RING SET (0.50MM O/S)
|
3 | Ask on WhatsApp |
| 38 |
6K5–11601–22
PISTON RING SET (0.50MM O/S)
|
3 | Ask on WhatsApp |
| 39 |
6H3–11633–00
PIN, PISTON
|
3 | Ask on WhatsApp |
| 39 |
6H3–11633–00
PIN, PISTON
|
3 | Ask on WhatsApp |
| 39 |
6H3–11633–00
PIN, PISTON
|
3 | Ask on WhatsApp |
| 40 |
688–11634–10
CLIP, PISTON PIN
|
6 | Ask on WhatsApp |
| 40 |
688–11634–10
CLIP, PISTON PIN
|
6 | Ask on WhatsApp |
| 40 |
688–11634–10
CLIP, PISTON PIN
|
6 | Ask on WhatsApp |
| 41 |
93603–18M09
PIN, DOWEL
|
84 | Ask on WhatsApp |
| 41 |
93603–18M09
PIN, DOWEL
|
84 | Ask on WhatsApp |
| 41 |
93603–18M09
PIN, DOWEL
|
84 | Ask on WhatsApp |
| 42 |
90201–20417
WASHER, PLATE
|
6 | Ask on WhatsApp |
| 42 |
90201–20417
WASHER, PLATE
|
6 | Ask on WhatsApp |
| 42 |
90201–20417
WASHER, PLATE
|
6 | Ask on WhatsApp |
