E60H’04
Section 6: FUEL (v2)
Engine sections in this catalog
TOP COWLING
ELECTRICAL 2
ELECTRICAL 3
ELECTRICAL 4
ELECTRICAL 5
STARTING MOTOR
BOTTOM COWLING
STEERING
CONTROL
BRACKET 1
BRACKET 2
CYLINDER & CRANKCASE
BRACKET 3
BRACKET 4
UPPER CASING
LOWER CASING & DRIVE 1
LOWER CASING & DRIVE 2
LOWER CASING & DRIVE 3
FUEL TANK
STEERING GUIDE
REMOTE CONTROL BOX
REMOTE CONTROL ASSY
CRANKSHAFT & PISTON
METER
REPAIR KIT 1
REPAIR KIT 2
INTAKE
CARBURETOR
FUEL
STARTER
GENERATOR
ELECTRICAL 1

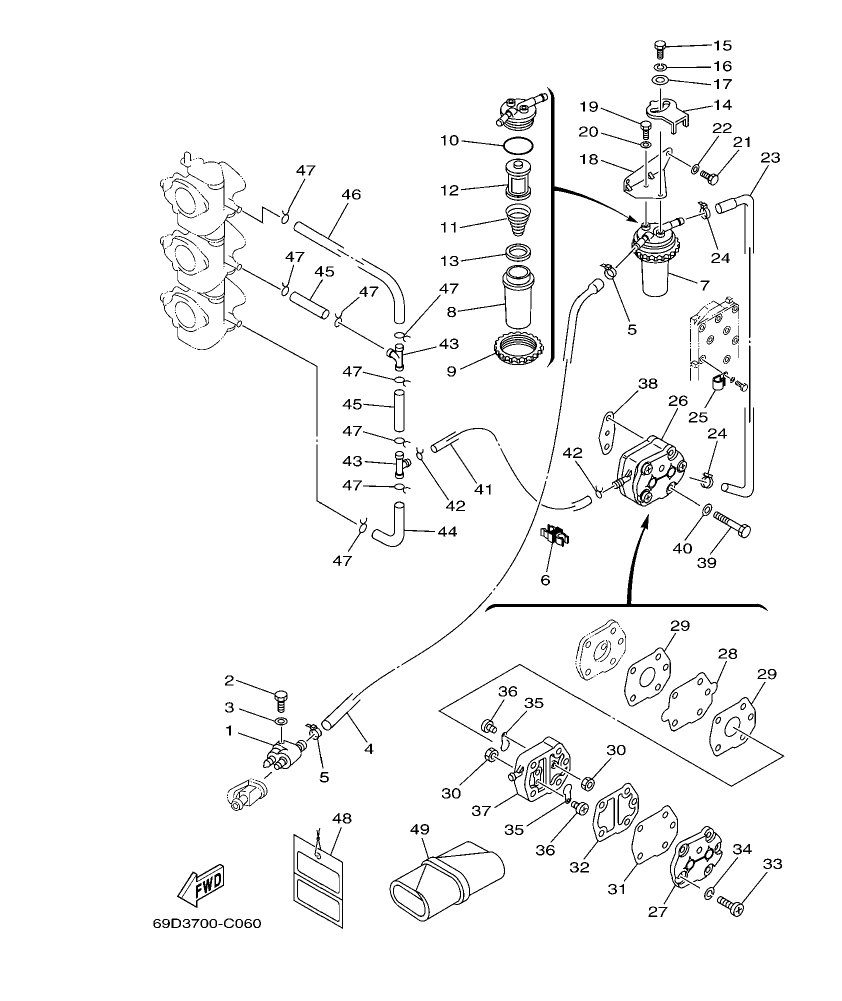

Diagram for section 6: FUEL.
| Ref | Part No. | Qty | Buy |
|---|---|---|---|
| 1 |
6G1–24304–02
FUEL PIPE JOINT COMP. 1
|
1 | Ask on WhatsApp |
| 1 |
6G1–24304–02
FUEL PIPE JOINT COMP. 1
|
1 | Ask on WhatsApp |
| 1 |
6G1–24304–02
FUEL PIPE JOINT COMP. 1
|
1 | Ask on WhatsApp |
| 2 |
97095–06025
BOLT
|
1 | Ask on WhatsApp |
| 2 |
97095–06025
BOLT
|
1 | Ask on WhatsApp |
| 2 |
97095–06025
BOLT
|
1 | Ask on WhatsApp |
| 3 |
92995–06600
WASHER
|
1 | Ask on WhatsApp |
| 3 |
92995–06600
WASHER
|
1 | Ask on WhatsApp |
| 3 |
92995–06600
WASHER
|
1 | Ask on WhatsApp |
| 4 |
69D–24311–00
PIPE, FUEL 1
|
1 | Ask on WhatsApp |
| 4 |
69D–24311–00
PIPE, FUEL 1
|
1 | Ask on WhatsApp |
| 4 |
69D–24311–00
PIPE, FUEL 1
|
1 | Ask on WhatsApp |
| 5 |
90465–11M10
CLAMP
|
2 | Ask on WhatsApp |
| 5 |
90465–11M10
CLAMP
|
2 | Ask on WhatsApp |
| 5 |
90465–11M10
CLAMP
|
2 | Ask on WhatsApp |
| 6 |
90464–10M59
CLAMP
|
1 | Ask on WhatsApp |
| 6 |
90464–10M59
CLAMP
|
1 | Ask on WhatsApp |
| 6 |
90464–10M59
CLAMP
|
1 | Ask on WhatsApp |
| 7 |
61A–24560–04
FILTER ASSY
|
1 | Ask on WhatsApp |
| 7 |
61A–24560–04
FILTER ASSY
|
1 | Ask on WhatsApp |
| 7 |
61A–24560–04
FILTER ASSY
|
1 | Ask on WhatsApp |
| 8 |
61A–24521–00
.CUP, FILTER
|
1 | Ask on WhatsApp |
| 8 |
61A–24521–00
.CUP, FILTER
|
1 | Ask on WhatsApp |
| 8 |
61A–24521–00
.CUP, FILTER
|
1 | Ask on WhatsApp |
| 9 |
65L–24531–01
.NUT
|
1 | Ask on WhatsApp |
| 9 |
65L–24531–01
.NUT
|
1 | Ask on WhatsApp |
| 9 |
65L–24531–01
.NUT
|
1 | Ask on WhatsApp |
| 10 |
61A–24564–00
.O-RING
|
1 | Ask on WhatsApp |
| 10 |
61A–24564–00
.O-RING
|
1 | Ask on WhatsApp |
| 10 |
61A–24564–00
.O-RING
|
1 | Ask on WhatsApp |
| 11 |
61A–24577–01
.SPRING
|
1 | Ask on WhatsApp |
| 11 |
61A–24577–01
.SPRING
|
1 | Ask on WhatsApp |
| 11 |
61A–24577–01
.SPRING
|
1 | Ask on WhatsApp |
| 12 |
61A–24563–00
.ELEMENT, FILTER
|
1 | Ask on WhatsApp |
| 12 |
61A–24563–00
.ELEMENT, FILTER
|
1 | Ask on WhatsApp |
| 12 |
61A–24563–00
.ELEMENT, FILTER
|
1 | Ask on WhatsApp |
| 13 |
61A–24469–00
.FLOAT, WATER LEVEL
|
1 | Ask on WhatsApp |
| 13 |
61A–24469–00
.FLOAT, WATER LEVEL
|
1 | Ask on WhatsApp |
| 13 |
61A–24469–00
.FLOAT, WATER LEVEL
|
1 | Ask on WhatsApp |
| 14 |
60H–24558–00
HOLDER, FILTER
|
1 | Ask on WhatsApp |
| 14 |
60H–24558–00
HOLDER, FILTER
|
1 | Ask on WhatsApp |
| 14 |
60H–24558–00
HOLDER, FILTER
|
1 | Ask on WhatsApp |
| 15 |
97095–06016
BOLT
|
1 | Ask on WhatsApp |
| 15 |
97095–06016
BOLT
|
1 | Ask on WhatsApp |
| 15 |
97095–06016
BOLT
|
1 | Ask on WhatsApp |
| 16 |
92995–06100
WASHER, SPRING
|
1 | Ask on WhatsApp |
| 16 |
92995–06100
WASHER, SPRING
|
1 | Ask on WhatsApp |
| 16 |
92995–06100
WASHER, SPRING
|
1 | Ask on WhatsApp |
| 17 |
90201–06068
WASHER, PLATE
|
1 | Ask on WhatsApp |
| 17 |
90201–06068
WASHER, PLATE
|
1 | Ask on WhatsApp |
| 17 |
90201–06068
WASHER, PLATE
|
1 | Ask on WhatsApp |
| 18 |
69D–24566–01
BRACKET, FILTER
|
1 | Ask on WhatsApp |
| 18 |
69D–24566–01
BRACKET, FILTER
|
1 | Ask on WhatsApp |
| 18 |
69D–24566–01
BRACKET, FILTER
|
1 | Ask on WhatsApp |
| 19 |
97095–06014
BOLT
|
1 | Ask on WhatsApp |
| 19 |
97095–06014
BOLT
|
1 | Ask on WhatsApp |
| 19 |
97095–06014
BOLT
|
1 | Ask on WhatsApp |
| 20 |
92995–06600
WASHER
|
1 | Ask on WhatsApp |
| 20 |
92995–06600
WASHER
|
1 | Ask on WhatsApp |
| 20 |
92995–06600
WASHER
|
1 | Ask on WhatsApp |
| 21 |
97095–06016
BOLT
|
2 | Ask on WhatsApp |
| 21 |
97095–06016
BOLT
|
2 | Ask on WhatsApp |
| 21 |
97095–06016
BOLT
|
2 | Ask on WhatsApp |
| 22 |
92995–06600
WASHER
|
2 | Ask on WhatsApp |
| 22 |
92995–06600
WASHER
|
2 | Ask on WhatsApp |
| 22 |
92995–06600
WASHER
|
2 | Ask on WhatsApp |
| 23 |
69D–24312–00
PIPE 2
|
1 | Ask on WhatsApp |
| 23 |
69D–24312–00
PIPE 2
|
1 | Ask on WhatsApp |
| 23 |
69D–24312–00
PIPE 2
|
1 | Ask on WhatsApp |
| 24 |
90465–11M10
CLAMP
|
2 | Ask on WhatsApp |
| 24 |
90465–11M10
CLAMP
|
2 | Ask on WhatsApp |
| 24 |
90465–11M10
CLAMP
|
2 | Ask on WhatsApp |
| 25 |
90465–08M83
CLAMP
|
1 | Ask on WhatsApp |
| 25 |
90465–08M83
CLAMP
|
1 | Ask on WhatsApp |
| 25 |
90465–08M83
CLAMP
|
1 | Ask on WhatsApp |
| 26 |
692–24410–00
FUEL PUMP ASSY
|
1 | Ask on WhatsApp |
| 26 |
692–24410–00
FUEL PUMP ASSY
|
1 | Ask on WhatsApp |
| 26 |
692–24410–00
FUEL PUMP ASSY
|
1 | Ask on WhatsApp |
| 27 |
6A0–24413–00
.BODY 2
|
1 | Ask on WhatsApp |
| 27 |
6A0–24413–00
.BODY 2
|
1 | Ask on WhatsApp |
| 27 |
6A0–24413–00
.BODY 2
|
1 | Ask on WhatsApp |
| 28 |
692–24411–00
.DIAPHRAGM
|
1 | Ask on WhatsApp |
| 28 |
692–24411–00
.DIAPHRAGM
|
1 | Ask on WhatsApp |
| 28 |
692–24411–00
.DIAPHRAGM
|
1 | Ask on WhatsApp |
| 29 |
648–24434–01
.GASKET, BODY
|
2 | Ask on WhatsApp |
| 29 |
648–24434–01
.GASKET, BODY
|
2 | Ask on WhatsApp |
| 29 |
648–24434–01
.GASKET, BODY
|
2 | Ask on WhatsApp |
| 30 |
95380–03600
.NUT
|
2 | Ask on WhatsApp |
| 30 |
95380–03600
.NUT
|
2 | Ask on WhatsApp |
| 30 |
95380–03600
.NUT
|
2 | Ask on WhatsApp |
| 31 |
663–24411–00
.DIAPHRAGM
|
1 | Ask on WhatsApp |
| 31 |
663–24411–00
.DIAPHRAGM
|
1 | Ask on WhatsApp |
| 31 |
663–24411–00
.DIAPHRAGM
|
1 | Ask on WhatsApp |
| 32 |
648–24435–02
.GASKET, BODY 2
|
1 | Ask on WhatsApp |
| 32 |
648–24435–02
.GASKET, BODY 2
|
1 | Ask on WhatsApp |
| 32 |
648–24435–02
.GASKET, BODY 2
|
1 | Ask on WhatsApp |
| 33 |
98503–05028
.SCREW, PAN HEAD
|
3 | Ask on WhatsApp |
| 33 |
98503–05028
.SCREW, PAN HEAD
|
3 | Ask on WhatsApp |
| 33 |
98503–05028
.SCREW, PAN HEAD
|
3 | Ask on WhatsApp |
| 34 |
92990–05100
.WASHER, SPRING
|
3 | Ask on WhatsApp |
| 34 |
92990–05100
.WASHER, SPRING
|
3 | Ask on WhatsApp |
| 34 |
92990–05100
.WASHER, SPRING
|
3 | Ask on WhatsApp |
| 35 |
6A0–24421–01
.VALVE, CHECK
|
2 | Ask on WhatsApp |
| 35 |
6A0–24421–01
.VALVE, CHECK
|
2 | Ask on WhatsApp |
| 35 |
6A0–24421–01
.VALVE, CHECK
|
2 | Ask on WhatsApp |
| 36 |
6A0–14325–00
.SCREW, PAN HEAD
|
2 | Ask on WhatsApp |
| 36 |
6A0–14325–00
.SCREW, PAN HEAD
|
2 | Ask on WhatsApp |
| 36 |
6A0–14325–00
.SCREW, PAN HEAD
|
2 | Ask on WhatsApp |
| 37 |
6A0–24412–02
.BODY 1
|
1 | Ask on WhatsApp |
| 37 |
6A0–24412–02
.BODY 1
|
1 | Ask on WhatsApp |
| 37 |
6A0–24412–02
.BODY 1
|
1 | Ask on WhatsApp |
| 38 |
650–24431–A0
GASKET, FUEL PUMP 1
|
1 | Ask on WhatsApp |
| 38 |
650–24431–A0
GASKET, FUEL PUMP 1
|
1 | Ask on WhatsApp |
| 38 |
650–24431–A0
GASKET, FUEL PUMP 1
|
1 | Ask on WhatsApp |
| 39 |
97095–06040
BOLT
|
2 | Ask on WhatsApp |
| 39 |
97095–06040
BOLT
|
2 | Ask on WhatsApp |
| 39 |
97095–06040
BOLT
|
2 | Ask on WhatsApp |
| 40 |
92995–06600
WASHER
|
2 | Ask on WhatsApp |
| 40 |
92995–06600
WASHER
|
2 | Ask on WhatsApp |
| 40 |
92995–06600
WASHER
|
2 | Ask on WhatsApp |
| 41 |
90445–09072
HOSE (L120)
|
1 | Ask on WhatsApp |
| 41 |
90445–09072
HOSE (L120)
|
1 | Ask on WhatsApp |
| 41 |
90445–09072
HOSE (L120)
|
1 | Ask on WhatsApp |
| 42 |
90467–08004
CLIP
|
2 | Ask on WhatsApp |
| 42 |
90467–08004
CLIP
|
2 | Ask on WhatsApp |
| 42 |
90467–08004
CLIP
|
2 | Ask on WhatsApp |
| 43 |
688–24378–00
PIPE, JOINT 4
|
2 | Ask on WhatsApp |
| 43 |
688–24378–00
PIPE, JOINT 4
|
2 | Ask on WhatsApp |
| 43 |
688–24378–00
PIPE, JOINT 4
|
2 | Ask on WhatsApp |
| 44 |
6H3–24313–00
PIPE 3
|
1 | Ask on WhatsApp |
| 44 |
6H3–24313–00
PIPE 3
|
1 | Ask on WhatsApp |
| 44 |
6H3–24313–00
PIPE 3
|
1 | Ask on WhatsApp |
| 45 |
90445–09220
HOSE (L30)
|
2 | Ask on WhatsApp |
| 45 |
90445–09220
HOSE (L30)
|
2 | Ask on WhatsApp |
| 45 |
90445–09220
HOSE (L30)
|
2 | Ask on WhatsApp |
| 46 |
6H3–24314–00
PIPE 4
|
1 | Ask on WhatsApp |
| 46 |
6H3–24314–00
PIPE 4
|
1 | Ask on WhatsApp |
| 46 |
6H3–24314–00
PIPE 4
|
1 | Ask on WhatsApp |
| 47 |
90467–08004
CLIP
|
8 | Ask on WhatsApp |
| 47 |
90467–08004
CLIP
|
8 | Ask on WhatsApp |
| 47 |
90467–08004
CLIP
|
8 | Ask on WhatsApp |
| 48 |
61H–2819R–31
TAG, WARNING
|
1 | Ask on WhatsApp |
| 49 |
656–W2810–02
TOOL KIT
|
1 | Ask on WhatsApp |
| 49 |
656–W2810–02
TOOL KIT
|
1 | Ask on WhatsApp |
| 49 |
656–W2810–02
TOOL KIT
|
1 | Ask on WhatsApp |
