E60H’04
Section 1: TOP COWLING (v2)
Engine sections in this catalog
TOP COWLING
ELECTRICAL 2
ELECTRICAL 3
ELECTRICAL 4
ELECTRICAL 5
STARTING MOTOR
BOTTOM COWLING
STEERING
CONTROL
BRACKET 1
BRACKET 2
CYLINDER & CRANKCASE
BRACKET 3
BRACKET 4
UPPER CASING
LOWER CASING & DRIVE 1
LOWER CASING & DRIVE 2
LOWER CASING & DRIVE 3
FUEL TANK
STEERING GUIDE
REMOTE CONTROL BOX
REMOTE CONTROL ASSY
CRANKSHAFT & PISTON
METER
REPAIR KIT 1
REPAIR KIT 2
INTAKE
CARBURETOR
FUEL
STARTER
GENERATOR
ELECTRICAL 1

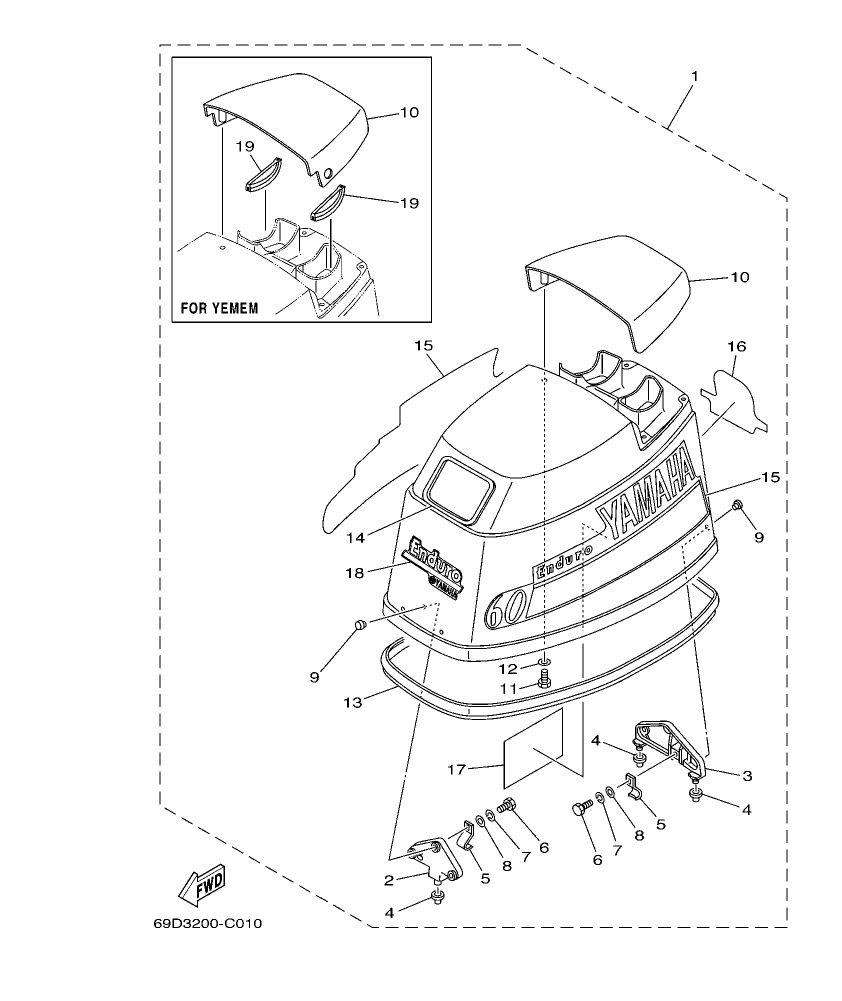

Diagram for section 1: TOP COWLING.
| Ref | Part No. | Qty | Buy |
|---|---|---|---|
| 1 |
69D–42610–00–4D
TOP COWLING ASSY
|
1 | Ask on WhatsApp |
| 1 |
69D–42610–H0–4D
TOP COWLING ASSY
|
1 | Ask on WhatsApp |
| 1 |
69D–42610–H0–4D
TOP COWLING ASSY
|
1 | Ask on WhatsApp |
| 1 |
69D–42610–H0–4D
TOP COWLING ASSY
|
1 | Ask on WhatsApp |
| 2 |
6H3–42647–00–94
.HOLDER, CLAMP BAND
|
1 | Ask on WhatsApp |
| 2 |
6H3–42647–00–94
.HOLDER, CLAMP BAND
|
1 | Ask on WhatsApp |
| 2 |
6H3–42647–00–94
.HOLDER, CLAMP BAND
|
1 | Ask on WhatsApp |
| 3 |
6H3–42649–00–94
.HOLDER, CLAMP BAND
|
1 | Ask on WhatsApp |
| 3 |
6H3–42649–00–94
.HOLDER, CLAMP BAND
|
1 | Ask on WhatsApp |
| 3 |
6H3–42649–00–94
.HOLDER, CLAMP BAND
|
1 | Ask on WhatsApp |
| 4 |
663–42662–00
.DAMPER
|
3 | Ask on WhatsApp |
| 4 |
663–42662–00
.DAMPER
|
3 | Ask on WhatsApp |
| 4 |
663–42662–00
.DAMPER
|
3 | Ask on WhatsApp |
| 5 |
6H3–42652–00
.HOOK
|
2 | Ask on WhatsApp |
| 5 |
6H3–42652–00
.HOOK
|
2 | Ask on WhatsApp |
| 5 |
6H3–42652–00
.HOOK
|
2 | Ask on WhatsApp |
| 6 |
97095–06016
.BOLT
|
2 | Ask on WhatsApp |
| 6 |
97095–06016
.BOLT
|
2 | Ask on WhatsApp |
| 6 |
97095–06016
.BOLT
|
2 | Ask on WhatsApp |
| 7 |
92995–06100
.WASHER, SPRING
|
2 | Ask on WhatsApp |
| 7 |
92995–06100
.WASHER, SPRING
|
2 | Ask on WhatsApp |
| 7 |
92995–06100
.WASHER, SPRING
|
2 | Ask on WhatsApp |
| 8 |
92995–06600
.WASHER
|
2 | Ask on WhatsApp |
| 8 |
92995–06600
.WASHER
|
2 | Ask on WhatsApp |
| 8 |
92995–06600
.WASHER
|
2 | Ask on WhatsApp |
| 9 |
90266–06009
.RIVET
|
6 | Ask on WhatsApp |
| 9 |
90266–06009
.RIVET
|
6 | Ask on WhatsApp |
| 9 |
90266–06009
.RIVET
|
6 | Ask on WhatsApp |
| 10 |
69D–42620–00–4D
.AIR DUCT ASSY
|
1 | Ask on WhatsApp |
| 10 |
6H3–42613–01–4D
.MOLDING, AIR DUCT
|
1 | Ask on WhatsApp |
| 10 |
6H3–42613–01–4D
.MOLDING, AIR DUCT
|
1 | Ask on WhatsApp |
| 10 |
6H3–42613–01–4D
.MOLDING, AIR DUCT
|
1 | Ask on WhatsApp |
| 11 |
97095–06016
.BOLT
|
4 | Ask on WhatsApp |
| 11 |
97095–06016
.BOLT
|
4 | Ask on WhatsApp |
| 11 |
97095–06016
.BOLT
|
4 | Ask on WhatsApp |
| 12 |
92995–06600
.WASHER
|
4 | Ask on WhatsApp |
| 12 |
92995–06600
.WASHER
|
4 | Ask on WhatsApp |
| 12 |
92995–06600
.WASHER
|
4 | Ask on WhatsApp |
| 13 |
6H3–42615–00
.SEAL
|
1 | Ask on WhatsApp |
| 13 |
6H3–42615–00
.SEAL
|
1 | Ask on WhatsApp |
| 13 |
6H3–42615–00
.SEAL
|
1 | Ask on WhatsApp |
| 14 |
6K5–15761–00
.SEAL, RUBBER 1
|
1 | Ask on WhatsApp |
| 14 |
6K5–15761–00
.SEAL, RUBBER 1
|
1 | Ask on WhatsApp |
| 14 |
6K5–15761–00
.SEAL, RUBBER 1
|
1 | Ask on WhatsApp |
| 15 |
6K5–W0070–H0
.GRAPHIC SET
|
1 | Ask on WhatsApp |
| 15 |
6K5–W0070–H0
.GRAPHIC SET
|
1 | Ask on WhatsApp |
| 15 |
6K5–W0070–H0
.GRAPHIC SET
|
1 | Ask on WhatsApp |
| 16 |
6K5–42678–H0
.GRAPHIC, REAR
|
1 | Ask on WhatsApp |
| 16 |
6K5–42678–H0
.GRAPHIC, REAR
|
1 | Ask on WhatsApp |
| 16 |
6K5–42678–H0
.GRAPHIC, REAR
|
1 | Ask on WhatsApp |
| 17 |
677–13437–0B
.MARK, CAUTION
|
1 | Ask on WhatsApp |
| 17 |
677–13437–0B
.MARK, CAUTION
|
1 | Ask on WhatsApp |
| 17 |
677–13437–0B
.MARK, CAUTION
|
1 | Ask on WhatsApp |
| 18 |
69D–42677–H0
.GRAPHIC, FRONT
|
1 | Ask on WhatsApp |
| 18 |
69D–42677–H0
.GRAPHIC, FRONT
|
1 | Ask on WhatsApp |
| 18 |
69D–42677–H0
.GRAPHIC, FRONT
|
1 | Ask on WhatsApp |
| 19 |
69D–42616–00
.GROMMET, TOP COWLING
|
2 | Ask on WhatsApp |
