E60H’04
Section 2: CYLINDER & CRANKCASE (v2)
Engine sections in this catalog
TOP COWLING
ELECTRICAL 2
ELECTRICAL 3
ELECTRICAL 4
ELECTRICAL 5
STARTING MOTOR
BOTTOM COWLING
STEERING
CONTROL
BRACKET 1
BRACKET 2
CYLINDER & CRANKCASE
BRACKET 3
BRACKET 4
UPPER CASING
LOWER CASING & DRIVE 1
LOWER CASING & DRIVE 2
LOWER CASING & DRIVE 3
FUEL TANK
STEERING GUIDE
REMOTE CONTROL BOX
REMOTE CONTROL ASSY
CRANKSHAFT & PISTON
METER
REPAIR KIT 1
REPAIR KIT 2
INTAKE
CARBURETOR
FUEL
STARTER
GENERATOR
ELECTRICAL 1

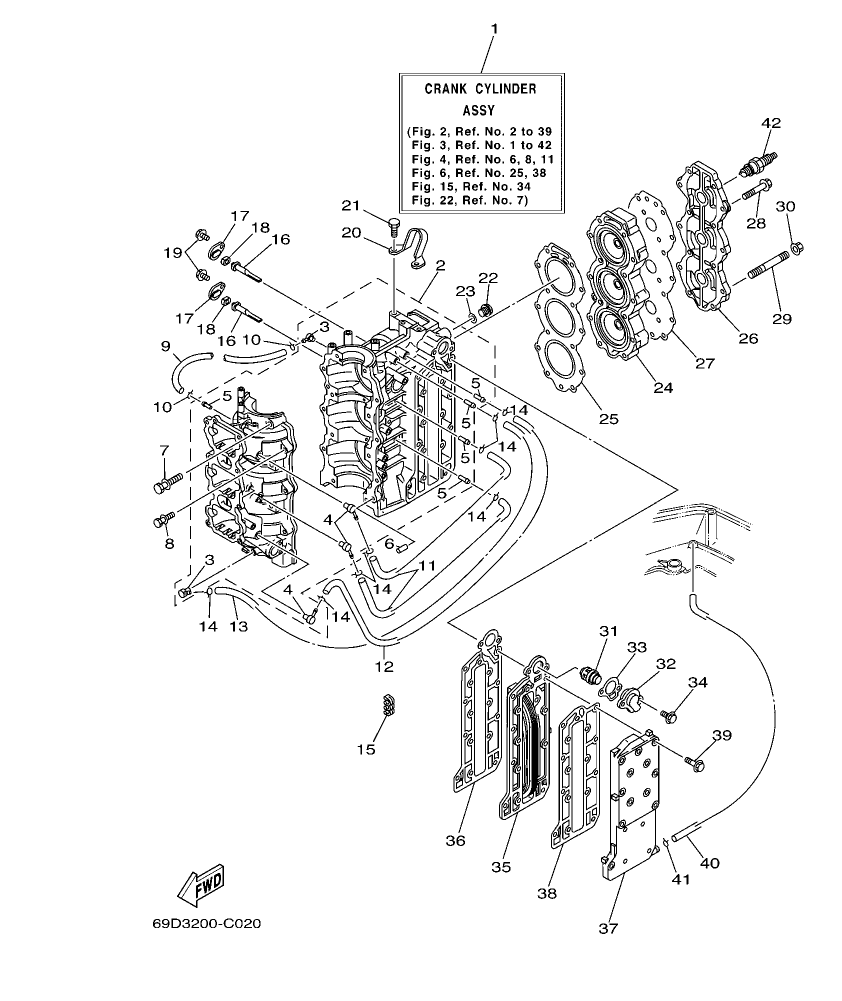

Diagram for section 2: CYLINDER & CRANKCASE.
| Ref | Part No. | Qty | Buy |
|---|---|---|---|
| 1 |
69D–W0090–01–1S
CRANK CYLINDER ASSY
|
1 | Ask on WhatsApp |
| 1 |
69D–W0090–01–1S
CRANK CYLINDER ASSY
|
1 | Ask on WhatsApp |
| 1 |
69D–W0090–01–1S
CRANK CYLINDER ASSY
|
1 | Ask on WhatsApp |
| 2 |
69D–15100–00–1S
CRANKCASE ASSY
|
1 | Ask on WhatsApp |
| 2 |
69D–15100–00–1S
CRANKCASE ASSY
|
1 | Ask on WhatsApp |
| 2 |
69D–15100–00–1S
CRANKCASE ASSY
|
1 | Ask on WhatsApp |
| 3 |
688–11370–01
.CHECK VALVE ASSY
|
2 | Ask on WhatsApp |
| 3 |
688–11370–01
.CHECK VALVE ASSY
|
2 | Ask on WhatsApp |
| 3 |
688–11370–01
.CHECK VALVE ASSY
|
2 | Ask on WhatsApp |
| 4 |
650–11370–01
.CHECK VALVE ASSY
|
3 | Ask on WhatsApp |
| 4 |
650–11370–01
.CHECK VALVE ASSY
|
3 | Ask on WhatsApp |
| 4 |
650–11370–01
.CHECK VALVE ASSY
|
3 | Ask on WhatsApp |
| 5 |
624–14485–00
.PIPE, JOINT
|
5 | Ask on WhatsApp |
| 5 |
624–14485–00
.PIPE, JOINT
|
5 | Ask on WhatsApp |
| 5 |
624–14485–00
.PIPE, JOINT
|
5 | Ask on WhatsApp |
| 6 |
93608–12063
PIN, DOWEL
|
2 | Ask on WhatsApp |
| 6 |
93608–12063
PIN, DOWEL
|
2 | Ask on WhatsApp |
| 6 |
93608–12063
PIN, DOWEL
|
2 | Ask on WhatsApp |
| 7 |
90119–10005
BOLT, WITH WASHER
|
8 | Ask on WhatsApp |
| 7 |
90119–10005
BOLT, WITH WASHER
|
8 | Ask on WhatsApp |
| 7 |
90119–10005
BOLT, WITH WASHER
|
8 | Ask on WhatsApp |
| 8 |
90119–08M64
BOLT, WITH WASHER
|
6 | Ask on WhatsApp |
| 8 |
90119–08M64
BOLT, WITH WASHER
|
6 | Ask on WhatsApp |
| 8 |
90119–08M64
BOLT, WITH WASHER
|
6 | Ask on WhatsApp |
| 9 |
90445–07M44
HOSE (L250)
|
1 | Ask on WhatsApp |
| 9 |
90445–07M44
HOSE (L250)
|
1 | Ask on WhatsApp |
| 9 |
90445–07M44
HOSE (L250)
|
1 | Ask on WhatsApp |
| 10 |
90467–06016
CLIP
|
2 | Ask on WhatsApp |
| 10 |
90467–06016
CLIP
|
2 | Ask on WhatsApp |
| 10 |
90467–06016
CLIP
|
2 | Ask on WhatsApp |
| 11 |
90445–07M02
HOSE (L167)
|
2 | Ask on WhatsApp |
| 11 |
90445–07M02
HOSE (L167)
|
2 | Ask on WhatsApp |
| 11 |
90445–07M02
HOSE (L167)
|
2 | Ask on WhatsApp |
| 12 |
90445–07M45
HOSE (L340)
|
1 | Ask on WhatsApp |
| 12 |
90445–07M45
HOSE (L340)
|
1 | Ask on WhatsApp |
| 12 |
90445–07M45
HOSE (L340)
|
1 | Ask on WhatsApp |
| 13 |
90445–07M82
HOSE (L440)
|
1 | Ask on WhatsApp |
| 13 |
90445–07M82
HOSE (L440)
|
1 | Ask on WhatsApp |
| 13 |
90445–07M82
HOSE (L440)
|
1 | Ask on WhatsApp |
| 14 |
90467–06016
CLIP
|
8 | Ask on WhatsApp |
| 14 |
90467–06016
CLIP
|
8 | Ask on WhatsApp |
| 14 |
90467–06016
CLIP
|
8 | Ask on WhatsApp |
| 15 |
90464–07M05
CLAMP
|
1 | Ask on WhatsApp |
| 15 |
90464–07M05
CLAMP
|
1 | Ask on WhatsApp |
| 15 |
90464–07M05
CLAMP
|
1 | Ask on WhatsApp |
| 16 |
6H3–11325–01
ANODE
|
2 | Ask on WhatsApp |
| 16 |
6H3–11325–01
ANODE
|
2 | Ask on WhatsApp |
| 16 |
6H3–11325–01
ANODE
|
2 | Ask on WhatsApp |
| 17 |
6H3–11327–00–1S
COVER, ANODE
|
2 | Ask on WhatsApp |
| 17 |
6H3–11327–00–1S
COVER, ANODE
|
2 | Ask on WhatsApp |
| 17 |
6H3–11327–00–1S
COVER, ANODE
|
2 | Ask on WhatsApp |
| 18 |
6H3–11328–00
GROMMET, ANODE
|
2 | Ask on WhatsApp |
| 18 |
6H3–11328–00
GROMMET, ANODE
|
2 | Ask on WhatsApp |
| 18 |
6H3–11328–00
GROMMET, ANODE
|
2 | Ask on WhatsApp |
| 19 |
90119–06023
BOLT, WITH WASHER
|
2 | Ask on WhatsApp |
| 19 |
90119–06023
BOLT, WITH WASHER
|
2 | Ask on WhatsApp |
| 19 |
90119–06023
BOLT, WITH WASHER
|
2 | Ask on WhatsApp |
| 20 |
6K5–11119–01
HANGER, ENGINE
|
1 | Ask on WhatsApp |
| 20 |
6K5–11119–01
HANGER, ENGINE
|
1 | Ask on WhatsApp |
| 20 |
6K5–11119–01
HANGER, ENGINE
|
1 | Ask on WhatsApp |
| 21 |
90101–08002
BOLT
|
2 | Ask on WhatsApp |
| 21 |
90101–08002
BOLT
|
2 | Ask on WhatsApp |
| 21 |
90101–08002
BOLT
|
2 | Ask on WhatsApp |
| 22 |
90340–14M00
PLUG, STRAIGHT SCREW
|
1 | Ask on WhatsApp |
| 22 |
90340–14M00
PLUG, STRAIGHT SCREW
|
1 | Ask on WhatsApp |
| 22 |
90340–14M00
PLUG, STRAIGHT SCREW
|
1 | Ask on WhatsApp |
| 23 |
90430–14115
GASKET
|
1 | Ask on WhatsApp |
| 23 |
90430–14115
GASKET
|
1 | Ask on WhatsApp |
| 23 |
90430–14115
GASKET
|
1 | Ask on WhatsApp |
| 24 |
6H3–11111–01–1S
HEAD, CYLINDER 1
|
1 | Ask on WhatsApp |
| 24 |
6H3–11111–01–1S
HEAD, CYLINDER 1
|
1 | Ask on WhatsApp |
| 24 |
6H3–11111–01–1S
HEAD, CYLINDER 1
|
1 | Ask on WhatsApp |
| 25 |
6H3–11181–A1
GASKET, CYLINDER HEAD 1
|
1 | Ask on WhatsApp |
| 25 |
6H3–11181–A1
GASKET, CYLINDER HEAD 1
|
1 | Ask on WhatsApp |
| 25 |
6H3–11181–A1
GASKET, CYLINDER HEAD 1
|
1 | Ask on WhatsApp |
| 26 |
6H3–11191–00–1S
COVER, CYLINDER HEAD 1
|
1 | Ask on WhatsApp |
| 26 |
6H3–11191–00–1S
COVER, CYLINDER HEAD 1
|
1 | Ask on WhatsApp |
| 26 |
6H3–11191–00–1S
COVER, CYLINDER HEAD 1
|
1 | Ask on WhatsApp |
| 27 |
6H3–11193–A1
GASKET, HEAD COVER 1
|
1 | Ask on WhatsApp |
| 27 |
6H3–11193–A1
GASKET, HEAD COVER 1
|
1 | Ask on WhatsApp |
| 27 |
6H3–11193–A1
GASKET, HEAD COVER 1
|
1 | Ask on WhatsApp |
| 28 |
90119–08MA5
BOLT, WITH WASHER
|
13 | Ask on WhatsApp |
| 28 |
90119–08MA5
BOLT, WITH WASHER
|
13 | Ask on WhatsApp |
| 28 |
90119–08MA5
BOLT, WITH WASHER
|
13 | Ask on WhatsApp |
| 29 |
90116–08M69
BOLT, STUD
|
1 | Ask on WhatsApp |
| 29 |
90116–08M69
BOLT, STUD
|
1 | Ask on WhatsApp |
| 29 |
90116–08M69
BOLT, STUD
|
1 | Ask on WhatsApp |
| 30 |
90179–08M34
NUT
|
1 | Ask on WhatsApp |
| 30 |
90179–08M34
NUT
|
1 | Ask on WhatsApp |
| 30 |
90179–08M34
NUT
|
1 | Ask on WhatsApp |
| 31 |
6H3–12411–10
THERMOSTAT
|
1 | Ask on WhatsApp |
| 31 |
6H3–12411–10
THERMOSTAT
|
1 | Ask on WhatsApp |
| 31 |
6H3–12411–10
THERMOSTAT
|
1 | Ask on WhatsApp |
| 32 |
6H3–12413–00–1S
COVER, THERMOSTAT
|
1 | Ask on WhatsApp |
| 32 |
6H3–12413–00–1S
COVER, THERMOSTAT
|
1 | Ask on WhatsApp |
| 32 |
6H3–12413–00–1S
COVER, THERMOSTAT
|
1 | Ask on WhatsApp |
| 33 |
6H3–12414–A1
GASKET, COVER
|
1 | Ask on WhatsApp |
| 33 |
6H3–12414–A1
GASKET, COVER
|
1 | Ask on WhatsApp |
| 33 |
6H3–12414–A1
GASKET, COVER
|
1 | Ask on WhatsApp |
| 34 |
90119–06MA3
BOLT, WITH WASHER
|
2 | Ask on WhatsApp |
| 34 |
90119–06MA3
BOLT, WITH WASHER
|
2 | Ask on WhatsApp |
| 34 |
90119–06MA3
BOLT, WITH WASHER
|
2 | Ask on WhatsApp |
| 35 |
6H3–41111–01–1S
INNER COVER, EXHAUST
|
1 | Ask on WhatsApp |
| 35 |
6H3–41111–01–1S
INNER COVER, EXHAUST
|
1 | Ask on WhatsApp |
| 35 |
6H3–41111–01–1S
INNER COVER, EXHAUST
|
1 | Ask on WhatsApp |
| 36 |
6H3–41112–A0
GASKET, EXHAUST INNER COVER
|
1 | Ask on WhatsApp |
| 36 |
6H3–41112–A0
GASKET, EXHAUST INNER COVER
|
1 | Ask on WhatsApp |
| 36 |
6H3–41112–A0
GASKET, EXHAUST INNER COVER
|
1 | Ask on WhatsApp |
| 37 |
6H3–41113–02–1S
OUTER COVER, EXHAUST
|
1 | Ask on WhatsApp |
| 37 |
6H3–41113–02–1S
OUTER COVER, EXHAUST
|
1 | Ask on WhatsApp |
| 37 |
6H3–41113–02–1S
OUTER COVER, EXHAUST
|
1 | Ask on WhatsApp |
| 38 |
6H3–41114–A0
GASKET, EXHAUST OUTER COVER
|
1 | Ask on WhatsApp |
| 38 |
6H3–41114–A0
GASKET, EXHAUST OUTER COVER
|
1 | Ask on WhatsApp |
| 38 |
6H3–41114–A0
GASKET, EXHAUST OUTER COVER
|
1 | Ask on WhatsApp |
| 39 |
90119–06MA5
BOLT, WITH WASHER
|
16 | Ask on WhatsApp |
| 39 |
90119–06MA5
BOLT, WITH WASHER
|
14 | Ask on WhatsApp |
| 39 |
90119–06MA5
BOLT, WITH WASHER
|
16 | Ask on WhatsApp |
| 39 |
90119–06MA5
BOLT, WITH WASHER
|
16 | Ask on WhatsApp |
| 40 |
663–24312–01
PIPE 2
|
1 | Ask on WhatsApp |
| 40 |
663–24312–01
PIPE 2
|
1 | Ask on WhatsApp |
| 40 |
663–24312–01
PIPE 2
|
1 | Ask on WhatsApp |
| 41 |
90467–08004
CLIP
|
1 | Ask on WhatsApp |
| 41 |
90467–08004
CLIP
|
1 | Ask on WhatsApp |
| 41 |
90467–08004
CLIP
|
1 | Ask on WhatsApp |
| 42 |
94702–00160
PLUG, SPARK (NGK B8HS-10)
|
3 | Ask on WhatsApp |
| 42 |
94702–00160
PLUG, SPARK (NGK B8HS-10)
|
3 | Ask on WhatsApp |
| 42 |
94702–00160
PLUG, SPARK (NGK B8HS-10)
|
3 | Ask on WhatsApp |
| 42 |
94702–00247
PLUG, SPARK (NGK BR8HS-10)
|
3 | Ask on WhatsApp |
| 42 |
94702–00247
PLUG, SPARK (NGK BR8HS-10)
|
3 | Ask on WhatsApp |
| 42 |
94702–00247
PLUG, SPARK (NGK BR8HS-10)
|
3 | Ask on WhatsApp |
