E60H’04
Section 7: STARTER (v2)
Engine sections in this catalog
TOP COWLING
ELECTRICAL 2
ELECTRICAL 3
ELECTRICAL 4
ELECTRICAL 5
STARTING MOTOR
BOTTOM COWLING
STEERING
CONTROL
BRACKET 1
BRACKET 2
CYLINDER & CRANKCASE
BRACKET 3
BRACKET 4
UPPER CASING
LOWER CASING & DRIVE 1
LOWER CASING & DRIVE 2
LOWER CASING & DRIVE 3
FUEL TANK
STEERING GUIDE
REMOTE CONTROL BOX
REMOTE CONTROL ASSY
CRANKSHAFT & PISTON
METER
REPAIR KIT 1
REPAIR KIT 2
INTAKE
CARBURETOR
FUEL
STARTER
GENERATOR
ELECTRICAL 1

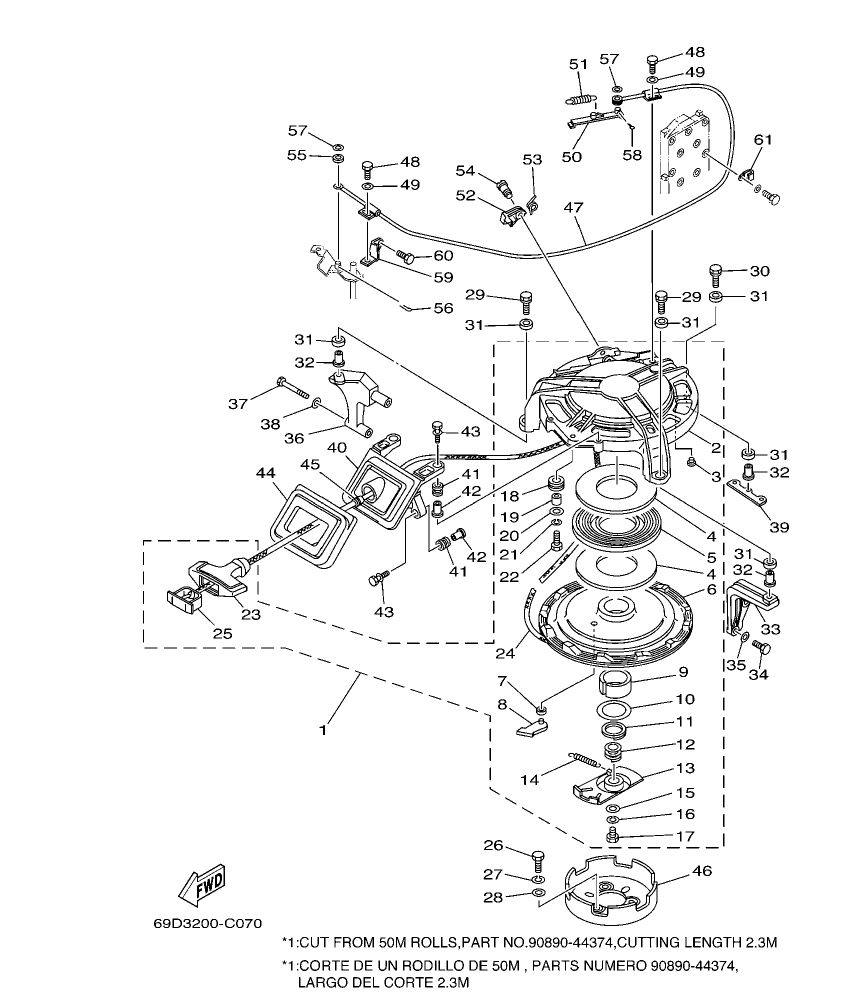

Diagram for section 7: STARTER.
| Ref | Part No. | Qty | Buy |
|---|---|---|---|
| 1 |
692–W1571–02
STARTER ASSY
|
1 | Ask on WhatsApp |
| 1 |
692–W1571–02
STARTER ASSY
|
1 | Ask on WhatsApp |
| 1 |
692–W1571–02
STARTER ASSY
|
1 | Ask on WhatsApp |
| 2 |
692–15711–00
.CASE, STARTER
|
1 | Ask on WhatsApp |
| 2 |
692–15711–00
.CASE, STARTER
|
1 | Ask on WhatsApp |
| 2 |
692–15711–00
.CASE, STARTER
|
1 | Ask on WhatsApp |
| 3 |
648–15773–00
.STAY 3
|
5 | Ask on WhatsApp |
| 3 |
648–15773–00
.STAY 3
|
5 | Ask on WhatsApp |
| 3 |
648–15773–00
.STAY 3
|
5 | Ask on WhatsApp |
| 4 |
663–15739–00
.WASHER, THRUST
|
2 | Ask on WhatsApp |
| 4 |
663–15739–00
.WASHER, THRUST
|
2 | Ask on WhatsApp |
| 4 |
663–15739–00
.WASHER, THRUST
|
2 | Ask on WhatsApp |
| 5 |
663–15713–00
.SPRING, STARTER
|
1 | Ask on WhatsApp |
| 5 |
663–15713–00
.SPRING, STARTER
|
1 | Ask on WhatsApp |
| 5 |
663–15713–00
.SPRING, STARTER
|
1 | Ask on WhatsApp |
| 6 |
663–15714–01
.DRUM, SHEAVE
|
1 | Ask on WhatsApp |
| 6 |
663–15714–01
.DRUM, SHEAVE
|
1 | Ask on WhatsApp |
| 6 |
663–15714–01
.DRUM, SHEAVE
|
1 | Ask on WhatsApp |
| 7 |
663–15764–00
.COLLAR 1
|
1 | Ask on WhatsApp |
| 7 |
663–15764–00
.COLLAR 1
|
1 | Ask on WhatsApp |
| 7 |
663–15764–00
.COLLAR 1
|
1 | Ask on WhatsApp |
| 8 |
663–15741–02
.PAWL, DRIVE
|
1 | Ask on WhatsApp |
| 8 |
663–15741–02
.PAWL, DRIVE
|
1 | Ask on WhatsApp |
| 8 |
663–15741–02
.PAWL, DRIVE
|
1 | Ask on WhatsApp |
| 9 |
663–15754–00
.BUSH 2
|
1 | Ask on WhatsApp |
| 9 |
663–15754–00
.BUSH 2
|
1 | Ask on WhatsApp |
| 9 |
663–15754–00
.BUSH 2
|
1 | Ask on WhatsApp |
| 10 |
663–15726–01
.WASHER, FLAT
|
1 | Ask on WhatsApp |
| 10 |
663–15726–01
.WASHER, FLAT
|
1 | Ask on WhatsApp |
| 10 |
663–15726–01
.WASHER, FLAT
|
1 | Ask on WhatsApp |
| 11 |
663–15744–00
.CIRCLIP
|
1 | Ask on WhatsApp |
| 11 |
663–15744–00
.CIRCLIP
|
1 | Ask on WhatsApp |
| 11 |
663–15744–00
.CIRCLIP
|
1 | Ask on WhatsApp |
| 12 |
663–15715–00
.SPRING, FRICTION
|
1 | Ask on WhatsApp |
| 12 |
663–15715–00
.SPRING, FRICTION
|
1 | Ask on WhatsApp |
| 12 |
663–15715–00
.SPRING, FRICTION
|
1 | Ask on WhatsApp |
| 13 |
663–15716–01
.PLATE, DRIVE
|
1 | Ask on WhatsApp |
| 13 |
663–15716–01
.PLATE, DRIVE
|
1 | Ask on WhatsApp |
| 13 |
663–15716–01
.PLATE, DRIVE
|
1 | Ask on WhatsApp |
| 14 |
663–15734–01
.SPRING, RETURN
|
1 | Ask on WhatsApp |
| 14 |
663–15734–01
.SPRING, RETURN
|
1 | Ask on WhatsApp |
| 14 |
663–15734–01
.SPRING, RETURN
|
1 | Ask on WhatsApp |
| 15 |
663–15719–00
.WASHER, THRUST
|
1 | Ask on WhatsApp |
| 15 |
663–15719–00
.WASHER, THRUST
|
1 | Ask on WhatsApp |
| 15 |
663–15719–00
.WASHER, THRUST
|
1 | Ask on WhatsApp |
| 16 |
92903–06100
.WASHER, SPRING
|
1 | Ask on WhatsApp |
| 16 |
92903–06100
.WASHER, SPRING
|
1 | Ask on WhatsApp |
| 16 |
92903–06100
.WASHER, SPRING
|
1 | Ask on WhatsApp |
| 17 |
97303–06016
.BOLT
|
1 | Ask on WhatsApp |
| 17 |
97303–06016
.BOLT
|
1 | Ask on WhatsApp |
| 17 |
97303–06016
.BOLT
|
1 | Ask on WhatsApp |
| 18 |
663–15752–00
.ROLLER, WIRE
|
1 | Ask on WhatsApp |
| 18 |
663–15752–00
.ROLLER, WIRE
|
1 | Ask on WhatsApp |
| 18 |
663–15752–00
.ROLLER, WIRE
|
1 | Ask on WhatsApp |
| 19 |
663–15753–00
.BUSH
|
1 | Ask on WhatsApp |
| 19 |
663–15753–00
.BUSH
|
1 | Ask on WhatsApp |
| 19 |
663–15753–00
.BUSH
|
1 | Ask on WhatsApp |
| 20 |
663–15791–00
.WASHER, LOCK
|
1 | Ask on WhatsApp |
| 20 |
663–15791–00
.WASHER, LOCK
|
1 | Ask on WhatsApp |
| 20 |
663–15791–00
.WASHER, LOCK
|
1 | Ask on WhatsApp |
| 21 |
92903–06100
.WASHER, SPRING
|
1 | Ask on WhatsApp |
| 21 |
92903–06100
.WASHER, SPRING
|
1 | Ask on WhatsApp |
| 21 |
92903–06100
.WASHER, SPRING
|
1 | Ask on WhatsApp |
| 22 |
97303–06025
.BOLT
|
1 | Ask on WhatsApp |
| 22 |
97303–06025
.BOLT
|
1 | Ask on WhatsApp |
| 22 |
97303–06025
.BOLT
|
1 | Ask on WhatsApp |
| 23 |
689–15755–01
.HANDLE, STARTER
|
1 | Ask on WhatsApp |
| 23 |
689–15755–01
.HANDLE, STARTER
|
1 | Ask on WhatsApp |
| 23 |
689–15755–01
.HANDLE, STARTER
|
1 | Ask on WhatsApp |
| 25 |
6F5–15779–02
.COVER
|
1 | Ask on WhatsApp |
| 25 |
6F5–15779–02
.COVER
|
1 | Ask on WhatsApp |
| 25 |
6F5–15779–02
.COVER
|
1 | Ask on WhatsApp |
| 26 |
97013–08012
BOLT
|
3 | Ask on WhatsApp |
| 26 |
97013–08012
BOLT
|
3 | Ask on WhatsApp |
| 26 |
97013–08012
BOLT
|
3 | Ask on WhatsApp |
| 27 |
92903–08100
WASHER, SPRING
|
3 | Ask on WhatsApp |
| 27 |
92903–08100
WASHER, SPRING
|
3 | Ask on WhatsApp |
| 27 |
92903–08100
WASHER, SPRING
|
3 | Ask on WhatsApp |
| 28 |
92903–08600
WASHER, PLATE
|
3 | Ask on WhatsApp |
| 28 |
92903–08600
WASHER, PLATE
|
3 | Ask on WhatsApp |
| 28 |
92903–08600
WASHER, PLATE
|
3 | Ask on WhatsApp |
| 29 |
90119–08M28
BOLT, WITH WASHER
|
2 | Ask on WhatsApp |
| 29 |
90119–08M28
BOLT, WITH WASHER
|
2 | Ask on WhatsApp |
| 29 |
90119–08M28
BOLT, WITH WASHER
|
2 | Ask on WhatsApp |
| 30 |
90119–08M32
BOLT, WITH WASHER
|
1 | Ask on WhatsApp |
| 30 |
90119–08M32
BOLT, WITH WASHER
|
1 | Ask on WhatsApp |
| 30 |
90119–08M32
BOLT, WITH WASHER
|
1 | Ask on WhatsApp |
| 31 |
90385–12M04
BUSH
|
6 | Ask on WhatsApp |
| 31 |
90385–12M04
BUSH
|
6 | Ask on WhatsApp |
| 31 |
90385–12M04
BUSH
|
6 | Ask on WhatsApp |
| 32 |
90387–08M05
COLLAR
|
3 | Ask on WhatsApp |
| 32 |
90387–08M05
COLLAR
|
3 | Ask on WhatsApp |
| 32 |
90387–08M05
COLLAR
|
3 | Ask on WhatsApp |
| 33 |
6K5–15771–00–94
STAY 1
|
1 | Ask on WhatsApp |
| 33 |
6K5–15771–00–94
STAY 1
|
1 | Ask on WhatsApp |
| 33 |
6K5–15771–00–94
STAY 1
|
1 | Ask on WhatsApp |
| 34 |
97013–06025
BOLT
|
2 | Ask on WhatsApp |
| 34 |
97013–06025
BOLT
|
2 | Ask on WhatsApp |
| 34 |
97013–06025
BOLT
|
2 | Ask on WhatsApp |
| 35 |
92903–06600
WASHER, PLATE
|
2 | Ask on WhatsApp |
| 35 |
92903–06600
WASHER, PLATE
|
2 | Ask on WhatsApp |
| 35 |
92903–06600
WASHER, PLATE
|
2 | Ask on WhatsApp |
| 36 |
6K5–15772–00–94
STAY 2
|
1 | Ask on WhatsApp |
| 36 |
6K5–15772–00–94
STAY 2
|
1 | Ask on WhatsApp |
| 36 |
6K5–15772–00–94
STAY 2
|
1 | Ask on WhatsApp |
| 37 |
97013–06055
BOLT
|
2 | Ask on WhatsApp |
| 37 |
97013–06055
BOLT
|
2 | Ask on WhatsApp |
| 37 |
97013–06055
BOLT
|
2 | Ask on WhatsApp |
| 38 |
92903–06600
WASHER, PLATE
|
2 | Ask on WhatsApp |
| 38 |
92903–06600
WASHER, PLATE
|
2 | Ask on WhatsApp |
| 38 |
92903–06600
WASHER, PLATE
|
2 | Ask on WhatsApp |
| 39 |
6K5–15773–01
STAY 3
|
1 | Ask on WhatsApp |
| 39 |
6K5–15773–01
STAY 3
|
1 | Ask on WhatsApp |
| 39 |
6K5–15773–01
STAY 3
|
1 | Ask on WhatsApp |
| 40 |
6K5–15758–01–94
GUIDE, ROPE
|
1 | Ask on WhatsApp |
| 40 |
6K5–15758–01–94
GUIDE, ROPE
|
1 | Ask on WhatsApp |
| 40 |
6K5–15758–01–94
GUIDE, ROPE
|
1 | Ask on WhatsApp |
| 41 |
6A0–82317–00
DAMPER, IGNITION COIL
|
4 | Ask on WhatsApp |
| 41 |
6A0–82317–00
DAMPER, IGNITION COIL
|
4 | Ask on WhatsApp |
| 41 |
6A0–82317–00
DAMPER, IGNITION COIL
|
4 | Ask on WhatsApp |
| 42 |
624–42542–00
PIPE
|
4 | Ask on WhatsApp |
| 42 |
624–42542–00
PIPE
|
4 | Ask on WhatsApp |
| 42 |
624–42542–00
PIPE
|
4 | Ask on WhatsApp |
| 43 |
90119–06M65
BOLT, WITH WASHER
|
4 | Ask on WhatsApp |
| 43 |
90119–06M65
BOLT, WITH WASHER
|
4 | Ask on WhatsApp |
| 43 |
90119–06M65
BOLT, WITH WASHER
|
4 | Ask on WhatsApp |
| 44 |
6K5–15762–00
SEAL, RUBBER 2
|
1 | Ask on WhatsApp |
| 44 |
6K5–15762–00
SEAL, RUBBER 2
|
1 | Ask on WhatsApp |
| 44 |
6K5–15762–00
SEAL, RUBBER 2
|
1 | Ask on WhatsApp |
| 45 |
697–15789–00
DAMPER
|
1 | Ask on WhatsApp |
| 45 |
697–15789–00
DAMPER
|
1 | Ask on WhatsApp |
| 45 |
697–15789–00
DAMPER
|
1 | Ask on WhatsApp |
| 46 |
6K5–15723–00
PULLEY, STARTER
|
1 | Ask on WhatsApp |
| 46 |
6K5–15723–00
PULLEY, STARTER
|
1 | Ask on WhatsApp |
| 46 |
6K5–15723–00
PULLEY, STARTER
|
1 | Ask on WhatsApp |
| 47 |
6K5–15770–01
CABLE COMP., STARTER STOP
|
1 | Ask on WhatsApp |
| 47 |
6K5–15770–01
CABLE COMP., STARTER STOP
|
1 | Ask on WhatsApp |
| 47 |
6K5–15770–01
CABLE COMP., STARTER STOP
|
1 | Ask on WhatsApp |
| 48 |
97095–06012
BOLT
|
2 | Ask on WhatsApp |
| 48 |
97095–06012
BOLT
|
2 | Ask on WhatsApp |
| 48 |
97095–06012
BOLT
|
2 | Ask on WhatsApp |
| 49 |
92995–06600
WASHER
|
2 | Ask on WhatsApp |
| 49 |
92995–06600
WASHER
|
2 | Ask on WhatsApp |
| 49 |
92995–06600
WASHER
|
2 | Ask on WhatsApp |
| 50 |
663–15735–01
GUIDE, CAM
|
1 | Ask on WhatsApp |
| 50 |
663–15735–01
GUIDE, CAM
|
1 | Ask on WhatsApp |
| 50 |
663–15735–01
GUIDE, CAM
|
1 | Ask on WhatsApp |
| 51 |
90506–08M23
SPRING, TENSION
|
1 | Ask on WhatsApp |
| 51 |
90506–08M23
SPRING, TENSION
|
1 | Ask on WhatsApp |
| 51 |
90506–08M23
SPRING, TENSION
|
1 | Ask on WhatsApp |
| 52 |
663–15794–00
STOPPER
|
1 | Ask on WhatsApp |
| 52 |
663–15794–00
STOPPER
|
1 | Ask on WhatsApp |
| 52 |
663–15794–00
STOPPER
|
1 | Ask on WhatsApp |
| 53 |
90508–12015
SPRING, TORSION
|
1 | Ask on WhatsApp |
| 53 |
90508–12015
SPRING, TORSION
|
1 | Ask on WhatsApp |
| 53 |
90508–12015
SPRING, TORSION
|
1 | Ask on WhatsApp |
| 54 |
90149–05095
SCREW
|
1 | Ask on WhatsApp |
| 54 |
90149–05095
SCREW
|
1 | Ask on WhatsApp |
| 54 |
90149–05095
SCREW
|
1 | Ask on WhatsApp |
| 55 |
663–15736–00
RING, RETAINING 1
|
1 | Ask on WhatsApp |
| 55 |
663–15736–00
RING, RETAINING 1
|
1 | Ask on WhatsApp |
| 55 |
663–15736–00
RING, RETAINING 1
|
1 | Ask on WhatsApp |
| 56 |
90468–18008
CLIP
|
1 | Ask on WhatsApp |
| 56 |
90468–18008
CLIP
|
1 | Ask on WhatsApp |
| 56 |
90468–18008
CLIP
|
1 | Ask on WhatsApp |
| 57 |
92903–06200
WASHER, PLAIN
|
2 | Ask on WhatsApp |
| 57 |
92903–06200
WASHER, PLAIN
|
2 | Ask on WhatsApp |
| 57 |
92903–06200
WASHER, PLAIN
|
2 | Ask on WhatsApp |
| 58 |
91490–16012
PIN, COTTER
|
1 | Ask on WhatsApp |
| 58 |
91490–16012
PIN, COTTER
|
1 | Ask on WhatsApp |
| 58 |
91490–16012
PIN, COTTER
|
1 | Ask on WhatsApp |
| 59 |
6K5–15774–00
STAY 4
|
1 | Ask on WhatsApp |
| 59 |
6K5–15774–00
STAY 4
|
1 | Ask on WhatsApp |
| 59 |
6K5–15774–00
STAY 4
|
1 | Ask on WhatsApp |
| 60 |
97013–06012
BOLT
|
1 | Ask on WhatsApp |
| 60 |
97013–06012
BOLT
|
1 | Ask on WhatsApp |
| 60 |
97013–06012
BOLT
|
1 | Ask on WhatsApp |
| 61 |
90465–06M90
CLAMP
|
1 | Ask on WhatsApp |
| 61 |
90465–06M90
CLAMP
|
1 | Ask on WhatsApp |
| 61 |
90465–06M90
CLAMP
|
1 | Ask on WhatsApp |
