E60H’04
Section 9: ELECTRICAL 1 (v2)
Engine sections in this catalog
TOP COWLING
ELECTRICAL 2
ELECTRICAL 3
ELECTRICAL 4
ELECTRICAL 5
STARTING MOTOR
BOTTOM COWLING
STEERING
CONTROL
BRACKET 1
BRACKET 2
CYLINDER & CRANKCASE
BRACKET 3
BRACKET 4
UPPER CASING
LOWER CASING & DRIVE 1
LOWER CASING & DRIVE 2
LOWER CASING & DRIVE 3
FUEL TANK
STEERING GUIDE
REMOTE CONTROL BOX
REMOTE CONTROL ASSY
CRANKSHAFT & PISTON
METER
REPAIR KIT 1
REPAIR KIT 2
INTAKE
CARBURETOR
FUEL
STARTER
GENERATOR
ELECTRICAL 1

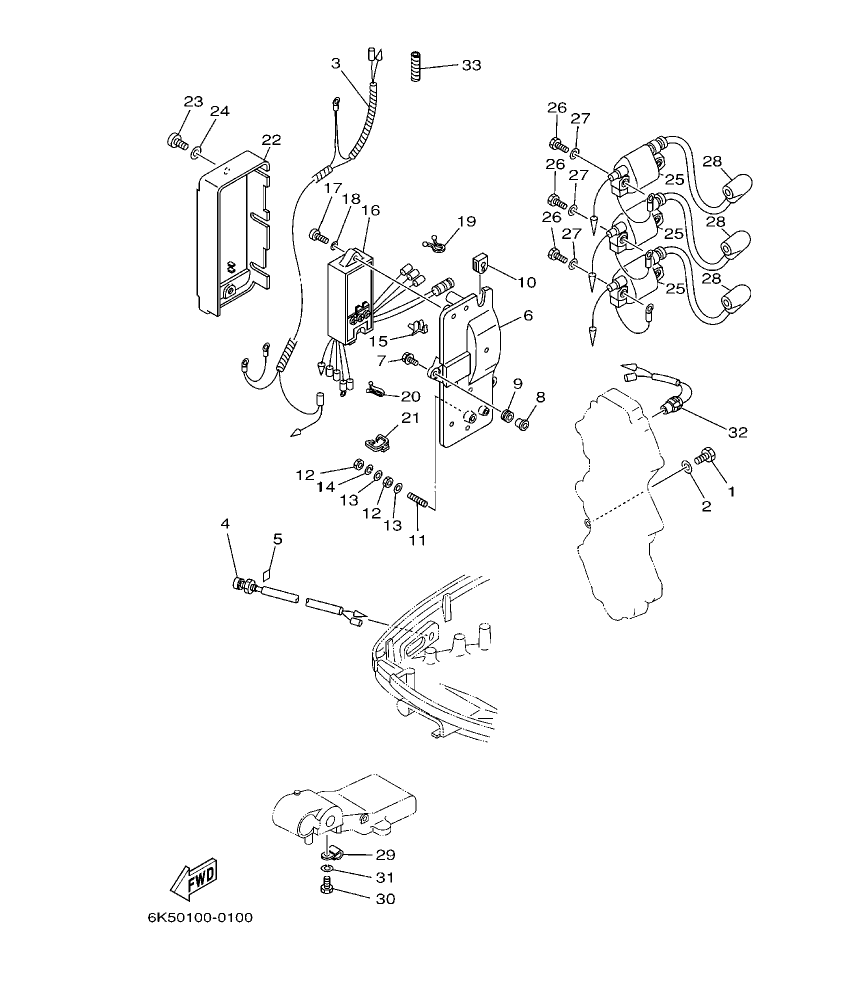

Diagram for section 9: ELECTRICAL 1.
| Ref | Part No. | Qty | Buy |
|---|---|---|---|
| 1 |
97013–06012
|
1 | Ask on WhatsApp |
| 1 |
97013–06012
|
1 | Ask on WhatsApp |
| 2 |
92903–06600
|
1 | Ask on WhatsApp |
| 2 |
92903–06600
|
1 | Ask on WhatsApp |
| 3 |
6K5–82531–00
|
1 | Ask on WhatsApp |
| 4 |
6H4–85411–00
|
1 | Ask on WhatsApp |
| 4 |
6H4–85411–00
|
1 | Ask on WhatsApp |
| 5 |
6H4–85415–00
|
1 | Ask on WhatsApp |
| 5 |
6H4–85415–00
|
1 | Ask on WhatsApp |
| 6 |
6H3–85542–00–94
|
1 | Ask on WhatsApp |
| 6 |
6H3–85542–00–94
|
1 | Ask on WhatsApp |
| 7 |
90105–06M14
|
3 | Ask on WhatsApp |
| 7 |
90105–06M14
|
3 | Ask on WhatsApp |
| 8 |
90387–06M43
|
3 | Ask on WhatsApp |
| 8 |
90387–06M43
|
3 | Ask on WhatsApp |
| 9 |
90480–13M24
|
3 | Ask on WhatsApp |
| 9 |
90480–13M24
|
3 | Ask on WhatsApp |
| 10 |
6H3–81922–00
|
1 | Ask on WhatsApp |
| 10 |
6H3–81922–00
|
1 | Ask on WhatsApp |
| 11 |
90116–06M07
|
1 | Ask on WhatsApp |
| 11 |
90116–06M07
|
1 | Ask on WhatsApp |
| 12 |
95380–06700
|
2 | Ask on WhatsApp |
| 12 |
95380–06700
|
2 | Ask on WhatsApp |
| 13 |
92990–06200
|
2 | Ask on WhatsApp |
| 13 |
92990–06200
|
2 | Ask on WhatsApp |
| 14 |
92990–06100
|
1 | Ask on WhatsApp |
| 14 |
92990–06100
|
1 | Ask on WhatsApp |
| 15 |
90464–04M12
|
1 | Ask on WhatsApp |
| 15 |
90464–04M12
|
1 | Ask on WhatsApp |
| 16 |
6H3–85540–11
|
1 | Ask on WhatsApp |
| 16 |
6H3–85540–11
|
1 | Ask on WhatsApp |
| 17 |
97880–06025
|
2 | Ask on WhatsApp |
| 17 |
97880–06025
|
2 | Ask on WhatsApp |
| 18 |
92990–06600
|
2 | Ask on WhatsApp |
| 18 |
92990–06600
|
2 | Ask on WhatsApp |
| 19 |
90464–08M07
|
1 | Ask on WhatsApp |
| 19 |
90464–08M07
|
1 | Ask on WhatsApp |
| 20 |
90464–12M17
|
1 | Ask on WhatsApp |
| 20 |
90464–12M17
|
1 | Ask on WhatsApp |
| 21 |
90464–07M10
|
1 | Ask on WhatsApp |
| 21 |
90464–07M10
|
1 | Ask on WhatsApp |
| 22 |
6H3–81916–00
|
1 | Ask on WhatsApp |
| 22 |
6H3–81916–00
|
1 | Ask on WhatsApp |
| 23 |
97885–06012
|
2 | Ask on WhatsApp |
| 23 |
97885–06012
|
2 | Ask on WhatsApp |
| 24 |
92995–06600
|
2 | Ask on WhatsApp |
| 24 |
92995–06600
|
2 | Ask on WhatsApp |
| 25 |
6H3–85570–10
|
3 | Ask on WhatsApp |
| 25 |
6H3–85570–10
|
3 | Ask on WhatsApp |
| 26 |
97013–06025
|
6 | Ask on WhatsApp |
| 26 |
97013–06025
|
6 | Ask on WhatsApp |
| 27 |
92903–06600
|
6 | Ask on WhatsApp |
| 27 |
92903–06600
|
6 | Ask on WhatsApp |
| 28 |
63M–82370–01
PLUG CAP ASSY
|
3 | Ask on WhatsApp |
| 28 |
663–82370–01
PLUG CAP ASSY
|
3 | Ask on WhatsApp |
| 28 |
663–82370–01
PLUG CAP ASSY
|
3 | Ask on WhatsApp |
| 28 |
663–82370–01
PLUG CAP ASSY
|
3 | Ask on WhatsApp |
| 28 |
6G1–82370–21
PLUG CAP ASSY
|
3 | Ask on WhatsApp |
| 29 |
90465–06M90
CLAMP
|
1 | Ask on WhatsApp |
| 30 |
97013–06012
BOLT
|
1 | Ask on WhatsApp |
| 31 |
92903–06100
WASHER, SPRING
|
1 | Ask on WhatsApp |
| 32 |
688–82560–10
THERMO SWITCH ASSY
|
1 | Ask on WhatsApp |
| 32 |
688–82560–10
THERMO SWITCH ASSY
|
1 | Ask on WhatsApp |
| 32 |
688–82560–10
THERMO SWITCH ASSY
|
1 | Ask on WhatsApp |
| 33 |
90446–10M02
HOSE
|
1 | Ask on WhatsApp |
| 33 |
90446–10M02
HOSE
|
1 | Ask on WhatsApp |
| 33 |
90446–10M02
HOSE
|
1 | Ask on WhatsApp |
