E60H’04
Section 4: INTAKE (v2)
Engine sections in this catalog
TOP COWLING
ELECTRICAL 2
ELECTRICAL 3
ELECTRICAL 4
ELECTRICAL 5
STARTING MOTOR
BOTTOM COWLING
STEERING
CONTROL
BRACKET 1
BRACKET 2
CYLINDER & CRANKCASE
BRACKET 3
BRACKET 4
UPPER CASING
LOWER CASING & DRIVE 1
LOWER CASING & DRIVE 2
LOWER CASING & DRIVE 3
FUEL TANK
STEERING GUIDE
REMOTE CONTROL BOX
REMOTE CONTROL ASSY
CRANKSHAFT & PISTON
METER
REPAIR KIT 1
REPAIR KIT 2
INTAKE
CARBURETOR
FUEL
STARTER
GENERATOR
ELECTRICAL 1

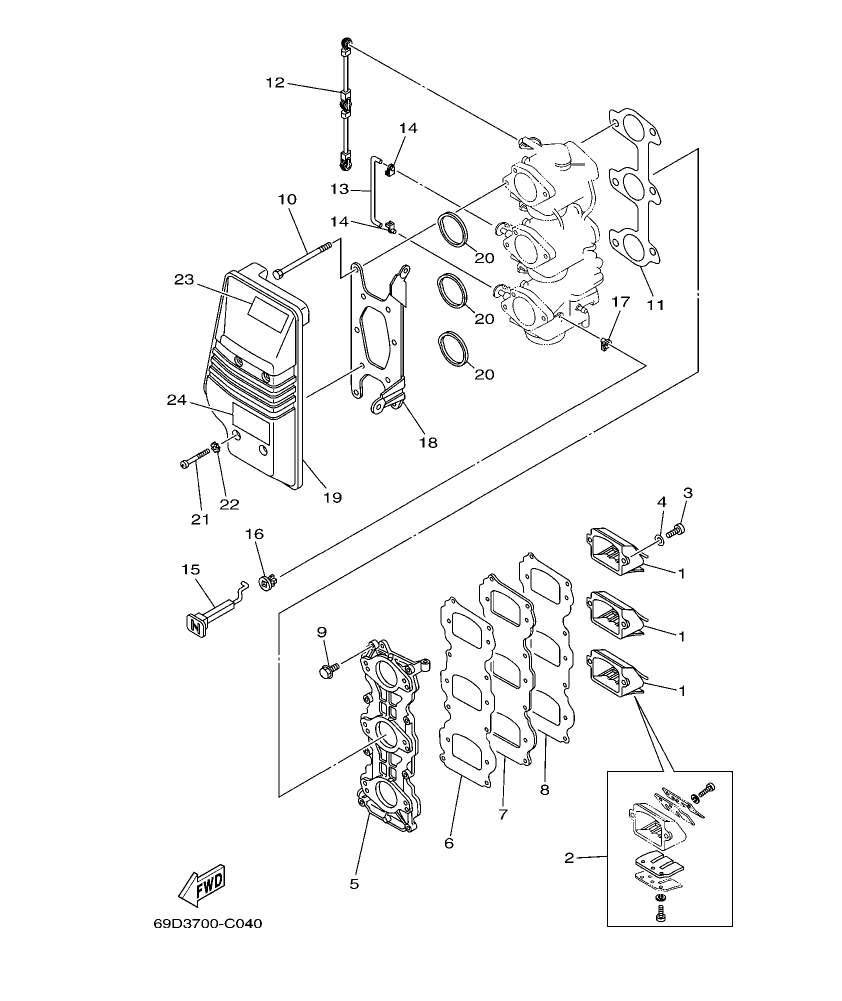

Diagram for section 4: INTAKE.
| Ref | Part No. | Qty | Buy |
|---|---|---|---|
| 1 |
6H2–13610–00
REED VALVE ASSY
|
3 | Ask on WhatsApp |
| 1 |
6H2–13610–00
REED VALVE ASSY
|
3 | Ask on WhatsApp |
| 1 |
6H2–13610–00
REED VALVE ASSY
|
3 | Ask on WhatsApp |
| 2 |
688–W0004–00
.REED SET
|
1 | Ask on WhatsApp |
| 2 |
688–W0004–00
.REED SET
|
1 | Ask on WhatsApp |
| 2 |
688–W0004–00
.REED SET
|
1 | Ask on WhatsApp |
| 3 |
97880–05016
SCREW, PAN HEAD
|
6 | Ask on WhatsApp |
| 3 |
97880–05016
SCREW, PAN HEAD
|
6 | Ask on WhatsApp |
| 3 |
97880–05016
SCREW, PAN HEAD
|
6 | Ask on WhatsApp |
| 4 |
92990–05600
WASHER, PLATE
|
6 | Ask on WhatsApp |
| 4 |
92990–05600
WASHER, PLATE
|
6 | Ask on WhatsApp |
| 4 |
92990–05600
WASHER, PLATE
|
6 | Ask on WhatsApp |
| 5 |
6H3–13641–03–94
MANIFOLD 1
|
1 | Ask on WhatsApp |
| 5 |
6H3–13641–03–94
MANIFOLD 1
|
1 | Ask on WhatsApp |
| 5 |
6H3–13641–03–94
MANIFOLD 1
|
1 | Ask on WhatsApp |
| 6 |
6H3–13621–A1
GASKET, VALVE SEAT
|
1 | Ask on WhatsApp |
| 6 |
6H3–13621–A1
GASKET, VALVE SEAT
|
1 | Ask on WhatsApp |
| 6 |
6H3–13621–A1
GASKET, VALVE SEAT
|
1 | Ask on WhatsApp |
| 7 |
6H3–13624–00–94
PLATE,REED VALVE
|
1 | Ask on WhatsApp |
| 7 |
6H3–13624–00–94
PLATE,REED VALVE
|
1 | Ask on WhatsApp |
| 7 |
6H3–13624–00–94
PLATE,REED VALVE
|
1 | Ask on WhatsApp |
| 8 |
6H3–13622–A1
GASKET, VALVE SEAT
|
1 | Ask on WhatsApp |
| 8 |
6H3–13622–A1
GASKET, VALVE SEAT
|
1 | Ask on WhatsApp |
| 8 |
6H3–13622–A1
GASKET, VALVE SEAT
|
1 | Ask on WhatsApp |
| 9 |
90119–06MA3
BOLT, WITH WASHER
|
8 | Ask on WhatsApp |
| 9 |
90119–06MA3
BOLT, WITH WASHER
|
8 | Ask on WhatsApp |
| 9 |
90119–06MA3
BOLT, WITH WASHER
|
8 | Ask on WhatsApp |
| 10 |
97095–06095
BOLT
|
6 | Ask on WhatsApp |
| 10 |
97095–06095
BOLT
|
6 | Ask on WhatsApp |
| 10 |
97095–06095
BOLT
|
6 | Ask on WhatsApp |
| 11 |
6H3–14198–A1
GASKET
|
1 | Ask on WhatsApp |
| 11 |
6H3–14198–A1
GASKET
|
1 | Ask on WhatsApp |
| 11 |
6H3–14198–A1
GASKET
|
1 | Ask on WhatsApp |
| 12 |
6H3–41217–00
ROD, ACCEL. LEVER
|
1 | Ask on WhatsApp |
| 12 |
6H3–41217–00
ROD, ACCEL. LEVER
|
1 | Ask on WhatsApp |
| 12 |
6H3–41217–00
ROD, ACCEL. LEVER
|
1 | Ask on WhatsApp |
| 13 |
6H3–41257–00
ROD, CHOKE 2
|
2 | Ask on WhatsApp |
| 13 |
6H3–41257–00
ROD, CHOKE 2
|
2 | Ask on WhatsApp |
| 13 |
6H3–41257–00
ROD, CHOKE 2
|
2 | Ask on WhatsApp |
| 14 |
661–41262–02
JOINT, CHOKE LEVER
|
4 | Ask on WhatsApp |
| 14 |
661–41262–02
JOINT, CHOKE LEVER
|
4 | Ask on WhatsApp |
| 14 |
661–41262–02
JOINT, CHOKE LEVER
|
4 | Ask on WhatsApp |
| 15 |
6H3–41271–00
KNOB, CHOKE
|
1 | Ask on WhatsApp |
| 15 |
6H3–41271–00
KNOB, CHOKE
|
1 | Ask on WhatsApp |
| 15 |
6H3–41271–00
KNOB, CHOKE
|
1 | Ask on WhatsApp |
| 16 |
689–41273–00
GROMMET
|
1 | Ask on WhatsApp |
| 16 |
689–41273–00
GROMMET
|
1 | Ask on WhatsApp |
| 16 |
689–41273–00
GROMMET
|
1 | Ask on WhatsApp |
| 17 |
661–41262–02
JOINT, CHOKE LEVER
|
1 | Ask on WhatsApp |
| 17 |
661–41262–02
JOINT, CHOKE LEVER
|
1 | Ask on WhatsApp |
| 17 |
661–41262–02
JOINT, CHOKE LEVER
|
1 | Ask on WhatsApp |
| 18 |
6H3–14413–10
STAY
|
1 | Ask on WhatsApp |
| 18 |
6H3–14413–10
STAY
|
1 | Ask on WhatsApp |
| 18 |
6H3–14413–10
STAY
|
1 | Ask on WhatsApp |
| 19 |
6H3–14440–02
SILENCER ASSY, INTAKE
|
1 | Ask on WhatsApp |
| 19 |
6H3–14440–02
SILENCER ASSY, INTAKE
|
1 | Ask on WhatsApp |
| 19 |
6H3–14440–02
SILENCER ASSY, INTAKE
|
1 | Ask on WhatsApp |
| 20 |
6H3–14457–01
SEAL
|
3 | Ask on WhatsApp |
| 20 |
6H3–14457–01
SEAL
|
3 | Ask on WhatsApp |
| 20 |
6H3–14457–01
SEAL
|
3 | Ask on WhatsApp |
| 21 |
97885–06045
SCREW, PAN HEAD
|
4 | Ask on WhatsApp |
| 21 |
97885–06045
SCREW, PAN HEAD
|
4 | Ask on WhatsApp |
| 21 |
97885–06045
SCREW, PAN HEAD
|
4 | Ask on WhatsApp |
| 22 |
90209–06M05
WASHER
|
4 | Ask on WhatsApp |
| 22 |
90209–06M05
WASHER
|
4 | Ask on WhatsApp |
| 22 |
90209–06M05
WASHER
|
4 | Ask on WhatsApp |
| 23 |
6A1–83625–41
MARK 5
|
1 | Ask on WhatsApp |
| 23 |
6A1–83625–41
MARK 5
|
1 | Ask on WhatsApp |
| 23 |
6A1–83625–41
MARK 5
|
1 | Ask on WhatsApp |
| 24 |
6K5–14488–00
LABEL, CAUTION
|
1 | Ask on WhatsApp |
| 24 |
6K5–14488–00
LABEL, CAUTION
|
1 | Ask on WhatsApp |
| 24 |
6K5–14488–00
LABEL, CAUTION
|
1 | Ask on WhatsApp |
