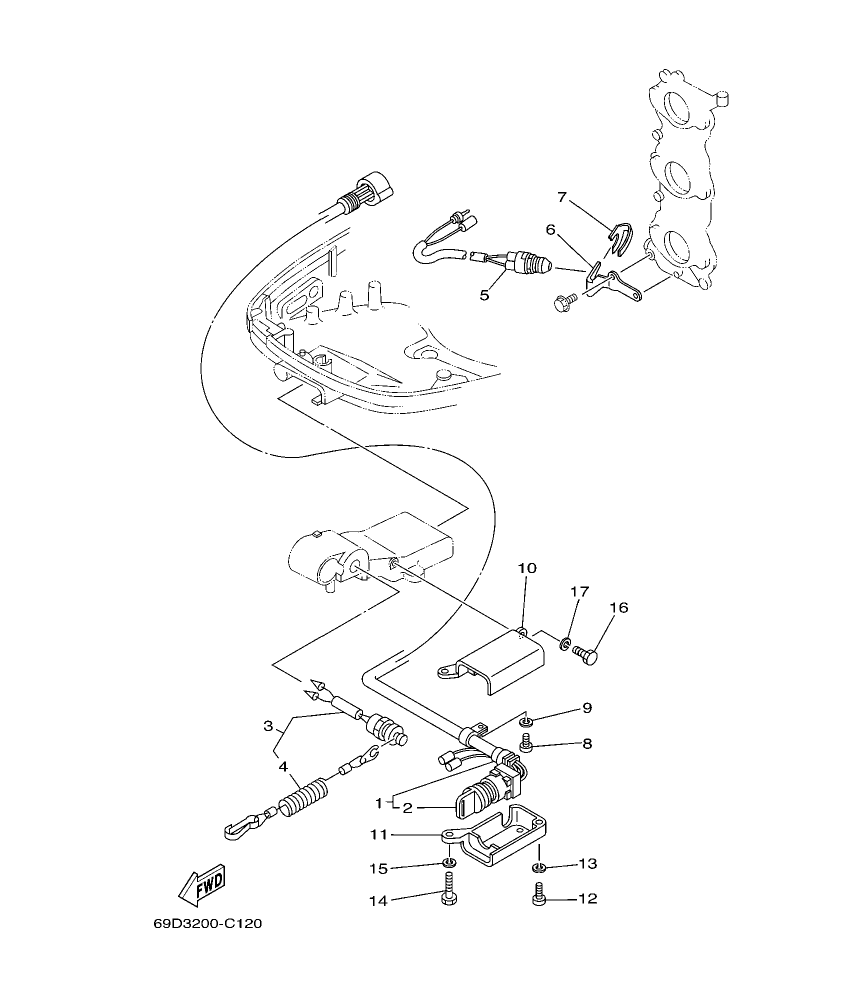

Diagram for section 12: ELECTRICAL 4.
| Ref | Part No. | Qty | Buy |
|---|---|---|---|
| 1 |
6H3–82510–20
MAIN SWITCH ASSY
|
1 | Ask on WhatsApp |
| 2 |
676–82577–00
.CAP, KEY
|
1 | Ask on WhatsApp |
| 3 |
688–82575–10
ENGINE STOP SWITCH ASSY
|
1 | Ask on WhatsApp |
| 4 |
682–82556–00
.STOPPER
|
1 | Ask on WhatsApp |
| 5 |
6H3–82540–00
NEUTRAL SWITCH ASSY
|
1 | Ask on WhatsApp |
| 6 |
6H3–82554–00
STAY, NEUTRAL SWITCH
|
1 | Ask on WhatsApp |
| 7 |
663–82555–01
DAMPER, MAIN SWITCH 1
|
1 | Ask on WhatsApp |
| 8 |
97885–06012
SCREW, PAN HEAD
|
1 | Ask on WhatsApp |
| 9 |
92995–06100
WASHER, SPRING
|
1 | Ask on WhatsApp |
| 10 |
697–8252E–02–4D
COVER, MAIN SWITCH 1
|
1 | Ask on WhatsApp |
| 11 |
697–8252F–02–4D
COVER, MAIN SWITCH 2
|
1 | Ask on WhatsApp |
| 12 |
97880–06025
SCREW, PAN HEAD
|
1 | Ask on WhatsApp |
| 13 |
92990–06100
WASHER, SPRING
|
1 | Ask on WhatsApp |
| 14 |
97013–06030
BOLT
|
1 | Ask on WhatsApp |
| 15 |
92903–06100
WASHER, SPRING
|
1 | Ask on WhatsApp |
| 16 |
97013–06020
BOLT
|
1 | Ask on WhatsApp |
| 17 |
92903–06100
WASHER, SPRING
|
1 | Ask on WhatsApp |
