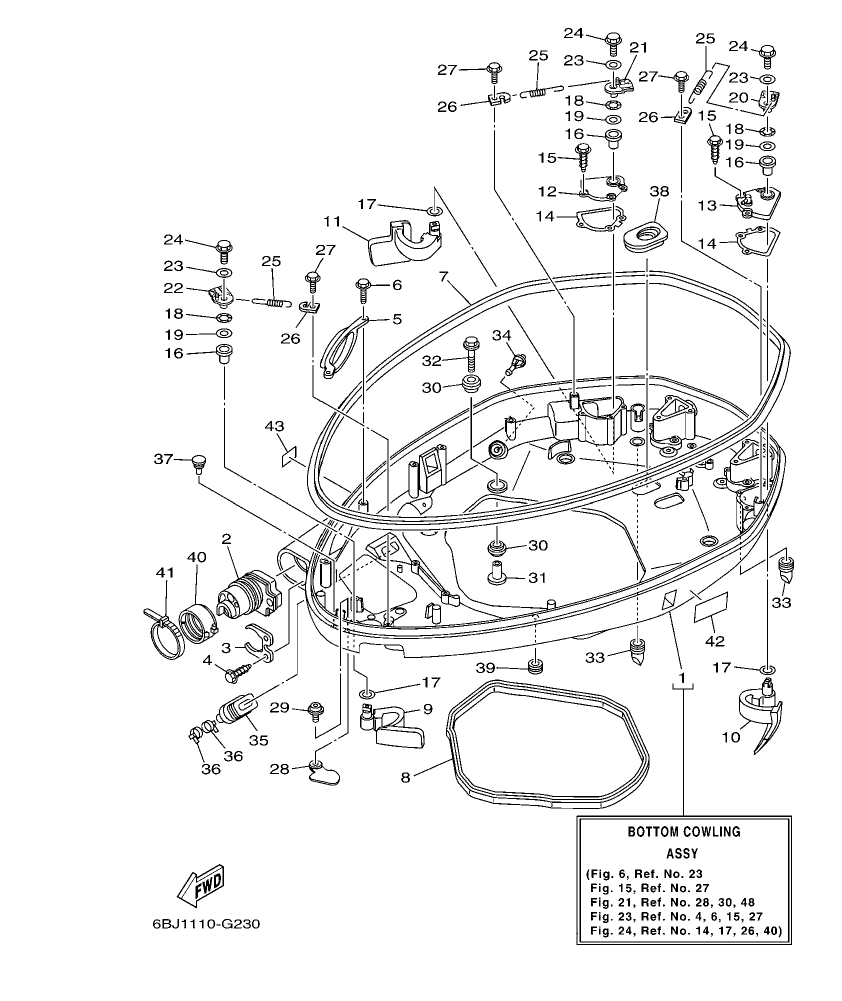

Diagram for section 23: BOTTOM COWLING 1.
| Ref | Part No. | Qty | Buy |
|---|---|---|---|
| 2 |
6AW-42710-00-8D
BOTTOM COWLING ASSY
|
1 | Ask on WhatsApp |
| 2 |
6AW-42851-00
COVER, CLAMP
|
1 | Ask on WhatsApp |
| 3 |
6AW-42725-00
GROMMET
|
1 | Ask on WhatsApp |
| 3 |
90111-06094
BOLT,HEX. SOCKET BUTTON
|
1 | Ask on WhatsApp |
| 4 |
6AW-42761-00
STOPPER
|
1 | Ask on WhatsApp |
| 4 |
90480-22M81
GROMMET
|
12 | Ask on WhatsApp |
| 5 |
90109-06M86
BOLT
|
2 | Ask on WhatsApp |
| 5 |
90387-08M37
COLLAR
|
6 | Ask on WhatsApp |
| 6 |
6AW-42735-00
PROTECTOR
|
1 | Ask on WhatsApp |
| 6 |
90119-08M22
BOLT, WITH WASHER
|
6 | Ask on WhatsApp |
| 7 |
61A-42717-00
RUBBER, SEAL 2
|
2 | Ask on WhatsApp |
| 7 |
90109-06M86
BOLT
|
2 | Ask on WhatsApp |
| 8 |
6AW-42615-00
SEAL
|
1 | Ask on WhatsApp |
| 8 |
6P2-44391-00
NIPPLE, HOSE
|
1 | Ask on WhatsApp |
| 9 |
63P-42716-00
RUBBER, SEAL 1
|
1 | Ask on WhatsApp |
| 9 |
6H1-42726-21
GROMMET
|
1 | Ask on WhatsApp |
| 10 |
6AW-42815-00-8D
LEVER, CLAMP
|
1 | Ask on WhatsApp |
| 10 |
90465-11M10
CLAMP
|
2 | Ask on WhatsApp |
| 11 |
6AW-42816-01-8D
LEVER, CLAMP
|
1 | Ask on WhatsApp |
| 11 |
6H4-42748-00
GROMMET
|
1 | Ask on WhatsApp |
| 12 |
6AW-42726-00
GROMMET
|
2 | Ask on WhatsApp |
| 12 |
6AW-42817-01-8D
LEVER, CLAMP
|
1 | Ask on WhatsApp |
| 13 |
6AW-42828-00-8D
PLATE, CLAMP
|
1 | Ask on WhatsApp |
| 13 |
90480-16007
GROMMET
|
1 |
Price:
5.21 AED
In stock
(3 pcs)
|
| 14 |
68F-42753-00
FASTNER
|
1 | Ask on WhatsApp |
| 14 |
6AW-42829-00-8D
PLATE, CLAMP 2
|
1 | Ask on WhatsApp |
| 15 |
6AW-42722-00
GASKET 2
|
2 | Ask on WhatsApp |
| 15 |
90464-20258
CLAMP
|
1 |
Price:
5.96 AED
In stock
(17 pcs)
|
| 16 |
6AH-42794-40
LABEL, WARNING (GENERAL)
|
1 | Ask on WhatsApp |
| 16 |
90109-06M81
BOLT
|
6 | Ask on WhatsApp |
| 17 |
6AH-81996-00
MARK
|
1 | Ask on WhatsApp |
| 17 |
90381-15002
BUSH, SOLID
|
3 |
Price:
2.98 AED
In stock
(15 pcs)
|
| 18 |
90202-15M37
WASHER, PLATE
|
3 | Ask on WhatsApp |
| 19 |
90206-15M18
WASHER, WAVE
|
3 | Ask on WhatsApp |
| 20 |
90201-156J2
WASHER, PLATE
|
3 | Ask on WhatsApp |
| 21 |
6AW-42818-01
LEVER, CLAMP
|
1 | Ask on WhatsApp |
| 22 |
6AW-42819-01
LEVER, CLAMP
|
1 | Ask on WhatsApp |
| 23 |
6AW-4281A-01
LEVER, CLAMP 6
|
1 | Ask on WhatsApp |
| 24 |
90201-06M30
WASHER, PLATE
|
3 | Ask on WhatsApp |
| 25 |
90105-06155
BOLT, FLANGE
|
3 | Ask on WhatsApp |
| 26 |
90506-22001
SPRING, TENSION
|
3 |
Price:
20.11 AED
In stock
(9 pcs)
|
| 27 |
66T-43144-00
HOOK, SPRING
|
3 | Ask on WhatsApp |
| 28 |
90109-06M86
BOLT
|
3 | Ask on WhatsApp |
