LF350CA-2011
Section 14: FUEL 1 (v2)
Engine sections in this catalog
TOP COWLING
THROTTLE BODY ASSY 1
THROTTLE BODY ASSY 2
FUEL INJECTION PUMP 1
FUEL INJECTION PUMP 2
FUEL 1
FUEL 2
GENERATOR
ELECTRICAL 1
ELECTRICAL 2
ELECTRICAL 3
CYLINDER & CRANKCASE 1
ELECTRICAL 4
ELECTRICAL 5
STARTING MOTOR
BOTTOM COWLING 1
BOTTOM COWLING 2
BOTTOM COWLING 3
CONTROL
BRACKET 1
BRACKET 2
POWER TRIM & TILT ASSY 1
CRANKSHAFT & PISTON
POWER TRIM & TILT ASSY 2
UPPER CASING
OIL PAN
LOWER CASING & DRIVE 1
LOWER CASING & DRIVE 2
OPTIONAL PARTS
REPAIR KIT 1
REPAIR KIT 2
CYLINDER & CRANKCASE 2
CYLINDER & CRANKCASE 3
CYLINDER & CRANKCASE 4
VALVE
INTAKE 1
INTAKE 2

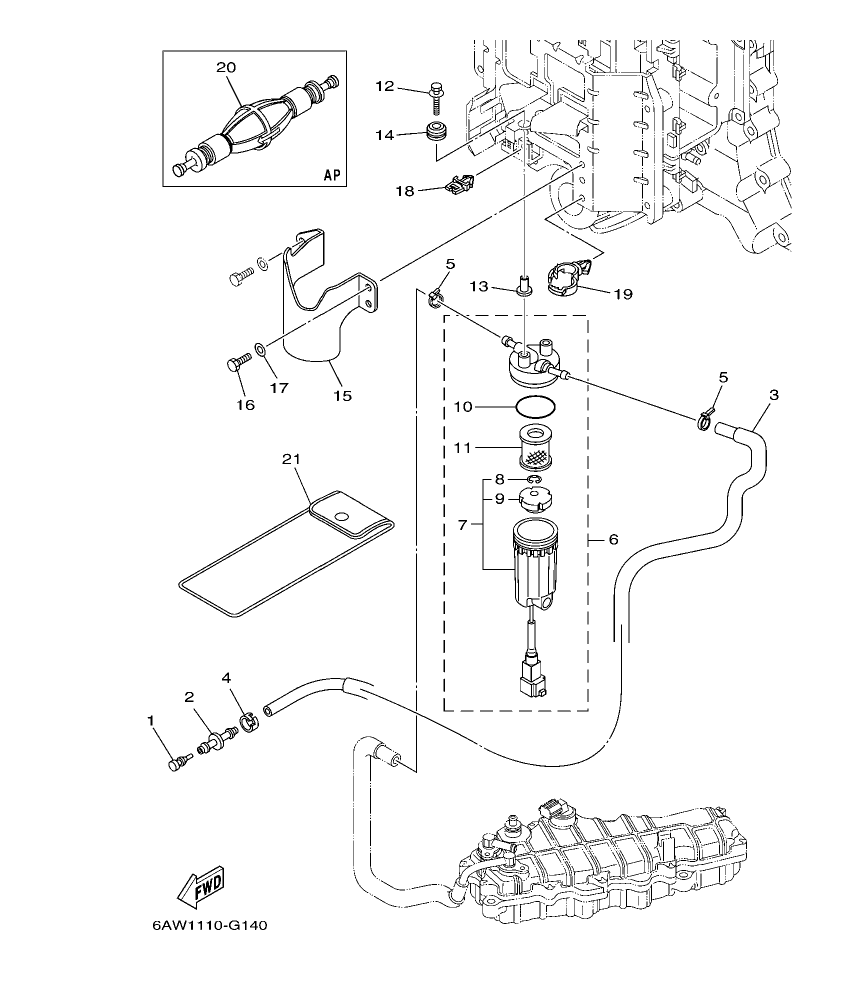

Diagram for section 14: FUEL 1.
| Ref | Part No. | Qty | Buy |
|---|---|---|---|
| 2 |
689-85547-00
DAMPER
|
1 | Ask on WhatsApp |
| 3 |
6AW-24377-00
PIPE, JOINT 2
|
1 | Ask on WhatsApp |
| 4 |
6AW-24311-00
PIPE, FUEL 1
|
1 | Ask on WhatsApp |
| 5 |
6E5-24351-51
BAND 1
|
1 | Ask on WhatsApp |
| 6 |
90465-11M10
CLAMP
|
2 | Ask on WhatsApp |
| 7 |
6P3-24560-11
FILTER ASSY
|
1 | Ask on WhatsApp |
| 8 |
6P3-24562-11
.CUP, FILTER
|
1 | Ask on WhatsApp |
| 9 |
6P3-24519-00
..CLIP
|
1 | Ask on WhatsApp |
| 10 |
6P3-24469-00
..FLOAT, WATER LEVEL
|
1 | Ask on WhatsApp |
| 11 |
6P3-24564-00
.GASKET
|
1 | Ask on WhatsApp |
| 12 |
6P3-24563-00
.ELEMENT, FILTER
|
1 | Ask on WhatsApp |
| 13 |
90119-06M17
BOLT, WITH WASHER
|
2 | Ask on WhatsApp |
| 14 |
90387-06M60
COLLAR
|
2 | Ask on WhatsApp |
| 15 |
90480-10M23
GROMMET
|
2 | Ask on WhatsApp |
| 16 |
6AW-24596-00
COVER
|
1 | Ask on WhatsApp |
| 17 |
97095-06012
BOLT
|
2 | Ask on WhatsApp |
| 18 |
92995-06600
WASHER
|
2 | Ask on WhatsApp |
| 19 |
90464-11121
CLAMP
|
1 | Ask on WhatsApp |
| 20 |
90464-20181
CLAMP
|
1 | Ask on WhatsApp |
| 21 |
6AW-24360-00
PRIMER PUMP ASSY
|
1 | Ask on WhatsApp |
| 22 |
69J-28100-01
TOOL KIT
|
1 | Ask on WhatsApp |
