AG100

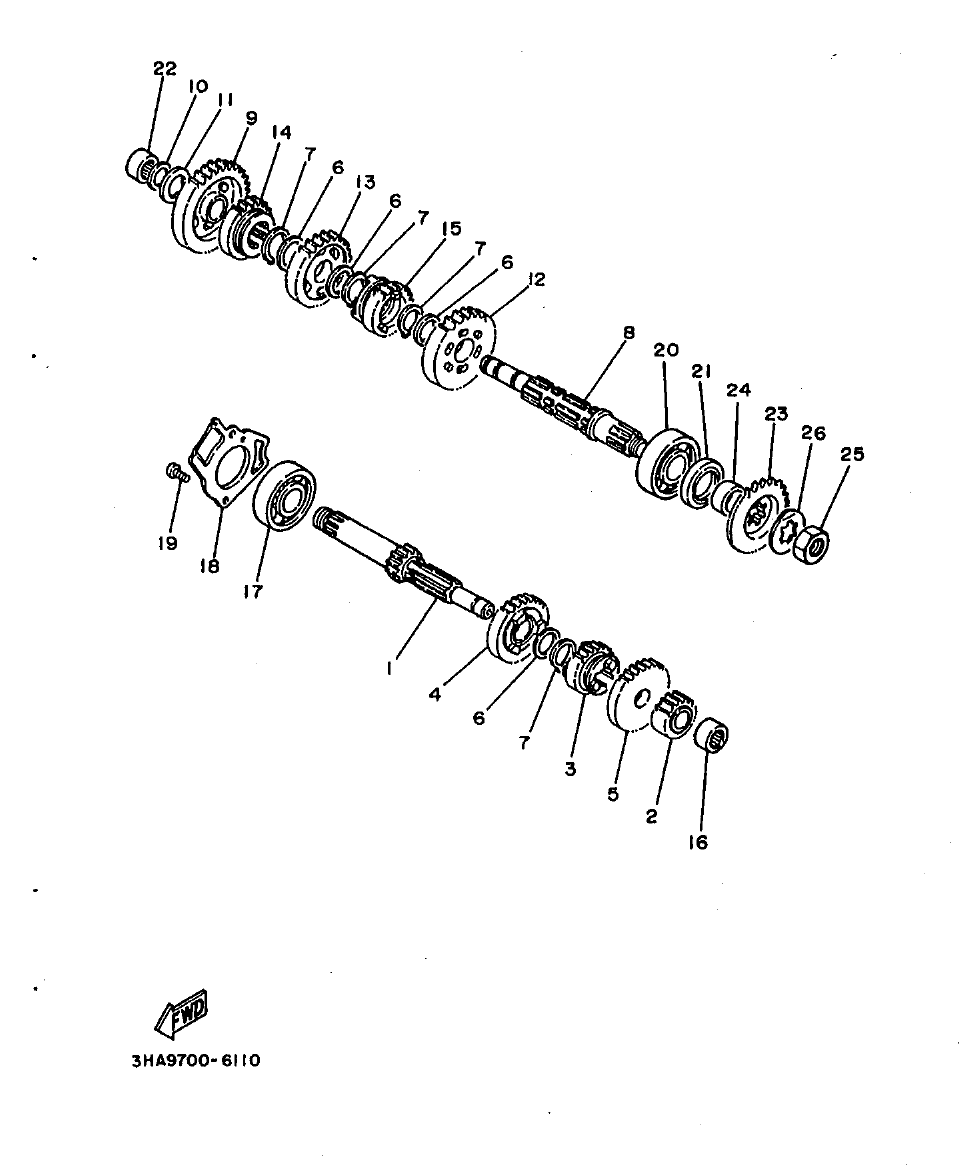

Section 11: TRANSMISSION (v2)
Model code: AG100
Parts list
Section 11
| Ref | Part No. / Description | Qty | Buy |
|---|---|---|---|
| 1 |
437-17411-01
AXLE, MAIN (11T)
|
1 | |
| 2 |
427-17121-01
GEAR, 2ND PINION (161)
|
1 | |
| 3 |
3V6-17131-00
GEAR. 3RD PINION (20T)
|
1 | |
| 3 |
482-17141-00
GEAR, 4TH PINION (247)
|
1 | |
| 5 |
482-17151-00
GEAR, 5TH PINION (277)
|
1 | |
| 6 |
90201-20266
WASHER. PLATE (1.07)
|
4 |
5.21 AED
Check price & stock on WhatsApp
|
| 7 |
93410-20038
CIRCLIP
|
4 | |
| 8 |
315-17421-01
AXLE. DRIVE
|
1 | |
| 9 |
248-17211-00
GEAR, 1ST WHEEL (357)
|
1 | |
| 10 |
93440-15012
CIRCLIP
|
1 |
3.72 AED
Check price & stock on WhatsApp
|
| 11 |
164-17427-00
SHIM1
|
1 | |
| 12 |
427-17221-00
GEAR, 2ND WHEEL (30T)
|
1 | |
| 13 |
3V6-17231-00
GEAR. 3RD WHEEL (257)
|
1 | |
| 14 |
382-17241-60
GEAR, 4TH WHEEL (21T)
|
1 | |
| 15 |
482-17251-00
GEAR, 5TH WHEEL (187)
|
1 | |
| 16 |
93315-31502
BEARING
|
1 | |
| 17 |
93306-30304
BEARING (B6303Z)
|
1 | |
| 18 |
403-17471-00
PLATE, COVER
|
1 | |
| 19 |
98507-06012
SCREW, PAN HEAD
|
2 | |
| 20 |
93306-30401
BEARlNG(B6304)
|
1 | |
| 21 |
93102-26042
OILSEAL
|
1 | |
| 22 |
93311-31515
BEARING
|
1 | |
| 23 |
93822-14039
SPROCKET,DRIVE 141(3821746141)
|
1 | |
| 24 |
90387-20491
COLLAR
|
1 | |
| 25 |
90179-16018
NUT
|
1 | |
| 26 |
382-17464-60
WASHER, LbdK
|
1 |
