AG100

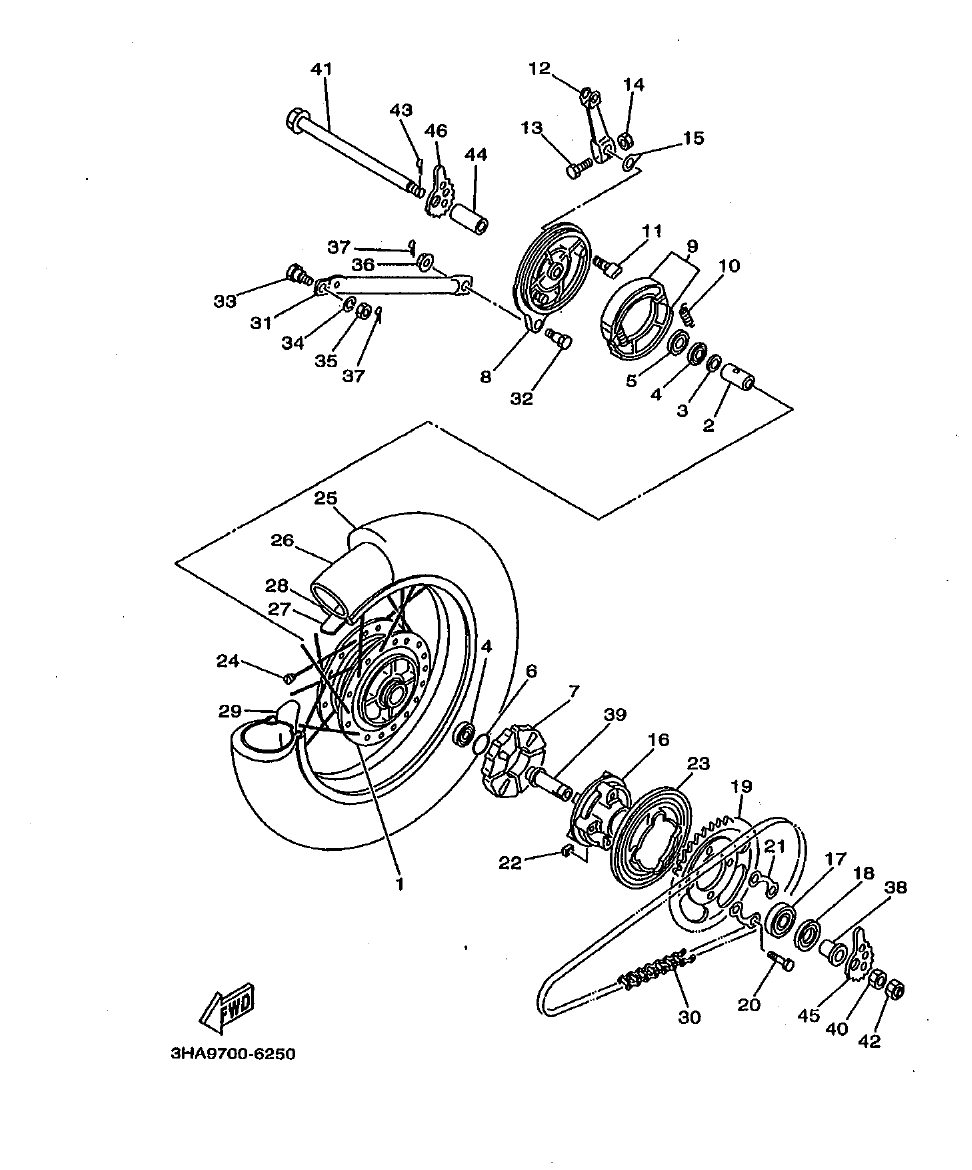

Section 25: REAR WHEEL (v2)
Model code: AG100
Parts list
Section 25
| Ref | Part No. / Description | Qty | Buy |
|---|---|---|---|
| 1 |
391-25311-00-35
HUB, REAR
SL
|
1 | |
| 2 |
90560-15136
SPACER
|
1 | |
| 3 |
183-25315-00
FLANGE, SPACER
|
1 | |
| 4 |
93306-20227
BEARING
|
2 | |
| 5 |
93104-22018
OIL SEAL
|
1 | |
| 6 |
93210-42101
O-RING
|
1 | |
| 7 |
304-25364-01
DAMPER
|
4 | |
| 8 |
248-25321-00-35
PLATE, BRAKE SHOE
SL
|
1 | |
| 9 |
3FA-W2536-00
BRAKE SHOE SET
|
1 | |
| 10 |
90506-15260
SPRING. TENSION
|
2 | |
| 11 |
248-25351-10
CAMSHAFT
|
1 | |
| 12 |
1E7-25355-00
LEVER, CAMSHAFT
|
1 | |
| 13 |
90101-06278
BOLT
|
1 | |
| 14 |
95307-06600
NUT
|
1 | |
| 16 |
183-25366-10-35
CLUTCH. HUB
SL
|
1 | |
| 17 |
93306-00406
BEARING (B6004Z)
NTN
|
1 | |
| 18 |
5T9-2533A-00
PLATE. INDICATOR
|
1 | |
| 18 |
93106-26005
OIL SEAL
|
1 | |
| 19 |
3V6-25451-11
SPROCKET, DRIVEN (51T)
|
1 | |
| 20 |
90109-08361
BOLT
|
4 | |
| 21 |
482-25412-00
WASHER
|
2 | |
| 22 |
90179-08168
NUT
|
4 | |
| 23 |
3V6-25327-01
COVER. PLATE
|
1 | |
| 24 |
3V6-25304-00
SPOKE SET, REAR
|
1 | |
| 25 |
94141-18780
TIRE(4.10-18 59P TW12)
BRIDGESTONE
|
1 | |
| 26 |
94241-18153
TUBE (4.16-18)
BRIDGESTONE
|
1 | |
| 27 |
94330-18087
BAND, RIM (3.00-18)
BRIDGESTONE
|
1 | |
| 28 |
94418-18246
RIM(1.85-18)
|
1 | |
| 29 |
1T2-25394-00
SPACER,BEAD
|
1 | |
| 30 |
94581-54116
CHAIN(DID428V2-116LE)
|
1 | |
| 31 |
3V6-25371-00
BAR, TENSION
|
1 | |
| 32 |
90109-08063
BOU
|
1 | |
| 33 |
90109-08368
BOLT
|
1 | |
| 34 |
92907-08600
WASHER. PLATE
|
1 | |
| 35 |
95307-08700
NUT
|
1 | |
| 36 |
95707-08500
NUT, FLANGE
|
1 | |
| 37 |
90387-204A3
COLLAR
|
1 | |
| 37 |
91401-20015
PIN, COTTER
|
2 | |
| 39 |
3V6-25387-00
AXLE. SPROCKET
|
1 | |
| 40 |
90170-20224
NUT
|
1 | |
| 41 |
2A6-25381-00
AXLE. WHEEL
|
1 | |
| 42 |
90171-14020
NUT, CASTLE
|
1 | |
| 43 |
91401-30030
PIN, COTTER
|
1 | |
| 44 |
90387-154A2
COLLAR
|
1 | |
| 45 |
3V6-25388-00
PULLER, CHAIN 1
|
1 | |
| 46 |
3V6-25389-00
PULLER. CHAIN 2
|
1 |
