AG100

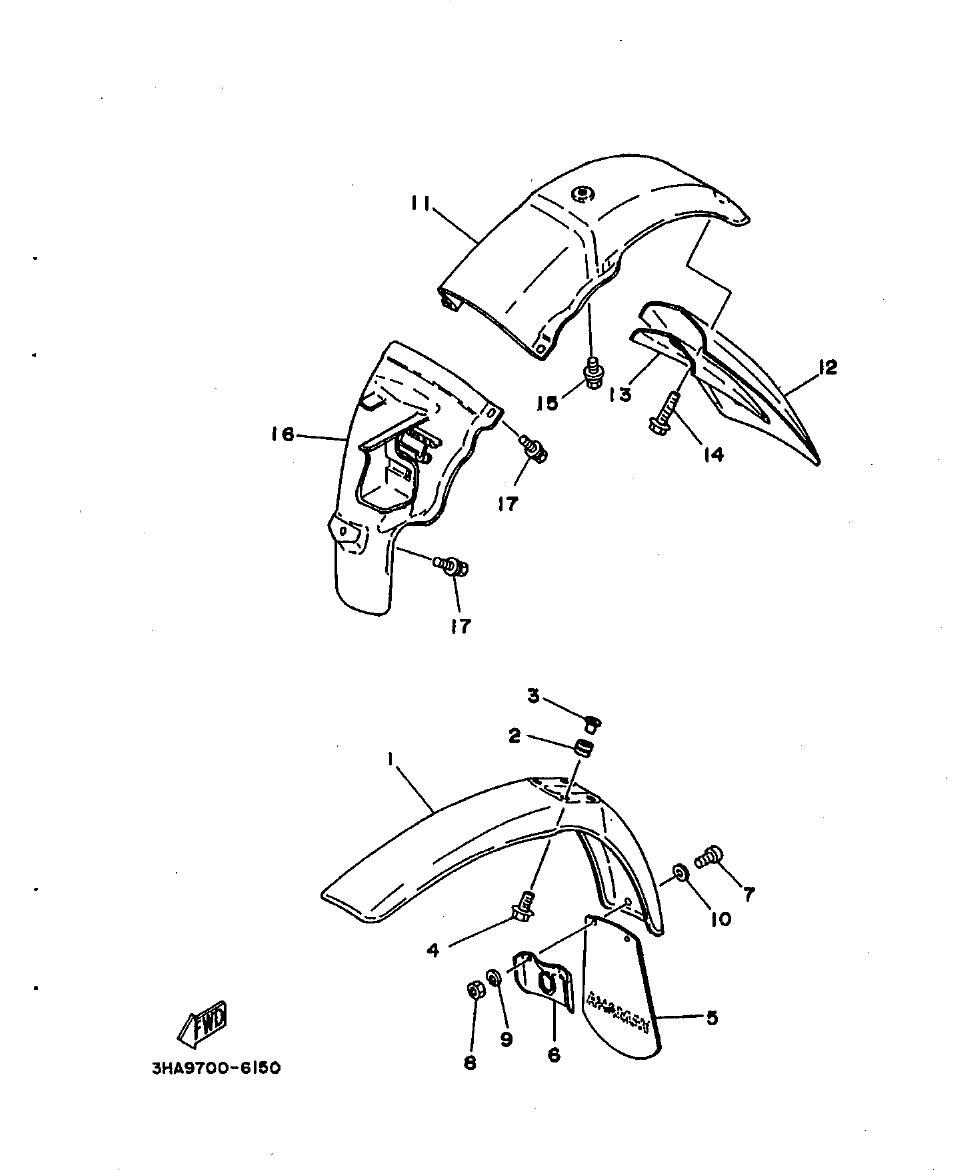

Section 15: FENDER (v2)
Model code: AG100
Parts list
Section 15
| Ref | Part No. / Description | Qty | Buy |
|---|---|---|---|
| 1 |
3V6-21511-30
FENDER, FRONT
HTR
|
1 | |
| 2 |
90480-14198
GROMMET
|
4 | |
| 3 |
90387-063E6
COLLAR
|
4 | |
| 4 |
90119-06097
BOLT, WITH WASHER
|
4 | |
| 5 |
482-21521-00
FLAP. FRONT FENDER
|
1 | |
| 6 |
482-21522-00
BAND, FLAP
|
1 | |
| 7 |
98507-06018
SCREW. PAN HEAD
|
2 | |
| 8 |
95307-06600
NUT
|
2 | |
| 9 |
92907-06100
WASHER, SPRING
|
2 | |
| 10 |
90201-06380
WASHER, PLATE
|
2 | |
| 11 |
3V6-21611-30
FENDER. REAR
HTR
|
1 | |
| 12 |
4M3-21621-00
FLAP
|
1 | |
| 13 |
482-21622-01
BAND, FLAP
|
1 | |
| 14 |
90119-06097
BOLT. WITH WASHER
|
2 | |
| 15 |
90119-06056
BOLT, WITH WASHER
|
1 | |
| 16 |
3V6-21629-01
GUARD, MUD
|
1 | |
| 17 |
90119-06063
BOLT. WITH WASHER
|
3 |
