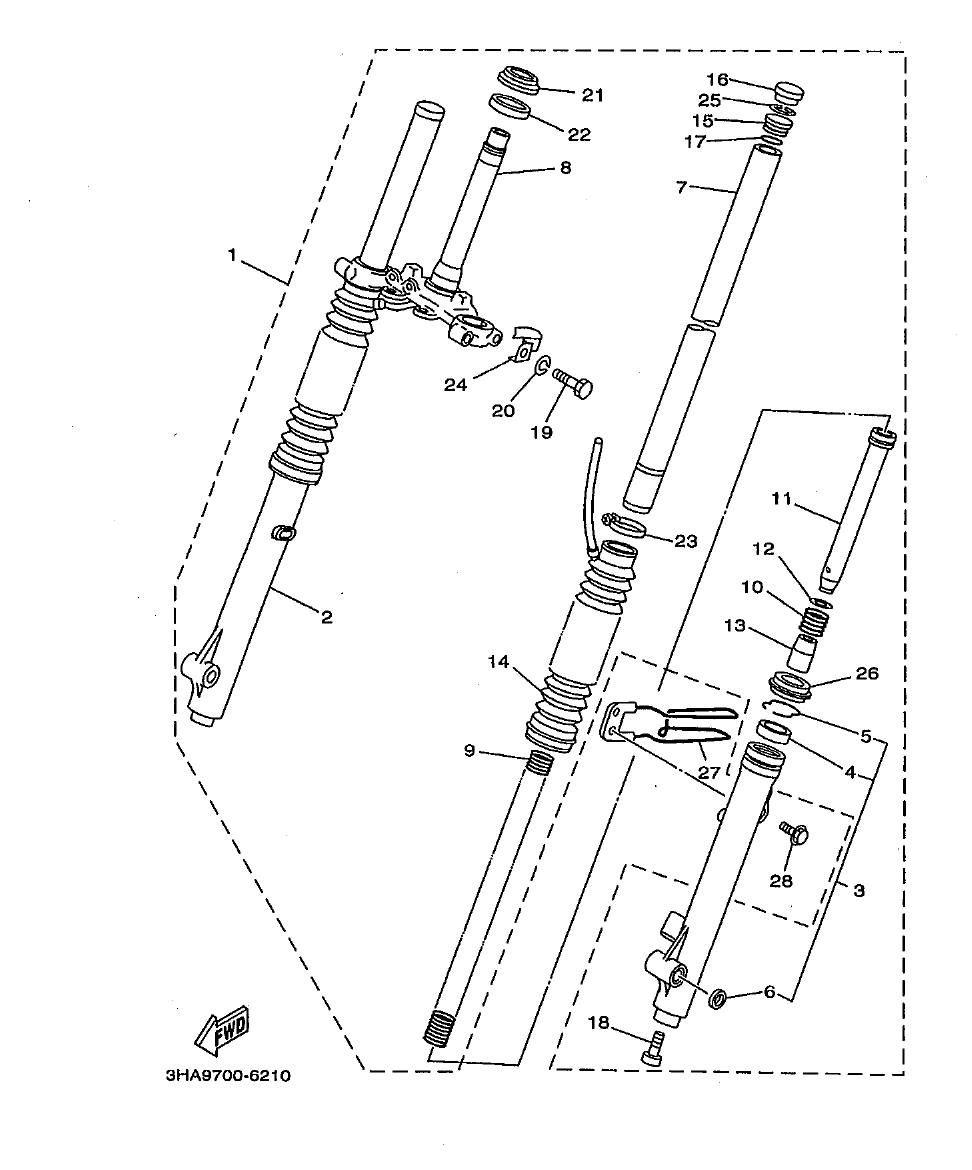

Section 21: FRONT FORK (v2)
Model code: AG100
Parts list
Section 21
| Ref | Part No. / Description | Qty | Buy |
|---|---|---|---|
| 1 |
3V6-23100-02-35
FRONT FORK ASSY
SL
|
1 | |
| 2 |
3V6-23140-01-35
.FORK UNIT ASSY 2
SL
|
1 | |
| 3 |
3V6-23130-01-35
.FORK UNIT ASSY
SL
|
1 | |
| 4 |
3R1-23145-00
..OIL SEAL
|
2 | |
| 5 |
1E7-23156-00
..CLIP, OIL SEAL
|
2 | |
| 6 |
462-23392-00
..WASHER, SPECIAL
|
2 | |
| 7 |
3V6-23110-00
.INNER TUBE COMP.1
|
2 | |
| 8 |
3V6-23340-00
.UNDER BRACKET COMP.
|
1 | |
| 9 |
3V6-23351-01
.SPRING
|
2 | |
| 10 |
2X6-23151-00
.SPRING, REBOUND
|
2 | |
| 11 |
3V6-23143-00
.SEAT, SPRING LOWER
|
2 | |
| 12 |
1E7-23157-00
.RING, PISTON
|
2 | |
| 13 |
1L9-23166-00
.TAPER, SPINDLE
|
2 | |
| 14 |
3V6-23191-00
.BOOT
BLACK
|
2 | |
| 15 |
1L9-23111-00
.SEAT, SPRING
|
2 | |
| 16 |
3V2-23154-00
.PLUG, INNER TUBE
|
2 | |
| 17 |
1L9-23114-00
.GASKET
|
2 | |
| 18 |
3M7-23181-00
.BOLT, HEXAGON SOCKET HEAD
WITH WASHER
|
2 | |
| 19 |
451-23346-01
.BOLT1
|
2 | |
| 20 |
92901-10100
.WASHER, SPRING
|
2 | |
| 21 |
156-23411-00
.RACE, BALL 1
|
1 | |
| 22 |
164-23462-00
.SEAL, STEERING
|
1 | |
| 23 |
3AJ-23192-00
.BAND
|
2 | |
| 24 |
3V6-23317-00
.HOLDER, CABLE
|
1 | |
| 25 |
1L9-23183-00
.RING, STOPPER
|
2 | |
| 26 |
3V6-23144-00
.SEAL, bUST
|
2 | |
| 27 |
3V6-23318-00
HOLDER, CABLE 1
|
1 | |
| 28 |
95807-06016
BOLT, FLANGE
|
1 |
