Section E-9-10: CHAIN CASE/THERMOSTAT (v2)

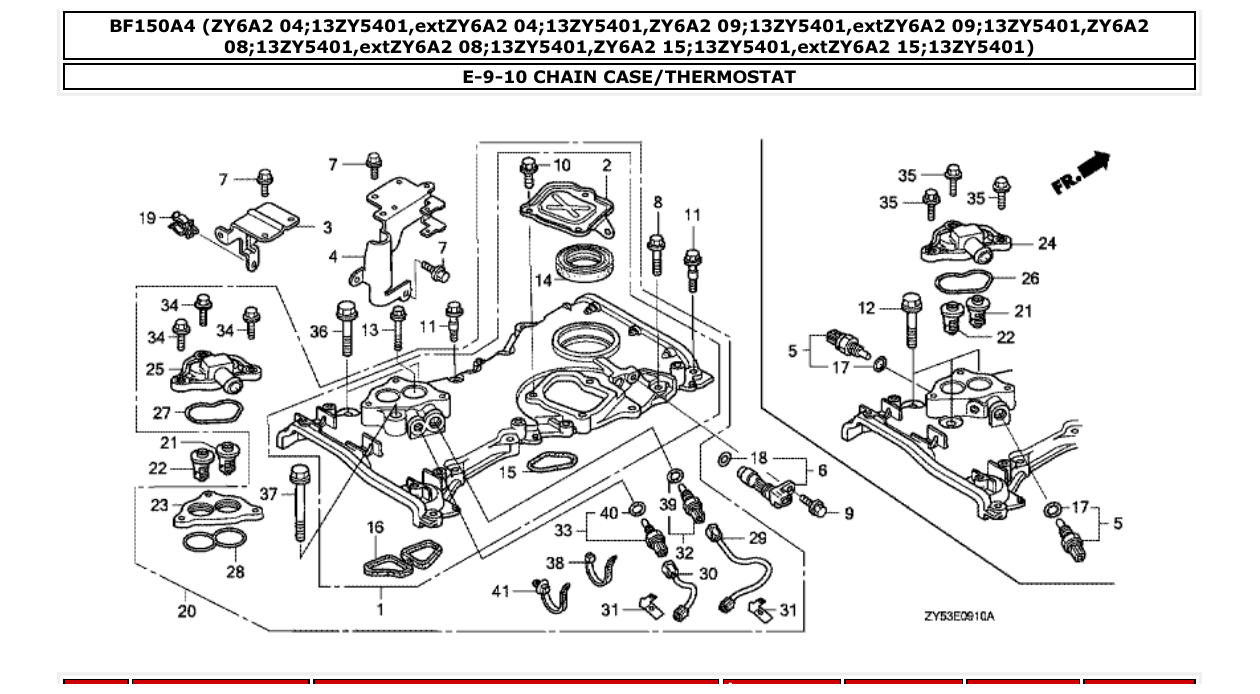

Diagram for section E-9-10: CHAIN CASE/THERMOSTAT.
| Ref | Part No. | Qty | Buy |
|---|---|---|---|
| 1 |
11410ZY6425ZA
CASE ASSY., CHAIN *NH8* XCD
|
1 | Ask on WhatsApp |
| 1 |
11410ZY6425ZA
CASE ASSY., CHAIN *NH8* XCD
|
1 | Ask on WhatsApp |
| 2 |
11412ZY6000
COVER, CHAIN CASE XCD
|
1 | Ask on WhatsApp |
| 3 |
32112ZY6000
BRACKET B, HARNESS CLIP XCD
|
1 | Ask on WhatsApp |
| 4 |
32113ZY6000
BRACKET C, HARNESS CLIP XCD
|
1 | Ask on WhatsApp |
| 5 |
35673ZY3003
SENSOR ASSY., WATER TEMPERATURE XCD
|
2 | Ask on WhatsApp |
| 5 |
35673ZY3003
SENSOR ASSY., WATER TEMPERATURE XCD
|
2 | Ask on WhatsApp |
| 6 |
37500PNB003
SENSOR ASSY., CRANK XCD
|
1 | Ask on WhatsApp |
| 7 |
90011ZW9000
BOLT, FLANGE, 6X14 (CT200) XCD
|
5 | Ask on WhatsApp |
| 8 |
90016ZY3000
BOLT, FLANGE, 6X28 XCD
|
10 | Ask on WhatsApp |
| 9 |
90017ZY3000
BOLT, FLANGE, 6X16 XCD
|
1 | Ask on WhatsApp |
| 10 |
90021ZY3000
BOLT, FLANGE, 6X14 XCD
|
3 | Ask on WhatsApp |
| 11 |
90023ZY6000
BOLT, SPECIAL, 6X31 XCD
|
2 | Ask on WhatsApp |
| 12 |
90040ZY3000
BOLT, FLANGE, 10X43 XCD
|
3 | Ask on WhatsApp |
| 12 |
90040ZY3000
BOLT, FLANGE, 10X43 XCD
|
3 | Ask on WhatsApp |
| 13 |
90059ZY6000
BOLT, FLANGE, 6X38 XCD
|
1 | Ask on WhatsApp |
| 14 |
91212PNC004
OIL SEAL, 43X58X7 (ARAI) XCD
|
1 | Ask on WhatsApp |
| 15 |
91302PNA004
O-RING, CHAIN CASE XCD
|
1 | Ask on WhatsApp |
| 16 |
91304ZY6000
PACKING, CHAIN CASE XCD
|
1 | Ask on WhatsApp |
| 16 |
91304ZY6000
PACKING, CHAIN CASE XCD
|
1 | Ask on WhatsApp |
