FL150FET'19
Section 32: LOWER CASING & DRIVE 4 IMPULSOR E INFERIOR 4 (v2)
Model code: 6BNC
Section 32 β LOWER CASING & DRIVE 4 IMPULSOR E INFERIOR 4
FL150FET'19
100%

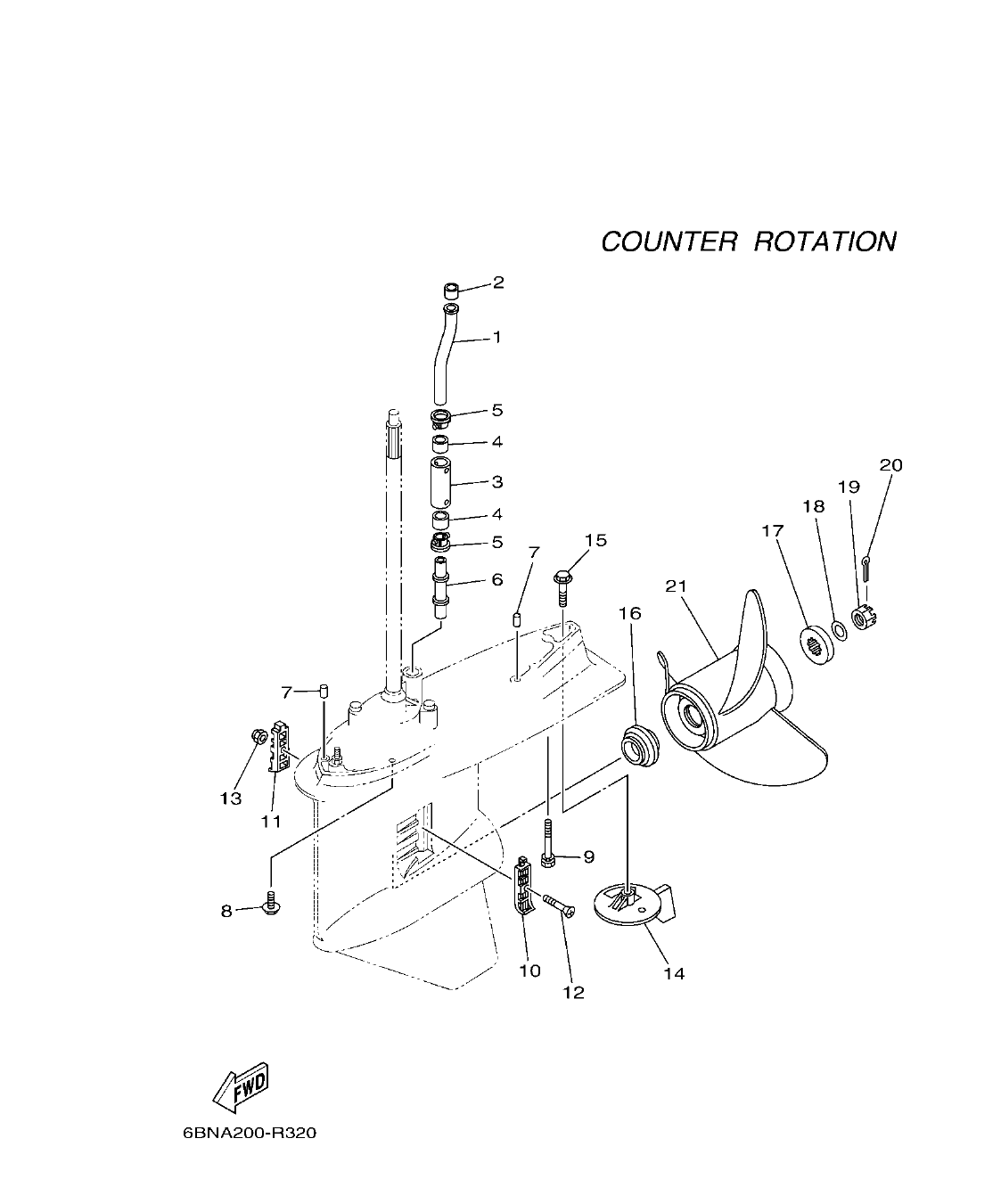

Diagram image
Open full size
Parts list
Section 32
| Ref | Part No. / Description | Qty | Buy |
|---|---|---|---|
| 1 |
63P-44361-00
TUBE, WATER
|
1 | |
| 2 |
6E5-44365-00
DAMPER, WATER SEAL
|
1 | |
| 3 |
63P-44362-00
TUBE, WATER
X(25.3")
|
1 | |
| 4 |
6E5-44365-00
DAMPER, WATER SEAL
X(25.3")
|
2 | |
| 5 |
6E5-44312-00
COVER, WATER PUMP HOUSING
X(25.3")
|
2 | |
| 6 |
63P-44363-00
TUBE, WATER
X(25.3")
|
1 | |
| 7 |
93608-16M16
PIN, DOWEL
|
2 | |
| 8 |
97E95-10645
BOLT, HEXAGON W/W DEEP RECESS
|
6 | |
| 9 |
90119-10008
BOLT, WITH WASHER
X(25.3")
|
1 | |
| 10 |
6J9-45214-00
COVER, WATER INLET
|
1 | |
| 11 |
6J9-45215-00
COVER, WATER INLET
|
1 | |
| 12 |
90152-05M08
SCREW, COUNTERSUNK
|
1 | |
| 13 |
90185-05002
NUT, NYLON
|
1 | |
| 14 |
6K1-45371-02
TAB-TRIM
|
1 | |
| 15 |
90105-10M00
BOLT, FLANGE
|
1 | |
| 16 |
63P-45987-00
SPACER
|
1 | |
| 17 |
688-45997-01
SPACER
|
1 | |
| 18 |
92990-18200
WASHER
|
1 | |
| 19 |
90171-18M04
NUT, CASTLE
|
1 | |
| 20 |
91490-40030
PIN. COTTER
|
1 | |
| 21 |
6K1-45978-02
PROPELLER (3X13-3/4"X17"-ML1)
|
1 |
