FL150FET'19
Section 41: SWITCH & PANEL 2 PANEL DE INTERRUPTOR 2 (v2)
Model code: 6BNC
Section 41 β SWITCH & PANEL 2 PANEL DE INTERRUPTOR 2
FL150FET'19
100%

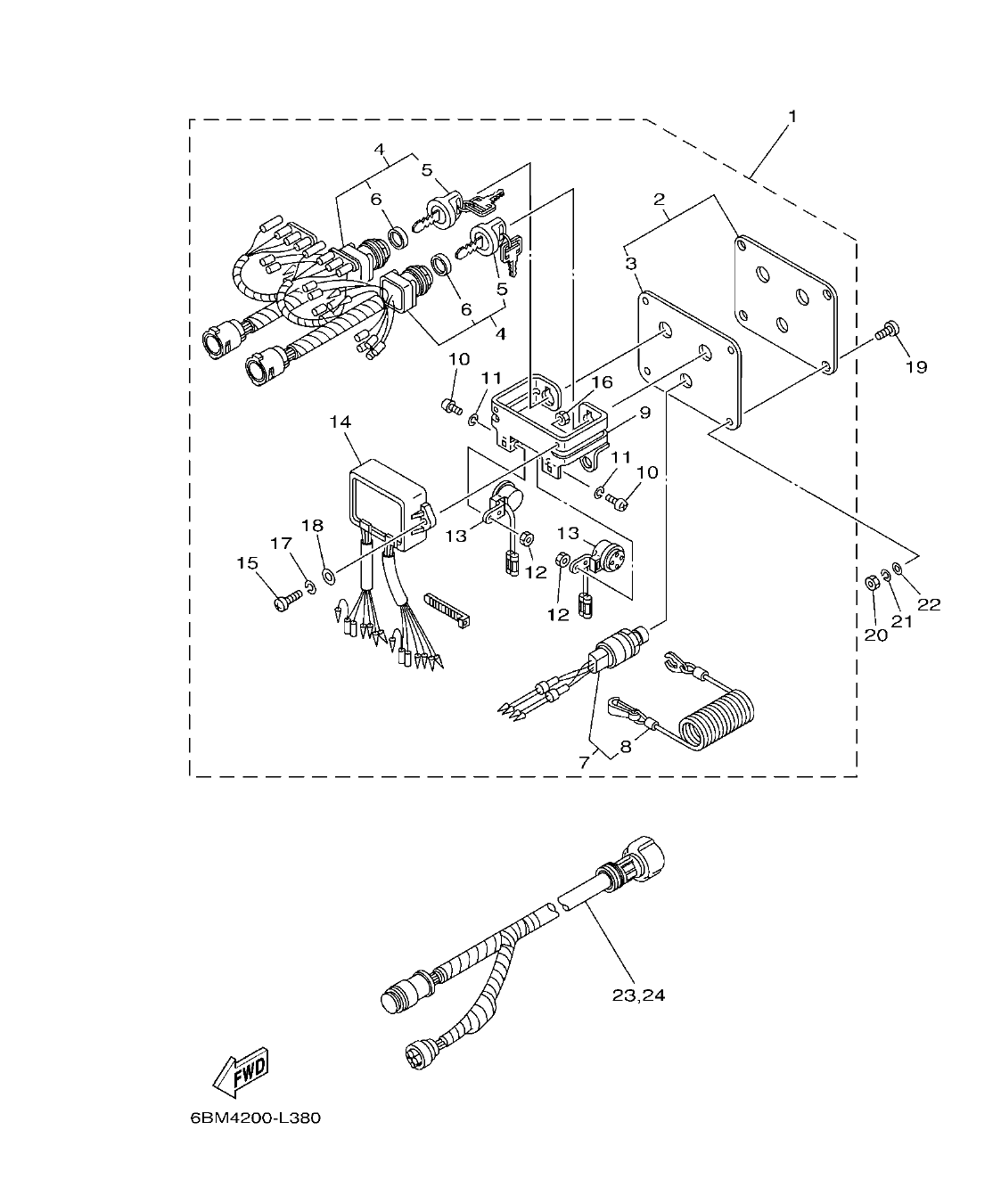

Diagram image
Open full size
Parts list
Section 41
| Ref | Part No. / Description | Qty | Buy |
|---|---|---|---|
| 1 |
61B-82570-06
PANEL SWITCH ASSY
AP EXCEPT CAR,NME,CHN
|
1 | |
| 2 |
6K1-82571-02
.PLATE, PANEL SWITCH
|
1 | |
| 3 |
61B-82588-01
..PLATE
|
1 | |
| 4 |
61B-82510-02
.MAIN SWITCH ASSY
|
2 | |
| 5 |
676-82577-01
..CAP, KEY
|
1 | |
| 6 |
703-82532-00
..CAP
|
1 | |
| 7 |
6K1-82575-01
.ENGINE STOP SWITCH ASSY
|
1 | |
| 8 |
682-82556-00
..LANYARD, STOP SWITCH
|
1 | |
| 9 |
6K1-83614-01
.BRACKET
|
1 | |
| 10 |
98980-05010
.SCREW, BIND
|
2 | |
| 11 |
92990-05100
.WASHER, SPRING
|
2 | |
| 12 |
95380-05600
.NUT
|
2 | |
| 13 |
6R5-83383-00
.BUZZER
|
2 | |
| 14 |
61B-85830-01
.CONTROL UNIT ASSY
|
1 | |
| 15 |
98980-06020
.SCREW, BIND
|
2 | |
| 16 |
95380-06600
.NUT, HEXAGON
|
2 | |
| 17 |
92990-06100
.WASHER, SPRING
|
2 | |
| 18 |
92990-06600
.WASHER, PLATE
|
2 | |
| 19 |
90149-05M05
SCREW
AP EXCEPT CAR,NME,CHN
|
4 | |
| 20 |
95380-05600
NUT
AP EXCEPT CAR,NME,CHN
|
4 | |
| 21 |
92990-05100
WASHER, SPRING
AP EXCEPT CAR,NME,CHN
|
4 | |
| 22 |
92990-05600
WASHER, PLATE
AP EXCEPT CAR,NME,CHN
|
4 | |
| 23 |
6K1-8258A-40
EXTENSION, WIRE HARNESS (8M)
AP EXCEPT CAR,NME,CHN
|
1 | |
| 24 |
61B-8258A-01
EXTENSION, WIRE HARNESS (9.5M)
AP EXCEPT CAR,NME,CHN
|
1 |
