F115TR-2009
Section 13: ELECTRICAL 1 (v2)
Engine sections in this catalog
TOP COWLING
FUEL 1
FUEL 2
GENERATOR
ELECTRICAL 1
ELECTRICAL 2
ELECTRICAL 3
STARTING MOTOR
BOTTOM COWLING
CONTROL
BRACKET 1
CYLINDER & CRANKCASE 1
BRACKET 2
POWER TRIM & TILT ASSY 1
POWER TRIM & TILT ASSY 2
UPPER CASING
OIL PAN
LOWER CASING & DRIVE 1
LOWER CASING & DRIVE 2
STEERING GUIDE
REPAIR KIT 1
REPAIR KIT 2
CRANKSHAFT & PISTON
CYLINDER & CRANKCASE 2
VALVE
INTAKE 1
INTAKE 2
FUEL INJECTION NOZZLE
FUEL INJECTION PUMP

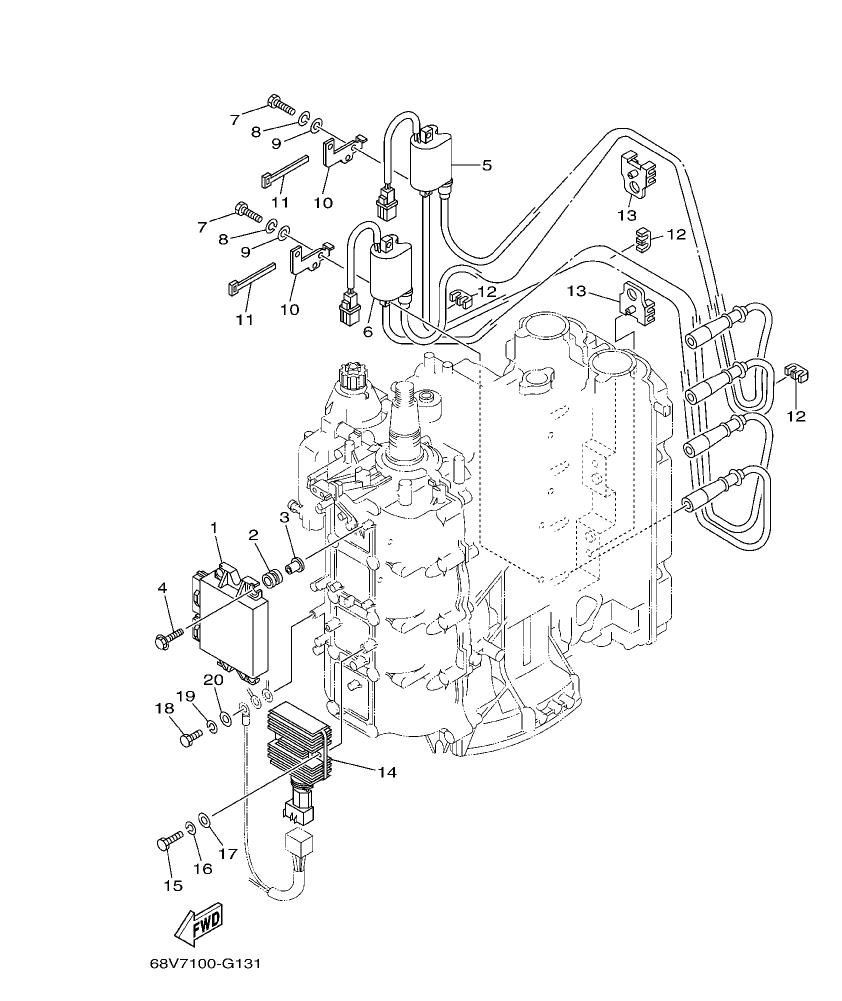

Diagram for section 13: ELECTRICAL 1.
| Ref | Part No. | Qty | Buy |
|---|---|---|---|
| 2 |
68V-8591A-42
ENGINE CONTROL UNIT ASSY
|
1 | Ask on WhatsApp |
| 3 |
68V-82317-00
DAMPER, IGNITION COIL
|
4 | Ask on WhatsApp |
| 4 |
90387-06119
COLLAR
|
4 |
Price:
5.21 AED
In stock
(2 pcs)
|
| 5 |
90119-06M59
BOLT, WITH WASHER
|
4 | Ask on WhatsApp |
| 6 |
68V-82310-00
IGNITION COIL ASSY
|
1 | Ask on WhatsApp |
| 7 |
68V-82310-10
IGNITION COIL ASSY
|
1 | Ask on WhatsApp |
| 8 |
97095-06025
BOLT
|
4 | Ask on WhatsApp |
| 9 |
92995-06100
WASHER, SPRING
|
4 |
Price:
2.98 AED
In stock
(8 pcs)
|
| 10 |
92995-06600
WASHER
|
4 | Ask on WhatsApp |
| 11 |
68V-82388-00
PLATE
|
2 | Ask on WhatsApp |
| 12 |
90464-06001
CLAMP
|
2 | Ask on WhatsApp |
| 13 |
67F-82361-00
CLAMP, CORD
|
3 | Ask on WhatsApp |
| 14 |
67F-82362-00
CLAMP, CORD 2
|
2 | Ask on WhatsApp |
| 15 |
68V-81960-10
RECTIFIER & REGULATOR ASSY
|
1 | Ask on WhatsApp |
| 16 |
97095-06025
BOLT
|
2 | Ask on WhatsApp |
| 17 |
92995-06100
WASHER, SPRING
|
2 |
Price:
2.98 AED
In stock
(8 pcs)
|
| 18 |
92995-06600
WASHER
|
2 | Ask on WhatsApp |
| 19 |
97095-06016
BOLT
|
1 | Ask on WhatsApp |
| 20 |
92995-06100
WASHER, SPRING
|
1 |
Price:
2.98 AED
In stock
(8 pcs)
|
| 21 |
92995-06600
WASHER
|
1 | Ask on WhatsApp |
