F115TR-2009
Section 14: ELECTRICAL 2 (v2)
Engine sections in this catalog
TOP COWLING
FUEL 1
FUEL 2
GENERATOR
ELECTRICAL 1
ELECTRICAL 2
ELECTRICAL 3
STARTING MOTOR
BOTTOM COWLING
CONTROL
BRACKET 1
CYLINDER & CRANKCASE 1
BRACKET 2
POWER TRIM & TILT ASSY 1
POWER TRIM & TILT ASSY 2
UPPER CASING
OIL PAN
LOWER CASING & DRIVE 1
LOWER CASING & DRIVE 2
STEERING GUIDE
REPAIR KIT 1
REPAIR KIT 2
CRANKSHAFT & PISTON
CYLINDER & CRANKCASE 2
VALVE
INTAKE 1
INTAKE 2
FUEL INJECTION NOZZLE
FUEL INJECTION PUMP

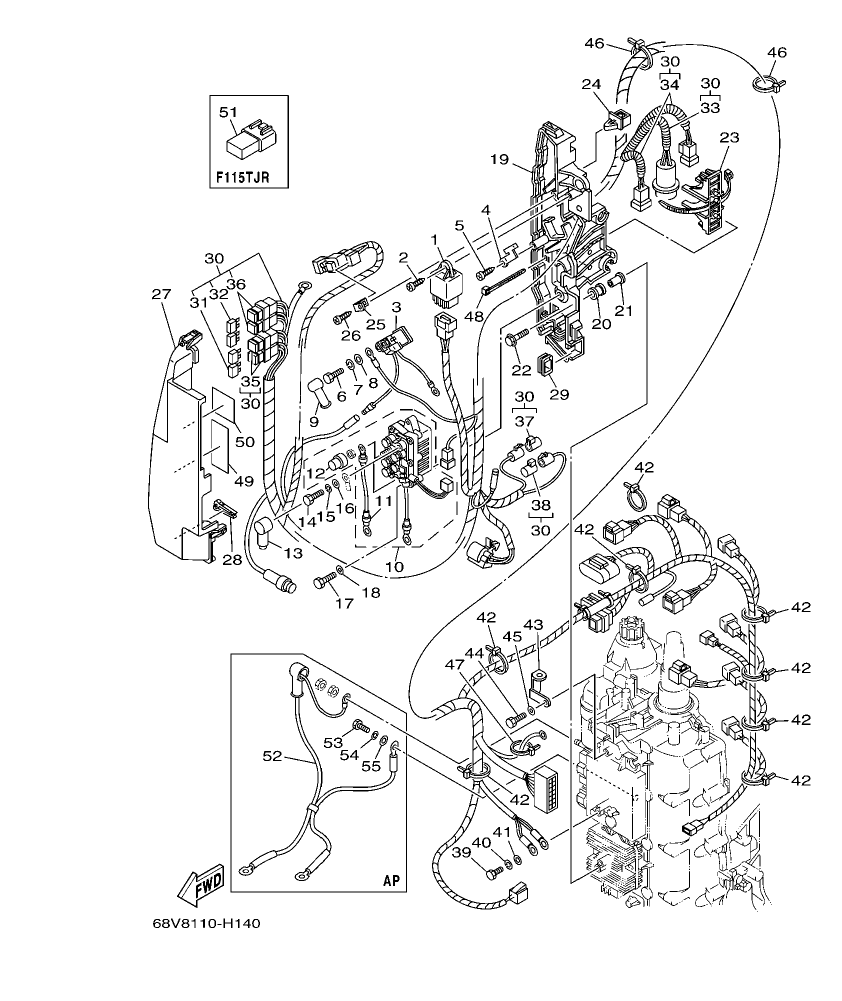

Diagram for section 14: ELECTRICAL 2.
| Ref | Part No. | Qty | Buy |
|---|---|---|---|
| 2 |
67F-2812A-00
PULLER, FUSE
|
1 | Ask on WhatsApp |
| 2 |
68V-81950-00
RELAY ASSY
|
1 | Ask on WhatsApp |
| 3 |
6D8-81518-00
GROMMET
|
1 | Ask on WhatsApp |
| 3 |
97780-60625
SCREW, TAPPING
|
1 | Ask on WhatsApp |
| 4 |
68V-8194A-00
RELAY
|
1 | Ask on WhatsApp |
| 4 |
68V-82590-50
WIRE HARNESS ASSY
|
1 | Ask on WhatsApp |
| 5 |
67F-82151-00
.FUSE (20A)
|
4 | Ask on WhatsApp |
| 5 |
68V-81953-00
STAY, RELAY
|
1 | Ask on WhatsApp |
| 6 |
67F-82151-10
.FUSE (30A)
|
4 | Ask on WhatsApp |
| 6 |
97780-60620
SCREW, TAPPING
|
1 | Ask on WhatsApp |
| 7 |
90447-10003
.TUBE
|
1 | Ask on WhatsApp |
| 7 |
97095-06010
BOLT
|
2 | Ask on WhatsApp |
| 8 |
90447-07007
.TUBE
|
2 | Ask on WhatsApp |
| 8 |
92995-06100
WASHER, SPRING
|
2 |
Price:
2.98 AED
In stock
(8 pcs)
|
| 9 |
67F-8215B-10
.CAP (YELLOW)
|
2 | Ask on WhatsApp |
| 9 |
92995-06600
WASHER
|
2 | Ask on WhatsApp |
| 10 |
67F-8215B-20
.CAP (GREEN)
|
2 | Ask on WhatsApp |
| 10 |
6G5-82119-00
COVER, LEAD WIRE
|
2 | Ask on WhatsApp |
| 11 |
68V-8195B-01
RELAY ASSY
|
1 | Ask on WhatsApp |
| 11 |
6P2-82582-00
.CAP 1 (FEMALE)
|
1 | Ask on WhatsApp |
| 12 |
68V-81949-00
.WIRE, LEAD
|
1 | Ask on WhatsApp |
| 12 |
6P2-82582-10
.CAP 1 (MALE)
|
1 | Ask on WhatsApp |
| 13 |
68V-82532-00
.CAP
|
1 | Ask on WhatsApp |
| 13 |
97095-06016
BOLT
|
1 | Ask on WhatsApp |
| 14 |
682-82119-01
COVER, LEAD WIRE
|
2 | Ask on WhatsApp |
| 14 |
92995-06100
WASHER, SPRING
|
1 |
Price:
2.98 AED
In stock
(8 pcs)
|
| 15 |
92995-06600
WASHER
|
1 | Ask on WhatsApp |
| 15 |
97095-06010
BOLT
|
2 | Ask on WhatsApp |
| 16 |
90465-13M18
CLAMP
|
9 | Ask on WhatsApp |
| 16 |
92995-06100
WASHER, SPRING
|
2 |
Price:
2.98 AED
In stock
(8 pcs)
|
| 17 |
6D8-82581-00
STAY, CORD CLAMP
|
1 | Ask on WhatsApp |
| 17 |
92995-06600
WASHER
|
2 | Ask on WhatsApp |
| 18 |
97013-06020
BOLT
|
2 | Ask on WhatsApp |
| 18 |
97095-06014
BOLT
|
1 | Ask on WhatsApp |
| 19 |
92903-06600
WASHER, PLATE
|
2 | Ask on WhatsApp |
| 19 |
92995-06600
WASHER
|
1 | Ask on WhatsApp |
| 20 |
68V-81948-02
BRACKET
|
1 | Ask on WhatsApp |
| 20 |
90465-11M52
CLAMP
|
2 | Ask on WhatsApp |
| 21 |
6A0-82317-00
DAMPER, IGNITION COIL
|
5 | Ask on WhatsApp |
| 21 |
90465-13M18
CLAMP
|
1 | Ask on WhatsApp |
| 22 |
90387-06119
COLLAR
|
5 |
Price:
5.21 AED
In stock
(2 pcs)
|
| 22 |
90465-13M18
CLAMP
|
2 | Ask on WhatsApp |
| 23 |
68V-81919-00
GRAPHIC, REGULATOR
|
1 | Ask on WhatsApp |
| 23 |
90119-06M59
BOLT, WITH WASHER
|
5 | Ask on WhatsApp |
| 24 |
68V-81919-10
GRAPHIC, REGULATOR
|
1 | Ask on WhatsApp |
| 24 |
68V-82594-00
CLAMP
|
1 | Ask on WhatsApp |
| 25 |
90464-12M58
CLAMP
|
1 | Ask on WhatsApp |
| 26 |
68V-82105-00
WIRE HARNESS
|
1 | Ask on WhatsApp |
| 26 |
68V-85548-00
HOLDER
|
1 | Ask on WhatsApp |
| 27 |
97013-06020
BOLT
|
1 | Ask on WhatsApp |
| 27 |
97780-60620
SCREW, TAPPING
|
1 | Ask on WhatsApp |
| 28 |
68V-81942-03
COVER
|
1 | Ask on WhatsApp |
| 28 |
92903-06100
WASHER, SPRING
|
1 | Ask on WhatsApp |
| 28 |
92903-06600
WASHER, PLATE
|
1 | Ask on WhatsApp |
