Section 11: BOTTOM COWLING (v2)
Engine sections in this catalog
TOP COWLING
STARTING MOTOR
BOTTOM COWLING
CONTROL
BRACKET 1
BRACKET 2
POWER TRIM & TILT ASSY
UPPER CASING
LOWER CASING & DRIVE 1
LOWER CASING & DRIVE 2
FUEL TANK
CYLINDER & CRANKCASE
STEERING GUIDE
REMOTE CONTROL BOX
REMOTE CONTROL ASSY
METER
REPAIR KIT 1
REPAIR KIT 2
CRANKSHAFT & PISTON
INTAKE
CARBURETOR
OIL PUMP
FUEL
GENERATOR
ELECTRICAL

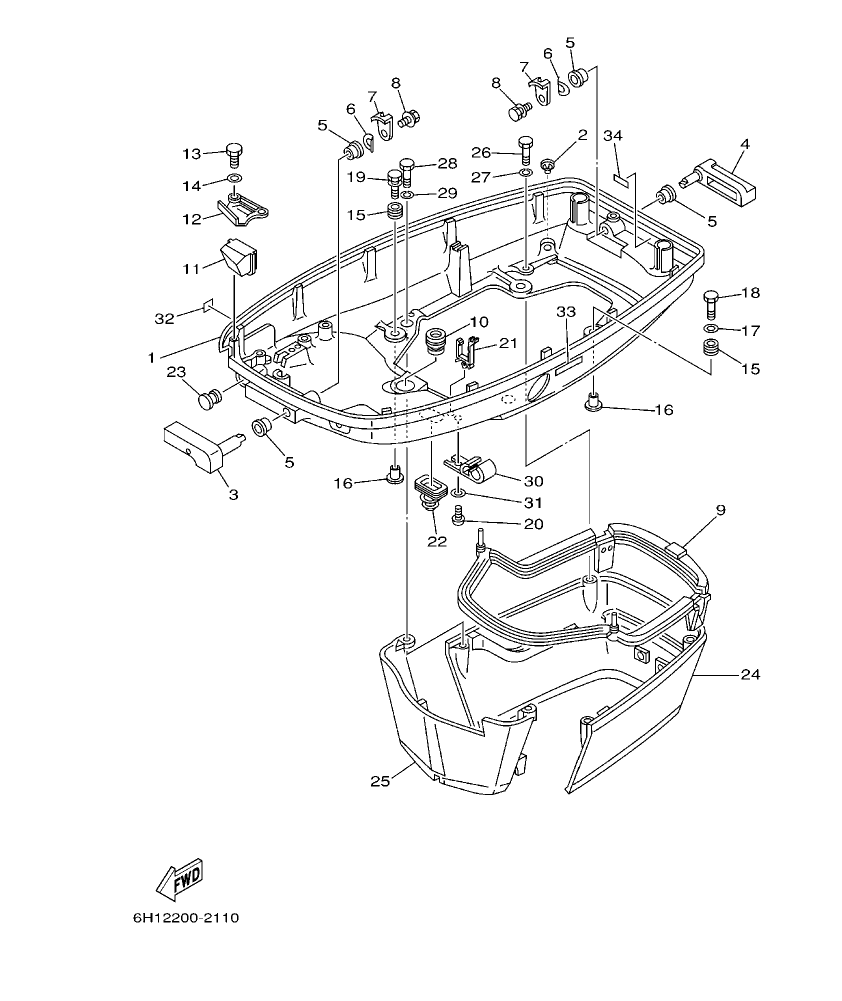

Diagram for section 11: BOTTOM COWLING.
| Ref | Part No. | Qty | Buy |
|---|---|---|---|
| 1 |
6H1–42711–01–4D
COWLING, BOTTOM
|
1 | Ask on WhatsApp |
| 1 |
6H1–42711–01–4D
COWLING, BOTTOM
|
1 | Ask on WhatsApp |
| 2 |
6H3–44391–01
NIPPLE, HOSE
|
1 | Ask on WhatsApp |
| 2 |
6H3–44391–01
NIPPLE, HOSE
|
1 | Ask on WhatsApp |
| 3 |
688–42815–01–4D
LEVER, CLAMP
|
1 | Ask on WhatsApp |
| 3 |
688–42815–01–4D
LEVER, CLAMP
|
1 | Ask on WhatsApp |
| 4 |
688–42817–01–4D
LEVER, CLAMP
|
1 | Ask on WhatsApp |
| 4 |
688–42817–01–4D
LEVER, CLAMP
|
1 | Ask on WhatsApp |
| 5 |
90386–13M38
BUSH
|
4 | Ask on WhatsApp |
| 5 |
90386–13M38
BUSH
|
4 | Ask on WhatsApp |
| 6 |
90206–13019
WASHER, WAVE
|
2 | Ask on WhatsApp |
| 6 |
90206–13019
WASHER, WAVE
|
2 | Ask on WhatsApp |
| 7 |
688–42816–00
LEVER, CLAMP
|
2 | Ask on WhatsApp |
| 7 |
688–42816–00
LEVER, CLAMP
|
2 | Ask on WhatsApp |
| 8 |
90119–06M09
BOLT, WITH WASHER
|
2 | Ask on WhatsApp |
| 8 |
90119–06M09
BOLT, WITH WASHER
|
2 | Ask on WhatsApp |
| 9 |
688–42716–02
RUBBER, SEAL 1
|
1 | Ask on WhatsApp |
| 9 |
688–42716–02
RUBBER, SEAL 1
|
1 | Ask on WhatsApp |
| 10 |
663–42724–00
GROMMET
|
1 | Ask on WhatsApp |
| 10 |
663–42724–00
GROMMET
|
1 | Ask on WhatsApp |
| 11 |
688–42725–10
GROMMET
|
1 | Ask on WhatsApp |
| 11 |
688–42725–20
GROMMET
|
1 | Ask on WhatsApp |
| 11 |
688–42725–20
GROMMET
|
1 | Ask on WhatsApp |
| 12 |
688–42738–01–94
PLATE, FITTING
|
1 | Ask on WhatsApp |
| 12 |
688–42738–01–94
PLATE, FITTING
|
1 | Ask on WhatsApp |
| 13 |
97095–06016
BOLT
|
2 | Ask on WhatsApp |
| 13 |
97095–06016
BOLT
|
2 | Ask on WhatsApp |
| 14 |
92995–06600
WASHER
|
2 | Ask on WhatsApp |
| 14 |
92995–06600
WASHER
|
2 | Ask on WhatsApp |
| 15 |
90480–09M12
GROMMET
|
4 | Ask on WhatsApp |
| 15 |
90480–09M12
GROMMET
|
4 | Ask on WhatsApp |
| 16 |
90387–06M69
COLLAR
|
4 | Ask on WhatsApp |
| 16 |
90387–06M69
COLLAR
|
4 | Ask on WhatsApp |
| 17 |
90201–06416
WASHER, PLATE
|
1 | Ask on WhatsApp |
| 17 |
90201–06416
WASHER, PLATE
|
1 | Ask on WhatsApp |
| 18 |
97095–06030
BOLT
|
1 | Ask on WhatsApp |
| 18 |
97095–06030
BOLT
|
1 | Ask on WhatsApp |
| 19 |
90119–06M61
BOLT, WITH WASHER
|
3 | Ask on WhatsApp |
| 19 |
90119–06M61
BOLT, WITH WASHER
|
3 | Ask on WhatsApp |
| 20 |
90157–06M01
SCREW, PAN HEAD
|
1 | Ask on WhatsApp |
| 20 |
90157–06M01
SCREW, PAN HEAD
|
1 | Ask on WhatsApp |
| 21 |
90464–15M08
CLAMP
|
1 | Ask on WhatsApp |
| 21 |
90464–15M08
CLAMP
|
1 | Ask on WhatsApp |
| 22 |
688–42726–10
GROMMET
|
1 | Ask on WhatsApp |
| 22 |
688–42726–10
GROMMET
|
1 | Ask on WhatsApp |
| 23 |
6G1–42748–00
GROMMET
|
1 | Ask on WhatsApp |
| 23 |
6G1–42748–00
GROMMET
|
1 | Ask on WhatsApp |
| 24 |
688–42741–01–4D
APRON
|
1 | Ask on WhatsApp |
| 24 |
688–42741–01–4D
APRON
|
1 | Ask on WhatsApp |
| 25 |
688–42771–01–4D
APRON
|
1 | Ask on WhatsApp |
| 25 |
688–42771–01–4D
APRON
|
1 | Ask on WhatsApp |
| 26 |
97095–06020
BOLT
|
2 | Ask on WhatsApp |
| 26 |
97095–06020
BOLT
|
2 | Ask on WhatsApp |
| 27 |
92995–06100
WASHER, SPRING
|
2 | Ask on WhatsApp |
| 27 |
92995–06100
WASHER, SPRING
|
2 | Ask on WhatsApp |
| 28 |
97095–06030
BOLT
|
2 | Ask on WhatsApp |
| 28 |
97095–06030
BOLT
|
2 | Ask on WhatsApp |
| 29 |
92995–06100
WASHER, SPRING
|
2 | Ask on WhatsApp |
| 29 |
92995–06100
WASHER, SPRING
|
2 | Ask on WhatsApp |
| 30 |
6E5–24367–01
CLAMP, FUEL PIPE 2
|
1 | Ask on WhatsApp |
| 30 |
6E5–24367–01
CLAMP, FUEL PIPE 2
|
1 | Ask on WhatsApp |
| 31 |
92990–06600
WASHER, PLATE
|
1 | Ask on WhatsApp |
| 31 |
92990–06600
WASHER, PLATE
|
1 | Ask on WhatsApp |
| 32 |
6A1–28176–00
LABEL, CAUTION
|
1 | Ask on WhatsApp |
| 33 |
6E3–8257H–00
PLATE, MARK
|
1 | Ask on WhatsApp |
| 34 |
6G5–42791–00
MARK 1
|
1 | Ask on WhatsApp |
| 34 |
6G5–42791–00
MARK 1
|
1 | Ask on WhatsApp |
| 34 |
6G5–42791–10
MARK 1
|
1 | Ask on WhatsApp |
