90A’04
Section 23: METER (v2)
Engine sections in this catalog
TOP COWLING
STARTING MOTOR
BOTTOM COWLING
CONTROL
BRACKET 1
BRACKET 2
POWER TRIM & TILT ASSY
UPPER CASING
LOWER CASING & DRIVE 1
LOWER CASING & DRIVE 2
FUEL TANK
CYLINDER & CRANKCASE
STEERING GUIDE
REMOTE CONTROL BOX
REMOTE CONTROL ASSY
METER
REPAIR KIT 1
REPAIR KIT 2
CRANKSHAFT & PISTON
INTAKE
CARBURETOR
OIL PUMP
FUEL
GENERATOR
ELECTRICAL

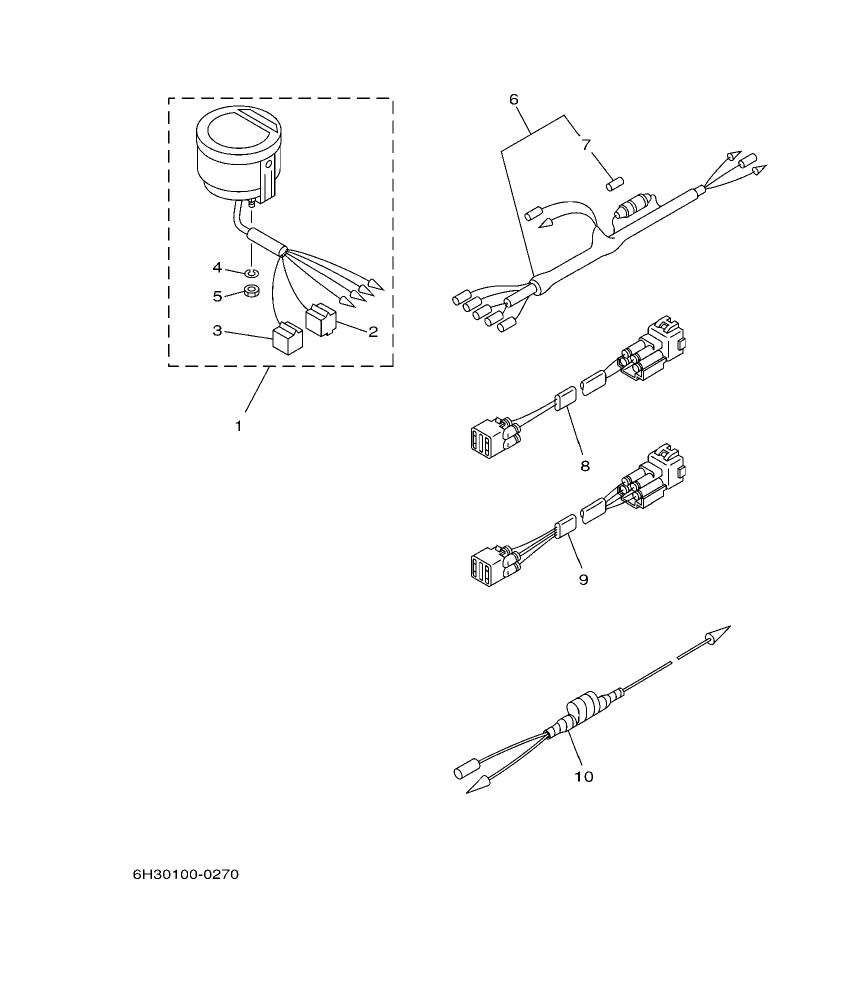

Diagram for section 23: METER.
| Ref | Part No. | Qty | Buy |
|---|---|---|---|
| 1 |
6Y5–8350T–03
TACHOMETER ASSY
|
1 | Ask on WhatsApp |
| 1 |
6Y5–8350T–03
TACHOMETER ASSY
|
1 | Ask on WhatsApp |
| 2 |
9E450–04433
.CONNECTOR
|
1 | Ask on WhatsApp |
| 2 |
9E450–04433
.CONNECTOR
|
1 | Ask on WhatsApp |
| 3 |
9E450–04533
.CONNECTOR
|
1 | Ask on WhatsApp |
| 3 |
9E450–04533
.CONNECTOR
|
1 | Ask on WhatsApp |
| 4 |
92990–04100
.WASHER, SPRING
|
2 | Ask on WhatsApp |
| 4 |
92990–04100
.WASHER, SPRING
|
2 | Ask on WhatsApp |
| 5 |
95380–04600
.NUT
|
2 | Ask on WhatsApp |
| 5 |
95380–04600
.NUT
|
2 | Ask on WhatsApp |
| 6 |
6Y5–83553–00
WIRE, LEAD
|
1 | Ask on WhatsApp |
| 6 |
6Y5–83553–00
WIRE, LEAD
|
1 | Ask on WhatsApp |
| 7 |
1E6–82151–00
.FUSE (10A)
|
1 | Ask on WhatsApp |
| 7 |
1E6–82151–00
.FUSE (10A)
|
1 | Ask on WhatsApp |
| 8 |
6R3–82521–70
WIRE, LEAD
|
1 | Ask on WhatsApp |
| 9 |
68F–82553–70
EXTENSION, WIRE LEAD
|
1 | Ask on WhatsApp |
| 9 |
68F–82553–70
EXTENSION, WIRE LEAD
|
1 | Ask on WhatsApp |
| 9 |
6R3–82553–70
EXTENSION, WIRE LEAD
|
1 | Ask on WhatsApp |
| 10 |
6H4–81315–11
LEAD WIRE ASSY
|
1 | Ask on WhatsApp |
| 10 |
6H4–81315–11
LEAD WIRE ASSY
|
1 | Ask on WhatsApp |
