90A’04
Section 8: GENERATOR (v2)
Engine sections in this catalog
TOP COWLING
STARTING MOTOR
BOTTOM COWLING
CONTROL
BRACKET 1
BRACKET 2
POWER TRIM & TILT ASSY
UPPER CASING
LOWER CASING & DRIVE 1
LOWER CASING & DRIVE 2
FUEL TANK
CYLINDER & CRANKCASE
STEERING GUIDE
REMOTE CONTROL BOX
REMOTE CONTROL ASSY
METER
REPAIR KIT 1
REPAIR KIT 2
CRANKSHAFT & PISTON
INTAKE
CARBURETOR
OIL PUMP
FUEL
GENERATOR
ELECTRICAL

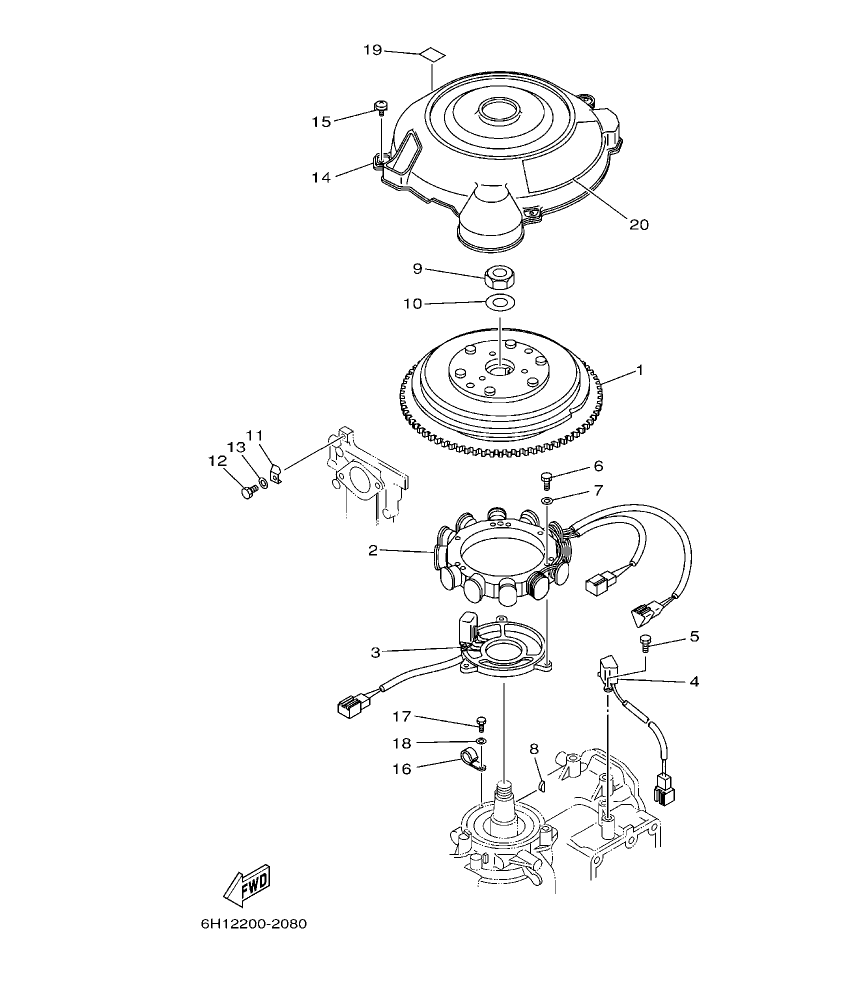

Diagram for section 8: GENERATOR.
| Ref | Part No. | Qty | Buy |
|---|---|---|---|
| 1 |
6H0–85550–00
ROTOR ASSY
|
1 | Ask on WhatsApp |
| 1 |
6H0–85550–00
ROTOR ASSY
|
1 | Ask on WhatsApp |
| 2 |
6H0–85510–03
STATOR ASSY
|
1 | Ask on WhatsApp |
| 2 |
6H0–85510–03
STATOR ASSY
|
1 | Ask on WhatsApp |
| 3 |
6H0–85580–01
COIL, PULSER
|
1 | Ask on WhatsApp |
| 3 |
6H0–85580–01
COIL, PULSER
|
1 | Ask on WhatsApp |
| 4 |
6H2–85895–01
CRANK POSITION SENDER
|
1 | Ask on WhatsApp |
| 4 |
6H2–85895–01
CRANK POSITION SENDER
|
1 | Ask on WhatsApp |
| 5 |
97095–05012
BOLT
|
2 | Ask on WhatsApp |
| 5 |
97095–05012
BOLT
|
2 | Ask on WhatsApp |
| 6 |
97095–06040
BOLT
|
3 | Ask on WhatsApp |
| 6 |
97095–06040
BOLT
|
3 | Ask on WhatsApp |
| 7 |
92995–06600
WASHER
|
3 | Ask on WhatsApp |
| 7 |
92995–06600
WASHER
|
3 | Ask on WhatsApp |
| 8 |
90280–05015
KEY, WOODRUFF
|
1 | Ask on WhatsApp |
| 8 |
90280–05015
KEY, WOODRUFF
|
1 | Ask on WhatsApp |
| 9 |
90170–20137
NUT
|
1 | Ask on WhatsApp |
| 9 |
90170–20137
NUT
|
1 | Ask on WhatsApp |
| 10 |
90201–21M18
WASHER, PLATE
|
1 | Ask on WhatsApp |
| 10 |
90201–21M18
WASHER, PLATE
|
1 | Ask on WhatsApp |
| 11 |
688–81332–01
PLATE, TIMING
|
1 | Ask on WhatsApp |
| 11 |
688–81332–01
PLATE, TIMING
|
1 | Ask on WhatsApp |
| 12 |
97095–06010
BOLT
|
1 | Ask on WhatsApp |
| 12 |
97095–06010
BOLT
|
1 | Ask on WhatsApp |
| 13 |
92995–06600
WASHER
|
1 | Ask on WhatsApp |
| 13 |
92995–06600
WASHER
|
1 | Ask on WhatsApp |
| 14 |
6H1–81337–01
COVER, FLYWHEEL
|
1 | Ask on WhatsApp |
| 14 |
6H1–81337–01
COVER, FLYWHEEL
|
1 | Ask on WhatsApp |
| 15 |
90159–06M20
SCREW, WITH WASHER
|
3 | Ask on WhatsApp |
| 15 |
90159–06M20
SCREW, WITH WASHER
|
3 | Ask on WhatsApp |
| 16 |
90465–06M90
CLAMP
|
1 | Ask on WhatsApp |
| 16 |
90465–06M90
CLAMP
|
1 | Ask on WhatsApp |
| 17 |
97095–06012
BOLT
|
1 | Ask on WhatsApp |
| 17 |
97095–06012
BOLT
|
1 | Ask on WhatsApp |
| 18 |
92995–06600
WASHER
|
1 | Ask on WhatsApp |
| 18 |
92995–06600
WASHER
|
1 | Ask on WhatsApp |
| 19 |
6H1–14488–00
LABEL, CAUTION
|
1 | Ask on WhatsApp |
| 19 |
6H1–14488–00
LABEL, CAUTION
|
1 | Ask on WhatsApp |
| 20 |
6H1–13437–21
MARK, CAUTION
|
1 | Ask on WhatsApp |
