90A’04
Section 14: BRACKET 2 (v2)
Engine sections in this catalog
TOP COWLING
STARTING MOTOR
BOTTOM COWLING
CONTROL
BRACKET 1
BRACKET 2
POWER TRIM & TILT ASSY
UPPER CASING
LOWER CASING & DRIVE 1
LOWER CASING & DRIVE 2
FUEL TANK
CYLINDER & CRANKCASE
STEERING GUIDE
REMOTE CONTROL BOX
REMOTE CONTROL ASSY
METER
REPAIR KIT 1
REPAIR KIT 2
CRANKSHAFT & PISTON
INTAKE
CARBURETOR
OIL PUMP
FUEL
GENERATOR
ELECTRICAL

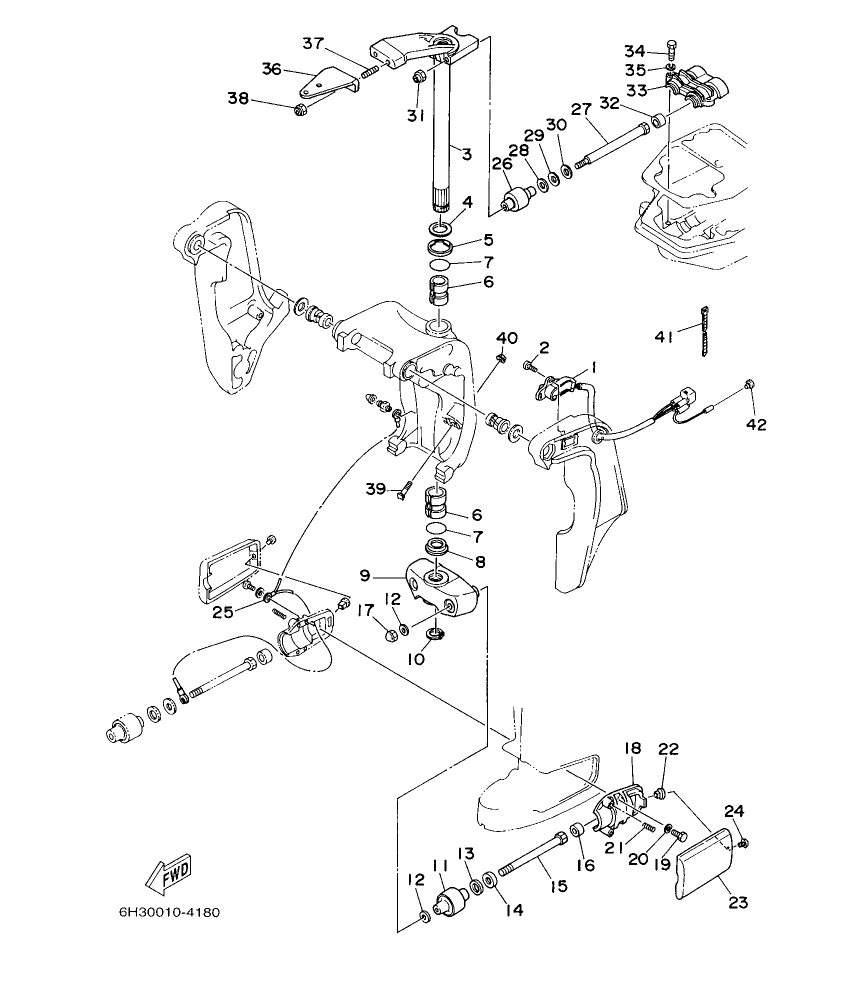

Diagram for section 14: BRACKET 2.
| Ref | Part No. | Qty | Buy |
|---|---|---|---|
| 1 |
6H1–83672–12
TRIM SENDER
|
1 | Ask on WhatsApp |
| 1 |
6H1–83672–12
TRIM SENDER
|
1 | Ask on WhatsApp |
| 2 |
97885–06016
SCREW, PAN HEAD
|
2 | Ask on WhatsApp |
| 2 |
97885–06016
SCREW, PAN HEAD
|
2 | Ask on WhatsApp |
| 3 |
688–42510–03–4D
STEERING BRACKET ASSY
|
1 | Ask on WhatsApp |
| 3 |
688–42510–03–4D
STEERING BRACKET ASSY
|
1 | Ask on WhatsApp |
| 4 |
90201–30M00
WASHER, PLATE
|
1 | Ask on WhatsApp |
| 4 |
90201–30M00
WASHER, PLATE
|
1 | Ask on WhatsApp |
| 5 |
90386–30M78
BUSH
|
1 | Ask on WhatsApp |
| 5 |
90386–30M78
BUSH
|
1 | Ask on WhatsApp |
| 6 |
90386–30M77
BUSH
|
2 | Ask on WhatsApp |
| 6 |
90386–30M77
BUSH
|
2 | Ask on WhatsApp |
| 7 |
93210–29M94
O-RING
|
2 | Ask on WhatsApp |
| 7 |
93210–29M94
O-RING
|
2 | Ask on WhatsApp |
| 8 |
90386–30M60
BUSH
|
1 | Ask on WhatsApp |
| 8 |
90386–30M60
BUSH
|
1 | Ask on WhatsApp |
| 9 |
663–44551–02–4D
HOUSING, LOWER MOUNT RUBBER
|
1 | Ask on WhatsApp |
| 9 |
663–44551–02–4D
HOUSING, LOWER MOUNT RUBBER
|
1 | Ask on WhatsApp |
| 10 |
93410–28M06
CIRCLIP
|
1 | Ask on WhatsApp |
| 10 |
93410–28M06
CIRCLIP
|
1 | Ask on WhatsApp |
| 11 |
687–44555–00–94
MOUNT DAMPER, LOWER SIDE
|
2 | Ask on WhatsApp |
| 11 |
687–44555–00–94
MOUNT DAMPER, LOWER SIDE
|
2 | Ask on WhatsApp |
| 12 |
90201–12M16
WASHER, PLATE
|
4 | Ask on WhatsApp |
| 12 |
90201–12M16
WASHER, PLATE
|
4 | Ask on WhatsApp |
| 13 |
90202–25M04
WASHER, PLATE
|
2 | Ask on WhatsApp |
| 13 |
90202–25M04
WASHER, PLATE
|
2 | Ask on WhatsApp |
| 14 |
90201–13M19
WASHER, PLATE
|
2 | Ask on WhatsApp |
| 14 |
90201–13M19
WASHER, PLATE
|
2 | Ask on WhatsApp |
| 15 |
90109–12261
BOLT
|
2 | Ask on WhatsApp |
| 15 |
90109–12261
BOLT
|
2 | Ask on WhatsApp |
| 16 |
663–44575–00
DAMPER, LOWER MOUNT RUBBER
|
2 | Ask on WhatsApp |
| 16 |
663–44575–00
DAMPER, LOWER MOUNT RUBBER
|
2 | Ask on WhatsApp |
| 17 |
95380–12800
NUT, CROWN
|
2 | Ask on WhatsApp |
| 17 |
95380–12800
NUT, CROWN
|
2 | Ask on WhatsApp |
| 18 |
687–44552–02–94
HOUSING, LOWER MOUNT RUBBER
|
2 | Ask on WhatsApp |
| 18 |
687–44552–02–94
HOUSING, LOWER MOUNT RUBBER
|
2 | Ask on WhatsApp |
| 19 |
97075–08025
BOLT
|
4 | Ask on WhatsApp |
| 19 |
97075–08025
BOLT
|
4 | Ask on WhatsApp |
| 20 |
92995–08100
WASHER
|
4 | Ask on WhatsApp |
| 20 |
92995–08100
WASHER
|
4 | Ask on WhatsApp |
| 21 |
90501–14M08
SPRING, COMPRESSION
|
4 | Ask on WhatsApp |
| 21 |
90501–14M08
SPRING, COMPRESSION
|
4 | Ask on WhatsApp |
| 22 |
90179–06066
NUT
|
2 | Ask on WhatsApp |
| 22 |
90179–06066
NUT
|
2 | Ask on WhatsApp |
| 23 |
663–44553–01–4D
COVER, LOWER MOUNT
|
2 | Ask on WhatsApp |
| 23 |
663–44553–01–4D
COVER, LOWER MOUNT
|
2 | Ask on WhatsApp |
| 24 |
97885–06016
SCREW, PAN HEAD
|
2 | Ask on WhatsApp |
| 24 |
97885–06016
SCREW, PAN HEAD
|
2 | Ask on WhatsApp |
| 25 |
688–82127–02
WIRE, LEAD 2
|
1 | Ask on WhatsApp |
| 25 |
688–82127–02
WIRE, LEAD 2
|
1 | Ask on WhatsApp |
| 26 |
688–44514–00–94
MOUNT DAMPER, UPPER SIDE
|
2 | Ask on WhatsApp |
| 26 |
688–44514–00–94
MOUNT DAMPER, UPPER SIDE
|
2 | Ask on WhatsApp |
| 27 |
90101–10M49
BOLT
|
2 | Ask on WhatsApp |
| 27 |
90101–10M49
BOLT
|
2 | Ask on WhatsApp |
| 28 |
90201–20M21
WASHER, PLATE
|
2 | Ask on WhatsApp |
| 28 |
90201–20M21
WASHER, PLATE
|
2 | Ask on WhatsApp |
| 29 |
90202–20M06
WASHER, PLATE
|
2 | Ask on WhatsApp |
| 29 |
90202–20M06
WASHER, PLATE
|
2 | Ask on WhatsApp |
| 30 |
90201–11M22
WASHER, PLATE
|
2 | Ask on WhatsApp |
| 30 |
90201–11M22
WASHER, PLATE
|
2 | Ask on WhatsApp |
| 31 |
90185–10051
NUT, SELF-LOCKING
|
2 | Ask on WhatsApp |
| 31 |
90185–10051
NUT, SELF-LOCKING
|
2 | Ask on WhatsApp |
| 32 |
663–44575–00
DAMPER, LOWER MOUNT RUBBER
|
2 | Ask on WhatsApp |
| 32 |
663–44575–00
DAMPER, LOWER MOUNT RUBBER
|
2 | Ask on WhatsApp |
| 33 |
688–44511–00–94
COVER, UPPER MOUNT
|
1 | Ask on WhatsApp |
| 33 |
688–44511–00–94
COVER, UPPER MOUNT
|
1 | Ask on WhatsApp |
| 34 |
97075–08035
BOLT
|
3 | Ask on WhatsApp |
| 34 |
97075–08035
BOLT
|
3 | Ask on WhatsApp |
| 35 |
92995–08100
WASHER
|
3 | Ask on WhatsApp |
| 35 |
92995–08100
WASHER
|
3 | Ask on WhatsApp |
| 36 |
688–48511–11–4D
HOOK, STEERING
|
1 | Ask on WhatsApp |
| 36 |
688–48511–11–4D
HOOK, STEERING
|
1 | Ask on WhatsApp |
| 37 |
90116–10175
BOLT, STUD
|
2 | Ask on WhatsApp |
| 37 |
90116–10175
BOLT, STUD
|
2 | Ask on WhatsApp |
| 38 |
90185–10051
NUT, SELF-LOCKING
|
2 | Ask on WhatsApp |
| 38 |
90185–10051
NUT, SELF-LOCKING
|
2 | Ask on WhatsApp |
| 39 |
6H1–43376–00
BOLT, THRUST RECEIVER
|
2 | Ask on WhatsApp |
| 39 |
6H1–43376–00
BOLT, THRUST RECEIVER
|
2 | Ask on WhatsApp |
| 40 |
90185–08057
NUT, SELF-LOCKING
|
2 | Ask on WhatsApp |
| 40 |
90185–08057
NUT, SELF-LOCKING
|
2 | Ask on WhatsApp |
| 41 |
90465–11M10
CLAMP
|
3 | Ask on WhatsApp |
| 41 |
90465–11M10
CLAMP
|
3 | Ask on WhatsApp |
| 42 |
703–82119–00
COVER, LEAD WIRE
|
1 | Ask on WhatsApp |
| 42 |
703–82119–00
COVER, LEAD WIRE
|
1 | Ask on WhatsApp |
