90A’04
Section 13: BRACKET 1 (v2)
Engine sections in this catalog
TOP COWLING
STARTING MOTOR
BOTTOM COWLING
CONTROL
BRACKET 1
BRACKET 2
POWER TRIM & TILT ASSY
UPPER CASING
LOWER CASING & DRIVE 1
LOWER CASING & DRIVE 2
FUEL TANK
CYLINDER & CRANKCASE
STEERING GUIDE
REMOTE CONTROL BOX
REMOTE CONTROL ASSY
METER
REPAIR KIT 1
REPAIR KIT 2
CRANKSHAFT & PISTON
INTAKE
CARBURETOR
OIL PUMP
FUEL
GENERATOR
ELECTRICAL

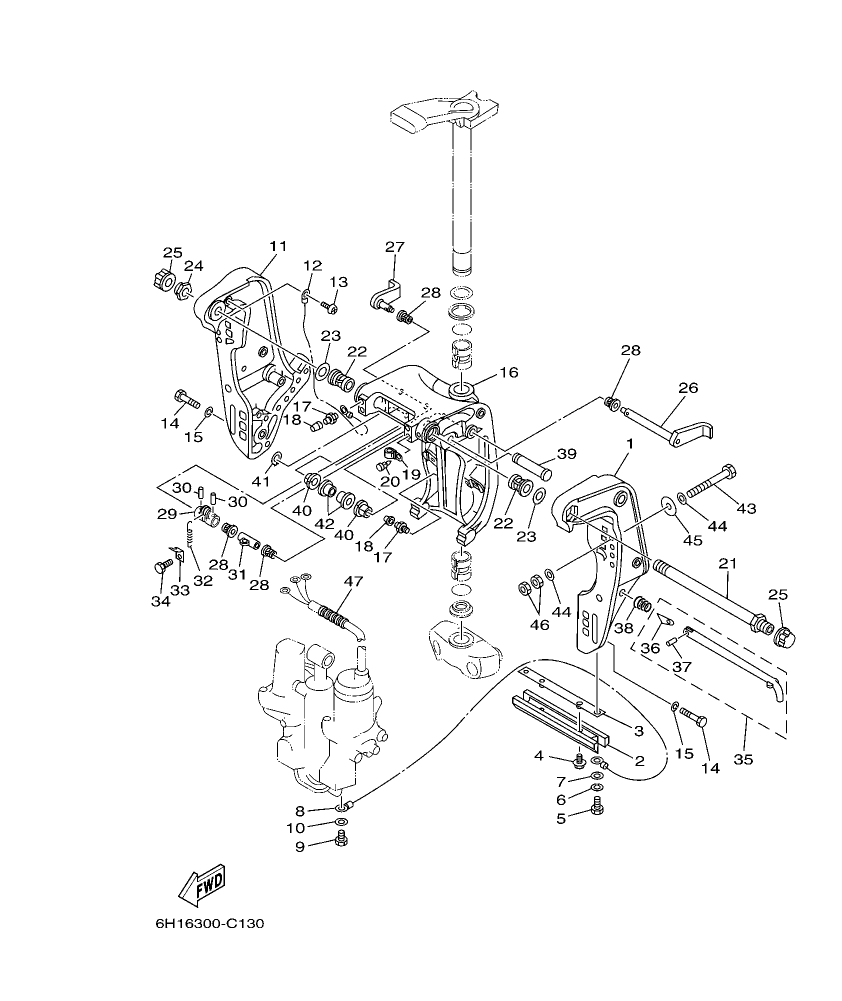

Diagram for section 13: BRACKET 1.
| Ref | Part No. | Qty | Buy |
|---|---|---|---|
| 1 |
6H1–43111–01–4D
BRACKET, CLAMP
|
1 | Ask on WhatsApp |
| 1 |
6H1–43111–01–4D
BRACKET, CLAMP
|
1 | Ask on WhatsApp |
| 2 |
6H1–45251–03
ANODE
|
1 | Ask on WhatsApp |
| 2 |
6H1–45251–03
ANODE
|
1 | Ask on WhatsApp |
| 3 |
6H1–44526–00
PLATE
|
1 | Ask on WhatsApp |
| 3 |
6H1–44526–00
PLATE
|
1 | Ask on WhatsApp |
| 4 |
90119–06M29
BOLT, WITH WASHER
|
2 | Ask on WhatsApp |
| 4 |
90119–06M29
BOLT, WITH WASHER
|
2 | Ask on WhatsApp |
| 5 |
97095–06016
BOLT
|
2 | Ask on WhatsApp |
| 5 |
97095–06016
BOLT
|
2 | Ask on WhatsApp |
| 6 |
92995–06100
WASHER, SPRING
|
2 | Ask on WhatsApp |
| 6 |
92995–06100
WASHER, SPRING
|
2 | Ask on WhatsApp |
| 7 |
92995–06600
WASHER
|
2 | Ask on WhatsApp |
| 7 |
92995–06600
WASHER
|
2 | Ask on WhatsApp |
| 8 |
6H1–82148–00
WIRE, LEAD 4
|
1 | Ask on WhatsApp |
| 8 |
6H1–82148–00
WIRE, LEAD 4
|
1 | Ask on WhatsApp |
| 9 |
97095–06010
BOLT
|
1 | Ask on WhatsApp |
| 9 |
97095–06010
BOLT
|
1 | Ask on WhatsApp |
| 10 |
92995–06600
WASHER
|
1 | Ask on WhatsApp |
| 10 |
92995–06600
WASHER
|
1 | Ask on WhatsApp |
| 11 |
6H1–43112–00–4D
BRACKET, CLAMP
|
1 | Ask on WhatsApp |
| 11 |
6H1–43112–00–4D
BRACKET, CLAMP
|
1 | Ask on WhatsApp |
| 12 |
6E5–82148–00
WIRE, LEAD 4
|
1 | Ask on WhatsApp |
| 12 |
6E5–82148–00
WIRE, LEAD 4
|
1 | Ask on WhatsApp |
| 13 |
97880–06012
SCREW, PAN HEAD
|
1 | Ask on WhatsApp |
| 13 |
97880–06012
SCREW, PAN HEAD
|
1 | Ask on WhatsApp |
| 14 |
97095–10045
BOLT
|
6 | Ask on WhatsApp |
| 14 |
97095–10045
BOLT
|
6 | Ask on WhatsApp |
| 15 |
92995–10100
WASHER
|
6 | Ask on WhatsApp |
| 15 |
92995–10100
WASHER
|
6 | Ask on WhatsApp |
| 16 |
6H1–43311–02–4D
BRACKET, SWIVEL 1
|
1 | Ask on WhatsApp |
| 16 |
6H1–43311–02–4D
BRACKET, SWIVEL 1
|
1 | Ask on WhatsApp |
| 17 |
93700–06M03
NIPPLE, GREASE
|
3 | Ask on WhatsApp |
| 17 |
93700–06M03
NIPPLE, GREASE
|
3 | Ask on WhatsApp |
| 18 |
663–45119–00
CAP, GREASE NIPPLE
|
3 | Ask on WhatsApp |
| 18 |
663–45119–00
CAP, GREASE NIPPLE
|
3 | Ask on WhatsApp |
| 19 |
90464–11M18
CLAMP
|
1 | Ask on WhatsApp |
| 19 |
90464–11M18
CLAMP
|
1 | Ask on WhatsApp |
| 20 |
90338–05M03
PLUG
|
1 | Ask on WhatsApp |
| 20 |
90338–05M03
PLUG
|
1 | Ask on WhatsApp |
| 21 |
688–43131–03
BOLT, CLAMP BRACKET
|
1 | Ask on WhatsApp |
| 21 |
688–43131–03
BOLT, CLAMP BRACKET
|
1 | Ask on WhatsApp |
| 22 |
90386–22M15
BUSH
|
2 | Ask on WhatsApp |
| 22 |
90386–22M15
BUSH
|
2 | Ask on WhatsApp |
| 23 |
90201–22M67
WASHER, PLATE
|
2 | Ask on WhatsApp |
| 23 |
90201–22M67
WASHER, PLATE
|
2 | Ask on WhatsApp |
| 24 |
90185–22043
NUT, SELF-LOCKING
|
1 | Ask on WhatsApp |
| 24 |
90185–22043
NUT, SELF-LOCKING
|
1 | Ask on WhatsApp |
| 25 |
6G5–43145–01
CAP, CLAMP BRACKET
|
2 | Ask on WhatsApp |
| 25 |
6G5–43145–01
CAP, CLAMP BRACKET
|
2 | Ask on WhatsApp |
| 26 |
6H1–43181–01
LEVER, TILT STOP
|
1 | Ask on WhatsApp |
| 26 |
6H1–43181–01
LEVER, TILT STOP
|
1 | Ask on WhatsApp |
| 27 |
6H1–43185–01
LEVER, TILT STOP
|
1 | Ask on WhatsApp |
| 27 |
6H1–43185–01
LEVER, TILT STOP
|
1 | Ask on WhatsApp |
| 28 |
90386–10M16
BUSH
|
4 | Ask on WhatsApp |
| 28 |
90386–10M16
BUSH
|
4 | Ask on WhatsApp |
| 29 |
6G5–43148–10
COLLAR, DISTANCE
|
1 | Ask on WhatsApp |
| 29 |
6G5–43148–10
COLLAR, DISTANCE
|
1 | Ask on WhatsApp |
| 30 |
91690–30020
PIN, SPRING
|
2 | Ask on WhatsApp |
| 30 |
91690–30020
PIN, SPRING
|
2 | Ask on WhatsApp |
| 31 |
90387–10M02
COLLAR
|
1 | Ask on WhatsApp |
| 31 |
90387–10M02
COLLAR
|
1 | Ask on WhatsApp |
| 32 |
90506–20011
SPRING, TENSION
|
1 | Ask on WhatsApp |
| 32 |
90506–20011
SPRING, TENSION
|
1 | Ask on WhatsApp |
| 33 |
6G5–43144–00
HOOK, SPRING
|
1 | Ask on WhatsApp |
| 33 |
6G5–43144–00
HOOK, SPRING
|
1 | Ask on WhatsApp |
| 34 |
97095–06010
BOLT
|
1 | Ask on WhatsApp |
| 34 |
97095–06010
BOLT
|
1 | Ask on WhatsApp |
| 35 |
688–43160–01
TILT ROD ASSY
|
1 | Ask on WhatsApp |
| 35 |
688–43160–01
TILT ROD ASSY
|
1 | Ask on WhatsApp |
| 36 |
688–43165–00
.PLATE, TILT LOCK
|
1 | Ask on WhatsApp |
| 36 |
688–43165–00
.PLATE, TILT LOCK
|
1 | Ask on WhatsApp |
| 37 |
91690–30012
.PIN, SPRING
|
1 | Ask on WhatsApp |
| 37 |
91690–30012
.PIN, SPRING
|
1 | Ask on WhatsApp |
| 38 |
90502–16M02
SPRING, CONICAL
|
1 | Ask on WhatsApp |
| 38 |
90502–16M02
SPRING, CONICAL
|
1 | Ask on WhatsApp |
| 39 |
6E5–43126–02
PIN, UPPER SHOCK MOUNT
|
1 | Ask on WhatsApp |
| 39 |
6E5–43126–02
PIN, UPPER SHOCK MOUNT
|
1 | Ask on WhatsApp |
| 40 |
90386–18M35
BUSH
|
2 | Ask on WhatsApp |
| 40 |
90386–18M35
BUSH
|
2 | Ask on WhatsApp |
| 41 |
93410–18M02
CIRCLIP
|
1 | Ask on WhatsApp |
| 41 |
93410–18M02
CIRCLIP
|
1 | Ask on WhatsApp |
| 42 |
90386–18M63
BUSH
|
2 | Ask on WhatsApp |
| 42 |
90386–18M63
BUSH
|
2 | Ask on WhatsApp |
| 43 |
90101–12M65
BOLT
|
4 | Ask on WhatsApp |
| 43 |
90101–12M65
BOLT
|
4 | Ask on WhatsApp |
| 44 |
92995–12200
WASHER
|
8 | Ask on WhatsApp |
| 44 |
92995–12200
WASHER
|
8 | Ask on WhatsApp |
| 45 |
90201–12426
WASHER, PLATE
|
4 | Ask on WhatsApp |
| 45 |
90201–12426
WASHER, PLATE
|
4 | Ask on WhatsApp |
| 46 |
95380–12600
NUT
|
8 | Ask on WhatsApp |
| 46 |
95380–12600
NUT
|
8 | Ask on WhatsApp |
| 47 |
90440–14M00
PIPE
|
1 | Ask on WhatsApp |
| 47 |
90440–14M00
PIPE
|
1 | Ask on WhatsApp |
