90A’04
Section 18: LOWER CASING & DRIVE 2 (v2)
Engine sections in this catalog
TOP COWLING
STARTING MOTOR
BOTTOM COWLING
CONTROL
BRACKET 1
BRACKET 2
POWER TRIM & TILT ASSY
UPPER CASING
LOWER CASING & DRIVE 1
LOWER CASING & DRIVE 2
FUEL TANK
CYLINDER & CRANKCASE
STEERING GUIDE
REMOTE CONTROL BOX
REMOTE CONTROL ASSY
METER
REPAIR KIT 1
REPAIR KIT 2
CRANKSHAFT & PISTON
INTAKE
CARBURETOR
OIL PUMP
FUEL
GENERATOR
ELECTRICAL

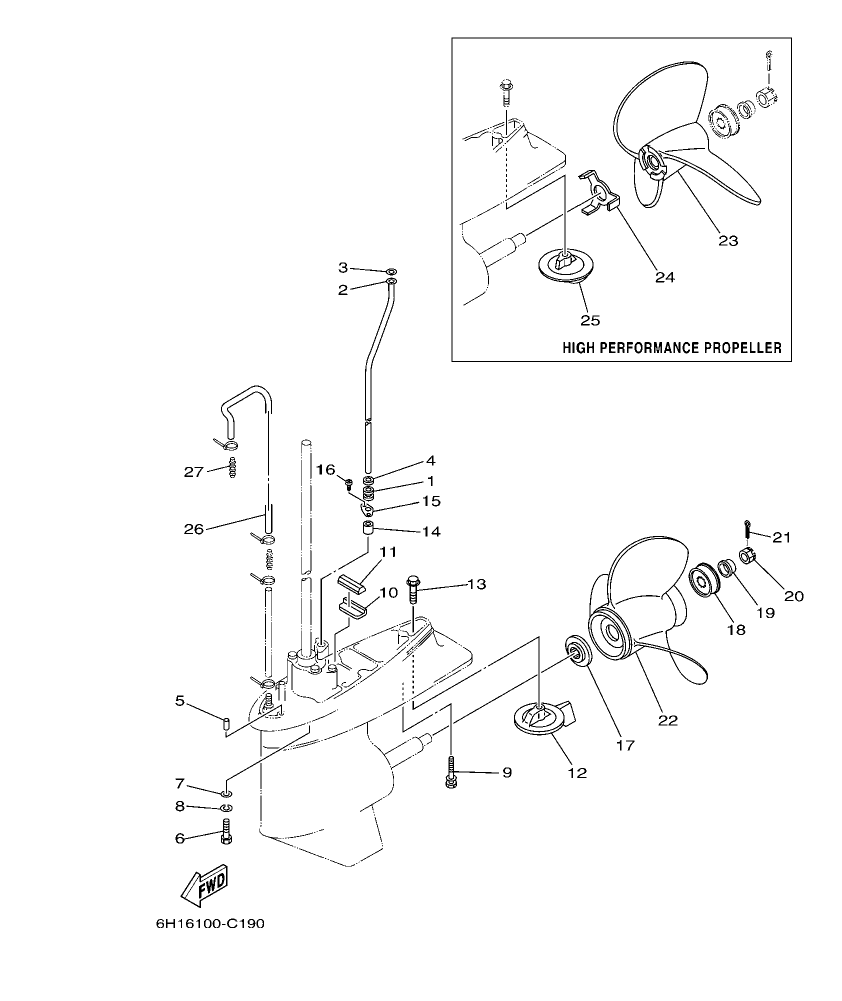

Diagram for section 18: LOWER CASING & DRIVE 2.
| Ref | Part No. | Qty | Buy |
|---|---|---|---|
| 1 |
663–44367–00
DAMPER, WATER SEAL
|
1 | Ask on WhatsApp |
| 1 |
663–44367–00
DAMPER, WATER SEAL
|
1 | Ask on WhatsApp |
| 2 |
688–44361–10
TUBE, WATER
|
1 | Ask on WhatsApp |
| 2 |
688–44361–10
TUBE, WATER
|
1 | Ask on WhatsApp |
| 2 |
688–44361–20
TUBE, WATER
|
1 | Ask on WhatsApp |
| 3 |
90202–12060
WASHER, PLATE
|
1 | Ask on WhatsApp |
| 3 |
90202–12060
WASHER, PLATE
|
1 | Ask on WhatsApp |
| 4 |
90430–12072
GASKET
|
1 | Ask on WhatsApp |
| 4 |
90430–12072
GASKET
|
1 | Ask on WhatsApp |
| 5 |
93606–12019
PIN, DOWEL
|
2 | Ask on WhatsApp |
| 5 |
93606–12019
PIN, DOWEL
|
2 | Ask on WhatsApp |
| 6 |
97075–10040
BOLT
|
4 | Ask on WhatsApp |
| 6 |
97075–10040
BOLT
|
4 | Ask on WhatsApp |
| 7 |
92990–10600
WASHER, PLATE
|
4 | Ask on WhatsApp |
| 7 |
92990–10600
WASHER, PLATE
|
4 | Ask on WhatsApp |
| 8 |
92990–10100
WASHER, SPRING
|
4 | Ask on WhatsApp |
| 8 |
92990–10100
WASHER, SPRING
|
4 | Ask on WhatsApp |
| 9 |
90119–08M84
BOLT, WITH WASHER
|
1 | Ask on WhatsApp |
| 9 |
90119–08M84
BOLT, WITH WASHER
|
1 | Ask on WhatsApp |
| 10 |
663–45376–00–94
GUIDE, SEAL DAMPER
|
1 | Ask on WhatsApp |
| 10 |
663–45376–00–94
GUIDE, SEAL DAMPER
|
1 | Ask on WhatsApp |
| 11 |
688–45375–00
DAMPER, SEAL
|
1 | Ask on WhatsApp |
| 11 |
688–45375–00
DAMPER, SEAL
|
1 | Ask on WhatsApp |
| 12 |
688–45371–02
TAB-TRIM
|
1 | Ask on WhatsApp |
| 12 |
688–45371–02
TAB-TRIM
|
1 | Ask on WhatsApp |
| 13 |
90105–10M67
BOLT, FLANGE
|
1 | Ask on WhatsApp |
| 13 |
90105–10M67
BOLT, FLANGE
|
1 | Ask on WhatsApp |
| 14 |
663–44366–00
DAMPER, WATER SEAL
|
1 | Ask on WhatsApp |
| 14 |
663–44366–00
DAMPER, WATER SEAL
|
1 | Ask on WhatsApp |
| 15 |
90480–19M06
GROMMET
|
1 | Ask on WhatsApp |
| 15 |
90480–19M06
GROMMET
|
1 | Ask on WhatsApp |
| 16 |
97780–40512
SCREW, TAPPING
|
2 | Ask on WhatsApp |
| 16 |
97780–40512
SCREW, TAPPING
|
2 | Ask on WhatsApp |
| 17 |
688–45987–01
SPACER
|
1 | Ask on WhatsApp |
| 17 |
688–45987–01
SPACER
|
1 | Ask on WhatsApp |
| 18 |
67F–45997–00
SPACER
|
1 | Ask on WhatsApp |
| 18 |
67F–45997–00
SPACER
|
1 | Ask on WhatsApp |
| 19 |
90389–25M00
BUSH
|
1 | Ask on WhatsApp |
| 19 |
90389–25M00
BUSH
|
1 | Ask on WhatsApp |
| 20 |
90171–16011
NUT, CASTLE
|
1 | Ask on WhatsApp |
| 20 |
90171–16011
NUT, CASTLE
|
1 | Ask on WhatsApp |
| 21 |
91490–40025
PIN, COTTER
|
1 | Ask on WhatsApp |
| 21 |
91490–40025
PIN, COTTER
|
1 | Ask on WhatsApp |
| 22 |
688–45930–02–98
"PROPELLER (3X13""X17""-K)"
|
1 | Ask on WhatsApp |
| 22 |
688–45930–02–98
"PROPELLER (3X13""X17""-K)"
|
1 | Ask on WhatsApp |
| 22 |
688–45932–60–98
"PROPELLER (3X13-1/2""X14""-K)"
|
1 | Ask on WhatsApp |
| 22 |
688–45932–60–98
"PROPELLER (3X13-1/2""X14""-K)"
|
1 | Ask on WhatsApp |
| 22 |
688–45970–03–98
"PROPELLER (3X13""X19""-K)"
|
1 | Ask on WhatsApp |
| 22 |
688–45970–03–98
"PROPELLER (3X13""X19""-K)"
|
1 | Ask on WhatsApp |
| 22 |
688–45972–02–98
"PROPELLER (3X13""X21""-K)"
|
1 | Ask on WhatsApp |
| 22 |
688–45972–02–98
"PROPELLER (3X13""X21""-K)"
|
1 | Ask on WhatsApp |
| 22 |
688–45974–02–98
"PROPELLER (3X13""X23""-K)"
|
1 | Ask on WhatsApp |
| 22 |
688–45974–02–98
"PROPELLER (3X13""X23""-K)"
|
1 | Ask on WhatsApp |
| 22 |
688–45976–01–98
"PROPELLER (3X13""X25""-K)"
|
1 | Ask on WhatsApp |
| 22 |
688–45976–01–98
"PROPELLER (3X13""X25""-K)"
|
1 | Ask on WhatsApp |
| 22 |
688–45978–60–98
"PROPELLER (3X13-1/2""X16""-K)"
|
1 | Ask on WhatsApp |
| 22 |
688–45978–60–98
"PROPELLER (3X13-1/2""X16""-K)"
|
1 | Ask on WhatsApp |
| 22 |
6E5–45941–00–EL
"PROPELLER (3X13""X19""-K)"
|
1 | Ask on WhatsApp |
| 22 |
6E5–45941–00–EL
"PROPELLER (3X13""X19""-K)"
|
1 | Ask on WhatsApp |
| 22 |
6E5–45943–00–EL
"PROPELLER (3X12-5/8""X21""-K)"
|
1 | Ask on WhatsApp |
| 22 |
6E5–45943–00–EL
"PROPELLER (3X12-5/8""X21""-K)"
|
1 | Ask on WhatsApp |
| 22 |
6E5–45945–01–EL
"PROPELLER (3X13-1/4""X17""-K)"
|
1 | Ask on WhatsApp |
| 22 |
6E5–45945–01–EL
"PROPELLER (3X13-1/4""X17""-K)"
|
1 | Ask on WhatsApp |
| 22 |
6E5–45947–00–EL
"PROPELLER (3X13-1/2""X15""-K)"
|
1 | Ask on WhatsApp |
| 22 |
6E5–45947–00–EL
"PROPELLER (3X13-1/2""X15""-K)"
|
1 | Ask on WhatsApp |
| 22 |
6E5–45949–00–EL
"PROPELLER (3X13-5/8""X13""-K)"
|
1 | Ask on WhatsApp |
| 22 |
6E5–45949–00–EL
"PROPELLER (3X13-5/8""X13""-K)"
|
1 | Ask on WhatsApp |
| 22 |
6E5–45952–00–EL
"PROPELLER (3X13""X23""-K)"
|
1 | Ask on WhatsApp |
| 22 |
6E5–45952–00–EL
"PROPELLER (3X13""X23""-K)"
|
1 | Ask on WhatsApp |
| 22 |
6E5–45954–00–EL
"PROPELLER (3X14""X11""-K)"
|
1 | Ask on WhatsApp |
| 22 |
6E5–45954–00–EL
"PROPELLER (3X14""X11""-K)"
|
1 | Ask on WhatsApp |
| 22 |
6E5–45956–00–EL
"PROPELLER (3X13""X25""-K)"
|
1 | Ask on WhatsApp |
| 22 |
6E5–45956–00–EL
"PROPELLER (3X13""X25""-K)"
|
1 | Ask on WhatsApp |
| 23 |
6E5–45970–10
"PROPELLER (3X14""X20""-P)"
|
1 | Ask on WhatsApp |
| 23 |
6E5–45970–10
"PROPELLER (3X14""X20""-P)"
|
1 | Ask on WhatsApp |
| 23 |
6E5–45972–10
"PROPELLER (3X14""X24""-P)"
|
1 | Ask on WhatsApp |
| 23 |
6E5–45972–10
"PROPELLER (3X14""X24""-P)"
|
1 | Ask on WhatsApp |
| 23 |
6E5–45974–10
"PROPELLER (3X14""X28""-P)"
|
1 | Ask on WhatsApp |
| 23 |
6E5–45974–10
"PROPELLER (3X14""X28""-P)"
|
1 | Ask on WhatsApp |
| 23 |
6E5–45976–10
"PROPELLER (3X14""X22""-P)"
|
1 | Ask on WhatsApp |
| 23 |
6E5–45976–10
"PROPELLER (3X14""X22""-P)"
|
1 | Ask on WhatsApp |
| 23 |
6E5–45978–10
"PROPELLER (3X14""X26""-P)"
|
1 | Ask on WhatsApp |
| 23 |
6E5–45978–10
"PROPELLER (3X14""X26""-P)"
|
1 | Ask on WhatsApp |
| 24 |
6E5–45994–10
PLATE, TOOTH
|
1 | Ask on WhatsApp |
| 24 |
6E5–45994–10
PLATE, TOOTH
|
1 | Ask on WhatsApp |
| 25 |
6E5–45371–10
TAB-TRIM
|
1 | Ask on WhatsApp |
| 25 |
6E5–45371–10
TAB-TRIM
|
1 | Ask on WhatsApp |
| 26 |
90445–07MF1
HOSE (L570)
|
1 | Ask on WhatsApp |
| 26 |
90445–07MF1
HOSE (L570)
|
1 | Ask on WhatsApp |
| 27 |
6E5–83558–00
END, NIPPLE
|
1 | Ask on WhatsApp |
| 27 |
6E5–83558–00
END, NIPPLE
|
1 | Ask on WhatsApp |
