90A’04
Section 20: STEERING GUIDE (v2)
Engine sections in this catalog
TOP COWLING
STARTING MOTOR
BOTTOM COWLING
CONTROL
BRACKET 1
BRACKET 2
POWER TRIM & TILT ASSY
UPPER CASING
LOWER CASING & DRIVE 1
LOWER CASING & DRIVE 2
FUEL TANK
CYLINDER & CRANKCASE
STEERING GUIDE
REMOTE CONTROL BOX
REMOTE CONTROL ASSY
METER
REPAIR KIT 1
REPAIR KIT 2
CRANKSHAFT & PISTON
INTAKE
CARBURETOR
OIL PUMP
FUEL
GENERATOR
ELECTRICAL

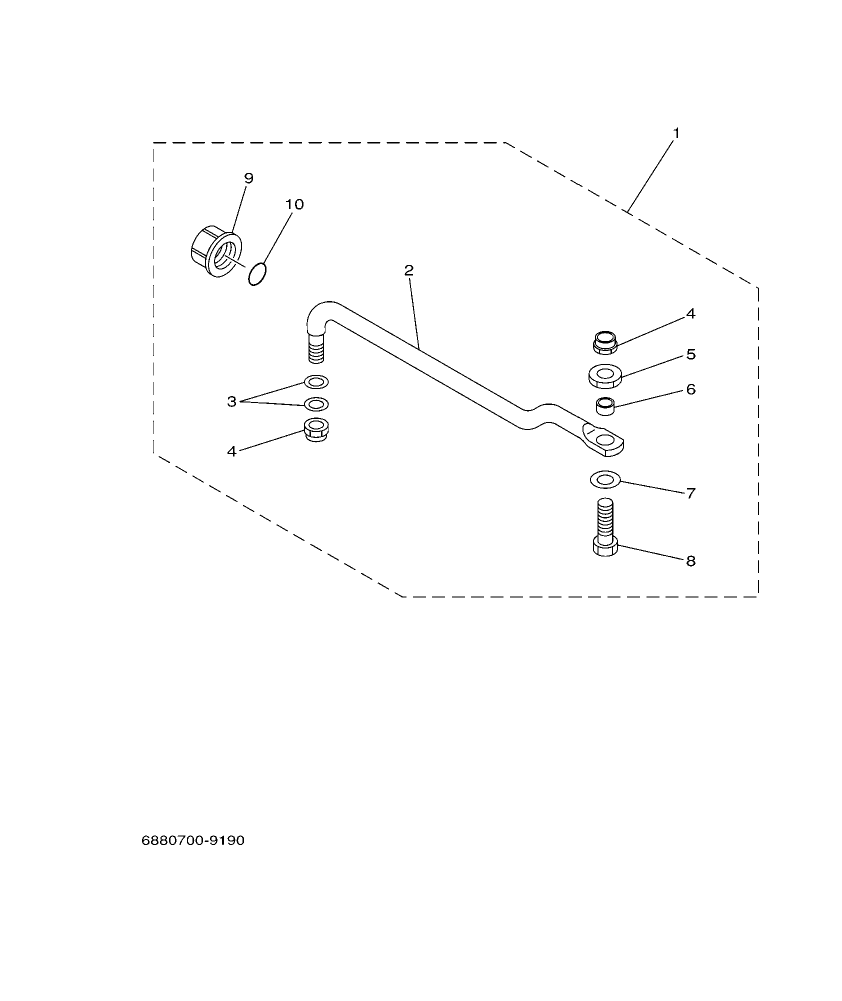

Diagram for section 20: STEERING GUIDE.
| Ref | Part No. | Qty | Buy |
|---|---|---|---|
| 1 |
688–61350–10
STEERING GUIDE ATTACHMENT KIT
|
1 | Ask on WhatsApp |
| 1 |
688–61350–10
STEERING GUIDE ATTACHMENT KIT
|
1 | Ask on WhatsApp |
| 2 |
688–61351–10
.ROD, STEERING LINK
|
1 | Ask on WhatsApp |
| 2 |
688–61351–10
.ROD, STEERING LINK
|
1 | Ask on WhatsApp |
| 3 |
90201–10M20
.WASHER, PLATE
|
2 | Ask on WhatsApp |
| 3 |
90201–10M20
.WASHER, PLATE
|
2 | Ask on WhatsApp |
| 4 |
90185–09M01
.NUT, SELF-LOCKING
|
2 | Ask on WhatsApp |
| 4 |
90185–09M01
.NUT, SELF-LOCKING
|
2 | Ask on WhatsApp |
| 5 |
90170–09M03
.NUT
|
1 | Ask on WhatsApp |
| 5 |
90170–09M03
.NUT
|
1 | Ask on WhatsApp |
| 6 |
90387–10M42
.COLLAR
|
1 | Ask on WhatsApp |
| 6 |
90387–10M42
.COLLAR
|
1 | Ask on WhatsApp |
| 7 |
90201–10M63
.WASHER, PLATE
|
1 | Ask on WhatsApp |
| 7 |
90201–10M63
.WASHER, PLATE
|
1 | Ask on WhatsApp |
| 8 |
6E5–61355–00
.BOLT
|
1 | Ask on WhatsApp |
| 8 |
6E5–61355–00
.BOLT
|
1 | Ask on WhatsApp |
| 9 |
6E5–43145–01
.CAP, CLAMP BRACKET
|
1 | Ask on WhatsApp |
| 9 |
6E5–43145–01
.CAP, CLAMP BRACKET
|
1 | Ask on WhatsApp |
| 10 |
93210–16275
.O-RING
|
1 | Ask on WhatsApp |
| 10 |
93210–16275
.O-RING
|
1 | Ask on WhatsApp |
