90A’04
Section 10: STARTING MOTOR (v2)
Engine sections in this catalog
TOP COWLING
STARTING MOTOR
BOTTOM COWLING
CONTROL
BRACKET 1
BRACKET 2
POWER TRIM & TILT ASSY
UPPER CASING
LOWER CASING & DRIVE 1
LOWER CASING & DRIVE 2
FUEL TANK
CYLINDER & CRANKCASE
STEERING GUIDE
REMOTE CONTROL BOX
REMOTE CONTROL ASSY
METER
REPAIR KIT 1
REPAIR KIT 2
CRANKSHAFT & PISTON
INTAKE
CARBURETOR
OIL PUMP
FUEL
GENERATOR
ELECTRICAL

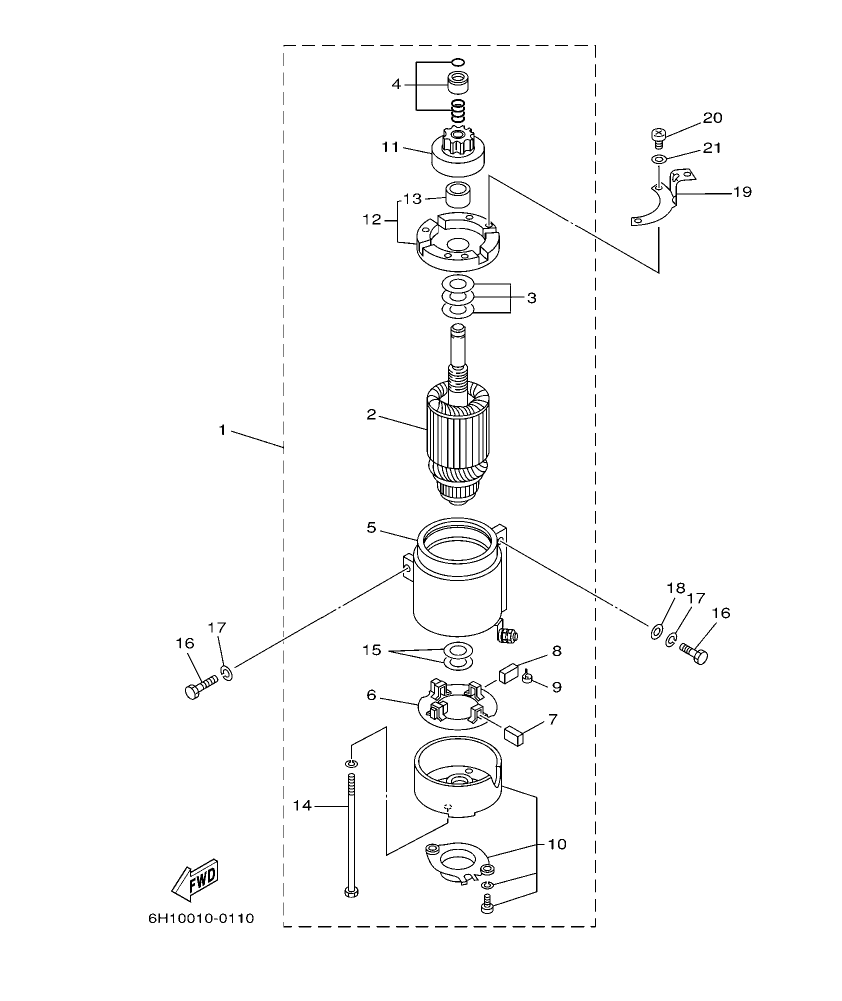

Diagram for section 10: STARTING MOTOR.
| Ref | Part No. | Qty | Buy |
|---|---|---|---|
| 1 |
688–81800–12
STARTING MOTOR ASSY
|
1 | Ask on WhatsApp |
| 1 |
688–81800–12
STARTING MOTOR ASSY
|
1 | Ask on WhatsApp |
| 2 |
676–81850–11
.ARMATURE ASSY
|
1 | Ask on WhatsApp |
| 2 |
676–81850–11
.ARMATURE ASSY
|
1 | Ask on WhatsApp |
| 3 |
676–81809–10
.WASHER KIT
|
1 | Ask on WhatsApp |
| 3 |
676–81809–10
.WASHER KIT
|
1 | Ask on WhatsApp |
| 4 |
676–81857–10
.PINION STOPPER SET
|
1 | Ask on WhatsApp |
| 4 |
676–81857–10
.PINION STOPPER SET
|
1 | Ask on WhatsApp |
| 5 |
688–81810–11
.STATOR ASSY
|
1 | Ask on WhatsApp |
| 5 |
688–81810–11
.STATOR ASSY
|
1 | Ask on WhatsApp |
| 6 |
663–81840–11
.BRUSH HOLDER ASSY
|
1 | Ask on WhatsApp |
| 6 |
663–81840–11
.BRUSH HOLDER ASSY
|
1 | Ask on WhatsApp |
| 7 |
663–81811–11
.BRUSH 1
|
2 | Ask on WhatsApp |
| 7 |
663–81811–11
.BRUSH 1
|
2 | Ask on WhatsApp |
| 8 |
663–81812–11
.BRUSH 2
|
2 | Ask on WhatsApp |
| 8 |
663–81812–11
.BRUSH 2
|
2 | Ask on WhatsApp |
| 9 |
663–81813–10
.SPRING, BRUSH
|
4 | Ask on WhatsApp |
| 9 |
663–81813–10
.SPRING, BRUSH
|
4 | Ask on WhatsApp |
| 10 |
663–81820–12
.REAR BRACKET ASSY
|
1 | Ask on WhatsApp |
| 10 |
663–81820–12
.REAR BRACKET ASSY
|
1 | Ask on WhatsApp |
| 11 |
663–81832–11
.PINION ASSY
|
1 | Ask on WhatsApp |
| 11 |
663–81832–11
.PINION ASSY
|
1 | Ask on WhatsApp |
| 12 |
688–81830–11
.FRONT BRACKET ASSY
|
1 | Ask on WhatsApp |
| 12 |
688–81830–11
.FRONT BRACKET ASSY
|
1 | Ask on WhatsApp |
| 13 |
688–81831–00
..METAL, FRONT
|
1 | Ask on WhatsApp |
| 13 |
688–81831–00
..METAL, FRONT
|
1 | Ask on WhatsApp |
| 14 |
663–81826–10
.BOLT
|
2 | Ask on WhatsApp |
| 14 |
663–81826–10
.BOLT
|
2 | Ask on WhatsApp |
| 15 |
688–81824–00
.WASHER 2
|
2 | Ask on WhatsApp |
| 15 |
688–81824–00
.WASHER 2
|
2 | Ask on WhatsApp |
| 16 |
97013–08030
BOLT
|
3 | Ask on WhatsApp |
| 16 |
97013–08030
BOLT
|
3 | Ask on WhatsApp |
| 17 |
92903–08100
WASHER, SPRING
|
3 | Ask on WhatsApp |
| 17 |
92903–08100
WASHER, SPRING
|
3 | Ask on WhatsApp |
| 18 |
92990–08600
WASHER, PLATE
|
2 | Ask on WhatsApp |
| 18 |
92990–08600
WASHER, PLATE
|
2 | Ask on WhatsApp |
| 19 |
6H1–15771–00
STAY 1
|
1 | Ask on WhatsApp |
| 19 |
6H1–15771–00
STAY 1
|
1 | Ask on WhatsApp |
| 20 |
97885–04010
SCREW, PAN HEAD
|
3 | Ask on WhatsApp |
| 20 |
97885–04010
SCREW, PAN HEAD
|
3 | Ask on WhatsApp |
| 21 |
92995–04600
WASHER
|
3 | Ask on WhatsApp |
| 21 |
92995–04600
WASHER
|
3 | Ask on WhatsApp |
